6897-2. Maßnahmen im Notfall
C-HR_HEV_OM_Europe_OM10766M
7

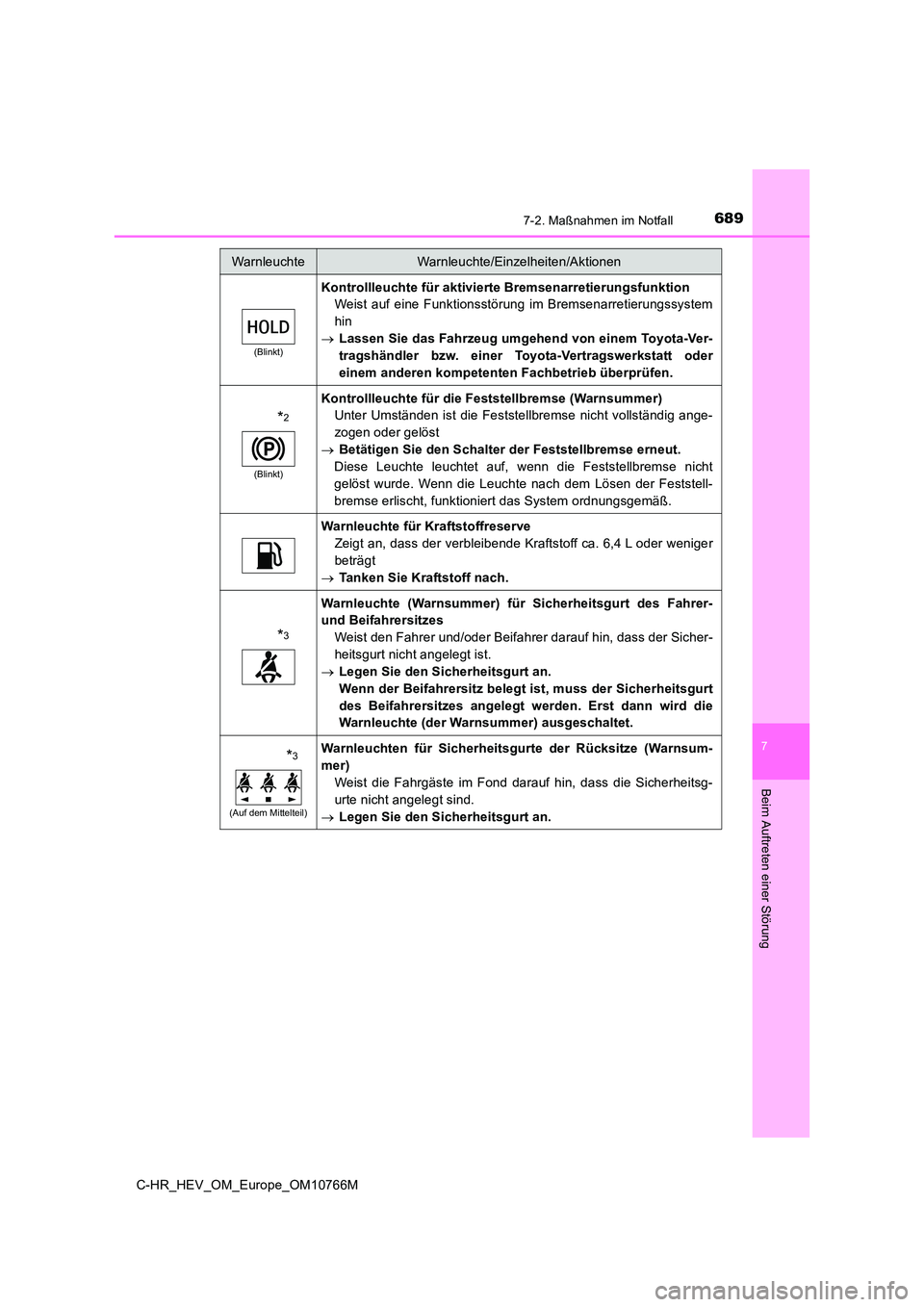

Beim Auftreten einer Störung
(Blinkt)
Kontrollleuchte für aktivierte Bremsenarretierungsfunktion
Weist auf eine Funktionsstörung im Bremsenarretierungssystem
hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
*2
(Blinkt)
Kontrollleuchte für die Feststellbremse (Warnsummer)
Unter Umständen ist die Feststellbremse nicht vollständig ange-
zogen oder gelöst
 Betätigen Sie den Schalter der Feststellbremse erneut.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht
gelöst wurde. Wenn die Leuchte nach dem Lösen der Feststell-
bremse erlischt, funktioniert das System ordnungsgemäß.
Warnleuchte für Kraftstoffreserve
Zeigt an, dass der verbleibende Kraftstoff ca. 6,4 L oder wenige r
beträgt
 Tanken Sie Kraftstoff nach.
*3
Warnleuchte (Warnsummer) für Sicherheitsgurt des Fahrer-
und Beifahrersitzes
Weist den Fahrer und/oder Beifahrer darauf hin, dass der Sicher -
heitsgurt nicht angelegt ist.
 Legen Sie den Sicherheitsgurt an.
Wenn der Beifahrersitz belegt ist, muss der Sicherheitsgurt
des Beifahrersitzes angelegt werden. Erst dann wird die
Warnleuchte (der Warnsummer) ausgeschaltet.
*3
(Auf dem Mittelteil)
Warnleuchten für Sicherheitsgurte der Rücksitze (Warnsum-
mer)
Weist die Fahrgäste im Fond darauf hin, dass die Sicherheitsg-
urte nicht angelegt sind.
 Legen Sie den Sicherheitsgurt an.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

6907-2. Maßnahmen im Notfall
C-HR_HEV_OM_Europe_OM10766M
Warnleuchte für Reifendruck
Wenn die Kontrollleuchte aufleuchtet:
Zu niedriger Reifenfülldruck durch
• Natürliche Ursachen ( S. 693)
• Defekter Reifen ( S. 703, 733)
 Passen Sie den Reifenfülldruck an den empfohlenen Wert
an.
Die Leuchte erlischt nach wenigen Minuten. Wenn die
Leuchte auch nach dem Anpassen des Reifenfülldrucks
nicht erlischt, lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler oder einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
Wenn die Leuchte eine Minute lang blinkt und dann stetig leuch-
tet:
Funktionsstörung des Reifendruck-Warnsystems ( S. 693)
 Lassen Sie das System von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
*1Warnleuchte für hohe Kühlmitteltemperatur (Warnsummer)
Zeigt eine zu hohe Kühlmitteltemperatur an
 S. 761
*1Warnleuchte für Überhitzung des Hybridsystems (Warnsum-
mer)
Weist darauf hin, dass das Hybridsystem überhitzt ist
 Halten Sie das Fahrzeug an einer sicheren Stelle an.
Fehlerbehandlung ( S. 763)
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

6917-2. Maßnahmen im Notfall
C-HR_HEV_OM_Europe_OM10766M
7
Beim Auftreten einer Störung

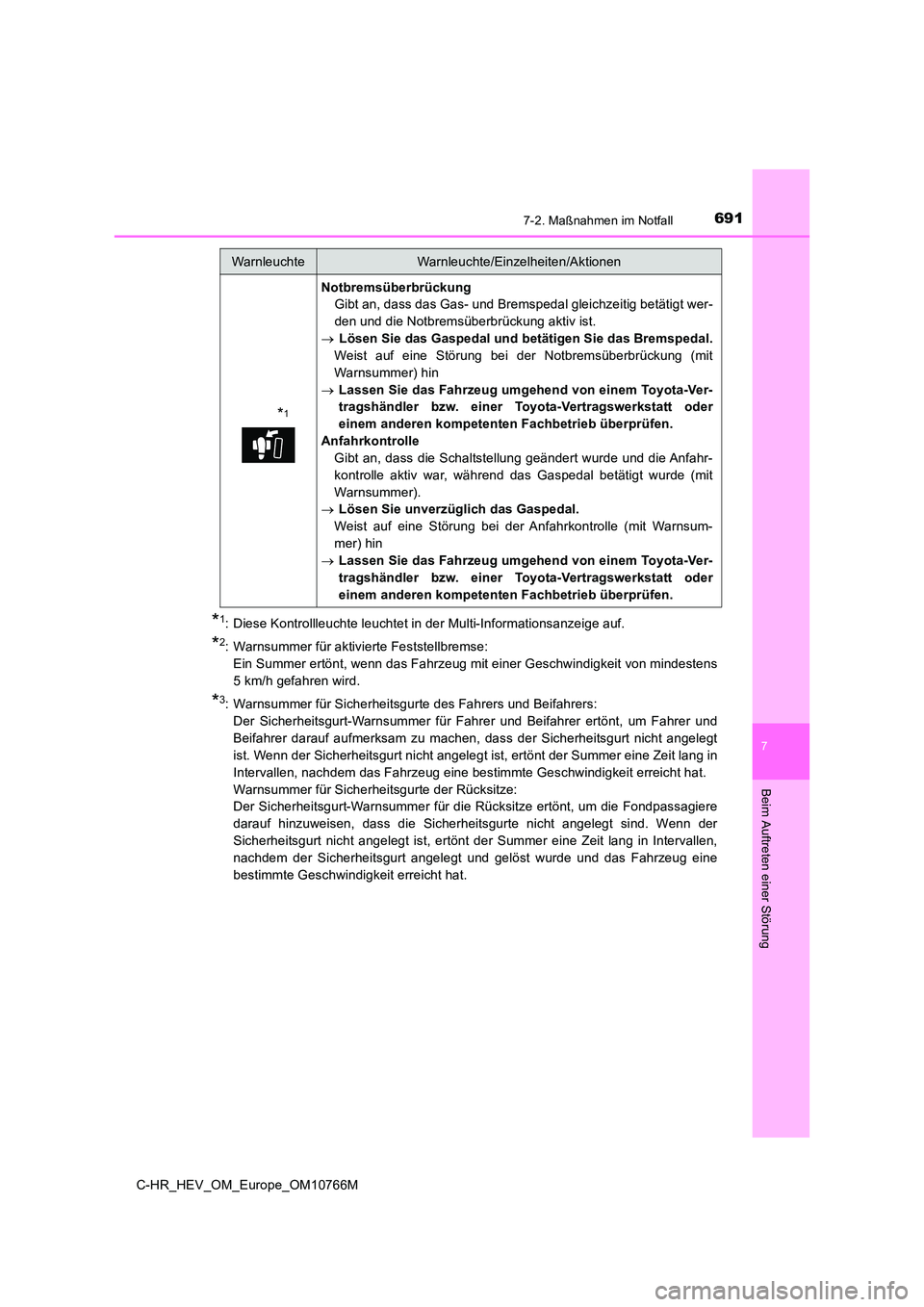

*1: Diese Kontrollleuchte leuchtet in der Multi-Informationsanzeige auf.
*2: Warnsummer für aktivierte Feststellbremse:
Ein Summer ertönt, wenn das Fahrzeug mit einer Geschwindigkeit von mindestens
5 km/h gefahren wird.
*3: Warnsummer für Sicherheitsgurte des Fahrers und Beifahrers:
Der Sicherheitsgurt-Warnsummer für Fahrer und Beifahrer ertönt, um Fahrer und
Beifahrer darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht angelegt
ist. Wenn der Sicherheitsgurt nicht angelegt ist, ertönt der Su mmer eine Zeit lang in
Intervallen, nachdem das Fahrzeug eine bestimmte Geschwindigkei t erreicht hat.
Warnsummer für Sicherheitsgurte der Rücksitze:
Der Sicherheitsgurt-Warnsummer für die Rücksitze ertönt, um die Fondpassagiere
darauf hinzuweisen, dass die Sicherheitsgurte nicht angelegt si nd. Wenn der
Sicherheitsgurt nicht angelegt ist, ertönt der Summer eine Zeit lang in Intervallen,
nachdem der Sicherheitsgurt angelegt und gelöst wurde und das F ahrzeug eine
bestimmte Geschwindigkeit erreicht hat.
*1
Notbremsüberbrückung
Gibt an, dass das Gas- und Bremspedal gleichzeitig betätigt wer -
den und die Notbremsüberbrückung aktiv ist.
 Lösen Sie das Gaspedal und betätigen Sie das Bremspedal.
Weist auf eine Störung bei der Notbremsüberbrückung (mit
Warnsummer) hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
Anfahrkontrolle
Gibt an, dass die Schaltstellung geändert wurde und die Anfahr-
kontrolle aktiv war, während das Gaspedal betätigt wurde (mit
Warnsummer).
 Lösen Sie unverzüglich das Gaspedal.
Weist auf eine Störung bei der Anfahrkontrolle (mit Warnsum-
mer) hin
 Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder
einem anderen kompetenten Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Aktionen

6927-2. Maßnahmen im Notfall
C-HR_HEV_OM_Europe_OM10766M

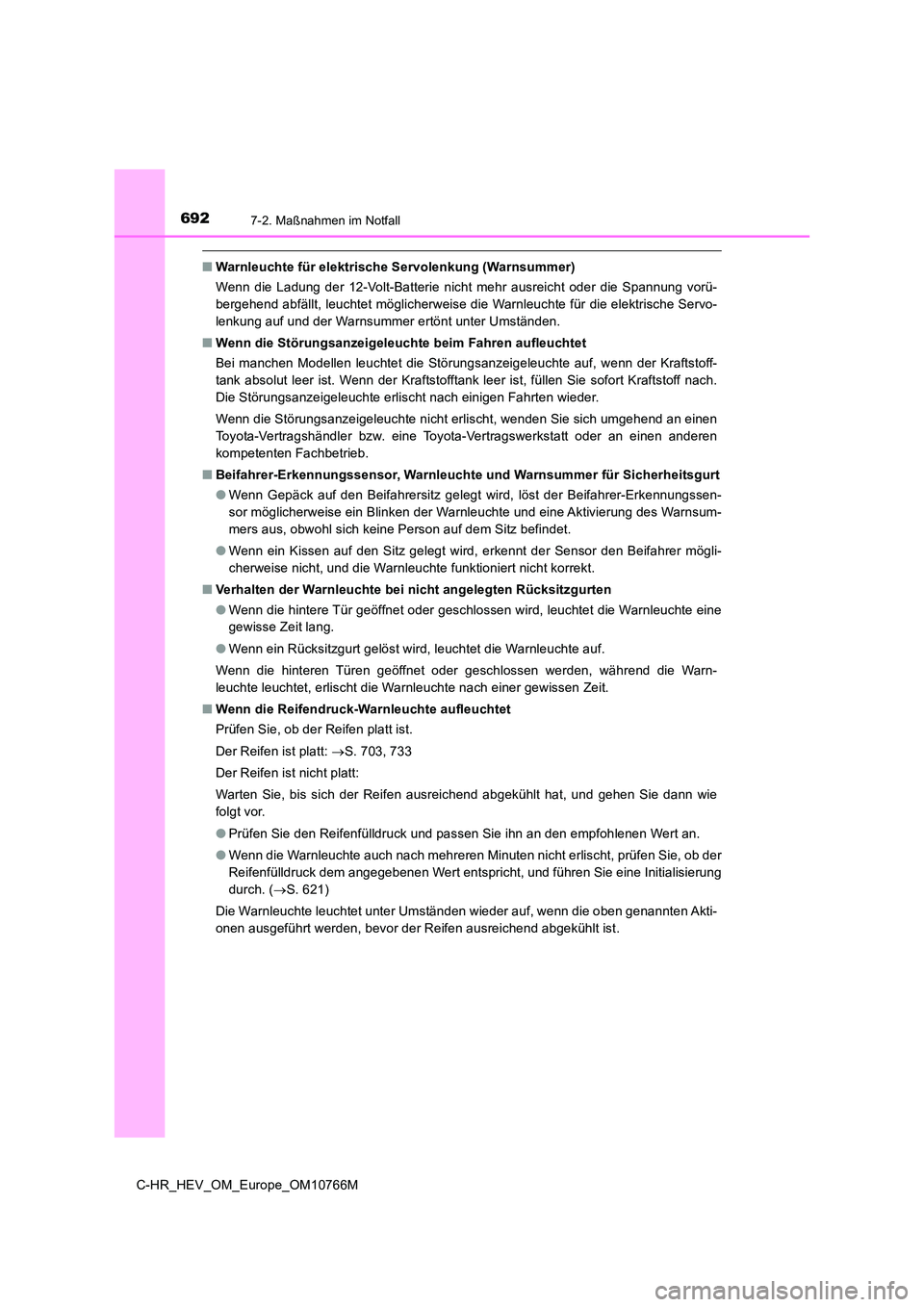

■Warnleuchte für elektrische Servolenkung (Warnsummer)
Wenn die Ladung der 12-Volt-Batterie nicht mehr ausreicht oder die Spannung vorü-
bergehend abfällt, leuchtet möglicherweise die Warnleuchte für die elektrische Servo-
lenkung auf und der Warnsummer ertönt unter Umständen.
■ Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Bei manchen Modellen leuchtet die Störungsanzeigeleuchte auf, w enn der Kraftstoff-
tank absolut leer ist. Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff nach.
Die Störungsanzeigeleuchte erlischt nach einigen Fahrten wieder .
Wenn die Störungsanzeigeleuchte nicht erlischt, wenden Sie sich umgehend an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder an einen anderen
kompetenten Fachbetrieb.
■ Beifahrer-Erkennungssensor, Warnleuchte und Warnsummer für Sicherheitsgurt
● Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beifahrer-Erkennungssen-
sor möglicherweise ein Blinken der Warnleuchte und eine Aktivie rung des Warnsum-
mers aus, obwohl sich keine Person auf dem Sitz befindet.
● Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht, und die Warnleuchte funktioniert nicht korrekt .
■ Verhalten der Warnleuchte bei nicht angelegten Rücksitzgurten
● Wenn die hintere Tür geöffnet oder geschlossen wird, leuchtet die Warnleuchte eine
gewisse Zeit lang.
● Wenn ein Rücksitzgurt gelöst wird, leuchtet die Warnleuchte auf.
Wenn die hinteren Türen geöffnet oder geschlossen werden, währe nd die Warn-
leuchte leuchtet, erlischt die Warnleuchte nach einer gewissen Zeit.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet
Prüfen Sie, ob der Reifen platt ist.
Der Reifen ist platt: S. 703, 733
Der Reifen ist nicht platt:
Warten Sie, bis sich der Reifen ausreichend abgekühlt hat, und gehen Sie dann wie
folgt vor.
● Prüfen Sie den Reifenfülldruck und passen Sie ihn an den empfohlenen Wert an.
● Wenn die Warnleuchte auch nach mehreren Minuten nicht erlischt, prüfen Sie, ob der
Reifenfülldruck dem angegebenen Wert entspricht, und führen Sie eine Initialisierung
durch. ( S. 621)
Die Warnleuchte leuchtet unter Umständen wieder auf, wenn die o ben genannten Akti-
onen ausgeführt werden, bevor der Reifen ausreichend abgekühlt ist.

6937-2. Maßnahmen im Notfall
C-HR_HEV_OM_Europe_OM10766M
7
Beim Auftreten einer Störung

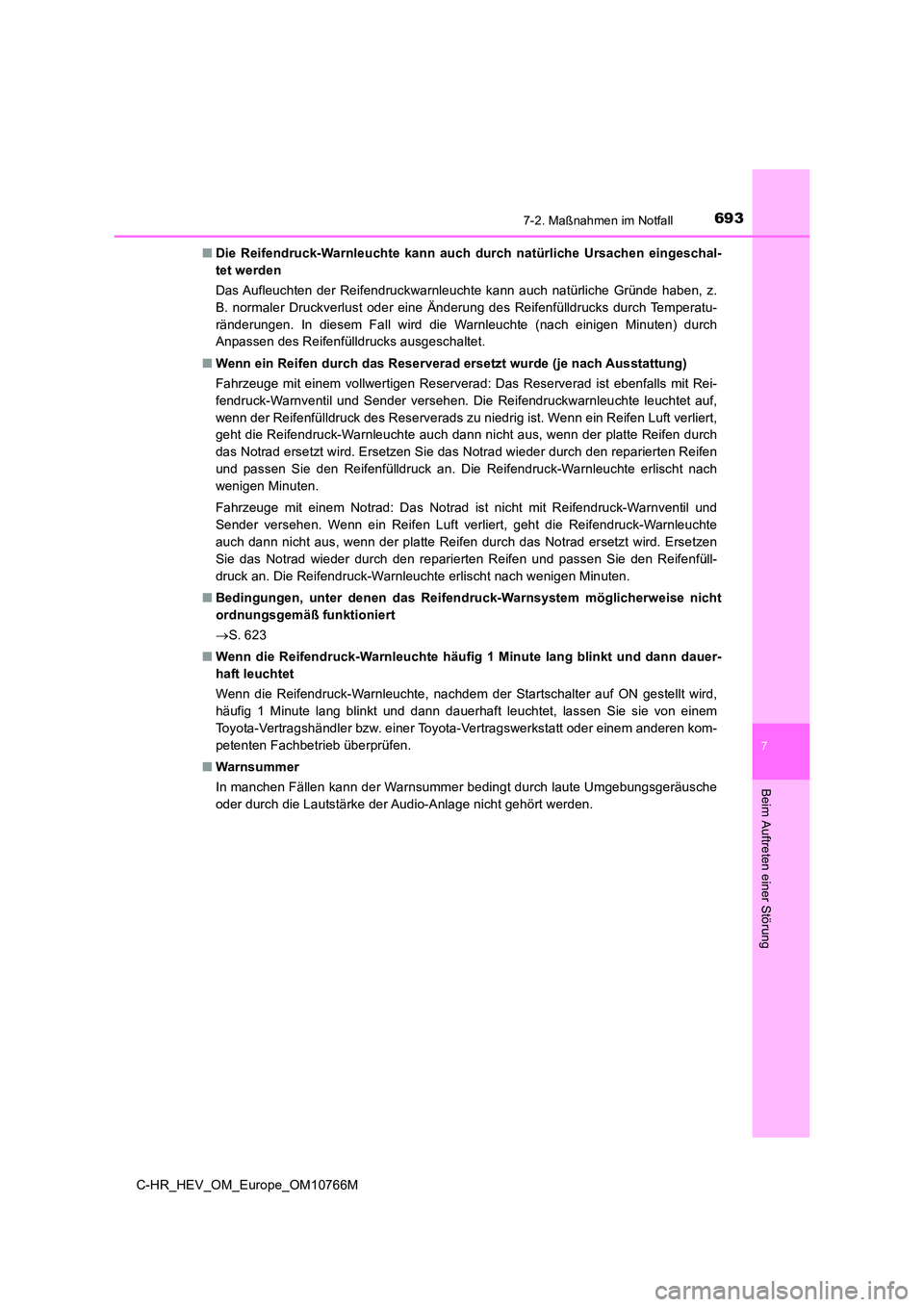

■Die Reifendruck-Warnleuchte kann auch durch natürliche Ursachen eingeschal-
tet werden
Das Aufleuchten der Reifendruckwarnleuchte kann auch natürliche Gründe haben, z.
B. normaler Druckverlust oder eine Änderung des Reifenfülldruck s durch Temperatu-
ränderungen. In diesem Fall wird die Warnleuchte (nach einigen Minuten) durch
Anpassen des Reifenfülldrucks ausgeschaltet.
■ Wenn ein Reifen durch das Reserverad ersetzt wurde (je nach Ausstattung)
Fahrzeuge mit einem vollwertigen Reserverad: Das Reserverad ist ebenfalls mit Rei-
fendruck-Warnventil und Sender versehen. Die Reifendruckwarnleu chte leuchtet auf,
wenn der Reifenfülldruck des Reserverads zu niedrig ist. Wenn e in Reifen Luft verliert,
geht die Reifendruck-Warnleuchte auch dann nicht aus, wenn der platte Reifen durch
das Notrad ersetzt wird. Ersetzen Sie das Notrad wieder durch d en reparierten Reifen
und passen Sie den Reifenfülldruck an. Die Reifendruck-Warnleuc hte erlischt nach
wenigen Minuten.
Fahrzeuge mit einem Notrad: Das Notrad ist nicht mit Reifendruc k-Warnventil und
Sender versehen. Wenn ein Reifen Luft verliert, geht die Reifen druck-Warnleuchte
auch dann nicht aus, wenn der platte Reifen durch das Notrad er setzt wird. Ersetzen
Sie das Notrad wieder durch den reparierten Reifen und passen S ie den Reifenfüll-
druck an. Die Reifendruck-Warnleuchte erlischt nach wenigen Min uten.
■ Bedingungen, unter denen das Reifendruck-Warnsystem möglicherweise nicht
ordnungsgemäß funktioniert
 S. 623
■ Wenn die Reifendruck-Warnleuchte häufig 1 Minute lang blinkt und dann dauer-
haft leuchtet
Wenn die Reifendruck-Warnleuchte, nachdem der Startschalter auf ON gestellt wird,
häufig 1 Minute lang blinkt und dann dauerhaft leuchtet, lassen Sie sie von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kom-
petenten Fachbetrieb überprüfen.
■ Warnsummer
In manchen Fällen kann der Warnsummer bedingt durch laute Umgeb ungsgeräusche
oder durch die Lautstärke der Audio-Anlage nicht gehört werden.

6947-2. Maßnahmen im Notfall
C-HR_HEV_OM_Europe_OM10766M

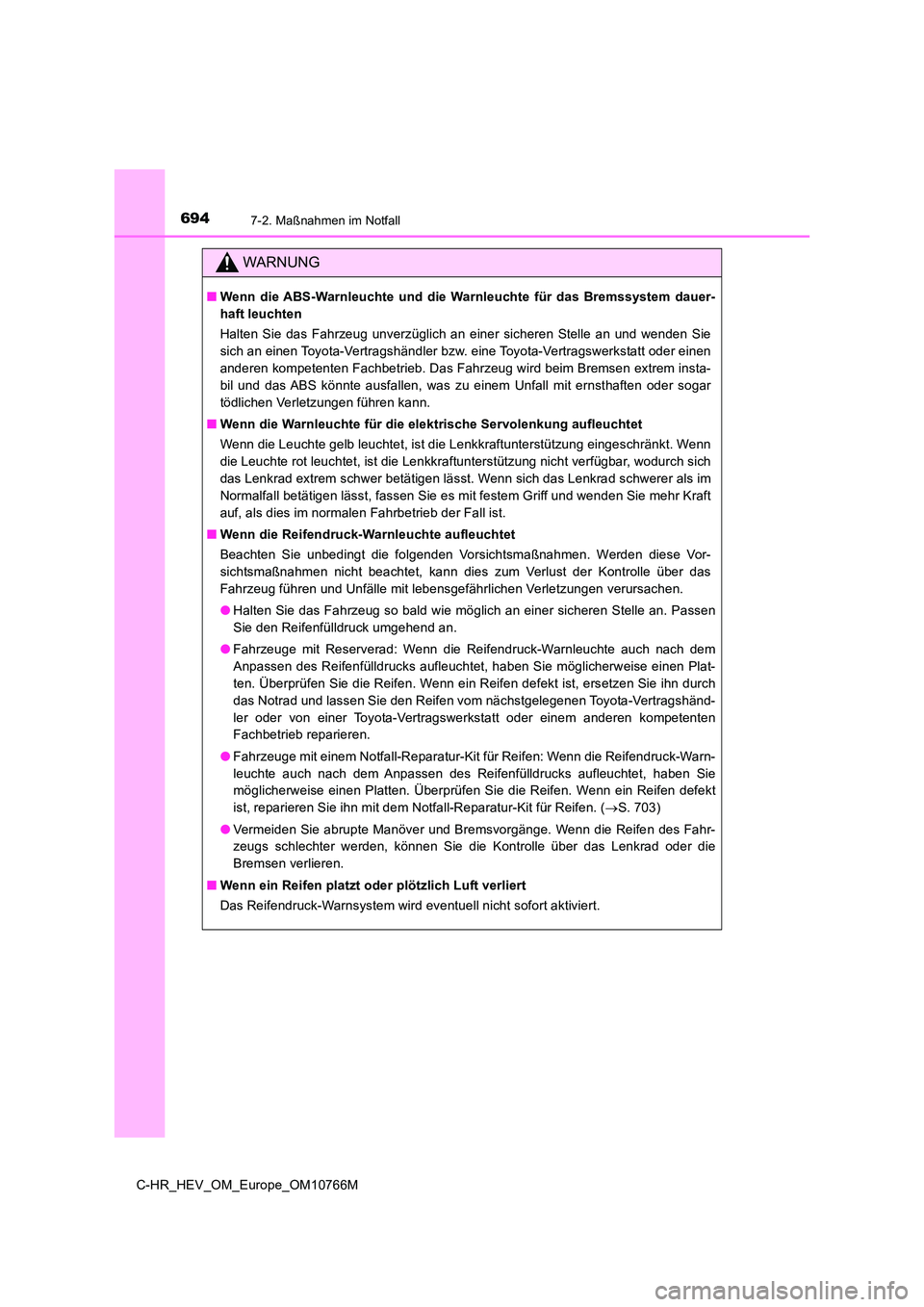

WARNUNG
■Wenn die ABS-Warnleuchte und die Warnleuchte für das Bremssystem dauer-
haft leuchten
Halten Sie das Fahrzeug unverzüglich an einer sicheren Stelle a n und wenden Sie
sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragsw erkstatt oder einen
anderen kompetenten Fachbetrieb. Das Fahrzeug wird beim Bremsen extrem insta-
bil und das ABS könnte ausfallen, was zu einem Unfall mit ernst haften oder sogar
tödlichen Verletzungen führen kann.
■ Wenn die Warnleuchte für die elektrische Servolenkung aufleuchtet
Wenn die Leuchte gelb leuchtet, ist die Lenkkraftunterstützung eingeschränkt. Wenn
die Leuchte rot leuchtet, ist die Lenkkraftunterstützung nicht verfügbar, wodurch sich
das Lenkrad extrem schwer betätigen lässt. Wenn sich das Lenkra d schwerer als im
Normalfall betätigen lässt, fassen Sie es mit festem Griff und wenden Sie mehr Kraft
auf, als dies im normalen Fahrbetrieb der Fall ist.
■ Wenn die Reifendruck-Warnleuchte aufleuchtet
Beachten Sie unbedingt die folgenden Vorsichtsmaßnahmen. Werden diese Vor-
sichtsmaßnahmen nicht beachtet, kann dies zum Verlust der Kontr olle über das
Fahrzeug führen und Unfälle mit lebensgefährlichen Verletzungen verursachen.
● Halten Sie das Fahrzeug so bald wie möglich an einer sicheren Stelle an. Passen
Sie den Reifenfülldruck umgehend an.
● Fahrzeuge mit Reserverad: Wenn die Reifendruck-Warnleuchte auch nach dem
Anpassen des Reifenfülldrucks aufleuchtet, haben Sie möglicherw eise einen Plat-
ten. Überprüfen Sie die Reifen. Wenn ein Reifen defekt ist, ers etzen Sie ihn durch
das Notrad und lassen Sie den Reifen vom nächstgelegenen Toyota -Vertragshänd-
ler oder von einer Toyota-Vertragswerkstatt oder einem anderen kompetenten
Fachbetrieb reparieren.
● Fahrzeuge mit einem Notfall-Reparatur-Kit für Reifen: Wenn die Reifendruck-Warn-
leuchte auch nach dem Anpassen des Reifenfülldrucks aufleuchtet , haben Sie
möglicherweise einen Platten. Überprüfen Sie die Reifen. Wenn e in Reifen defekt
ist, reparieren Sie ihn mit dem Notfall-Reparatur-Kit für Reife n. (S. 703)
● Vermeiden Sie abrupte Manöver und Bremsvorgänge. Wenn die Reifen des Fahr-
zeugs schlechter werden, können Sie die Kontrolle über das Lenk rad oder die
Bremsen verlieren.
■ Wenn ein Reifen platzt oder plötzlich Luft verliert
Das Reifendruck-Warnsystem wird eventuell nicht sofort aktivier t.

6957-2. Maßnahmen im Notfall
C-HR_HEV_OM_Europe_OM10766M
7
Beim Auftreten einer Störung

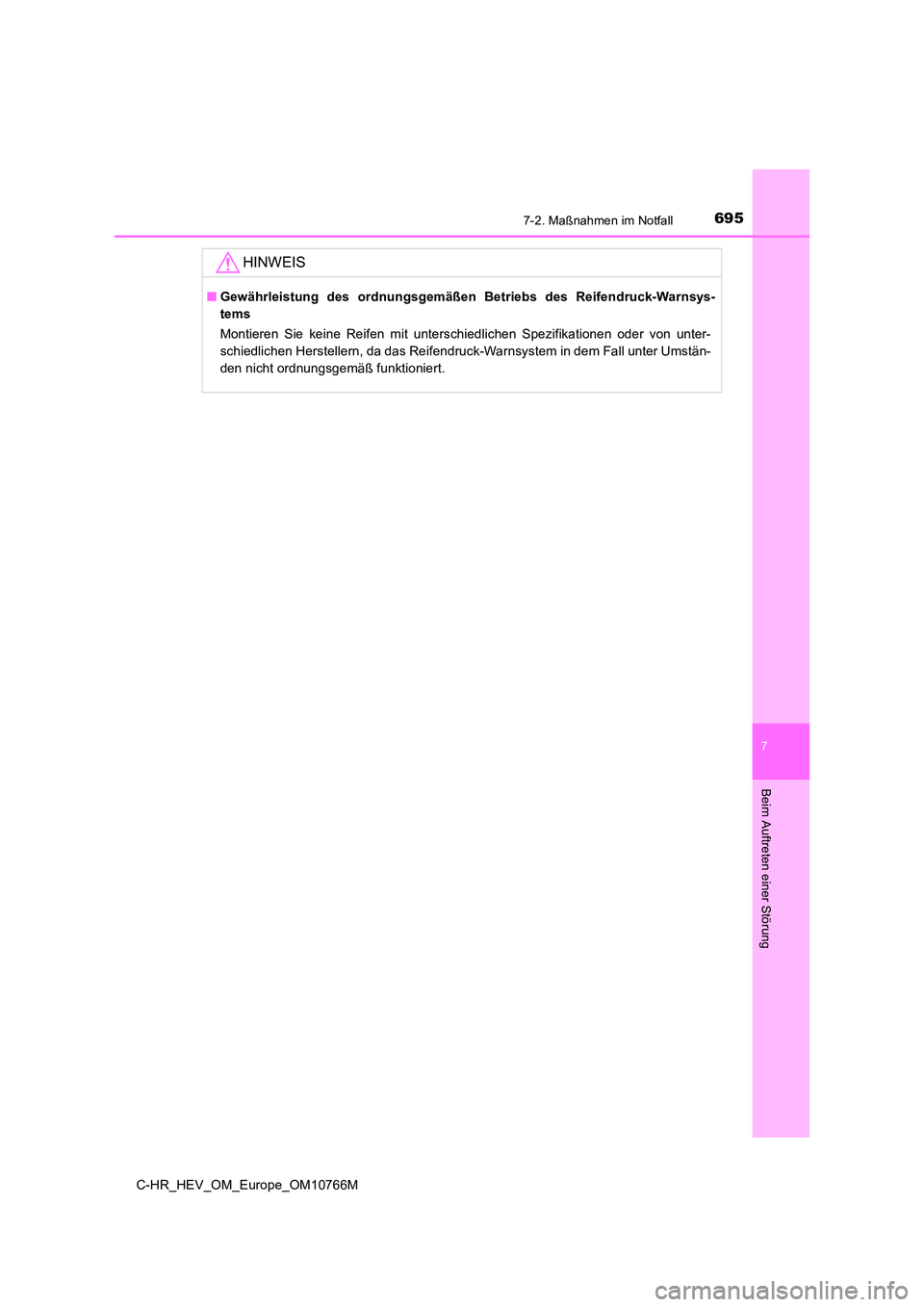

HINWEIS
■Gewährleistung des ordnungsgemäßen Betriebs des Reifendruck-Warnsys-
tems
Montieren Sie keine Reifen mit unterschiedlichen Spezifikatione n oder von unter-
schiedlichen Herstellern, da das Reifendruck-Warnsystem in dem Fall unter Umstän-
den nicht ordnungsgemäß funktioniert.

6967-2. Maßnahmen im Notfall
C-HR_HEV_OM_Europe_OM10766M

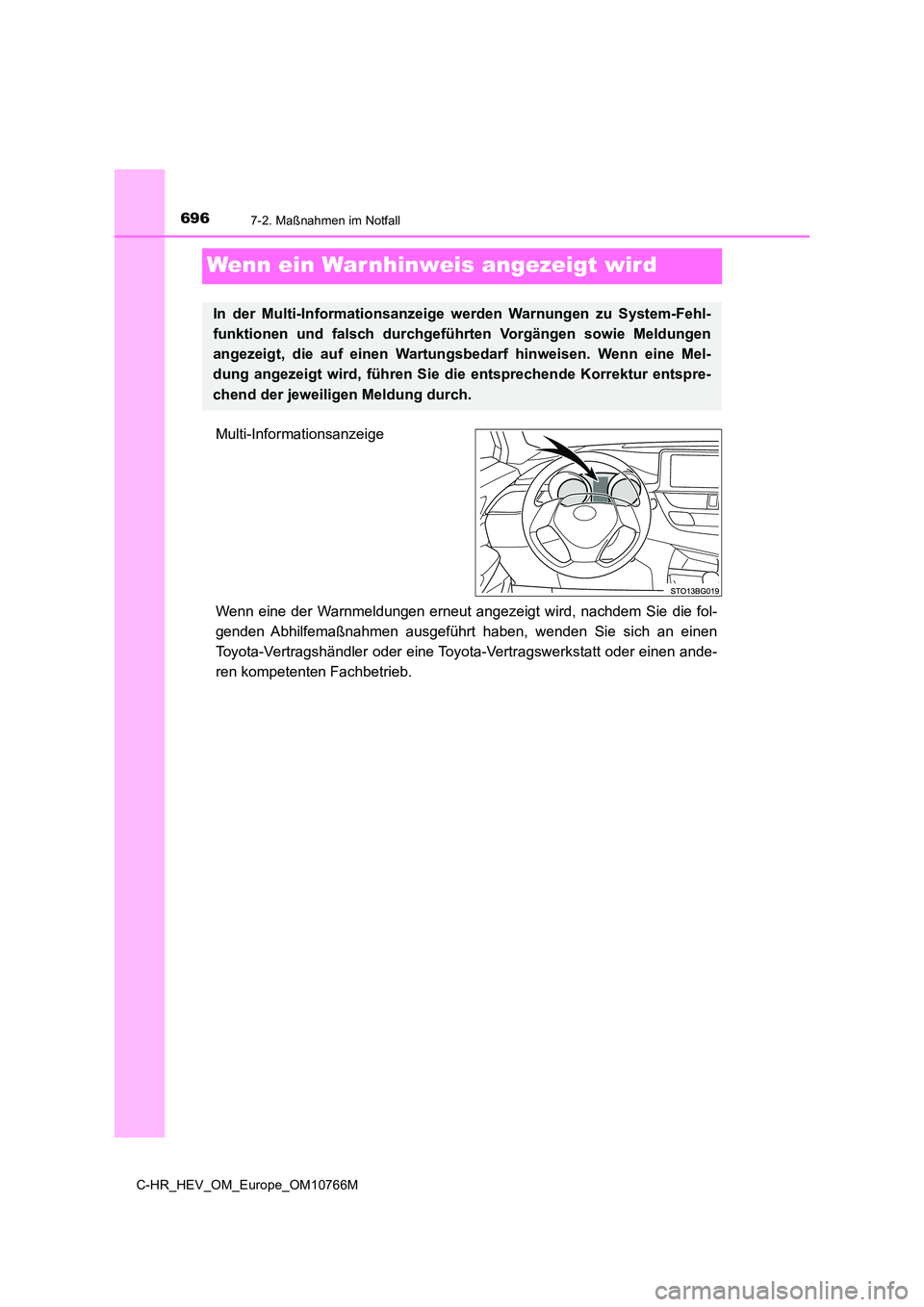

Wenn ein War nhinweis angezeigt wird
Multi-Informationsanzeige
Wenn eine der Warnmeldungen erneut angezeigt wird, nachdem Sie die fol-
genden Abhilfemaßnahmen ausgeführt haben, wenden Sie sich an ei nen
Toyota-Vertragshändler oder eine Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
In der Multi-Informationsanzeige werden Warnungen zu System-Feh l-
funktionen und falsch durchgeführten Vorgängen sowie Meldungen
angezeigt, die auf einen Wartung sbedarf hinweisen. Wenn eine Mel-
dung angezeigt wird, führen Sie die entsprechende Korrektur ent spre-
chend der jeweiligen Meldung durch.

6977-2. Maßnahmen im Notfall
C-HR_HEV_OM_Europe_OM10766M
7
Beim Auftreten einer Störung

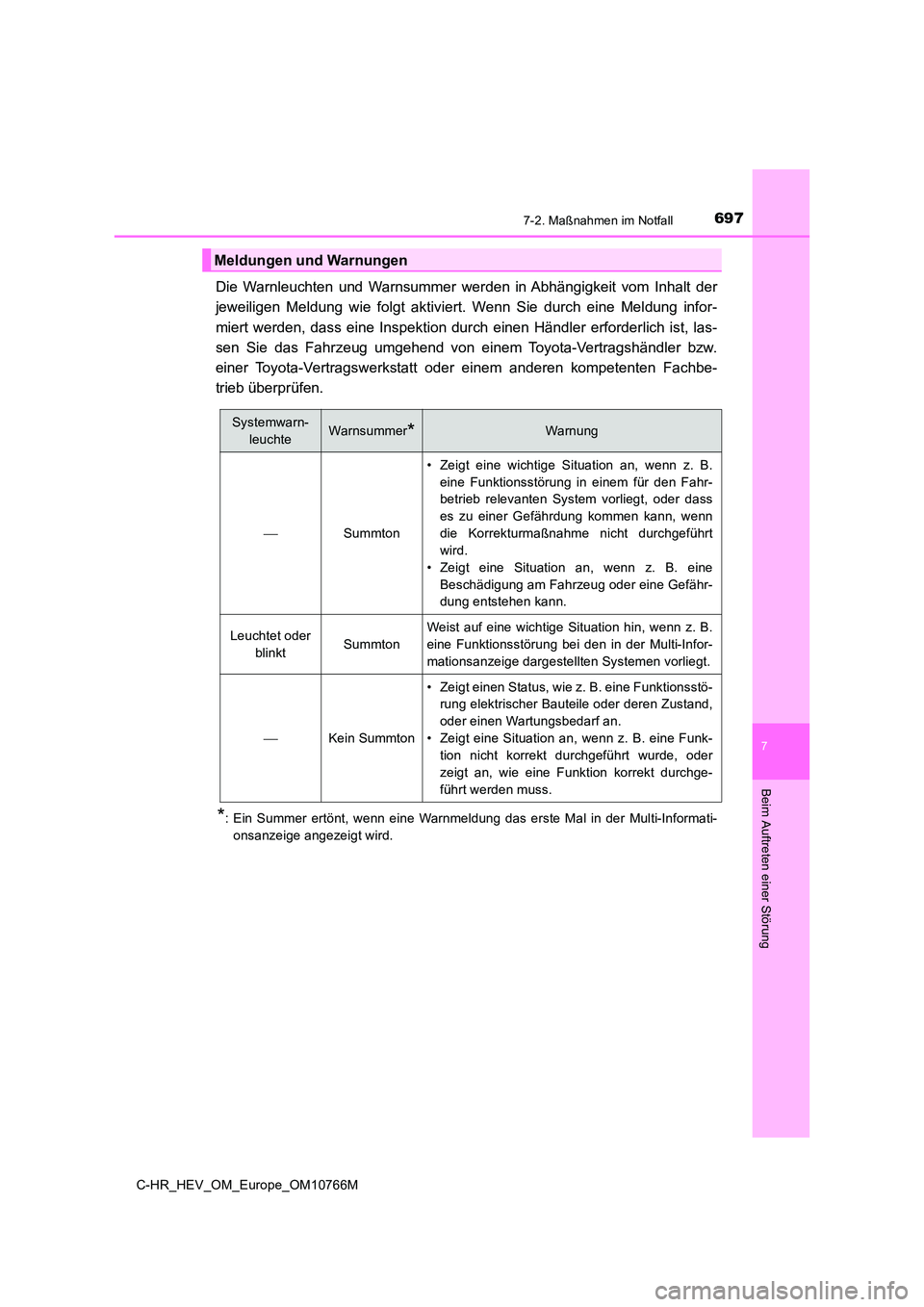

Die Warnleuchten und Warnsummer werden in Abhängigkeit vom Inhalt der
jeweiligen Meldung wie folgt aktiviert. Wenn Sie durch eine Mel dung infor-
miert werden, dass eine Inspektion durch einen Händler erforder lich ist, las-
sen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem anderen kompetenten F achbe-
trieb überprüfen.
*: Ein Summer ertönt, wenn eine Warnmeldung das erste Mal in der Multi-Informati-
onsanzeige angezeigt wird.
Meldungen und Warnungen
Systemwarn-
leuchteWarnsummer*Warnung
Summton
• Zeigt eine wichtige Situation an, wenn z. B.
eine Funktionsstörung in einem für den Fahr-
betrieb relevanten System vorliegt, oder dass
es zu einer Gefährdung kommen kann, wenn
die Korrekturmaßnahme nicht durchgeführt
wird.
• Zeigt eine Situation an, wenn z. B. eine
Beschädigung am Fahrzeug oder eine Gefähr-
dung entstehen kann.
Leuchtet oder
blinktSummton
Weist auf eine wichtige Situation hin, wenn z. B.
eine Funktionsstörung bei den in der Multi-Infor-
mationsanzeige dargestellten Systemen vorliegt.
Kein Summton
• Zeigt einen Status, wie z. B. eine Funktionsstö-
rung elektrischer Bauteile oder deren Zustand,
oder einen Wartungsbedarf an.
• Zeigt eine Situation an, wenn z. B. eine Funk-
tion nicht korrekt durchgeführt wurde, oder
zeigt an, wie eine Funktion korrekt durchge-
führt werden muss.

6987-2. Maßnahmen im Notfall
C-HR_HEV_OM_Europe_OM10766M

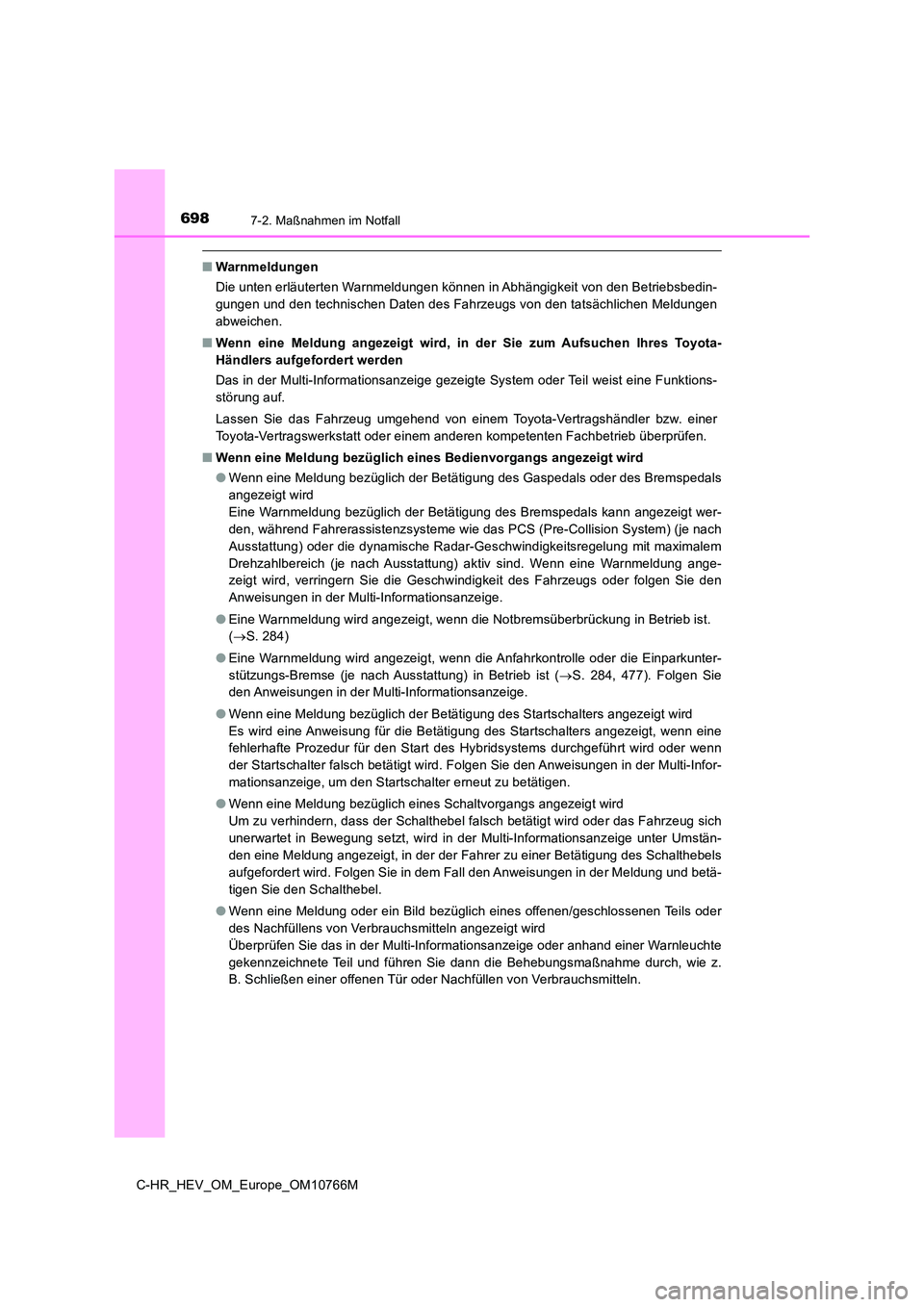

■Warnmeldungen
Die unten erläuterten Warnmeldungen können in Abhängigkeit von den Betriebsbedin-
gungen und den technischen Daten des Fahrzeugs von den tatsächl ichen Meldungen
abweichen.
■ Wenn eine Meldung angezeigt wird, in der Sie zum Aufsuchen Ihres Toyota-
Händlers aufgefordert werden
Das in der Multi-Informationsanzeige gezeigte System oder Teil weist eine Funktions-
störung auf.
Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändl er bzw. einer
Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbet rieb überprüfen.
■ Wenn eine Meldung bezüglich eines Bedienvorgangs angezeigt wird
● Wenn eine Meldung bezüglich der Betätigung des Gaspedals oder des Bremspedals
angezeigt wird
Eine Warnmeldung bezüglich der Betätigung des Bremspedals kann angezeigt wer-
den, während Fahrerassistenzsysteme wie das PCS (Pre-Collision System) (je nach
Ausstattung) oder die dynamische Radar-Geschwindigkeitsregelung mit maximalem
Drehzahlbereich (je nach Ausstattung) aktiv sind. Wenn eine War nmeldung ange-
zeigt wird, verringern Sie die Geschwindigkeit des Fahrzeugs od er folgen Sie den
Anweisungen in der Multi-Informationsanzeige.
● Eine Warnmeldung wird angezeigt, wenn die Notbremsüberbrückung in Betrieb ist.
( S. 284)
● Eine Warnmeldung wird angezeigt, wenn die Anfahrkontrolle oder die Einparkunter-
stützungs-Bremse (je nach Ausstattung) in Betrieb ist ( S. 284, 477). Folgen Sie
den Anweisungen in der Multi-Informationsanzeige.
● Wenn eine Meldung bezüglich der Betätigung des Startschalters angezeigt wird
Es wird eine Anweisung für die Betätigung des Startschalters an gezeigt, wenn eine
fehlerhafte Prozedur für den Start des Hybridsystems durchgefüh rt wird oder wenn
der Startschalter falsch betätigt wird. Folgen Sie den Anweisun gen in der Multi-Infor-
mationsanzeige, um den Startschalter erneut zu betätigen.
● Wenn eine Meldung bezüglich eines Schaltvorgangs angezeigt wird
Um zu verhindern, dass der Schalthebel falsch betätigt wird ode r das Fahrzeug sich
unerwartet in Bewegung setzt, wird in der Multi-Informationsanz eige unter Umstän-
den eine Meldung angezeigt, in der der Fahrer zu einer Betätigu ng des Schalthebels
aufgefordert wird. Folgen Sie in dem Fall den Anweisungen in de r Meldung und betä-
tigen Sie den Schalthebel.
● Wenn eine Meldung oder ein Bild bezüglich eines offenen/geschlossenen Teils oder
des Nachfüllens von Verbrauchsmitteln angezeigt wird
Überprüfen Sie das in der Multi-Informationsanzeige oder anhand einer Warnleuchte
gekennzeichnete Teil und führen Sie dann die Behebungsmaßnahme durch, wie z.
B. Schließen einer offenen Tür oder Nachfüllen von Verbrauchsmi tteln.
