TOYOTA C-HR 2023 Manual del propietario (in Spanish)

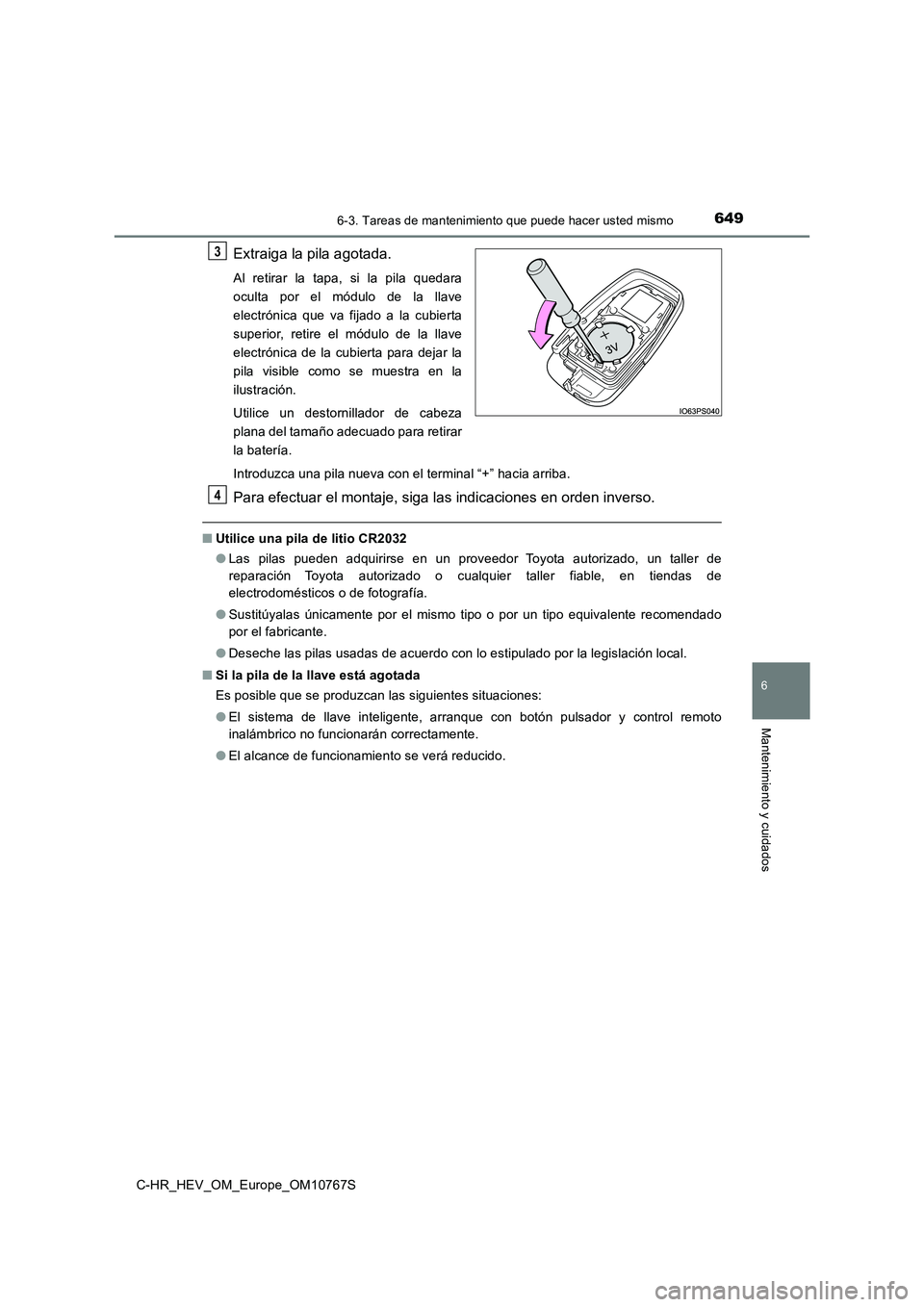

6496-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados
Extraiga la pila agotada.
Al retirar la tapa, si la pila quedara
oculta por el módulo de la llave
electrónica que va fijado a la cubierta
superior, retire el módulo de la llave
electrónica de la cubierta para dejar la
pila visible como se muestra en la
ilustración.
Utilice un destornillador de cabeza
plana del tamaño adecuado para retirar
la batería.
Introduzca una pila nueva con el terminal “+” hacia arriba.
Para efectuar el montaje, siga las indicaciones en orden invers o.
■Utilice una pila de litio CR2032
● Las pilas pueden adquirirse en un proveedor Toyota autorizado, un taller de
reparación Toyota autorizado o cualquier taller fiable, en tien das de
electrodomésticos o de fotografía.
● Sustitúyalas únicamente por el mismo tipo o por un tipo equivalente recomendado
por el fabricante.
● Deseche las pilas usadas de acuerdo con lo estipulado por la legislación local.
■ Si la pila de la llave está agotada
Es posible que se produzcan las siguientes situaciones:
● El sistema de llave inteligente, arranque con botón pulsador y control remoto
inalámbrico no funcionarán correctamente.
● El alcance de funcionamiento se verá reducido.
3
4

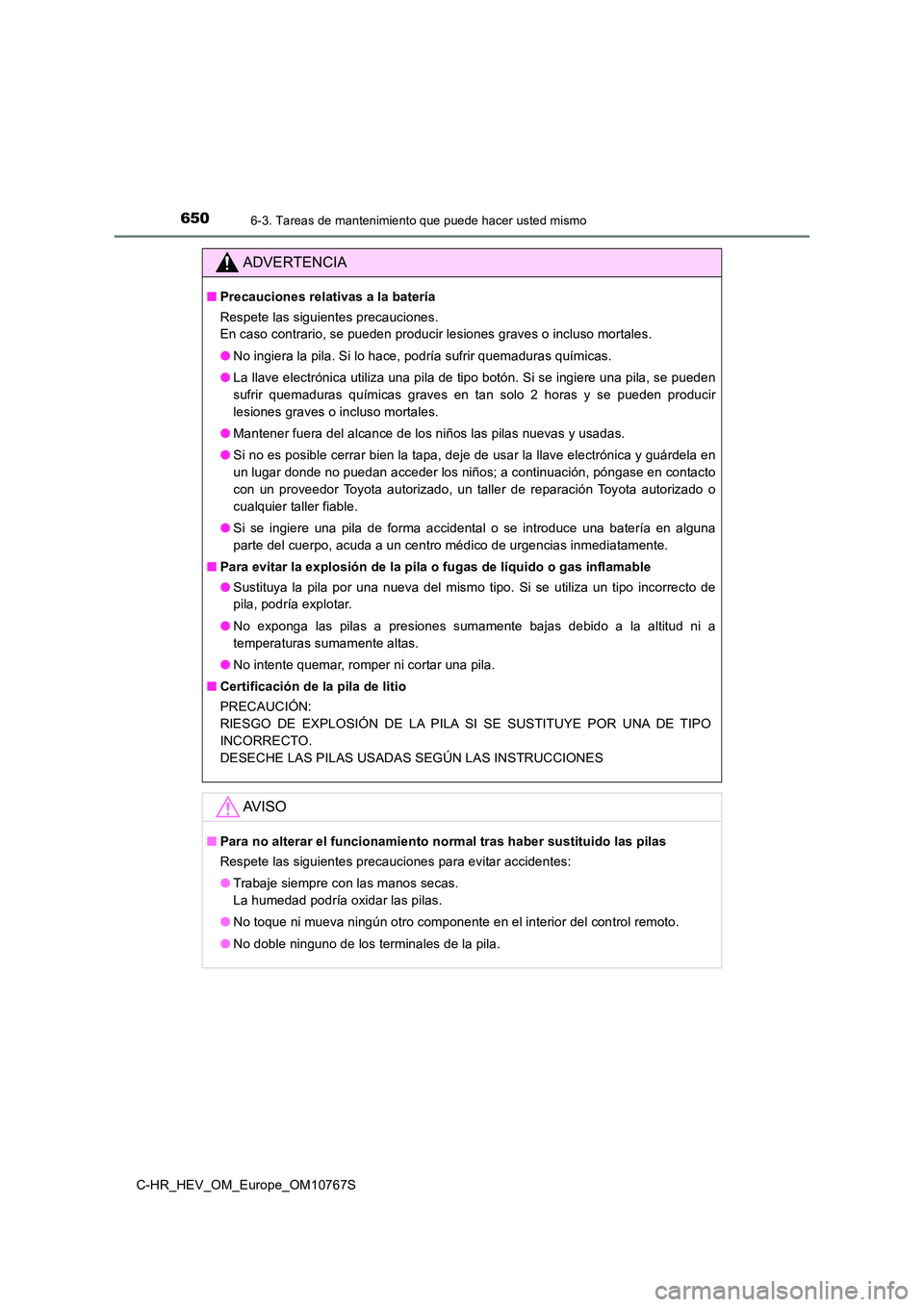

6506-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
ADVERTENCIA
■Precauciones relativas a la batería
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves o incluso mortales.
● No ingiera la pila. Si lo hace, podría sufrir quemaduras químicas.
● La llave electrónica utiliza una pila de tipo botón. Si se ingiere una pila, se pueden
sufrir quemaduras químicas graves en tan solo 2 horas y se pued en producir
lesiones graves o incluso mortales.
● Mantener fuera del alcance de los niños las pilas nuevas y usadas.
● Si no es posible cerrar bien la tapa, deje de usar la llave electrónica y guárdela en
un lugar donde no puedan acceder los niños; a continuación, pón gase en contacto
con un proveedor Toyota autorizado, un taller de reparación Toy ota autorizado o
cualquier taller fiable.
● Si se ingiere una pila de forma accidental o se introduce una batería en alguna
parte del cuerpo, acuda a un centro médico de urgencias inmedia tamente.
■ Para evitar la explosión de la pila o fugas de líquido o gas inflamable
● Sustituya la pila por una nueva del mismo tipo. Si se utiliza un tipo incorrecto de
pila, podría explotar.
● No exponga las pilas a presiones sumamente bajas debido a la altitud ni a
temperaturas sumamente altas.
● No intente quemar, romper ni cortar una pila.
■ Certificación de la pila de litio
PRECAUCIÓN:
RIESGO DE EXPLOSIÓN DE LA PILA SI SE SUSTITUYE POR UNA DE TIPO
INCORRECTO.
DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES
AV I S O
■ Para no alterar el funcionamiento normal tras haber sustituido las pilas
Respete las siguientes precauciones para evitar accidentes:
● Trabaje siempre con las manos secas.
La humedad podría oxidar las pilas.
● No toque ni mueva ningún otro componente en el interior del control remoto.
● No doble ninguno de los terminales de la pila.

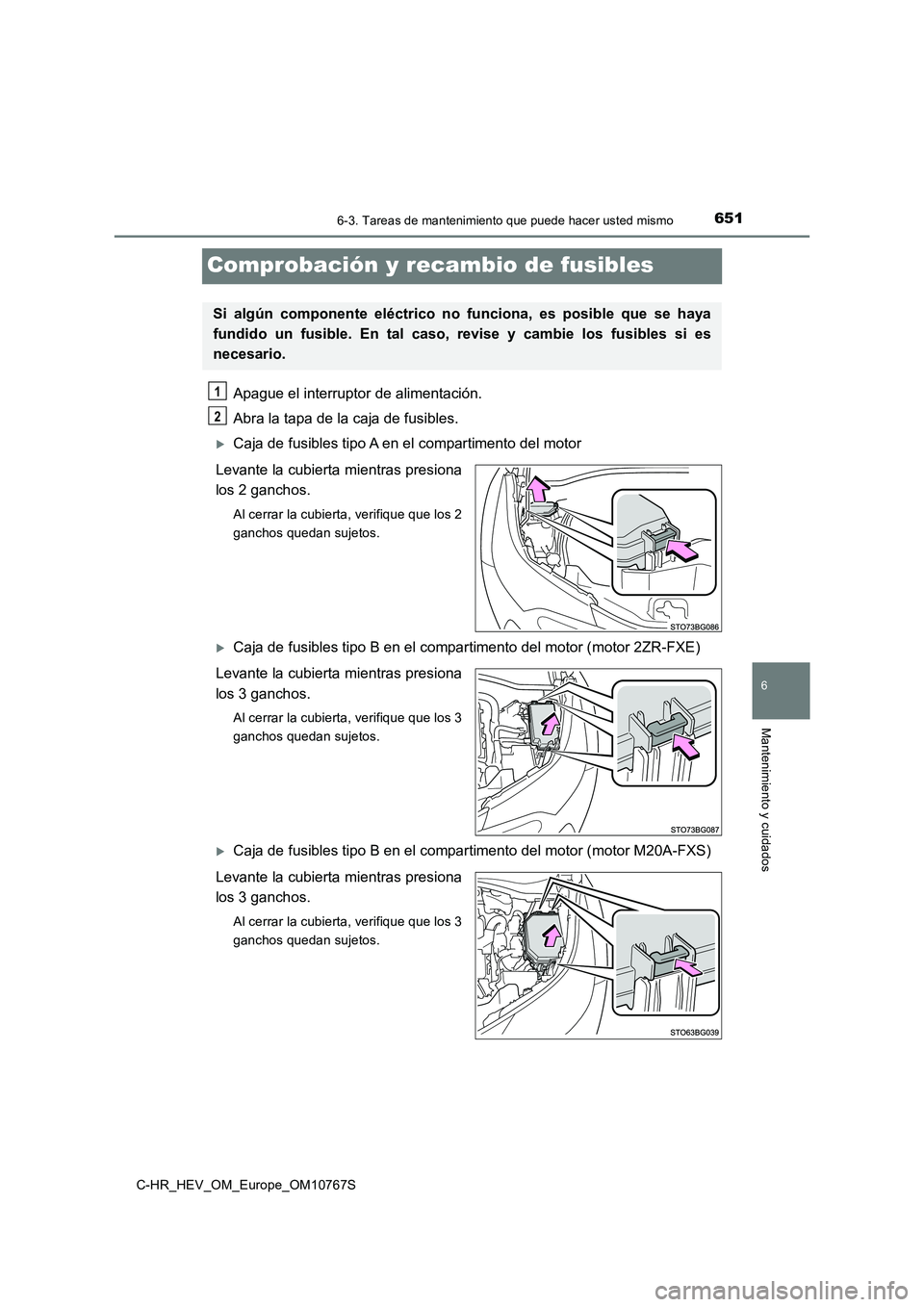

6516-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados
Comprobación y recambio de fusibles
Apague el interruptor de alimentación.
Abra la tapa de la caja de fusibles.
Caja de fusibles tipo A en el compartimento del motor
Levante la cubierta mientras presiona
los 2 ganchos.
Al cerrar la cubierta, verifique que los 2
ganchos quedan sujetos.
Caja de fusibles tipo B en el compartimento del motor (motor 2Z R-FXE)
Levante la cubierta mientras presiona
los 3 ganchos.
Al cerrar la cubierta, verifique que los 3
ganchos quedan sujetos.
Caja de fusibles tipo B en el compartimento del motor (motor M2 0A-FXS)
Levante la cubierta mientras presiona
los 3 ganchos.
Al cerrar la cubierta, verifique que los 3
ganchos quedan sujetos.
Si algún componente eléctrico no funciona, es posible que se ha ya
fundido un fusible. En tal caso, revise y cambie los fusibles s i es
necesario.
1
2

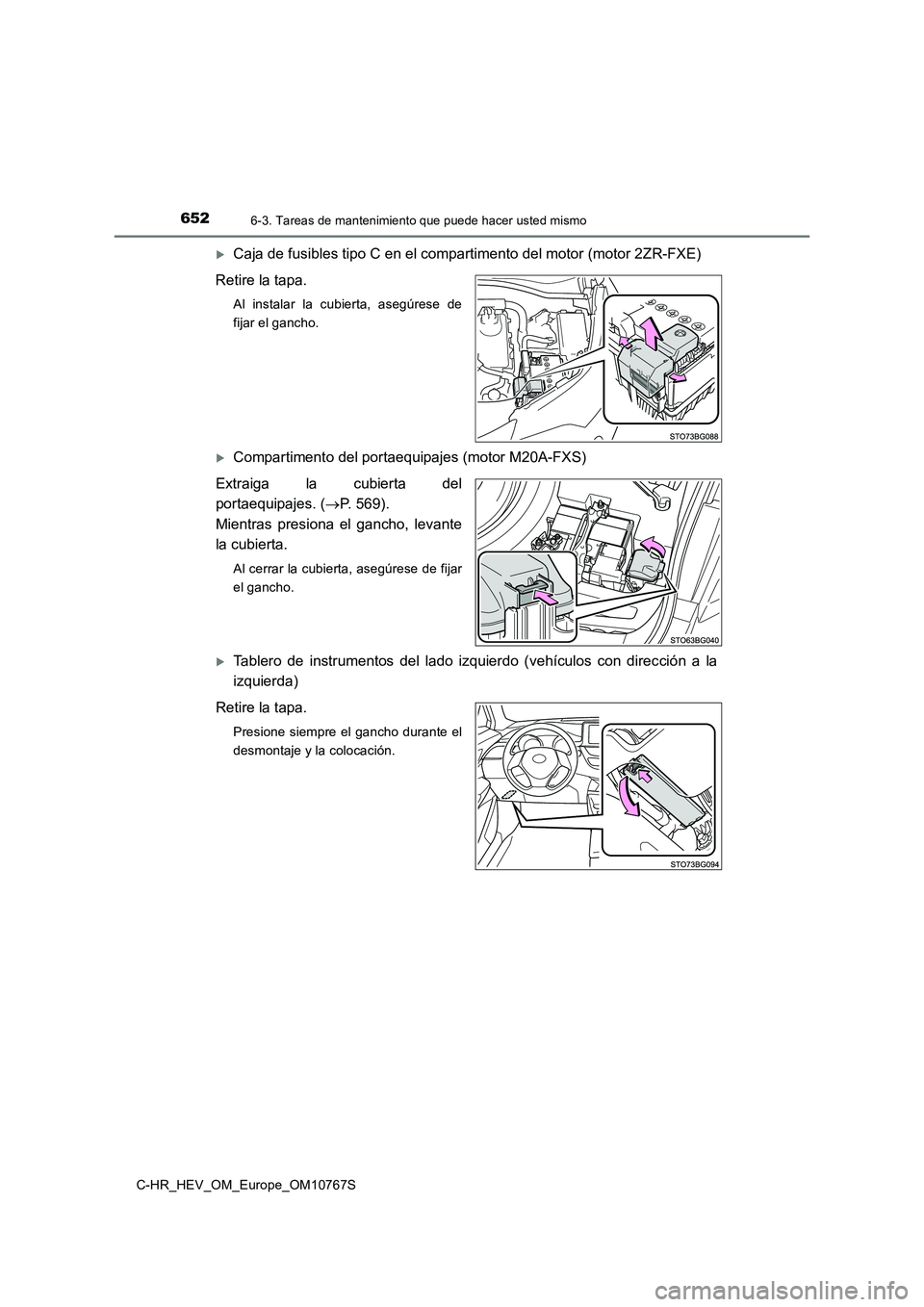

6526-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
Caja de fusibles tipo C en el compartimento del motor (motor 2ZR-FXE)
Retire la tapa.
Al instalar la cubierta, asegúrese de
fijar el gancho.
Compartimento del portaequipajes (motor M20A-FXS)
Extraiga la cubierta del
portaequipajes. ( P. 569).
Mientras presiona el gancho, levante
la cubierta.
Al cerrar la cubierta, asegúrese de fijar
el gancho.
Tablero de instrumentos del lado izquierdo (vehículos con direc ción a la
izquierda)
Retire la tapa.
Presione siempre el gancho durante el
desmontaje y la colocación.

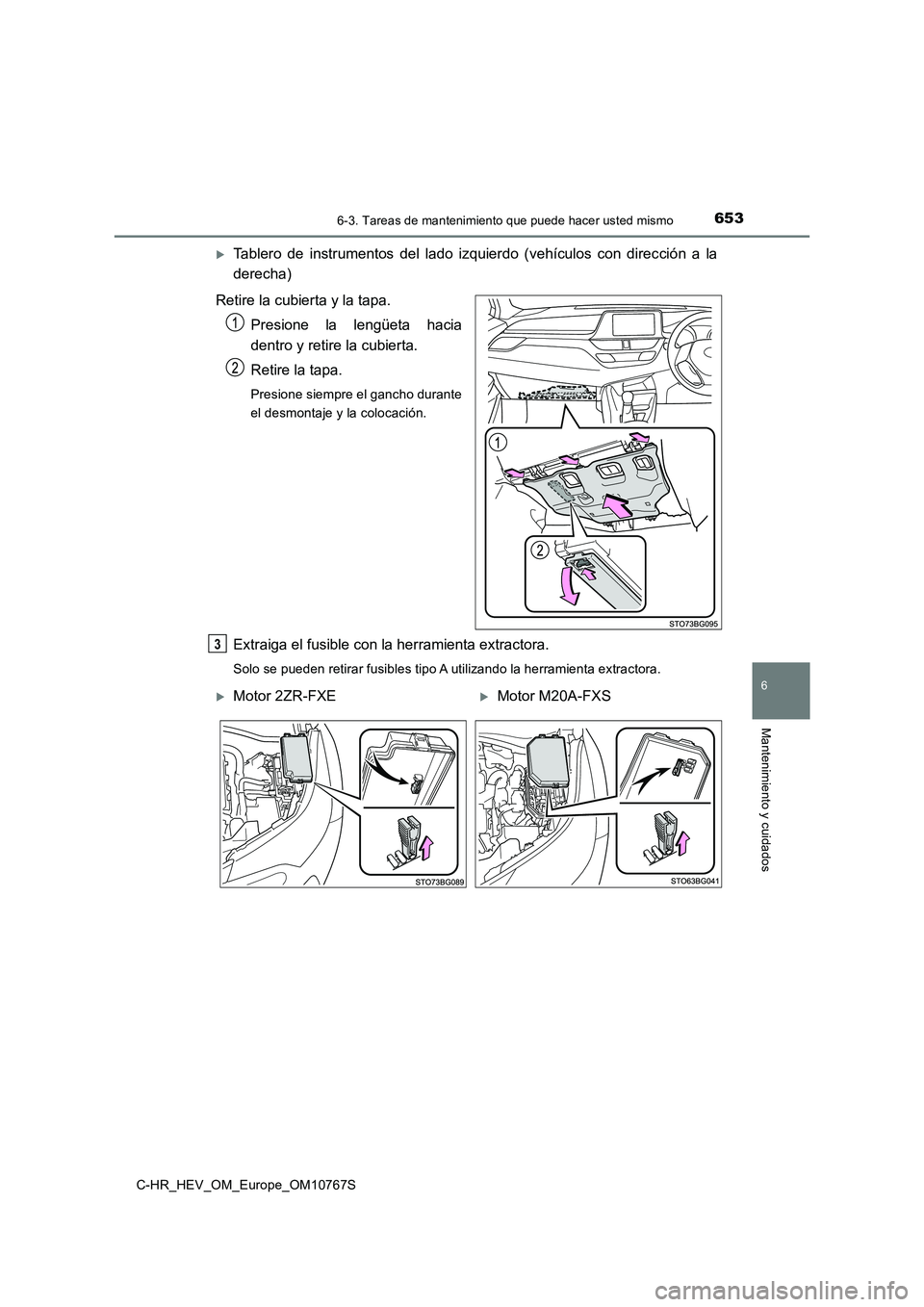

6536-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados
Tablero de instrumentos del lado izquierdo (vehículos con dirección a la
derecha)
Retire la cubierta y la tapa.
Presione la lengüeta hacia
dentro y retire la cubierta.
Retire la tapa.
Presione siempre el gancho durante
el desmontaje y la colocación.
Extraiga el fusible con la herramienta extractora.
Solo se pueden retirar fusibles tipo A utilizando la herramient a extractora.
3
Motor 2ZR-FXEMotor M20A-FXS

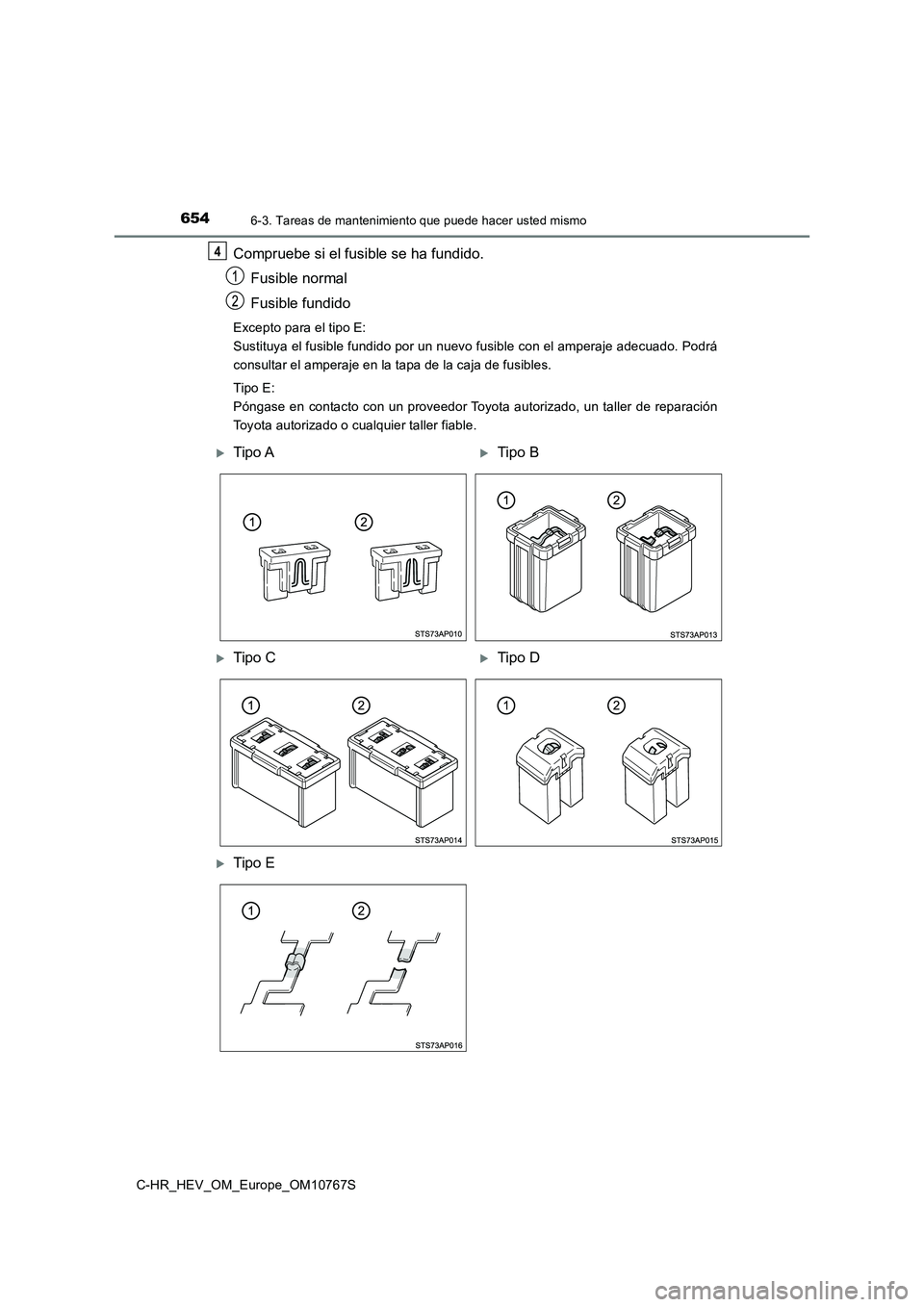

6546-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
Compruebe si el fusible se ha fundido.
Fusible normal
Fusible fundido
Excepto para el tipo E:
Sustituya el fusible fundido por un nuevo fusible con el ampera je adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
Tipo E:
Póngase en contacto con un proveedor Toyota autorizado, un tall er de reparación
Toyota autorizado o cualquier taller fiable.
4
Tipo ATipo B
Tipo CTipo D
Tipo E

6556-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

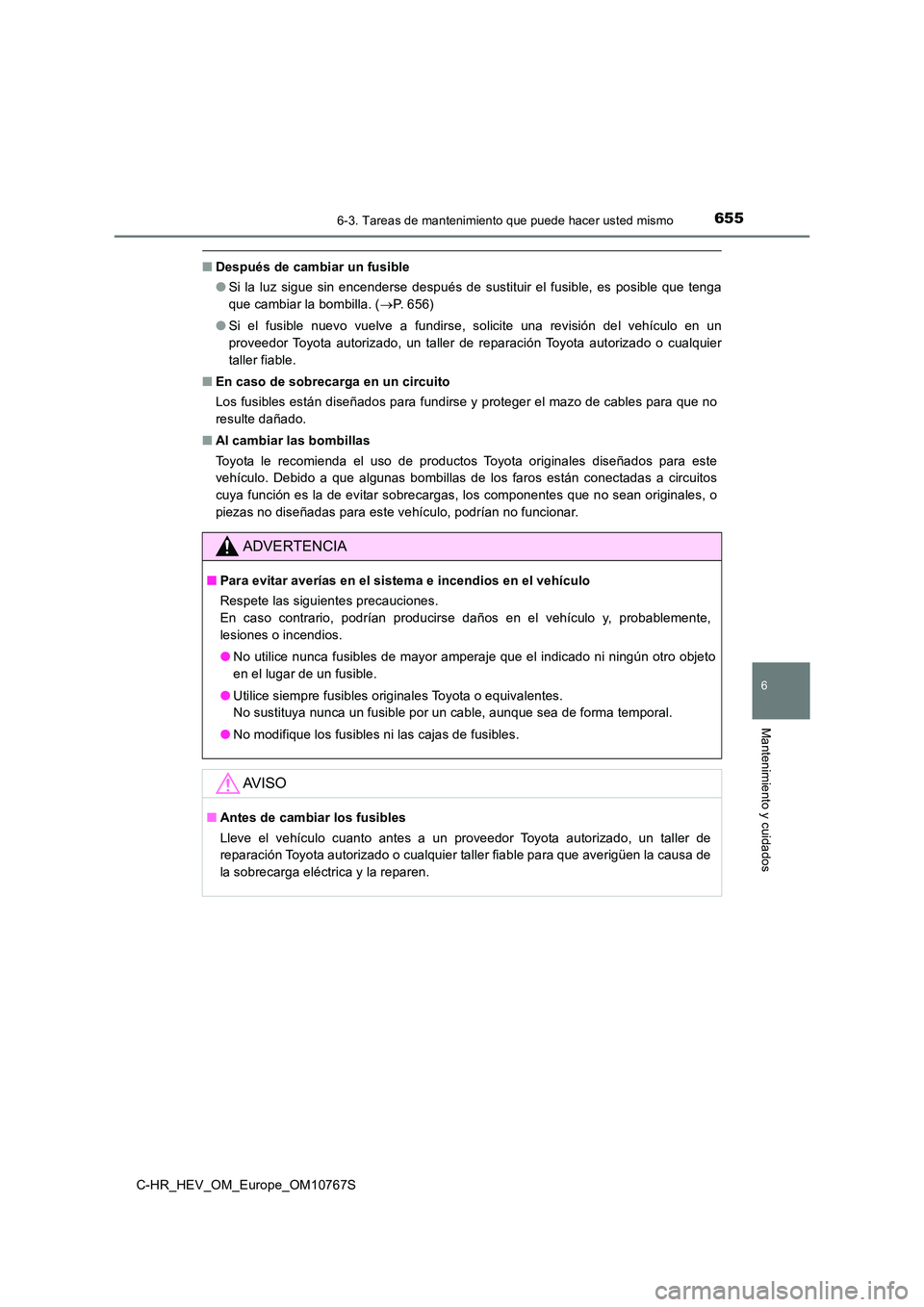

■Después de cambiar un fusible
● Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga
que cambiar la bombilla. ( P. 6 5 6 )
● Si el fusible nuevo vuelve a fundirse, solicite una revisión del vehículo en un
proveedor Toyota autorizado, un taller de reparación Toyota aut orizado o cualquier
taller fiable.
■ En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo d e cables para que no
resulte dañado.
■ Al cambiar las bombillas
Toyota le recomienda el uso de productos Toyota originales dise ñados para este
vehículo. Debido a que algunas bombillas de los faros están con ectadas a circuitos
cuya función es la de evitar sobrecargas, los componentes que n o sean originales, o
piezas no diseñadas para este vehículo, podrían no funcionar.
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y, p robablemente,
lesiones o incendios.
● No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro objeto
en el lugar de un fusible.
● Utilice siempre fusibles originales Toyota o equivalentes.
No sustituya nunca un fusible por un cable, aunque sea de forma temporal.
● No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un proveedor Toyota autorizado , un taller de
reparación Toyota autorizado o cualquier taller fiable para que averigüen la causa de
la sobrecarga eléctrica y la reparen.

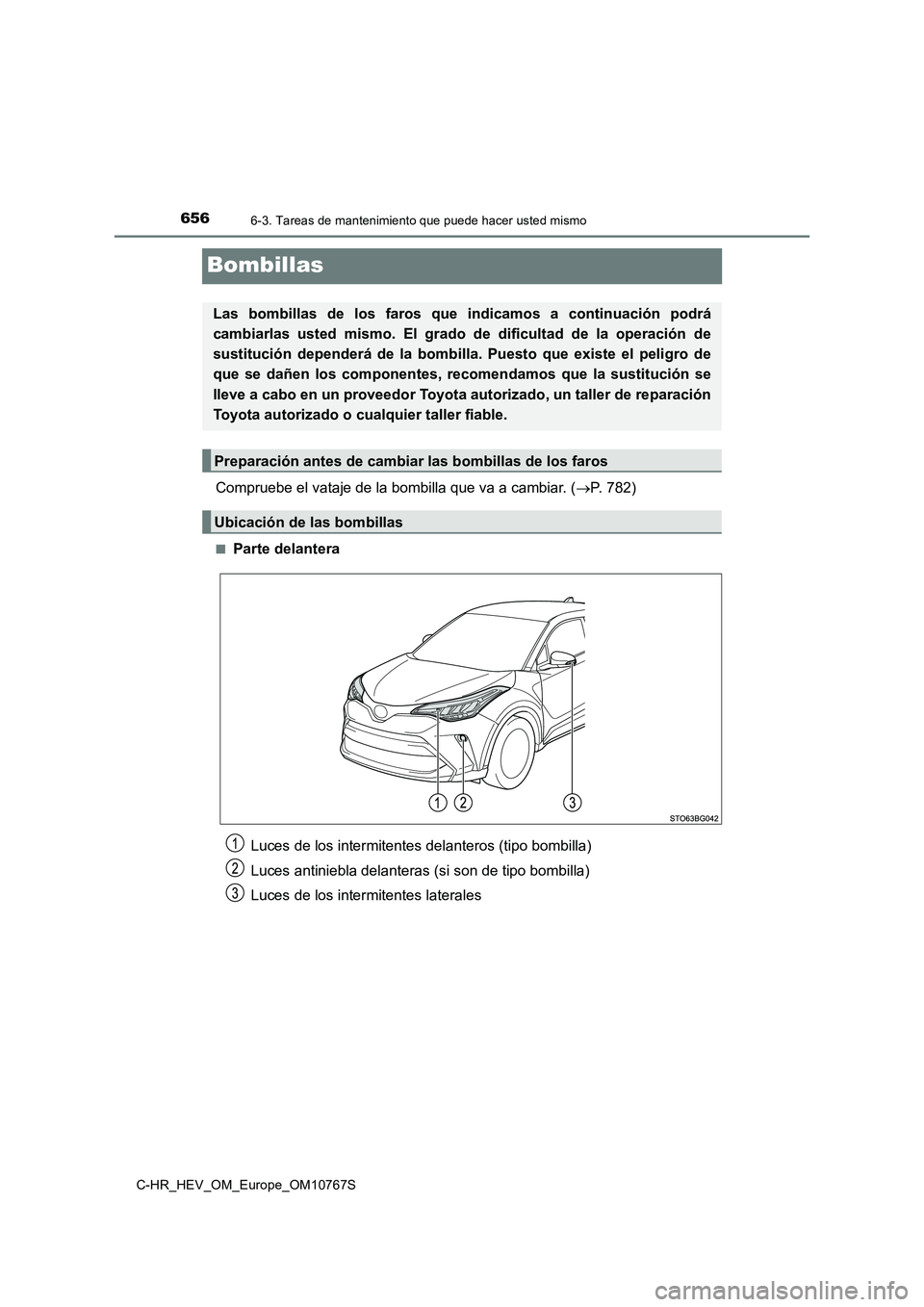

6566-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
Bombillas
Compruebe el vataje de la bombilla que va a cambiar. (P. 782)
■Parte delantera
Las bombillas de los faros que indicamos a continuación podrá
cambiarlas usted mismo. El grado de dificultad de la operación de
sustitución dependerá de la bombilla. Puesto que existe el peli gro de
que se dañen los componentes, recomendamos que la sustitución s e
lleve a cabo en un proveedor Toyota autorizado, un taller de re paración
Toyota autorizado o cualquier taller fiable.
Preparación antes de cambiar las bombillas de los faros
Ubicación de las bombillas
Luces de los intermitentes delanteros (tipo bombilla)
Luces antiniebla delanteras (si son de tipo bombilla)
Luces de los intermitentes laterales

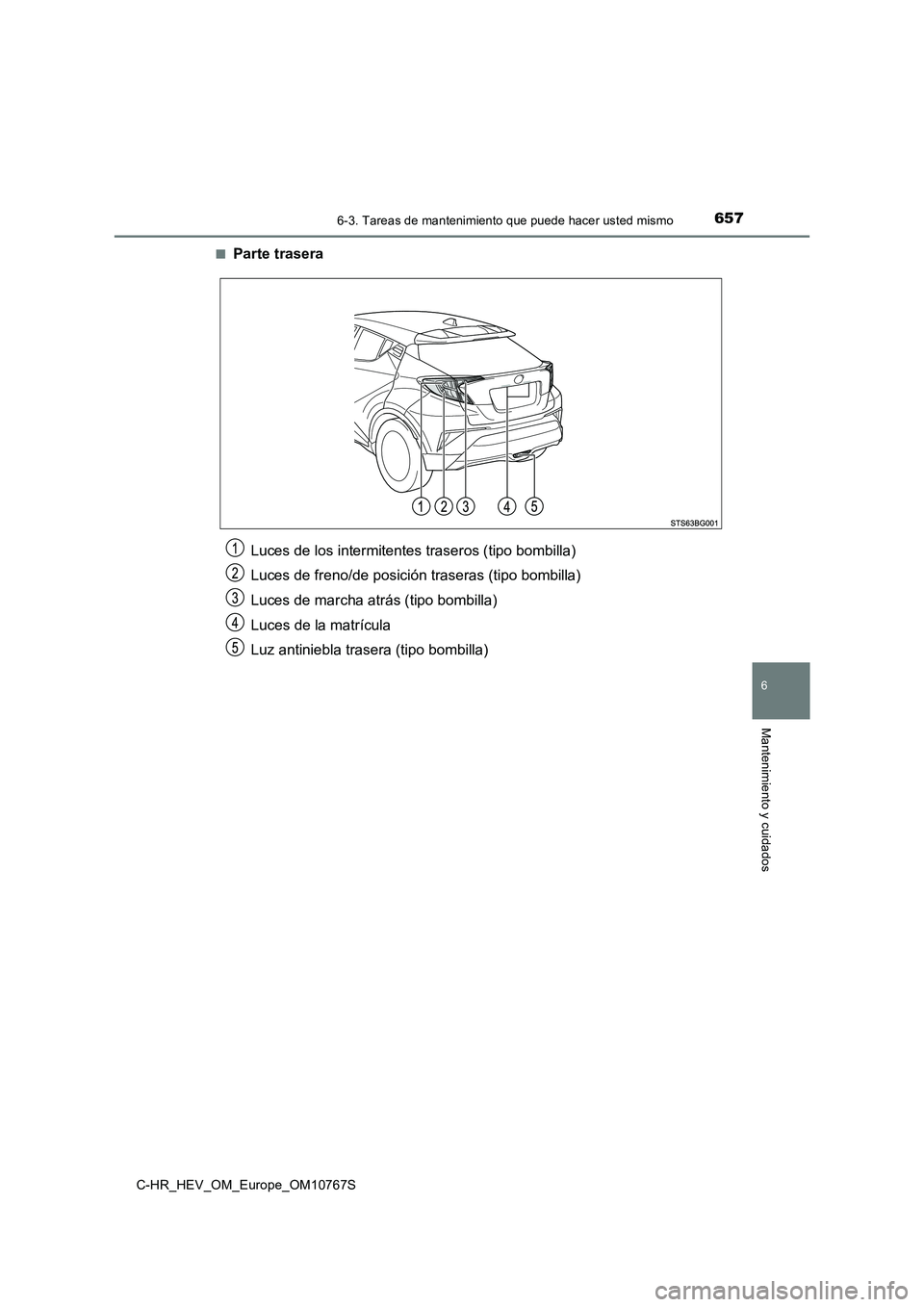

6576-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados
■Parte trasera
Luces de los intermitentes traseros (tipo bombilla)
Luces de freno/de posición traseras (tipo bombilla)
Luces de marcha atrás (tipo bombilla)
Luces de la matrícula
Luz antiniebla trasera (tipo bombilla)

6586-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

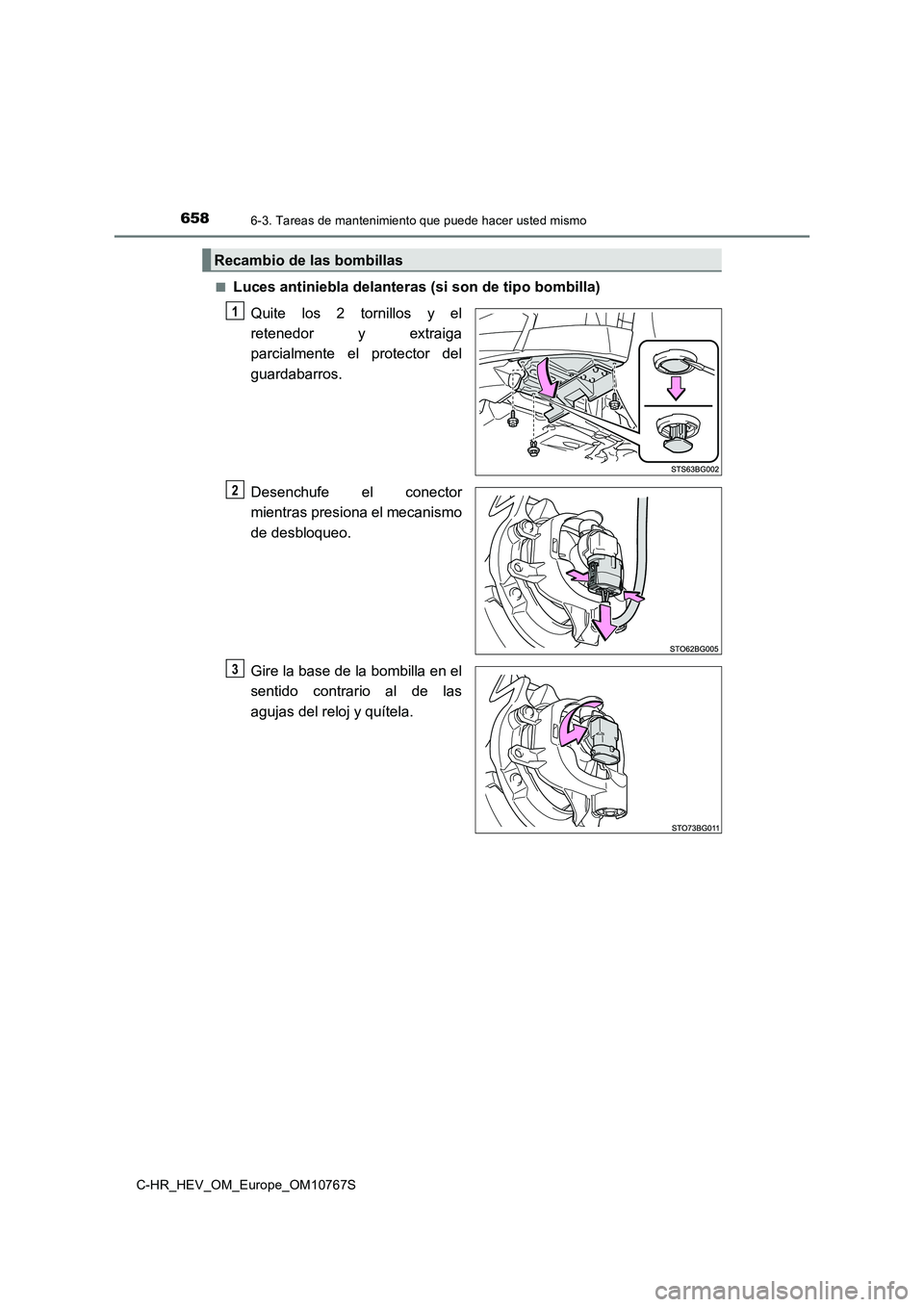

■Luces antiniebla delanteras (si son de tipo bombilla)
Quite los 2 tornillos y el
retenedor y extraiga
parcialmente el protector del
guardabarros.
Desenchufe el conector
mientras presiona el mecanismo
de desbloqueo.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj y quítela.
Recambio de las bombillas
1
2
3
