6596-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

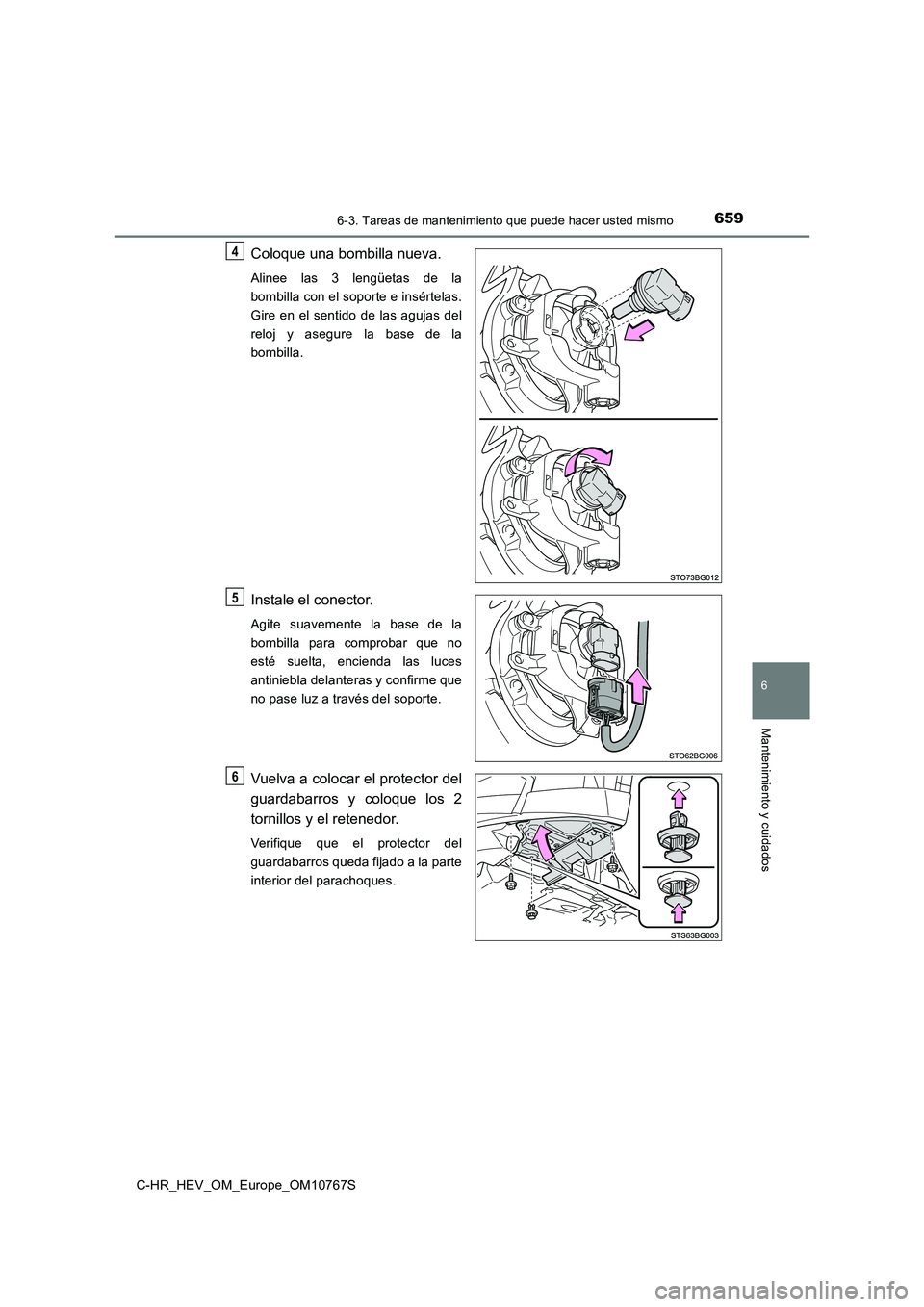

Coloque una bombilla nueva.
Alinee las 3 lengüetas de la
bombilla con el soporte e insértelas.
Gire en el sentido de las agujas del
reloj y asegure la base de la
bombilla.
Instale el conector.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda las luces
antiniebla delanteras y confirme que
no pase luz a través del soporte.
Vuelva a colocar el protector del
guardabarros y coloque los 2
tornillos y el retenedor.
Verifique que el protector del
guardabarros queda fijado a la parte
interior del parachoques.
4
5
6

6606-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

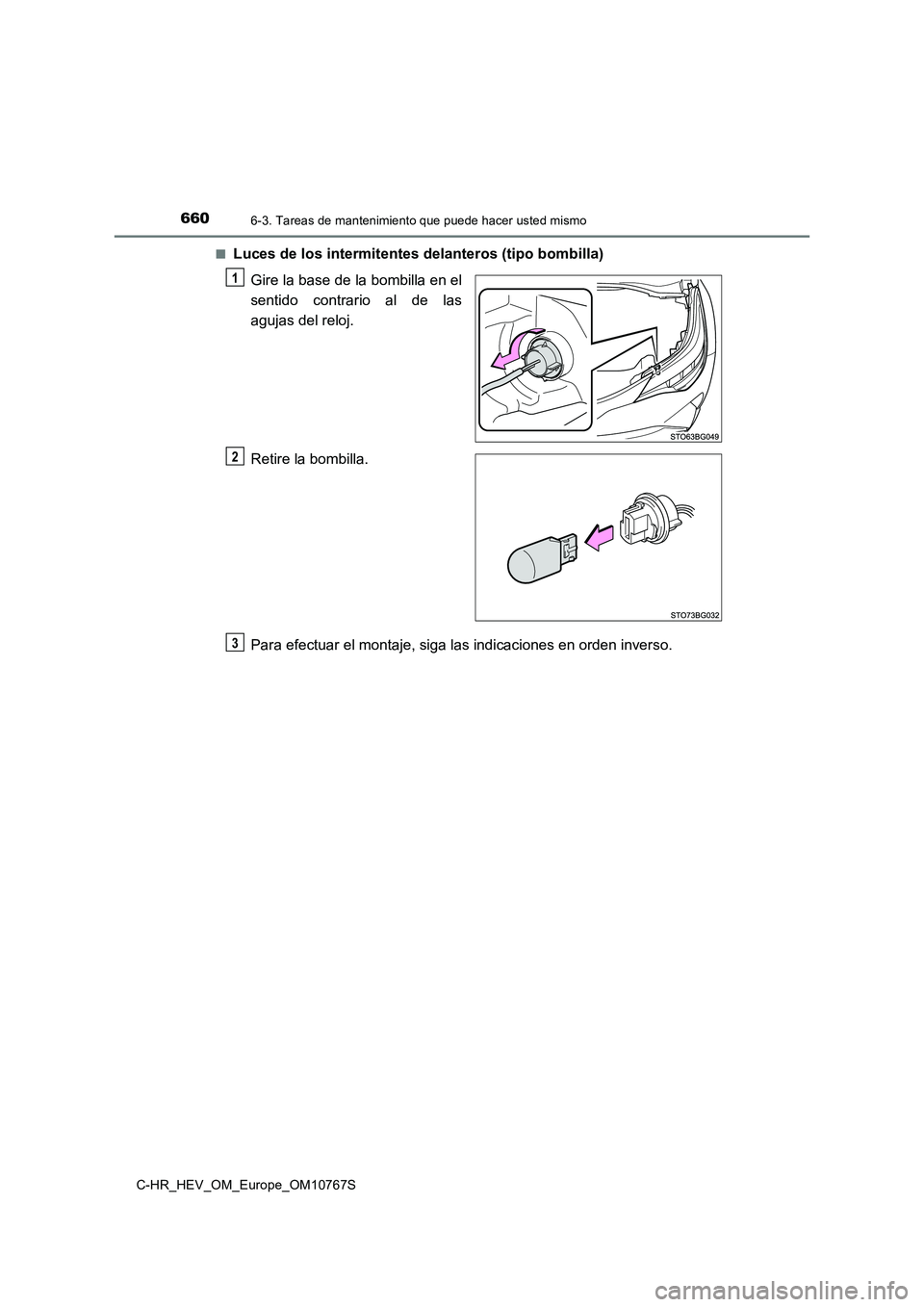

â– Luces de los intermitentes delanteros (tipo bombilla)
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden invers o.
1
2
3

6616-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

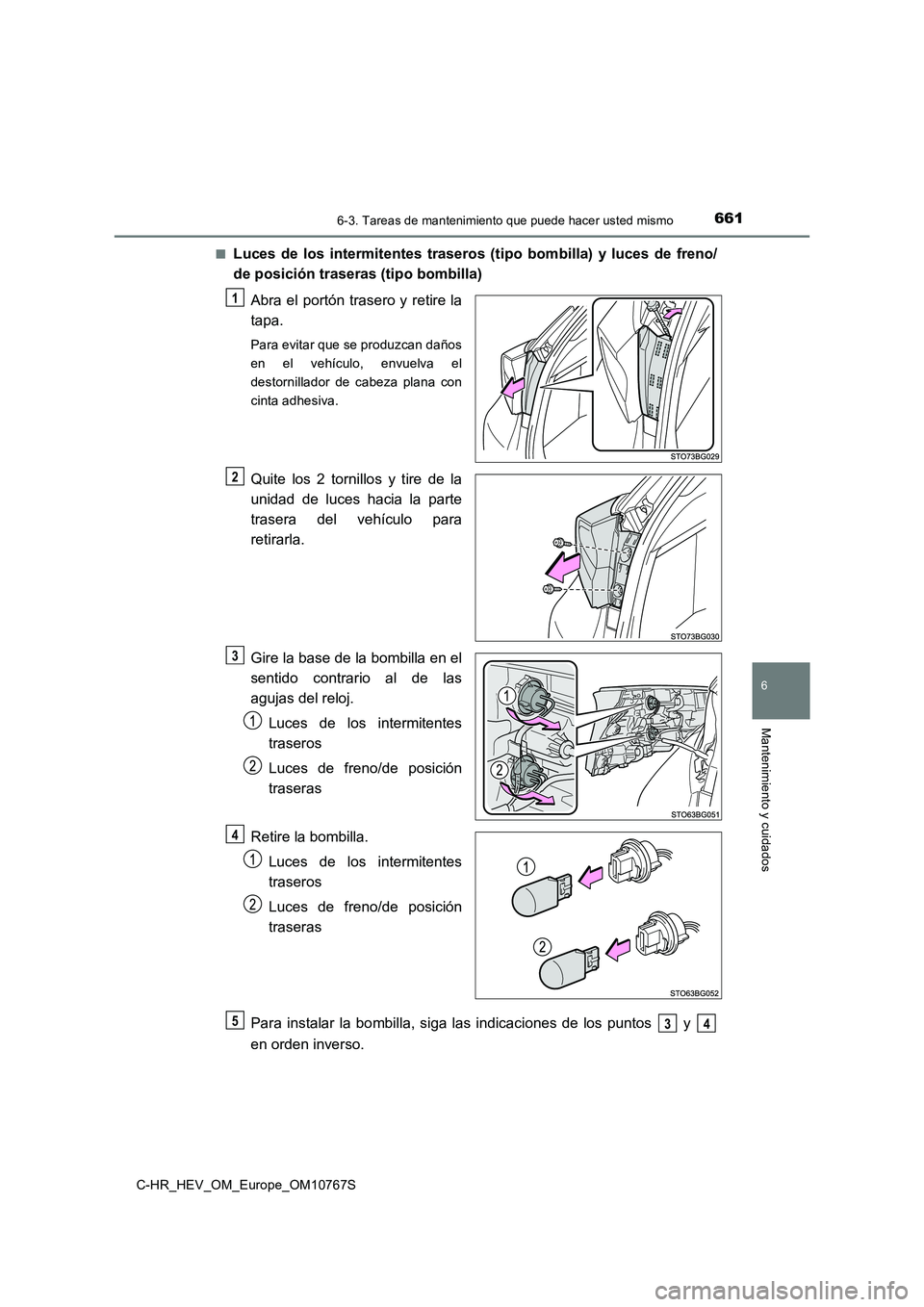

â– Luces de los intermitentes traseros (tipo bombilla) y luces de freno/
de posición traseras (tipo bombilla)
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Quite los 2 tornillos y tire de la
unidad de luces hacia la parte
trasera del vehículo para
retirarla.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Luces de los intermitentes
traseros
Luces de freno/de posición
traseras
Retire la bombilla.
Luces de los intermitentes
traseros
Luces de freno/de posición
traseras
Para instalar la bombilla, siga las indicaciones de los puntos y
en orden inverso.
1
2
3
4
534

6626-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

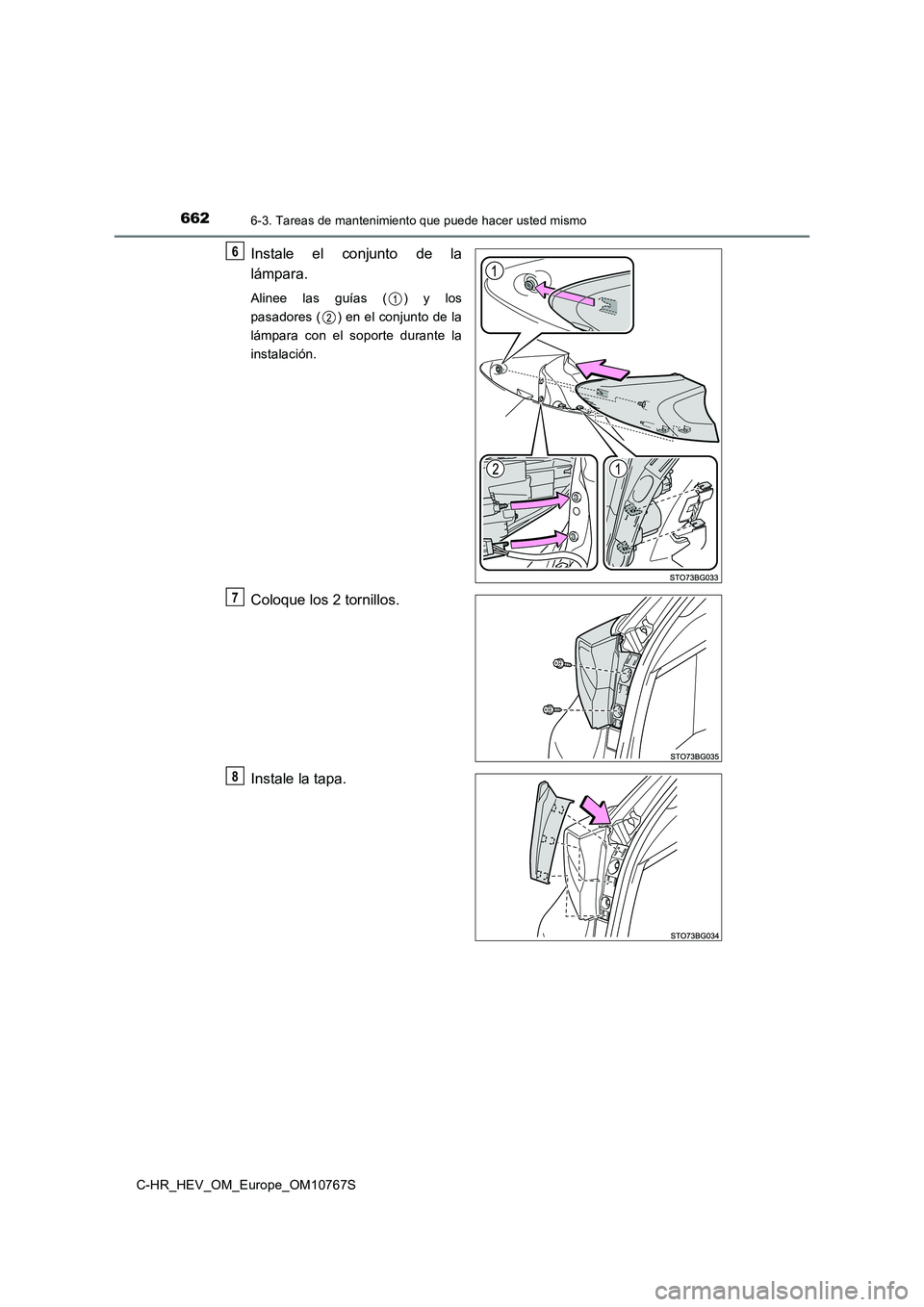

Instale el conjunto de la
lámpara.
Alinee las guías ( ) y los
pasadores ( ) en el conjunto de la
lámpara con el soporte durante la
instalación.
Coloque los 2 tornillos.
Instale la tapa.
6
7
8

6636-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

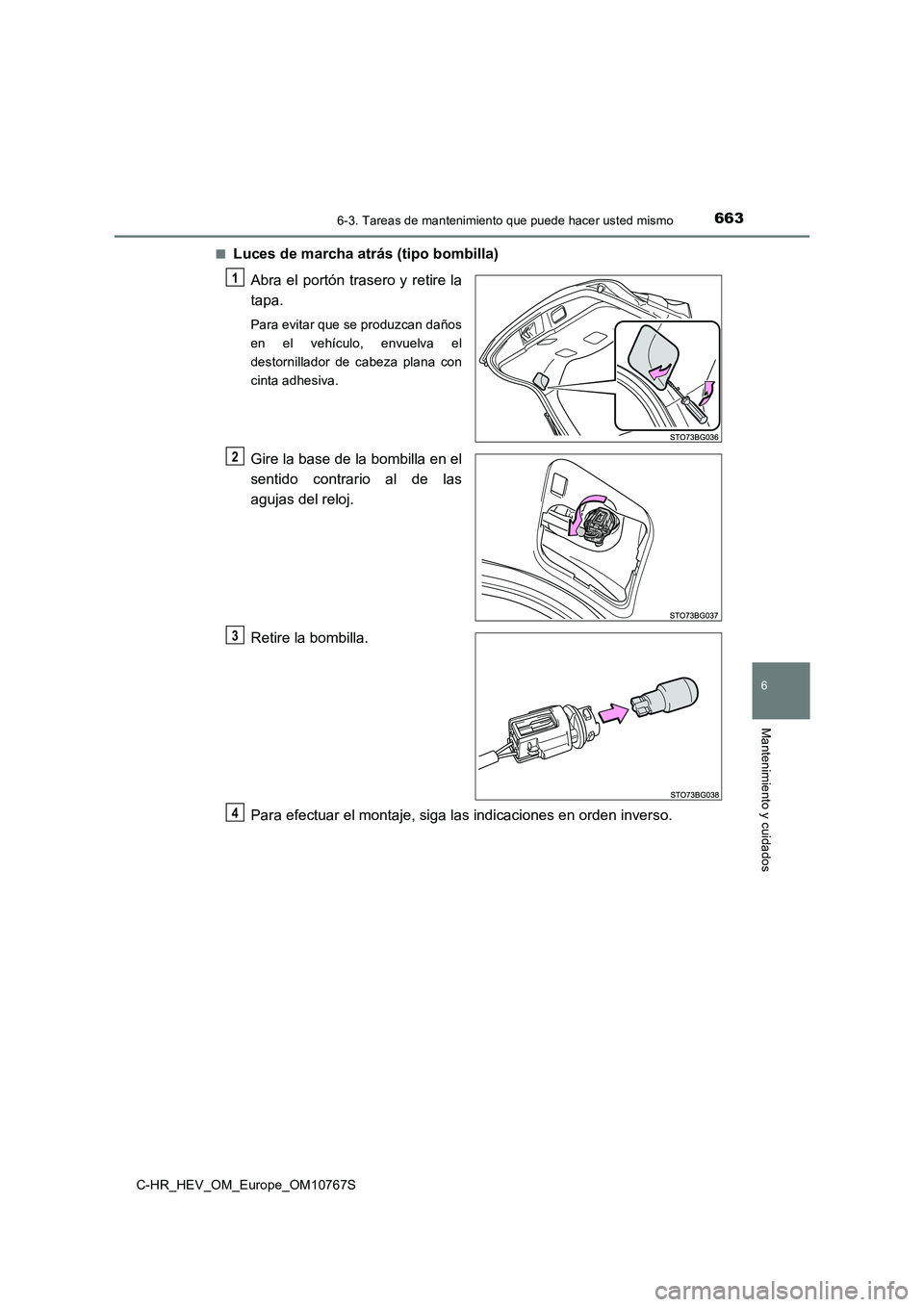

■Luces de marcha atrás (tipo bombilla)
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden invers o.
1
2
3
4

6646-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

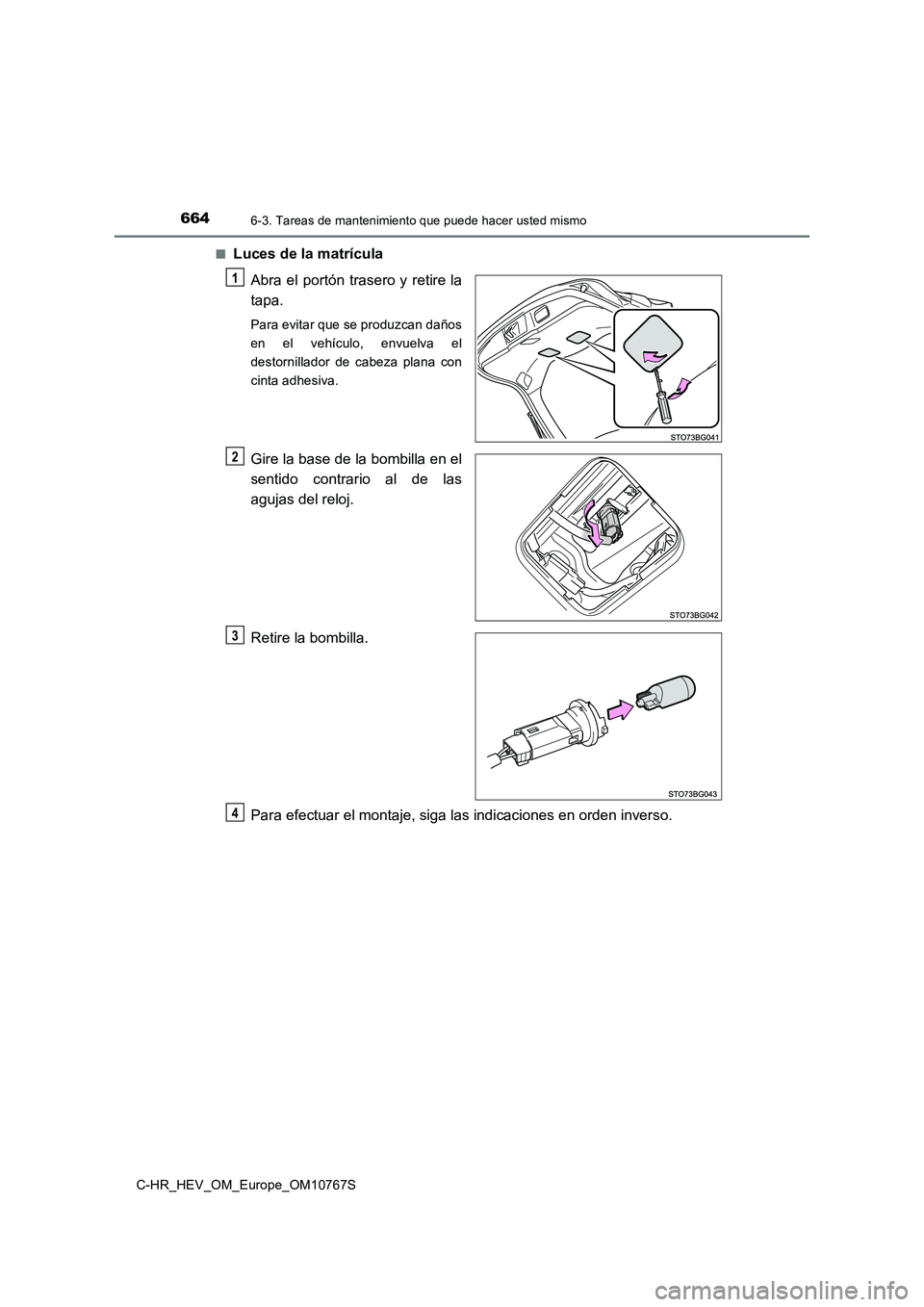

■Luces de la matrícula
Abra el portón trasero y retire la
tapa.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden invers o.
1
2
3
4

6656-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados
â– Luz antiniebla trasera (tipo bombilla)
Gire la base de la bombilla en el
sentido contrario al de las
agujas del reloj.
Retire la bombilla.
Para efectuar el montaje, siga las indicaciones en orden invers o.
1
2
3

6666-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S

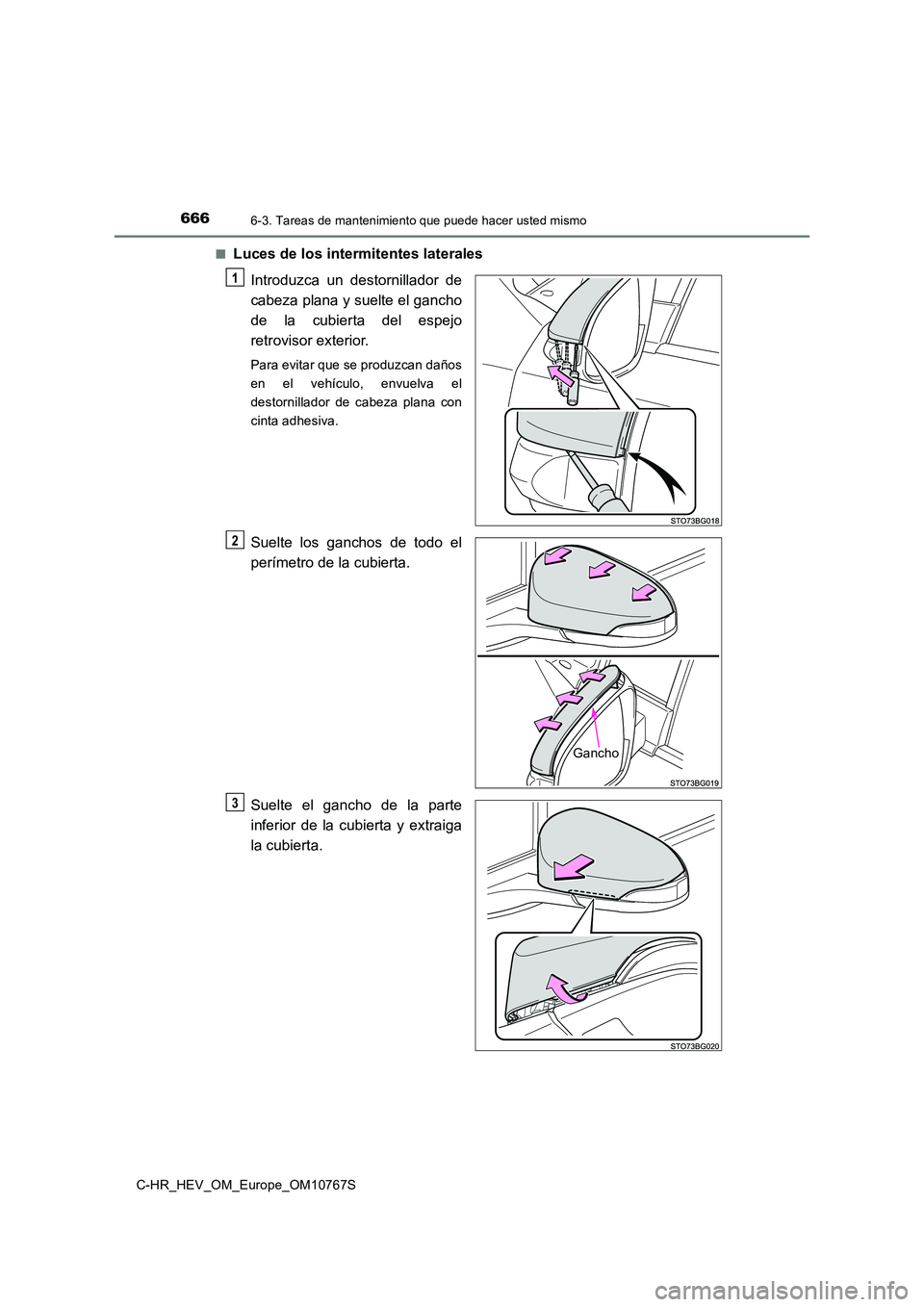

â– Luces de los intermitentes laterales
Introduzca un destornillador de
cabeza plana y suelte el gancho
de la cubierta del espejo
retrovisor exterior.
Para evitar que se produzcan daños
en el vehículo, envuelva el
destornillador de cabeza plana con
cinta adhesiva.
Suelte los ganchos de todo el
perímetro de la cubierta.
Suelte el gancho de la parte
inferior de la cubierta y extraiga
la cubierta.
1
Gancho
O
P

6676-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
6
Mantenimiento y cuidados

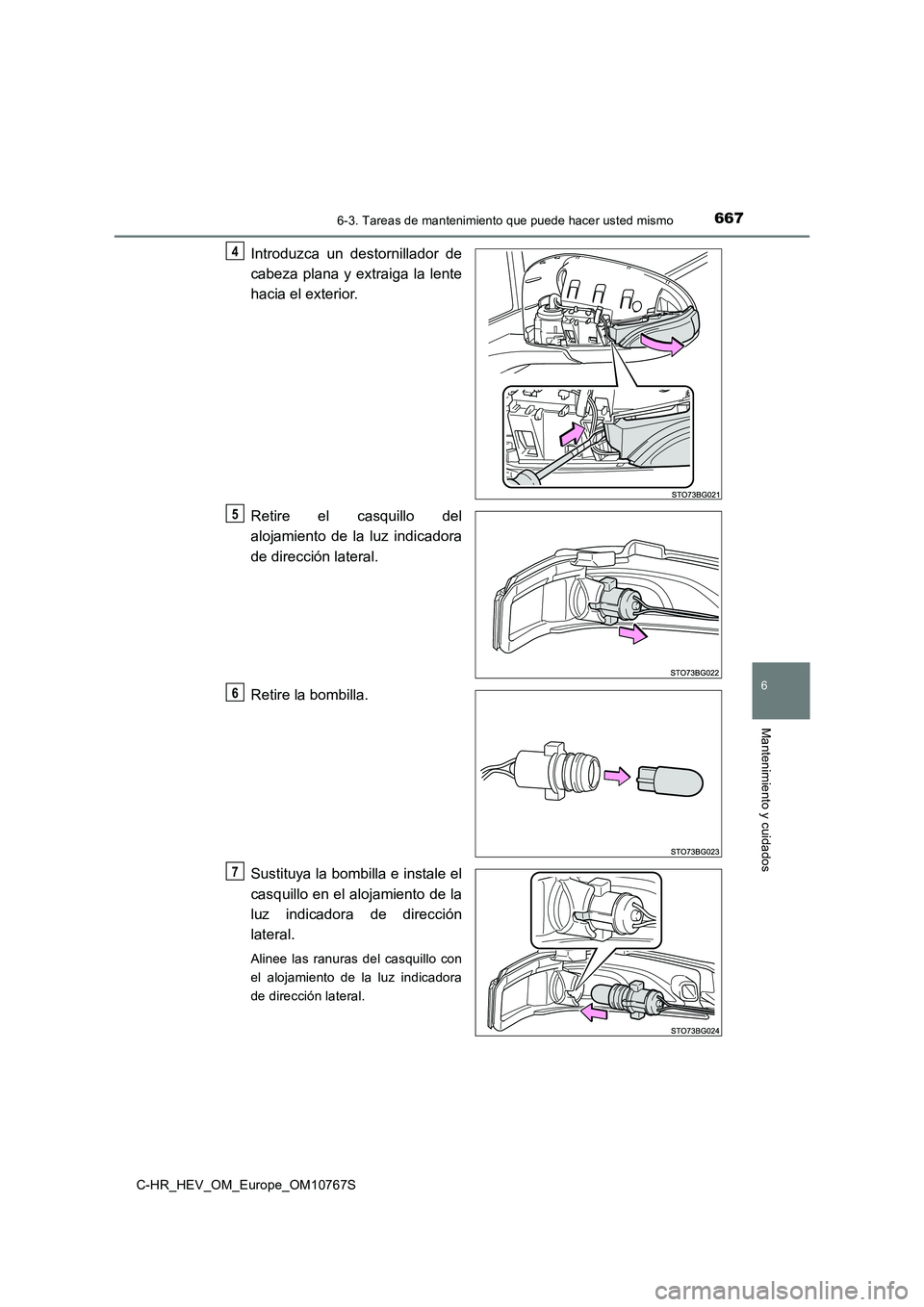

Introduzca un destornillador de
cabeza plana y extraiga la lente
hacia el exterior.
Retire el casquillo del
alojamiento de la luz indicadora
de dirección lateral.
Retire la bombilla.
Sustituya la bombilla e instale el
casquillo en el alojamiento de la
luz indicadora de dirección
lateral.
Alinee las ranuras del casquillo con
el alojamiento de la luz indicadora
de dirección lateral.
4
5
6
7

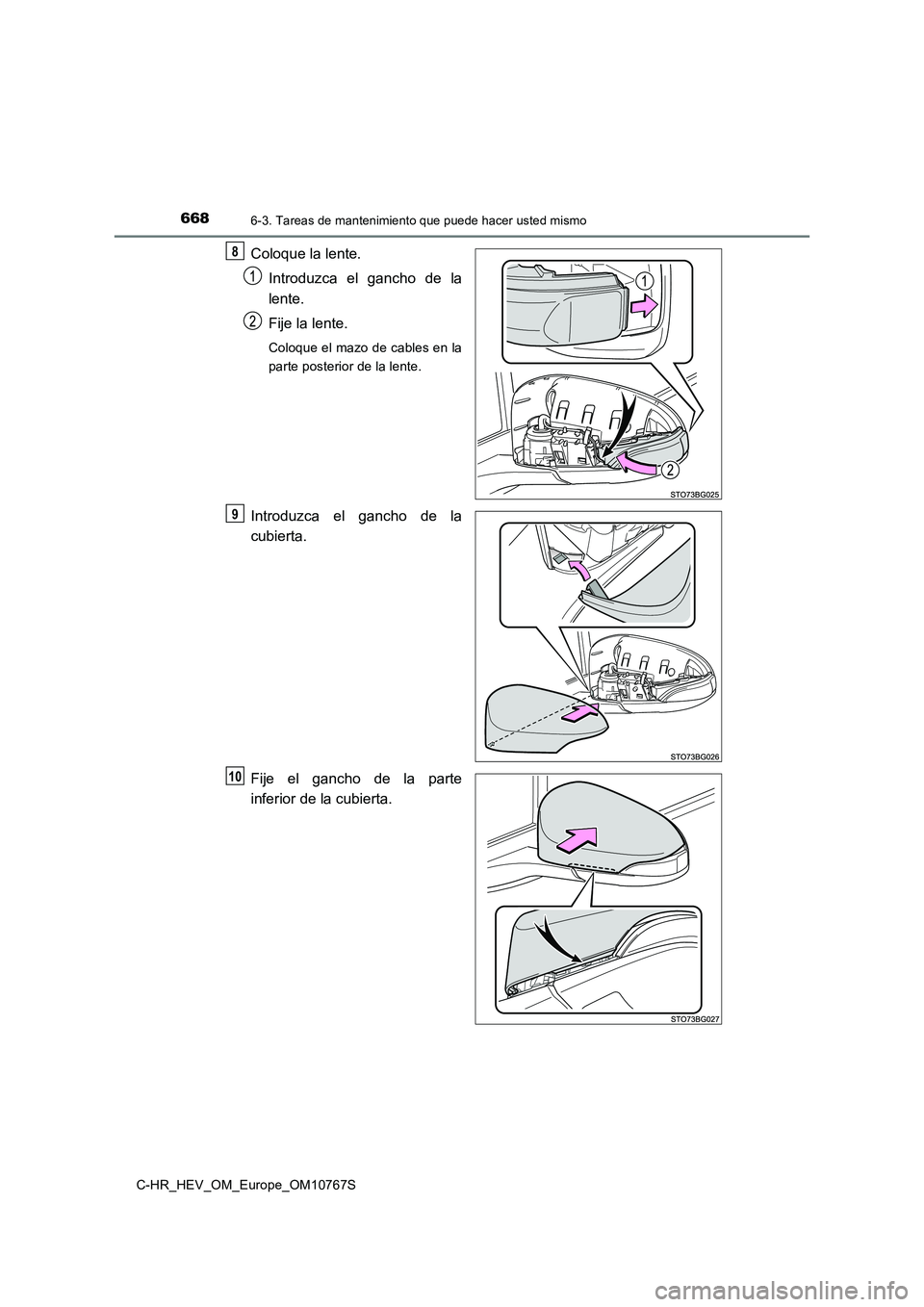

6686-3. Tareas de mantenimiento que puede hacer usted mismo
C-HR_HEV_OM_Europe_OM10767S
Coloque la lente.
Introduzca el gancho de la
lente.
Fije la lente.
Coloque el mazo de cables en la
parte posterior de la lente.
Introduzca el gancho de la
cubierta.
Fije el gancho de la parte
inferior de la cubierta.
8
9
10
