TOYOTA CAMRY 2018 Manuel du propriétaire (in French)

6398-1. Spécifications
8
Caractéristiques du véhicule
CAMRY_D (OM33B95D)
Pneu de taille normale
Roue de secours compacte
Informations relatives aux pneus
Symboles courants des pneus

6408-1. Spécifications
CAMRY_D (OM33B95D)

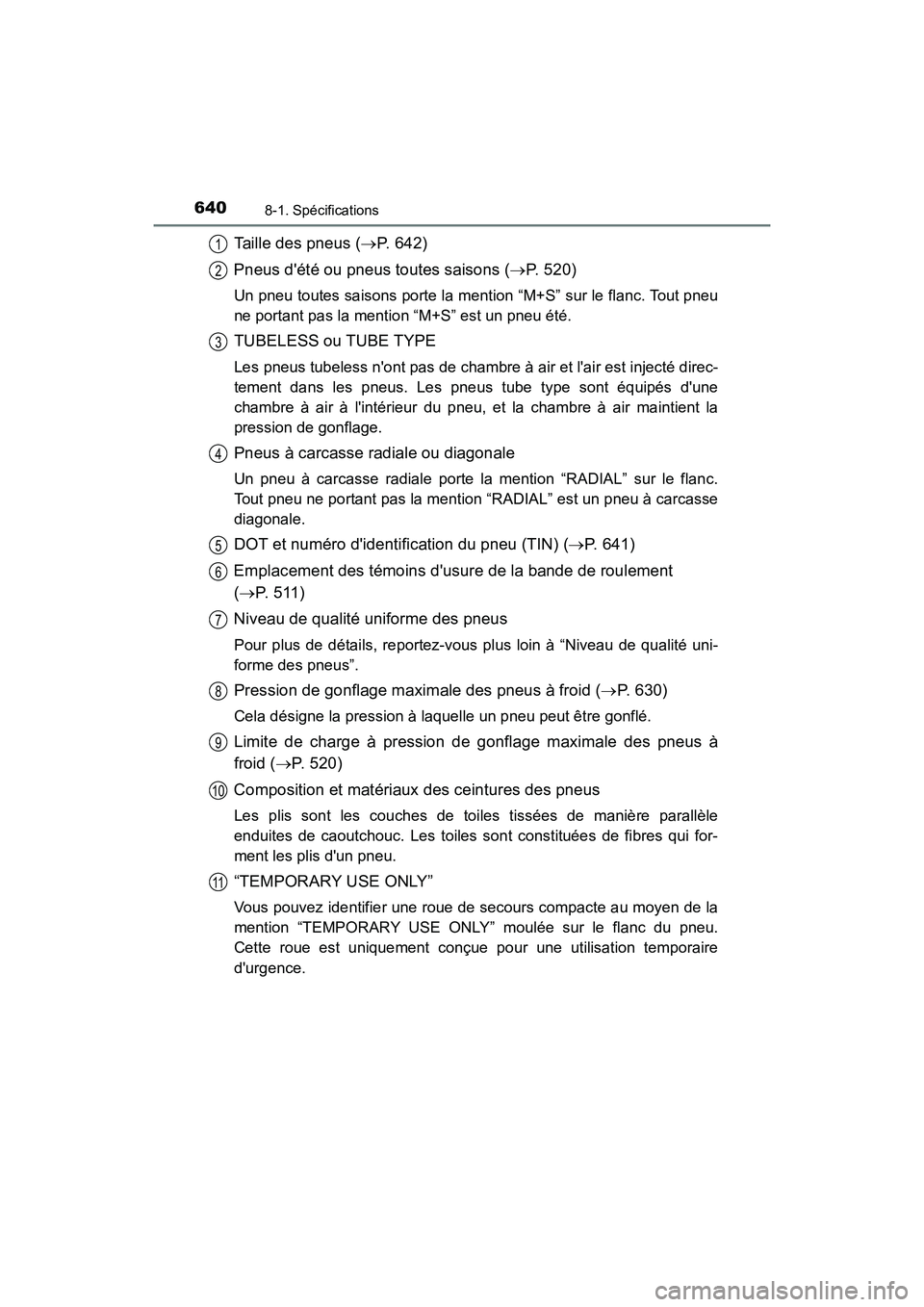

Taille des pneus (P. 642)
Pneus d'été ou pneus toutes saisons ( P. 520)
Un pneu toutes saisons porte la mention “M+S” sur le flanc. Tout pneu
ne portant pas la mention “M+S” est un pneu été.
TUBELESS ou TUBE TYPE
Les pneus tubeless n'ont pas de chambre à air et l'air est injecté direc-
tement dans les pneus. Les pneus tube type sont équipés d'une
chambre à air à l'intérieur du pneu, et la chambre à air maintient la
pression de gonflage.
Pneus à carcasse radiale ou diagonale
Un pneu à carcasse radiale porte la mention “RADIAL” sur le flanc.
Tout pneu ne portant pas la mention “RADIAL” est un pneu à carcasse
diagonale.
DOT et numéro d'identification du pneu (TIN) ( P. 641)
Emplacement des témoins d'usure de la bande de roulement
( P. 5 11 )
Niveau de qualité uniforme des pneus
Pour plus de détails, reportez-vous plus loin à “Niveau de qualité uni-
forme des pneus”.
Pression de gonflage maximale des pneus à froid ( P. 630)
Cela désigne la pression à laquelle un pneu peut être gonflé.
Limite de charge à pression de gonflage maximale des pneus à
froid ( P. 520)
Composition et matériaux des ceintures des pneus
Les plis sont les couches de toiles tissées de manière parallèle
enduites de caoutchouc. Les toiles sont constituées de fibres qui for-
ment les plis d'un pneu.
“TEMPORARY USE ONLY”
Vous pouvez identifier une roue de secours compacte au moyen de la
mention “TEMPORARY USE ONLY” moulée sur le flanc du pneu.
Cette roue est uniquement conçue pour une utilisation temporaire
d'urgence.
1
2
3
4
5
6
7
8
9
10
11

6418-1. Spécifications
8
Caractéristiques du véhicule
CAMRY_D (OM33B95D)

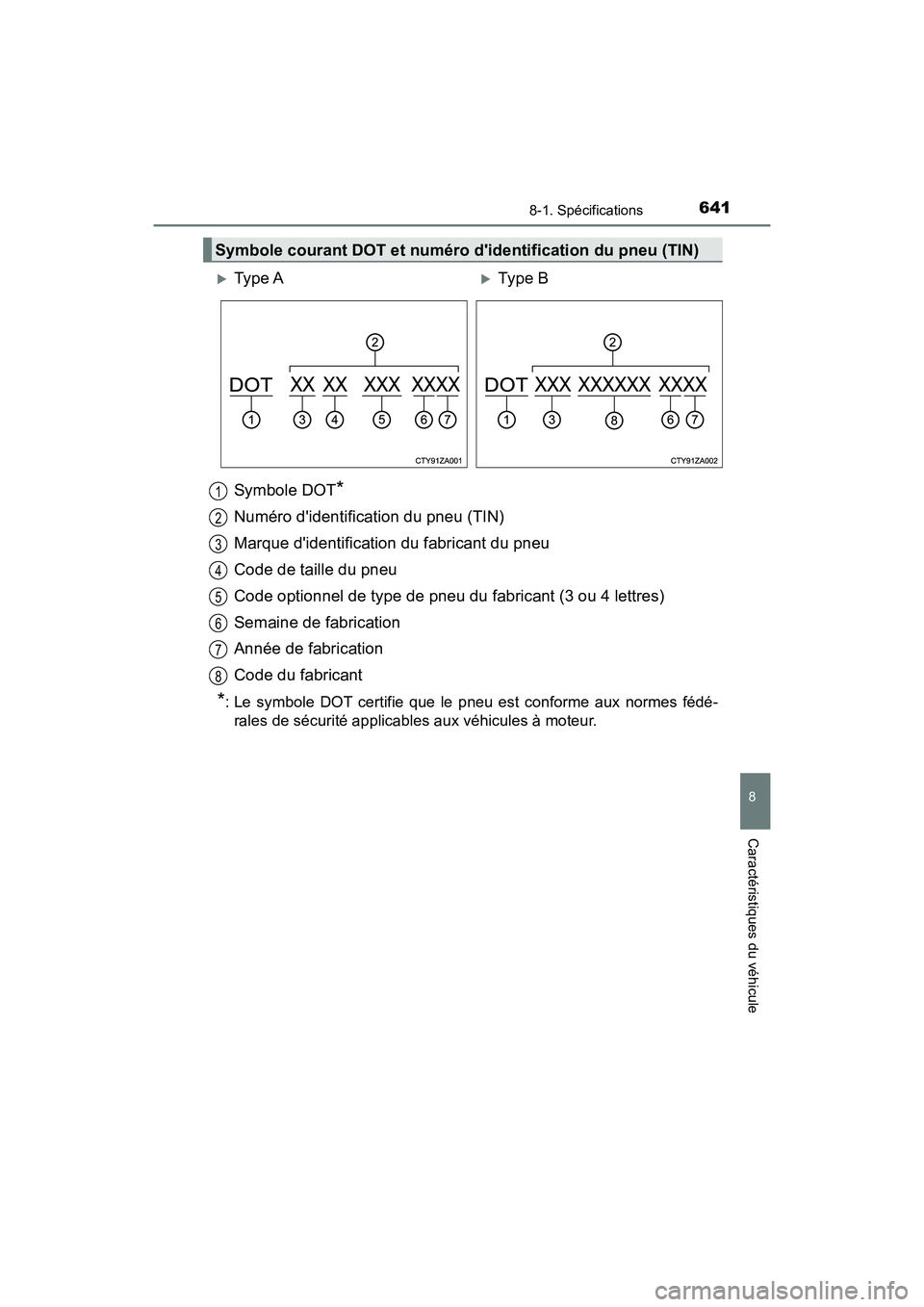

Symbole DOT*
Numéro d'identification du pneu (TIN)
Marque d'identification du fabricant du pneu
Code de taille du pneu
Code optionnel de type de pneu du fabricant (3 ou 4 lettres)
Semaine de fabrication
Année de fabrication
Code du fabricant
*: Le symbole DOT certifie que le pneu est conforme aux normes fédé-
rales de sécurité applicables aux véhicules à moteur.
Symbole courant DOT et numéro d'identification du pneu (TIN)
Type ATy pe B
1
2
3
4
5
6
7
8

6428-1. Spécifications
CAMRY_D (OM33B95D)

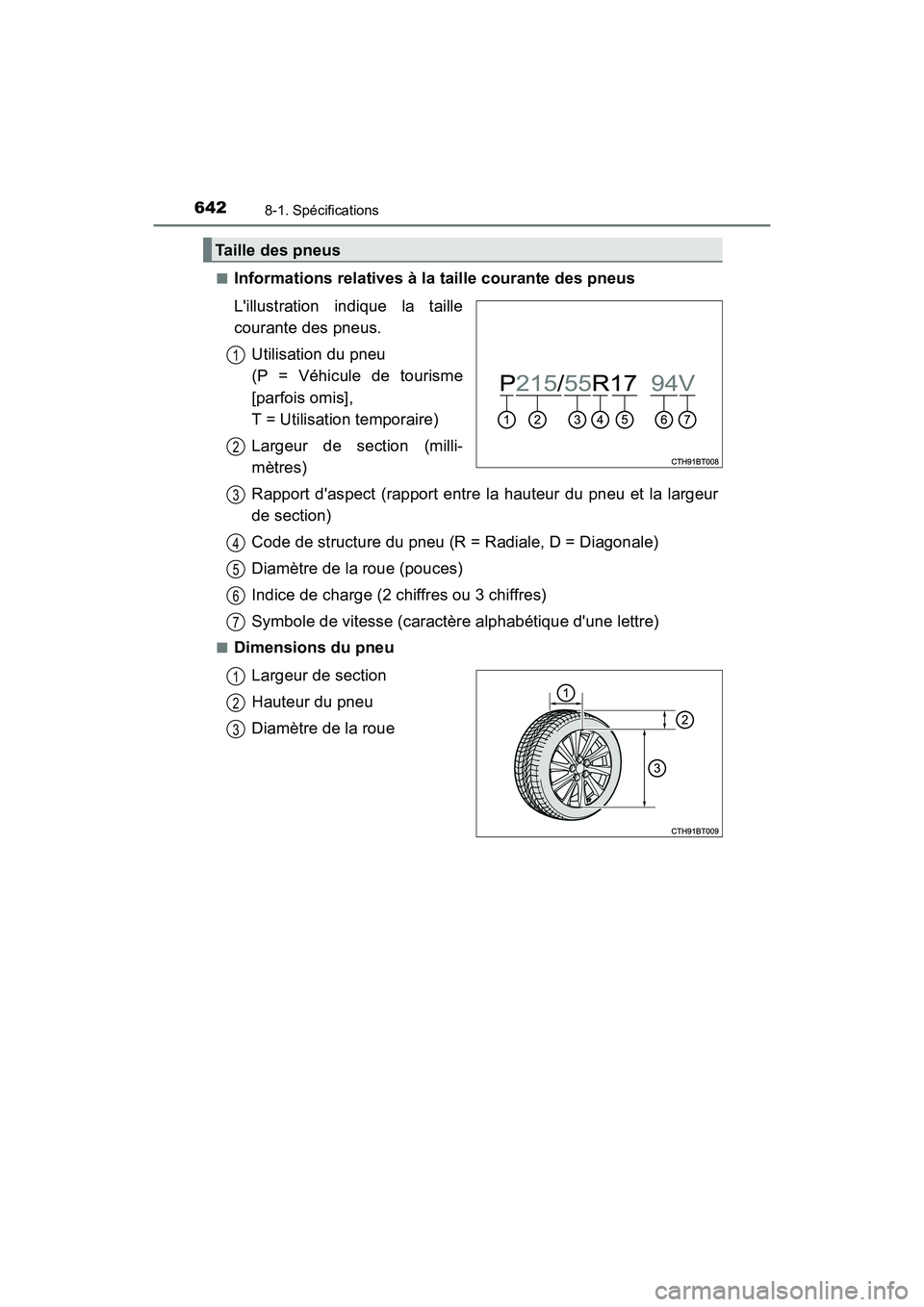

■Informations relatives à la taille courante des pneus
L'illustration indique la taille
courante des pneus.
Utilisation du pneu
(P = Véhicule de tourisme
[parfois omis],
T = Utilisation temporaire)
Largeur de section (milli-
mètres)
Rapport d'aspect (rapport entre la hauteur du pneu et la largeur
de section)
Code de structure du pneu (R = Radiale, D = Diagonale)
Diamètre de la roue (pouces)
Indice de charge (2 chiffres ou 3 chiffres)
Symbole de vitesse (caractère alphabétique d'une lettre)
■Dimensions du pneu
Largeur de section
Hauteur du pneu
Diamètre de la roue
Taille des pneus
1
2
3
4
5
6
7
1
2
3

6438-1. Spécifications
8
Caractéristiques du véhicule
CAMRY_D (OM33B95D)
Ta l o n
Flanc
Épaulement
Bande de roulement
Courroie
Garniture interne
Caoutchouc de renfort
Carcasse
Bordures de jante
Tringles
Bandelette talon
Appellations des parties du pneu
1
2
3
4
5
6
7
8
9
10
11

6448-1. Spécifications
CAMRY_D (OM33B95D)
Ces informations ont été préparées en conformité avec les normes
publiées par l'autorité fédérale chargée de la sécurité routière aux
États-Unis du Ministère des Transports des États-Unis.
Elle informe les acheteurs et/ou clients potentiels des véhicules
Toyota du niveau de qualité uniforme des pneus.
Votre concessionnaire Toyota pourra répondre à toutes les questions
que pourrait vous inspirer la lecture de ces informations.
■Indices de qualité DOT
Tous les pneus de véhicules de tourisme doivent être conformes
aux exigences fédérales en matière de sécurité, et à ces indices.
Les indices de qualité sont indiqués sur le flanc du pneu, le cas
échéant, entre l'épaulement et la largeur de section maximum.
Par exemple: Indice d'usure de la bande de roulement 200 Traction
AA Température A
■Usure de la bande de roulement
L'indice d'usure de la bande de roulement est établi par comparai-
son, en fonction de l'indice d'usure du pneu testé dans des condi-
tions réglementées, sur un banc d'essai homologué par un
organisme officiel.
Par exemple, un pneu doté d'un indice 150 devrait tenir une fois et
demie (1 - 1/2) la durée d'un pneu doté d'un indice 100 par le gou-
vernement.
La performance relative des pneus dépend de leurs conditions d'uti-
lisation. La performance peut varier considérablement selon les
habitudes de conduite, l'entretien, les caractéristiques des routes et
le climat.
Niveau de qualité uniforme des pneus

6458-1. Spécifications
8
Caractéristiques du véhicule
CAMRY_D (OM33B95D)

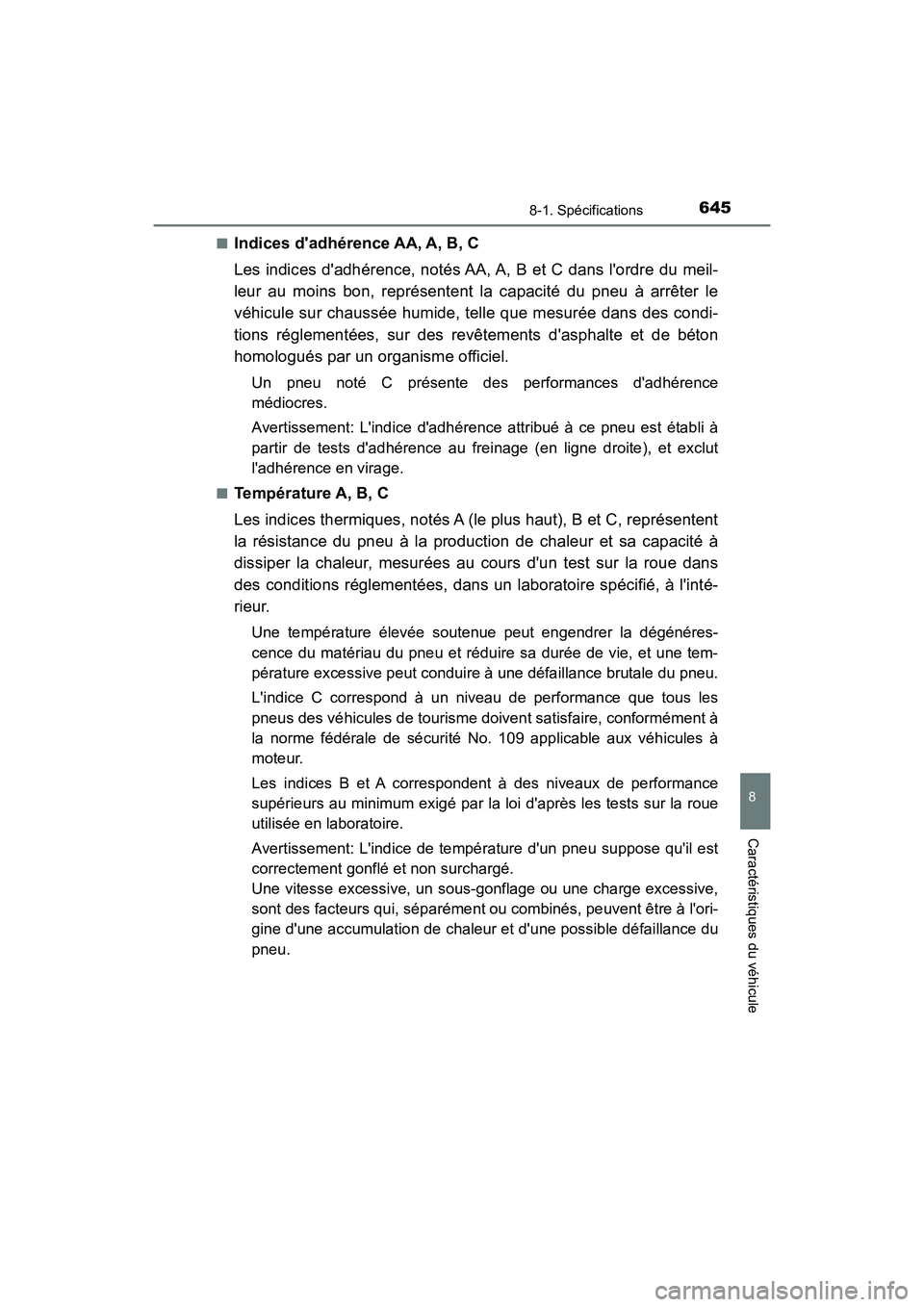

■Indices d'adhérence AA, A, B, C
Les indices d'adhérence, notés AA, A, B et C dans l'ordre du meil-
leur au moins bon, représentent la capacité du pneu à arrêter le
véhicule sur chaussée humide, telle que mesurée dans des condi-
tions réglementées, sur des revêtements d'asphalte et de béton
homologués par un organisme officiel.
Un pneu noté C présente des performances d'adhérence
médiocres.
Avertissement: L'indice d'adhérence attribué à ce pneu est établi à
partir de tests d'adhérence au freinage (en ligne droite), et exclut
l'adhérence en virage.
■Température A, B, C
Les indices thermiques, notés A (le plus haut), B et C, représentent
la résistance du pneu à la production de chaleur et sa capacité à
dissiper la chaleur, mesurées au cours d'un test sur la roue dans
des conditions réglementées, dans un laboratoire spécifié, à l'inté-
rieur.
Une température élevée soutenue peut engendrer la dégénéres-
cence du matériau du pneu et réduire sa durée de vie, et une tem-
pérature excessive peut conduire à une défaillance brutale du pneu.
L'indice C correspond à un niveau de performance que tous les
pneus des véhicules de tourisme doivent satisfaire, conformément à
la norme fédérale de sécurité No. 109 applicable aux véhicules à
moteur.
Les indices B et A correspondent à des niveaux de performance
supérieurs au minimum exigé par la loi d'après les tests sur la roue
utilisée en laboratoire.
Avertissement: L'indice de température d'un pneu suppose qu'il est
correctement gonflé et non surchargé.
Une vitesse excessive, un sous-gonflage ou une charge excessive,
sont des facteurs qui, séparément ou combinés, peuvent être à l'ori-
gine d'une accumulation de chaleur et d'une possible défaillance du
pneu.

6468-1. Spécifications
CAMRY_D (OM33B95D)

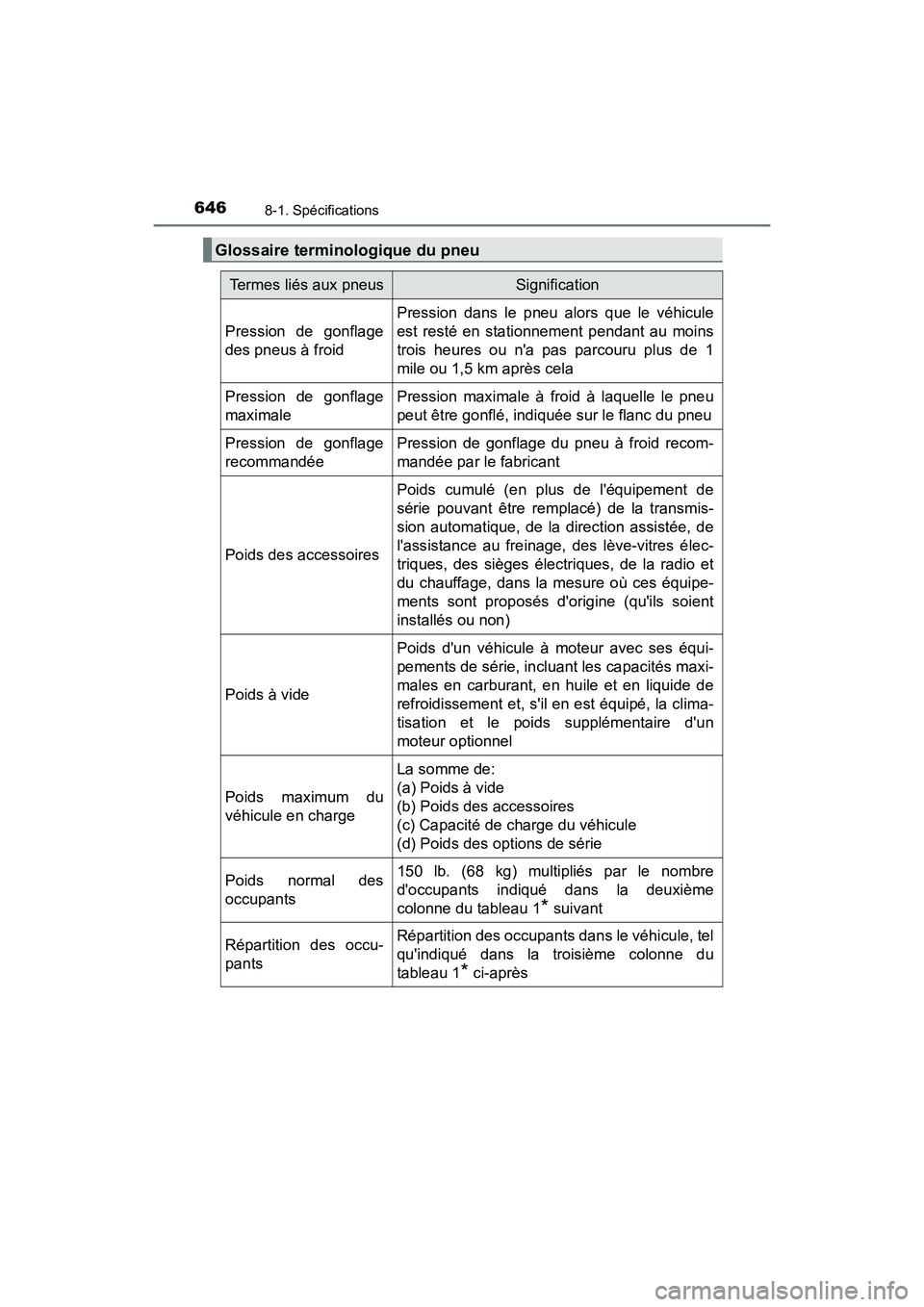

Glossaire terminologique du pneu
Termes liés aux pneusSignification
Pression de gonflage
des pneus à froid
Pression dans le pneu alors que le véhicule
est resté en stationnement pendant au moins
trois heures ou n'a pas parcouru plus de 1
mile ou 1,5 km après cela
Pression de gonflage
maximale
Pression maximale à froid à laquelle le pneu
peut être gonflé, indiquée sur le flanc du pneu
Pression de gonflage
recommandée
Pression de gonflage du pneu à froid recom-
mandée par le fabricant
Poids des accessoires
Poids cumulé (en plus de l'équipement de
série pouvant être remplacé) de la transmis-
sion automatique, de la direction assistée, de
l'assistance au freinage, des lève-vitres élec-
triques, des sièges électriques, de la radio et
du chauffage, dans la mesure où ces équipe-
ments sont proposés d'origine (qu'ils soient
installés ou non)
Poids à vide
Poids d'un véhicule à moteur avec ses équi-
pements de série, incluant les capacités maxi-
males en carburant, en huile et en liquide de
refroidissement et, s'il en est équipé, la clima-
tisation et le poids supplémentaire d'un
moteur optionnel
Poids maximum du
véhicule en charge
La somme de:
(a) Poids à vide
(b) Poids des accessoires
(c) Capacité de charge du véhicule
(d) Poids des options de série
Poids normal des
occupants
150 lb. (68 kg) multipliés par le nombre
d'occupants indiqué dans la deuxième
colonne du tableau 1* suivant
Répartition des occu-
pants
Répartition des occupants dans le véhicule, tel
qu'indiqué dans la troisième colonne du
tableau 1* ci-après

6478-1. Spécifications
8
Caractéristiques du véhicule
CAMRY_D (OM33B95D)

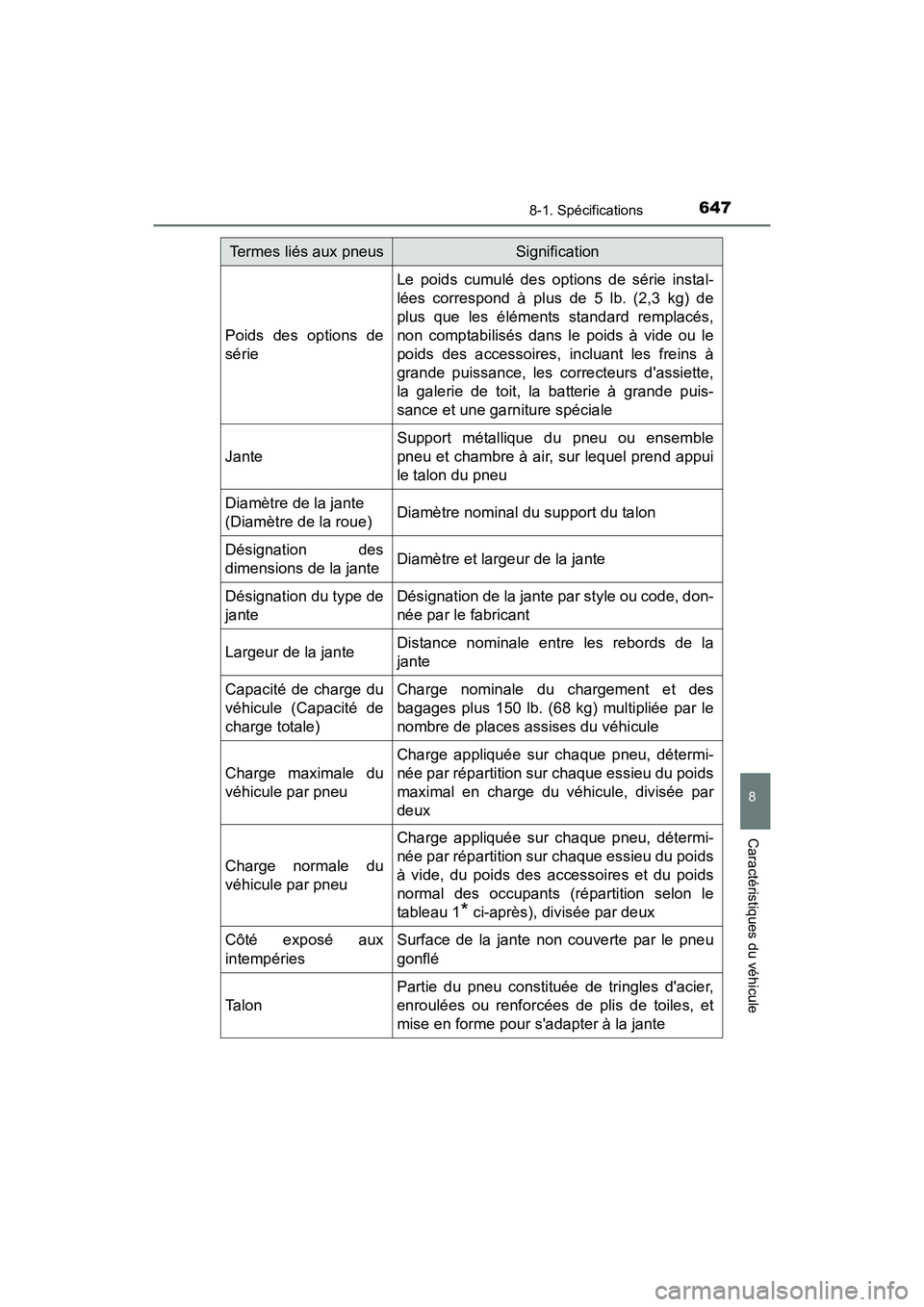

Poids des options de
série
Le poids cumulé des options de série instal-
lées correspond à plus de 5 lb. (2,3 kg) de
plus que les éléments standard remplacés,
non comptabilisés dans le poids à vide ou le
poids des accessoires, incluant les freins à
grande puissance, les correcteurs d'assiette,
la galerie de toit, la batterie à grande puis-
sance et une garniture spéciale
Jante
Support métallique du pneu ou ensemble
pneu et chambre à air, sur lequel prend appui
le talon du pneu
Diamètre de la jante
(Diamètre de la roue)Diamètre nominal du support du talon
Désignation des
dimensions de la janteDiamètre et largeur de la jante
Désignation du type de
jante
Désignation de la jante par style ou code, don-
née par le fabricant
Largeur de la janteDistance nominale entre les rebords de la
jante
Capacité de charge du
véhicule (Capacité de
charge totale)
Charge nominale du chargement et des
bagages plus 150 lb. (68 kg) multipliée par le
nombre de places assises du véhicule
Charge maximale du
véhicule par pneu
Charge appliquée sur chaque pneu, détermi-
née par répartition sur chaque essieu du poids
maximal en charge du véhicule, divisée par
deux
Charge normale du
véhicule par pneu
Charge appliquée sur chaque pneu, détermi-
née par répartition sur chaque essieu du poids
à vide, du poids des accessoires et du poids
normal des occupants (répartition selon le
tableau 1* ci-après), divisée par deux
Côté exposé aux
intempéries
Surface de la jante non couverte par le pneu
gonflé
Ta l o n
Partie du pneu constituée de tringles d'acier,
enroulées ou renforcées de plis de toiles, et
mise en forme pour s'adapter à la jante
Termes liés aux pneusSignification

6488-1. Spécifications
CAMRY_D (OM33B95D)

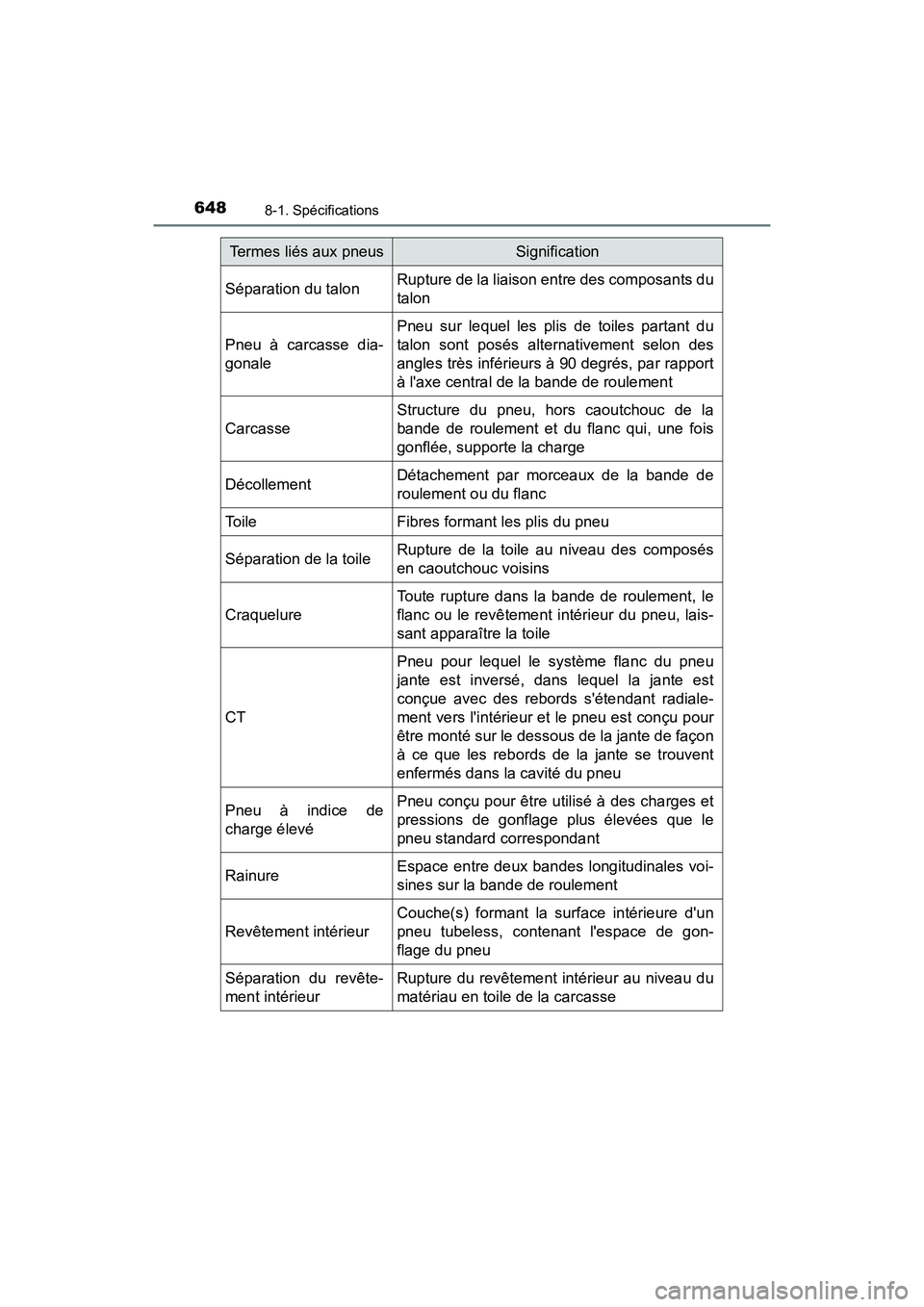

Séparation du talonRupture de la liaison entre des composants du
talon
Pneu à carcasse dia-
gonale
Pneu sur lequel les plis de toiles partant du
talon sont posés alternativement selon des
angles très inférieurs à 90 degrés, par rapport
à l'axe central de la bande de roulement
Carcasse
Structure du pneu, hors caoutchouc de la
bande de roulement et du flanc qui, une fois
gonflée, supporte la charge
DécollementDétachement par morceaux de la bande de
roulement ou du flanc
To i l eFibres formant les plis du pneu
Séparation de la toileRupture de la toile au niveau des composés
en caoutchouc voisins
Craquelure
Toute rupture dans la bande de roulement, le
flanc ou le revêtement intérieur du pneu, lais-
sant apparaître la toile
CT
Pneu pour lequel le système flanc du pneu
jante est inversé, dans lequel la jante est
conçue avec des rebords s'étendant radiale-
ment vers l'intérieur et le pneu est conçu pour
être monté sur le dessous de la jante de façon
à ce que les rebords de la jante se trouvent
enfermés dans la cavité du pneu
Pneu à indice de
charge élevé
Pneu conçu pour être utilisé à des charges et
pressions de gonflage plus élevées que le
pneu standard correspondant
RainureEspace entre deux bandes longitudinales voi-
sines sur la bande de roulement
Revêtement intérieur
Couche(s) formant la surface intérieure d'un
pneu tubeless, contenant l'espace de gon-
flage du pneu
Séparation du revête-
ment intérieur
Rupture du revêtement intérieur au niveau du
matériau en toile de la carcasse
Termes liés aux pneusSignification
