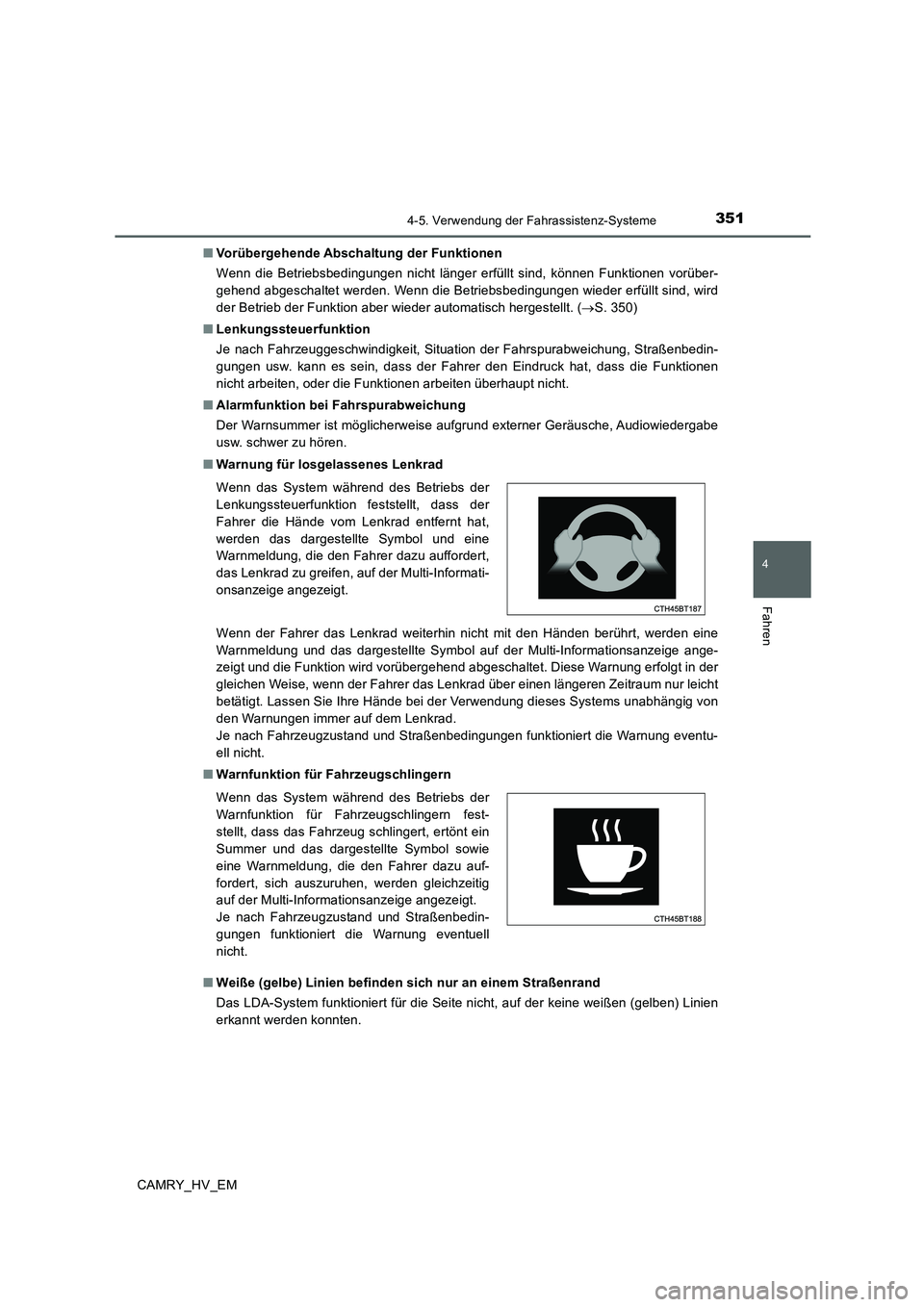

3514-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM■Vorübergehende Abschaltung der Funktionen
Wenn die Betriebsbedingungen nicht länger erfüllt sind, können Funktionen vorüber-
gehend abgeschaltet werden. Wenn die Betriebsbedingungen wieder erfüllt sind, wird
der Betrieb der Funktion aber wieder automatisch hergestellt. (→S. 350)
■Lenkungssteuerfunktion
Je nach Fahrzeuggeschwindigkeit, Situation der Fahrspurabweichung, Straßenbedin-
gungen usw. kann es sein, dass der Fahrer den Eindruck hat, dass die Funktionen
nicht arbeiten, oder die Funktionen arbeiten überhaupt nicht.
■Alarmfunktion bei Fahrspurabweichung
Der Warnsummer ist möglicherweise aufgrund externer Geräusche, Audiowiedergabe
usw. schwer zu hören.
■Warnung für losgelassenes Lenkrad
Wenn der Fahrer das Lenkrad weiterhin nicht mit den Händen berührt, werden eine
Warnmeldung und das dargestellte Symbol auf der Multi-Informationsanzeige ange-
zeigt und die Funktion wird vorübergehend abgeschaltet. Diese Warnung erfolgt in der
gleichen Weise, wenn der Fahrer das Lenkrad über einen längeren Zeitraum nur leicht
betätigt. Lassen Sie Ihre Hände bei der Verwendung dieses Systems unabhängig von
den Warnungen immer auf dem Lenkrad.
Je nach Fahrzeugzustand und Straßenbedingungen funktioniert die Warnung eventu-
ell nicht.
■Warnfunktion für Fahrzeugschlingern
■Weiße (gelbe) Linien befinden sich nur an einem Straßenrand
Das LDA-System funktioniert für die Seite nicht, auf der keine weißen (gelben) Linien
erkannt werden konnten. Wenn das System während des Betriebs der
Lenkungssteuerfunktion feststellt, dass der
Fahrer die Hände vom Lenkrad entfernt hat,
werden das dargestellte Symbol und eine
Warnmeldung, die den Fahrer dazu auffordert,
das Lenkrad zu greifen, auf der Multi-Informati-
onsanzeige angezeigt.
Wenn das System während des Betriebs der
Warnfunktion für Fahrzeugschlingern fest-
stellt, dass das Fahrzeug schlingert, ertönt ein
Summer und das dargestellte Symbol sowie
eine Warnmeldung, die den Fahrer dazu auf-
fordert, sich auszuruhen, werden gleichzeitig
auf der Multi-Informationsanzeige angezeigt.
Je nach Fahrzeugzustand und Straßenbedin-
gungen funktioniert die Warnung eventuell
nicht.

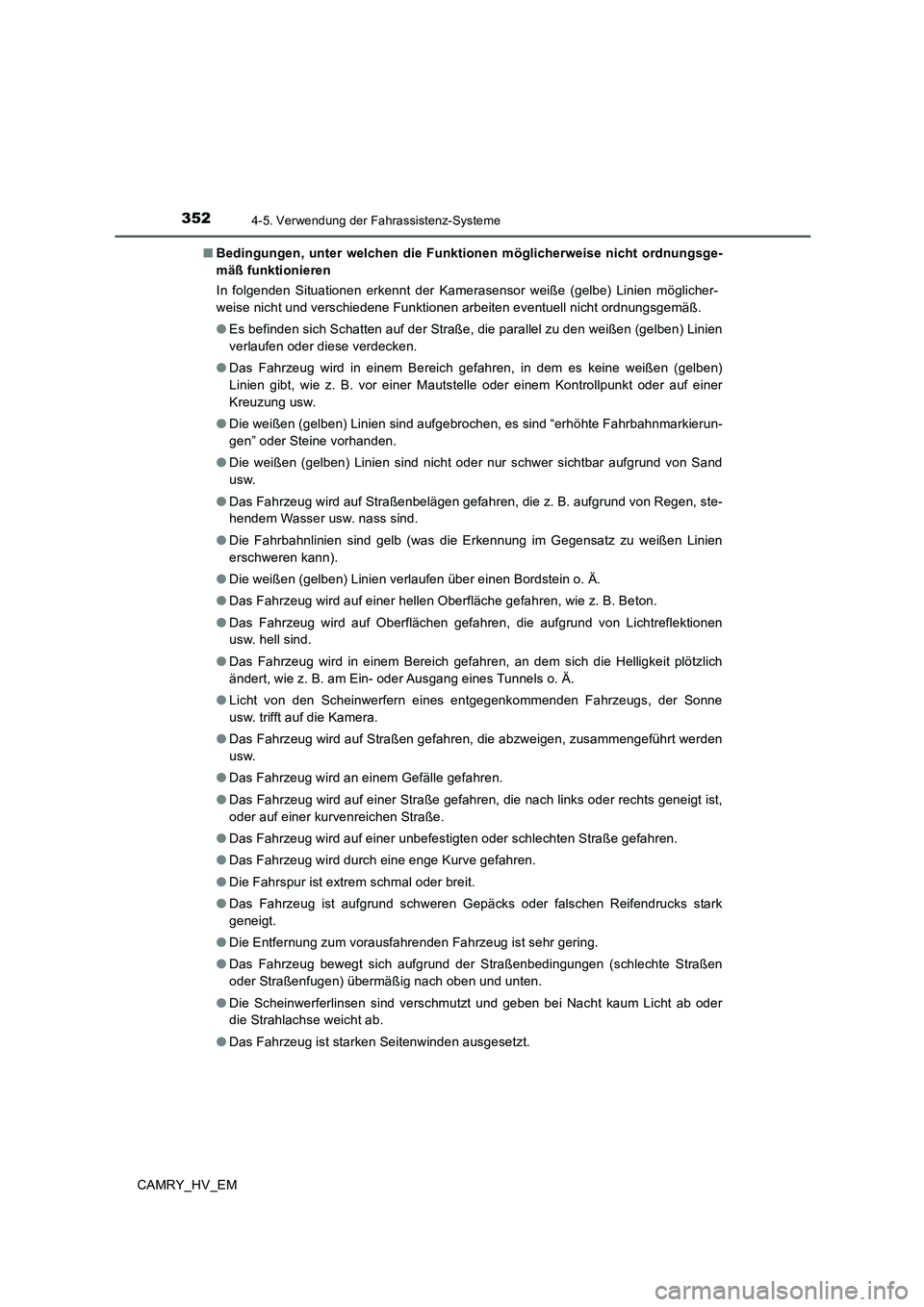

3524-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM■Bedingungen, unter welchen die Funktionen möglicherweise nicht ordnungsge-
mäß funktionieren
In folgenden Situationen erkennt der Kamerasensor weiße (gelbe) Linien möglicher-
weise nicht und verschiedene Funktionen arbeiten eventuell nicht ordnungsgemäß.
●Es befinden sich Schatten auf der Straße, die parallel zu den weißen (gelben) Linien
verlaufen oder diese verdecken.
●Das Fahrzeug wird in einem Bereich gefahren, in dem es keine weißen (gelben)
Linien gibt, wie z. B. vor einer Mautstelle oder einem Kontrollpunkt oder auf einer
Kreuzung usw.
●Die weißen (gelben) Linien sind aufgebrochen, es sind “erhöhte Fahrbahnmarkierun-
gen” oder Steine vorhanden.
●Die weißen (gelben) Linien sind nicht oder nur schwer sichtbar aufgrund von Sand
usw.
●Das Fahrzeug wird auf Straßenbelägen gefahren, die z. B. aufgrund von Regen, ste-
hendem Wasser usw. nass sind.
●Die Fahrbahnlinien sind gelb (was die Erkennung im Gegensatz zu weißen Linien
erschweren kann).
●Die weißen (gelben) Linien verlaufen über einen Bordstein o. Ä.
●Das Fahrzeug wird auf einer hellen Oberfläche gefahren, wie z. B. Beton.
●Das Fahrzeug wird auf Oberflächen gefahren, die aufgrund von Lichtreflektionen
usw. hell sind.
●Das Fahrzeug wird in einem Bereich gefahren, an dem sich die Helligkeit plötzlich
ändert, wie z. B. am Ein- oder Ausgang eines Tunnels o. Ä.
●Licht von den Scheinwerfern eines entgegenkommenden Fahrzeugs, der Sonne
usw. trifft auf die Kamera.
●Das Fahrzeug wird auf Straßen gefahren, die abzweigen, zusammengeführt werden
usw.
●Das Fahrzeug wird an einem Gefälle gefahren.
●Das Fahrzeug wird auf einer Straße gefahren, die nach links oder rechts geneigt ist,
oder auf einer kurvenreichen Straße.
●Das Fahrzeug wird auf einer unbefestigten oder schlechten Straße gefahren.
●Das Fahrzeug wird durch eine enge Kurve gefahren.
●Die Fahrspur ist extrem schmal oder breit.
●Das Fahrzeug ist aufgrund schweren Gepäcks oder falschen Reifendrucks stark
geneigt.
●Die Entfernung zum vorausfahrenden Fahrzeug ist sehr gering.
●Das Fahrzeug bewegt sich aufgrund der Straßenbedingungen (schlechte Straßen
oder Straßenfugen) übermäßig nach oben und unten.
●Die Scheinwerferlinsen sind verschmutzt und geben bei Nacht kaum Licht ab oder
die Strahlachse weicht ab.
●Das Fahrzeug ist starken Seitenwinden ausgesetzt.

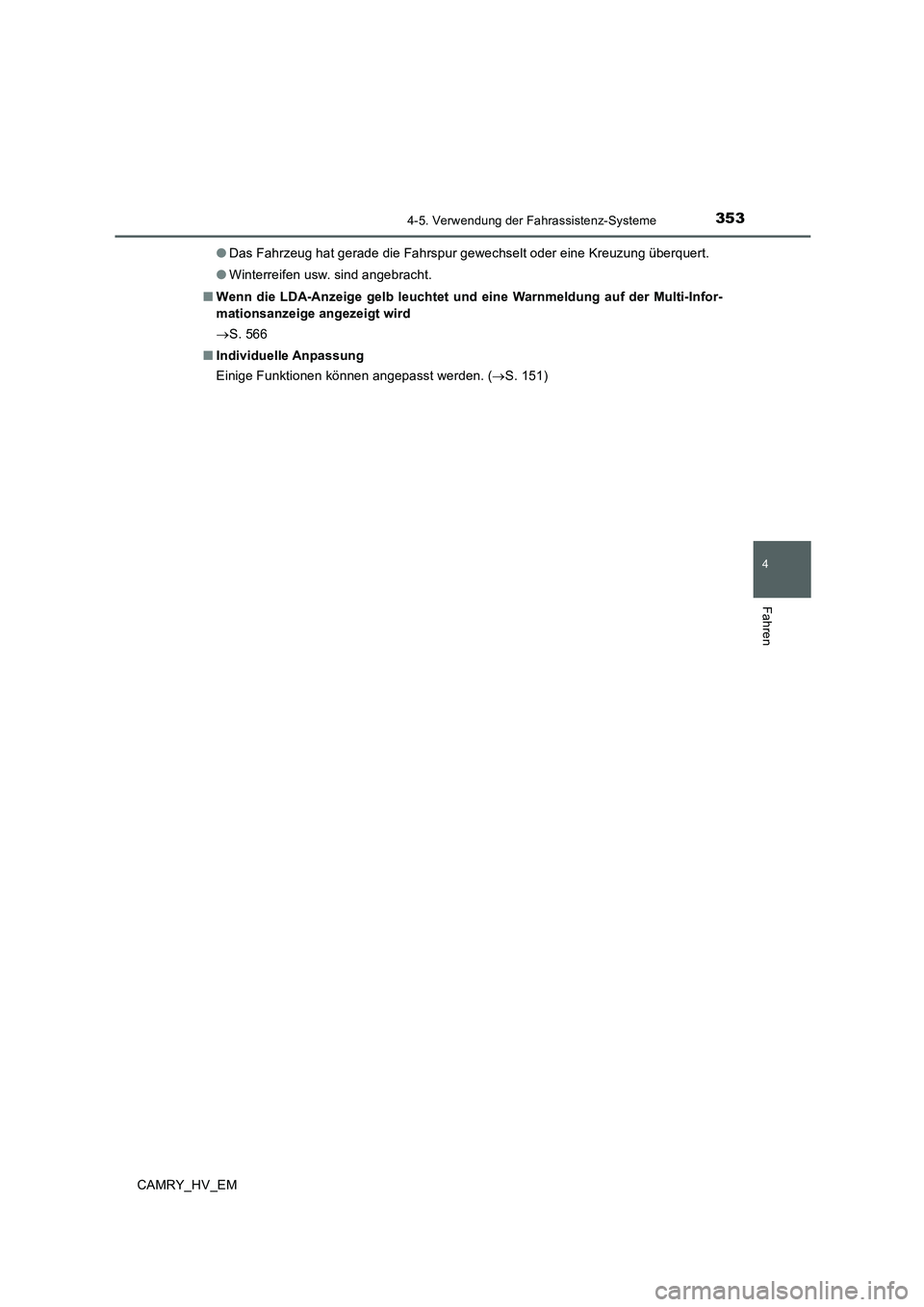

3534-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM●Das Fahrzeug hat gerade die Fahrspur gewechselt oder eine Kreuzung überquert.
●Winterreifen usw. sind angebracht.
■Wenn die LDA-Anzeige gelb leuchtet und eine Warnmeldung auf der Multi-Infor-
mationsanzeige angezeigt wird
→S. 566
■Individuelle Anpassung
Einige Funktionen können angepasst werden. (→S. 151)

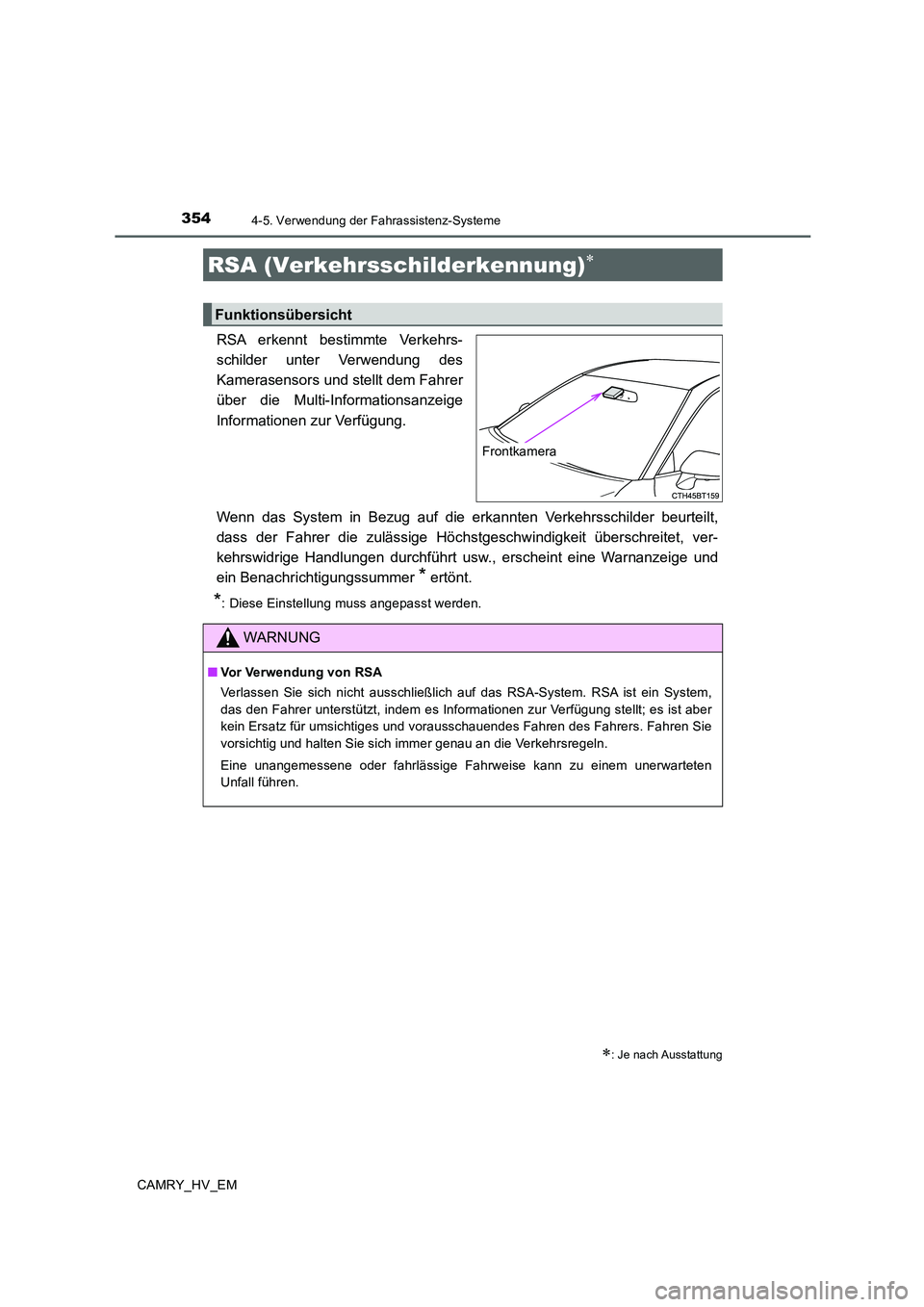

3544-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
RSA erkennt bestimmte Verkehrs-
schilder unter Verwendung des
Kamerasensors und stellt dem Fahrer
über die Multi-Informationsanzeige
Informationen zur Verfügung.
Wenn das System in Bezug auf die erkannten Verkehrsschilder beurteilt,
dass der Fahrer die zulässige Höchstgeschwindigkeit überschreitet, ver-
kehrswidrige Handlungen durchführt usw., erscheint eine Warnanzeige und
ein Benachrichtigungssummer
* ertönt.
*: Diese Einstellung muss angepasst werden.
RSA (Verkehrsschilderkennung)∗
∗: Je nach Ausstattung
Funktionsübersicht
Frontkamera
WARNUNG
■Vor Verwendung von RSA
Verlassen Sie sich nicht ausschließlich auf das RSA-System. RSA ist ein System,
das den Fahrer unterstützt, indem es Informationen zur Verfügung stellt; es ist aber
kein Ersatz für umsichtiges und vorausschauendes Fahren des Fahrers. Fahren Sie
vorsichtig und halten Sie sich immer genau an die Verkehrsregeln.
Eine unangemessene oder fahrlässige Fahrweise kann zu einem unerwarteten
Unfall führen.

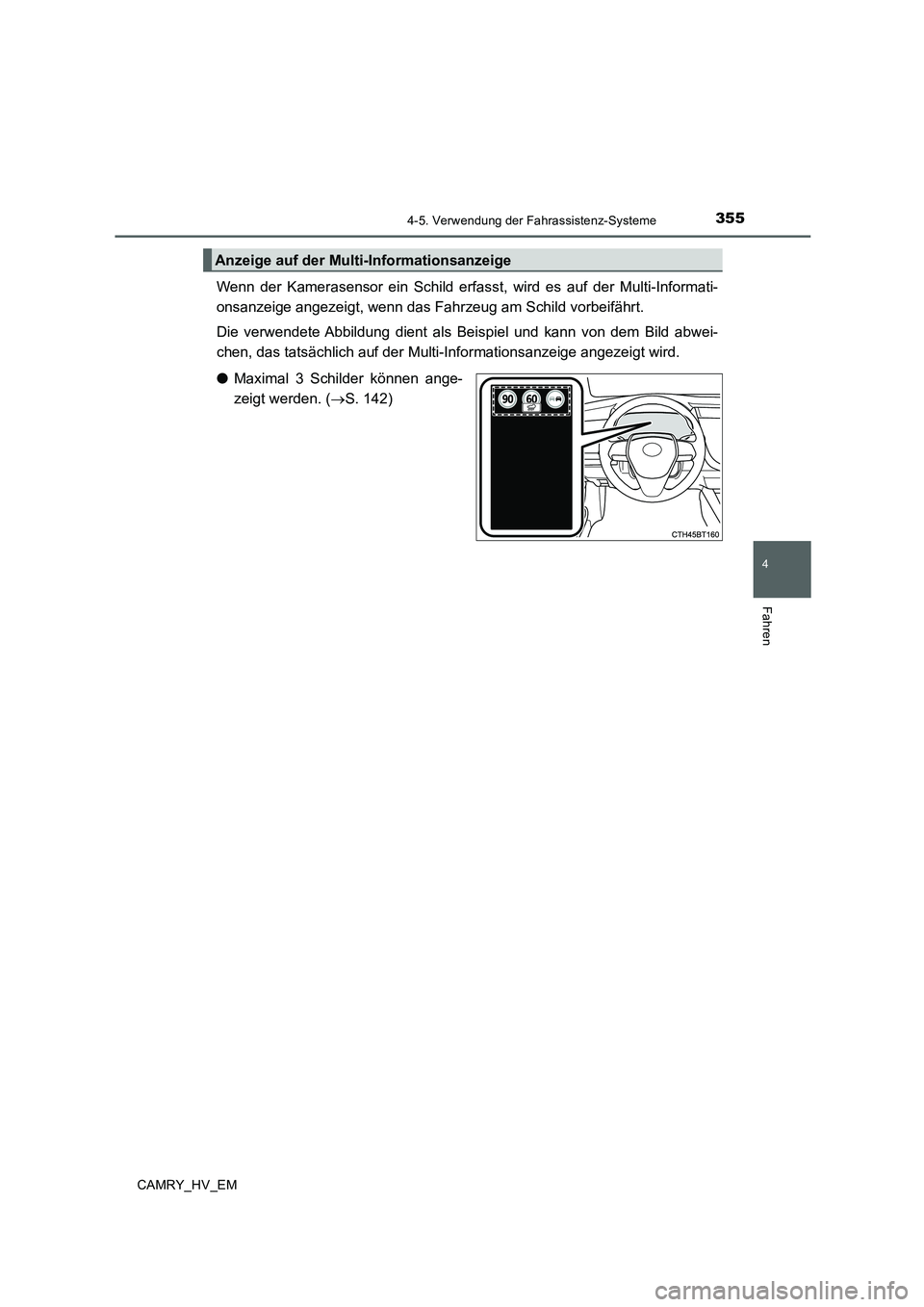

3554-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
Wenn der Kamerasensor ein Schild erfasst, wird es auf der Multi-Informati-
onsanzeige angezeigt, wenn das Fahrzeug am Schild vorbeifährt.
Die verwendete Abbildung dient als Beispiel und kann von dem Bild abwei-
chen, das tatsächlich auf der Multi-Informationsanzeige angezeigt wird.
●Maximal 3 Schilder können ange-
zeigt werden. (→S. 142)
Anzeige auf der Multi-Informationsanzeige

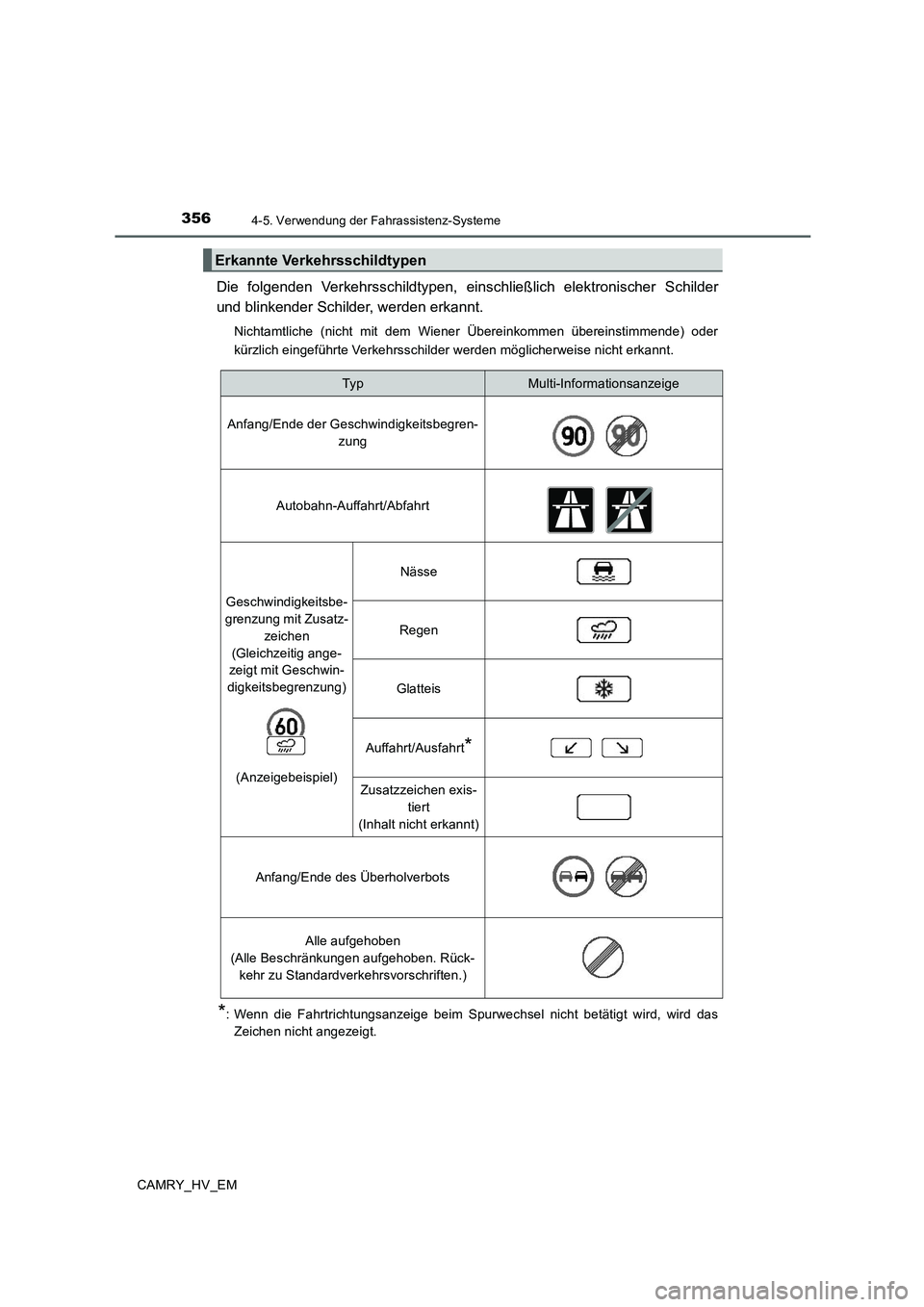

3564-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
Die folgenden Verkehrsschildtypen, einschließlich elektronischer Schilder
und blinkender Schilder, werden erkannt.
Nichtamtliche (nicht mit dem Wiener Übereinkommen übereinstimmende) oder
kürzlich eingeführte Verkehrsschilder werden möglicherweise nicht erkannt.
*: Wenn die Fahrtrichtungsanzeige beim Spurwechsel nicht betätigt wird, wird das
Zeichen nicht angezeigt.
Erkannte Verkehrsschildtypen
TypMulti-Informationsanzeige
Anfang/Ende der Geschwindigkeitsbegren-
zung
Autobahn-Auffahrt/Abfahrt
Geschwindigkeitsbe-
grenzung mit Zusatz-
zeichen
(Gleichzeitig ange-
zeigt mit Geschwin-
digkeitsbegrenzung)
(Anzeigebeispiel)
Nässe
Regen
Glatteis
Auffahrt/Ausfahrt*
Zusatzzeichen exis-
tiert
(Inhalt nicht erkannt)
Anfang/Ende des Überholverbots
Alle aufgehoben
(Alle Beschränkungen aufgehoben. Rück-
kehr zu Standardverkehrsvorschriften.)

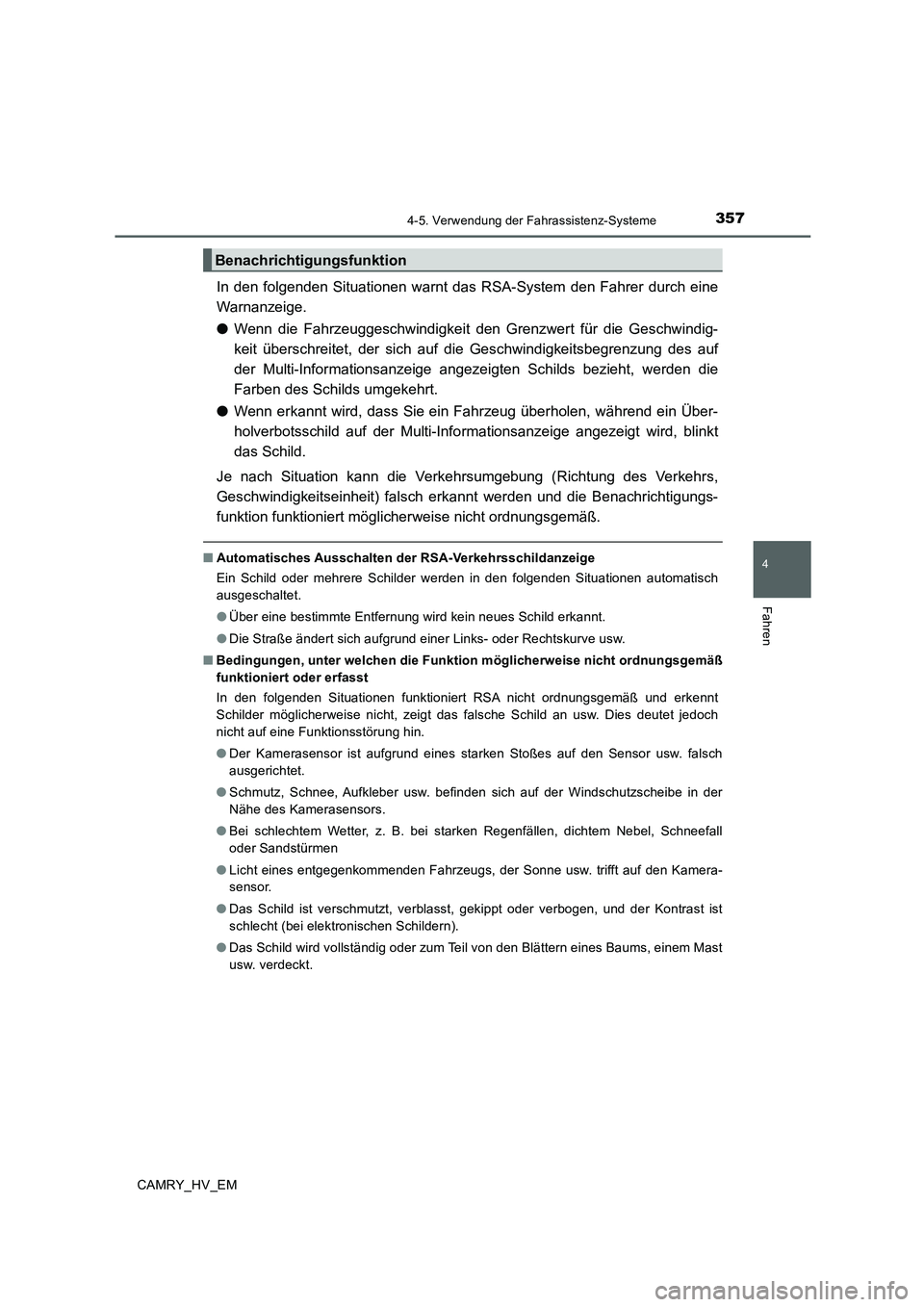

3574-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
In den folgenden Situationen warnt das RSA-System den Fahrer durch eine
Warnanzeige.
●Wenn die Fahrzeuggeschwindigkeit den Grenzwert für die Geschwindig-
keit überschreitet, der sich auf die Geschwindigkeitsbegrenzung des auf
der Multi-Informationsanzeige angezeigten Schilds bezieht, werden die
Farben des Schilds umgekehrt.
●Wenn erkannt wird, dass Sie ein Fahrzeug überholen, während ein Über-
holverbotsschild auf der Multi-Informationsanzeige angezeigt wird, blinkt
das Schild.
Je nach Situation kann die Verkehrsumgebung (Richtung des Verkehrs,
Geschwindigkeitseinheit) falsch erkannt werden und die Benachrichtigungs-
funktion funktioniert möglicherweise nicht ordnungsgemäß.
■Automatisches Ausschalten der RSA-Verkehrsschildanzeige
Ein Schild oder mehrere Schilder werden in den folgenden Situationen automatisch
ausgeschaltet.
●Über eine bestimmte Entfernung wird kein neues Schild erkannt.
●Die Straße ändert sich aufgrund einer Links- oder Rechtskurve usw.
■Bedingungen, unter welchen die Funktion möglicherweise nicht ordnungsgemäß
funktioniert oder erfasst
In den folgenden Situationen funktioniert RSA nicht ordnungsgemäß und erkennt
Schilder möglicherweise nicht, zeigt das falsche Schild an usw. Dies deutet jedoch
nicht auf eine Funktionsstörung hin.
●Der Kamerasensor ist aufgrund eines starken Stoßes auf den Sensor usw. falsch
ausgerichtet.
●Schmutz, Schnee, Aufkleber usw. befinden sich auf der Windschutzscheibe in der
Nähe des Kamerasensors.
●Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen
●Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft auf den Kamera-
sensor.
●Das Schild ist verschmutzt, verblasst, gekippt oder verbogen, und der Kontrast ist
schlecht (bei elektronischen Schildern).
●Das Schild wird vollständig oder zum Teil von den Blättern eines Baums, einem Mast
usw. verdeckt.
Benachrichtigungsfunktion

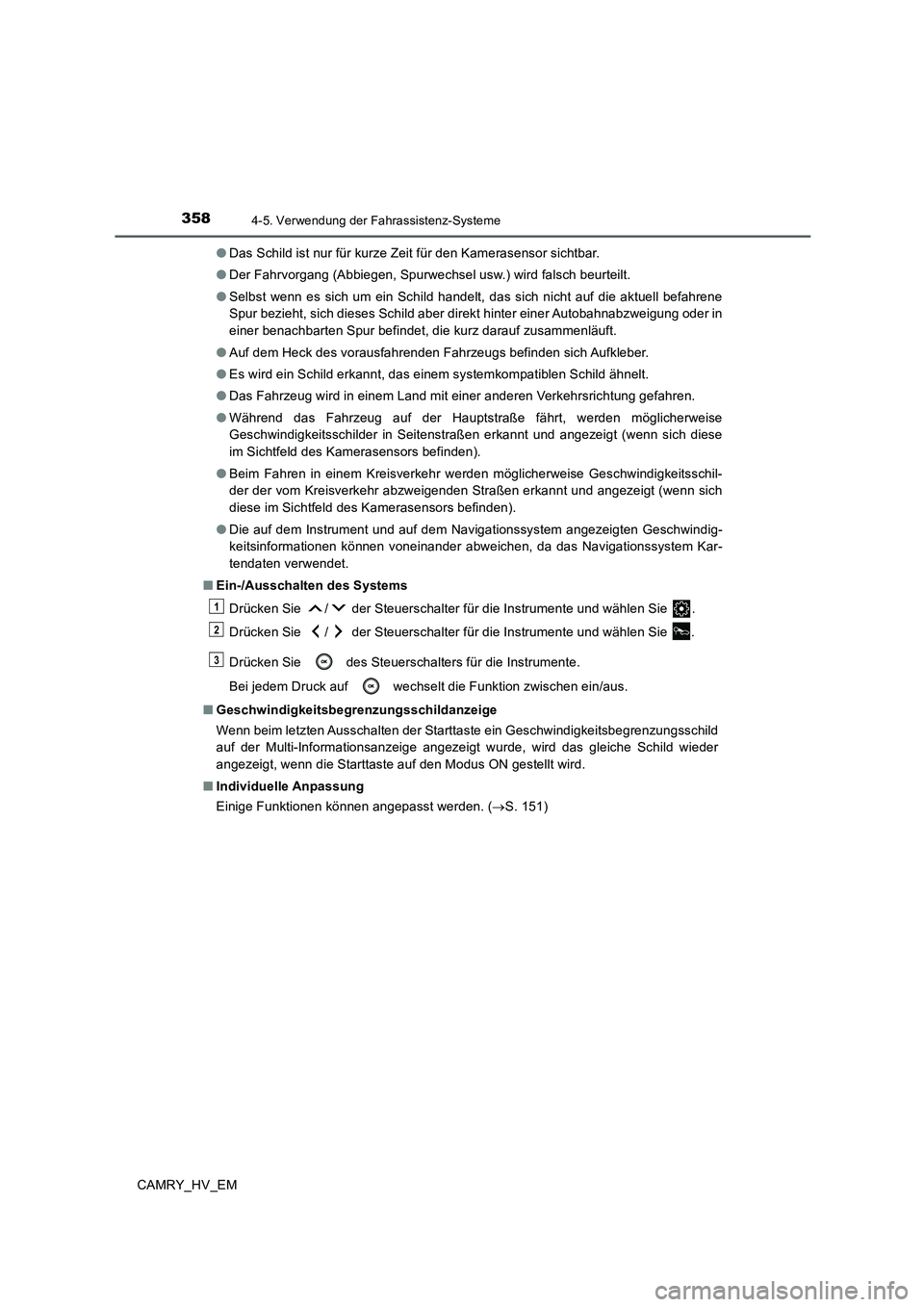

3584-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM●Das Schild ist nur für kurze Zeit für den Kamerasensor sichtbar.
●Der Fahrvorgang (Abbiegen, Spurwechsel usw.) wird falsch beurteilt.
●Selbst wenn es sich um ein Schild handelt, das sich nicht auf die aktuell befahrene
Spur bezieht, sich dieses Schild aber direkt hinter einer Autobahnabzweigung oder in
einer benachbarten Spur befindet, die kurz darauf zusammenläuft.
●Auf dem Heck des vorausfahrenden Fahrzeugs befinden sich Aufkleber.
●Es wird ein Schild erkannt, das einem systemkompatiblen Schild ähnelt.
●Das Fahrzeug wird in einem Land mit einer anderen Verkehrsrichtung gefahren.
●Während das Fahrzeug auf der Hauptstraße fährt, werden möglicherweise
Geschwindigkeitsschilder in Seitenstraßen erkannt und angezeigt (wenn sich diese
im Sichtfeld des Kamerasensors befinden).
●Beim Fahren in einem Kreisverkehr werden möglicherweise Geschwindigkeitsschil-
der der vom Kreisverkehr abzweigenden Straßen erkannt und angezeigt (wenn sich
diese im Sichtfeld des Kamerasensors befinden).
●Die auf dem Instrument und auf dem Navigationssystem angezeigten Geschwindig-
keitsinformationen können voneinander abweichen, da das Navigationssystem Kar-
tendaten verwendet.
■Ein-/Ausschalten des Systems
Drücken Sie / der Steuerschalter für die Instrumente und wählen Sie .
Drücken Sie / der Steuerschalter für die Instrumente und wählen Sie .
Drücken Sie des Steuerschalters für die Instrumente.
Bei jedem Druck auf wechselt die Funktion zwischen ein/aus.
■Geschwindigkeitsbegrenzungsschildanzeige
Wenn beim letzten Ausschalten der Starttaste ein Geschwindigkeitsbegrenzungsschild
auf der Multi-Informationsanzeige angezeigt wurde, wird das gleiche Schild wieder
angezeigt, wenn die Starttaste auf den Modus ON gestellt wird.
■Individuelle Anpassung
Einige Funktionen können angepasst werden. (→S. 151)
1
2
3

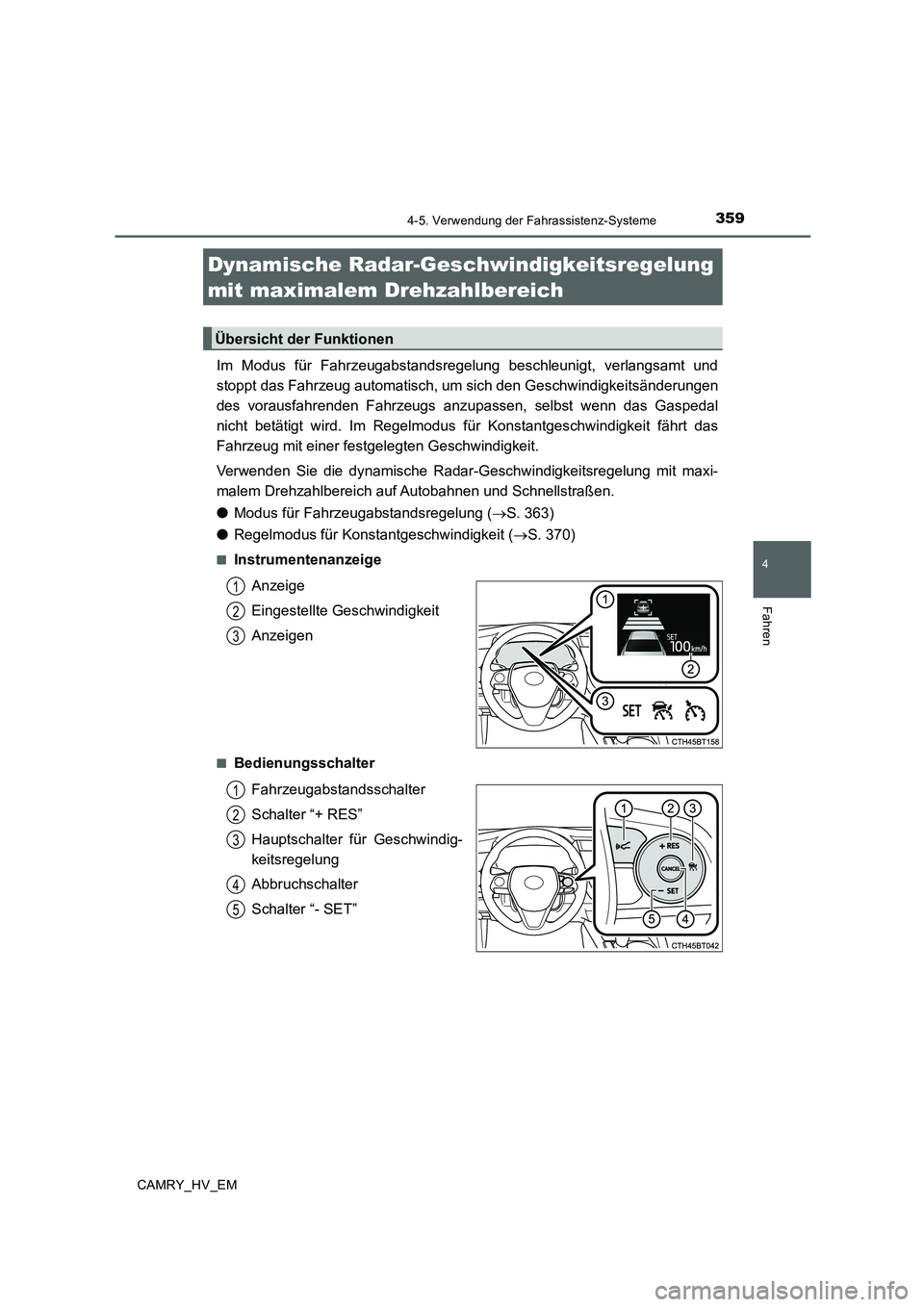

3594-5. Verwendung der Fahrassistenz-Systeme
4
Fahren
CAMRY_HV_EM
Im Modus für Fahrzeugabstandsregelung beschleunigt, verlangsamt und
stoppt das Fahrzeug automatisch, um sich den Geschwindigkeitsänderungen
des vorausfahrenden Fahrzeugs anzupassen, selbst wenn das Gaspedal
nicht betätigt wird. Im Regelmodus für Konstantgeschwindigkeit fährt das
Fahrzeug mit einer festgelegten Geschwindigkeit.
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit maxi-
malem Drehzahlbereich auf Autobahnen und Schnellstraßen.
●Modus für Fahrzeugabstandsregelung (→S. 363)
●Regelmodus für Konstantgeschwindigkeit (→S. 370)
■Instrumentenanzeige
Anzeige
Eingestellte Geschwindigkeit
Anzeigen
■Bedienungsschalter
Fahrzeugabstandsschalter
Schalter “+ RES”
Hauptschalter für Geschwindig-
keitsregelung
Abbruchschalter
Schalter “- SET”
Dynamische Radar-Geschwindigkeitsregelung
mit maximalem Drehzahlbereich
Übersicht der Funktionen
1
2
3
1
2
3
4
5

3604-5. Verwendung der Fahrassistenz-Systeme
CAMRY_HV_EM
WARNUNG
■Vor der Verwendung der dynamischen Radar-Geschwindigkeitsregelung mit
maximalem Drehzahlbereich
●Der Fahrer ist allein verantwortlich für sicheres Fahren. Verlassen Sie sich nicht
ausschließlich auf das System, fahren Sie stets sicher und achten Sie sorgfältig auf
Ihre Umgebung.
●Die dynamische Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich
unterstützt den Fahrer und erleichtert seine Aufgabe. Die Unterstützung ist aller-
dings begrenzt.
Lesen Sie folgende Bedingungen aufmerksam durch. Verlassen Sie sich nicht zu
sehr auf dieses System und fahren Sie immer vorsichtig.
• Wenn der Sensor das vorausfahrende Fahrzeug möglicherweise nicht richtig
erkennt: →S. 373
• Bedingungen, unter welchen der Modus für Fahrzeugabstandsregelung mögli-
cherweise nicht ordnungsgemäß funktioniert: →S. 374
●Stellen Sie je nach Geschwindigkeitsbegrenzung, Verkehrsdichte, Straßenbedin-
gungen, Wetterbedingungen usw. die Geschwindigkeit ein. Der Fahrer ist für die
Überprüfung der eingestellten Geschwindigkeit verantwortlich.
●Auch wenn das System normal funktioniert, können die Gegebenheiten des vor-
ausfahrenden Fahrzeugs, die vom System erkannt werden, von denen abweichen,
die vom Fahrer wahrgenommen werden. Der Fahrer muss daher stets aufmerksam
sein, mögliche Gefahren jeder Situation abschätzen und stets sicher fahren. Wenn
Sie sich während der Fahrt auf dieses System verlassen oder davon ausgehen,
dass dieses System die Sicherheit gewährleistet, kann es zu einem Unfall mit tödli-
chen oder schweren Verletzungen kommen.
