5416-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL■

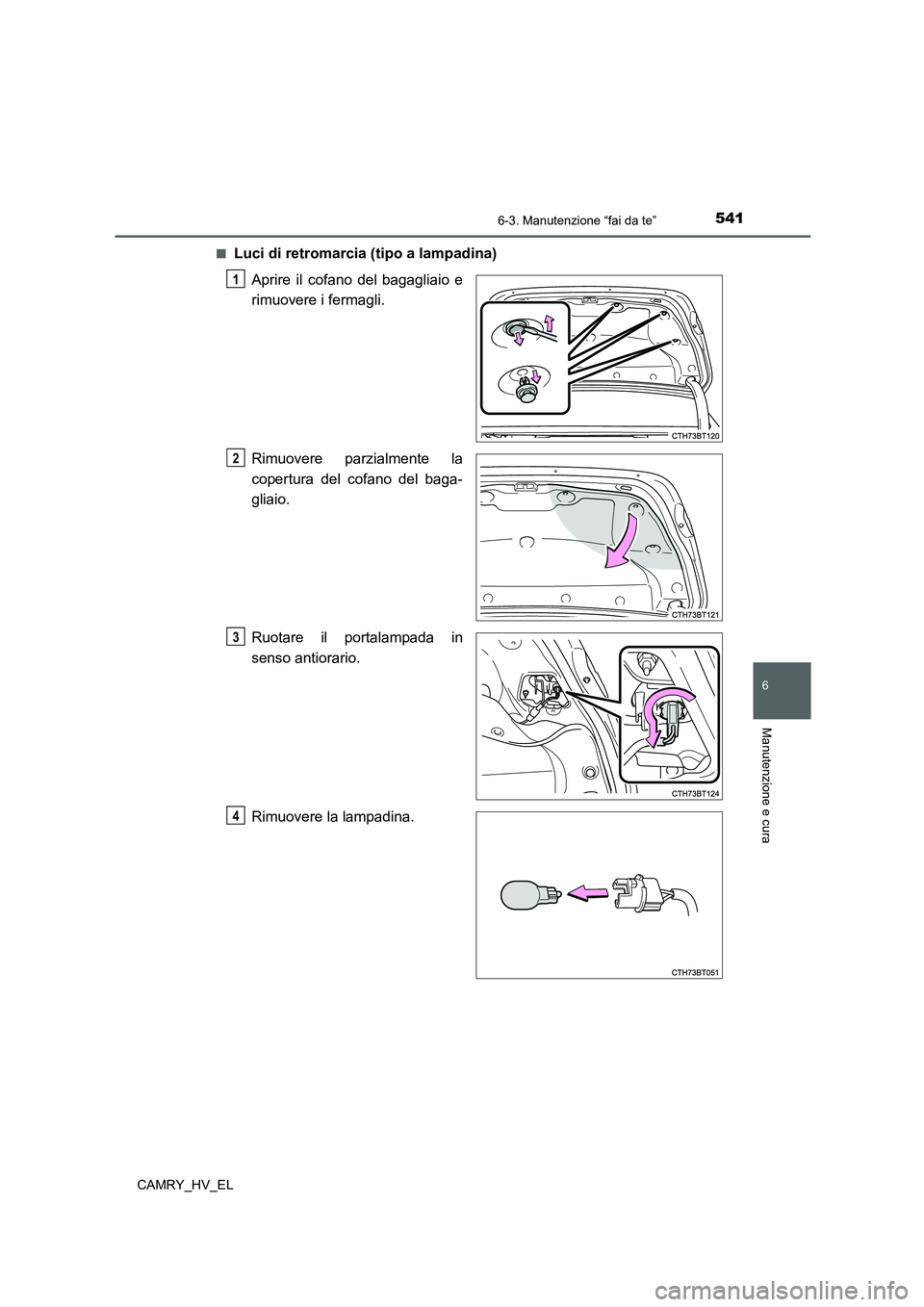

Luci di retromarcia (tipo a lampadina)
Aprire il cofano del bagagliaio e
rimuovere i fermagli.
Rimuovere parzialmente la
copertura del cofano del baga-
gliaio.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
1
2
3
4

5426-3. Manutenzione “fai da te”
CAMRY_HV_EL

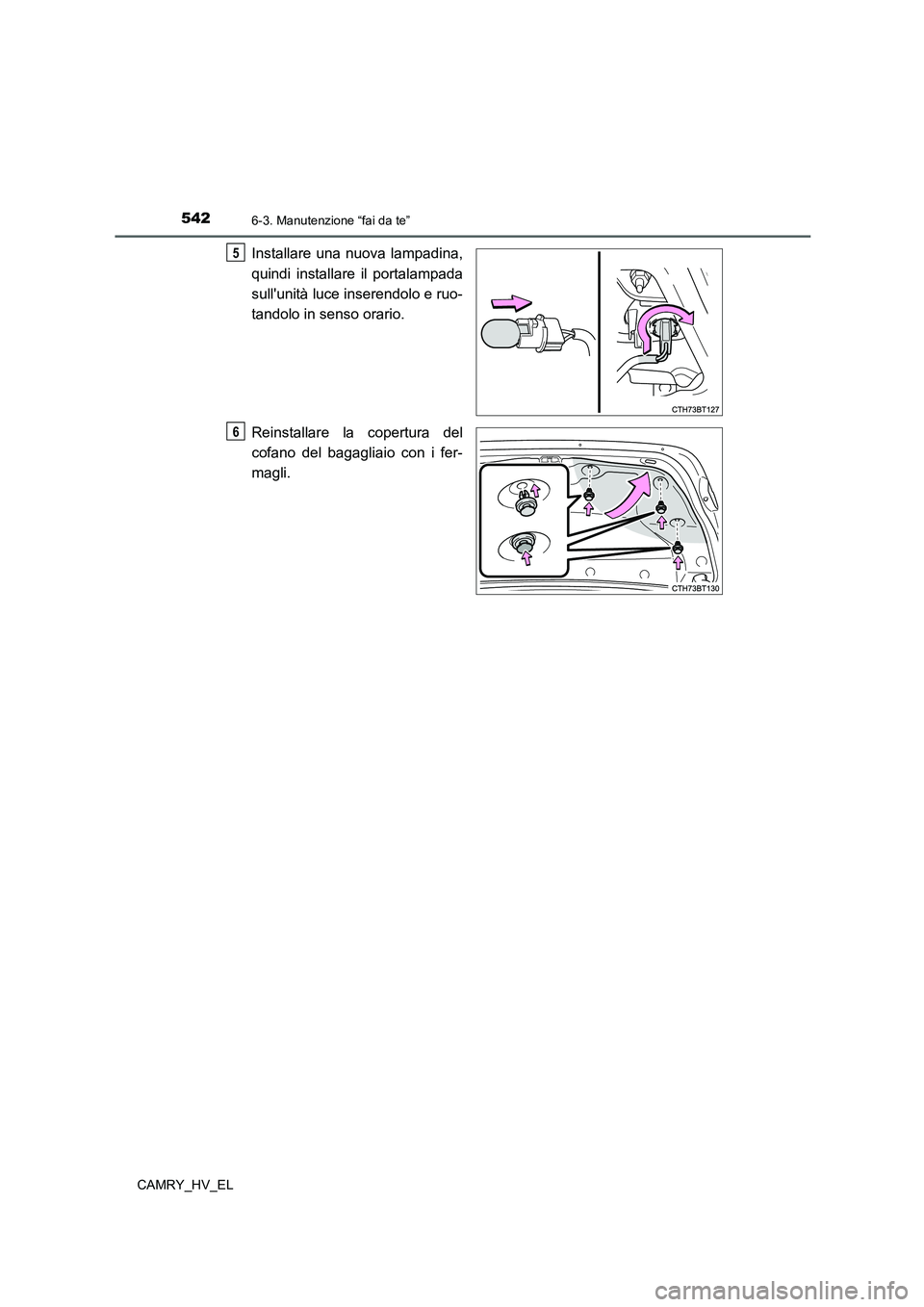

Installare una nuova lampadina,
quindi installare il portalampada
sull'unità luce inserendolo e ruo-
tandolo in senso orario.
Reinstallare la copertura del
cofano del bagagliaio con i fer-
magli.5
6

5436-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL■

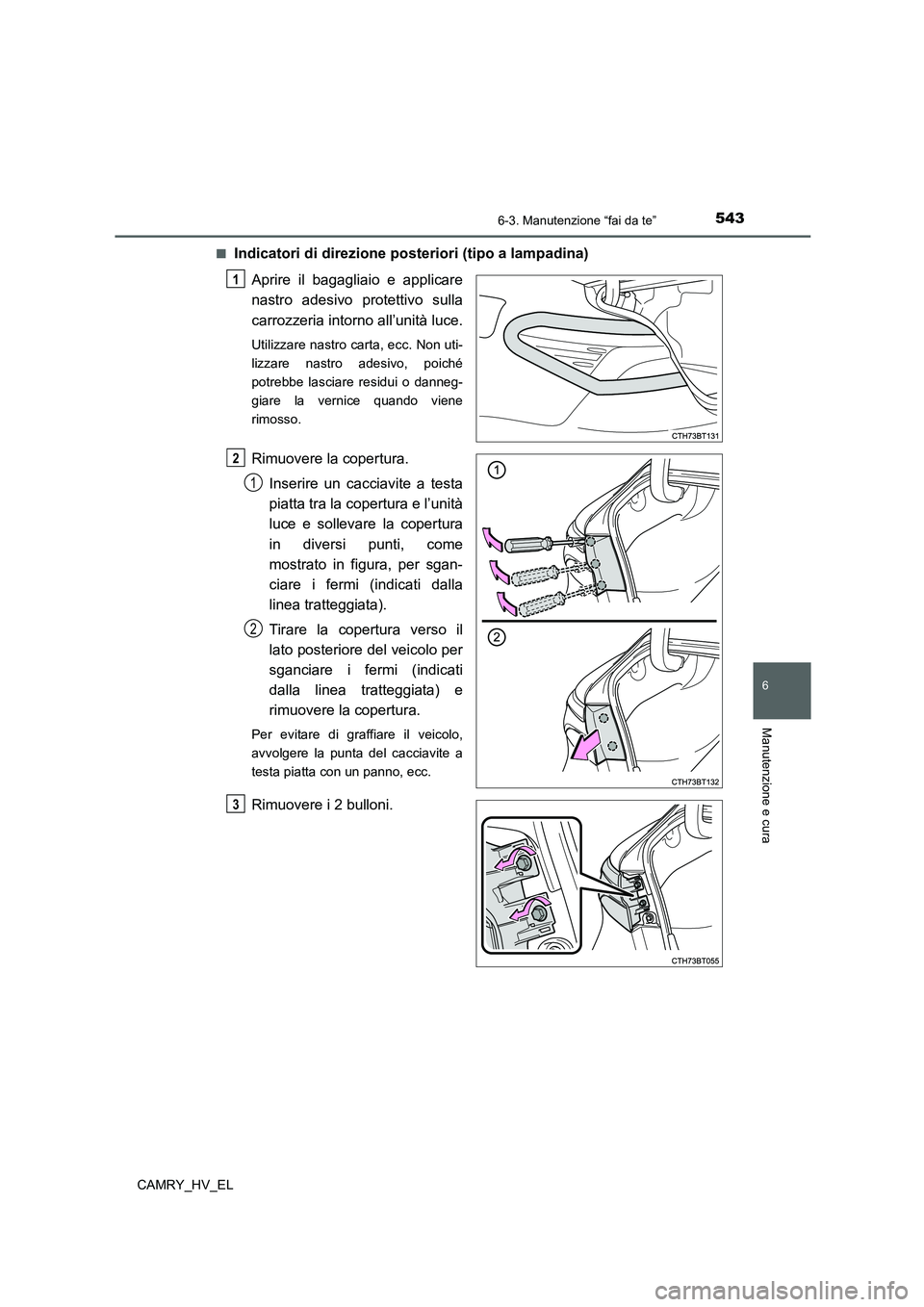

Indicatori di direzione posteriori (tipo a lampadina)
Aprire il bagagliaio e applicare
nastro adesivo protettivo sulla
carrozzeria intorno all’unità luce.
Utilizzare nastro carta, ecc. Non uti-
lizzare nastro adesivo, poiché
potrebbe lasciare residui o danneg-
giare la vernice quando viene
rimosso.
Rimuovere la copertura.
Inserire un cacciavite a testa
piatta tra la copertura e l’unità
luce e sollevare la copertura
in diversi punti, come
mostrato in figura, per sgan-
ciare i fermi (indicati dalla
linea tratteggiata).
Tirare la copertura verso il
lato posteriore del veicolo per
sganciare i fermi (indicati
dalla linea tratteggiata) e
rimuovere la copertura.
Per evitare di graffiare il veicolo,
avvolgere la punta del cacciavite a
testa piatta con un panno, ecc.
Rimuovere i 2 bulloni.
1
2
1
2
3

5446-3. Manutenzione “fai da te”
CAMRY_HV_EL

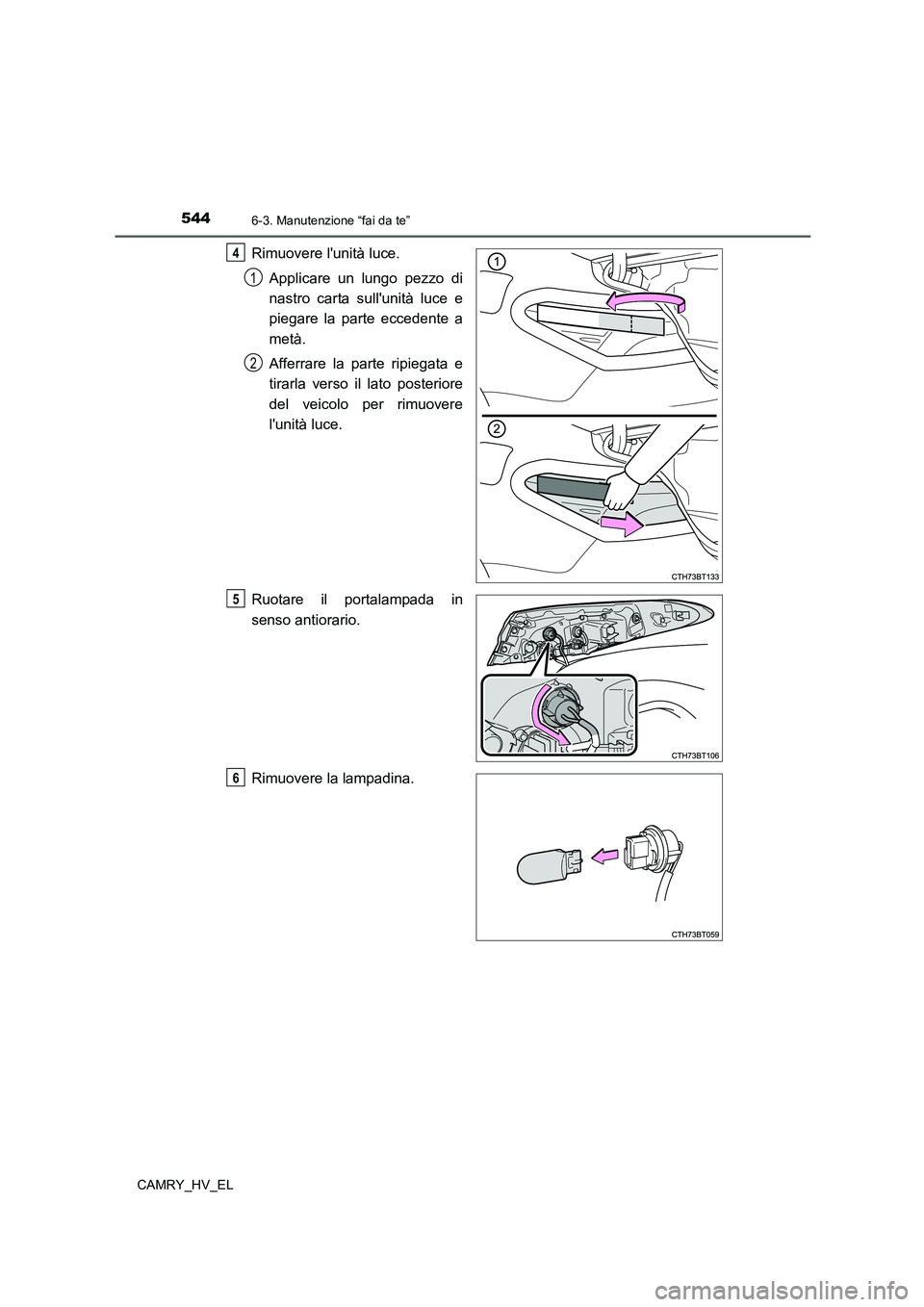

Rimuovere l'unità luce.
Applicare un lungo pezzo di
nastro carta sull'unità luce e
piegare la parte eccedente a
metà.
Afferrare la parte ripiegata e
tirarla verso il lato posteriore
del veicolo per rimuovere
l'unità luce.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.4
1
2
5
6

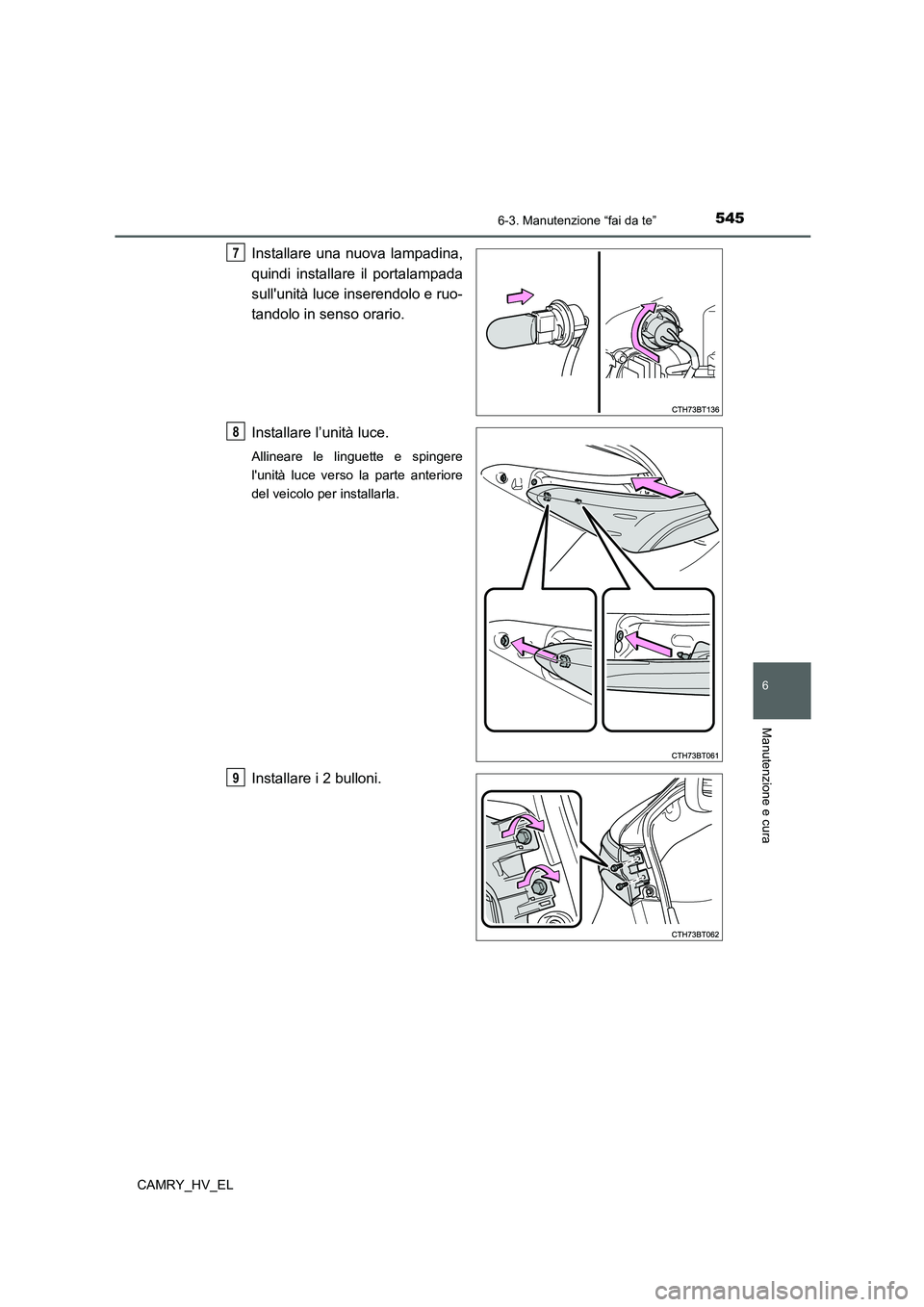

5456-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL
Installare una nuova lampadina,
quindi installare il portalampada
sull'unità luce inserendolo e ruo-
tandolo in senso orario.
Installare l’unità luce.
Allineare le linguette e spingere
l'unità luce verso la parte anteriore
del veicolo per installarla.
Installare i 2 bulloni.
7
8
9

5466-3. Manutenzione “fai da te”
CAMRY_HV_EL

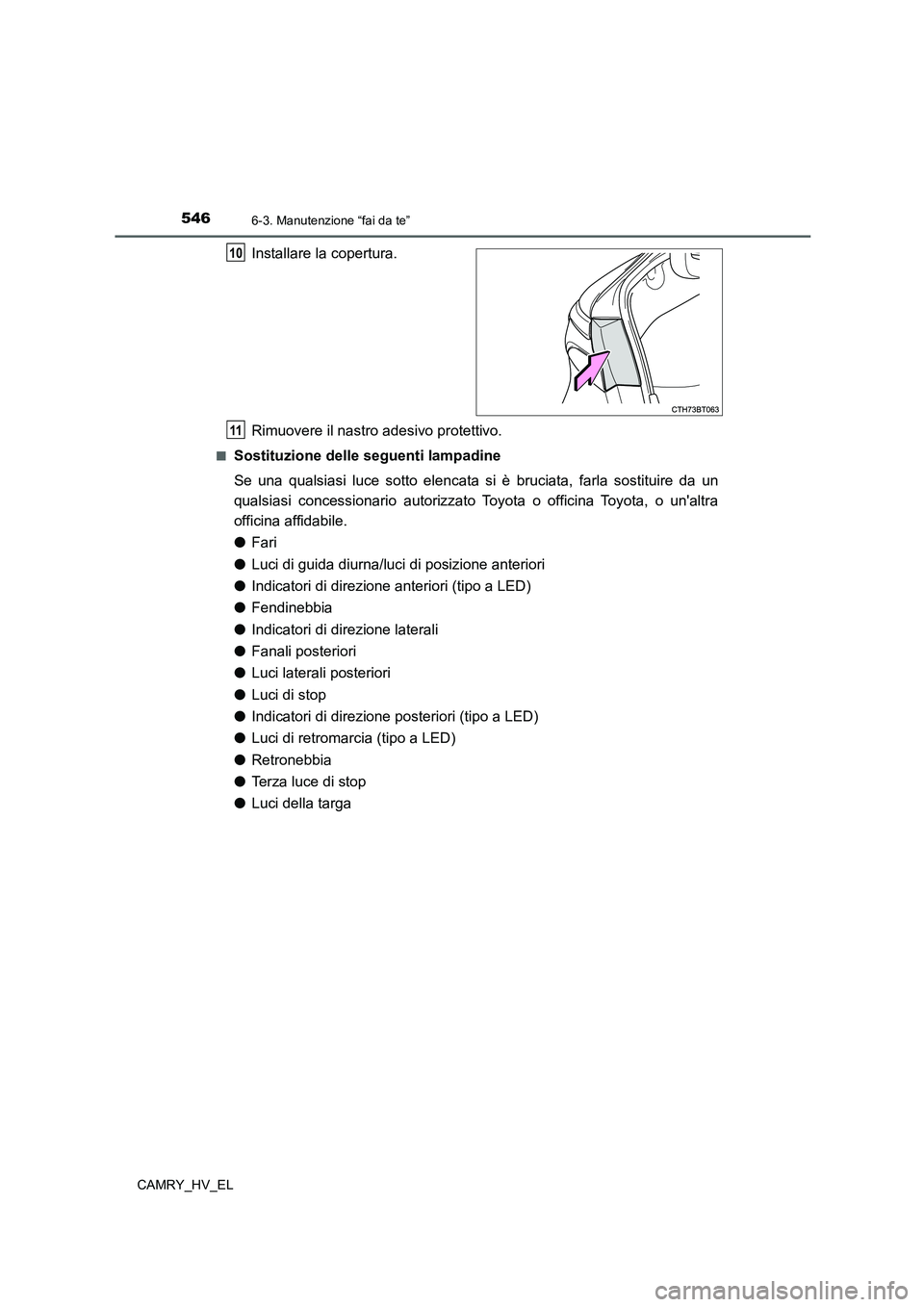

Installare la copertura.
Rimuovere il nastro adesivo protettivo.
■Sostituzione delle seguenti lampadine
Se una qualsiasi luce sotto elencata si è bruciata, farla sostituire da un
qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra
officina affidabile.
●Fari
●Luci di guida diurna/luci di posizione anteriori
●Indicatori di direzione anteriori (tipo a LED)
●Fendinebbia
●Indicatori di direzione laterali
●Fanali posteriori
●Luci laterali posteriori
●Luci di stop
●Indicatori di direzione posteriori (tipo a LED)
●Luci di retromarcia (tipo a LED)
●Retronebbia
●Terza luce di stop
●Luci della targa
10
11

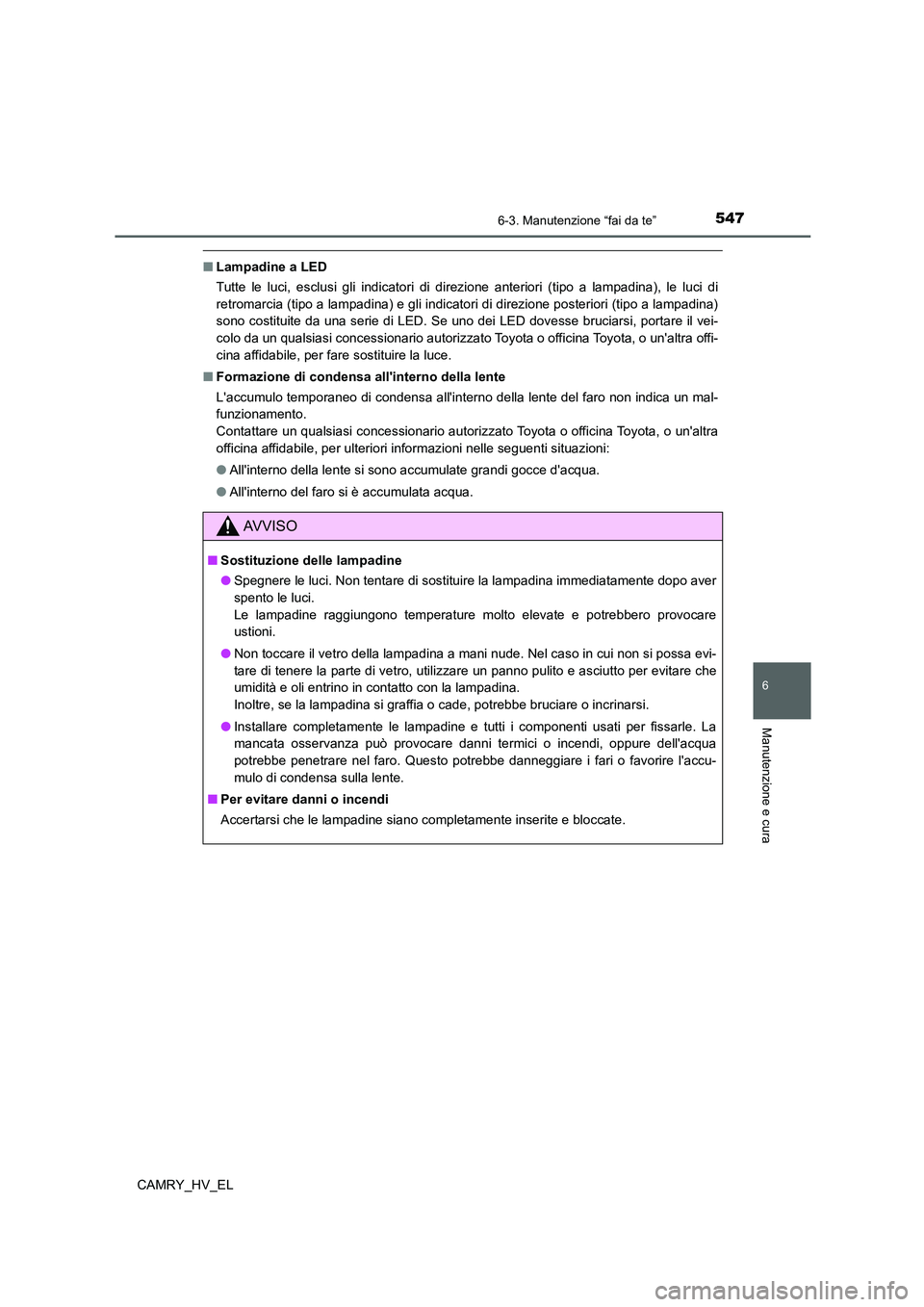

5476-3. Manutenzione “fai da te”
6
Manutenzione e cura
CAMRY_HV_EL
■Lampadine a LED
Tutte le luci, esclusi gli indicatori di direzione anteriori (tipo a lampadina), le luci di
retromarcia (tipo a lampadina) e gli indicatori di direzione posteriori (tipo a lampadina)
sono costituite da una serie di LED. Se uno dei LED dovesse bruciarsi, portare il vei-
colo da un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra offi-
cina affidabile, per fare sostituire la luce.
■Formazione di condensa all'interno della lente
L'accumulo temporaneo di condensa all'interno della lente del faro non indica un mal-
funzionamento.
Contattare un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra
officina affidabile, per ulteriori informazioni nelle seguenti situazioni:
●All'interno della lente si sono accumulate grandi gocce d'acqua.
●All'interno del faro si è accumulata acqua.
AV V I S O
■Sostituzione delle lampadine
●Spegnere le luci. Non tentare di sostituire la lampadina immediatamente dopo aver
spento le luci.
Le lampadine raggiungono temperature molto elevate e potrebbero provocare
ustioni.
●Non toccare il vetro della lampadina a mani nude. Nel caso in cui non si possa evi-
tare di tenere la parte di vetro, utilizzare un panno pulito e asciutto per evitare che
umidità e oli entrino in contatto con la lampadina.
Inoltre, se la lampadina si graffia o cade, potrebbe bruciare o incrinarsi.
●Installare completamente le lampadine e tutti i componenti usati per fissarle. La
mancata osservanza può provocare danni termici o incendi, oppure dell'acqua
potrebbe penetrare nel faro. Questo potrebbe danneggiare i fari o favorire l'accu-
mulo di condensa sulla lente.
■Per evitare danni o incendi
Accertarsi che le lampadine siano completamente inserite e bloccate.

5486-3. Manutenzione “fai da te”
CAMRY_HV_EL

549

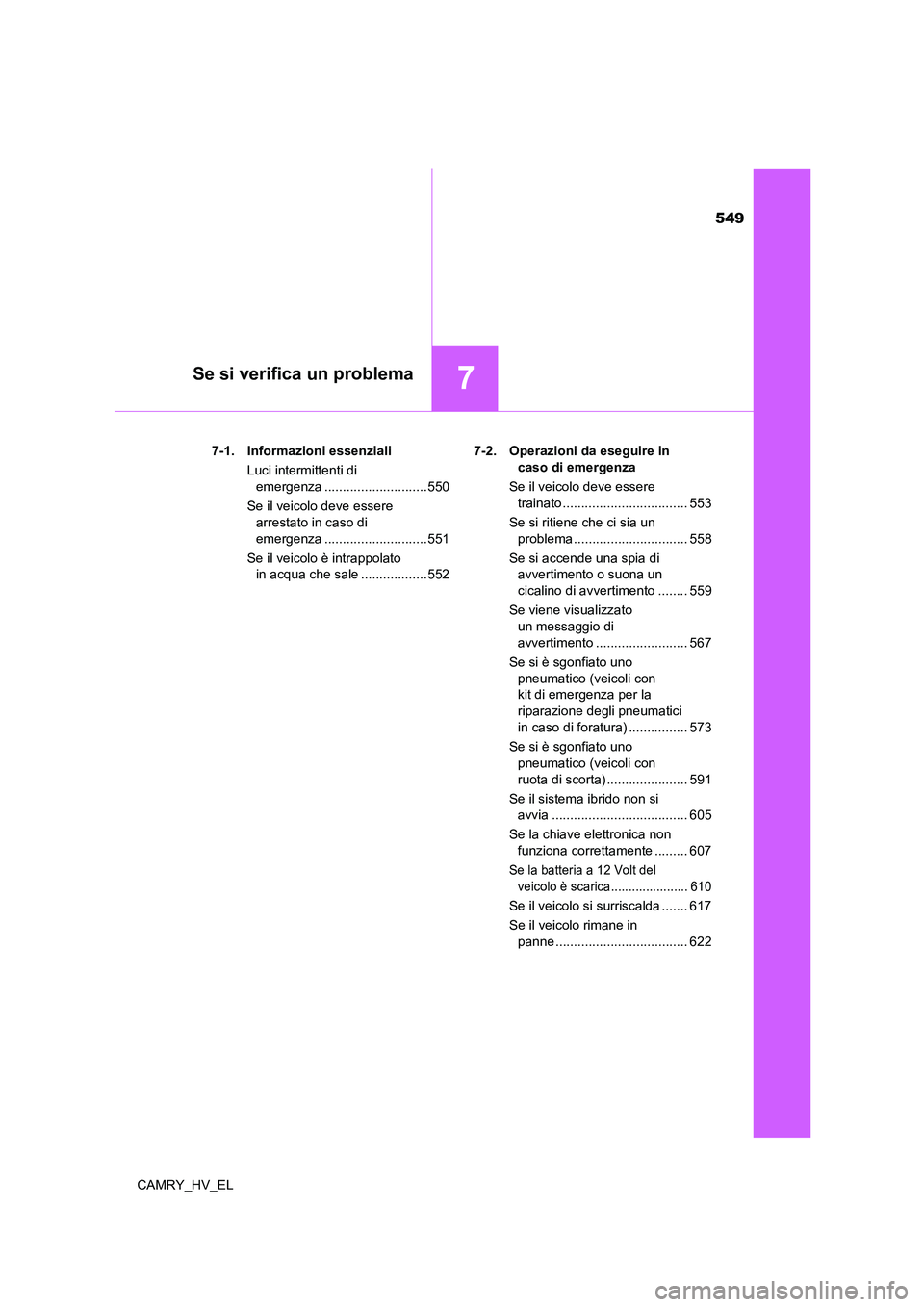

7Se si verifica un problema
CAMRY_HV_EL7-1. Informazioni essenziali
Luci intermittenti di
emergenza ............................550
Se il veicolo deve essere
arrestato in caso di
emergenza ............................551
Se il veicolo è intrappolato
in acqua che sale ..................5527-2. Operazioni da eseguire in
caso di emergenza
Se il veicolo deve essere
trainato .................................. 553
Se si ritiene che ci sia un
problema ............................... 558
Se si accende una spia di
avvertimento o suona un
cicalino di avvertimento ........ 559
Se viene visualizzato
un messaggio di
avvertimento ......................... 567
Se si è sgonfiato uno
pneumatico (veicoli con
kit di emergenza per la
riparazione degli pneumatici
in caso di foratura) ................ 573
Se si è sgonfiato uno
pneumatico (veicoli con
ruota di scorta) ...................... 591
Se il sistema ibrido non si
avvia ..................................... 605
Se la chiave elettronica non
funziona correttamente ......... 607
Se la batteria a 12 Volt del
veicolo è scarica ...................... 610
Se il veicolo si surriscalda ....... 617
Se il veicolo rimane in
panne .................................... 622

550
CAMRY_HV_EL
7-1. Informazioni essenziali

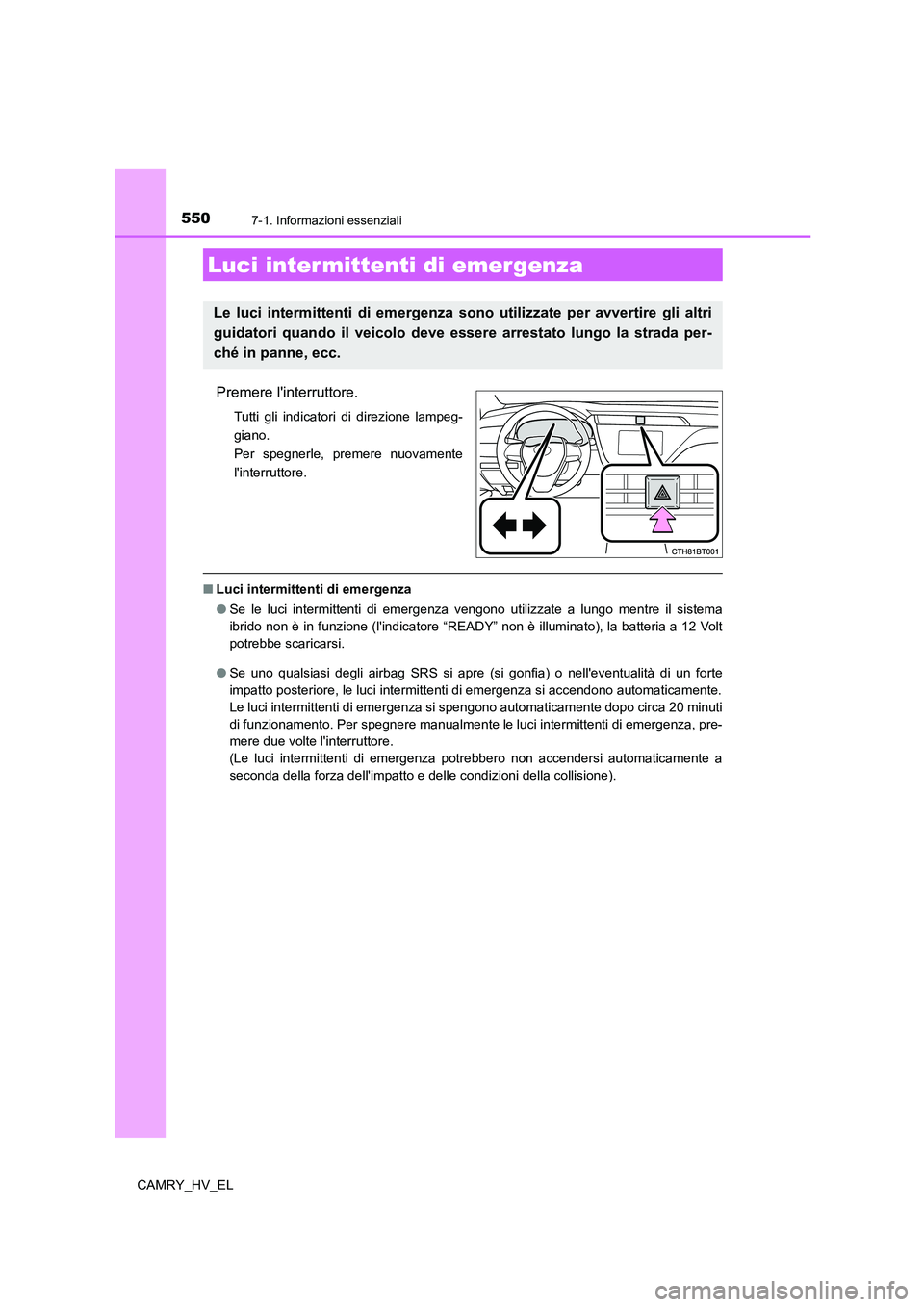

Premere l'interruttore.
Tutti gli indicatori di direzione lampeg-
giano.
Per spegnerle, premere nuovamente
l'interruttore.
■Luci intermittenti di emergenza
●Se le luci intermittenti di emergenza vengono utilizzate a lungo mentre il sistema
ibrido non è in funzione (l'indicatore “READY” non è illuminato), la batteria a 12 Volt
potrebbe scaricarsi.
●Se uno qualsiasi degli airbag SRS si apre (si gonfia) o nell'eventualità di un forte
impatto posteriore, le luci intermittenti di emergenza si accendono automaticamente.
Le luci intermittenti di emergenza si spengono automaticamente dopo circa 20 minuti
di funzionamento. Per spegnere manualmente le luci intermittenti di emergenza, pre-
mere due volte l'interruttore.
(Le luci intermittenti di emergenza potrebbero non accendersi automaticamente a
seconda della forza dell'impatto e delle condizioni della collisione).
Luci intermittenti di emergenza
Le luci intermittenti di emergenza sono utilizzate per avvertire gli altri
guidatori quando il veicolo deve essere arrestato lungo la strada per-
ché in panne, ecc.
