5717-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL■Se viene visualizzato “Alimentazione spenta per risparmiare batteria.”
Questo messaggio è visualizzato quando l'alimentazione viene disinserita a causa
della funzione di spegnimento automatico.
Al successivo avviamento del sistema ibrido, aumentare leggermente il regime del
motore e mantenerlo a quel livello per circa 5 minuti in modo da ricaricare la batteria a
12 Volt.
■Se viene visualizzato “Nuova chiave registrata. Contattare il concessionario per
informazioni”
Questo messaggio viene visualizzato ogni volta che la porta del guidatore viene aperta
quando le porte sono sbloccate dall'esterno per circa una settimana dopo che una
nuova chiave elettronica è stata registrata.
Se questo messaggio viene visualizzato ma non si è provveduto a far registrare una
nuova chiave elettronica, rivolgersi a un qualsiasi concessionario autorizzato Toyota o
officina Toyota, o un'altra officina affidabile, per verificare se è stata registrata una
chiave elettronica ignota (diversa da quelle in possesso del proprietario del veicolo).
■Quando è visualizzato “Anomalia sistema fari Recarsi dal concessionario”
I sistemi seguenti potrebbero non funzionare correttamente. Fare ispezionare imme-
diatamente il veicolo da un qualsiasi concessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
●Sistema fari a LED
●Sistema di regolazione automatica del fascio luminoso dei fari
●AHB (Abbaglianti automatici)
■Se viene visualizzato un messaggio che indica il malfunzionamento della teleca-
mera anteriore
I sistemi seguenti potrebbero venire sospesi fino alla risoluzione del problema indicato
nel messaggio. (P. 327, 559)
●PCS (Sistema pre-collisione)
●LDA (Allarme di allontanamento dalla corsia con controllo sterzo)
●Regolatore della velocità di crociera a radar dinamico con settore di velocità
●RSA (Assistente segnaletica stradale)
●AHB (Abbaglianti automatici)
■Se viene visualizzato un messaggio che indica il malfunzionamento del sensore
radar
I sistemi seguenti potrebbero venire sospesi fino alla risoluzione del problema indicato
nel messaggio. (P. 327, 559)
●PCS (Sistema pre-collisione)
●LDA (Allarme di allontanamento dalla corsia con controllo sterzo)
●Regolatore della velocità di crociera a radar dinamico con settore di velocità
●RSA (Assistente segnaletica stradale)
●AHB (Abbaglianti automatici)

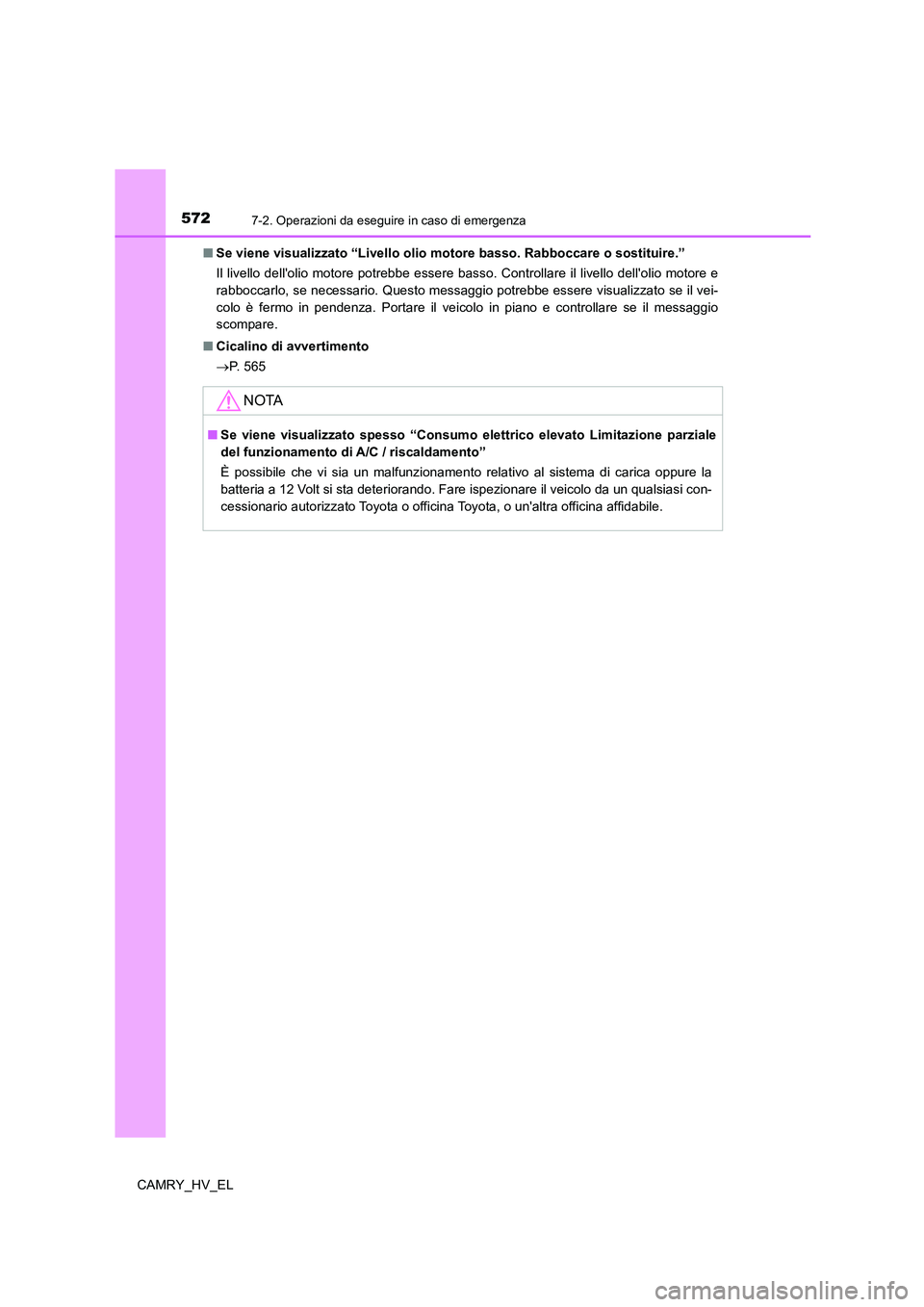

5727-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL■Se viene visualizzato “Livello olio motore basso. Rabboccare o sostituire.”
Il livello dell'olio motore potrebbe essere basso. Controllare il livello dell'olio motore e
rabboccarlo, se necessario. Questo messaggio potrebbe essere visualizzato se il vei-
colo è fermo in pendenza. Portare il veicolo in piano e controllare se il messaggio
scompare.
■Cicalino di avvertimento
P. 5 6 5
NOTA
■Se viene visualizzato spesso “Consumo elettrico elevato Limitazione parziale
del funzionamento di A/C / riscaldamento”
È possibile che vi sia un malfunzionamento relativo al sistema di carica oppure la
batteria a 12 Volt si sta deteriorando. Fare ispezionare il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.

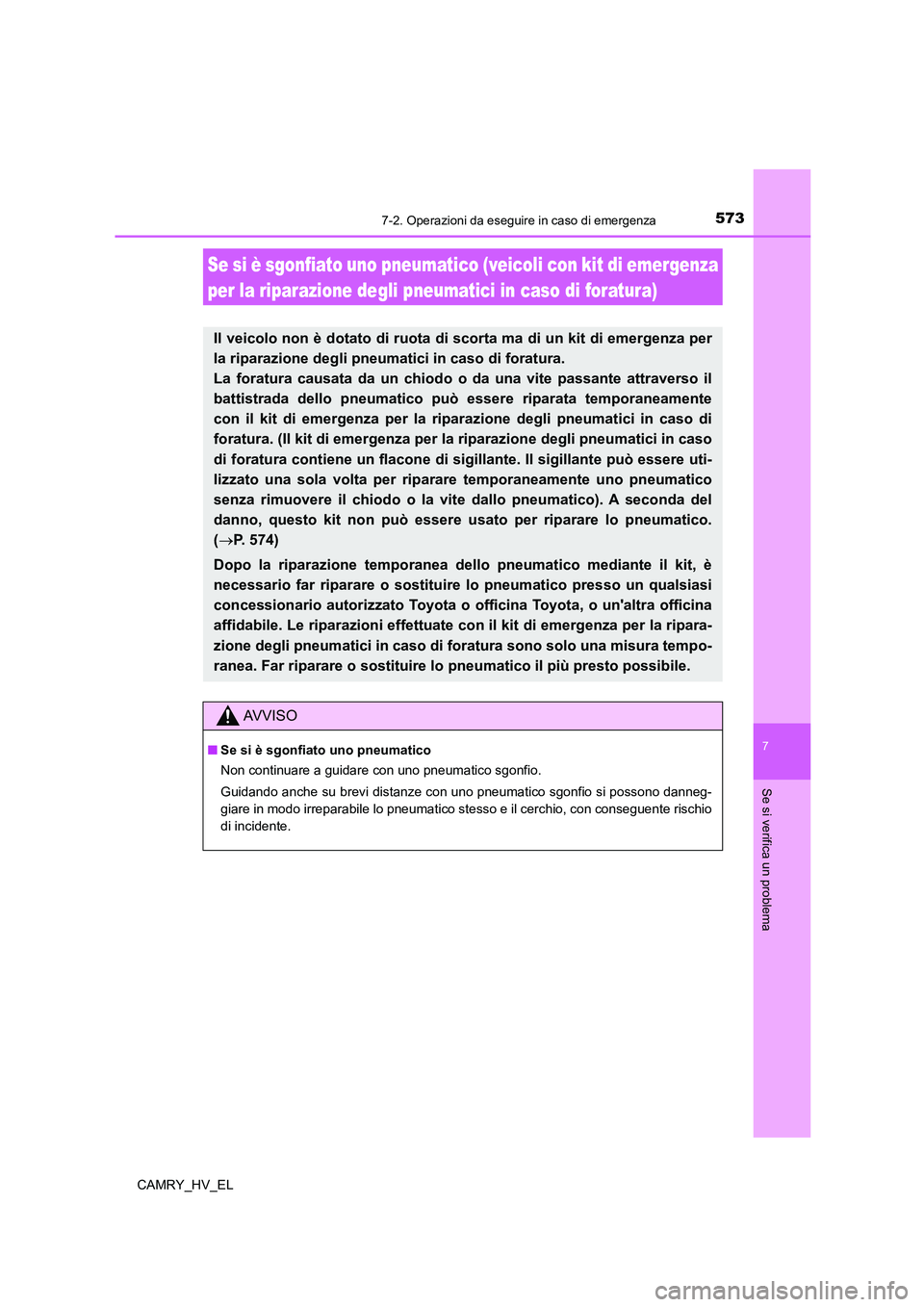

5737-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Se si è sgonfiato uno pneumatico (veicoli con kit di emergenza
per la riparazione degli pneumatici in caso di foratura)
Il veicolo non è dotato di ruota di scorta ma di un kit di emergenza per
la riparazione degli pneumatici in caso di foratura.
La foratura causata da un chiodo o da una vite passante attraverso il
battistrada dello pneumatico può essere riparata temporaneamente
con il kit di emergenza per la riparazione degli pneumatici in caso di
foratura. (Il kit di emergenza per la riparazione degli pneumatici in caso
di foratura contiene un flacone di sigillante. Il sigillante può essere uti-
lizzato una sola volta per riparare temporaneamente uno pneumatico
senza rimuovere il chiodo o la vite dallo pneumatico). A seconda del
danno, questo kit non può essere usato per riparare lo pneumatico.
(P. 574)
Dopo la riparazione temporanea dello pneumatico mediante il kit, è
necessario far riparare o sostituire lo pneumatico presso un qualsiasi
concessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile. Le riparazioni effettuate con il kit di emergenza per la ripara-
zione degli pneumatici in caso di foratura sono solo una misura tempo-
ranea. Far riparare o sostituire lo pneumatico il più presto possibile.
AV V I S O
■Se si è sgonfiato uno pneumatico
Non continuare a guidare con uno pneumatico sgonfio.
Guidando anche su brevi distanze con uno pneumatico sgonfio si possono danneg-
giare in modo irreparabile lo pneumatico stesso e il cerchio, con conseguente rischio
di incidente.

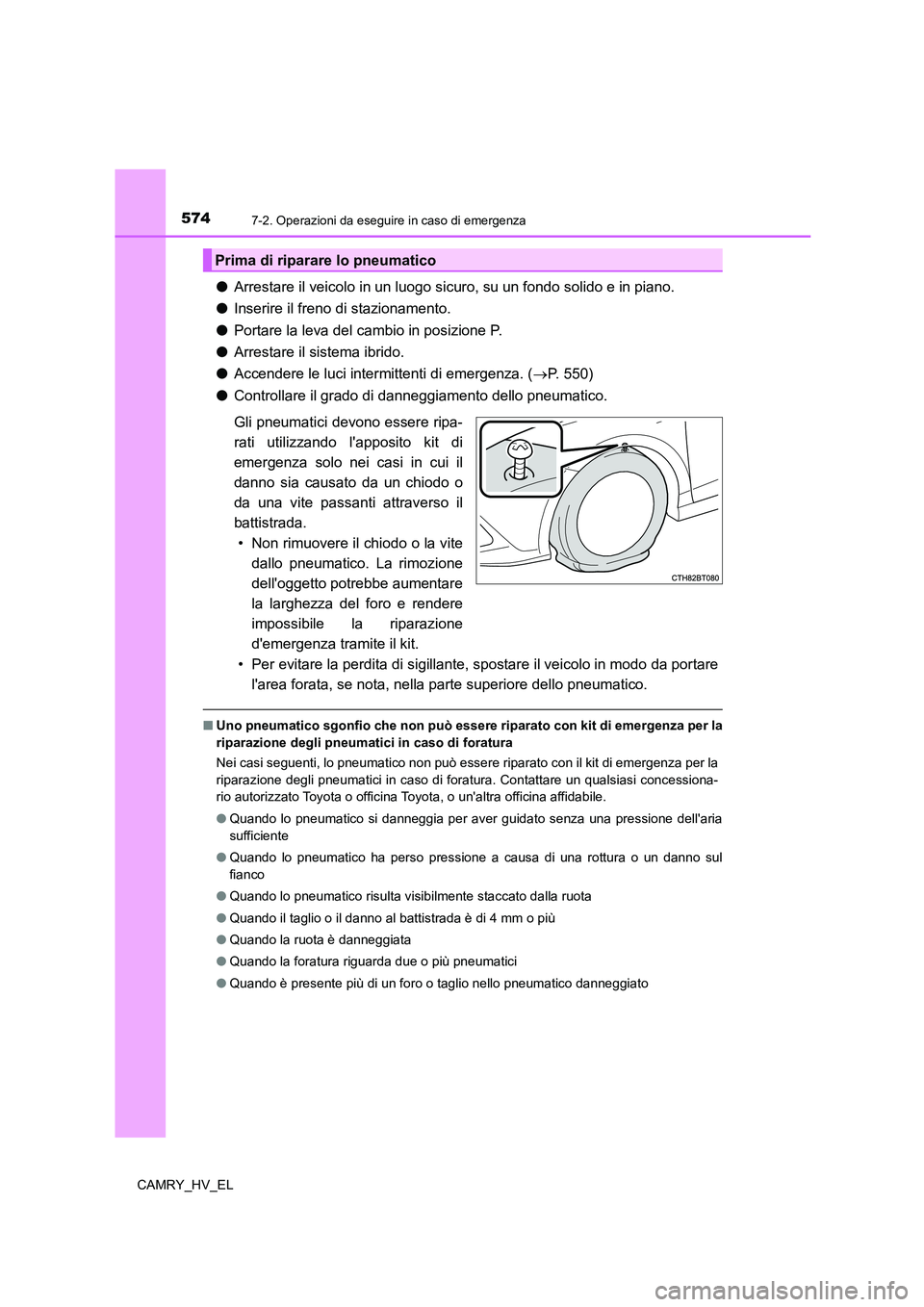

5747-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
●Arrestare il veicolo in un luogo sicuro, su un fondo solido e in piano.
●Inserire il freno di stazionamento.
●Portare la leva del cambio in posizione P.
●Arrestare il sistema ibrido.
●Accendere le luci intermittenti di emergenza. (P. 550)
●Controllare il grado di danneggiamento dello pneumatico.
Gli pneumatici devono essere ripa-
rati utilizzando l'apposito kit di
emergenza solo nei casi in cui il
danno sia causato da un chiodo o
da una vite passanti attraverso il
battistrada.
• Non rimuovere il chiodo o la vite
dallo pneumatico. La rimozione
dell'oggetto potrebbe aumentare
la larghezza del foro e rendere
impossibile la riparazione
d'emergenza tramite il kit.
• Per evitare la perdita di sigillante, spostare il veicolo in modo da portare
l'area forata, se nota, nella parte superiore dello pneumatico.
■Uno pneumatico sgonfio che non può essere riparato con kit di emergenza per la
riparazione degli pneumatici in caso di foratura
Nei casi seguenti, lo pneumatico non può essere riparato con il kit di emergenza per la
riparazione degli pneumatici in caso di foratura. Contattare un qualsiasi concessiona-
rio autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
●Quando lo pneumatico si danneggia per aver guidato senza una pressione dell'aria
sufficiente
●Quando lo pneumatico ha perso pressione a causa di una rottura o un danno sul
fianco
●Quando lo pneumatico risulta visibilmente staccato dalla ruota
●Quando il taglio o il danno al battistrada è di 4 mm o più
●Quando la ruota è danneggiata
●Quando la foratura riguarda due o più pneumatici
●Quando è presente più di un foro o taglio nello pneumatico danneggiato
Prima di riparare lo pneumatico

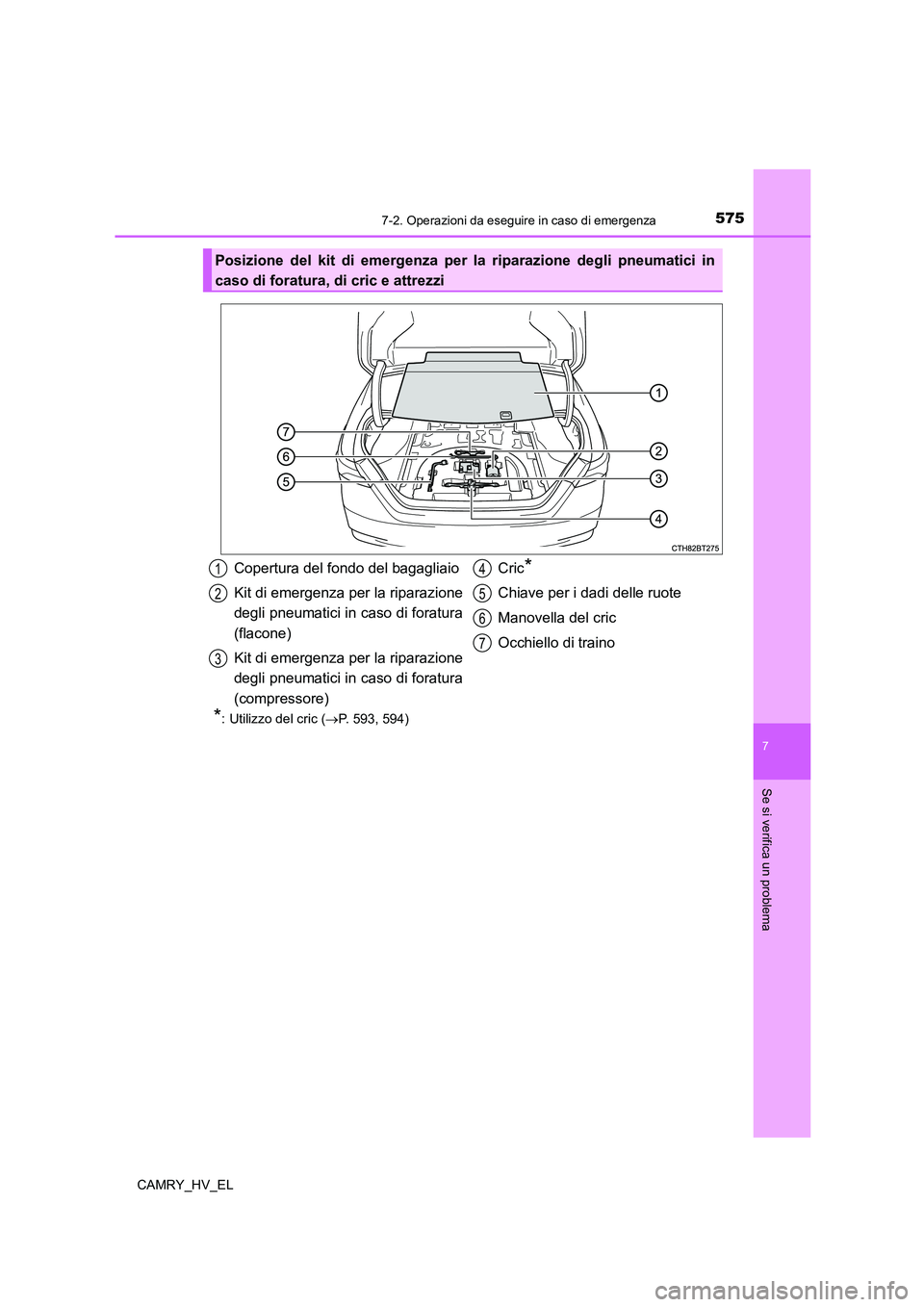

5757-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
*: Utilizzo del cric (P. 593, 594)
Posizione del kit di emergenza per la riparazione degli pneumatici in
caso di foratura, di cric e attrezzi
Copertura del fondo del bagagliaio
Kit di emergenza per la riparazione
degli pneumatici in caso di foratura
(flacone)
Kit di emergenza per la riparazione
degli pneumatici in caso di foratura
(compressore)Cric*
Chiave per i dadi delle ruote
Manovella del cric
Occhiello di traino
1
2
3
4
5
6
7

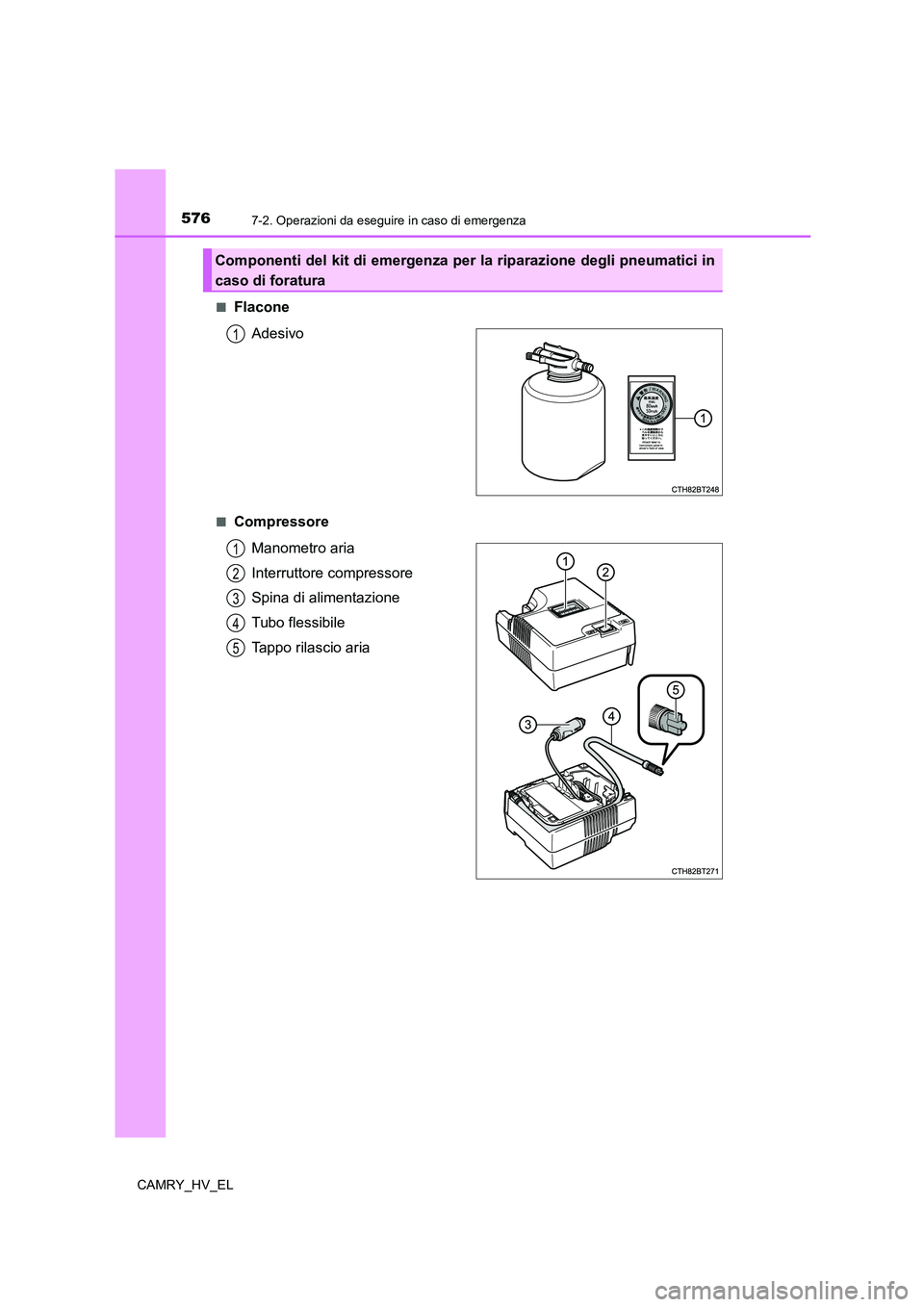

5767-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL■
Flacone
Adesivo
■Compressore
Manometro aria
Interruttore compressore
Spina di alimentazione
Tubo flessibile
Tappo rilascio aria
Componenti del kit di emergenza per la riparazione degli pneumatici in
caso di foratura
1
1
2
3
4
5

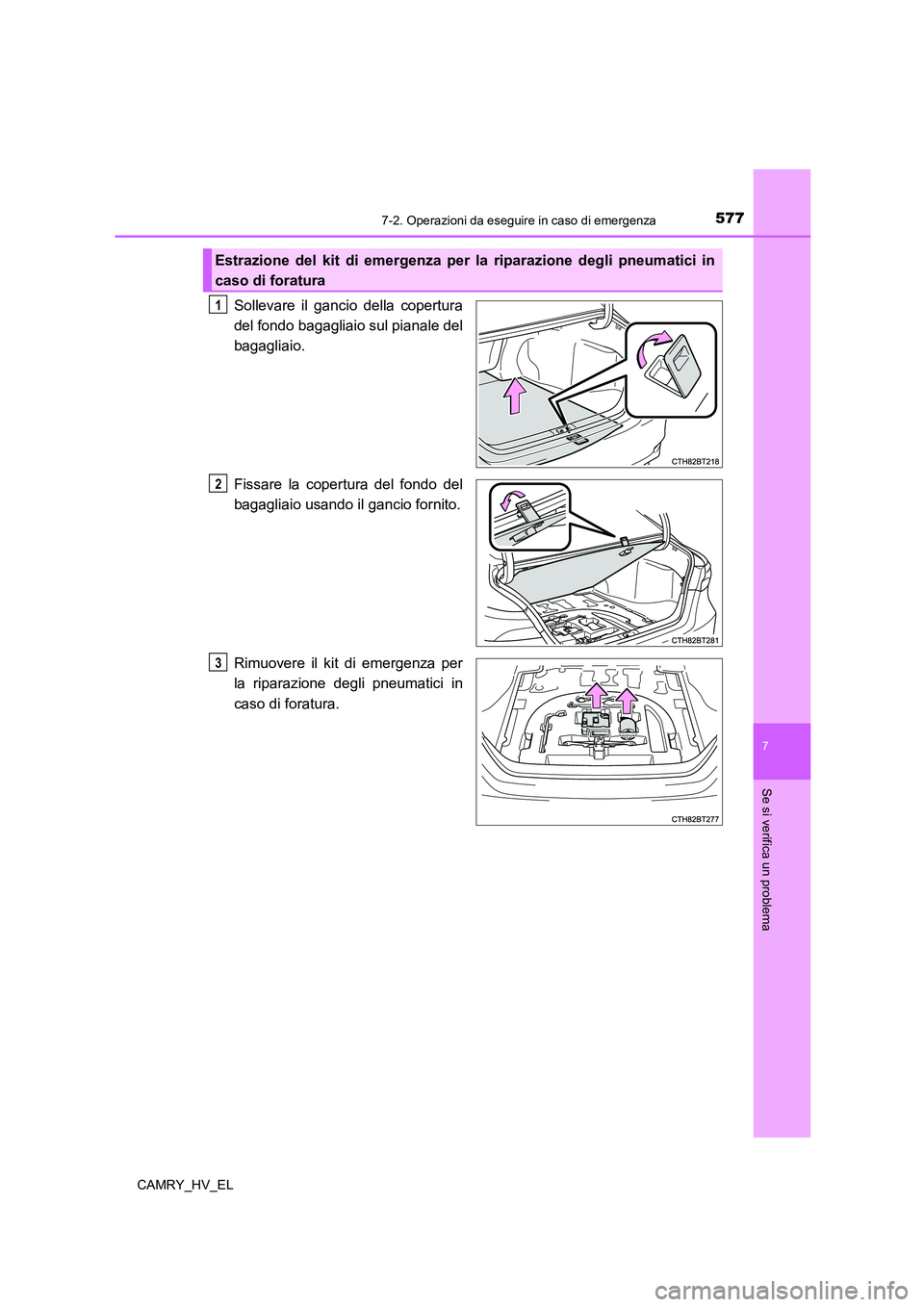

5777-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Sollevare il gancio della copertura
del fondo bagagliaio sul pianale del
bagagliaio.
Fissare la copertura del fondo del
bagagliaio usando il gancio fornito.
Rimuovere il kit di emergenza per
la riparazione degli pneumatici in
caso di foratura.
Estrazione del kit di emergenza per la riparazione degli pneumatici in
caso di foratura
1
2
3

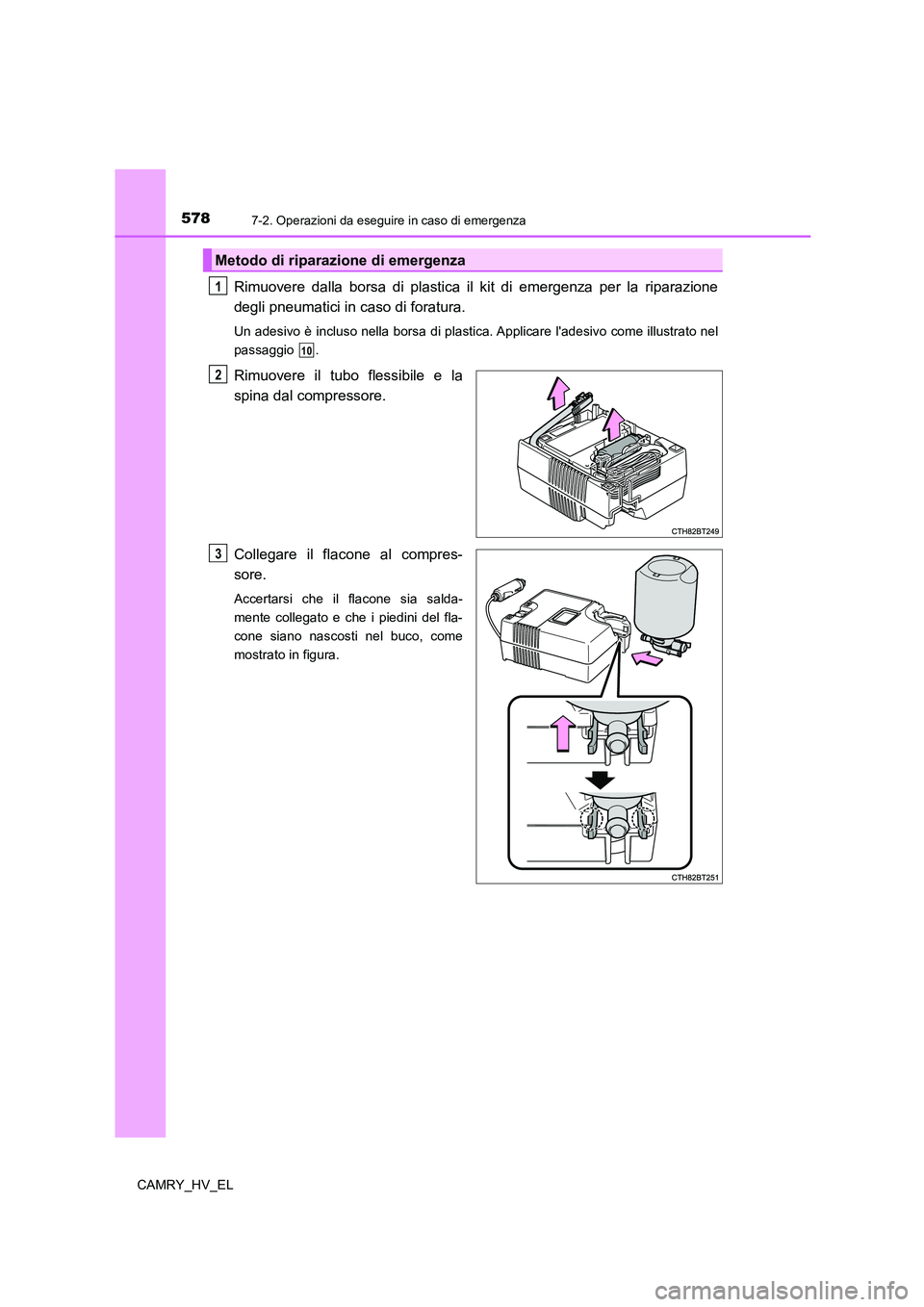

5787-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Rimuovere dalla borsa di plastica il kit di emergenza per la riparazione
degli pneumatici in caso di foratura.
Un adesivo è incluso nella borsa di plastica. Applicare l'adesivo come illustrato nel
passaggio .
Rimuovere il tubo flessibile e la
spina dal compressore.
Collegare il flacone al compres-
sore.
Accertarsi che il flacone sia salda-
mente collegato e che i piedini del fla-
cone siano nascosti nel buco, come
mostrato in figura.
Metodo di riparazione di emergenza
1
10
2
3

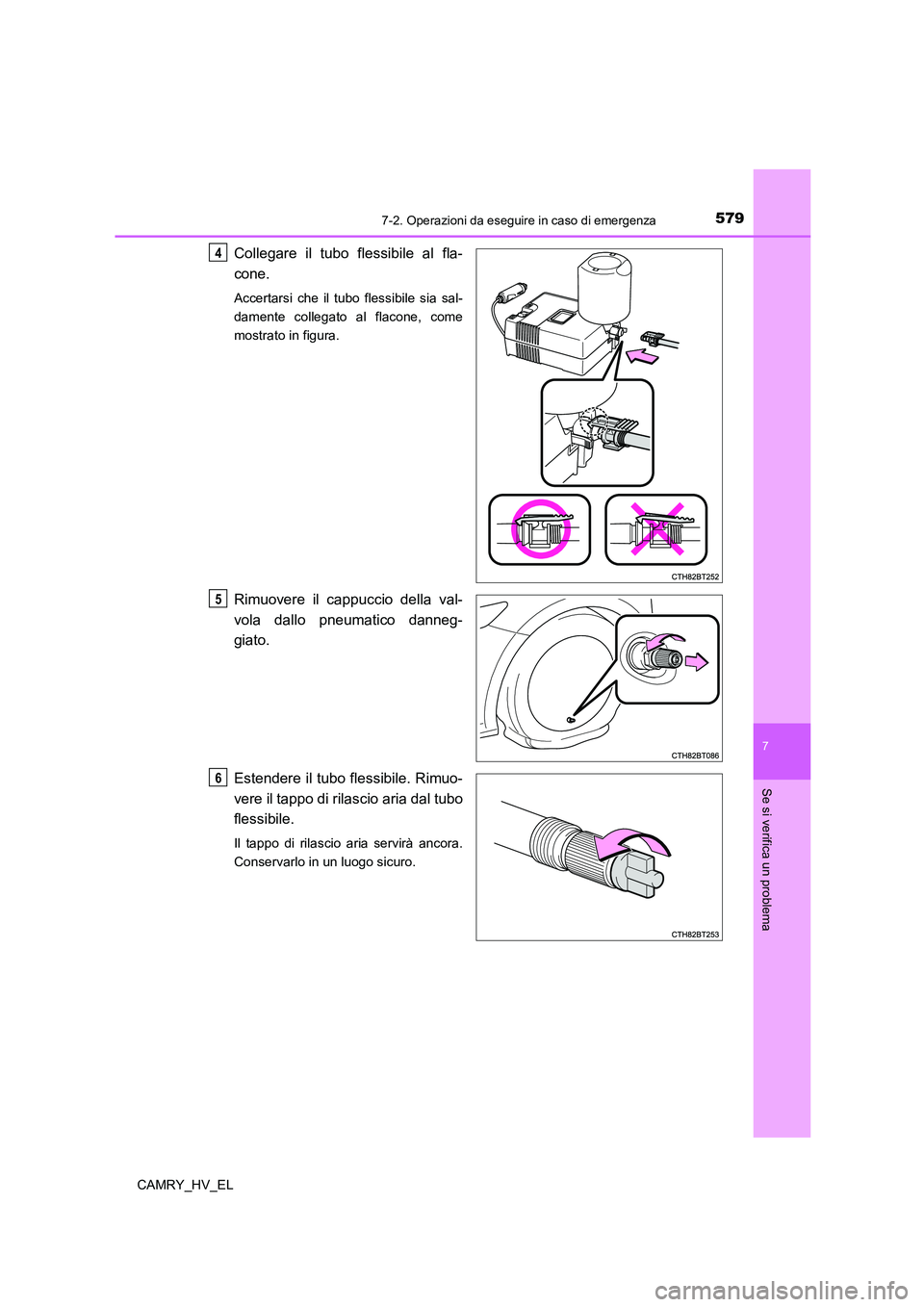

5797-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Collegare il tubo flessibile al fla-
cone.
Accertarsi che il tubo flessibile sia sal-
damente collegato al flacone, come
mostrato in figura.
Rimuovere il cappuccio della val-
vola dallo pneumatico danneg-
giato.
Estendere il tubo flessibile. Rimuo-
vere il tappo di rilascio aria dal tubo
flessibile.
Il tappo di rilascio aria servirà ancora.
Conservarlo in un luogo sicuro.
4
5
6

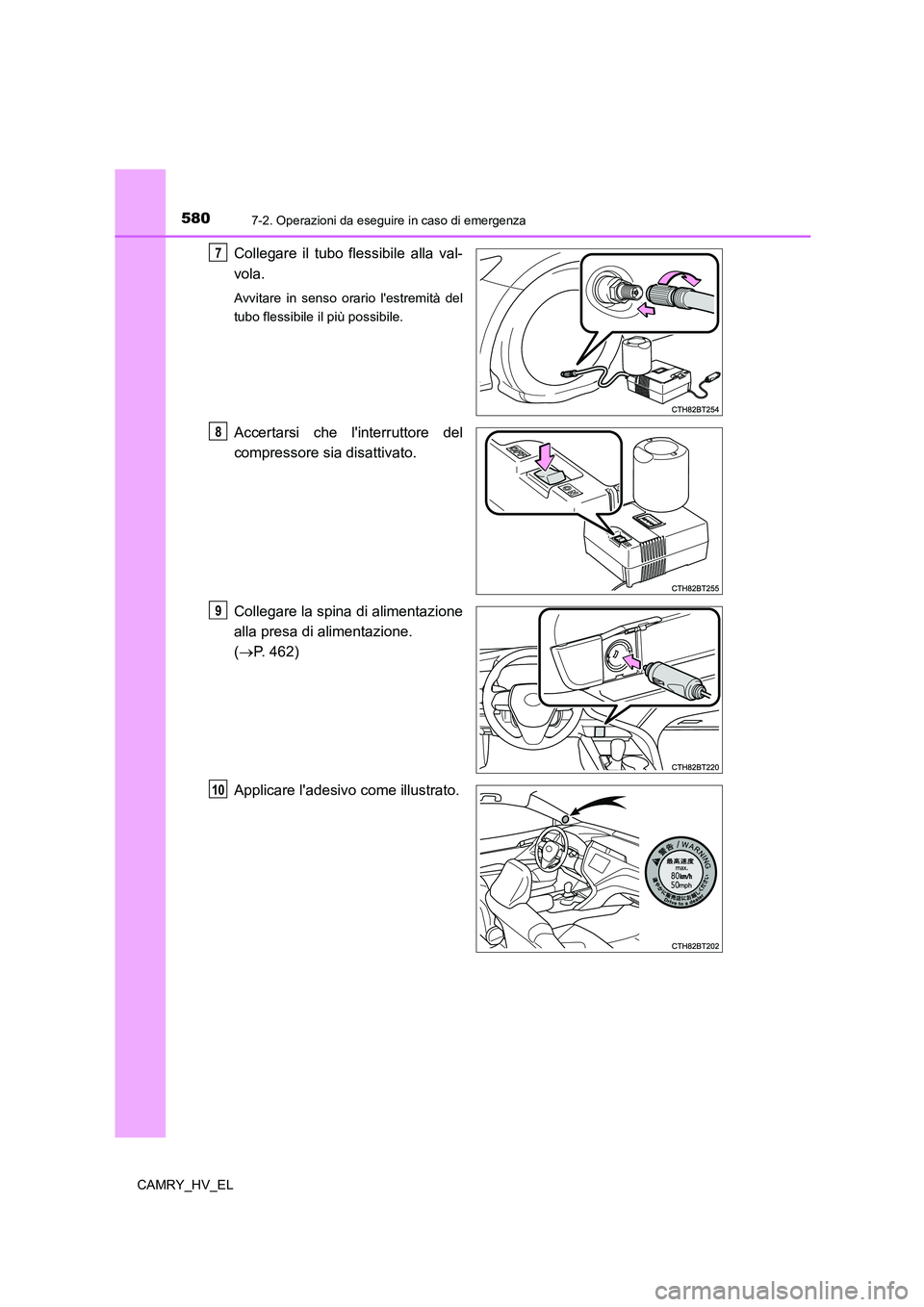

5807-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Collegare il tubo flessibile alla val-
vola.
Avvitare in senso orario l'estremità del
tubo flessibile il più possibile.
Accertarsi che l'interruttore del
compressore sia disattivato.
Collegare la spina di alimentazione
alla presa di alimentazione.
(P. 462)
Applicare l'adesivo come illustrato.
7
8
9
10
