TOYOTA CAMRY 2022 Betriebsanleitungen (in German)

5097-1. Wichtige Informationen
7
Wenn Störungen auftreten
CAMRY_HV_EM

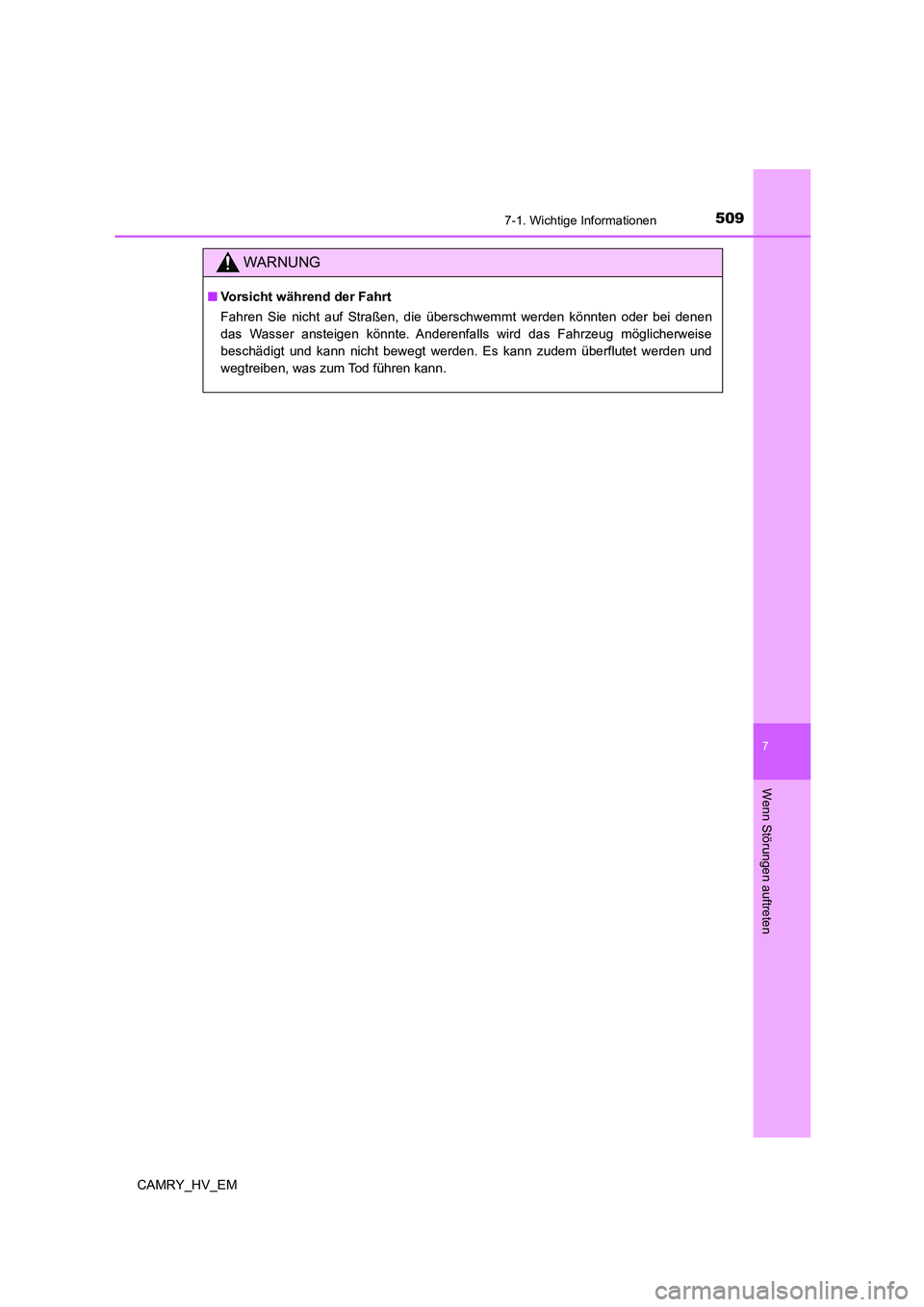

WARNUNG
■Vorsicht während der Fahrt
Fahren Sie nicht auf Straßen, die überschwemmt werden könnten oder bei denen
das Wasser ansteigen könnte. Anderenfalls wird das Fahrzeug möglicherweise
beschädigt und kann nicht bewegt werden. Es kann zudem überflutet werden und
wegtreiben, was zum Tod führen kann.

510
CAMRY_HV_EM
7-2. Maßnahmen im Notfall
Wenn Ihr Fahrzeug abgeschleppt werden muss
Wenn Ihr Fahrzeug abgeschleppt werden muss, wird empfohlen, damit
einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
eine andere verlässliche Werkstatt oder einen Abschleppdienst zu
beauftragen, der ein Abschleppfahrzeug mit Abschleppbrille oder einen
Tieflader verwendet.
Verwenden Sie zum Abschleppen immer ein Sicherheitskettensystem
und beachten Sie alle gesetzlichen Bestimmungen.
Wenn das Fahrzeug mit einem Abschleppfahrzeug mit Abschleppbrille
von vorn abgeschleppt wird, müssen die Hinterräder und Achsen des
Fahrzeugs in gutem Zustand sein. (S. 510, 512)
Wenn diese beschädigt sind, verwenden Sie einen Nachläufer oder
einen Tieflader.
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge haben.
■Beim Abschleppen des Fahrzeugs
■Beim Abschleppen
●Vermeiden Sie plötzliches Anfahren usw., wenn mit Seilen oder Ketten abge-
schleppt wird, da dies die Abschleppösen, Seile oder Ketten übermäßiger Belas-
tung aussetzt. Die Abschleppösen, Seile oder Kabel könnten beschädigt werden,
Bruchstücke könnten Personen treffen und schwere Schäden anrichten.
●Schalten Sie die Starttaste nicht aus. Möglicherweise ist das Lenkrad verriegelt und
kann nicht bedient werden
Transportieren Sie das Fahrzeug stets so,
dass die Vorderräder angehoben oder alle
vier Räder angehoben sind. Wenn das Fahr-
zeug abgeschleppt wird und die Vorderräder
dabei auf der Straße bleiben, könnte der
Antriebsstrang und damit verbundene Teile
beschädigt werden oder der durch den
Betrieb des Motors erzeugte Strom könnte
einen Brand verursachen, abhängig von der
Art des Schadens oder der Funktionsstörung.

5117-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM

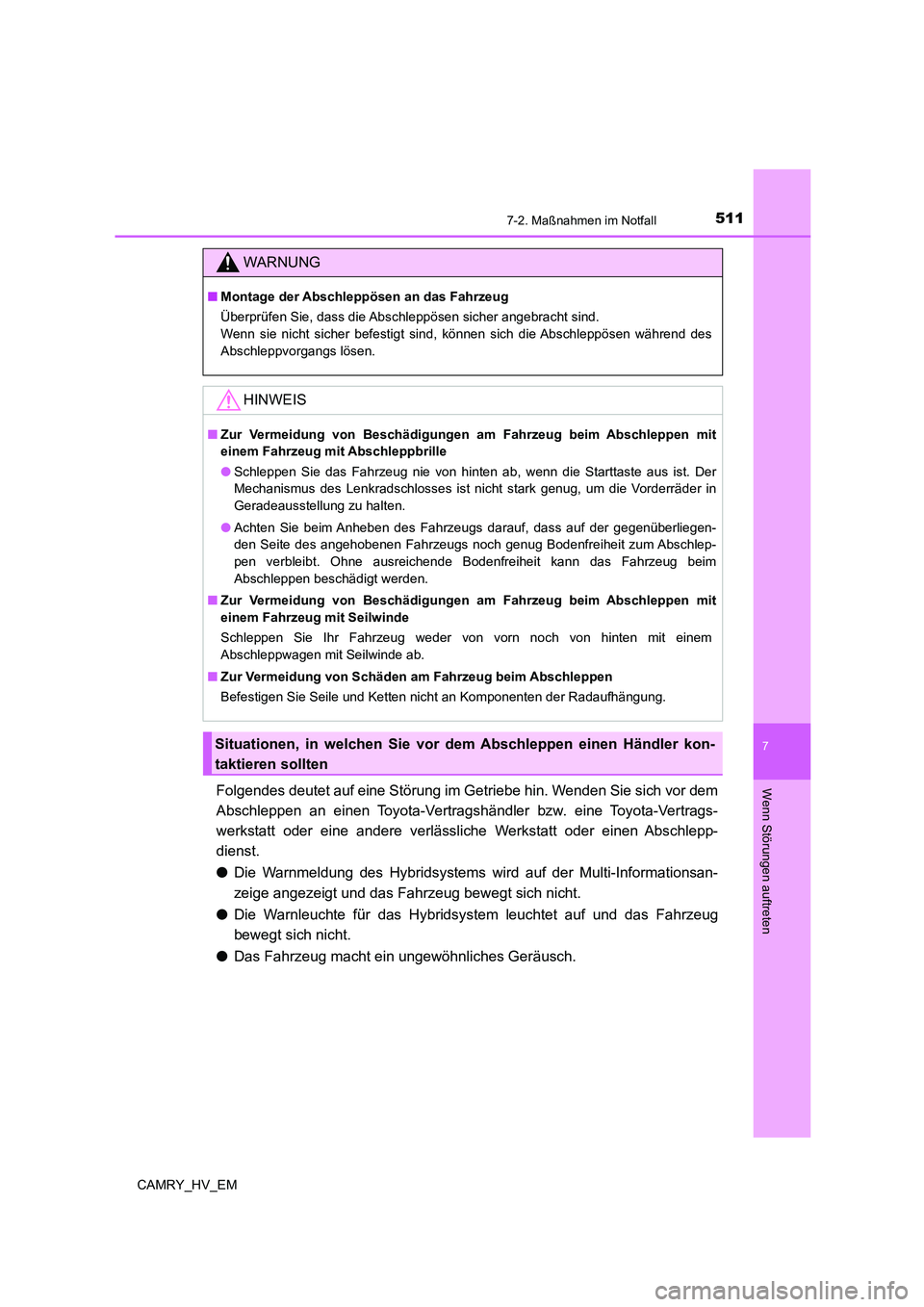

Folgendes deutet auf eine Störung im Getriebe hin. Wenden Sie sich vor dem
Abschleppen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertrags-
werkstatt oder eine andere verlässliche Werkstatt oder einen Abschlepp-
dienst.
●Die Warnmeldung des Hybridsystems wird auf der Multi-Informationsan-
zeige angezeigt und das Fahrzeug bewegt sich nicht.
●Die Warnleuchte für das Hybridsystem leuchtet auf und das Fahrzeug
bewegt sich nicht.
●Das Fahrzeug macht ein ungewöhnliches Geräusch.
WARNUNG
■Montage der Abschleppösen an das Fahrzeug
Überprüfen Sie, dass die Abschleppösen sicher angebracht sind.
Wenn sie nicht sicher befestigt sind, können sich die Abschleppösen während des
Abschleppvorgangs lösen.
HINWEIS
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Fahrzeug mit Abschleppbrille
●Schleppen Sie das Fahrzeug nie von hinten ab, wenn die Starttaste aus ist. Der
Mechanismus des Lenkradschlosses ist nicht stark genug, um die Vorderräder in
Geradeausstellung zu halten.
●Achten Sie beim Anheben des Fahrzeugs darauf, dass auf der gegenüberliegen-
den Seite des angehobenen Fahrzeugs noch genug Bodenfreiheit zum Abschlep-
pen verbleibt. Ohne ausreichende Bodenfreiheit kann das Fahrzeug beim
Abschleppen beschädigt werden.
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Fahrzeug mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem
Abschleppwagen mit Seilwinde ab.
■Zur Vermeidung von Schäden am Fahrzeug beim Abschleppen
Befestigen Sie Seile und Ketten nicht an Komponenten der Radaufhängung.
Situationen, in welchen Sie vor dem Abschleppen einen Händler kon-
taktieren sollten

5127-2. Maßnahmen im Notfall
CAMRY_HV_EM

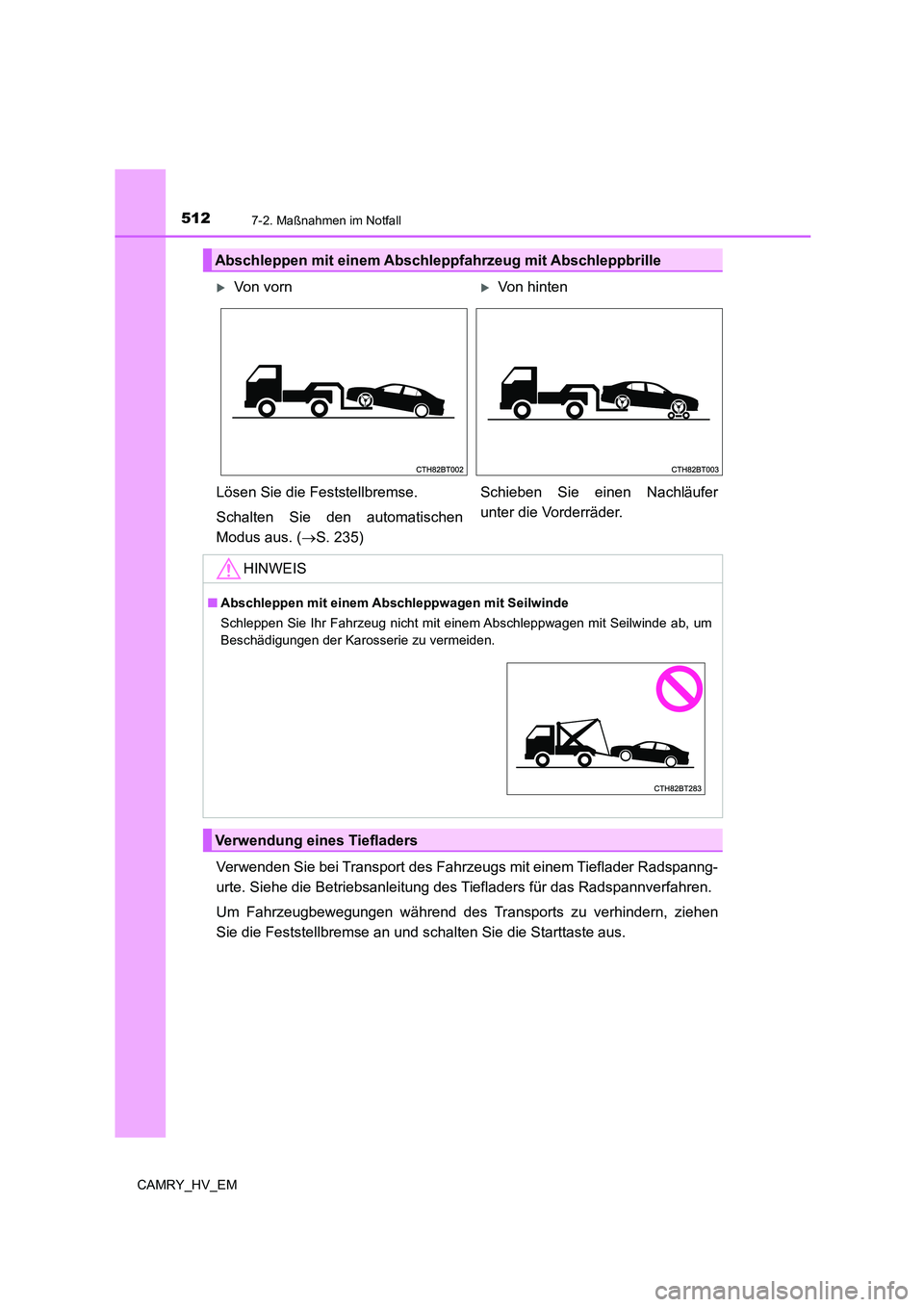

Verwenden Sie bei Transport des Fahrzeugs mit einem Tieflader Radspanng-
urte. Siehe die Betriebsanleitung des Tiefladers für das Radspannverfahren.
Um Fahrzeugbewegungen während des Transports zu verhindern, ziehen
Sie die Feststellbremse an und schalten Sie die Starttaste aus.
Abschleppen mit einem Abschleppfahrzeug mit Abschleppbrille
Von vornVon hinten
Lösen Sie die Feststellbremse.
Schalten Sie den automatischen
Modus aus. (S. 235)Schieben Sie einen Nachläufer
unter die Vorderräder.
HINWEIS
■Abschleppen mit einem Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug nicht mit einem Abschleppwagen mit Seilwinde ab, um
Beschädigungen der Karosserie zu vermeiden.
Verwendung eines Tiefladers

5137-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM

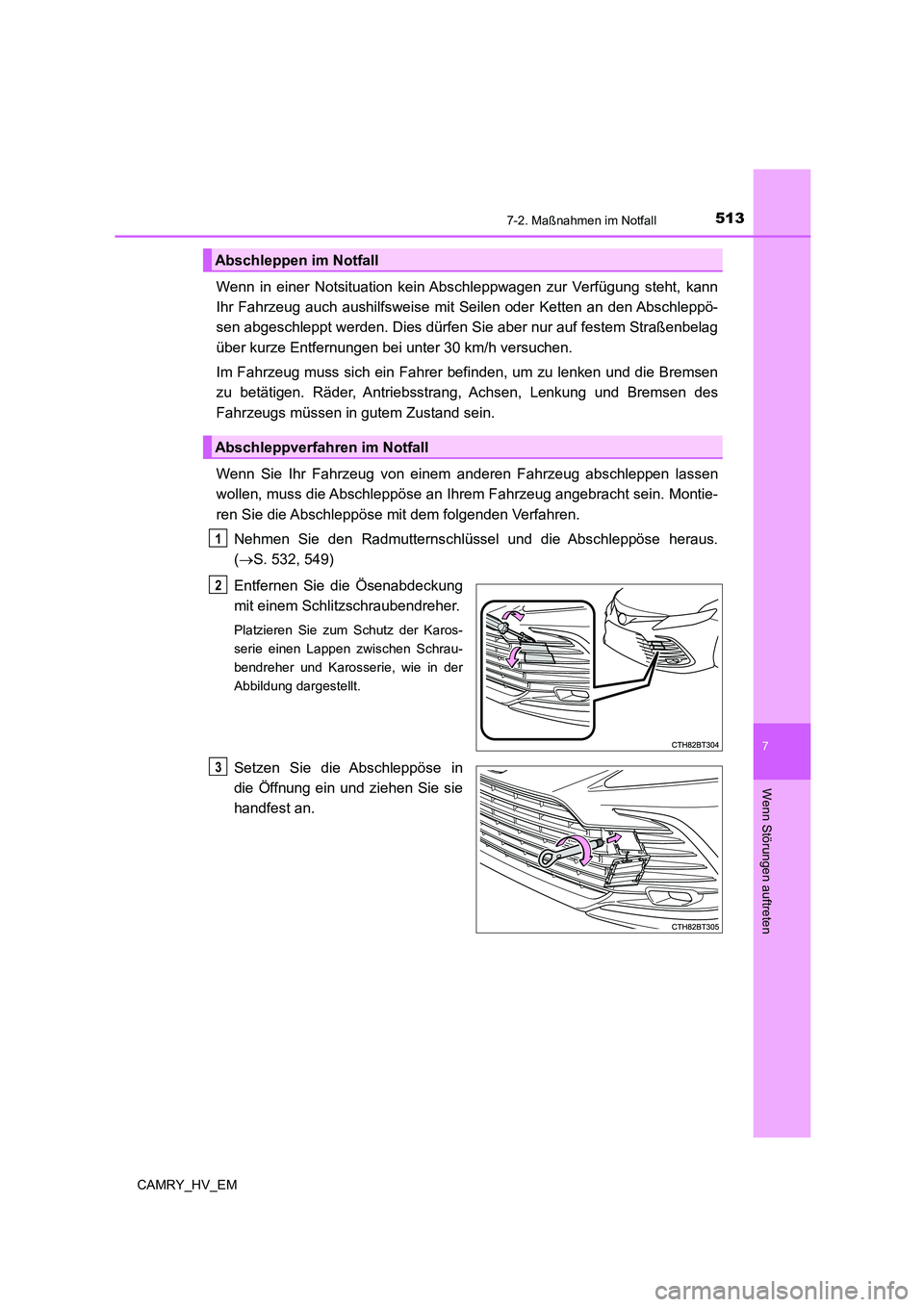

Wenn in einer Notsituation kein Abschleppwagen zur Verfügung steht, kann
Ihr Fahrzeug auch aushilfsweise mit Seilen oder Ketten an den Abschleppö-
sen abgeschleppt werden. Dies dürfen Sie aber nur auf festem Straßenbelag
über kurze Entfernungen bei unter 30 km/h versuchen.
Im Fahrzeug muss sich ein Fahrer befinden, um zu lenken und die Bremsen
zu betätigen. Räder, Antriebsstrang, Achsen, Lenkung und Bremsen des
Fahrzeugs müssen in gutem Zustand sein.
Wenn Sie Ihr Fahrzeug von einem anderen Fahrzeug abschleppen lassen
wollen, muss die Abschleppöse an Ihrem Fahrzeug angebracht sein. Montie-
ren Sie die Abschleppöse mit dem folgenden Verfahren.
Nehmen Sie den Radmutternschlüssel und die Abschleppöse heraus.
(S. 532, 549)
Entfernen Sie die Ösenabdeckung
mit einem Schlitzschraubendreher.
Platzieren Sie zum Schutz der Karos-
serie einen Lappen zwischen Schrau-
bendreher und Karosserie, wie in der
Abbildung dargestellt.
Setzen Sie die Abschleppöse in
die Öffnung ein und ziehen Sie sie
handfest an.
Abschleppen im Notfall
Abschleppverfahren im Notfall
1
2
3

5147-2. Maßnahmen im Notfall
CAMRY_HV_EM

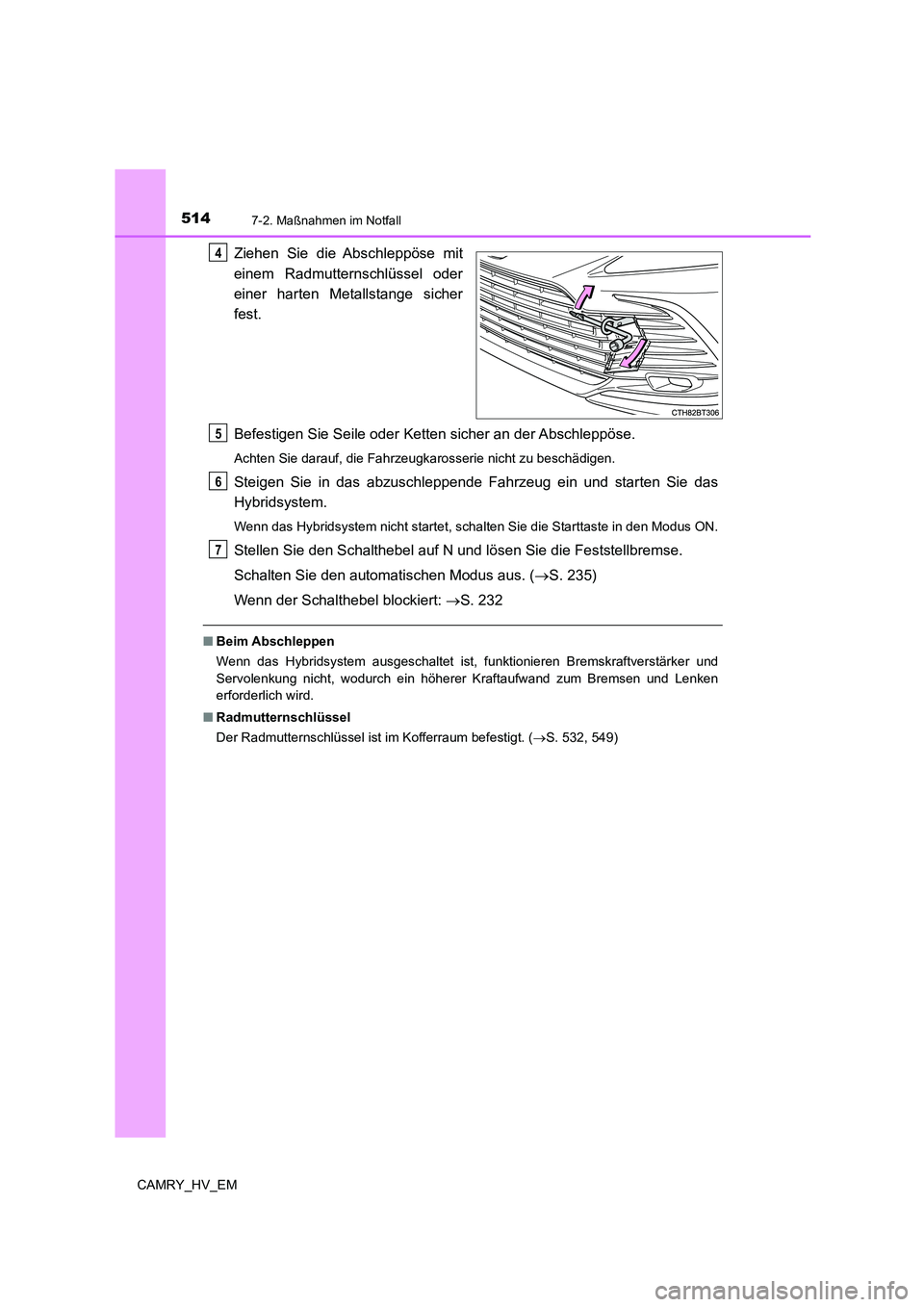

Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel oder
einer harten Metallstange sicher
fest.
Befestigen Sie Seile oder Ketten sicher an der Abschleppöse.
Achten Sie darauf, die Fahrzeugkarosserie nicht zu beschädigen.
Steigen Sie in das abzuschleppende Fahrzeug ein und starten Sie das
Hybridsystem.
Wenn das Hybridsystem nicht startet, schalten Sie die Starttaste in den Modus ON.
Stellen Sie den Schalthebel auf N und lösen Sie die Feststellbremse.
Schalten Sie den automatischen Modus aus. (S. 235)
Wenn der Schalthebel blockiert: S. 232
■Beim Abschleppen
Wenn das Hybridsystem ausgeschaltet ist, funktionieren Bremskraftverstärker und
Servolenkung nicht, wodurch ein höherer Kraftaufwand zum Bremsen und Lenken
erforderlich wird.
■Radmutternschlüssel
Der Radmutternschlüssel ist im Kofferraum befestigt. (S. 532, 549)
4
5
6
7

5157-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM

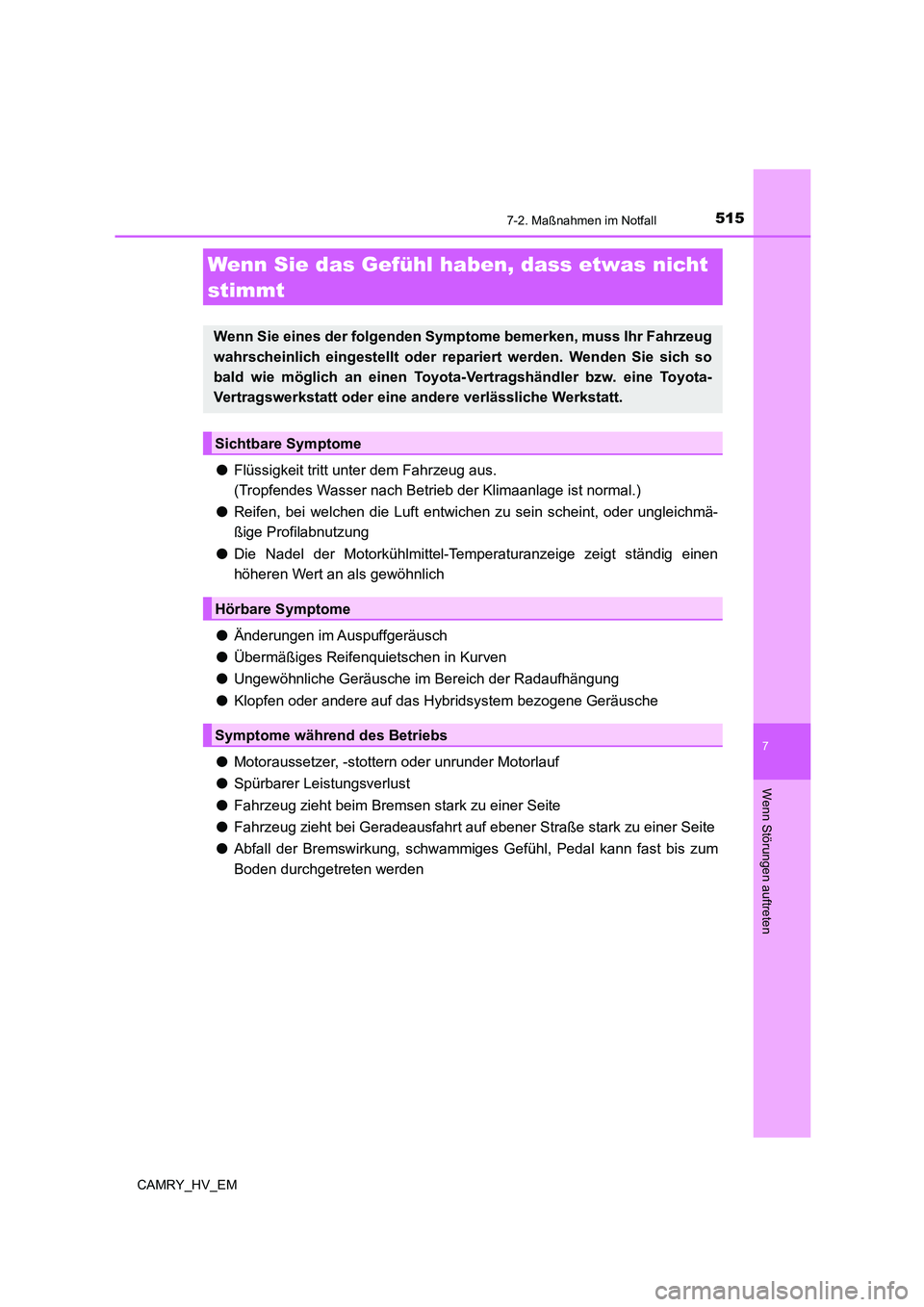

●Flüssigkeit tritt unter dem Fahrzeug aus.
(Tropfendes Wasser nach Betrieb der Klimaanlage ist normal.)
●Reifen, bei welchen die Luft entwichen zu sein scheint, oder ungleichmä-
ßige Profilabnutzung
●Die Nadel der Motorkühlmittel-Temperaturanzeige zeigt ständig einen
höheren Wert an als gewöhnlich
●Änderungen im Auspuffgeräusch
●Übermäßiges Reifenquietschen in Kurven
●Ungewöhnliche Geräusche im Bereich der Radaufhängung
●Klopfen oder andere auf das Hybridsystem bezogene Geräusche
●Motoraussetzer, -stottern oder unrunder Motorlauf
●Spürbarer Leistungsverlust
●Fahrzeug zieht beim Bremsen stark zu einer Seite
●Fahrzeug zieht bei Geradeausfahrt auf ebener Straße stark zu einer Seite
●Abfall der Bremswirkung, schwammiges Gefühl, Pedal kann fast bis zum
Boden durchgetreten werden
Wenn Sie das Gefühl haben, dass etwas nicht
stimmt
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich eingestellt oder repariert werden. Wenden Sie sich so
bald wie möglich an einen Toyota-Vertragshändler bzw. eine Toyota-
Vertragswerkstatt oder eine andere verlässliche Werkstatt.
Sichtbare Symptome
Hörbare Symptome
Symptome während des Betriebs

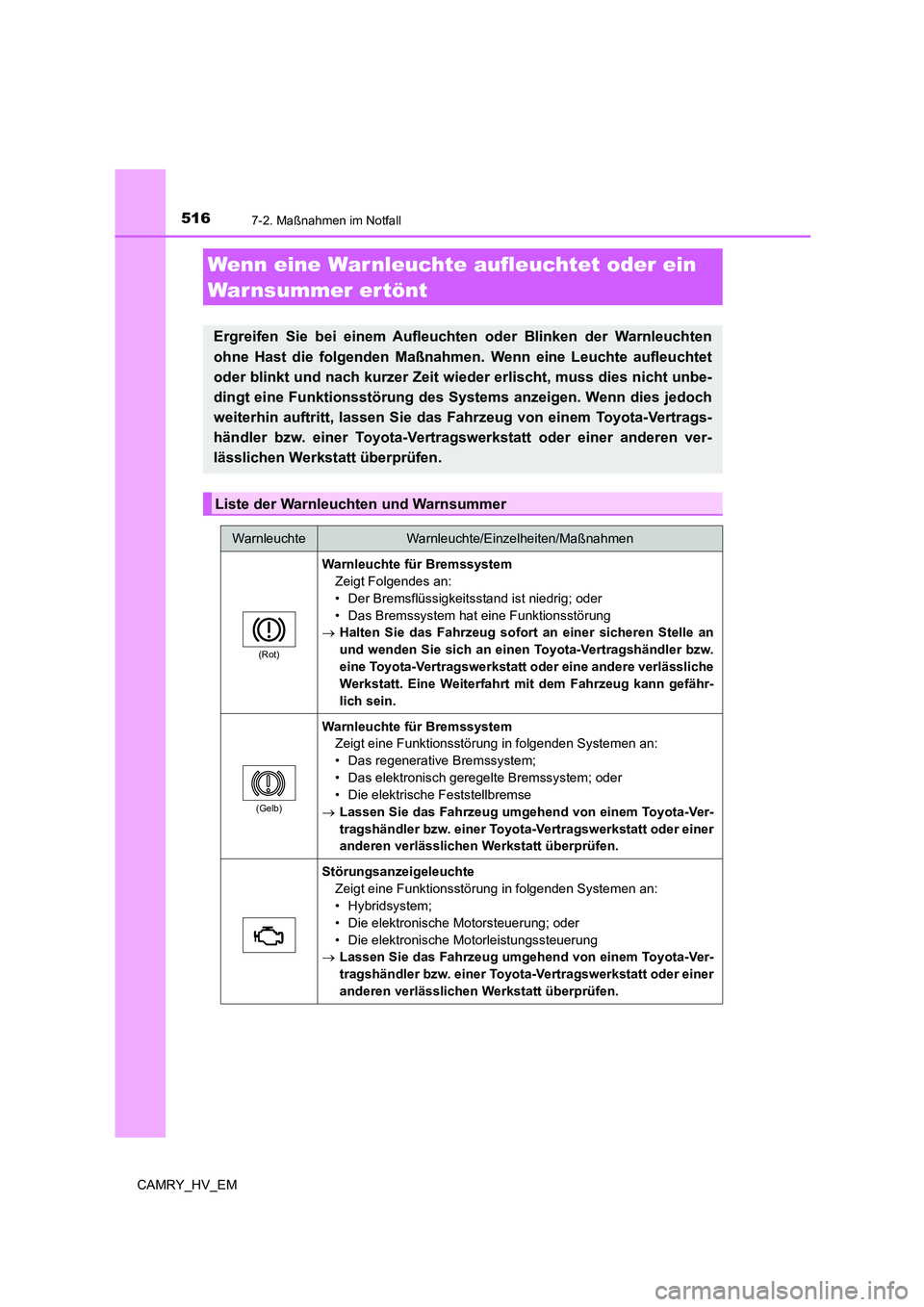

5167-2. Maßnahmen im Notfall
CAMRY_HV_EM
Wenn eine War nleuchte aufleuchtet oder ein
War nsummer er tönt
Ergreifen Sie bei einem Aufleuchten oder Blinken der Warnleuchten
ohne Hast die folgenden Maßnahmen. Wenn eine Leuchte aufleuchtet
oder blinkt und nach kurzer Zeit wieder erlischt, muss dies nicht unbe-
dingt eine Funktionsstörung des Systems anzeigen. Wenn dies jedoch
weiterhin auftritt, lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen ver-
lässlichen Werkstatt überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
(Rot)
Warnleuchte für Bremssystem
Zeigt Folgendes an:
• Der Bremsflüssigkeitsstand ist niedrig; oder
• Das Bremssystem hat eine Funktionsstörung
Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine andere verlässliche
Werkstatt. Eine Weiterfahrt mit dem Fahrzeug kann gefähr-
lich sein.
(Gelb)
Warnleuchte für Bremssystem
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das regenerative Bremssystem;
• Das elektronisch geregelte Bremssystem; oder
• Die elektrische Feststellbremse
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprüfen.
Störungsanzeigeleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
•Hybridsystem;
• Die elektronische Motorsteuerung; oder
• Die elektronische Motorleistungssteuerung
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprüfen.

5177-2. Maßnahmen im Notfall
7
Wenn Störungen auftreten
CAMRY_HV_EM

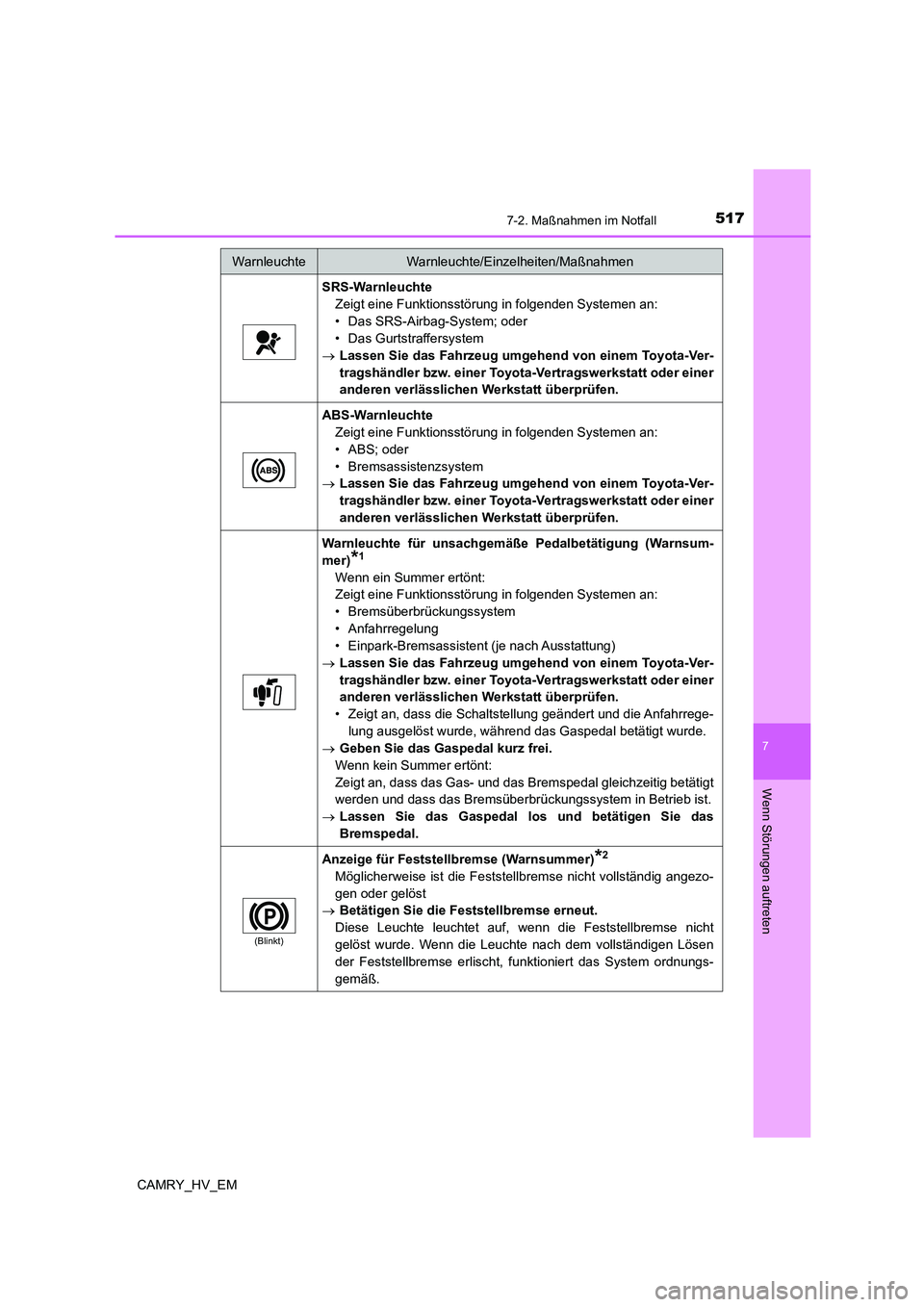

SRS-Warnleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das SRS-Airbag-System; oder
• Das Gurtstraffersystem
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprüfen.
ABS-Warnleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• ABS; oder
• Bremsassistenzsystem
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprüfen.
Warnleuchte für unsachgemäße Pedalbetätigung (Warnsum-
mer)
*1
Wenn ein Summer ertönt:
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Bremsüberbrückungssystem
• Anfahrregelung
• Einpark-Bremsassistent (je nach Ausstattung)
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprüfen.
• Zeigt an, dass die Schaltstellung geändert und die Anfahrrege-
lung ausgelöst wurde, während das Gaspedal betätigt wurde.
Geben Sie das Gaspedal kurz frei.
Wenn kein Summer ertönt:
Zeigt an, dass das Gas- und das Bremspedal gleichzeitig betätigt
werden und dass das Bremsüberbrückungssystem in Betrieb ist.
Lassen Sie das Gaspedal los und betätigen Sie das
Bremspedal.
(Blinkt)
Anzeige für Feststellbremse (Warnsummer)*2
Möglicherweise ist die Feststellbremse nicht vollständig angezo-
gen oder gelöst
Betätigen Sie die Feststellbremse erneut.
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht
gelöst wurde. Wenn die Leuchte nach dem vollständigen Lösen
der Feststellbremse erlischt, funktioniert das System ordnungs-
gemäß.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

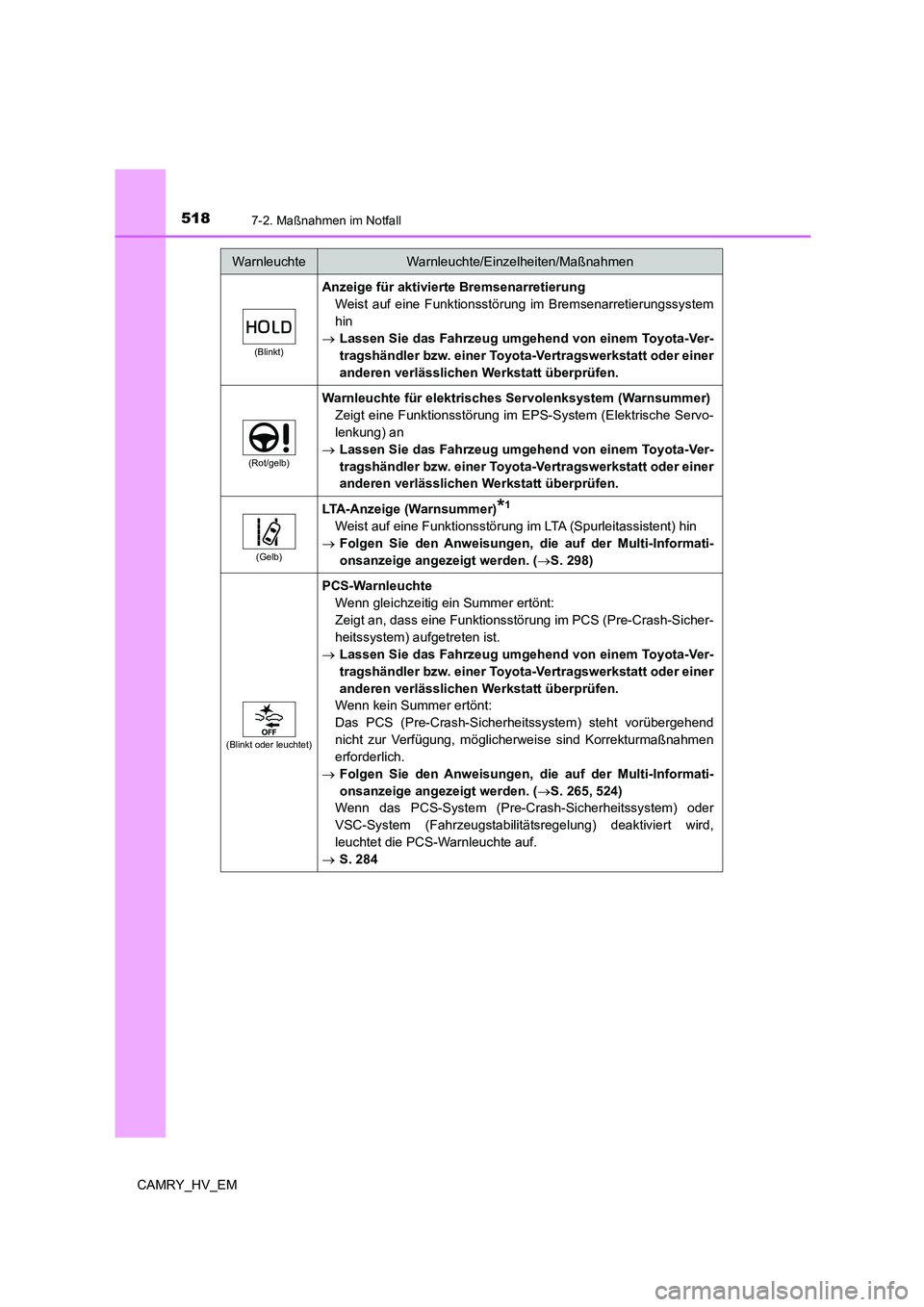

5187-2. Maßnahmen im Notfall
CAMRY_HV_EM
(Blinkt)
Anzeige für aktivierte Bremsenarretierung
Weist auf eine Funktionsstörung im Bremsenarretierungssystem
hin
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprüfen.
(Rot/gelb)
Warnleuchte für elektrisches Servolenksystem (Warnsummer)
Zeigt eine Funktionsstörung im EPS-System (Elektrische Servo-
lenkung) an
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprüfen.
(Gelb)
LTA-Anzeige (Warnsummer)*1
Weist auf eine Funktionsstörung im LTA (Spurleitassistent) hin
Folgen Sie den Anweisungen, die auf der Multi-Informati-
onsanzeige angezeigt werden. (S. 298)
(Blinkt oder leuchtet)
PCS-Warnleuchte
Wenn gleichzeitig ein Summer ertönt:
Zeigt an, dass eine Funktionsstörung im PCS (Pre-Crash-Sicher-
heitssystem) aufgetreten ist.
Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprüfen.
Wenn kein Summer ertönt:
Das PCS (Pre-Crash-Sicherheitssystem) steht vorübergehend
nicht zur Verfügung, möglicherweise sind Korrekturmaßnahmen
erforderlich.
Folgen Sie den Anweisungen, die auf der Multi-Informati-
onsanzeige angezeigt werden. (S. 265, 524)
Wenn das PCS-System (Pre-Crash-Sicherheitssystem) oder
VSC-System (Fahrzeugstabilitätsregelung) deaktiviert wird,
leuchtet die PCS-Warnleuchte auf.
S. 284
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
