Page 4 of 490

För din information.................4
Så här läser du den här instruktionsboken....6
Söka information..................7
Bildregister......................8
1.Trygghet och säkerhet
1.1 För säkert bruk................20
1.1.1 Innan du börjar köra.........20
1.1.2 För säker körning...........21
1.1.3 Säkerhetsbälten...........22
1.1.4 Krockkuddar..............26
1.1.5 Manuellt i-/urkopplingssystem för
krockkuddarna vid
framsätespassagerarplatsen
*....34
1.1.6 Säkerhetsåtgärder beträffande
avgaser.................35
1.2 Säkerhet för barn...............36
1.2.1 Åka bil med barn...........36
1.2.2 Bilbarnstolar..............36
1.3 Hjälp i nödsituation..............50
1.3.1 eCall
*..................50
1.4 Hybridsystem.................58
1.4.1 Hybridsystem, funktioner......58
1.4.2 Hybridsystem,
säkerhetsåtgärder..........61
1.5 Stöldskyddssystem..............65
1.5.1 Startspärrsystem...........65
1.5.2 Larm
*..................65
2. Instrumentgrupp
2.1 Instrumentgrupp...............68
2.1.1 Varnings- och kontrollampor....68
2.1.2 Instrument och mätare.......72
2.1.3 Informationsdisplay.........75
2.1.4 Vindrutedisplay
*...........88
2.1.5 Energimonitor/
Förbrukningsskärm.........91
3. Funktionen i respektive
komponent
3.1 Nycklarnas funktioner............96
3.1.1 Nycklar.................96
3.2 Öppna, stänga och låsa dörrarna......98
3.2.1 Dörrar..................98
3.2.2 Baklucka...............102
3.2.3 Elektroniskt lås- och startsystem . 1053.3 Inställning av säten.............110
3.3.1 Framsäten..............110
3.3.2 Baksäte................111
3.3.3 Körställningsminne
*........112
3.3.4 Nackskydd..............114
3.4 Justera ratten och speglarna.......116
3.4.1 Ratt..................116
3.4.2 Invändig backspegel........117
3.4.3 Ytterbackspeglar..........118
3.5 Öppna och stänga fönster.........120
3.5.1 Elfönsterhissar...........120
4. Körning
4.1 Innan du börjar köra............124
4.1.1 Köra bilen...............124
4.1.2 Last och bagage...........129
4.1.3 Draganordning...........130
4.2 Körrutiner..................130
4.2.1 Startknapp (tändning).......130
4.2.2 Körläge EV..............133
4.2.3 Hybridväxellåda...........135
4.2.4 Körriktningsvisare, spak......138
4.2.5 Parkeringsbroms..........139
4.2.6 Bromshållning............142
4.3 Använda strålkastare och
vindrutetorkare...............143
4.3.1 Belysningsspak...........143
4.3.2 AHB (Automatiskt helljus)
*....145
4.3.3 Dimljus, reglage...........148
4.3.4 Vindrutetorkare och spolare . . . 148
4.4 Tanka bilen..................151
4.4.1 Öppna tanklocket..........151
4.5 Använda förarstödssystemen.......153
4.5.1 Toyota Safety Sense........153
4.5.2 PCS (Aktivt krockskyddssystem) . 157
4.5.3 LTA (Filhållningsassistans)....168
4.5.4 RSA (Vägskyltsigenkänning)
*...177
4.5.5 Aktiv farthållare med radar från
0km/tim ...............181
4.5.6 GPF (bensinpartikelfilter)
*.....192
4.5.7 Förarstödssystem..........193
4.5.8 BSM (Dödavinkelvarnare)
*....197
4.5.9 Toyota parkeringssensor......201
4.5.10 RCTA (Backvarnare för korsande
trafik)
*................209
4.5.11 RCD (Detektering med
backkameran)
*...........215
4.5.12 PKSB (Intelligent autobroms)*. 218
4.5.13 Intelligent autobroms (statiska
föremål)
*..............223
2
Page 21 of 490

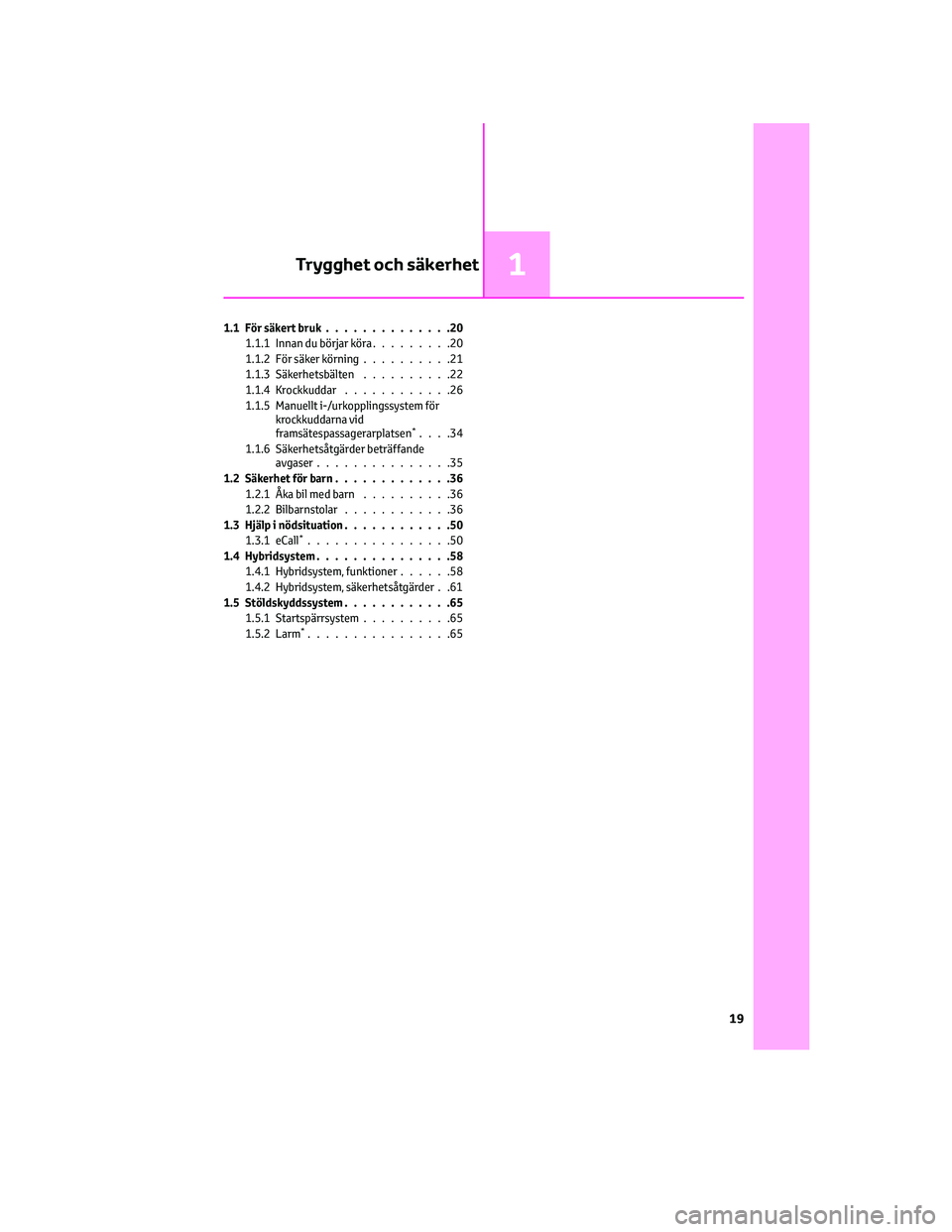

1.1 För säkert bruk..............20
1.1.1 Innan du börjar köra.........20
1.1.2 För säker körning..........21
1.1.3 Säkerhetsbälten..........22
1.1.4 Krockkuddar............26
1.1.5 Manuellt i-/urkopplingssystem för
krockkuddarna vid
framsätespassagerarplatsen
*....34
1.1.6 Säkerhetsåtgärder beträffande
avgaser...............35
1.2 Säkerhet för barn.............36
1.2.1 Åka bil med barn..........36
1.2.2 Bilbarnstolar............36
1.3 Hjälp i nödsituation............50
1.3.1 eCall
*................50
1.4 Hybridsystem...............58
1.4.1 Hybridsystem, funktioner......58
1.4.2 Hybridsystem, säkerhetsåtgärder . .61
1.5 Stöldskyddssystem............65
1.5.1 Startspärrsystem..........65
1.5.2 Larm
*................65
Trygghet och säkerhet1
19
Page 22 of 490

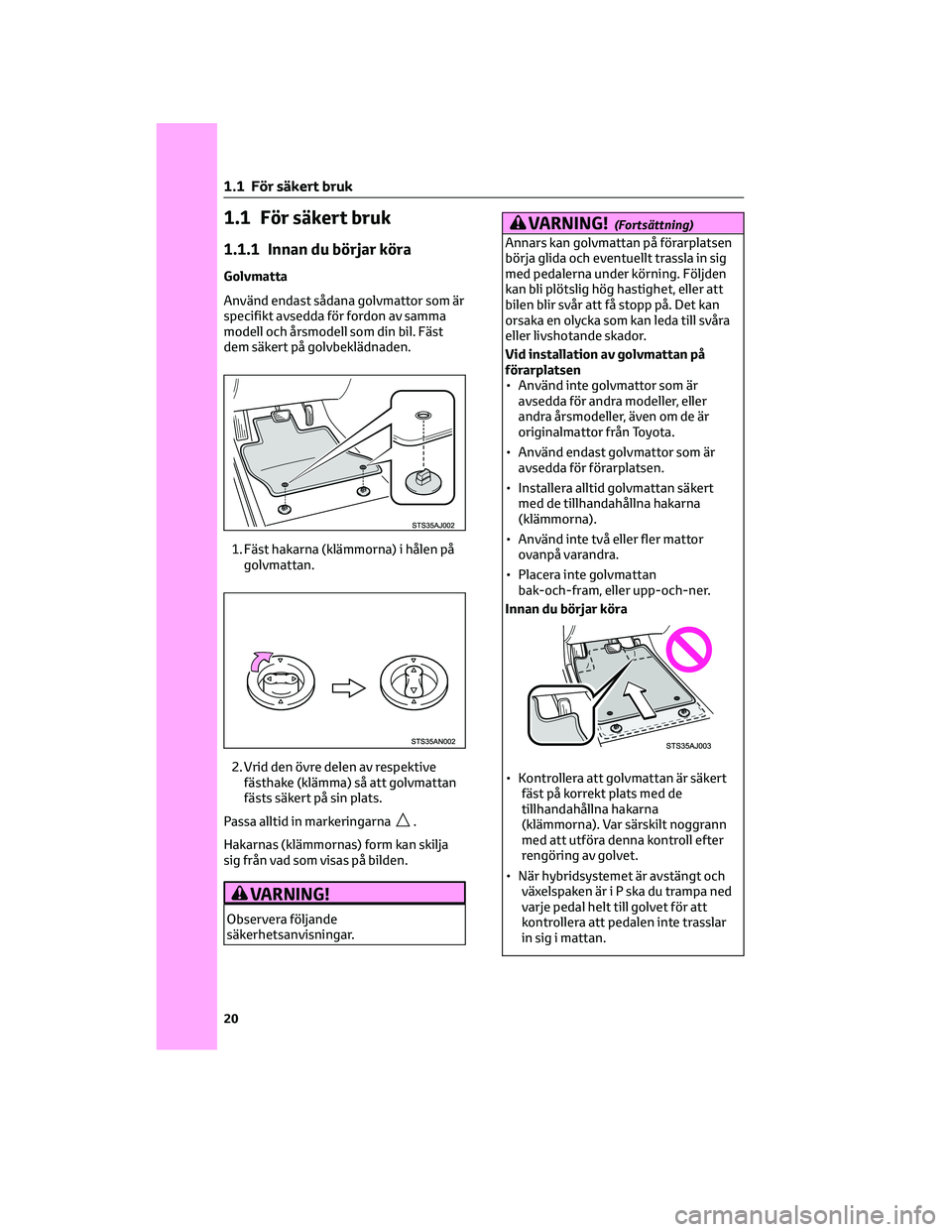

1.1 För säkert bruk
1.1.1 Innan du börjar köra
Golvmatta
Använd endast sådana golvmattor som är
specifikt avsedda för fordon av samma
modell och årsmodell som din bil. Fäst
dem säkert på golvbeklädnaden.
1. Fäst hakarna (klämmorna) i hålen på
golvmattan.
2. Vrid den övre delen av respektive
fästhake (klämma) så att golvmattan
fästs säkert på sin plats.
Passa alltid in markeringarna
.
Hakarnas (klämmornas) form kan skilja
sig från vad som visas på bilden.
VARNING!
Observera följande
säkerhetsanvisningar.
VARNING!(Fortsättning)
Annars kan golvmattan på förarplatsen
börja glida och eventuellt trassla in sig
med pedalerna under körning. Följden
kan bli plötslig hög hastighet, eller att
bilen blir svår att få stopp på. Det kan
orsaka en olycka som kan leda till svåra
eller livshotande skador.
Vid installation av golvmattan på
förarplatsen
• Använd inte golvmattor som är
avsedda för andra modeller, eller
andra årsmodeller, även om de är
originalmattor från Toyota.
• Använd endast golvmattor som är
avsedda för förarplatsen.
• Installera alltid golvmattan säkert
med de tillhandahållna hakarna
(klämmorna).
• Använd inte två eller fler mattor
ovanpå varandra.
• Placera inte golvmattan
bak-och-fram, eller upp-och-ner.
Innan du börjar köra
• Kontrollera att golvmattan är säkert
fäst på korrekt plats med de
tillhandahållna hakarna
(klämmorna). Var särskilt noggrann
med att utföra denna kontroll efter
rengöring av golvet.
• När hybridsystemet är avstängt och
växelspaken är i P ska du trampa ned
varje pedal helt till golvet för att
kontrollera att pedalen inte trasslar
in sig i mattan.
1 .1 För säkert bruk
20
Page 28 of 490

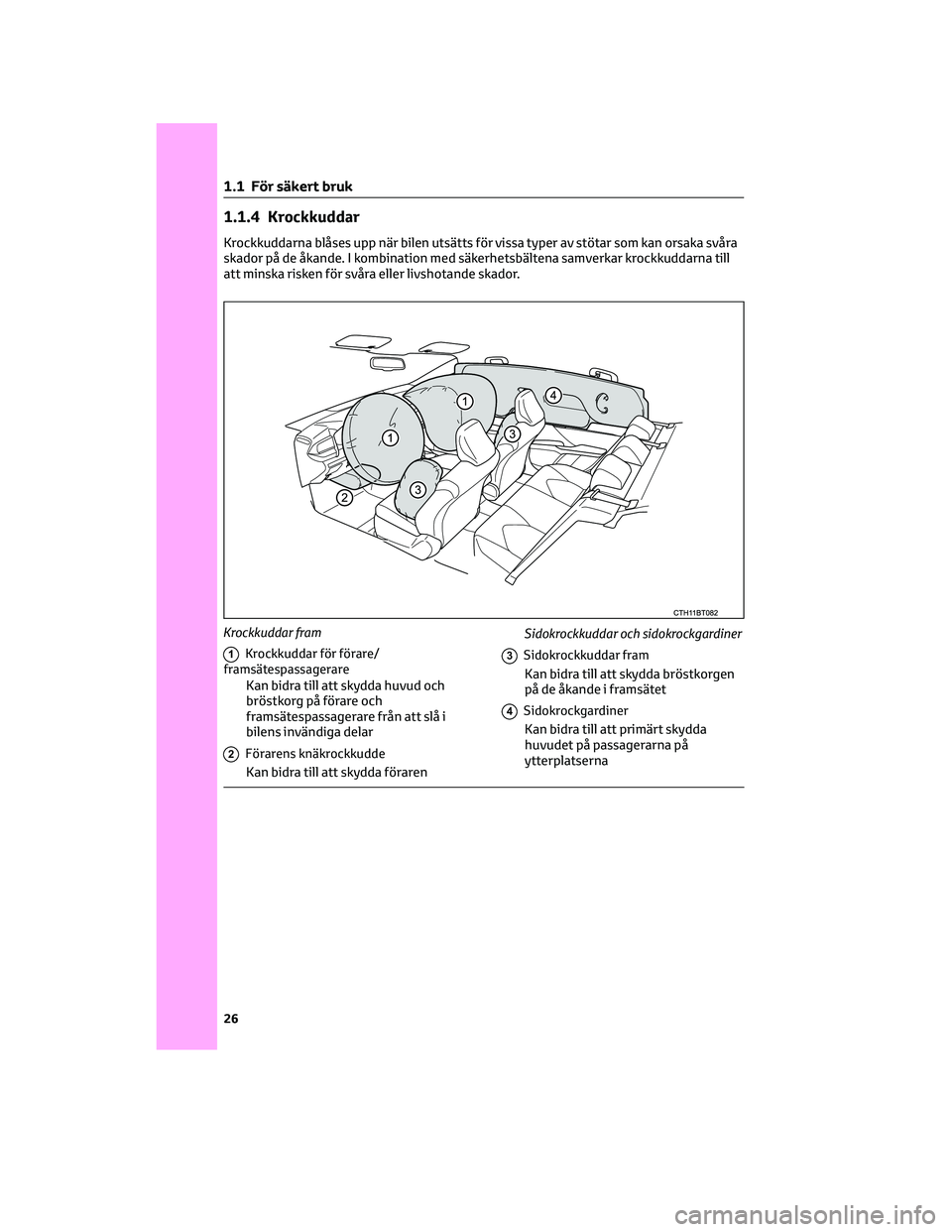

1.1.4 Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av stötar som kan orsaka svåra
skador på de åkande. I kombination med säkerhetsbältena samverkar krockkuddarna till
att minska risken för svåra eller livshotande skador.
1Krockkuddar för förare/
framsätespassagerare
Kan bidra till att skydda huvud och
bröstkorg på förare och
framsätespassagerare från att slå i
bilens invändiga delar
2Förarens knäkrockkudde
Kan bidra till att skydda förarenSidokrockkuddar och sidokrockgardiner
3Sidokrockkuddar fram
Kan bidra till att skydda bröstkorgen
på de åkande i framsätet
4Sidokrockgardiner
Kan bidra till att primärt skydda
huvudet på passagerarna på
ytterplatserna
Krockkuddar fram
1 .1 För säkert bruk
26
Page 29 of 490

Komponenter i krockkuddesystemet
1Främre krocksensorer
2Förarens knäkrockkudde
3Sidokrocksensorer (framdörr)
4Sidokrocksensorer (fram)
5Krockkudde, framsätespassagerare
6Sidokrockkuddar fram
7Sidokrockgardiner
8Manuell i-/urkopplingskontakt till
passagerarkrockkudden (i förekommande
fall)
9“AIR BAG ON” och “AIR BAG OFF”,
kontrollampor (i förekommande fall)
10SRS-varningslampa
11Krockkuddesensorenhet
12Sidokrocksensorer (bak)
13Förarens krockkudde
14Bältessträckare och kraftbegränsare
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
VARNING!
Säkerhetsåtgärder gällande
krockkuddar
Observera dessa säkerhetsanvisningar
beträffande krockkuddarna.
Försummelse kan orsaka svåra eller
livshotande skador.
VARNING!(Fortsättning)
• Såväl förare som samtliga
passagerare i bilen måste använda
säkerhetsbältena på rätt sätt.
Krockkuddarna utgör
kompletterande skydd i kombination
med säkerhetsbältena.
• Krockkudden på förarsidan utlöses
med våldsam kraft och kan orsaka
svåra eller livshotande skador,
särskilt om föraren sitter mycket
nära krockkudden.
1 .1 För säkert bruk
27
1
Trygghet och säkerhet
Page 30 of 490

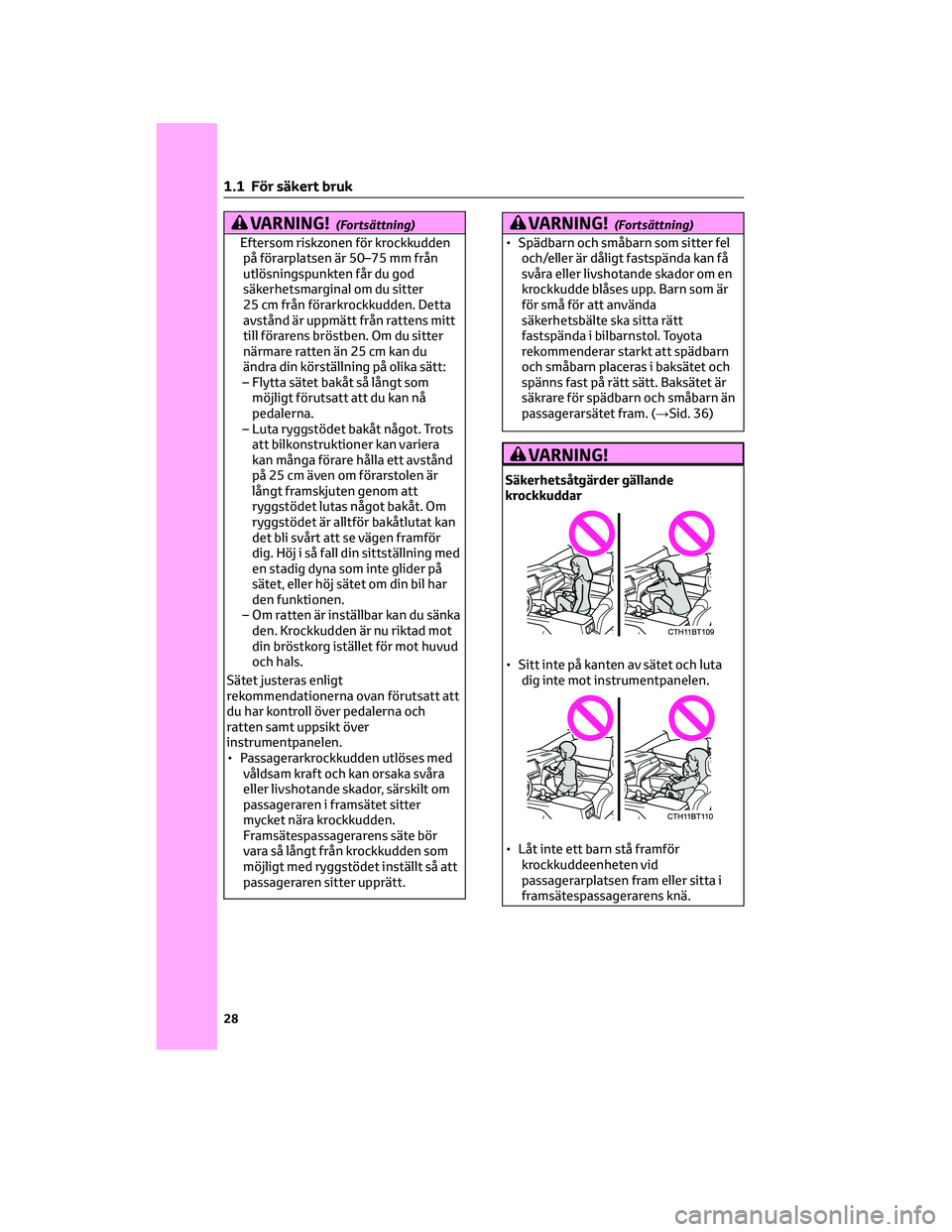

VARNING!(Fortsättning)
Eftersom riskzonen för krockkudden
på förarplatsen är 50–75 mm från
utlösningspunkten får du god
säkerhetsmarginal om du sitter
25 cm från förarkrockkudden. Detta
avstånd är uppmätt från rattens mitt
till förarens bröstben. Om du sitter
närmare ratten än 25 cm kan du
ändra din körställning på olika sätt:
– Flytta sätet bakåt så långt som
möjligt förutsatt att du kan nå
pedalerna.
– Luta ryggstödet bakåt något. Trots
att bilkonstruktioner kan variera
kan många förare hålla ett avstånd
på 25 cm även om förarstolen är
långt framskjuten genom att
ryggstödet lutas något bakåt. Om
ryggstödet är alltför bakåtlutat kan
det bli svårt att se vägen framför
dig. Höj i så fall din sittställning med
en stadig dyna som inte glider på
sätet, eller höj sätet om din bil har
den funktionen.
– Om ratten är inställbar kan du sänka
den. Krockkudden är nu riktad mot
din bröstkorg istället för mot huvud
och hals.
Sätet justeras enligt
rekommendationerna ovan förutsatt att
du har kontroll över pedalerna och
ratten samt uppsikt över
instrumentpanelen.
• Passagerarkrockkudden utlöses med
våldsam kraft och kan orsaka svåra
eller livshotande skador, särskilt om
passageraren i framsätet sitter
mycket nära krockkudden.
Framsätespassagerarens säte bör
vara så långt från krockkudden som
möjligt med ryggstödet inställt så att
passageraren sitter upprätt.
VARNING!(Fortsättning)
• Spädbarn och småbarn som sitter fel
och/eller är dåligt fastspända kan få
svåra eller livshotande skador om en
krockkudde blåses upp. Barn som är
för små för att använda
säkerhetsbälte ska sitta rätt
fastspända i bilbarnstol. Toyota
rekommenderar starkt att spädbarn
och småbarn placeras i baksätet och
spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än
passagerarsätet fram. (→Sid. 36)
VARNING!
Säkerhetsåtgärder gällande
krockkuddar
• Sitt inte på kanten av sätet och luta
dig inte mot instrumentpanelen.
• Låt inte ett barn stå framför
krockkuddeenheten vid
passagerarplatsen fram eller sitta i
framsätespassagerarens knä.
1 .1 För säkert bruk
28
Page 31 of 490

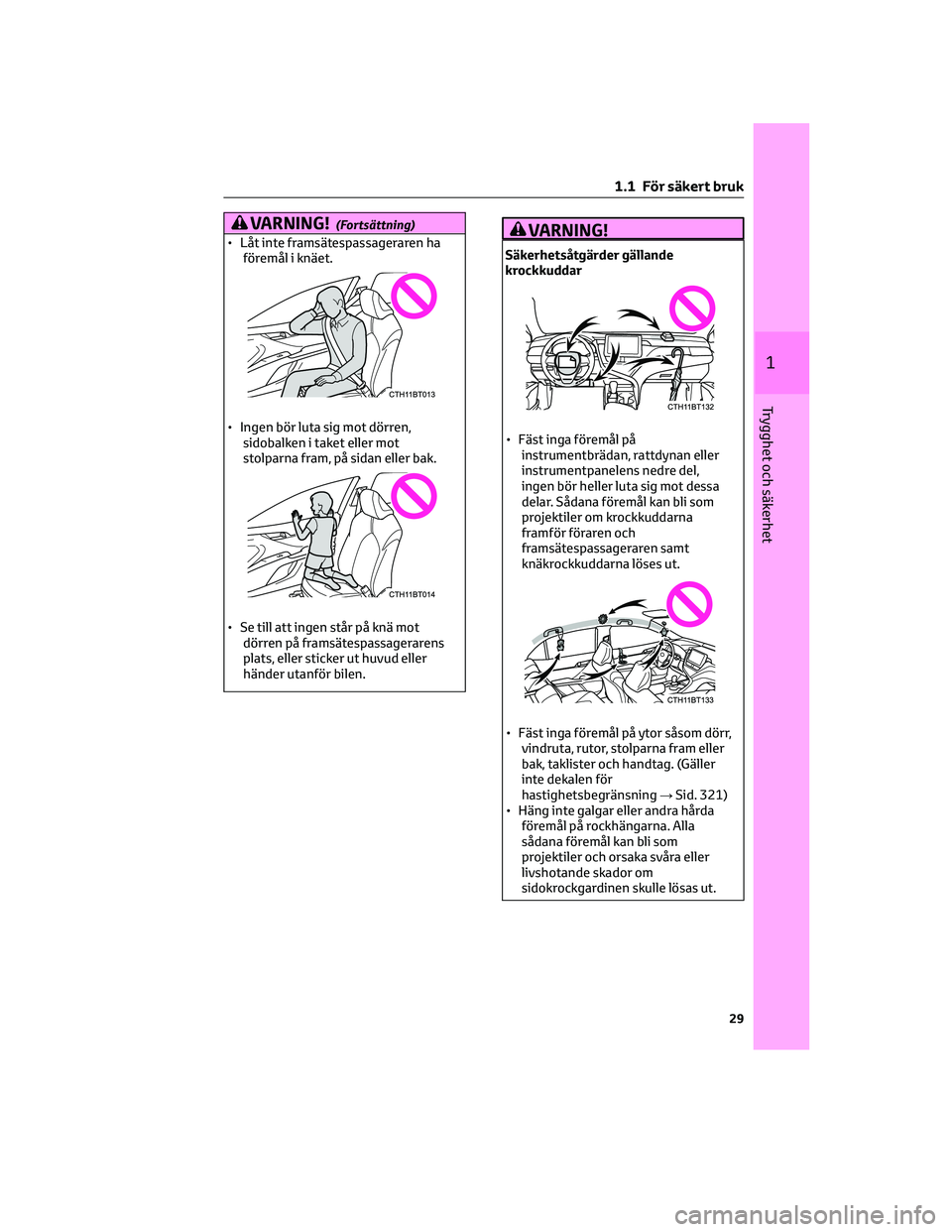

VARNING!(Fortsättning)
• Låt inte framsätespassageraren ha
föremål i knäet.
• Ingen bör luta sig mot dörren,
sidobalken i taket eller mot
stolparna fram, på sidan eller bak.
• Se till att ingen står på knä mot
dörren på framsätespassagerarens
plats, eller sticker ut huvud eller
händer utanför bilen.
VARNING!
Säkerhetsåtgärder gällande
krockkuddar
• Fäst inga föremål på
instrumentbrädan, rattdynan eller
instrumentpanelens nedre del,
ingen bör heller luta sig mot dessa
delar. Sådana föremål kan bli som
projektiler om krockkuddarna
framför föraren och
framsätespassageraren samt
knäkrockkuddarna löses ut.
• Fäst inga föremål på ytor såsom dörr,
vindruta, rutor, stolparna fram eller
bak, taklister och handtag. (Gäller
inte dekalen för
hastighetsbegränsning→Sid. 321)
• Häng inte galgar eller andra hårda
föremål på rockhängarna. Alla
sådana föremål kan bli som
projektiler och orsaka svåra eller
livshotande skador om
sidokrockgardinen skulle lösas ut.
1 .1 För säkert bruk
29
1
Trygghet och säkerhet
Page 36 of 490

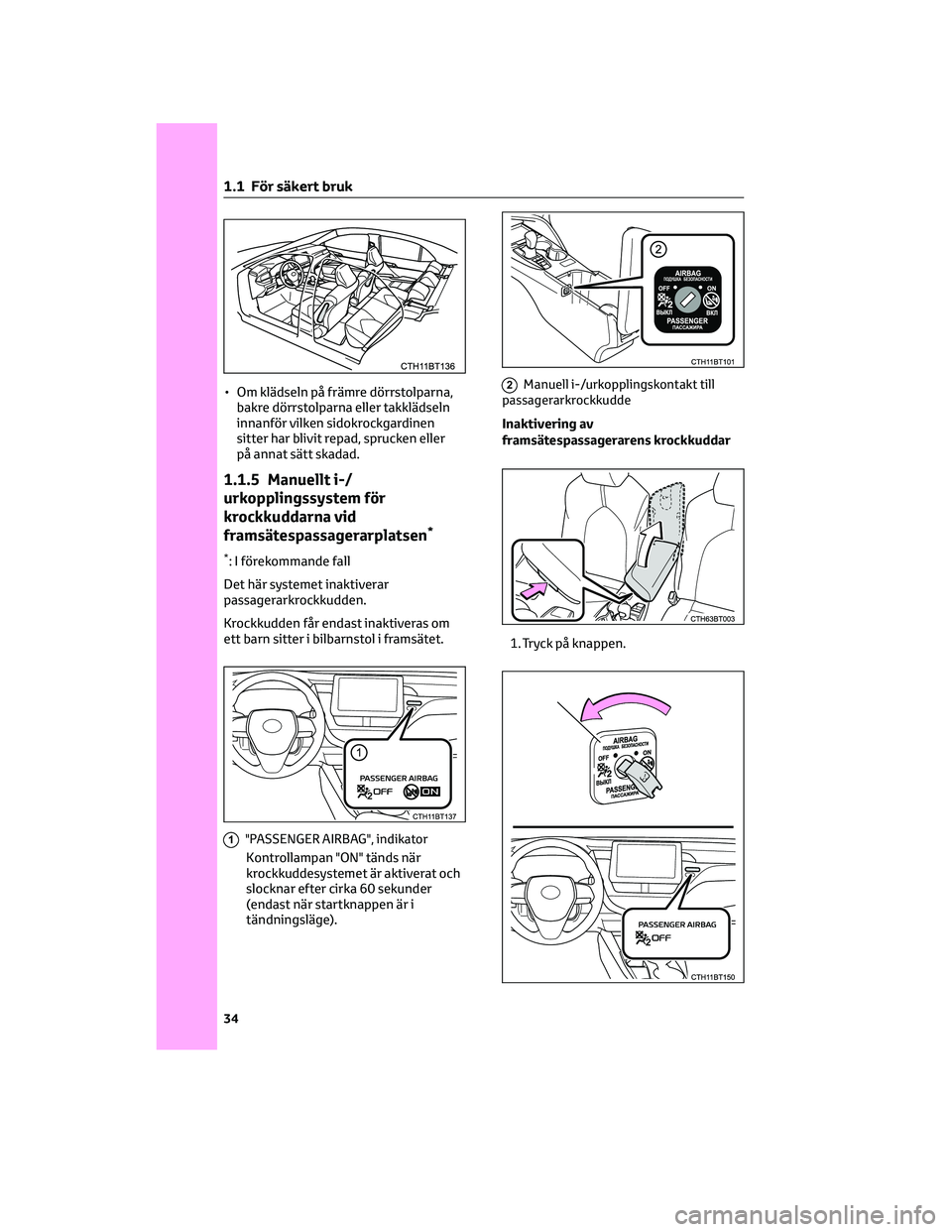

• Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln
innanför vilken sidokrockgardinen
sitter har blivit repad, sprucken eller
på annat sätt skadad.
1.1.5 Manuellt i-/
urkopplingssystem för
krockkuddarna vid
framsätespassagerarplatsen
*
*: I förekommande fall
Det här systemet inaktiverar
passagerarkrockkudden.
Krockkudden får endast inaktiveras om
ett barn sitter i bilbarnstol i framsätet.
1"PASSENGER AIRBAG", indikator
Kontrollampan "ON" tänds när
krockkuddesystemet är aktiverat och
slocknar efter cirka 60 sekunder
(endast när startknappen är i
tändningsläge).
2Manuell i-/urkopplingskontakt till
passagerarkrockkudde
Inaktivering av
framsätespassagerarens krockkuddar
1. Tryck på knappen.
1 .1 För säkert bruk
34
Page 37 of 490

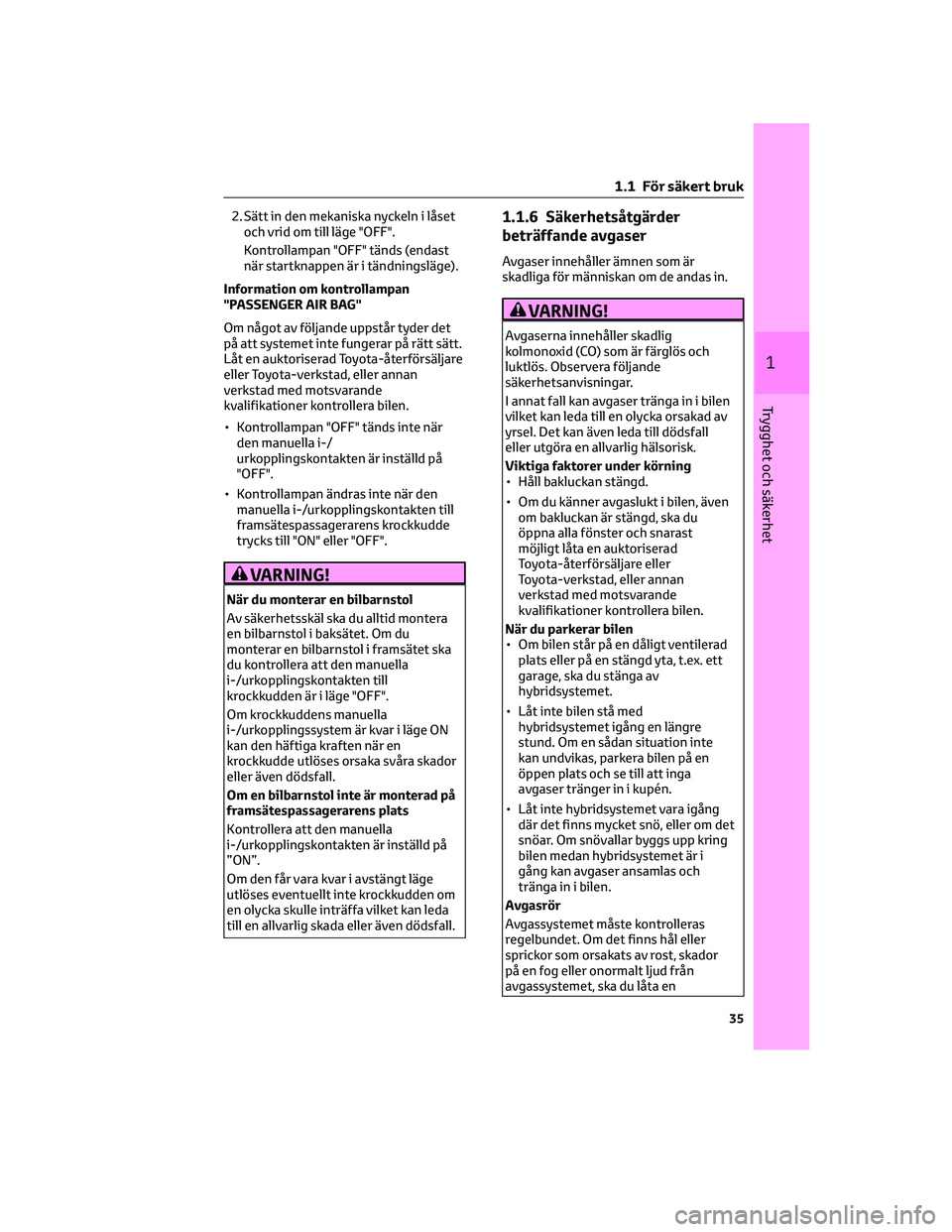

2. Sätt in den mekaniska nyckeln i låset
och vrid om till läge "OFF".
Kontrollampan "OFF" tänds (endast
när startknappen är i tändningsläge).
Information om kontrollampan
"PASSENGER AIR BAG"
Om något av följande uppstår tyder det
på att systemet inte fungerar på rätt sätt.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Kontrollampan "OFF" tänds inte när
den manuella i-/
urkopplingskontakten är inställd på
"OFF".
• Kontrollampan ändras inte när den
manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde
trycks till "ON" eller "OFF".
VARNING!
När du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera
en bilbarnstol i baksätet. Om du
monterar en bilbarnstol i framsätet ska
du kontrollera att den manuella
i-/urkopplingskontakten till
krockkudden är i läge "OFF".
Om krockkuddens manuella
i-/urkopplingssystem är kvar i läge ON
kan den häftiga kraften när en
krockkudde utlöses orsaka svåra skador
eller även dödsfall.
Om en bilbarnstol inte är monterad på
framsätespassagerarens plats
Kontrollera att den manuella
i-/urkopplingskontakten är inställd på
”ON”.
Om den får vara kvar i avstängt läge
utlöses eventuellt inte krockkudden om
en olycka skulle inträffa vilket kan leda
till en allvarlig skada eller även dödsfall.
1.1.6 Säkerhetsåtgärder
beträffande avgaser
Avgaser innehåller ämnen som är
skadliga för människan om de andas in.
VARNING!
Avgaserna innehåller skadlig
kolmonoxid (CO) som är färglös och
luktlös. Observera följande
säkerhetsanvisningar.
I annat fall kan avgaser tränga in i bilen
vilket kan leda till en olycka orsakad av
yrsel. Det kan även leda till dödsfall
eller utgöra en allvarlig hälsorisk.
Viktiga faktorer under körning
• Håll bakluckan stängd.
• Om du känner avgaslukt i bilen, även
om bakluckan är stängd, ska du
öppna alla fönster och snarast
möjligt låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
När du parkerar bilen
• Om bilen står på en dåligt ventilerad
plats eller på en stängd yta, t.ex. ett
garage, ska du stänga av
hybridsystemet.
• Låt inte bilen stå med
hybridsystemet igång en längre
stund. Om en sådan situation inte
kan undvikas, parkera bilen på en
öppen plats och se till att inga
avgaser tränger in i kupén.
• Låt inte hybridsystemet vara igång
där det finns mycket snö, eller om det
snöar. Om snövallar byggs upp kring
bilen medan hybridsystemet är i
gång kan avgaser ansamlas och
tränga in i bilen.
Avgasrör
Avgassystemet måste kontrolleras
regelbundet. Om det finns hål eller
sprickor som orsakats av rost, skador
på en fog eller onormalt ljud från
avgassystemet, ska du låta en
1 .1 För säkert bruk
35
1
Trygghet och säkerhet
Page 39 of 490

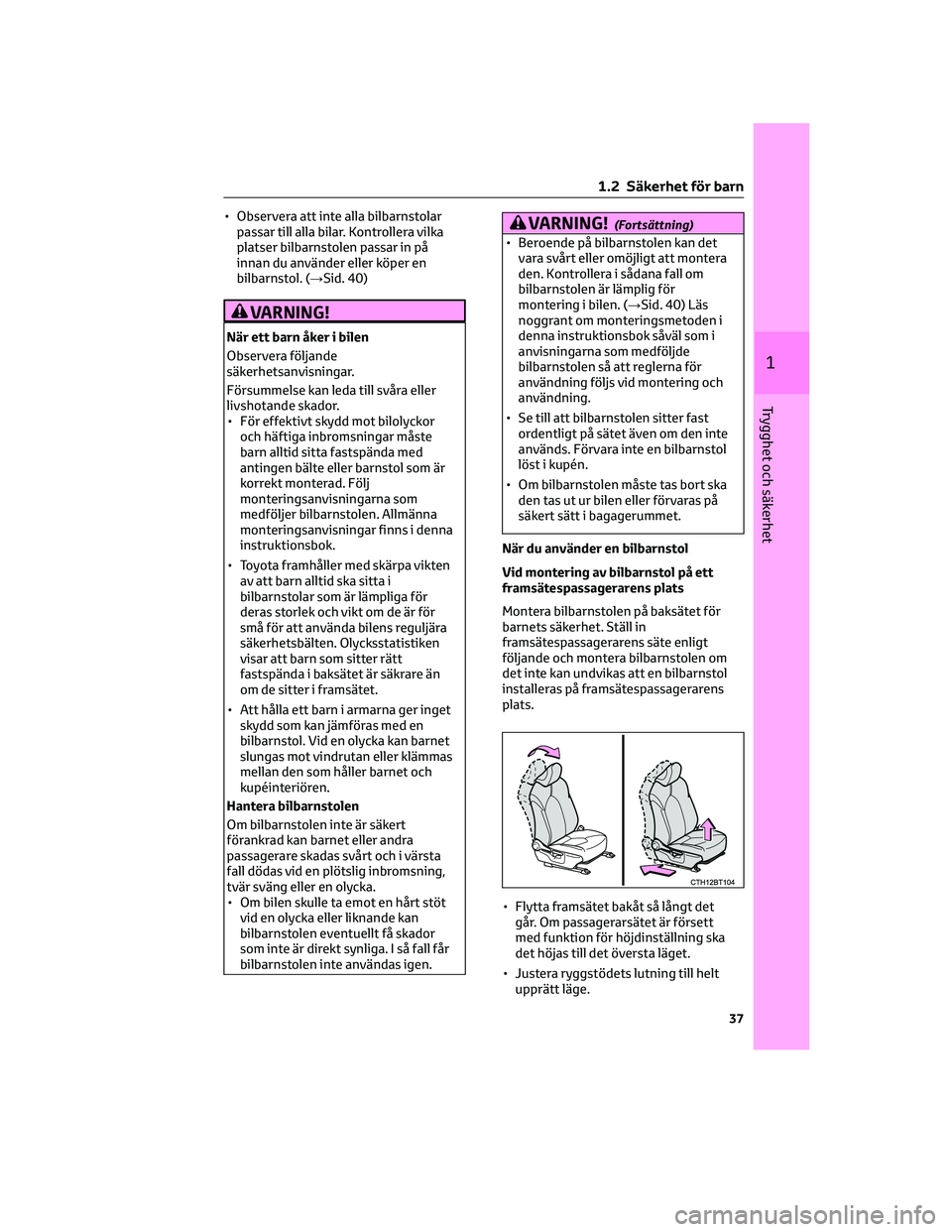

• Observera att inte alla bilbarnstolar
passar till alla bilar. Kontrollera vilka
platser bilbarnstolen passar in på
innan du använder eller köper en
bilbarnstol. (→Sid. 40)
VARNING!
När ett barn åker i bilen
Observera följande
säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
• För effektivt skydd mot bilolyckor
och häftiga inbromsningar måste
barn alltid sitta fastspända med
antingen bälte eller barnstol som är
korrekt monterad. Följ
monteringsanvisningarna som
medföljer bilbarnstolen. Allmänna
monteringsanvisningar finns i denna
instruktionsbok.
• Toyota framhåller med skärpa vikten
av att barn alltid ska sitta i
bilbarnstolar som är lämpliga för
deras storlek och vikt om de är för
små för att använda bilens reguljära
säkerhetsbälten. Olycksstatistiken
visar att barn som sitter rätt
fastspända i baksätet är säkrare än
om de sitter i framsätet.
• Att hålla ett barn i armarna ger inget
skydd som kan jämföras med en
bilbarnstol. Vid en olycka kan barnet
slungas mot vindrutan eller klämmas
mellan den som håller barnet och
kupéinteriören.
Hantera bilbarnstolen
Om bilbarnstolen inte är säkert
förankrad kan barnet eller andra
passagerare skadas svårt och i värsta
fall dödas vid en plötslig inbromsning,
tvär sväng eller en olycka.
• Om bilen skulle ta emot en hårt stöt
vid en olycka eller liknande kan
bilbarnstolen eventuellt få skador
som inte är direkt synliga. I så fall får
bilbarnstolen inte användas igen.
VARNING!(Fortsättning)
• Beroende på bilbarnstolen kan det
vara svårt eller omöjligt att montera
den. Kontrollera i sådana fall om
bilbarnstolen är lämplig för
montering i bilen. (→Sid. 40) Läs
noggrant om monteringsmetoden i
denna instruktionsbok såväl som i
anvisningarna som medföljde
bilbarnstolen så att reglerna för
användning följs vid montering och
användning.
• Se till att bilbarnstolen sitter fast
ordentligt på sätet även om den inte
används. Förvara inte en bilbarnstol
löst i kupén.
• Om bilbarnstolen måste tas bort ska
den tas ut ur bilen eller förvaras på
säkert sätt i bagagerummet.
När du använder en bilbarnstol
Vid montering av bilbarnstol på ett
framsätespassagerarens plats
Montera bilbarnstolen på baksätet för
barnets säkerhet. Ställ in
framsätespassagerarens säte enligt
följande och montera bilbarnstolen om
det inte kan undvikas att en bilbarnstol
installeras på framsätespassagerarens
plats.
• Flytta framsätet bakåt så långt det
går. Om passagerarsätet är försett
med funktion för höjdinställning ska
det höjas till det översta läget.
• Justera ryggstödets lutning till helt
upprätt läge.
1 .2 Säkerhet för barn
37
1
Trygghet och säkerhet
