TOYOTA COROLLA 2015 Manual de utilização (in Portuguese)

4206-3. Manutenção que pode ser feita por si

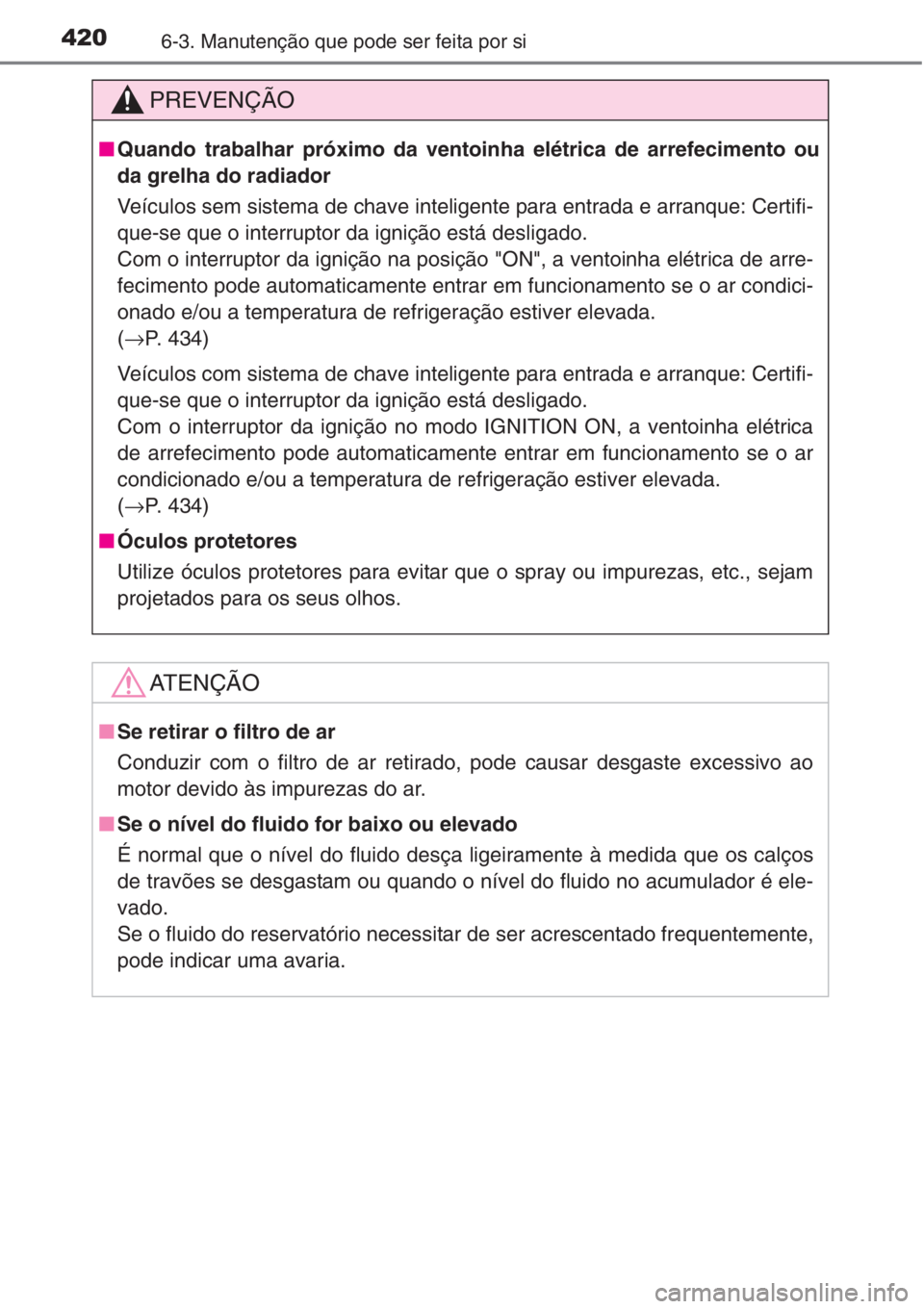

PREVENÇÃO
■Quando trabalhar próximo da ventoinha elétrica de arrefecimento ou
da grelha do radiador
Veículos sem sistema de chave inteligente para entrada e arranque: Certifi-
que-se que o interruptor da ignição está desligado.
Com o interruptor da ignição na posição "ON", a ventoinha elétrica de arre-
fecimento pode automaticamente entrar em funcionamento se o ar condici-
onado e/ou a temperatura de refrigeração estiver elevada.
(→P. 434)
Veículos com sistema de chave inteligente para entrada e arranque: Certifi-
que-se que o interruptor da ignição está desligado.
Com o interruptor da ignição no modo IGNITION ON, a ventoinha elétrica
de arrefecimento pode automaticamente entrar em funcionamento se o ar
condicionado e/ou a temperatura de refrigeração estiver elevada.
(→P. 434)
■Óculos protetores
Utilize óculos protetores para evitar que o spray ou impurezas, etc., sejam
projetados para os seus olhos.
AT E N Ç Ã O
■Se retirar o filtro de ar
Conduzir com o filtro de ar retirado, pode causar desgaste excessivo ao
motor devido às impurezas do ar.
■Se o nível do fluido for baixo ou elevado
É normal que o nível do fluido desça ligeiramente à medida que os calços
de travões se desgastam ou quando o nível do fluido no acumulador é ele-
vado.
Se o fluido do reservatório necessitar de ser acrescentado frequentemente,
pode indicar uma avaria.

4216-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção
Puxe a alavanca de destranca-
mento do capot.
O capot levantará ligeiramente.
Puxe pela alavanca de destran-
camento e levante o capot.
Segure o capot aberto introdu-
zindo o tirante de suporte na
ranhura.
Capot
Destrancamento do capot pelo interior do veículo.
1
2
3

4226-3. Manutenção que pode ser feita por si
PREVENÇÃO
■Pré-verificação antes da condução
Verifique se o capot fica completamente fechado e trancado.
Se o capot não ficar devidamente trancado, pode abrir-se enquanto o veí-
culo estiver em movimento e causar um acidente, podendo resultar em
morte ou ferimentos graves.
■Depois de fixar a vareta de fixação do capot
Certifique-se que a vareta segura o capot evitando que caia na sua cabeça
ou corpo.
AT E N Ç Ã O
■Quando fechar o capot
Antes de fechar o capot, certifique-se que arruma a vareta de fixação do
capot. Se fechar o capot sem arrumar a vareta pode danificá-la.

4236-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção
◆Frente
◆Tr á s
Posicionamento do macaco
Quando levantar o seu veículo com o macaco, coloque-o corre-
tamente. O posicionamento incorreto pode danificar o veículo e
causar ferimentos.

4246-3. Manutenção que pode ser feita por si

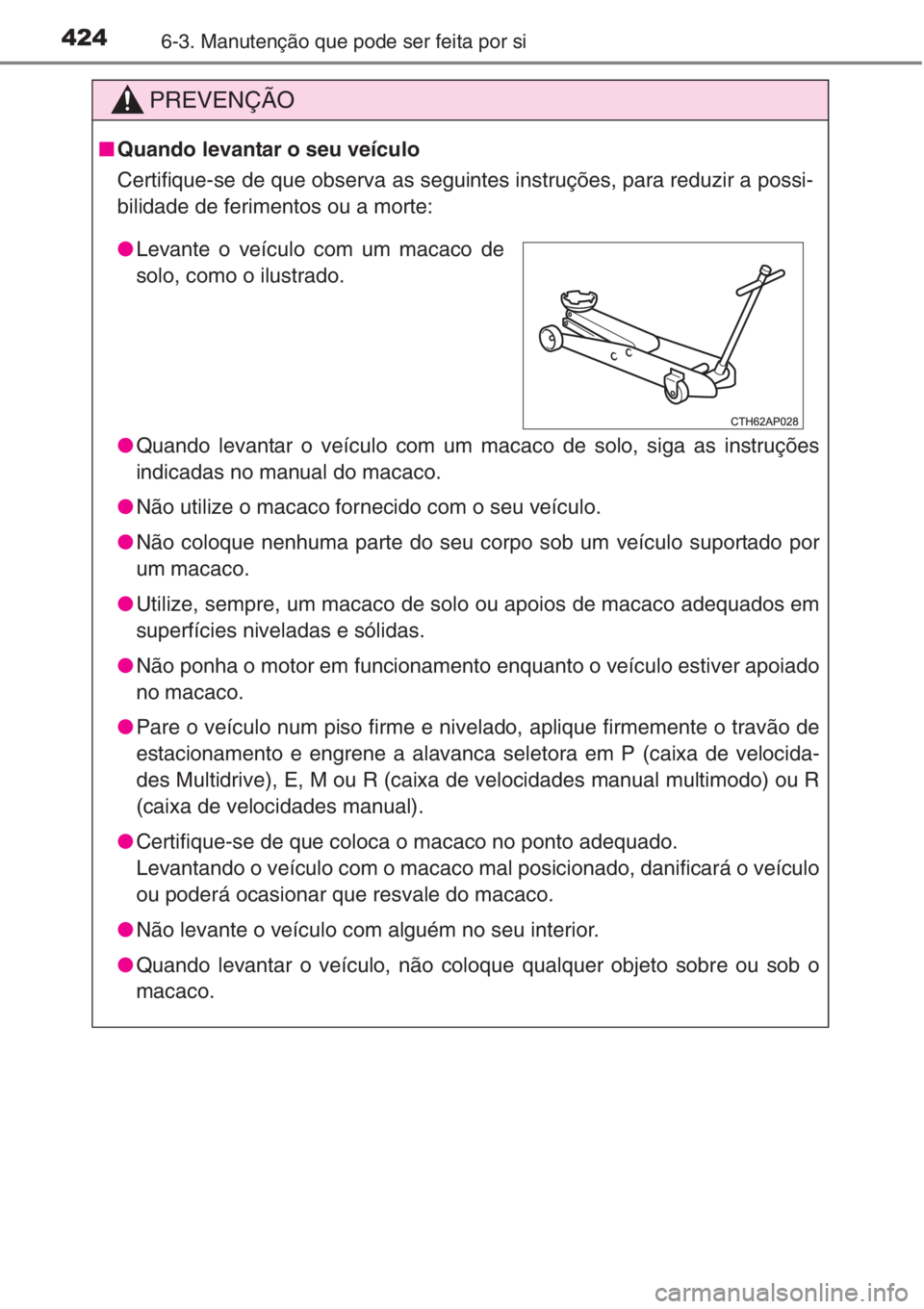

PREVENÇÃO
■Quando levantar o seu veículo
Certifique-se de que observa as seguintes instruções, para reduzir a possi-
bilidade de ferimentos ou a morte:
●Quando levantar o veículo com um macaco de solo, siga as instruções
indicadas no manual do macaco.
●Não utilize o macaco fornecido com o seu veículo.
●Não coloque nenhuma parte do seu corpo sob um veículo suportado por
um macaco.
●Utilize, sempre, um macaco de solo ou apoios de macaco adequados em
superfícies niveladas e sólidas.
●Não ponha o motor em funcionamento enquanto o veículo estiver apoiado
no macaco.
●Pare o veículo num piso firme e nivelado, aplique firmemente o travão de
estacionamento e engrene a alavanca seletora em P (caixa de velocida-
des Multidrive), E, M ou R (caixa de velocidades manual multimodo) ou R
(caixa de velocidades manual).
●Certifique-se de que coloca o macaco no ponto adequado.
Levantando o veículo com o macaco mal posicionado, danificará o veículo
ou poderá ocasionar que resvale do macaco.
●Não levante o veículo com alguém no seu interior.
●Quando levantar o veículo, não coloque qualquer objeto sobre ou sob o
macaco.
●Levante o veículo com um macaco de
solo, como o ilustrado.

4256-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção
■Motor 1NR-FE
Compartimento do motor
Reservatório do líquido do
lava-vidros (→P. 438)
Reservatório do líquido de
refrigeração do motor
(→P. 433)
Tampão do bocal de enchi-
mento de óleo do motor
(→P. 430)
Vareta indicadora do nível de
óleo do motor (→P. 428)Bateria (→P. 435)
Caixa de fusíveis (→P. 462)
Ventoinhas elétricas de arrefe-
cimento
Condensador (→P. 434)
Radiador (→P. 434)1
2
3
4
5
6
7
8
9

4266-3. Manutenção que pode ser feita por si
■Motores 1ZR-FE, 1ZR-FAE e 2ZR-FE
Reservatório do líquido do
lava-vidros (→P. 438)
Reservatório do líquido de
refrigeração do motor
(→P. 433)
Tampão do bocal de enchi-
mento de óleo do motor
(→P. 430)
Vareta indicadora do nível de
óleo do motor (→P. 428)Bateria (→P. 435)
Caixa de fusíveis (→P. 462)
Ventoinhas elétricas de arrefe-
cimento
Condensador (→P. 434)
Radiador (→P. 434)1
2
3
4
5
6
7
8
9

4276-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção
■Motor 1ND-TV
Reservatório do líquido do
lava-vidros (→P. 438)
Reservatório do líquido de
refrigeração do motor
(→P. 433)
Tampão do bocal de enchi-
mento de óleo do motor
(→P. 430)
Vareta indicadora do nível de
óleo do motor (→P. 428)Filtro de combustível
(→P. 439)
Bateria (→P. 435)
Caixa de fusíveis (→P. 462)
Radiador (→P. 434)
Ventoinhas elétricas de arrefe-
cimento
Condensador (→P. 434)
Intercooler (→P. 434)1
2
3
4
5
6
7
8
9
10
11

4286-3. Manutenção que pode ser feita por si
Com o motor à temperatura de funcionamento e desligado, verifique
o nível do óleo com a vareta.
■Verificar o óleo do motor
Motor a gasolina: Estacione o veículo em terreno plano. Depois
de aquecer o motor e desligue o motor, aguarde mais de 5 minu-
tos para que o óleo escorra de volta para a parte inferior do
motor.
Motor a diesel: Estacione o veículo em terreno plano. Depois de
aquecer o motor e desligue o motor, aguarde mais de 5 minutos
para que o óleo escorra de volta para a parte inferior do motor.
Segurando um pano na extremidade, puxe a vareta para fora.
Limpe a vareta.
Com vareta plana: Volte a inserir a vareta completamente.
Óleo do motor
1
2
XMotor 1NR-FEXMotores 1ZR-FE, 1ZR-FAE e
2ZR-FE
XMotor 1ND-TV
3
4

4296-3. Manutenção que pode ser feita por si
6
Cuidados e manutenção
Com vareta não plana: Volte
a inserir a vareta não plana
completamente com suas
áreas salientes ( na ilus-
tração) a apontar na direção
do motor.
Segurando um pano na extremidade, puxe a vareta para fora e
verifique o nível do óleo.
Baixo
Normal
Excessivo
O formato da vareta pode diferir dependendo do tipo de veículo
ou de motor.
Limpe a vareta e volte a inseri-la completamente.4
1
5
1
2
3
XVareta planaXVareta não plana
6
