TOYOTA COROLLA 2015 Manual del propietario (in Spanish)

4816-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
COROLLA_TMMT_ES (OM12J77S)■

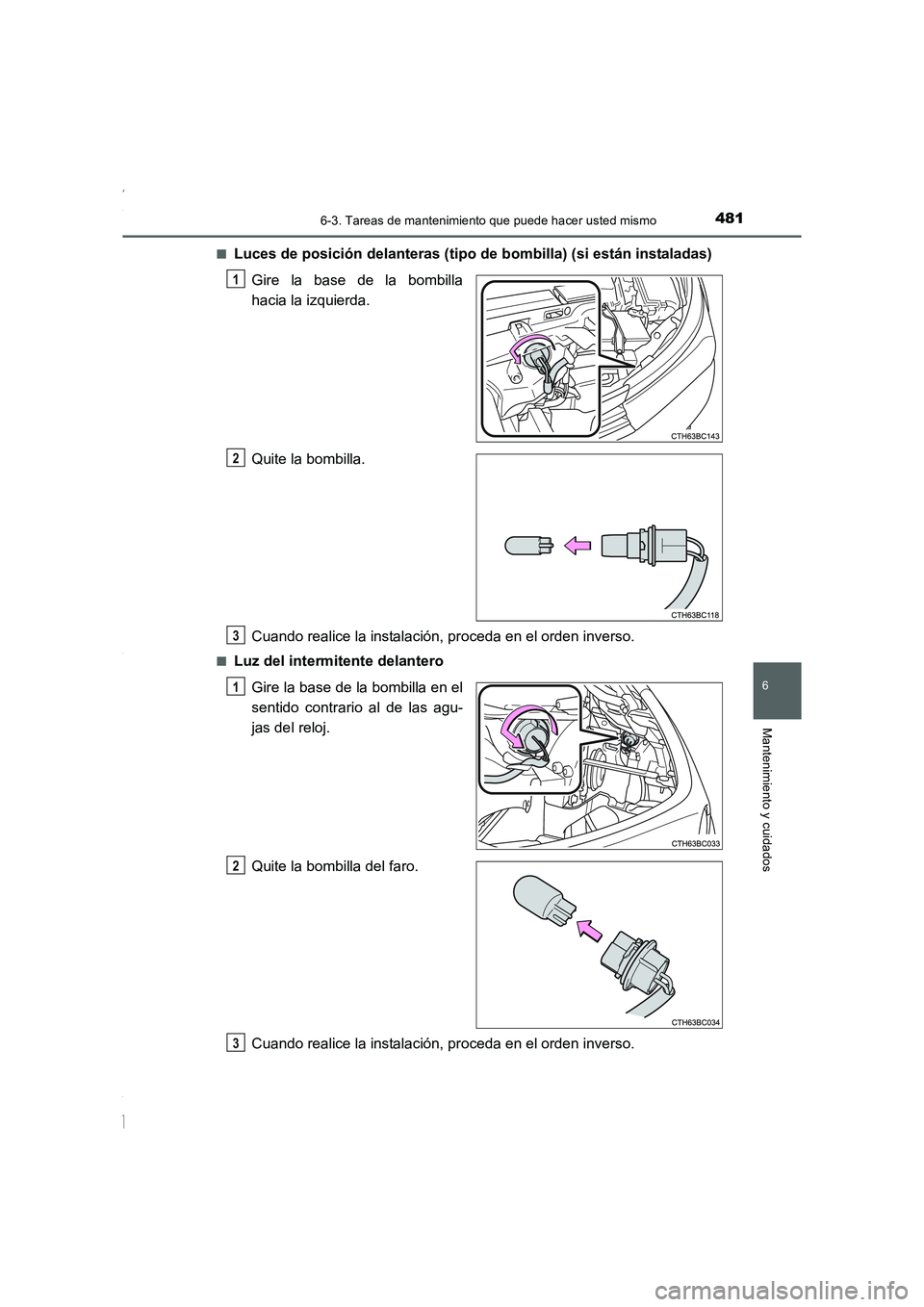

Luces de posición delanteras (tipo de bombilla) (si están instaladas)
Gire la base de la bombilla
hacia la izquierda.
Quite la bombilla.
Cuando realice la instalación, proceda en el orden inverso.
■Luz del intermitente delantero
Gire la base de la bombilla en el
sentido contrario al de las agu-
jas del reloj.
Quite la bombilla del faro.
Cuando realice la instalación, proceda en el orden inverso.
1
2
3
1
2
3
Corolla TMMT_OM_ES_OM12J77S.book 481 ページ ２０１５年２月２日　月曜日　午後５時１６分

4826-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA_TMMT_ES (OM12J77S)■

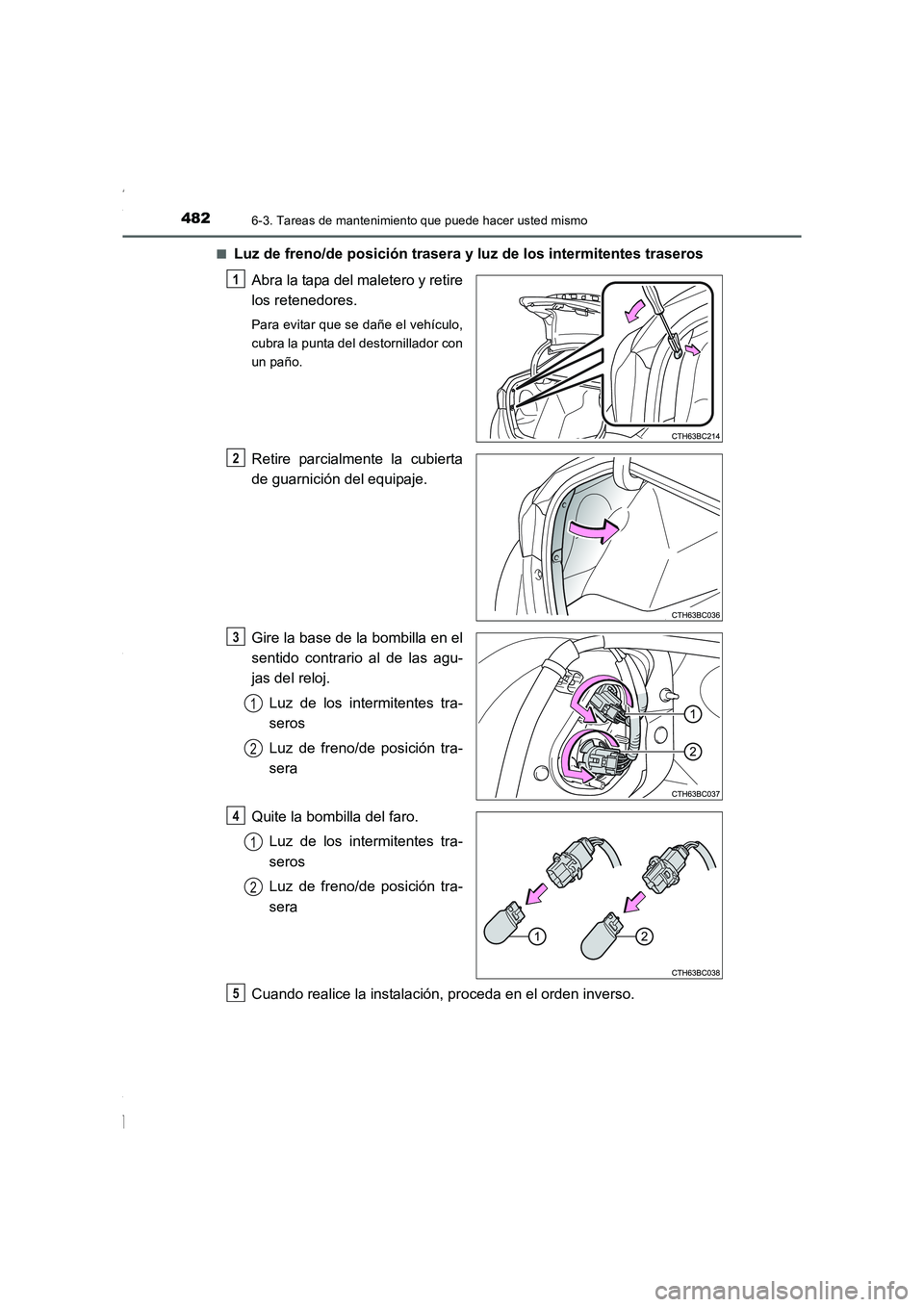

Luz de freno/de posición trasera y luz de los intermitentes traseros
Abra la tapa del maletero y retire
los retenedores.
Para evitar que se dañe el vehículo,
cubra la punta del destornillador con
un paño.
Retire parcialmente la cubierta
de guarnición del equipaje.
Gire la base de la bombilla en el
sentido contrario al de las agu-
jas del reloj.
Luz de los intermitentes tra-
seros
Luz de freno/de posición tra-
sera
Quite la bombilla del faro.
Luz de los intermitentes tra-
seros
Luz de freno/de posición tra-
sera
Cuando realice la instalación, proceda en el orden inverso.
1
2
3
1
2
4
1
2
5
Corolla TMMT_OM_ES_OM12J77S.book 482 ページ ２０１５年２月２日　月曜日　午後５時１６分

4836-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
COROLLA_TMMT_ES (OM12J77S)■

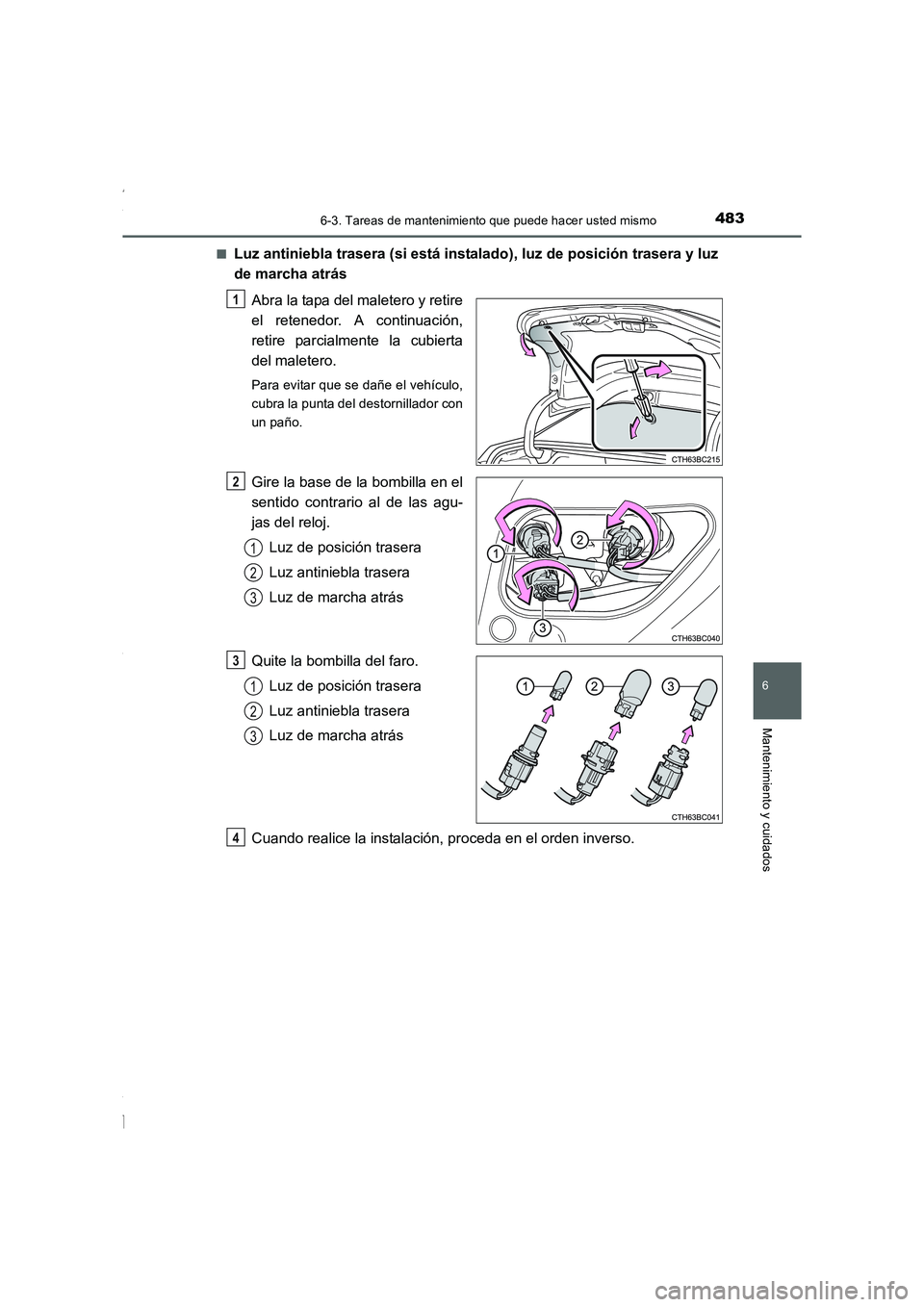

Luz antiniebla trasera (si está instalado), luz de posición trasera y luz
de marcha atrás
Abra la tapa del maletero y retire
el retenedor. A continuación,
retire parcialmente la cubierta
del maletero.
Para evitar que se dañe el vehículo,
cubra la punta del destornillador con
un paño.
Gire la base de la bombilla en el
sentido contrario al de las agu-
jas del reloj.
Luz de posición trasera
Luz antiniebla trasera
Luz de marcha atrás
Quite la bombilla del faro.
Luz de posición trasera
Luz antiniebla trasera
Luz de marcha atrás
Cuando realice la instalación, proceda en el orden inverso.
1
2
1
2
3
3
1
2
3
4
Corolla TMMT_OM_ES_OM12J77S.book 483 ページ ２０１５年２月２日　月曜日　午後５時１６分

4846-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA_TMMT_ES (OM12J77S)■

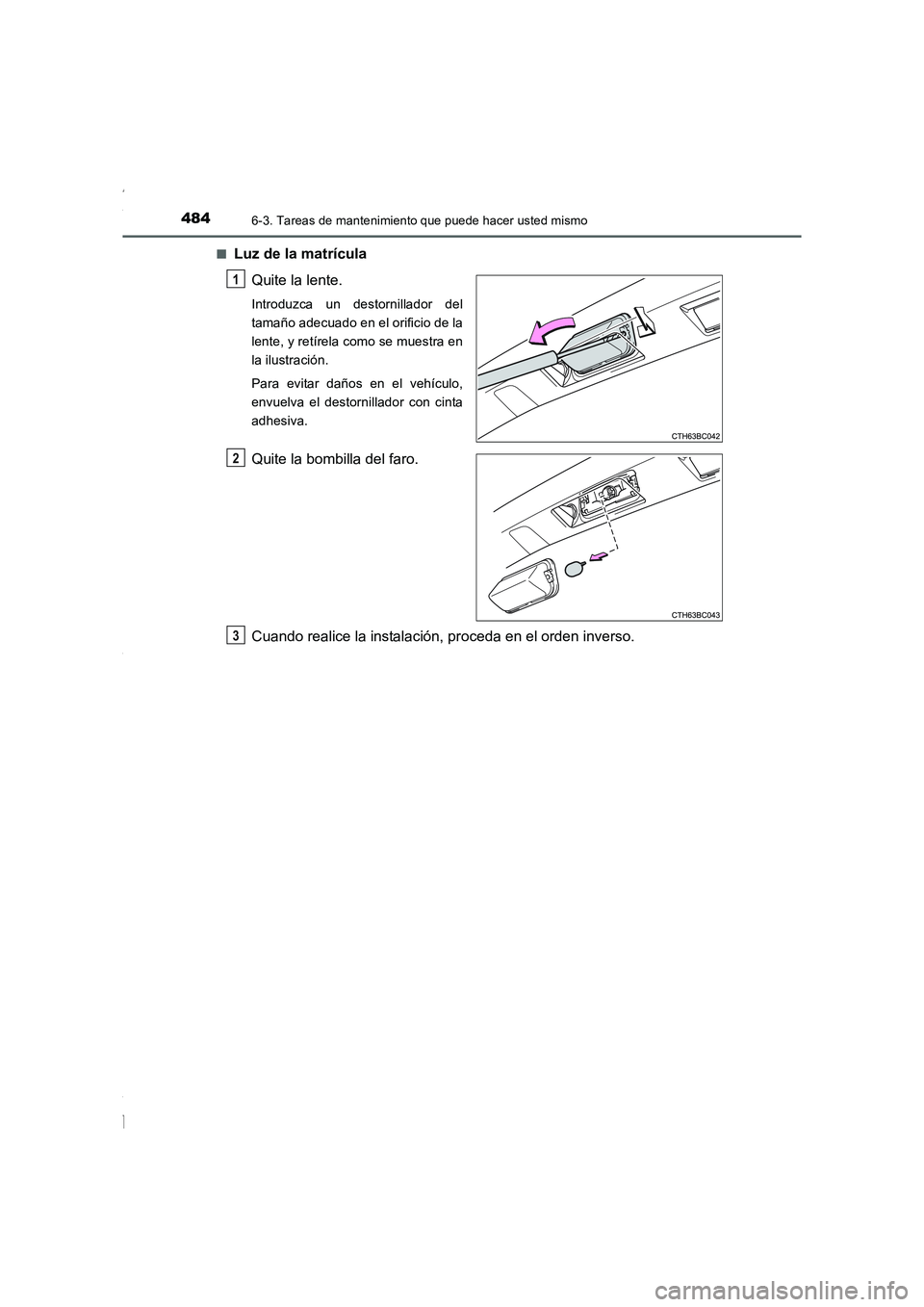

Luz de la matrícula
Quite la lente.
Introduzca un destornillador del
tamaño adecuado en el orificio de la
lente, y retírela como se muestra en
la ilustración.
Para evitar daños en el vehículo,
envuelva el destornillador con cinta
adhesiva.
Quite la bombilla del faro.
Cuando realice la instalación, proceda en el orden inverso.
1
2
3
Corolla TMMT_OM_ES_OM12J77S.book 484 ページ ２０１５年２月２日　月曜日　午後５時１６分

4856-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
COROLLA_TMMT_ES (OM12J77S)■

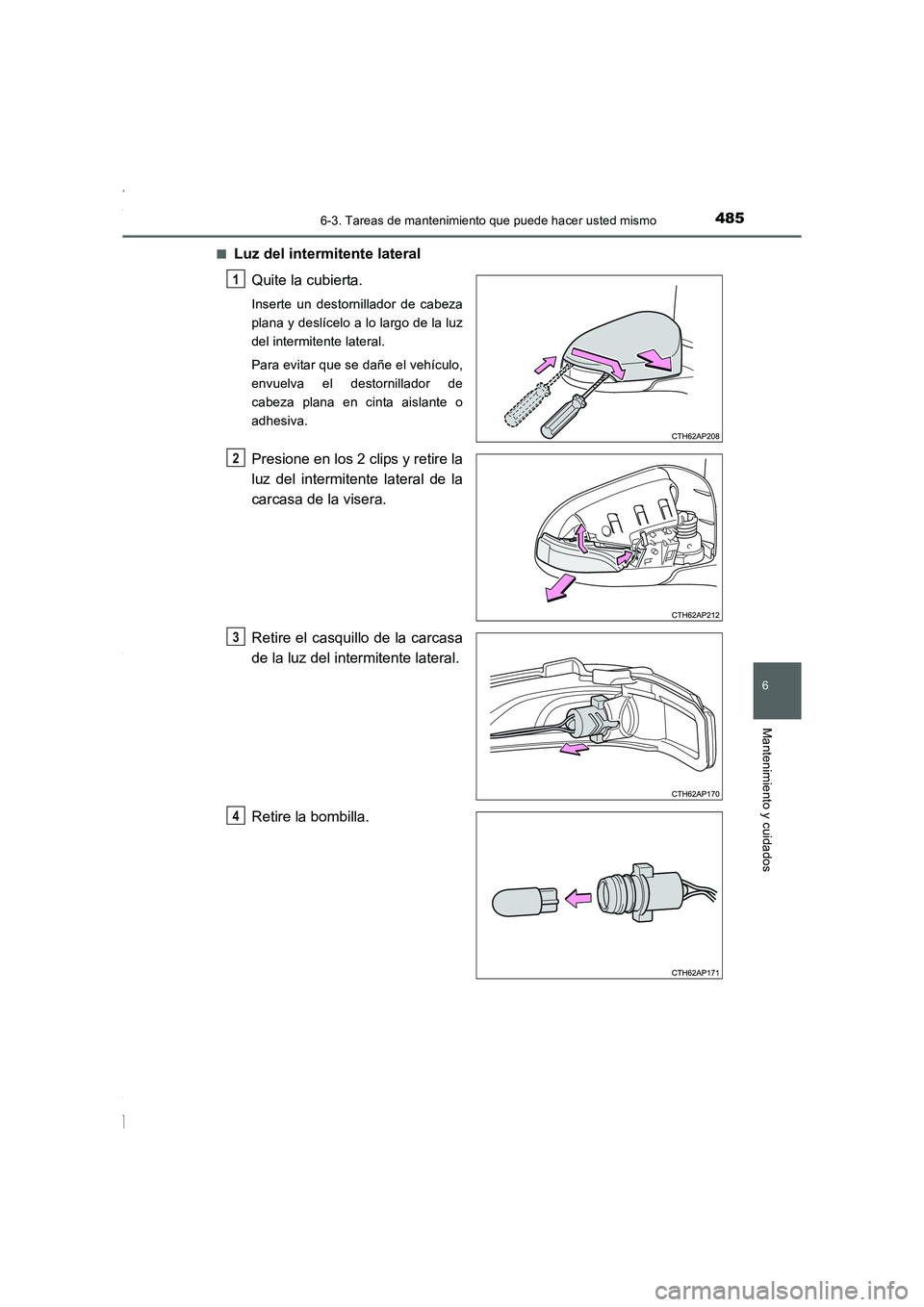

Luz del intermitente lateral
Quite la cubierta.
Inserte un destornillador de cabeza
plana y deslícelo a lo largo de la luz
del intermitente lateral.
Para evitar que se dañe el vehículo,
envuelva el destornillador de
cabeza plana en cinta aislante o
adhesiva.
Presione en los 2 clips y retire la
luz del intermitente lateral de la
carcasa de la visera.
Retire el casquillo de la carcasa
de la luz del intermitente lateral.
Retire la bombilla.
1
2
3
4
Corolla TMMT_OM_ES_OM12J77S.book 485 ページ ２０１５年２月２日　月曜日　午後５時１６分

4866-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA_TMMT_ES (OM12J77S)

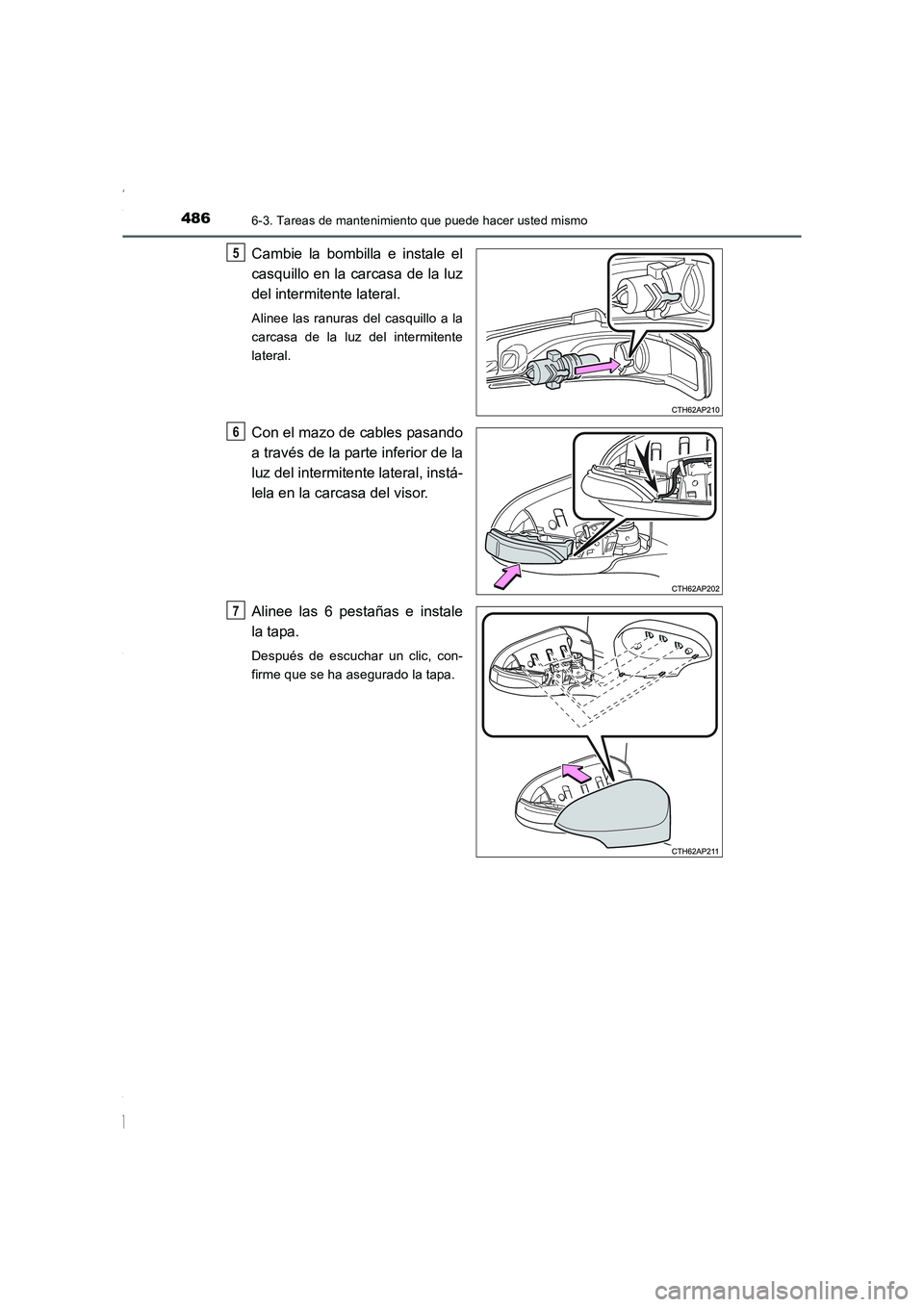

Cambie la bombilla e instale el
casquillo en la carcasa de la luz
del intermitente lateral.
Alinee las ranuras del casquillo a la
carcasa de la luz del intermitente
lateral.
Con el mazo de cables pasando
a través de la parte inferior de la
luz del intermitente lateral, instá-
lela en la carcasa del visor.
Alinee las 6 pestañas e instale
la tapa.
Después de escuchar un clic, con-
firme que se ha asegurado la tapa.
5
6
7
Corolla TMMT_OM_ES_OM12J77S.book 486 ページ ２０１５年２月２日　月曜日　午後５時１６分

4876-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
COROLLA_TMMT_ES (OM12J77S)■

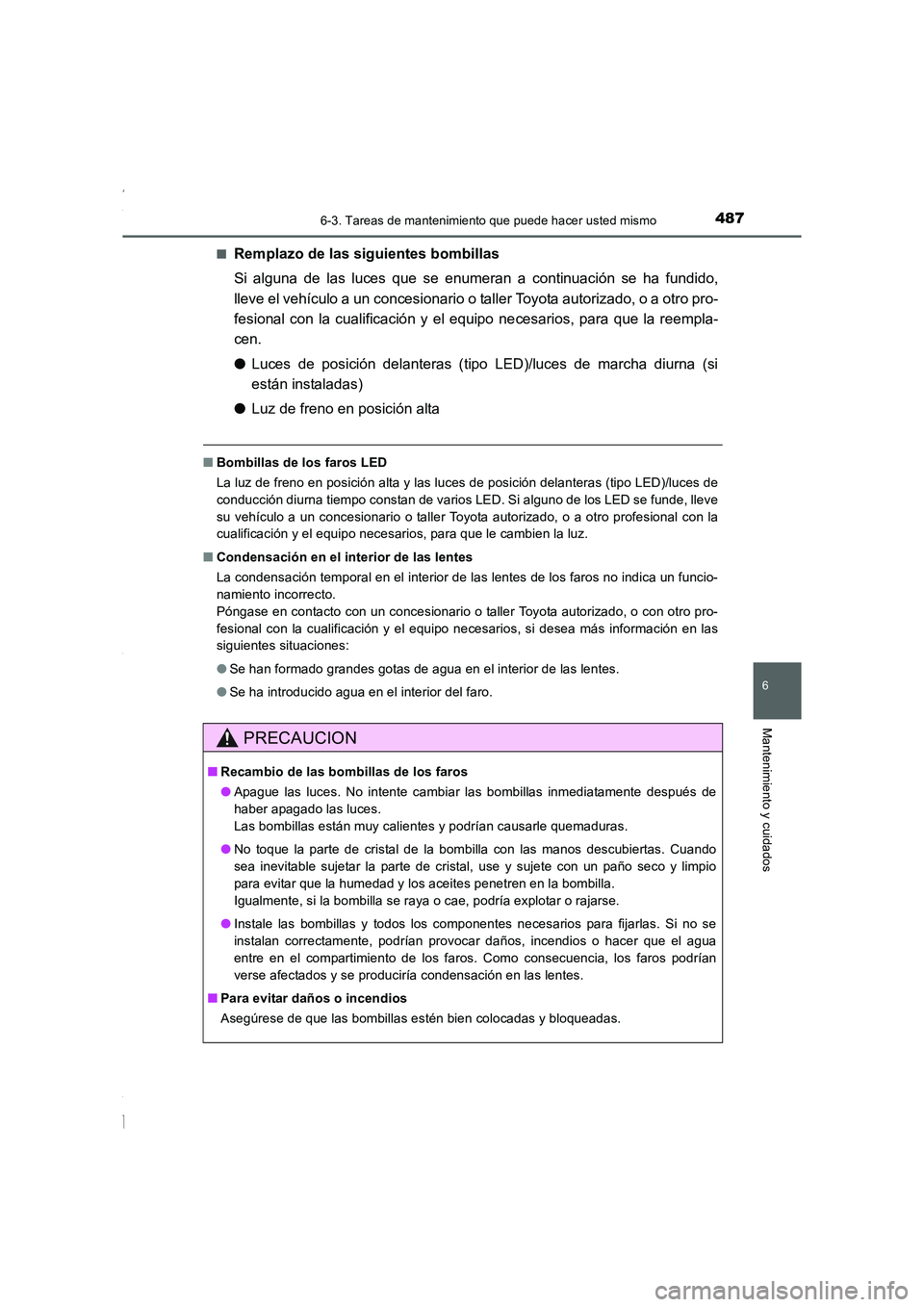

Remplazo de las siguientes bombillas
Si alguna de las luces que se enumeran a continuación se ha fundido,
lleve el vehículo a un concesionario o taller Toyota autorizado, o a otro pro-
fesional con la cualificación y el equipo necesarios, para que la reempla-
cen.
●Luces de posición delanteras (tipo LED)/luces de marcha diurna (si
están instaladas)
●Luz de freno en posición alta
■Bombillas de los faros LED
La luz de freno en posición alta y las luces de posición delanteras (tipo LED)/luces de
conducción diurna tiempo constan de varios LED. Si alguno de los LED se funde, lleve
su vehículo a un concesionario o taller Toyota autorizado, o a otro profesional con la
cualificación y el equipo necesarios, para que le cambien la luz.
■Condensación en el interior de las lentes
La condensación temporal en el interior de las lentes de los faros no indica un funcio-
namiento incorrecto.
Póngase en contacto con un concesionario o taller Toyota autorizado, o con otro pro-
fesional con la cualificación y el equipo necesarios, si desea más información en las
siguientes situaciones:
●Se han formado grandes gotas de agua en el interior de las lentes.
●Se ha introducido agua en el interior del faro.
PRECAUCION
■Recambio de las bombillas de los faros
●Apague las luces. No intente cambiar las bombillas inmediatamente después de
haber apagado las luces.
Las bombillas están muy calientes y podrían causarle quemaduras.
●No toque la parte de cristal de la bombilla con las manos descubiertas. Cuando
sea inevitable sujetar la parte de cristal, use y sujete con un paño seco y limpio
para evitar que la humedad y los aceites penetren en la bombilla.
Igualmente, si la bombilla se raya o cae, podría explotar o rajarse.
●Instale las bombillas y todos los componentes necesarios para fijarlas. Si no se
instalan correctamente, podrían provocar daños, incendios o hacer que el agua
entre en el compartimiento de los faros. Como consecuencia, los faros podrían
verse afectados y se produciría condensación en las lentes.
■Para evitar daños o incendios
Asegúrese de que las bombillas estén bien colocadas y bloqueadas.
Corolla TMMT_OM_ES_OM12J77S.book 487 ページ ２０１５年２月２日　月曜日　午後５時１６分

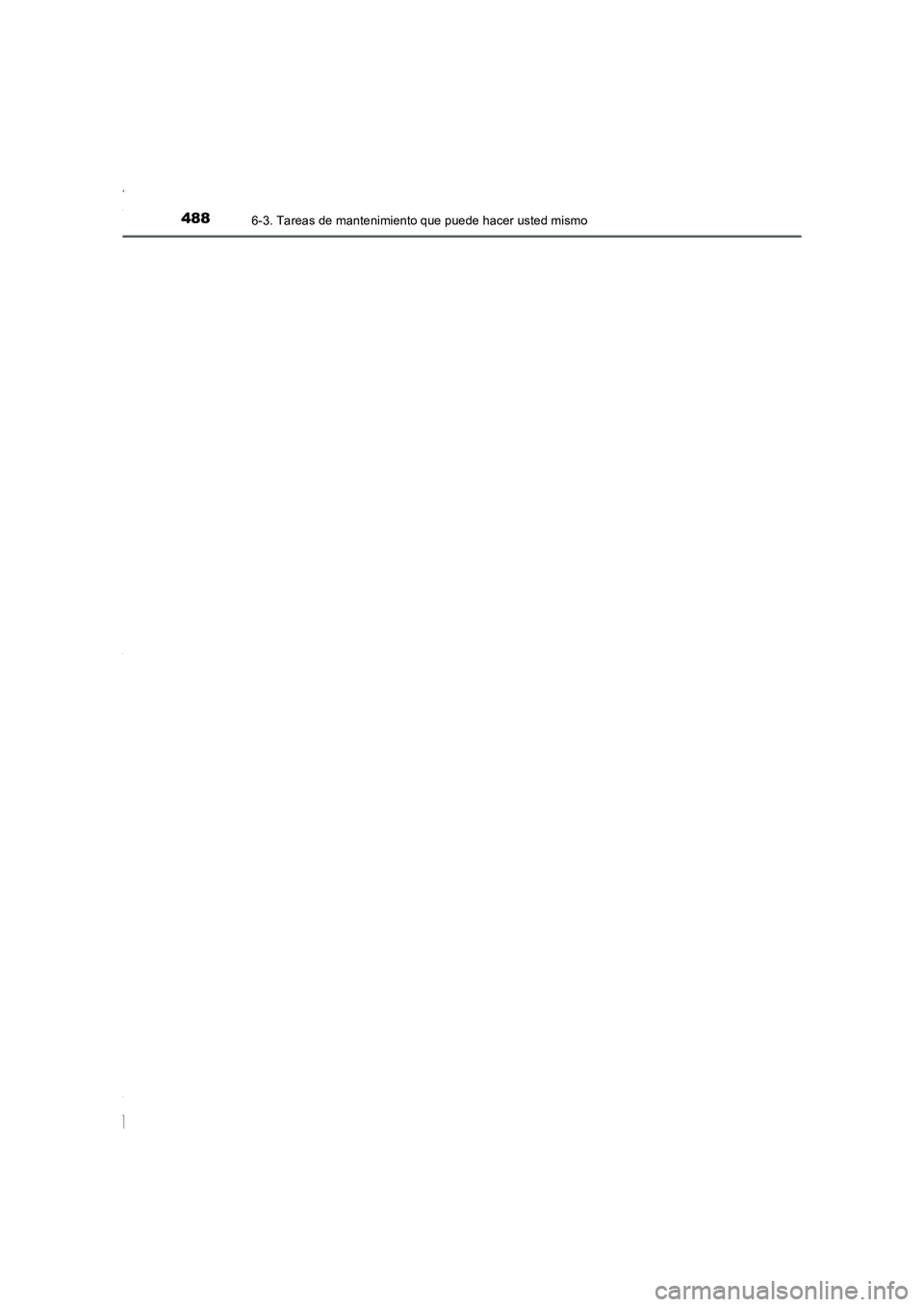

4886-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA_TMMT_ES (OM12J77S)
Corolla TMMT_OM_ES_OM12J77S.book 488 ページ ２０１５年２月２日　月曜日　午後５時１６分

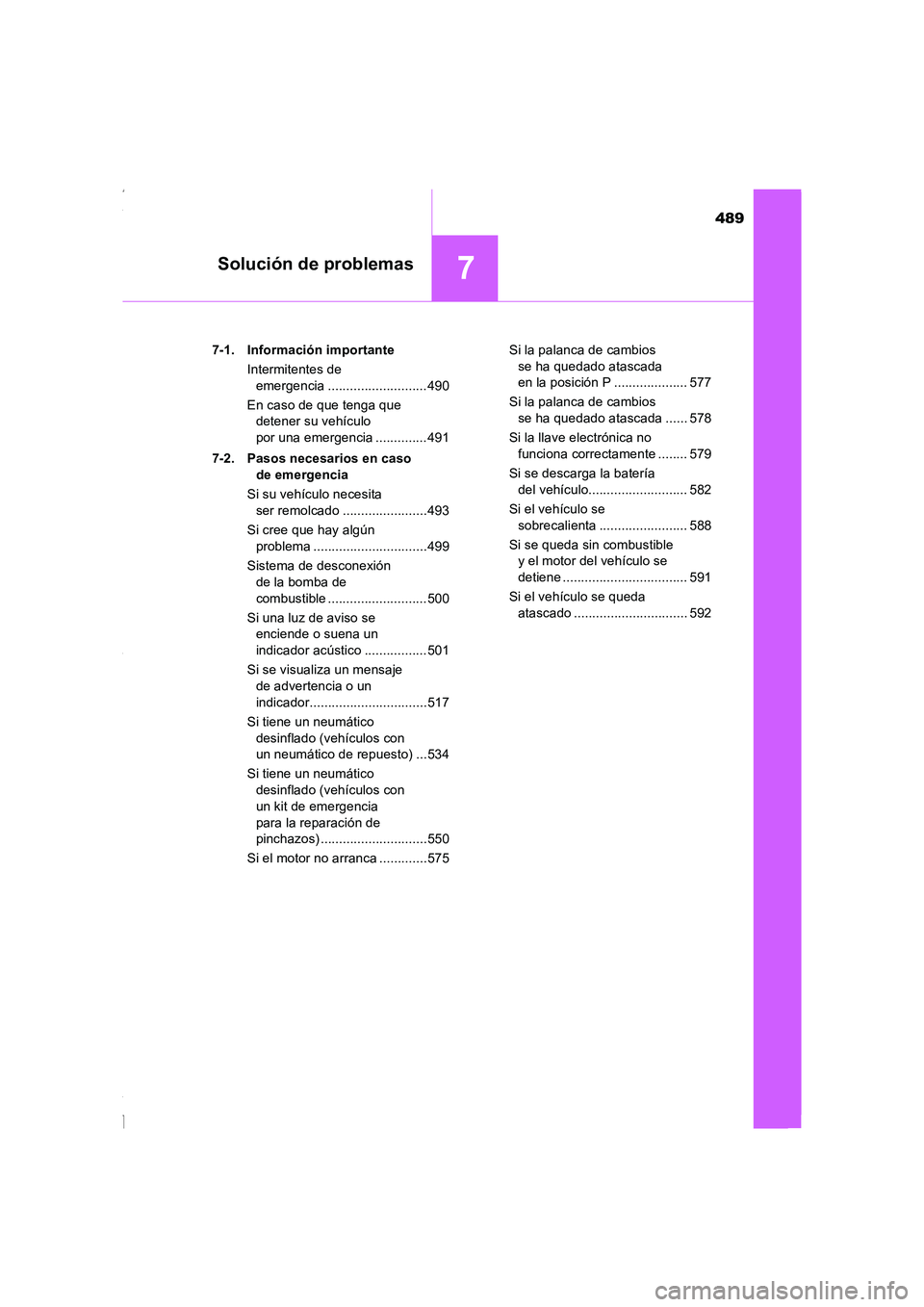

489
7Solución de problemas
COROLLA_TMMT_ES (OM12J77S)7-1. Información importante
Intermitentes de
emergencia ...........................490
En caso de que tenga que
detener su vehículo
por una emergencia ..............491
7-2. Pasos necesarios en caso
de emergencia
Si su vehículo necesita
ser remolcado .......................493
Si cree que hay algún
problema ...............................499
Sistema de desconexión
de la bomba de
combustible ...........................500
Si una luz de aviso se
enciende o suena un
indicador acústico .................501
Si se visualiza un mensaje
de advertencia o un
indicador................................517
Si tiene un neumático
desinflado (vehículos con
un neumático de repuesto) ...534
Si tiene un neumático
desinflado (vehículos con
un kit de emergencia
para la reparación de
pinchazos) .............................550
Si el motor no arranca .............575Si la palanca de cambios
se ha quedado atascada
en la posición P .................... 577
Si la palanca de cambios
se ha quedado atascada ...... 578
Si la llave electrónica no
funciona correctamente ........ 579
Si se descarga la batería
del vehículo........................... 582
Si el vehículo se
sobrecalienta ........................ 588
Si se queda sin combustible
y el motor del vehículo se
detiene .................................. 591
Si el vehículo se queda
atascado ............................... 592
Corolla TMMT_OM_ES_OM12J77S.book 489 ページ ２０１５年２月２日　月曜日　午後５時１６分

490
COROLLA_TMMT_ES (OM12J77S)

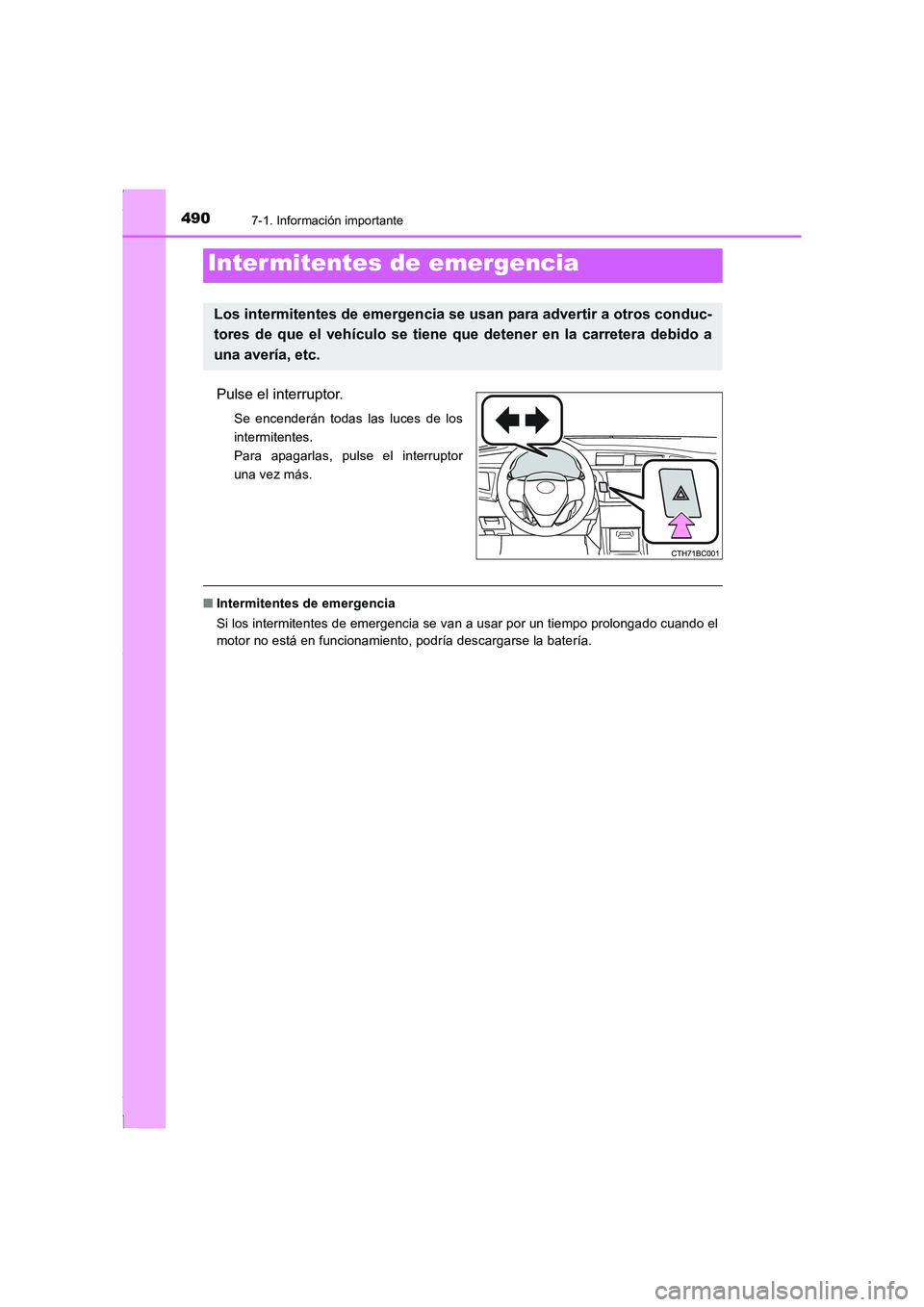

7-1. Información importante
Pulse el interruptor.
Se encenderán todas las luces de los
intermitentes.
Para apagarlas, pulse el interruptor
una vez más.
■Intermitentes de emergencia
Si los intermitentes de emergencia se van a usar por un tiempo prolongado cuando el
motor no está en funcionamiento, podría descargarse la batería.
Intermitentes de emergencia
Los intermitentes de emergencia se usan para advertir a otros conduc-
tores de que el vehículo se tiene que detener en la carretera debido a
una avería, etc.
