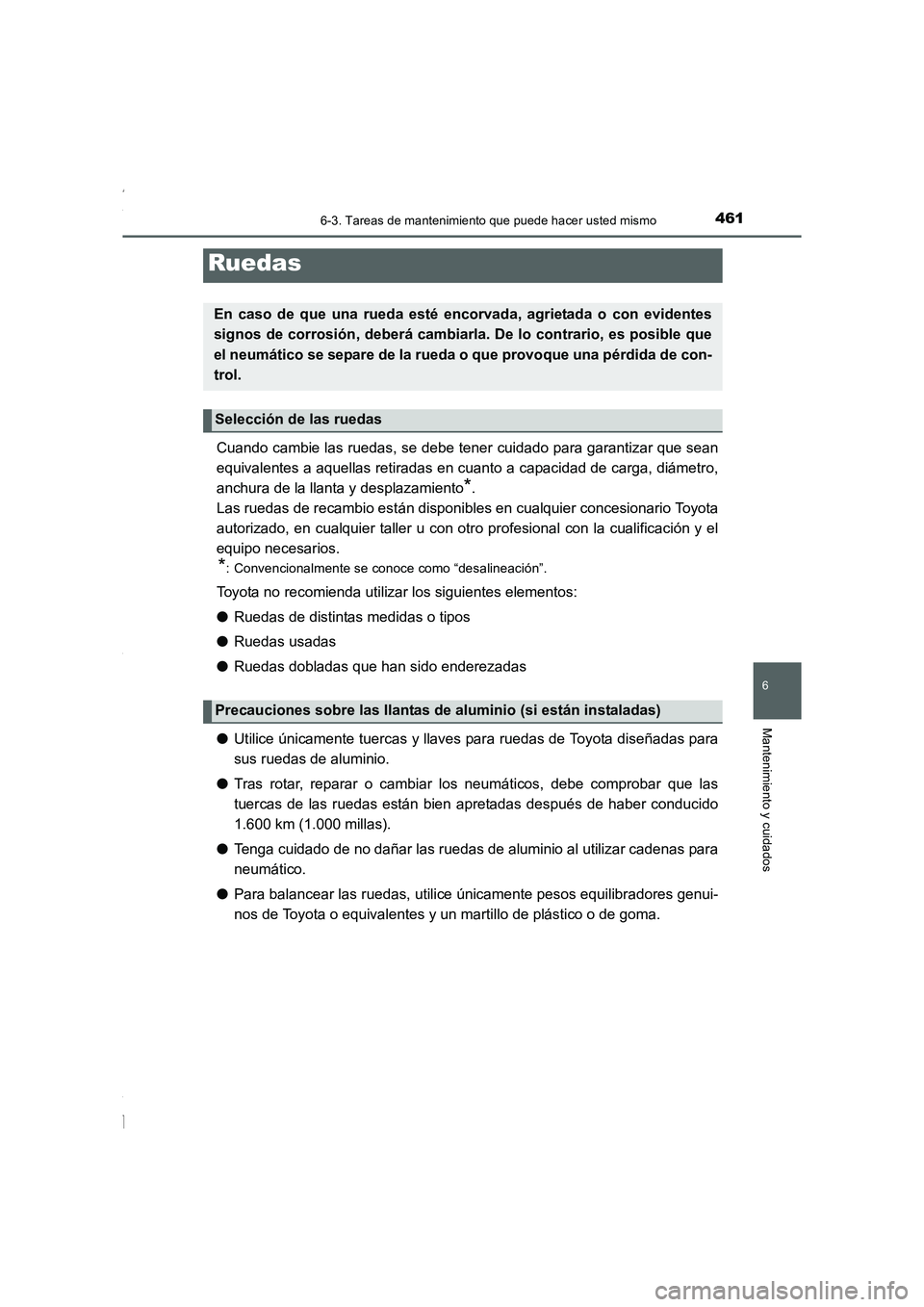

4616-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
COROLLA_TMMT_ES (OM12J77S)
Cuando cambie las ruedas, se debe tener cuidado para garantizar que sean
equivalentes a aquellas retiradas en cuanto a capacidad de carga, diámetro,
anchura de la llanta y desplazamiento
*.
Las ruedas de recambio están disponibles en cualquier concesionario Toyota
autorizado, en cualquier taller u con otro profesional con la cualificación y el
equipo necesarios.
*: Convencionalmente se conoce como “desalineación”.
Toyota no recomienda utilizar los siguientes elementos:
●Ruedas de distintas medidas o tipos
●Ruedas usadas
●Ruedas dobladas que han sido enderezadas
●Utilice únicamente tuercas y llaves para ruedas de Toyota diseñadas para
sus ruedas de aluminio.
●Tras rotar, reparar o cambiar los neumáticos, debe comprobar que las
tuercas de las ruedas están bien apretadas después de haber conducido
1.600 km (1.000 millas).
●Tenga cuidado de no dañar las ruedas de aluminio al utilizar cadenas para
neumático.
●Para balancear las ruedas, utilice únicamente pesos equilibradores genui-
nos de Toyota o equivalentes y un martillo de plástico o de goma.
Ruedas
En caso de que una rueda esté encorvada, agrietada o con evidentes
signos de corrosión, deberá cambiarla. De lo contrario, es posible que
el neumático se separe de la rueda o que provoque una pérdida de con-
trol.
Selección de las ruedas
Precauciones sobre las llantas de aluminio (si están instaladas)
Corolla TMMT_OM_ES_OM12J77S.book 461 ページ ２０１５年２月２日　月曜日　午後５時１６分

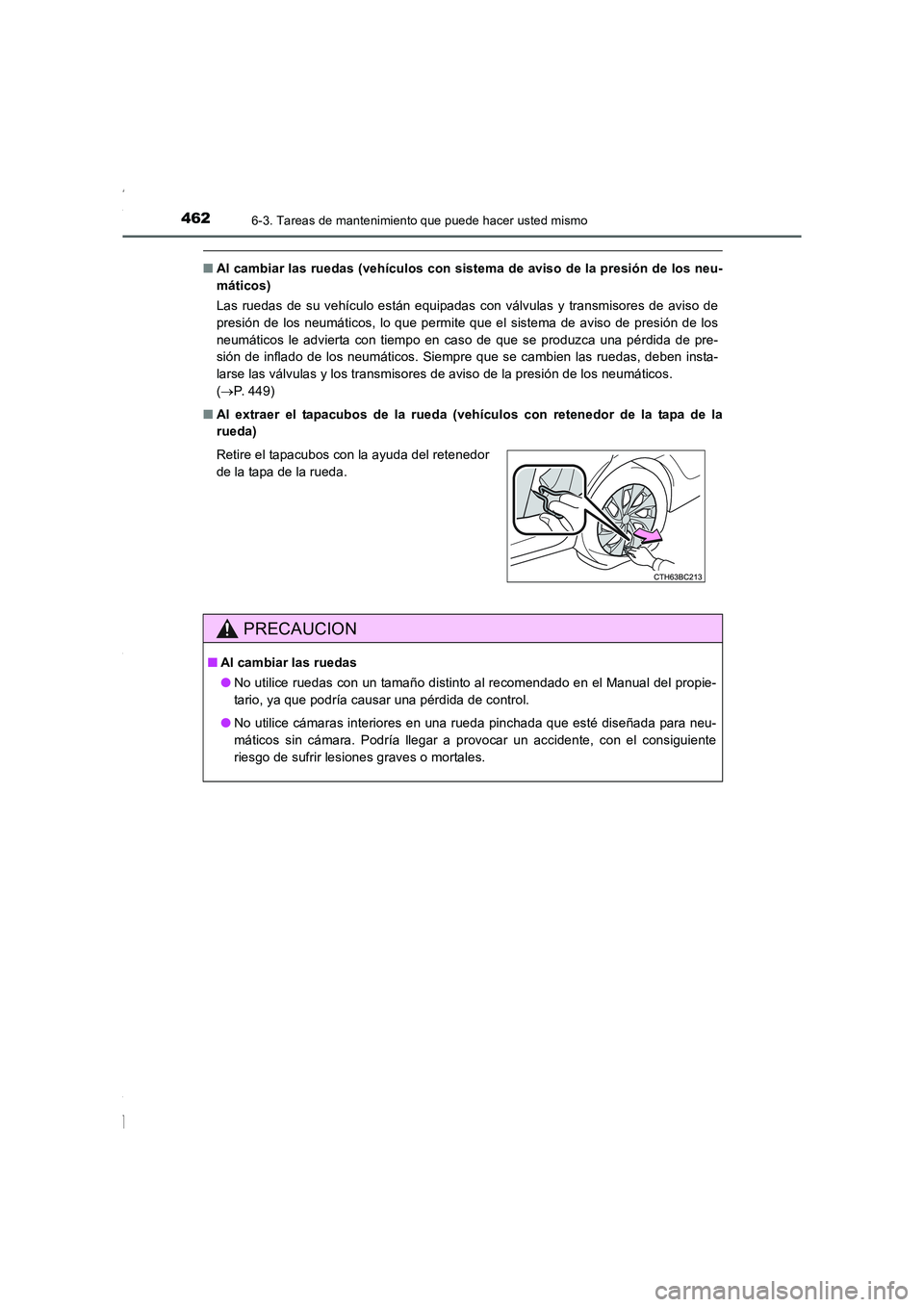

4626-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA_TMMT_ES (OM12J77S)
■Al cambiar las ruedas (vehículos con sistema de aviso de la presión de los neu-
máticos)
Las ruedas de su vehículo están equipadas con válvulas y transmisores de aviso de
presión de los neumáticos, lo que permite que el sistema de aviso de presión de los
neumáticos le advierta con tiempo en caso de que se produzca una pérdida de pre-
sión de inflado de los neumáticos. Siempre que se cambien las ruedas, deben insta-
larse las válvulas y los transmisores de aviso de la presión de los neumáticos.
(→P. 449)
■Al extraer el tapacubos de la rueda (vehículos con retenedor de la tapa de la
rueda)
Retire el tapacubos con la ayuda del retenedor
de la tapa de la rueda.
PRECAUCION
■Al cambiar las ruedas
●No utilice ruedas con un tamaño distinto al recomendado en el Manual del propie-
tario, ya que podría causar una pérdida de control.
●No utilice cámaras interiores en una rueda pinchada que esté diseñada para neu-
máticos sin cámara. Podría llegar a provocar un accidente, con el consiguiente
riesgo de sufrir lesiones graves o mortales.
Corolla TMMT_OM_ES_OM12J77S.book 462 ページ ２０１５年２月２日　月曜日　午後５時１６分

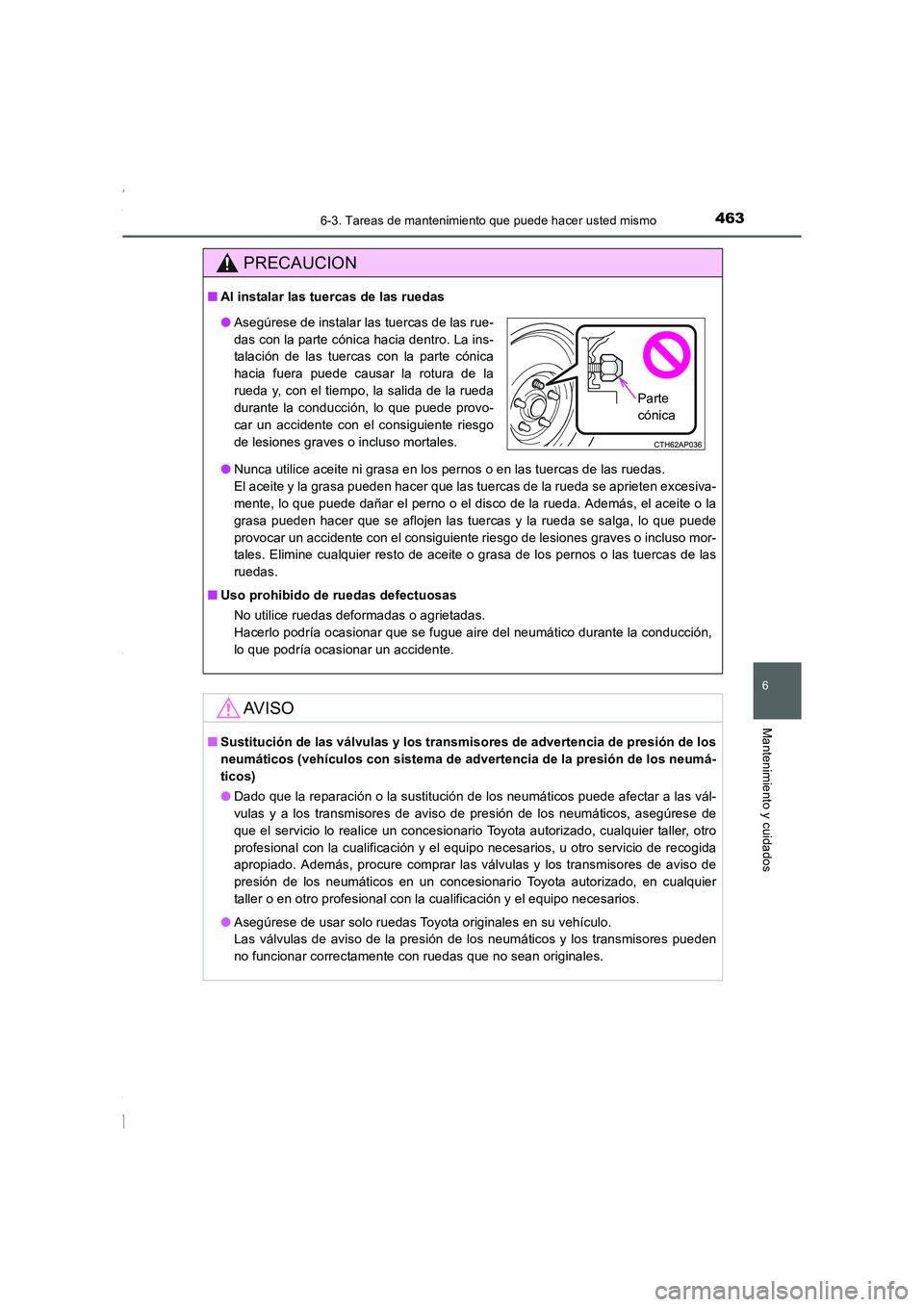

4636-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
COROLLA_TMMT_ES (OM12J77S)
PRECAUCION
■Al instalar las tuercas de las ruedas
●Nunca utilice aceite ni grasa en los pernos o en las tuercas de las ruedas.
El aceite y la grasa pueden hacer que las tuercas de la rueda se aprieten excesiva-
mente, lo que puede dañar el perno o el disco de la rueda. Además, el aceite o la
grasa pueden hacer que se aflojen las tuercas y la rueda se salga, lo que puede
provocar un accidente con el consiguiente riesgo de lesiones graves o incluso mor-
tales. Elimine cualquier resto de aceite o grasa de los pernos o las tuercas de las
ruedas.
■Uso prohibido de ruedas defectuosas
No utilice ruedas deformadas o agrietadas.
Hacerlo podría ocasionar que se fugue aire del neumático durante la conducción,
lo que podría ocasionar un accidente.
AV I S O
■Sustitución de las válvulas y los transmisores de advertencia de presión de los
neumáticos (vehículos con sistema de advertencia de la presión de los neumá-
ticos)
●Dado que la reparación o la sustitución de los neumáticos puede afectar a las vál-
vulas y a los transmisores de aviso de presión de los neumáticos, asegúrese de
que el servicio lo realice un concesionario Toyota autorizado, cualquier taller, otro
profesional con la cualificación y el equipo necesarios, u otro servicio de recogida
apropiado. Además, procure comprar las válvulas y los transmisores de aviso de
presión de los neumáticos en un concesionario Toyota autorizado, en cualquier
taller o en otro profesional con la cualificación y el equipo necesarios.
●Asegúrese de usar solo ruedas Toyota originales en su vehículo.
Las válvulas de aviso de la presión de los neumáticos y los transmisores pueden
no funcionar correctamente con ruedas que no sean originales.
●Asegúrese de instalar las tuercas de las rue-
das con la parte cónica hacia dentro. La ins-
talación de las tuercas con la parte cónica
hacia fuera puede causar la rotura de la
rueda y, con el tiempo, la salida de la rueda
durante la conducción, lo que puede provo-
car un accidente con el consiguiente riesgo
de lesiones graves o incluso mortales.
Parte
cónica
Corolla TMMT_OM_ES_OM12J77S.book 463 ページ ２０１５年２月２日　月曜日　午後５時１６分

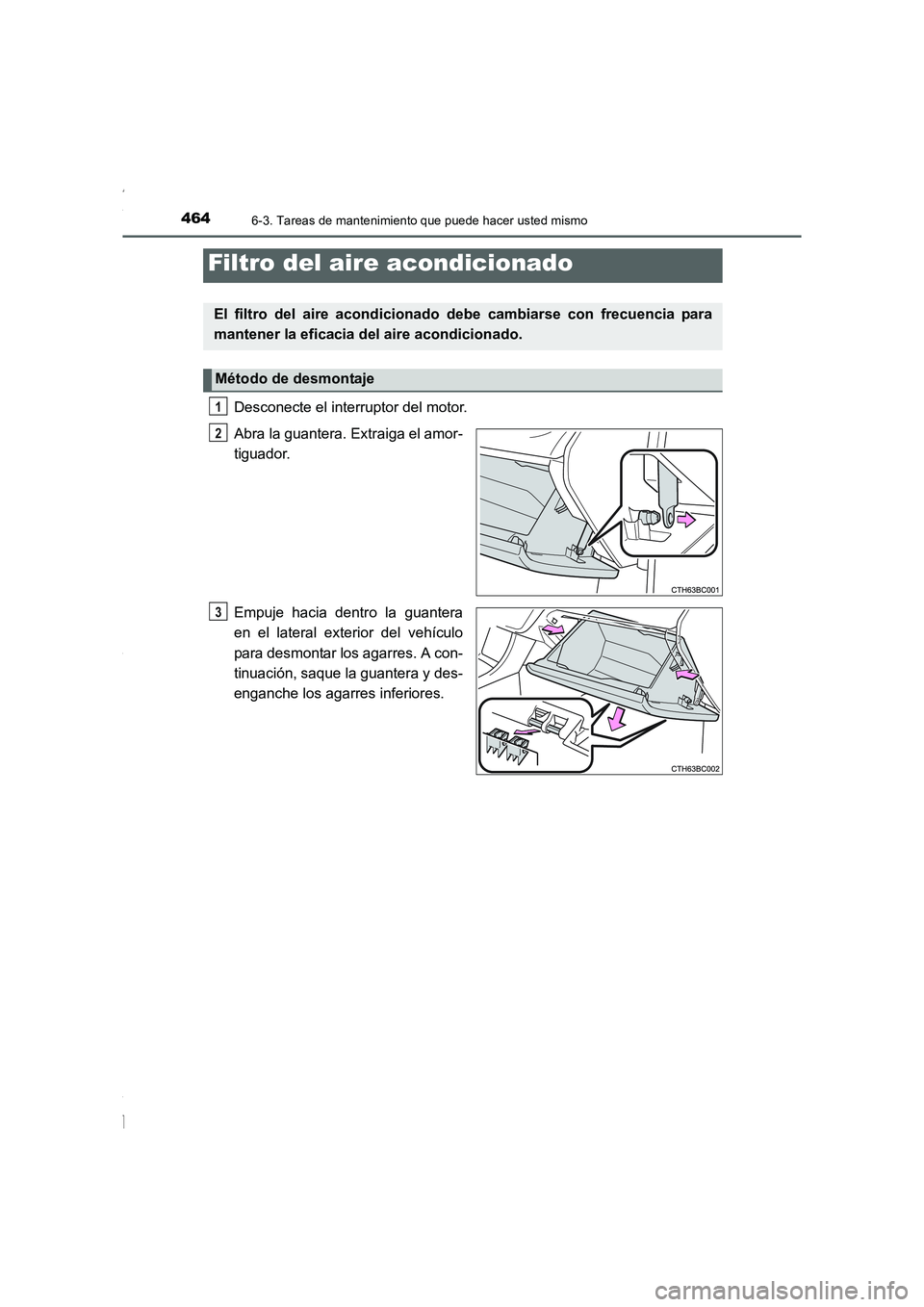

4646-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA_TMMT_ES (OM12J77S)
Desconecte el interruptor del motor.
Abra la guantera. Extraiga el amor-
tiguador.
Empuje hacia dentro la guantera
en el lateral exterior del vehículo
para desmontar los agarres. A con-
tinuación, saque la guantera y des-
enganche los agarres inferiores.
Filtro del aire acondicionado
El filtro del aire acondicionado debe cambiarse con frecuencia para
mantener la eficacia del aire acondicionado.
Método de desmontaje
1
2
3
Corolla TMMT_OM_ES_OM12J77S.book 464 ページ ２０１５年２月２日　月曜日　午後５時１６分

4656-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
COROLLA_TMMT_ES (OM12J77S)

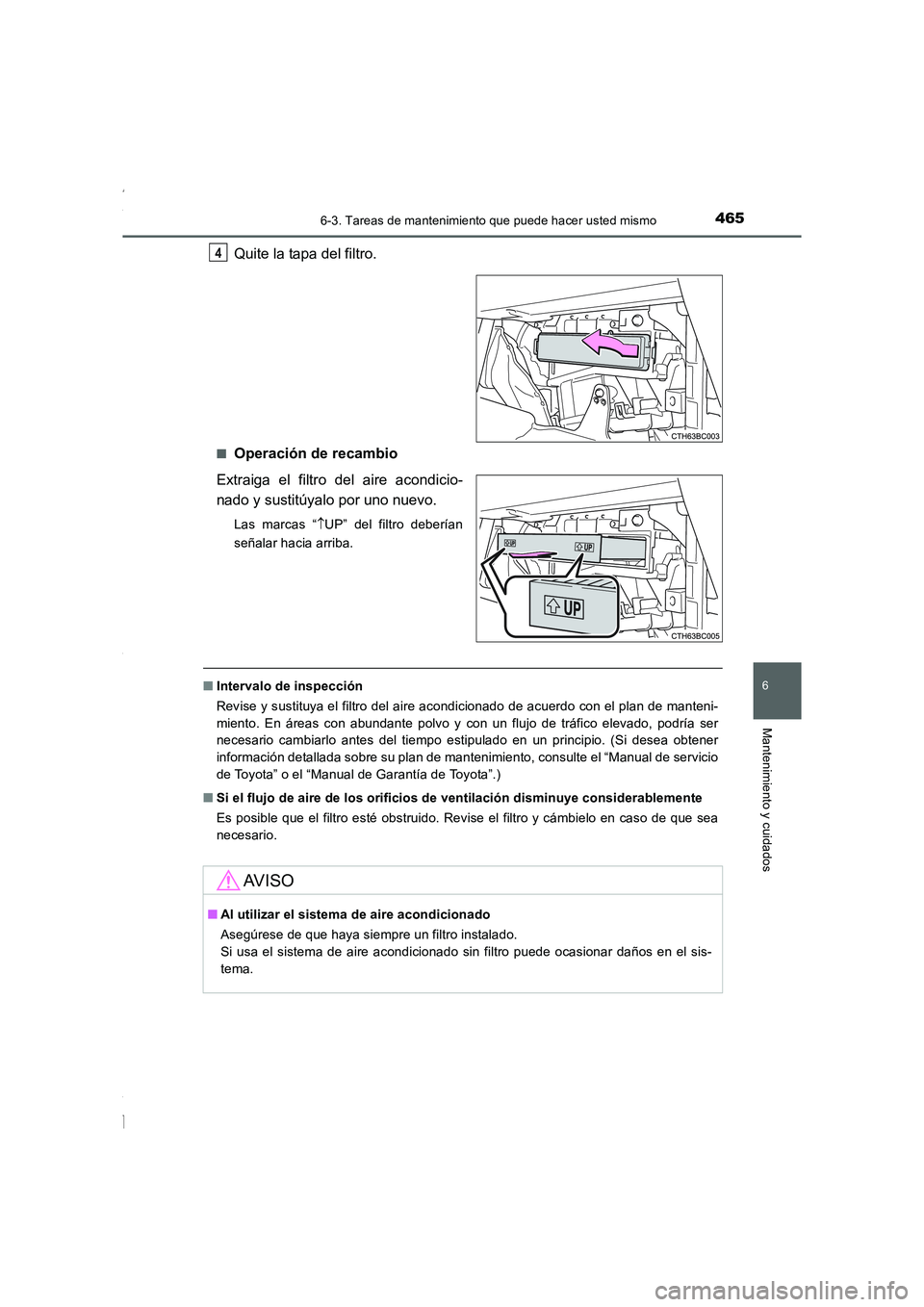

Quite la tapa del filtro.
■Operación de recambio
Extraiga el filtro del aire acondicio-
nado y sustitúyalo por uno nuevo.
Las marcas “↑UP” del filtro deberían
señalar hacia arriba.
■Intervalo de inspección
Revise y sustituya el filtro del aire acondicionado de acuerdo con el plan de manteni-
miento. En áreas con abundante polvo y con un flujo de tráfico elevado, podría ser
necesario cambiarlo antes del tiempo estipulado en un principio. (Si desea obtener
información detallada sobre su plan de mantenimiento, consulte el “Manual de servicio
de Toyota” o el “Manual de Garantía de Toyota”.)
■Si el flujo de aire de los orificios de ventilación disminuye considerablemente
Es posible que el filtro esté obstruido. Revise el filtro y cámbielo en caso de que sea
necesario.
4
AV I S O
■Al utilizar el sistema de aire acondicionado
Asegúrese de que haya siempre un filtro instalado.
Si usa el sistema de aire acondicionado sin filtro puede ocasionar daños en el sis-
tema.
Corolla TMMT_OM_ES_OM12J77S.book 465 ページ ２０１５年２月２日　月曜日　午後５時１６分

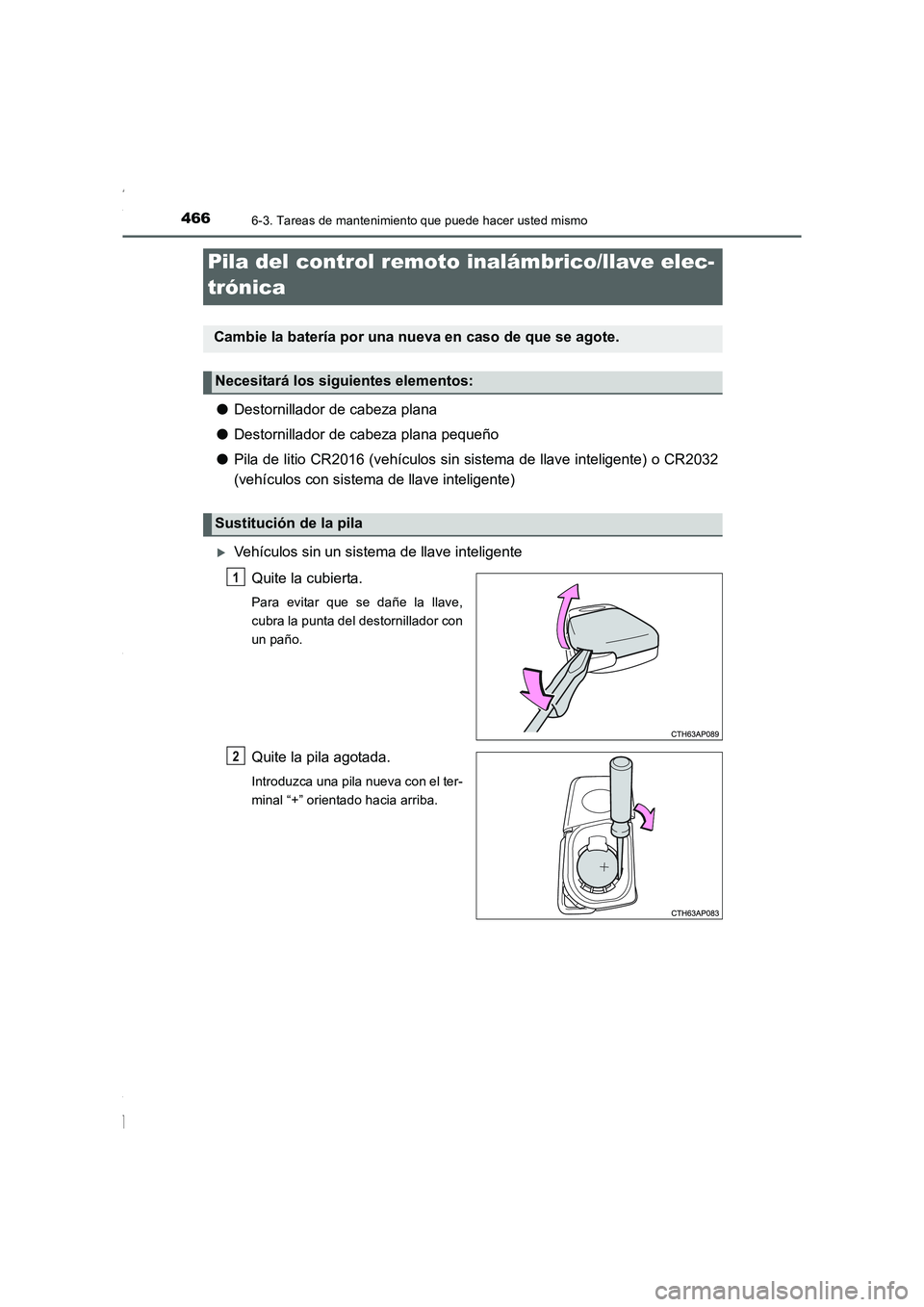

4666-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA_TMMT_ES (OM12J77S)
●Destornillador de cabeza plana
●Destornillador de cabeza plana pequeño
●Pila de litio CR2016 (vehículos sin sistema de llave inteligente) o CR2032
(vehículos con sistema de llave inteligente)
XVehículos sin un sistema de llave inteligente
Quite la cubierta.
Para evitar que se dañe la llave,
cubra la punta del destornillador con
un paño.
Quite la pila agotada.
Introduzca una pila nueva con el ter-
minal “+” orientado hacia arriba.
Pila del control remoto inalámbrico/llave elec-
trónica
Cambie la batería por una nueva en caso de que se agote.
Necesitará los siguientes elementos:
Sustitución de la pila
1
2
Corolla TMMT_OM_ES_OM12J77S.book 466 ページ ２０１５年２月２日　月曜日　午後５時１６分

4676-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
COROLLA_TMMT_ES (OM12J77S)

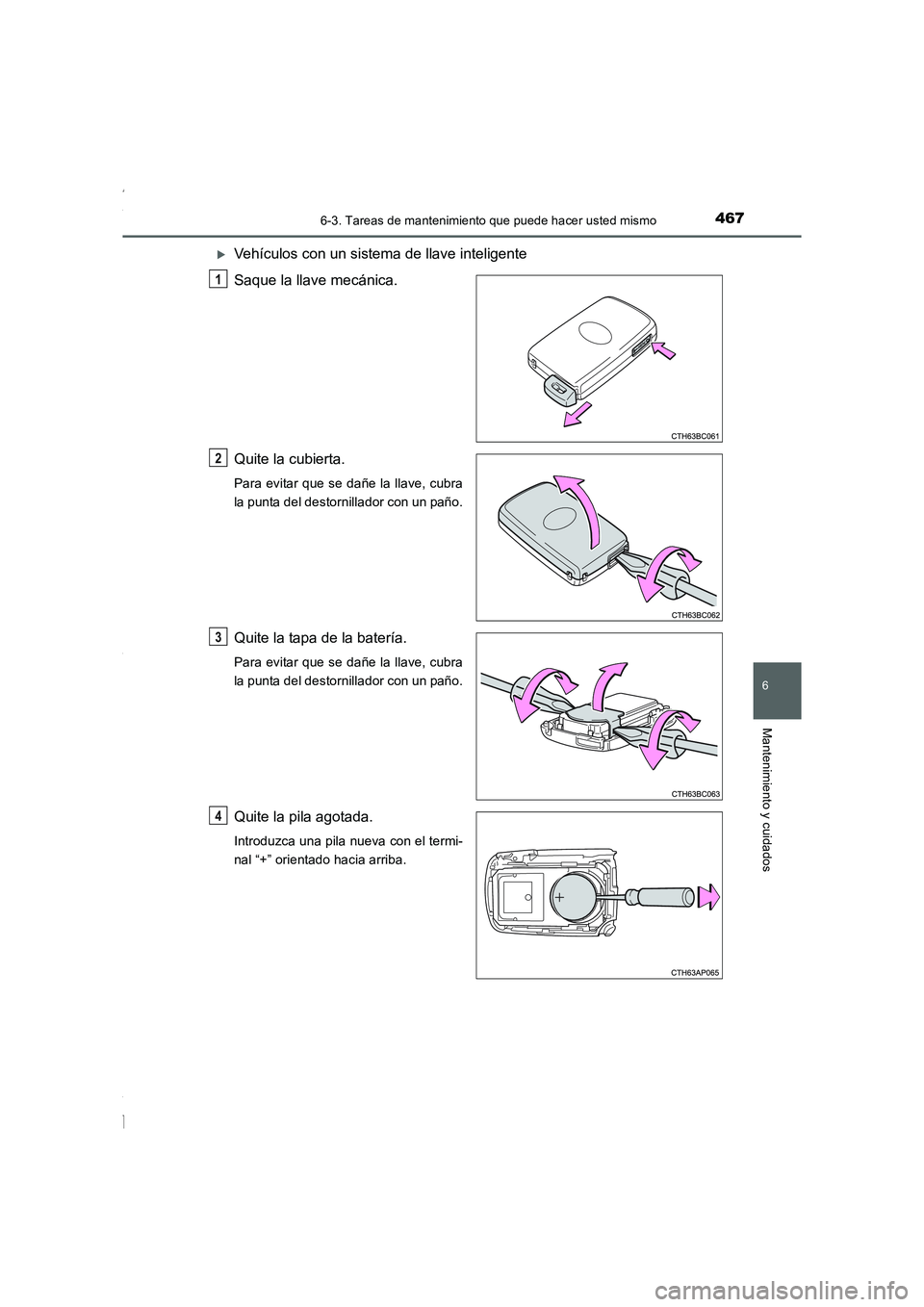

XVehículos con un sistema de llave inteligente
Saque la llave mecánica.
Quite la cubierta.
Para evitar que se dañe la llave, cubra
la punta del destornillador con un paño.
Quite la tapa de la batería.
Para evitar que se dañe la llave, cubra
la punta del destornillador con un paño.
Quite la pila agotada.
Introduzca una pila nueva con el termi-
nal “+” orientado hacia arriba.
1
2
3
4
Corolla TMMT_OM_ES_OM12J77S.book 467 ページ ２０１５年２月２日　月曜日　午後５時１６分

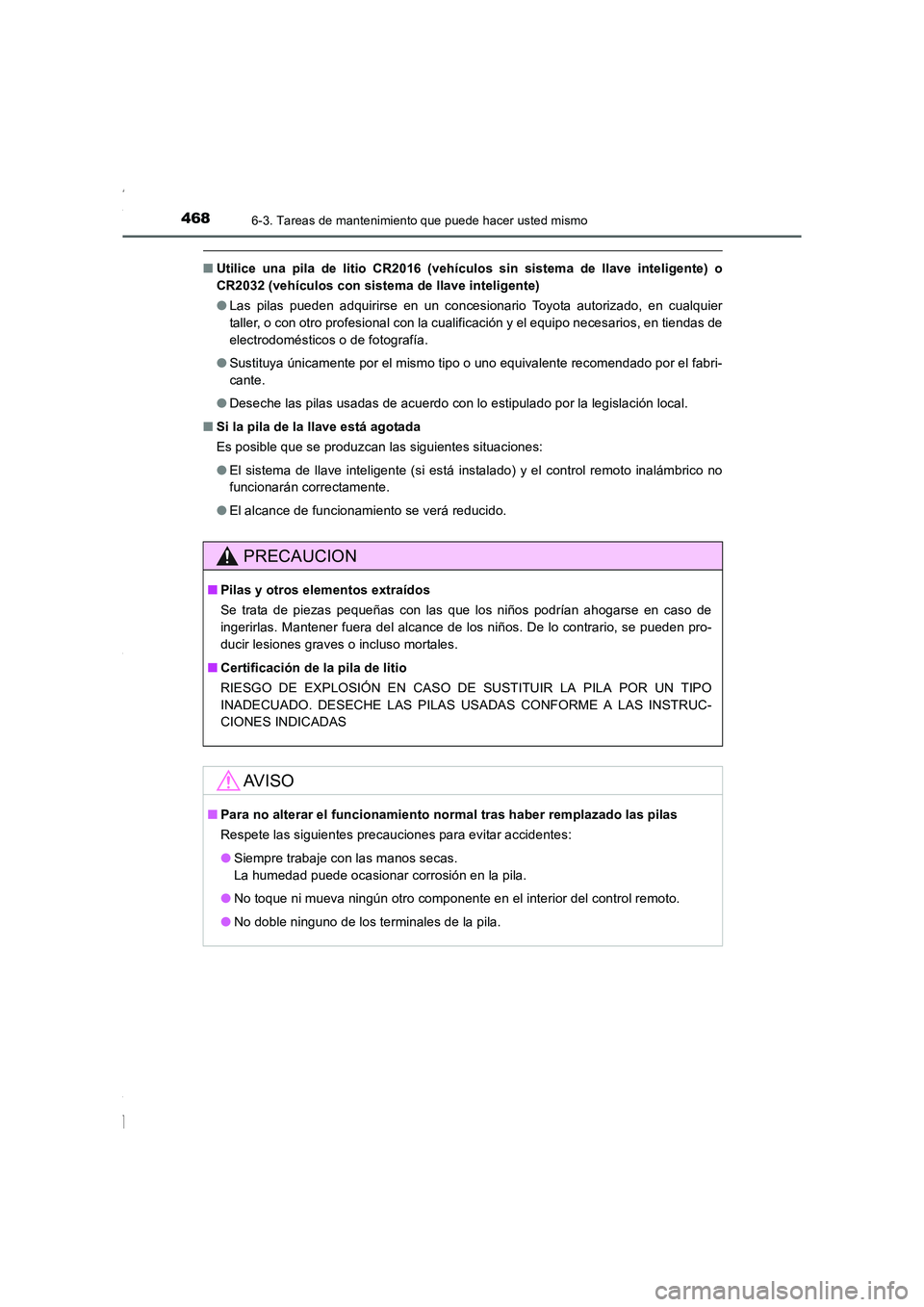

4686-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA_TMMT_ES (OM12J77S)
■Utilice una pila de litio CR2016 (vehículos sin sistema de llave inteligente) o
CR2032 (vehículos con sistema de llave inteligente)
●Las pilas pueden adquirirse en un concesionario Toyota autorizado, en cualquier
taller, o con otro profesional con la cualificación y el equipo necesarios, en tiendas de
electrodomésticos o de fotografía.
●Sustituya únicamente por el mismo tipo o uno equivalente recomendado por el fabri-
cante.
●Deseche las pilas usadas de acuerdo con lo estipulado por la legislación local.
■Si la pila de la llave está agotada
Es posible que se produzcan las siguientes situaciones:
●El sistema de llave inteligente (si está instalado) y el control remoto inalámbrico no
funcionarán correctamente.
●El alcance de funcionamiento se verá reducido.
PRECAUCION
■Pilas y otros elementos extraídos
Se trata de piezas pequeñas con las que los niños podrían ahogarse en caso de
ingerirlas. Mantener fuera del alcance de los niños. De lo contrario, se pueden pro-
ducir lesiones graves o incluso mortales.
■Certificación de la pila de litio
RIESGO DE EXPLOSIÓN EN CASO DE SUSTITUIR LA PILA POR UN TIPO
INADECUADO. DESECHE LAS PILAS USADAS CONFORME A LAS INSTRUC-
CIONES INDICADAS
AV I S O
■Para no alterar el funcionamiento normal tras haber remplazado las pilas
Respete las siguientes precauciones para evitar accidentes:
●Siempre trabaje con las manos secas.
La humedad puede ocasionar corrosión en la pila.
●No toque ni mueva ningún otro componente en el interior del control remoto.
●No doble ninguno de los terminales de la pila.
Corolla TMMT_OM_ES_OM12J77S.book 468 ページ ２０１５年２月２日　月曜日　午後５時１６分

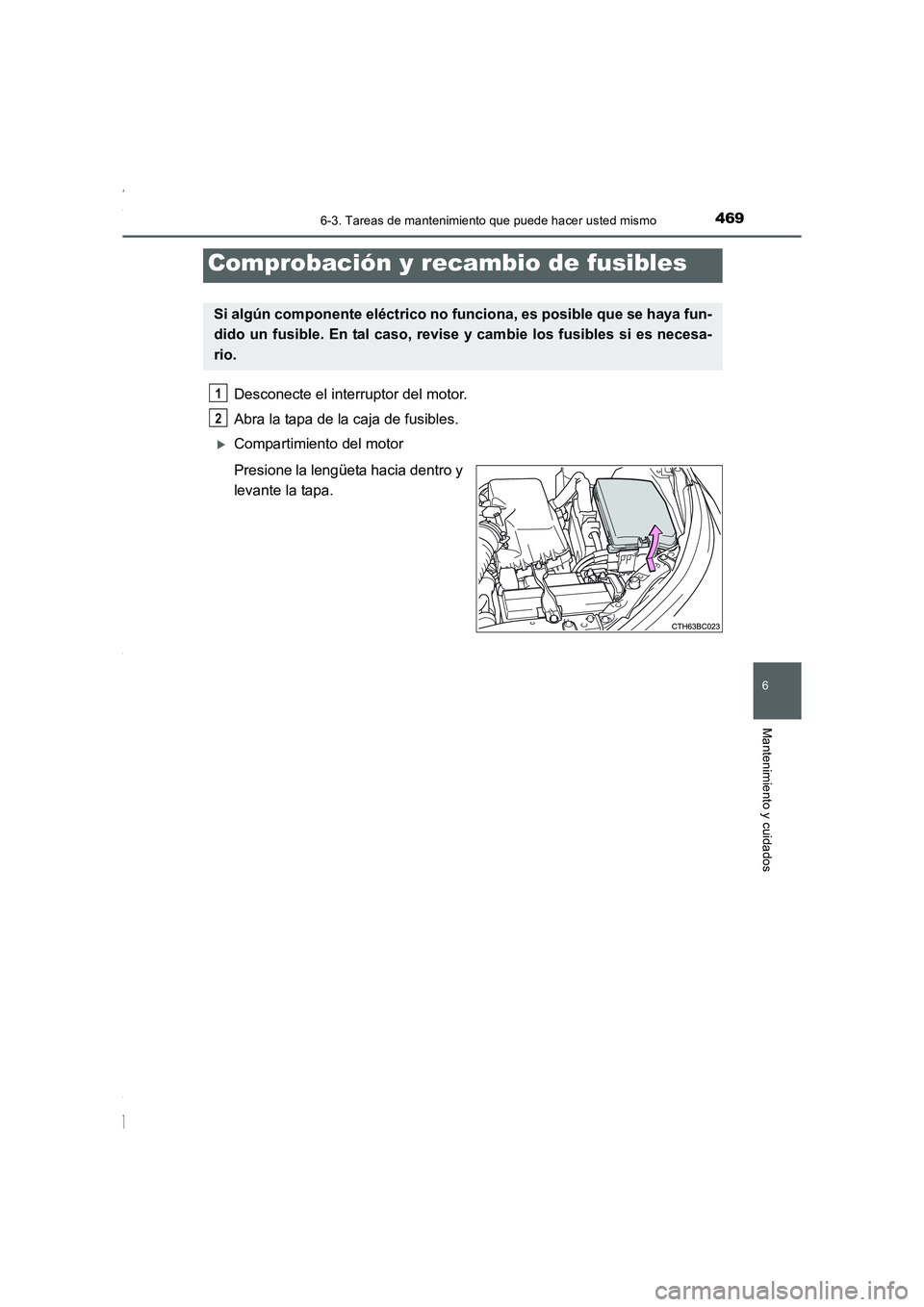

4696-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
COROLLA_TMMT_ES (OM12J77S)
Desconecte el interruptor del motor.
Abra la tapa de la caja de fusibles.
XCompartimiento del motor
Presione la lengüeta hacia dentro y
levante la tapa.
Comprobación y recambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya fun-
dido un fusible. En tal caso, revise y cambie los fusibles si es necesa-
rio.
1
2
Corolla TMMT_OM_ES_OM12J77S.book 469 ページ ２０１５年２月２日　月曜日　午後５時１６分

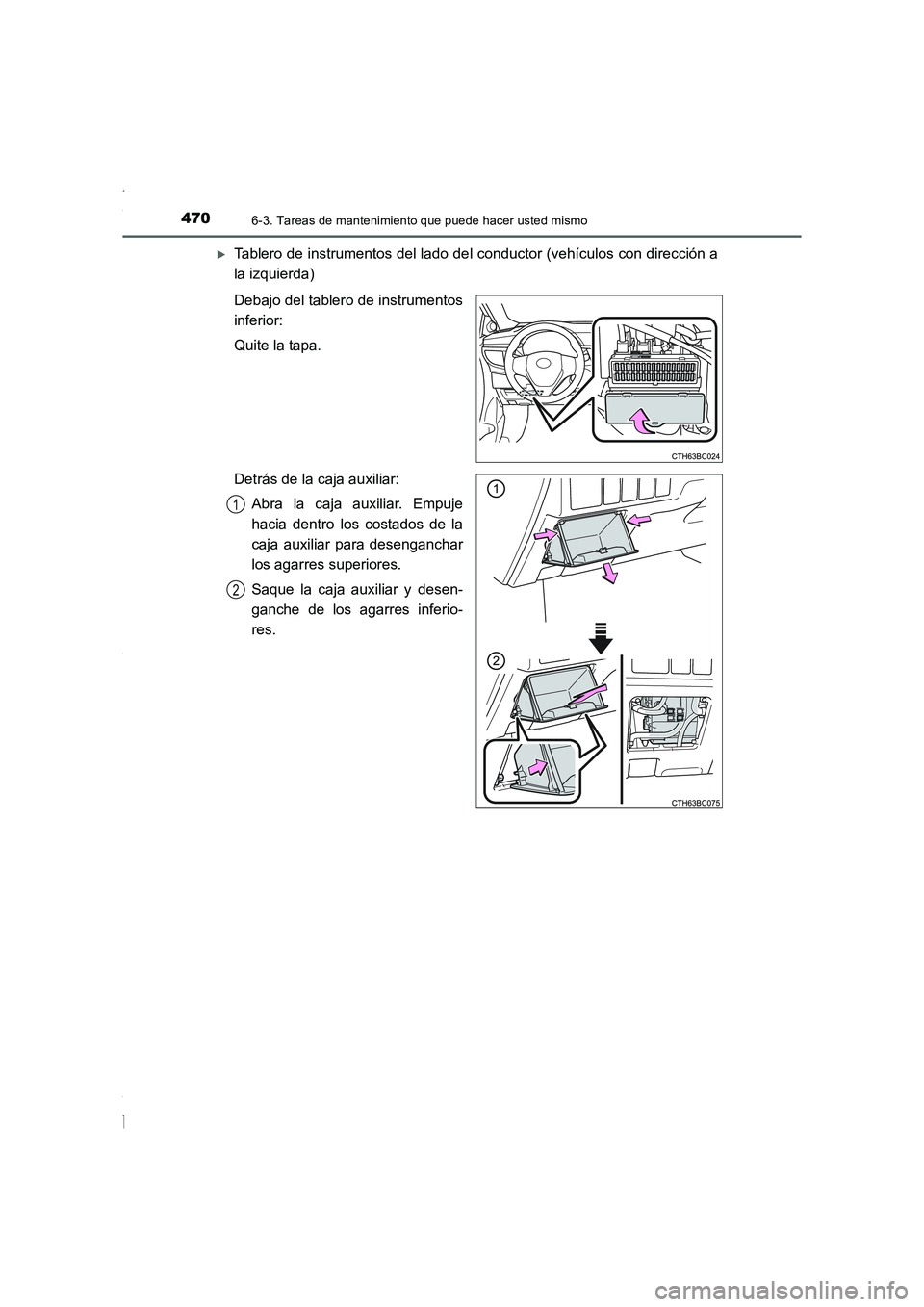

4706-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA_TMMT_ES (OM12J77S)
XTablero de instrumentos del lado del conductor (vehículos con dirección a
la izquierda)
Debajo del tablero de instrumentos
inferior:
Quite la tapa.
Detrás de la caja auxiliar:
Abra la caja auxiliar. Empuje
hacia dentro los costados de la
caja auxiliar para desenganchar
los agarres superiores.
Saque la caja auxiliar y desen-
ganche de los agarres inferio-
res.
1
2
