TOYOTA COROLLA 2015 Manual del propietario (in Spanish)

4716-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
COROLLA_TMMT_ES (OM12J77S)

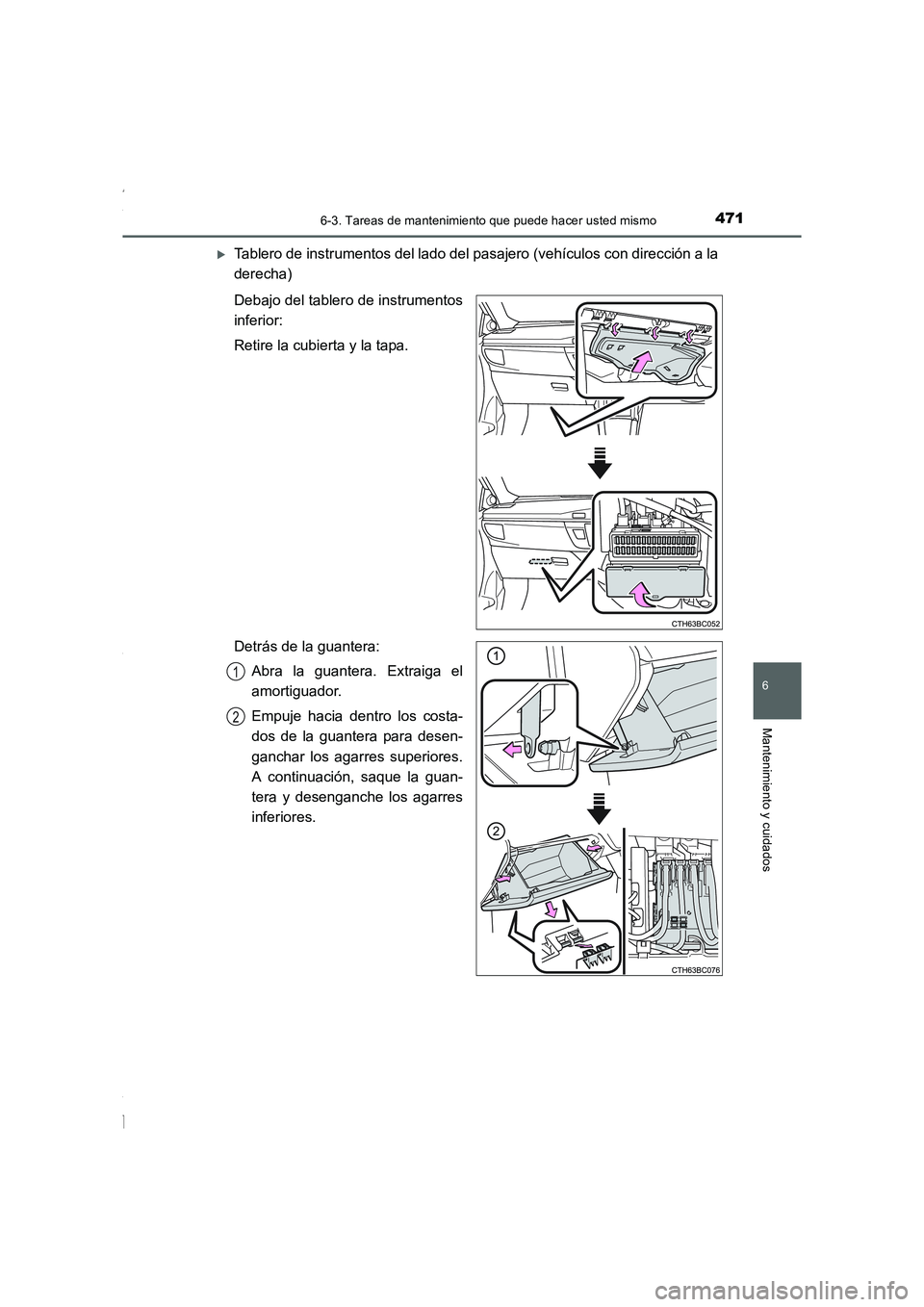

XTablero de instrumentos del lado del pasajero (vehículos con dirección a la
derecha)
Debajo del tablero de instrumentos
inferior:
Retire la cubierta y la tapa.
Detrás de la guantera:
Abra la guantera. Extraiga el
amortiguador.
Empuje hacia dentro los costa-
dos de la guantera para desen-
ganchar los agarres superiores.
A continuación, saque la guan-
tera y desenganche los agarres
inferiores.
1
2
Corolla TMMT_OM_ES_OM12J77S.book 471 ページ ２０１５年２月２日　月曜日　午後５時１６分

4726-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA_TMMT_ES (OM12J77S)

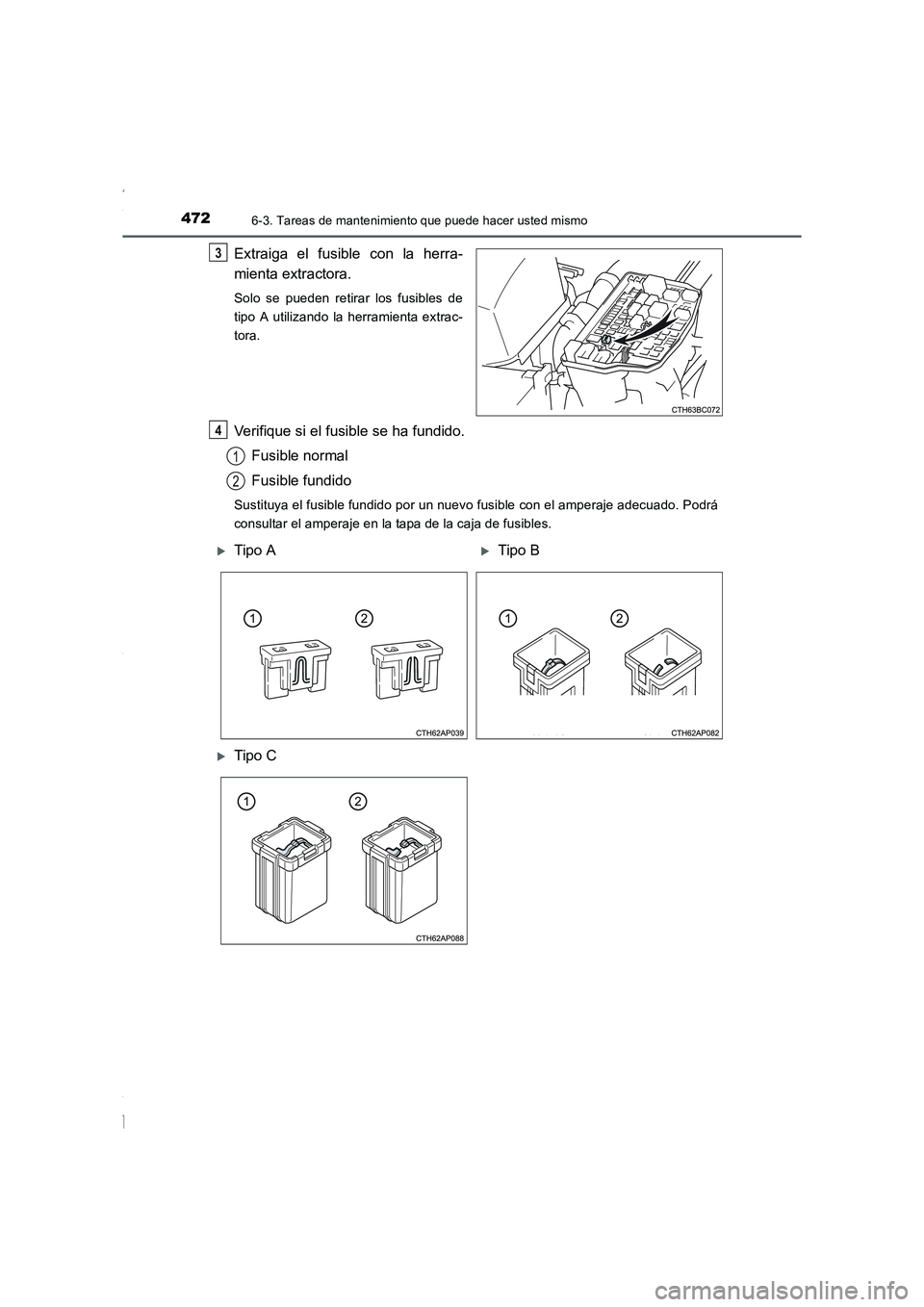

Extraiga el fusible con la herra-
mienta extractora.
Solo se pueden retirar los fusibles de
tipo A utilizando la herramienta extrac-
tora.
Verifique si el fusible se ha fundido.
Fusible normal
Fusible fundido
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
3
4
1
2
XTipo AXTipo B
XTipo C
Corolla TMMT_OM_ES_OM12J77S.book 472 ページ ２０１５年２月２日　月曜日　午後５時１６分

4736-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
COROLLA_TMMT_ES (OM12J77S)

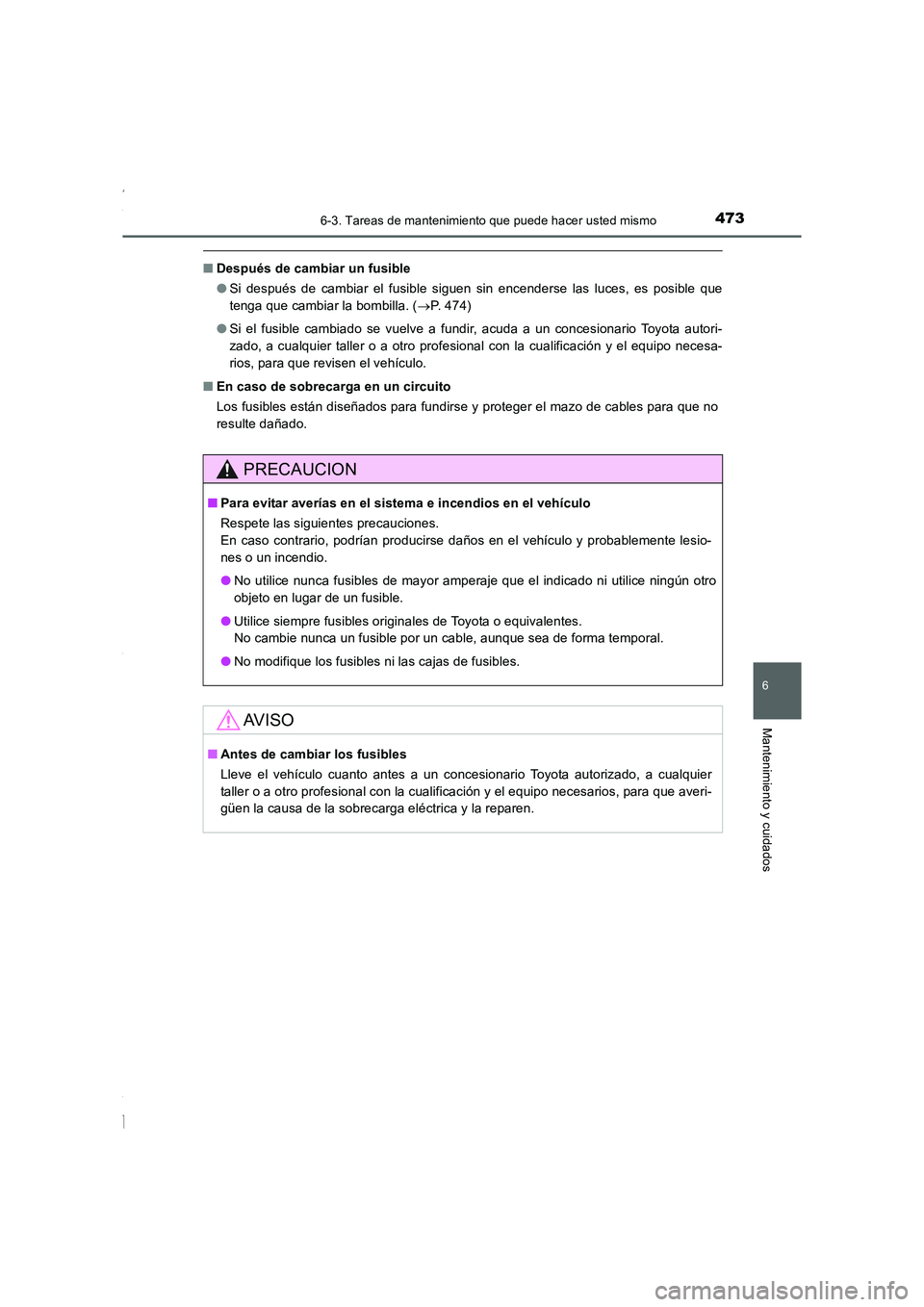

■Después de cambiar un fusible
●Si después de cambiar el fusible siguen sin encenderse las luces, es posible que
tenga que cambiar la bombilla. (→P. 474)
●Si el fusible cambiado se vuelve a fundir, acuda a un concesionario Toyota autori-
zado, a cualquier taller o a otro profesional con la cualificación y el equipo necesa-
rios, para que revisen el vehículo.
■En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
PRECAUCION
■Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente lesio-
nes o un incendio.
●No utilice nunca fusibles de mayor amperaje que el indicado ni utilice ningún otro
objeto en lugar de un fusible.
●Utilice siempre fusibles originales de Toyota o equivalentes.
No cambie nunca un fusible por un cable, aunque sea de forma temporal.
●No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un concesionario Toyota autorizado, a cualquier
taller o a otro profesional con la cualificación y el equipo necesarios, para que averi-
güen la causa de la sobrecarga eléctrica y la reparen.
Corolla TMMT_OM_ES_OM12J77S.book 473 ページ ２０１５年２月２日　月曜日　午後５時１６分

4746-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA_TMMT_ES (OM12J77S)

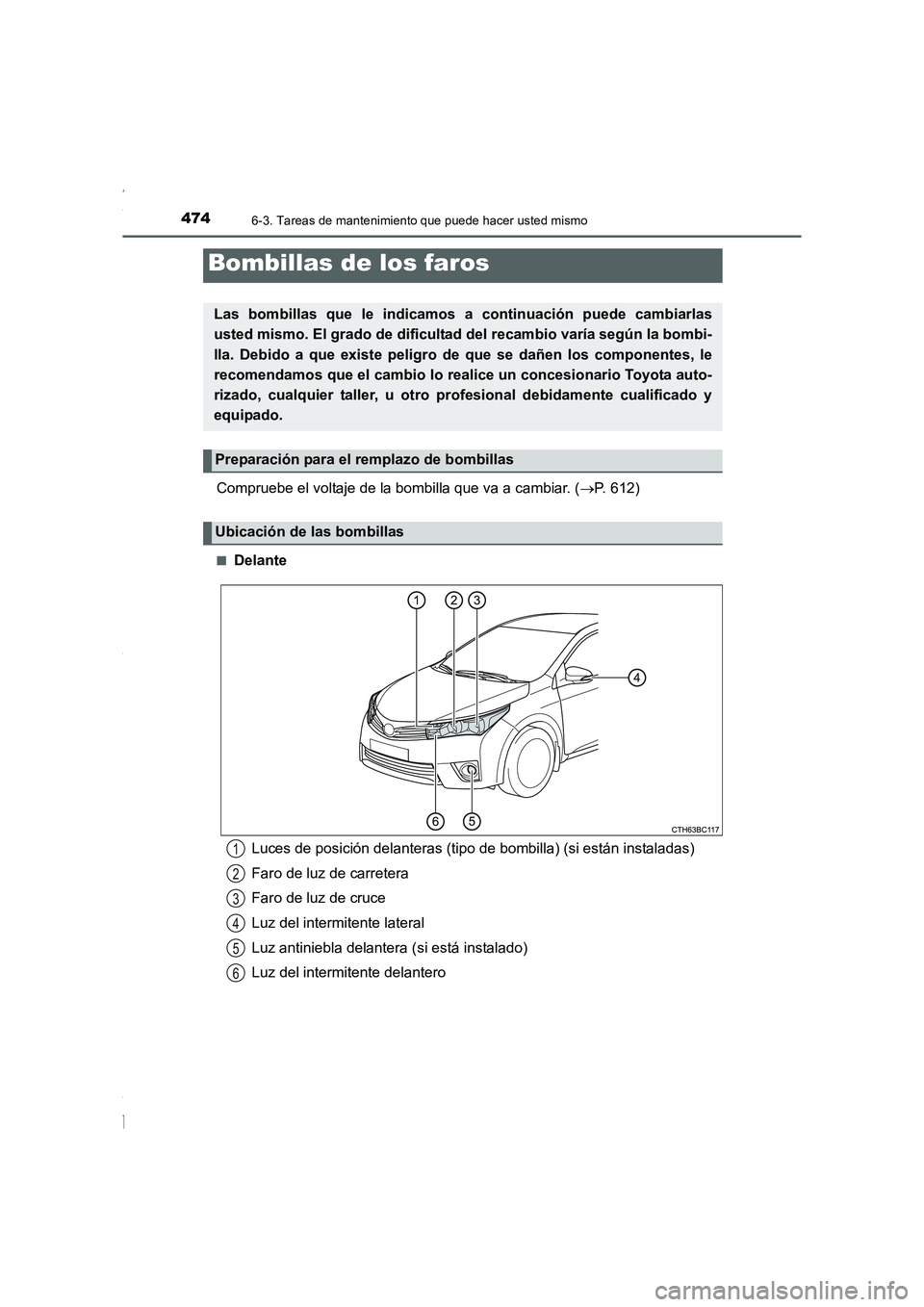

Compruebe el voltaje de la bombilla que va a cambiar. (→P. 612)
■Delante
Bombillas de los faros
Las bombillas que le indicamos a continuación puede cambiarlas
usted mismo. El grado de dificultad del recambio varía según la bombi-
lla. Debido a que existe peligro de que se dañen los componentes, le
recomendamos que el cambio lo realice un concesionario Toyota auto-
rizado, cualquier taller, u otro profesional debidamente cualificado y
equipado.
Preparación para el remplazo de bombillas
Ubicación de las bombillas
Luces de posición delanteras (tipo de bombilla) (si están instaladas)
Faro de luz de carretera
Faro de luz de cruce
Luz del intermitente lateral
Luz antiniebla delantera (si está instalado)
Luz del intermitente delantero1
2
3
4
5
6
Corolla TMMT_OM_ES_OM12J77S.book 474 ページ ２０１５年２月２日　月曜日　午後５時１６分

4756-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
COROLLA_TMMT_ES (OM12J77S)■

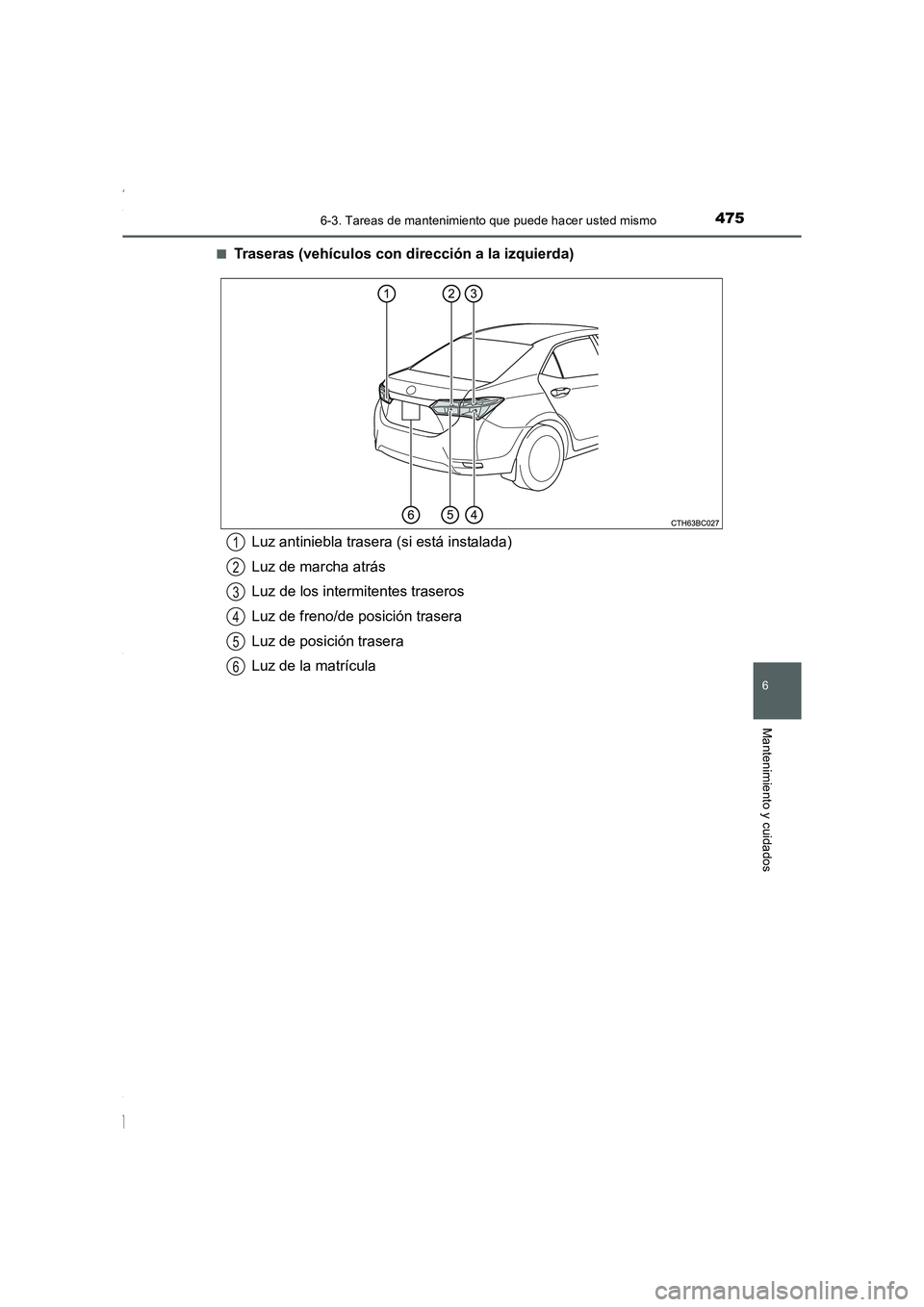

Traseras (vehículos con dirección a la izquierda)
Luz antiniebla trasera (si está instalada)
Luz de marcha atrás
Luz de los intermitentes traseros
Luz de freno/de posición trasera
Luz de posición trasera
Luz de la matrícula1
2
3
4
5
6
Corolla TMMT_OM_ES_OM12J77S.book 475 ページ ２０１５年２月２日　月曜日　午後５時１６分

4766-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA_TMMT_ES (OM12J77S)■

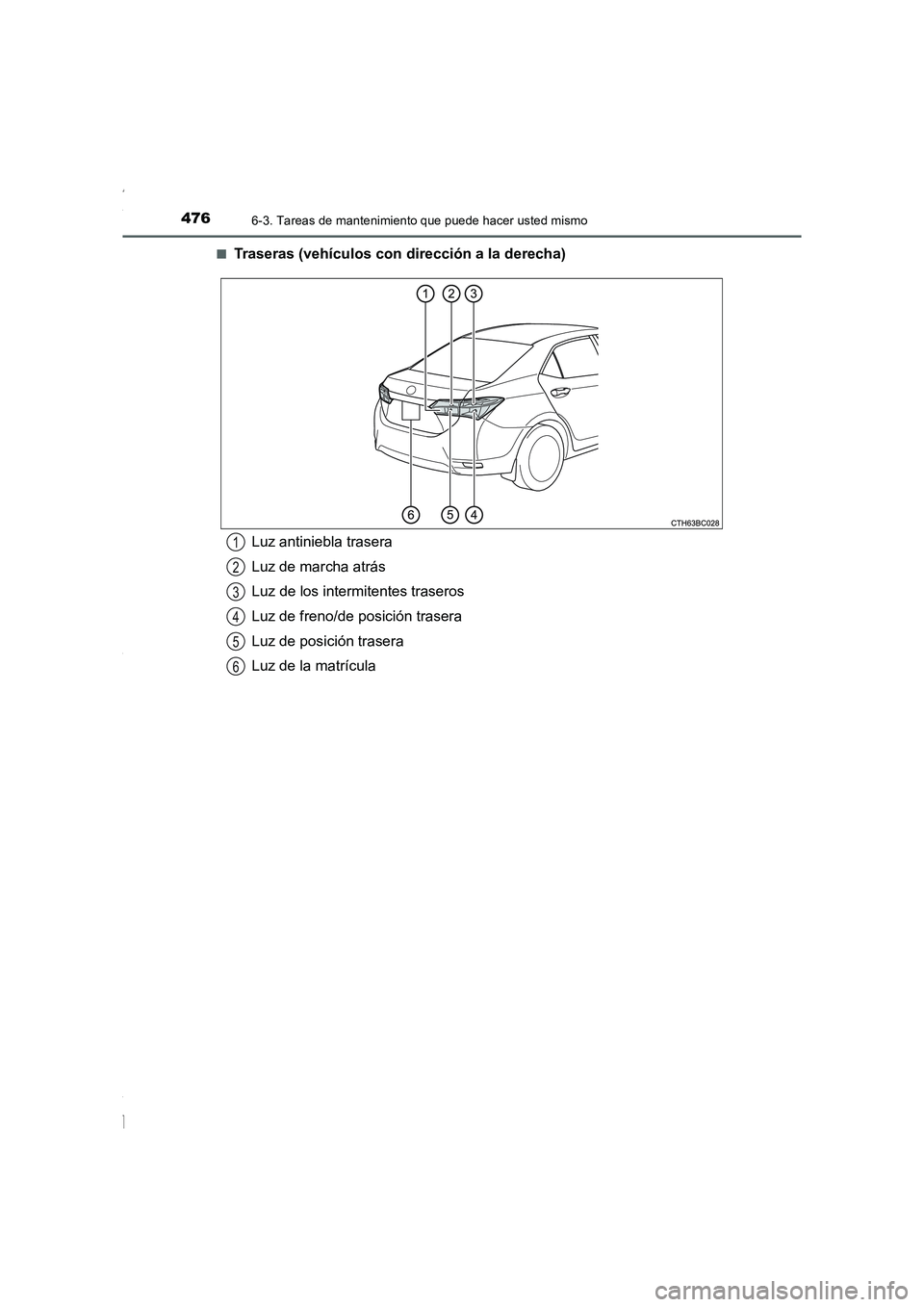

Traseras (vehículos con dirección a la derecha)
Luz antiniebla trasera
Luz de marcha atrás
Luz de los intermitentes traseros
Luz de freno/de posición trasera
Luz de posición trasera
Luz de la matrícula1
2
3
4
5
6
Corolla TMMT_OM_ES_OM12J77S.book 476 ページ ２０１５年２月２日　月曜日　午後５時１６分

4776-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
COROLLA_TMMT_ES (OM12J77S)■
Luces de cruce
Gire la base de la bombilla en el
sentido contrario al de las agu-
jas del reloj.
Presione el desbloqueo del
conector y extraiga la bombilla.
Cambie la bombilla del faro, e
instale la base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla de luz con la montura e inserte.
Gire y asegure la base de la
bombilla.
Mueva la base de la bombilla sua-
vemente para verificar que no está
floja, encienda los faros una vez y
visualmente confirme que no se fil-
tre la luz por el montaje.
Recambio de las bombillas de los faros
1
2
3
4
Corolla TMMT_OM_ES_OM12J77S.book 477 ページ ２０１５年２月２日　月曜日　午後５時１６分

4786-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA_TMMT_ES (OM12J77S)■

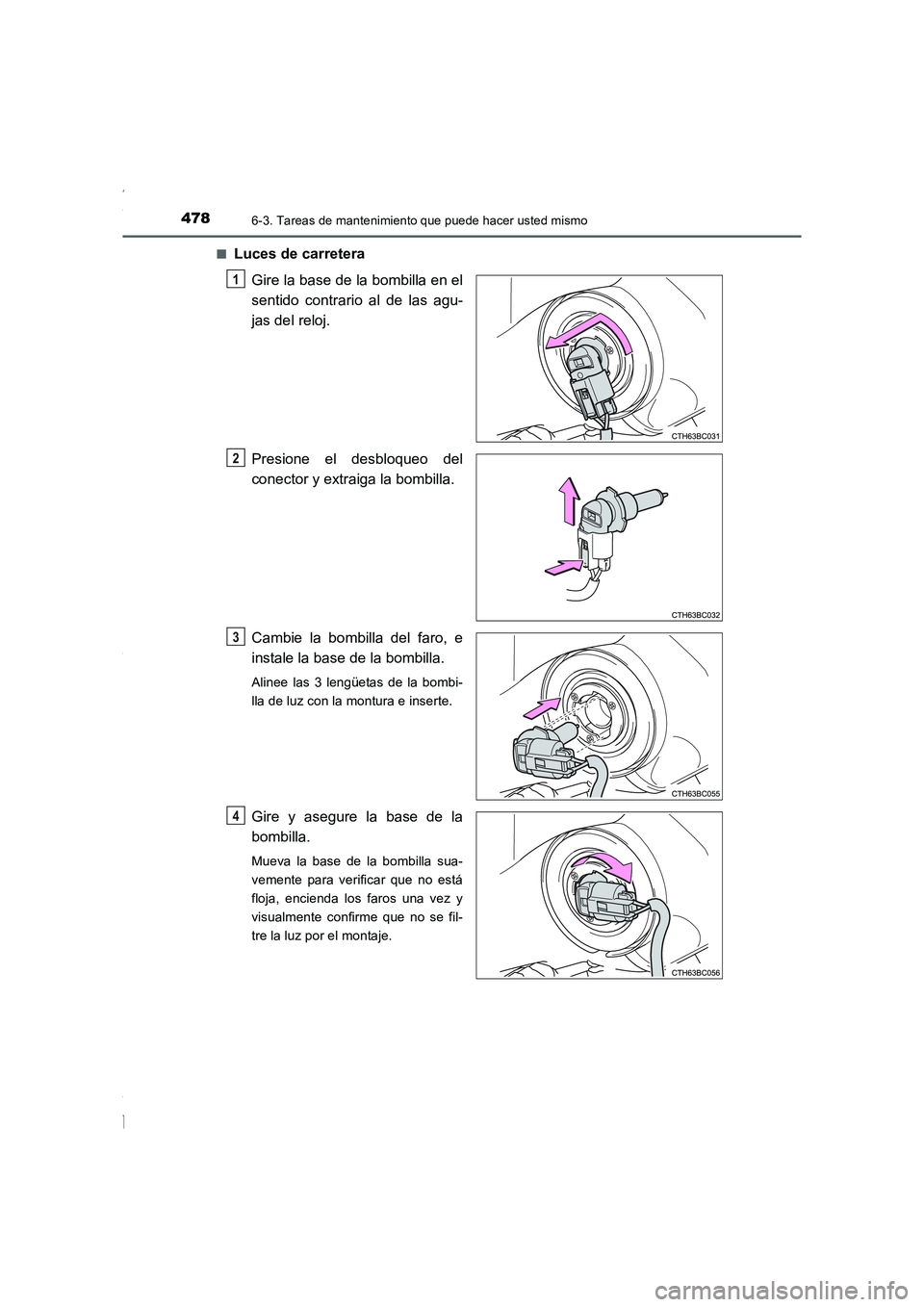

Luces de carretera
Gire la base de la bombilla en el
sentido contrario al de las agu-
jas del reloj.
Presione el desbloqueo del
conector y extraiga la bombilla.
Cambie la bombilla del faro, e
instale la base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla de luz con la montura e inserte.
Gire y asegure la base de la
bombilla.
Mueva la base de la bombilla sua-
vemente para verificar que no está
floja, encienda los faros una vez y
visualmente confirme que no se fil-
tre la luz por el montaje.
1
2
3
4
Corolla TMMT_OM_ES_OM12J77S.book 478 ページ ２０１５年２月２日　月曜日　午後５時１６分

4796-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
COROLLA_TMMT_ES (OM12J77S)■

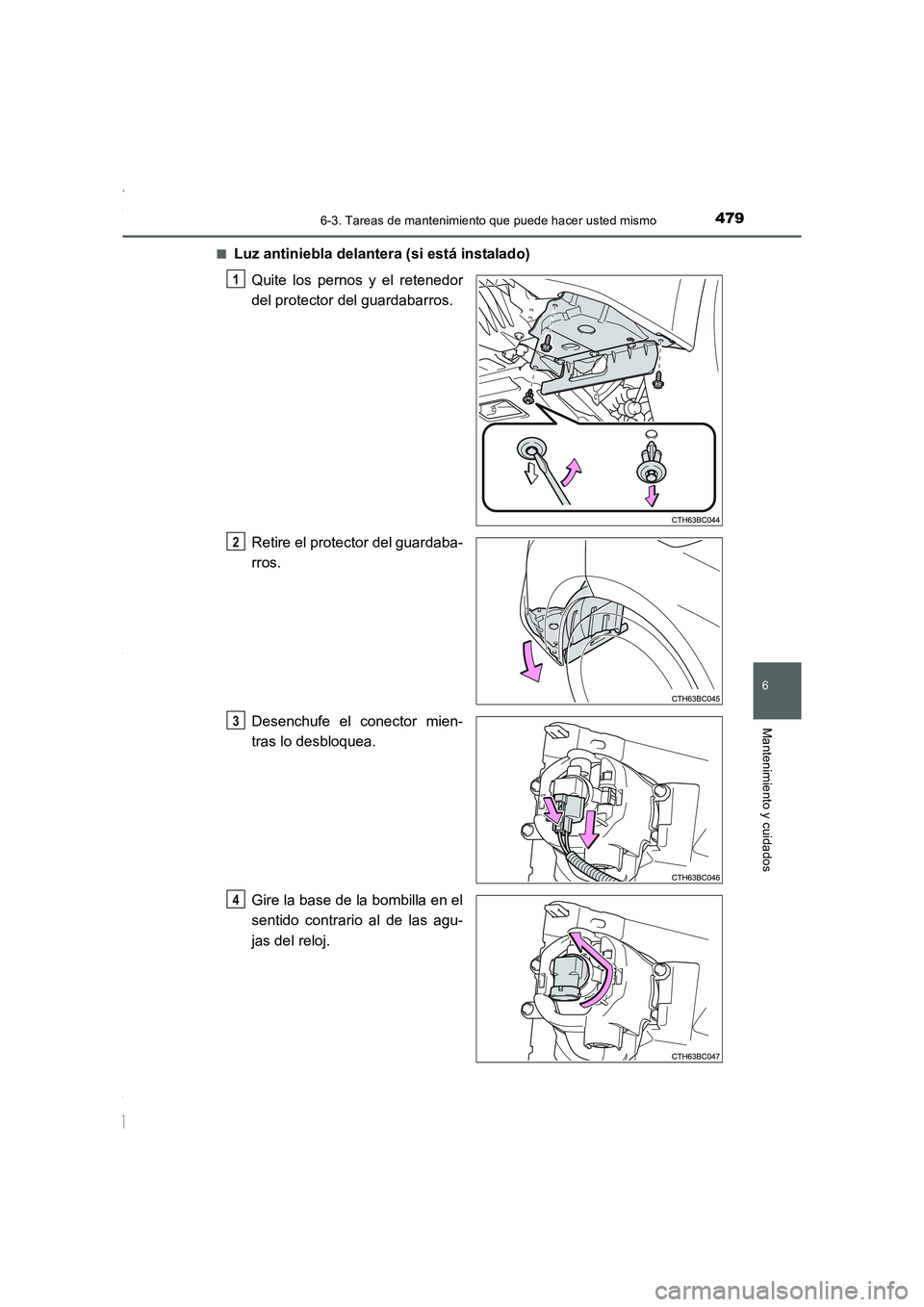

Luz antiniebla delantera (si está instalado)
Quite los pernos y el retenedor
del protector del guardabarros.
Retire el protector del guardaba-
rros.
Desenchufe el conector mien-
tras lo desbloquea.
Gire la base de la bombilla en el
sentido contrario al de las agu-
jas del reloj.
1
2
3
4
Corolla TMMT_OM_ES_OM12J77S.book 479 ページ ２０１５年２月２日　月曜日　午後５時１６分

4806-3. Tareas de mantenimiento que puede hacer usted mismo
COROLLA_TMMT_ES (OM12J77S)

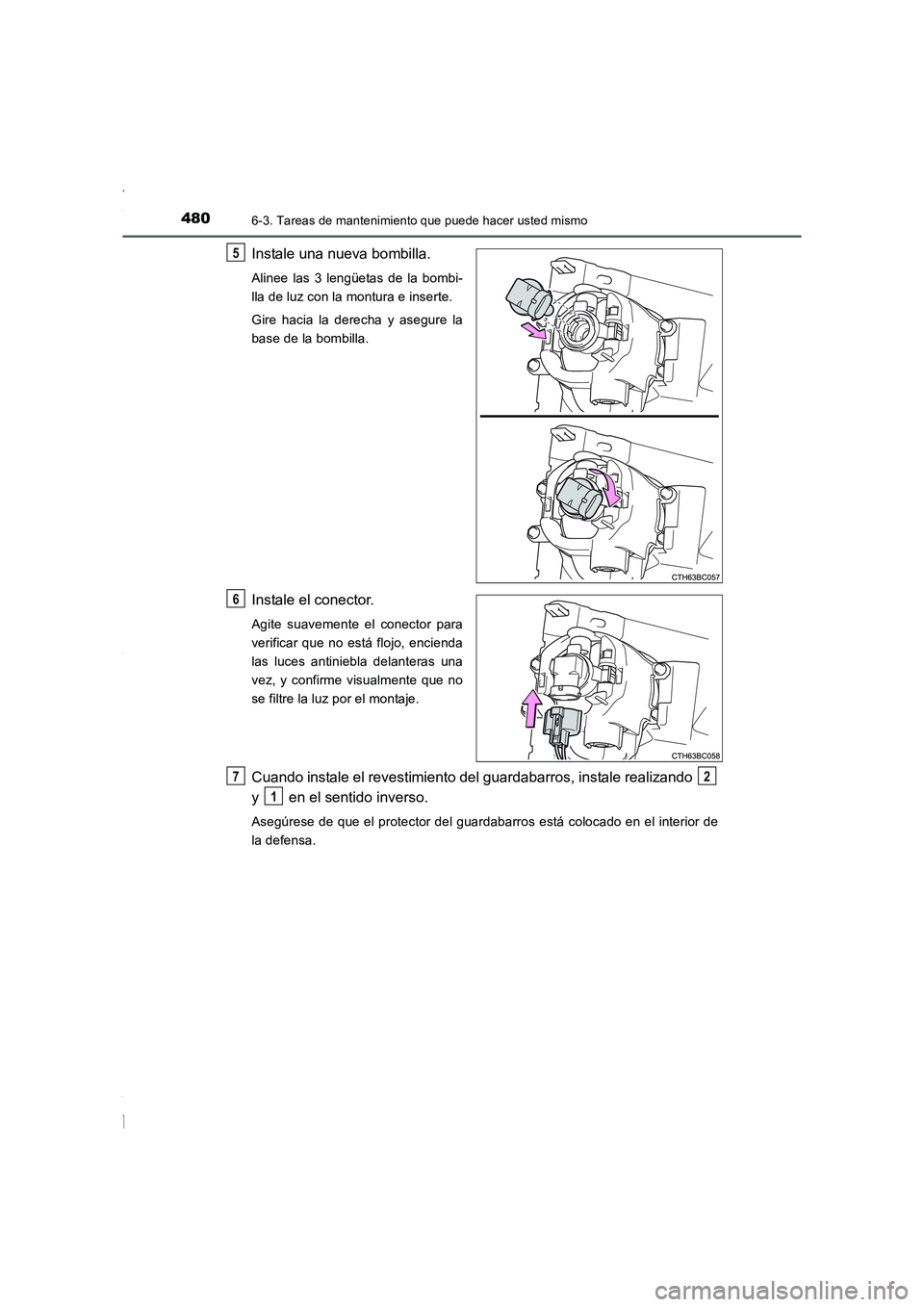

Instale una nueva bombilla.
Alinee las 3 lengüetas de la bombi-
lla de luz con la montura e inserte.
Gire hacia la derecha y asegure la
base de la bombilla.
Instale el conector.
Agite suavemente el conector para
verificar que no está flojo, encienda
las luces antiniebla delanteras una
vez, y confirme visualmente que no
se filtre la luz por el montaje.
Cuando instale el revestimiento del guardabarros, instale realizando
y en el sentido inverso.
Asegúrese de que el protector del guardabarros está colocado en el interior de
la defensa.
5
6
72
1
