5317-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže
Vozidla s kompaktním rezervním kolem (bez brašny s nářadím)
Umístění rezervního kola, zvedáku a nářadí
Kryt podlahy zavazadlového
prostoru
Klíč na matice kol
Klika zvedáku
Tažné okoZvedák
Rezervní kolo
Přihrádka na nářadí1
2
3
4
5
6
7

5327-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
Vozidla s kompaktním rezervním kolem (s brašnou s nářadím)
Kryt podlahy zavazadlového
prostoru
Tažné oko
ZvedákRezervní kolo
Přihrádka na nářadí
Brašna s nářadím1
2
3
4
5
6

5337-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže
Vozidla s plnohodnotným rezervním kolem
Kryt podlahy zavazadlového
prostoru
Vložka rezervního kola
(je-li ve výbavě)
Brašna s nářadímZvedák
Rezervní kolo1
2
3
4
5

5347-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
Vyjměte kryt podlahy zavaza-
dlového prostoru.
VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadne ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
●Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo mon-
táži a demontáži sněhových řetězů.
●Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto vo-
zidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu kol
na tomto vozidle.
●Umístěte zvedák řádně na místo určené ke zvedání.
●Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
●Když je vozidlo podepřeno zvedákem, nestartujte motor ani nepopojížděj-
te s vozidlem.
●Nezvedejte vozidlo, pokud je někdo uvnitř.
●Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod zvedák.
●Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
●Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
●Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.
Vyjmutí zvedáku
1

5357-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže
Vyjměte kryt zvedáku.
Vyjměte zvedák.
Dotáhnout
Uvolnit
Vyjměte kryt podlahy zavaza-
dlového prostoru.
Vozidla s kompaktním rezervním kolem
Vyjměte přihrádku s nářadím.
2
3
1
2
Vyjmutí rezervního kola
1
2

5367-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
Vozidla s plnohodnotným rezervním kolem
Vyjměte kryt rezervního kola.
(je-li ve výbavě)
Povolte středový držák, který za-
jišťuje rezervní kolo.
2
3
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.

5377-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže
Zaklínujte kola.
U vozidel s ocelovými koly od-
straňte ozdobný kryt kola po-
mocí klíče.
Abyste ochránili ozdobný kryt, dej-
te mezi klíč a ozdobný kryt hadřík,
viz obrázek.
Mírně povolte matice kola (jed-
na otáčka).
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

5387-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
Otáčejte částí zvedáku "A" ru-
kou, až se drážka zvedáku do-
tkne zvedacího místa.
Značky zvedacího místa jsou umís-
těny pod panelem prahů. Označují
polohy zvedacích míst.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4
5
6

5397-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže

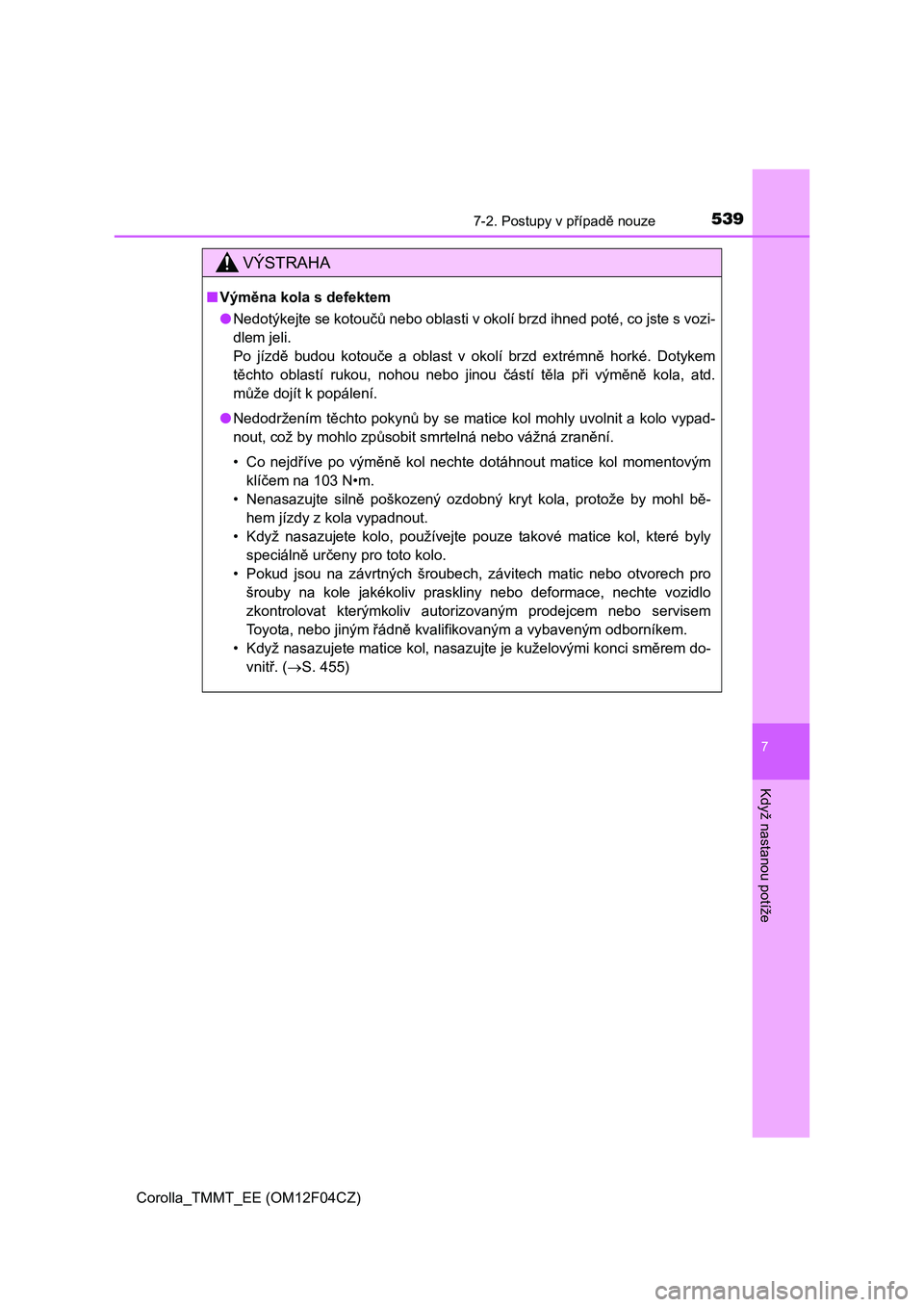

VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozi-
dlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola, atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
nout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
• Nenasazujte silně poškozený ozdobný kryt kola, protože by mohl bě-
hem jízdy z kola vypadnout.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na závrtných šroubech, závitech matic nebo otvorech pro
šrouby na kole jakékoliv praskliny nebo deformace, nechte vozidlo
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
• Když nasazujete matice kol, nasazujte je kuželovými konci směrem do-
vnitř. (S. 455)

5407-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte kolo a volně dotáhněte každou matici kola rukou na při-
bližně stejnou hodnotu.
Když vyměňujete ocelové kolo
za ocelové kolo (včetně kom-
paktního rezervního kola), do-
táhněte matice kol, až se
kuželovitá část volně dotkne
sedla disku kola.
Když vyměňujete lité kolo za
ocelové kolo (včetně kompakt-
ního rezervního kola), dotáhně-
te matice kol, až se kuželovitá
část volně dotkne sedla disku
kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Nasazení rezervního kola
1
2
Kuželovitá část
Sedlo disku
kola
Kuželovitá část
Sedlo disku
kola
Disk kola
Límec
