TOYOTA COROLLA 2015 Návod na použití (in Czech)

5517-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže

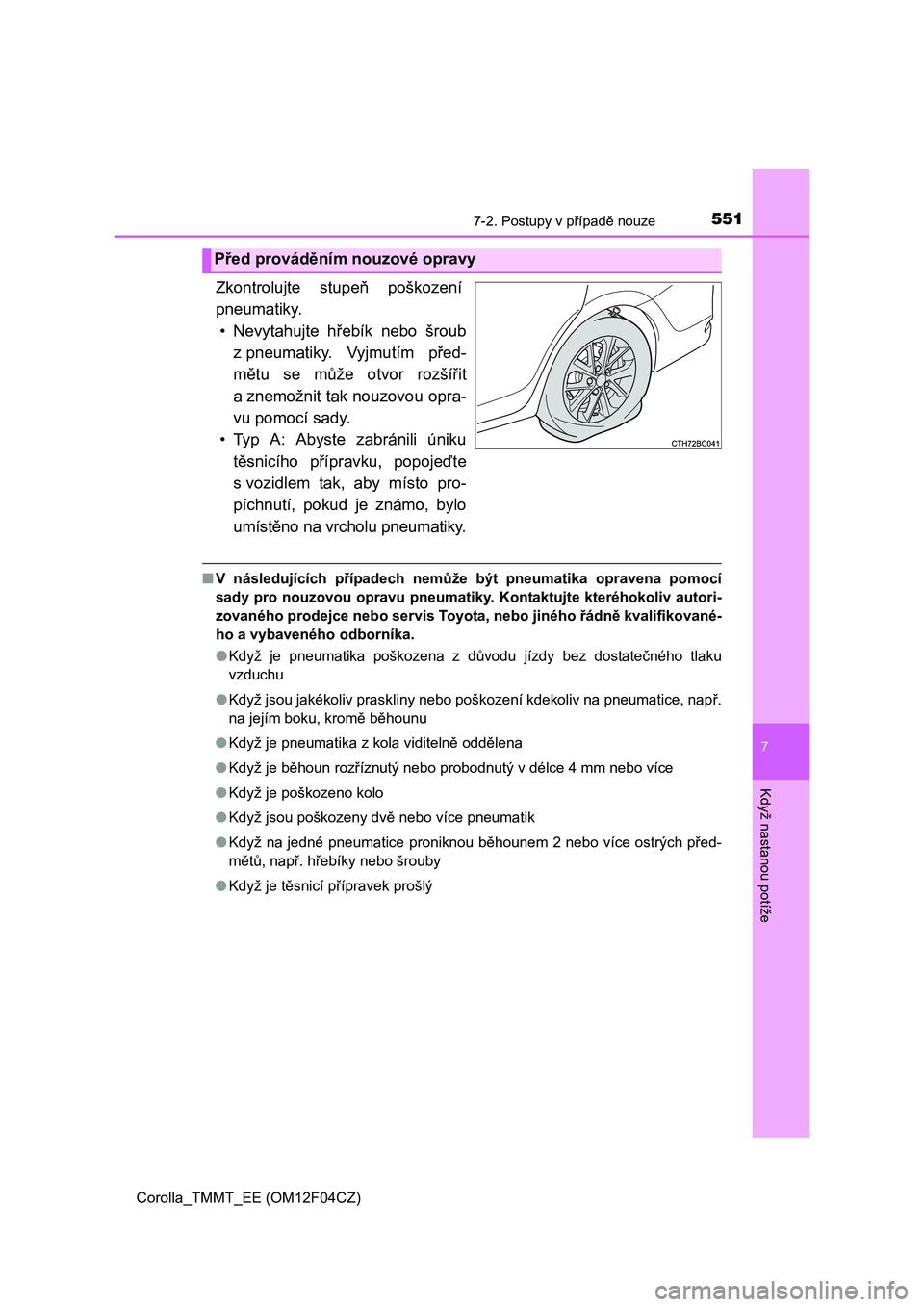

Zkontrolujte stupeň poškození
pneumatiky.
• Nevytahujte hřebík nebo šroub
z pneumatiky. Vyjmutím před-
mětu se může otvor rozšířit
a znemožnit tak nouzovou opra-
vu pomocí sady.
• Typ A: Abyste zabránili úniku
těsnicího přípravku, popojeďte
s vozidlem tak, aby místo pro-
píchnutí, pokud je známo, bylo
umístěno na vrcholu pneumatiky.
■V následujících případech nemůže být pneumatika opravena pomocí
sady pro nouzovou opravu pneumatiky. Kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifikované-
ho a vybaveného odborníka.
●Když je pneumatika poškozena z důvodu jízdy bez dostatečného tlaku
vzduchu
●Když jsou jakékoliv praskliny nebo poškození kdekoliv na pneumatice, např.
na jejím boku, kromě běhounu
●Když je pneumatika z kola viditelně oddělena
●Když je běhoun rozříznutý nebo probodnutý v délce 4 mm nebo více
●Když je poškozeno kolo
●Když jsou poškozeny dvě nebo více pneumatik
●Když na jedné pneumatice proniknou běhounem 2 nebo více ostrých před-
mětů, např. hřebíky nebo šrouby
●Když je těsnicí přípravek prošlý
Před prováděním nouzové opravy

5527-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
Vyjměte kryt podlahy zavaza-
dlového prostoru.
Vyjměte sadu pro nouzovou opravu pneumatiky. (S. 547)
Vyjměte sadu pro nouzovou opravu pneumatiky ze schránky s ná-
řadím.
Sejměte čepičku z ventilku pro-
píchnuté pneumatiky.
Sejměte ochrannou fólii z lahve
a rozviňte hadičku. Sejměte vy-
pouštěcí uzávěr z hadičky.
Připevněte nálepky přiložené k lahvi
na určená místa. (Viz krok 9.)
Vypouštěcí uzávěr znovu použije-
te. Proto ho uschovejte na bezpeč-
ném místě.
Vyjmutí sady pro nouzovou opravu pneumatiky
1
Způsob nouzové opravy (typ A)
2
1
2
3

5537-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže
Připojte hadičku na ventilek.
Zašroubujte konec hadičky směrem
doprava až na doraz.
Ujistěte se, že je spínač kom-
presoru vypnutý.
Vyjměte napájecí zástrčku z kom-
presoru.
Připojte napájecí zástrčku do
napájecí zásuvky. (S. 400)
4
5
6
7

5547-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
Sejměte nálepku.
Připevněte 2 nálepky dle obrázku.
Před připevněním nálepek odstraňte
z kola veškeré nečistoty a vlhkost.
Pokud není možné nálepku připev-
nit, řekněte kterémukoliv autorizo-
vanému prodejci nebo servisu
Toyota, nebo jinému řádně kvalifiko-
vanému a vybavenému odborníkovi,
když necháváte pneumatiku opra-
vit a vyměnit, že byl vstříknut těsnicí
přípravek.
8
9

5557-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže
Připojte lahev ke kompresoru.
Dle obrázku vložte lahev svisle do
kompresoru, přičemž se ujistěte,
že kolík na hrdle lahve zapadne do
vybrání na tělese kompresoru.
Zkontrolujte předepsaný tlak huštění pneumatik.
Tlak huštění pneumatiky je uveden na štítku, viz obrázek. (S. 452)
Nastartujte motor vozidla.
Abyste vstříkli těsnicí prostředek
do pneumatiky, zapněte spínač
kompresoru.
10
11
12
13

5567-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)

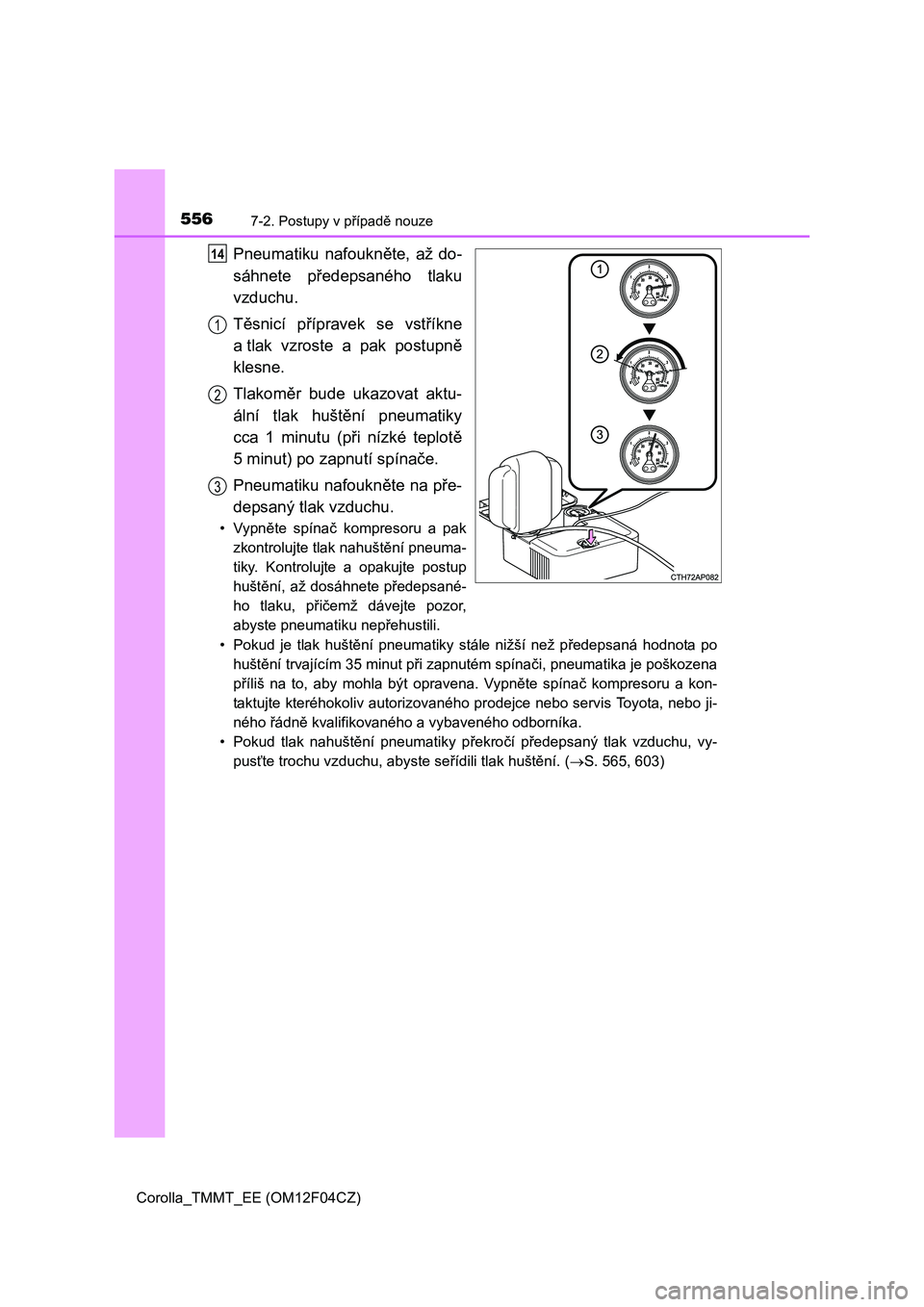

Pneumatiku nafoukněte, až do-
sáhnete předepsaného tlaku
vzduchu.
Těsnicí přípravek se vstříkne
a tlak vzroste a pak postupně
klesne.
Tlakoměr bude ukazovat aktu-
ální tlak huštění pneumatiky
cca 1 minutu (při nízké teplotě
5 minut) po zapnutí spínače.
Pneumatiku nafoukněte na pře-
depsaný tlak vzduchu.
• Vypněte spínač kompresoru a pak
zkontrolujte tlak nahuštění pneuma-
tiky. Kontrolujte a opakujte postup
huštění, až dosáhnete předepsané-
ho tlaku, přičemž dávejte pozor,
abyste pneumatiku nepřehustili.
• Pokud je tlak huštění pneumatiky stále nižší než předepsaná hodnota po
huštění trvajícím 35 minut při zapnutém spínači, pneumatika je poškozena
příliš na to, aby mohla být opravena. Vypněte spínač kompresoru a kon-
taktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo ji-
ného řádně kvalifikovaného a vybaveného odborníka.
• Pokud tlak nahuštění pneumatiky překročí předepsaný tlak vzduchu, vy-
pusťte trochu vzduchu, abyste seřídili tlak huštění. (S. 565, 603)
14
1
2
3

5577-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže
Při vypnutém spínači kompresoru odpojte hadičku z ventilku na
pneumatice a pak vytáhněte napájecí zástrčku z napájecí zásuvky.
Při odpojování hadičky může malé množství těsnicího přípravku vytéct.
Nasaďte čepičku ventilku na ventilek nouzově opravené pneumatiky.
Připevněte vypouštěcí uzávěr na
konec hadičky.
Pokud není vypouštěcí uzávěr při-
pevněn, těsnicí přípravek může
unikat a znečistit tak vozidlo.
Uložte lahev dočasně v kufru, když je připojena ke kompresoru.
Aby došlo k rovnoměrnému nanesení tekutého těsnicího přípravku
uvnitř pneumatiky, jeďte ihned bezpečně přibližně 5 km rychlostí do
80 km/h.
Po ujetí cca 5 km zastavte vozi-
dlo na bezpečném místě s pev-
ným, rovným podkladem
asejměte vypouštěcí uzávěr
z hadičky předtím, než připojíte
opravnou sadu.
15
16
17
18
19
20

5587-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
Zapněte spínač kompresoru
apočkejte přibližně 5 sekund,
pak spínač vypněte. Zkontroluj-
te tlak huštění pneumatiky.
Když je tlak huštění pneumatiky
pod 130 kPa (1,3 kgf/cm
2 nebo
bar, 19 psi): Defekt nemůže být
opraven. Kontaktujte kterého-
koliv autorizovaného prodejce
nebo servis Toyota, nebo jiného
řádně kvalifikovaného a vyba-
veného odborníka.
Když je tlak huštění pneumatiky 130 kPa (1,3 kgf/cm
2 nebo bar,
19 psi) nebo vyšší, ale nižší než předepsaný tlak vzduchu: Přejděte
na .
Pokud je tlak huštění pneumatiky roven předepsanému tlaku vzdu-
chu (S. 603): Přejděte na .
Zapněte spínač kompresoru, abyste pneumatiku nahustili, až do-
sáhnete předepsaného tlaku vzduchu. Jeďte cca 5 km a pak pro-
veďte .
Připevněte vypouštěcí uzávěr
na konec hadičky.
Pokud není vypouštěcí uzávěr při-
pevněn, těsnicí přípravek může
unikat a znečistit tak vozidlo.
Uložte lahev v kufru, když je připojena ke kompresoru.
21
1
2
22
3
23
22
20
23
24

5597-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
7
Když nastanou potíže
Jeďte opatrně rychlostí do 80 km/h k nejbližšímu autorizovanému
prodejci Toyota, nebo k jinému řádně kvalifikovanému a vybavené-
mu odborníkovi, aby vám pneumatiku opravil nebo vyměnil, přičemž
se vyhýbejte prudkému brzdění, prudkému zrychlování a ostrému
zatáčení.
Vyjměte opravnou sadu z brašny na nářadí.
Když vyjímáte lahev z originálního sáčku, neroztrhejte ani nevyhazujte sá-
ček.
Připevněte 2 nálepky dle obrázku.
Před připevněním nálepek odstraňte
z kola veškeré nečistoty a vlhkost.
Pokud není možné nálepku připev-
nit, řekněte kterémukoliv autorizo-
vanému prodejci nebo servisu
Toyota, nebo jinému řádně kvalifiko-
vanému a vybavenému odborníkovi,
když necháváte pneumatiku opra-
vit a vyměnit, že byl vstříknut těsnicí
přípravek.
Sejměte čepičku z ventilku pro-
píchnuté pneumatiky.
Způsob nouzové opravy (typ B)
25
1

2
3

5607-2. Postupy v případě nouze
Corolla_TMMT_EE (OM12F04CZ)
Připojte trysku na ventilek.
Zašroubujte konec trysky směrem
doprava až na doraz.
Lahev by měla být zavěšena svisle
bez kontaktu se zemí. Pokud lahev
nevisí svisle, pohněte s vozidlem
tak, aby byl ventilek pneumatiky
umístěn správně.
Sejměte uzávěr z lahve.
Vytáhněte hadičku z kompre-
soru.
Připojte lahev ke kompresoru.
Zašroubujte konec trysky směrem
doprava až na doraz.
4
5
6
7
