TOYOTA COROLLA 2015 Omistajan Käsikirja (in Finnish)

5117-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
nEnnen renkaan korjausta
lPysäytä auto turvalliseen paikkaan kovalle, tasaiselle alustalle.
l Kytke seisontajarru.
l Siirrä vaihteenvalitsin asentoon P (Multidrive-vaihteistolla varus-
tetut mallit) tai asentoon N (Multi -mode-vaihteistolla tai käsivalin-
taisella vaihteistolla varustetut mallit).
l Sammuta moottori.
l Kytke hätävilkut. ( S. 450)
Jos rengas puhkeaa (puhjenneen renkaan
korjaussarjalla varustetut autot)
Autossasi ei ole vararengasta, mu tta se on varustettu renkaan paik-
kaussarjalla.
Naulan tai ruuvin aiheuttama re nkaan kulutuspinnan puhkeaminen voi-
daan tilapäisesti korjata puhjenneen renkaan korjaussarjalla. (Korjaus-
sarja sisältää pullon tiivisteainetta. Tiivisteainetta voidaan käyttää vain
kerran yhden renkaan tilapäiseen paikkaamiseen silloin, kun naulaa tai
ruuvia ei poisteta renkaasta.) Riippuen vauriosta, tätä korjaussarjaa ei
voida aina käyttää renkaan korjaukseen.
( S. 516)
Korjattuasi renkaan tilapäisesti korj aussarjan avulla, korjauta rengas
tai vaihdata se Toyota-korjaamossa, rengasliikkeessä tai muussa
ammattitaitoisessa ja hyvin varustetussa korjaamossa. Korjaukset
jotka suoritetaan korjaussarjaa käyttäen ovat vain tilapäisiä korjaustoi-
menpiteitä. Korjauta alkuperäinen pyörä ja vaihda se takaisin mahdolli-
simman pian.
OM12J74FI.book Page 511 Wednesday, March 18, 2015 2:29 PM

5127-2. Toimenpiteet häiriön sattuessa
OM12J74FIn
Renkaan korjaussarjan sijainti
Ty y p p i A
*1: Nosturin, nosturin kammen ja rengasavaimen käyttö. (joissakin malleissa)
(S. 503)
Nosturi, nosturin kampi ja rengasavain voidaan ostaa valtuutetulta
Toyota-jälleenmyyjältä tai -korjaamolta tai muulta hyvin varustetulta korjaa-
molta.
*2: Koristekapselin irrotustyökalun käyttö. (joissakin malleissa) ( S. 423)
Tavaratilan lattiasuojus
Puhjenneen renkaan korjaus-
sarja
HinaussilmukkaNosturi*1
Työkalulaukku
Koristekapselin irrotustyöka-
lu
*2
1
2
3
4
5
6
OM12J74FI.book Page 512 Wednesday, March 18, 2015 2:29 PM

5137-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Ty y p p i B
*1: Nosturin, nosturin kammen ja rengasavaimen käyttö. (joissakin malleissa)(S. 503)
Nosturi, nosturin kampi ja rengasavain voidaan ostaa valtuutetulta
Toyota-jälleenmyyjältä tai -korjaamolta tai muulta hyvin varustetulta korjaa-
molta.
*2: Koristekapselin irrotustyökalun käyttö. (joissakin malleissa) ( S. 423)
Tavaratilan lattiasuojus
Puhjenneen renkaan korjaus-
sarja
HinaussilmukkaNosturi*1
Työkalulaukku
Koristekapselin irrotustyöka-
lu
*2
1
2
3
4
5
6
OM12J74FI.book Page 513 Wednesday, March 18, 2015 2:29 PM

5147-2. Toimenpiteet häiriön sattuessa
OM12J74FIn
Puhjenneen renkaan korjaussarjan osat
Ty y p p i A
Letku
Ilmanvapautuskorkki
Rengaspainemittari
Kompressorin katkaisin
Virtapistoke
Ta r r a t1
2
3
4
5
6
OM12J74FI.book Page 514 Wednesday, March 18, 2015 2:29 PM

5157-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Ty y p p i B

Suutin
Letku
Kompressorin katkaisin
RengaspainemittariPaineen vapautuspainike
Virtapistoke
Tarrat1
2
3
4
5
6
7
OM12J74FI.book Page 515 Wednesday, March 18, 2015 2:29 PM

5167-2. Toimenpiteet häiriön sattuessa
OM12J74FI

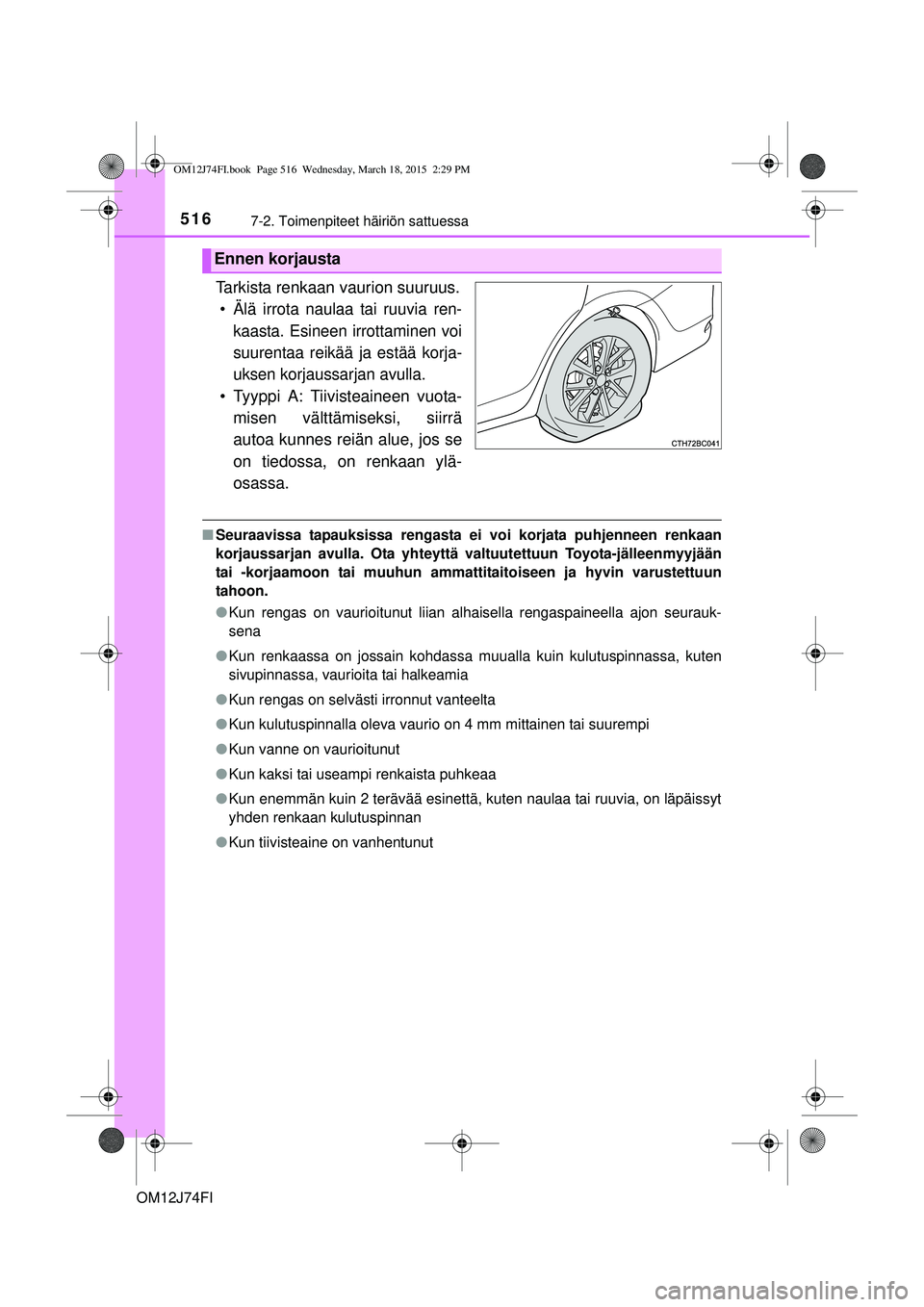

Tarkista renkaan vaurion suuruus.
• Älä irrota naulaa tai ruuvia ren-kaasta. Esineen irrottaminen voi
suurentaa reikää ja estää korja-
uksen korjaussarjan avulla.
• Tyyppi A: Tiivisteaineen vuota-misen välttämiseksi, siirrä
autoa kunnes reiän alue, jos se
on tiedossa, on renkaan ylä-
osassa.
n Seuraavissa tapauksissa rengasta ei voi korjata puhjenneen renkaan
korjaussarjan avulla. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
tahoon.
lKun rengas on vaurioitunut liian alhaisella rengaspaineella ajon seurauk-
sena
l Kun renkaassa on jossain kohdassa muualla kuin kulutuspinnassa, kuten
sivupinnassa, vaurioita tai halkeamia
l Kun rengas on selvästi irronnut vanteelta
l Kun kulutuspinnalla oleva vaurio on 4 mm mittainen tai suurempi
l Kun vanne on vaurioitunut
l Kun kaksi tai useampi renkaista puhkeaa
l Kun enemmän kuin 2 terävää esinettä, kuten naulaa tai ruuvia, on läpäissyt
yhden renkaan kulutuspinnan
l Kun tiivisteaine on vanhentunut
Ennen korjausta
OM12J74FI.book Page 516 Wednesday, March 18, 2015 2:29 PM

5177-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Poista tavaratilan lattiasuojus.
Ota puhjenneen renkaan korjaussarja esiin. (S. 512)
Ota puhjenneen renkaan korjauss arja esiin työkalulaukusta.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Poista suojakalvo pullosta ja
avaa letku. Irrota letkun ilman-
vapautuskorkki.
Kiinnitä pullon mukana tulevat tar-
rat ohjeistettuihin paikkoihin.
(Katso vaihe 9.)
Voit käyttää ilmanvapautuskorkkia
uudelleen. Säilytä sitä huolellisesti.
Puhjenneen renkaan korjaussarjan ottaminen esiin
1
Hätäkorjaustoimenpide (tyyppi A)
2
1
2
3
OM12J74FI.book Page 517 Wednesday, March 18, 2015 2:29 PM

5187-2. Toimenpiteet häiriön sattuessa
OM12J74FI
Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään
mahdollisimman pitkälle.
Varmistu, että kompressorin
katkaisin on OFF-asennossa.
Irrota sähköliitin kompresso-
rista.
Kytke sähköliitin sähkön
ulosoton pistokkeeseen.
( S. 372)
4
5
6
7
OM12J74FI.book Page 518 Wednesday, March 18, 2015 2:29 PM

5197-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Poista tarra.
Kiinnitä 2 tarraa kuvan mukai-
sesti.
Poista lika ja kosteus vanteesta
ennen tarran kiinnitystä. Jos tarran
kiinnittäminen ei onnistu, varmistu
siitä, että valtuutettu Toyota-jäl-
leenmyyjä tai -korjaamo tai muu
ammattitaitoinen ja hyvin varus-
tettu taho saa tiedon siitä, että ren-
kaassa on tiivisteainetta, kun viet
renkaan korjattavaksi.
8
9
OM12J74FI.book Page 519 Wednesday, March 18, 2015 2:29 PM

5207-2. Toimenpiteet häiriön sattuessa
OM12J74FI
Liitä pullo kompressoriin.
Kuten kuvassa on esitetty, liitä
pullo pystysuorassa asennossa
kompressoriin siten, että pullon
kaulassa oleva tappi osuu kom-
pressorilaatikossa olevaan loveen.
Tarkasta ohjeistettu rengaspaine.
Ohjeistettu rengaspaine on ilmoitettu tarrassa kuvan mukaisesti.
(S. 569)
Käynnistä moottori.
Kytke kompressor i päälle tiivis-
teaineen ruiskuttamiseksi ja
renkaan täyttämiseksi.
10
11
12
13
OM12J74FI.book Page 520 Wednesday, March 18, 2015 2:29 PM
