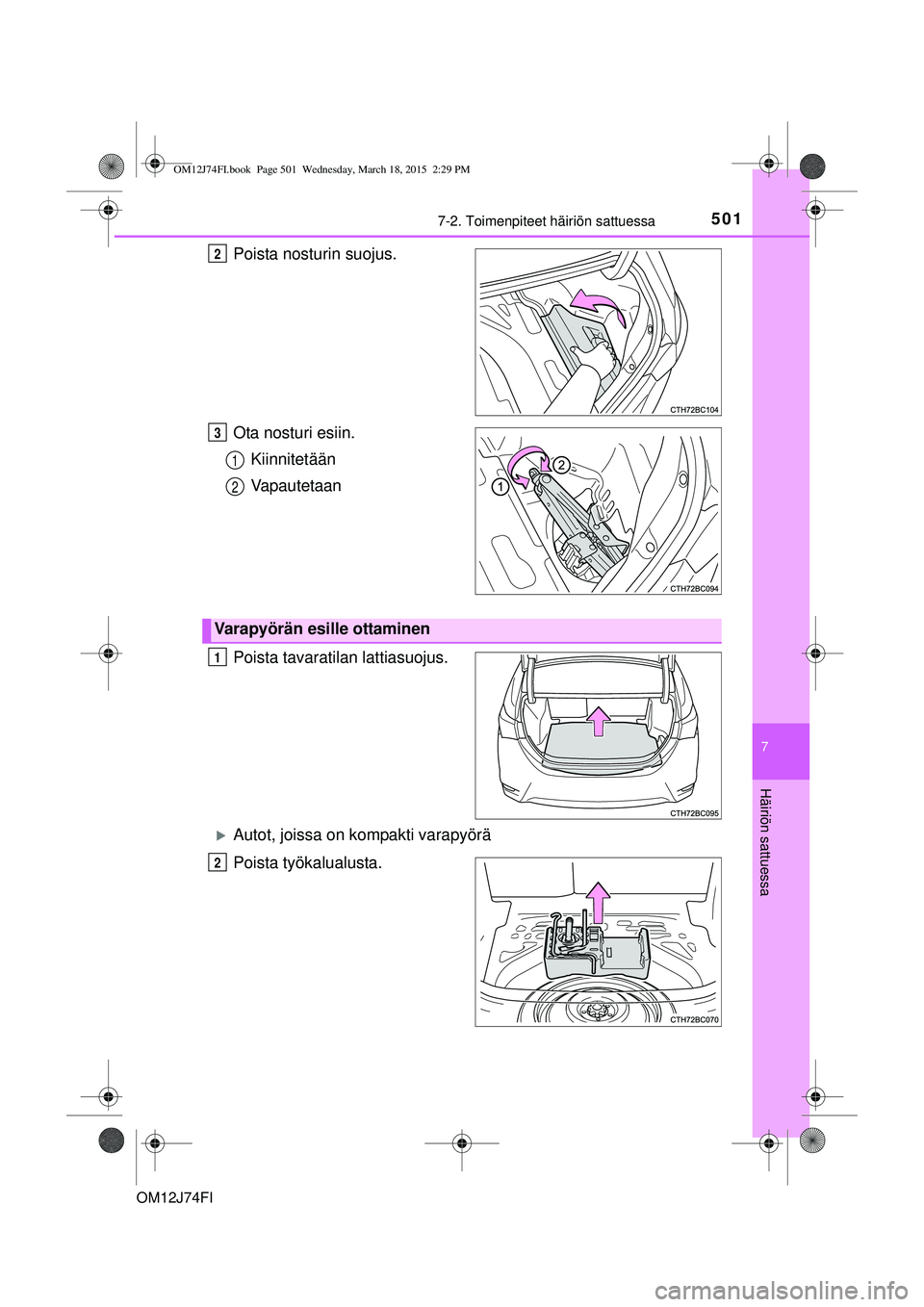

5017-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Poista nosturin suojus.
Ota nosturi esiin.Kiinnitetään
Vapautetaan
Poista tavaratilan lattiasuojus.
Autot, joissa on kompakti varapyörä
Poista työkalualusta.
2
3
1
2
Varapyörän esille ottaminen
1
2
OM12J74FI.book Page 501 Wednesday, March 18, 2015 2:29 PM

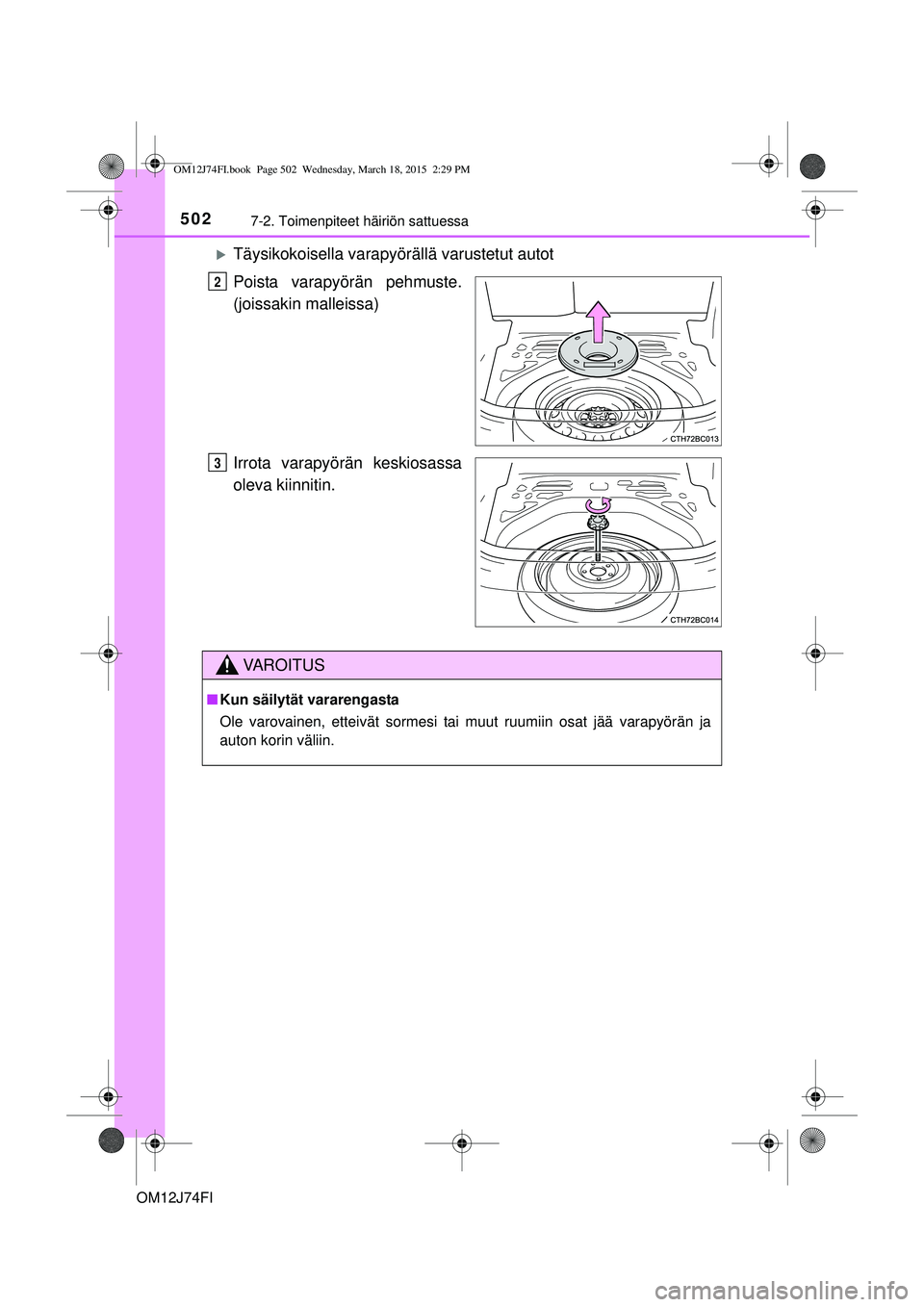

5027-2. Toimenpiteet häiriön sattuessa
OM12J74FI
Täysikokoisella varapyörällä varustetut autot
Poista varapyörän pehmuste.
(joissakin malleissa)
Irrota varapyörän keskiosassa
oleva kiinnitin.
2
3
VAROITUS
nKun säilytät vararengasta
Ole varovainen, etteivät sormesi tai muut ruumiin osat jää varapyörän ja
auton korin väliin.
OM12J74FI.book Page 502 Wednesday, March 18, 2015 2:29 PM

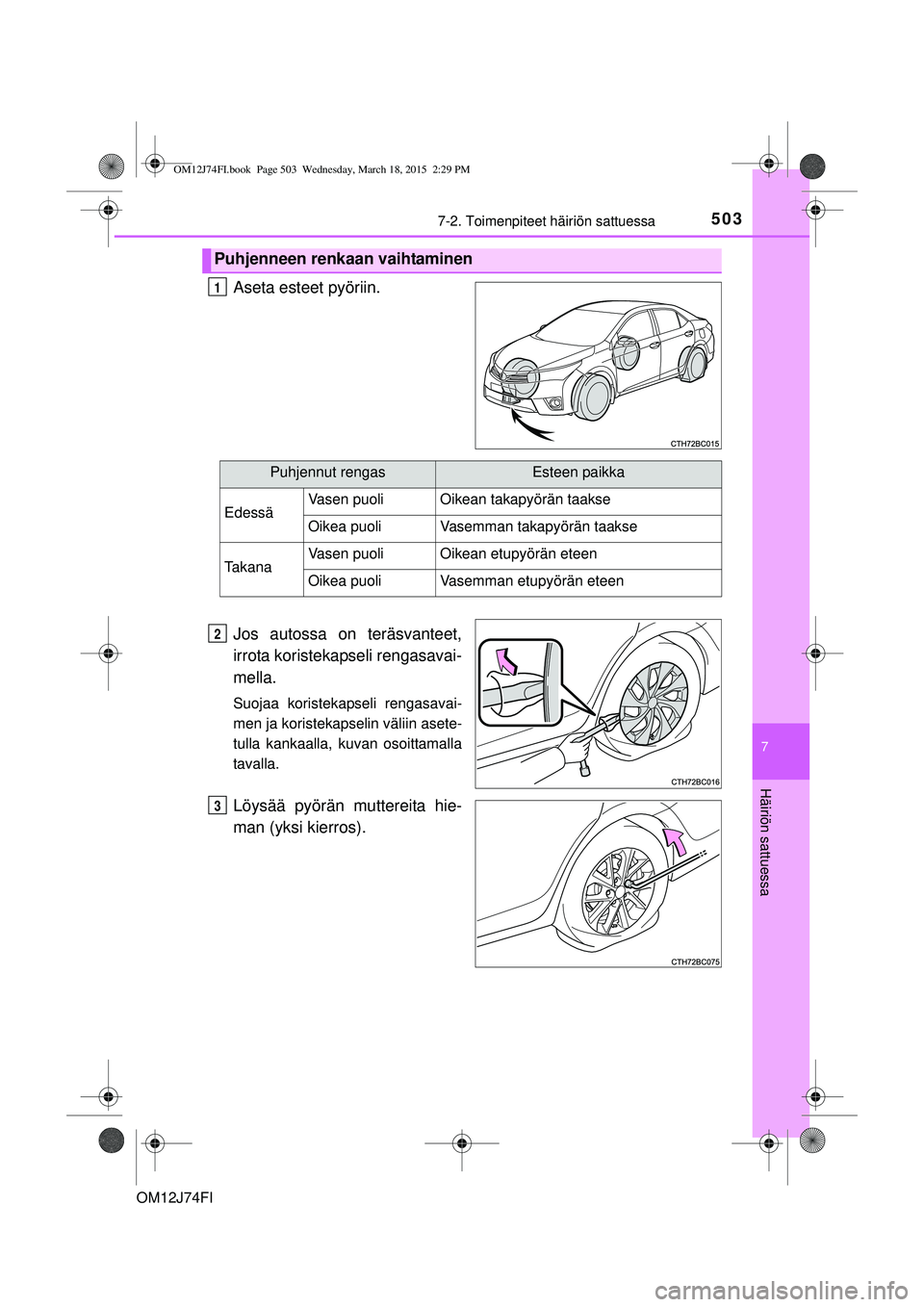

5037-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Aseta esteet pyöriin.
Jos autossa on teräsvanteet,
irrota koristekapseli rengasavai-
mella.
Suojaa koristekapseli rengasavai-
men ja koristekapselin väliin asete-
tulla kankaalla, kuvan osoittamalla
tavalla.
Löysää pyörän muttereita hie-
man (yksi kierros).
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
3
OM12J74FI.book Page 503 Wednesday, March 18, 2015 2:29 PM

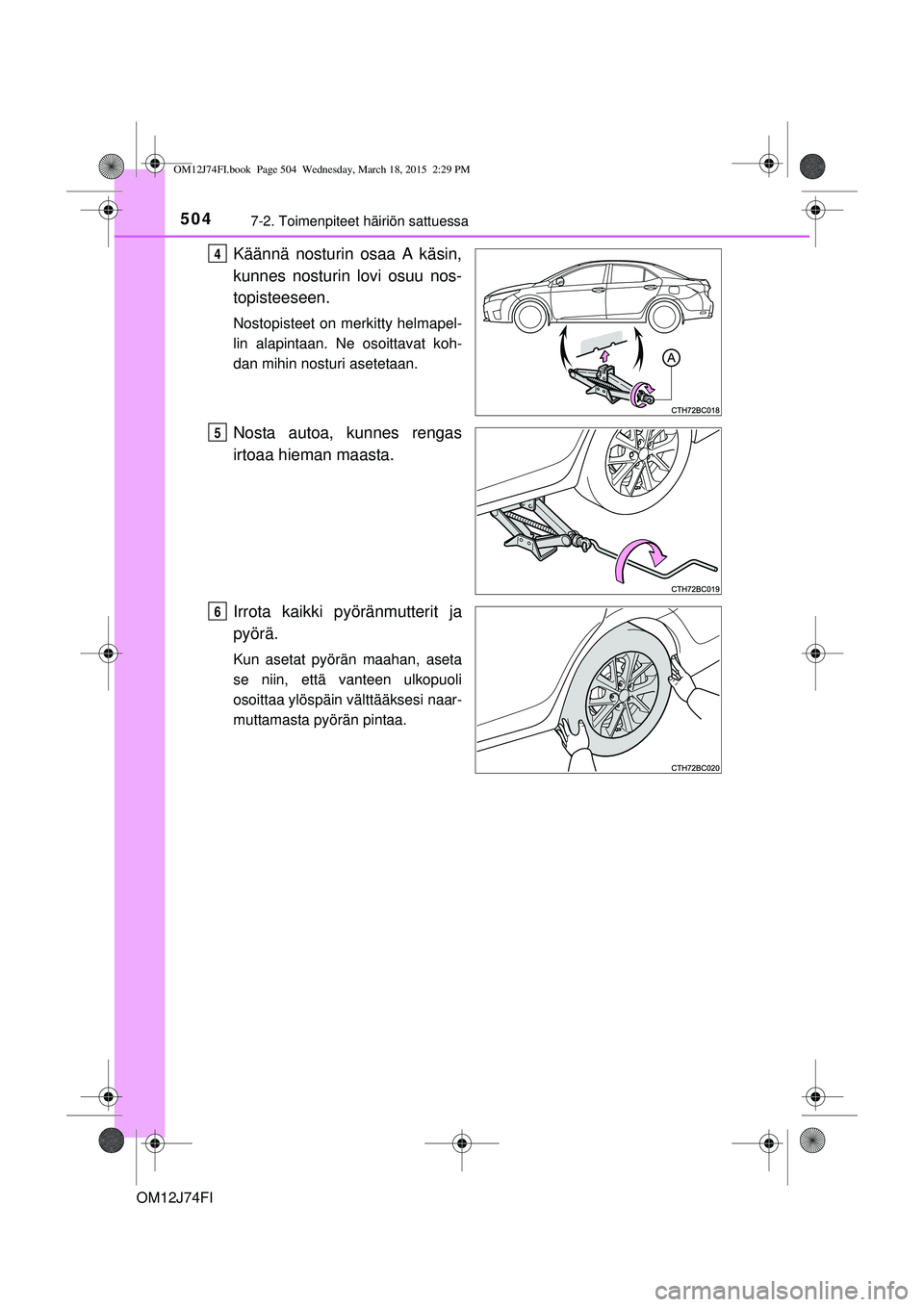

5047-2. Toimenpiteet häiriön sattuessa
OM12J74FI
Käännä nosturin osaa A käsin,
kunnes nosturin lovi osuu nos-
topisteeseen.
Nostopisteet on merkitty helmapel-
lin alapintaan. Ne osoittavat koh-
dan mihin nosturi asetetaan.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
4
5
6
OM12J74FI.book Page 504 Wednesday, March 18, 2015 2:29 PM

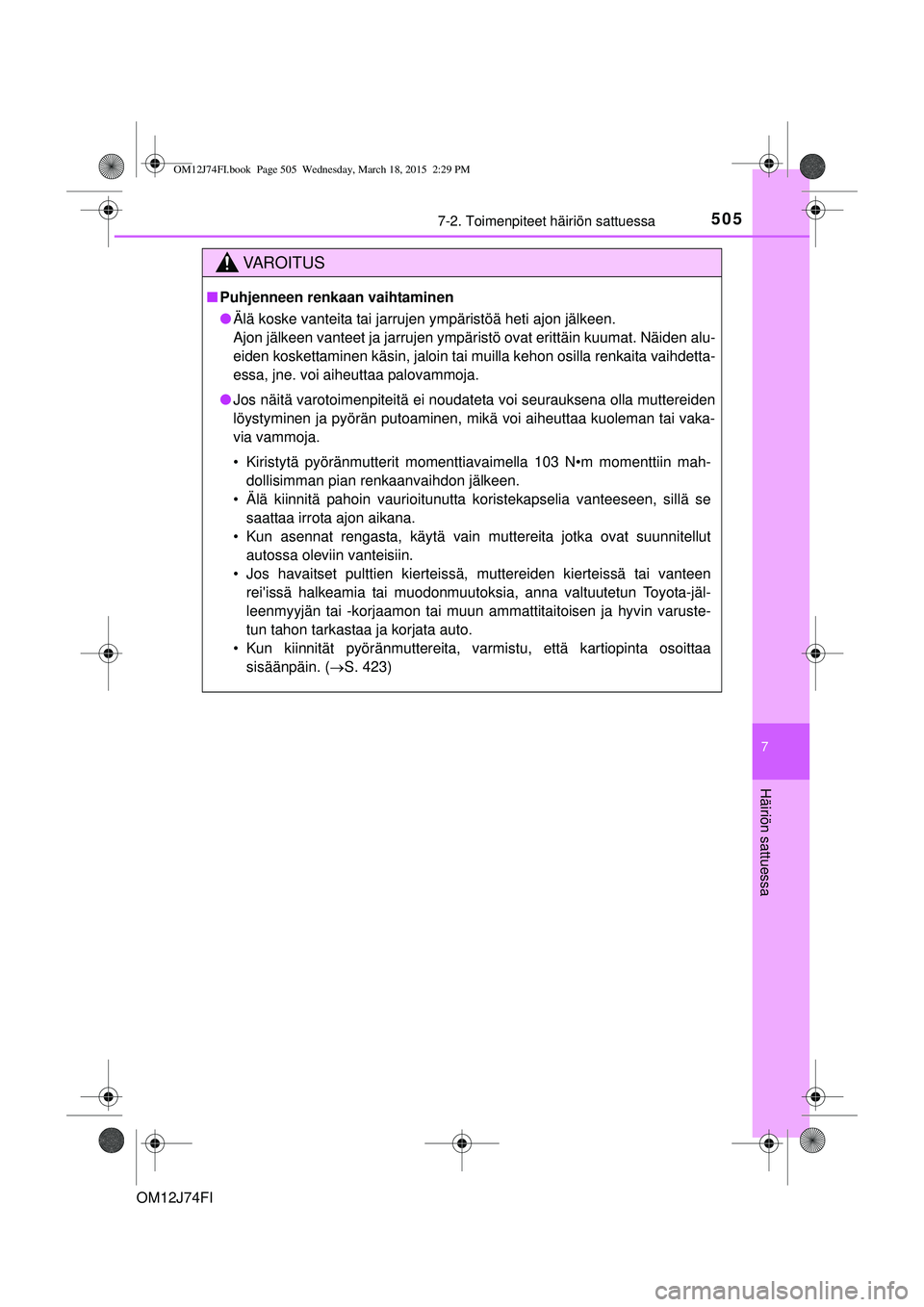

5057-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
VAROITUS
nPuhjenneen renkaan vaihtaminen
l Älä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuumat. Näiden alu-
eiden koskettaminen käsin, jaloin tai muilla kehon osilla renkaita vaihdetta-
essa, jne. voi aiheuttaa palovammoja.
l Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Kiristytä pyöränmutterit momentti avaimella 103 N•m momenttiin mah-
dollisimman pian renkaanvaihdon jälkeen.
• Älä kiinnitä pahoin vaurioitunutta koristekapselia vanteeseen, sillä se saattaa irrota ajon aikana.
• Kun asennat rengasta, käytä vain muttereita jotka ovat suunnitellut autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun tahon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että kartiopinta osoittaa sisäänpäin. ( S. 423)
OM12J74FI.book Page 505 Wednesday, March 18, 2015 2:29 PM

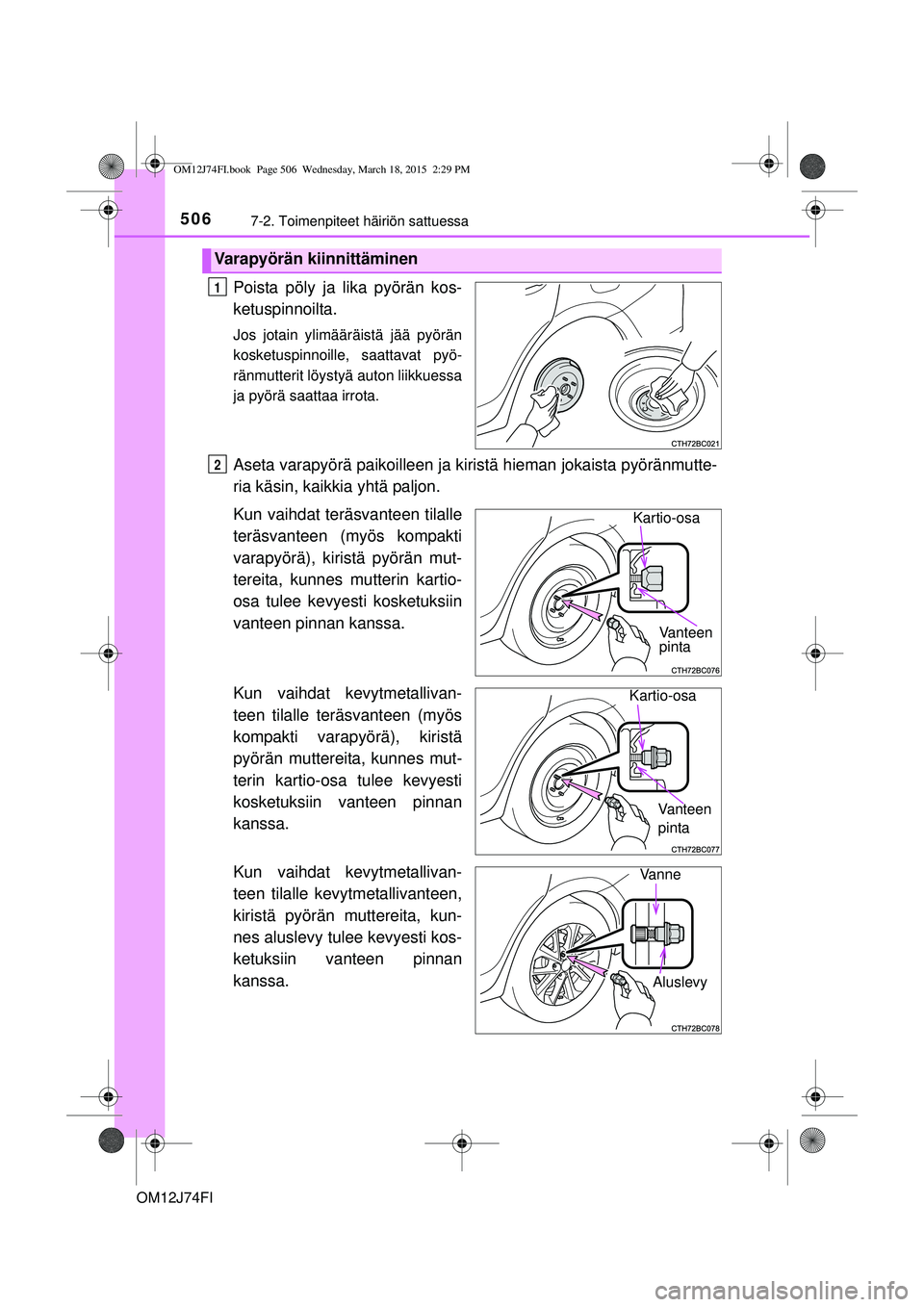

5067-2. Toimenpiteet häiriön sattuessa
OM12J74FI
Poista pöly ja lika pyörän kos-
ketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat teräsvanteen tilalle
teräsvanteen (myös kompakti
varapyörä), kiristä pyörän mut-
tereita, kunnes mutterin kartio-
osa tulee kevyesti kosketuksiin
vanteen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle teräsvanteen (myös
kompakti varapyörä), kiristä
pyörän muttereita, kunnes mut-
terin kartio-osa tulee kevyesti
kosketuksiin vanteen pinnan
kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle kevytmetallivanteen,
kiristä pyörän muttereita, kun-
nes aluslevy tulee kevyesti kos-
ketuksiin vanteen pinnan
kanssa.
Varapyörän kiinnittäminen
1
2
Kartio-osaVanteen
pinta
Kartio-osa Vanteen
pinta
Vanne
Aluslevy
OM12J74FI.book Page 506 Wednesday, March 18, 2015 2:29 PM

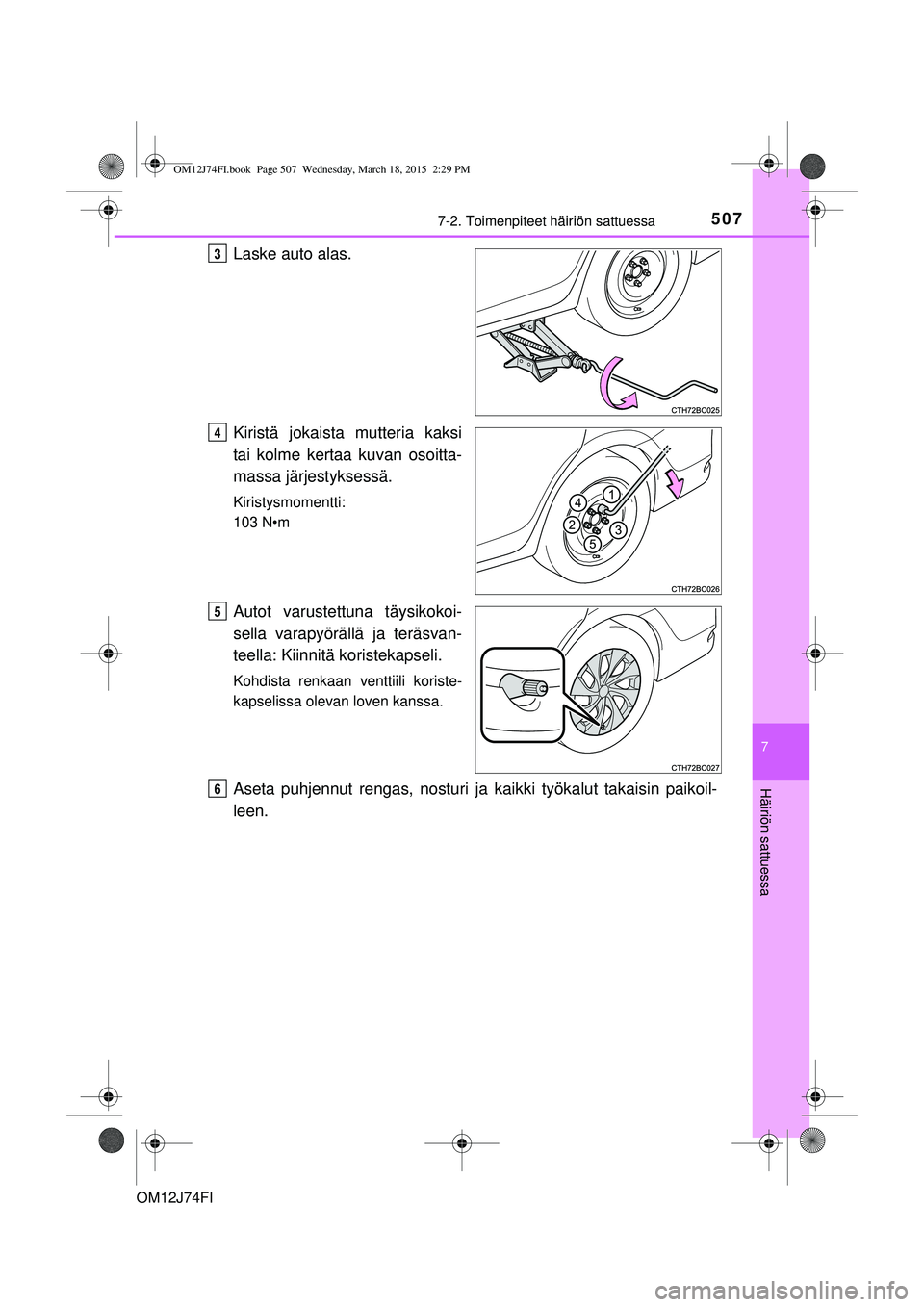

5077-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N•m
Autot varustettuna täysikokoi-
sella varapyörällä ja teräsvan-
teella: Kiinnitä koristekapseli.
Kohdista renkaan venttiili koriste-
kapselissa olevan loven kanssa.
Aseta puhjennut rengas, nosturi ja kaikki työkalut takaisin paikoil-
leen.
3
4
5
6
OM12J74FI.book Page 507 Wednesday, March 18, 2015 2:29 PM

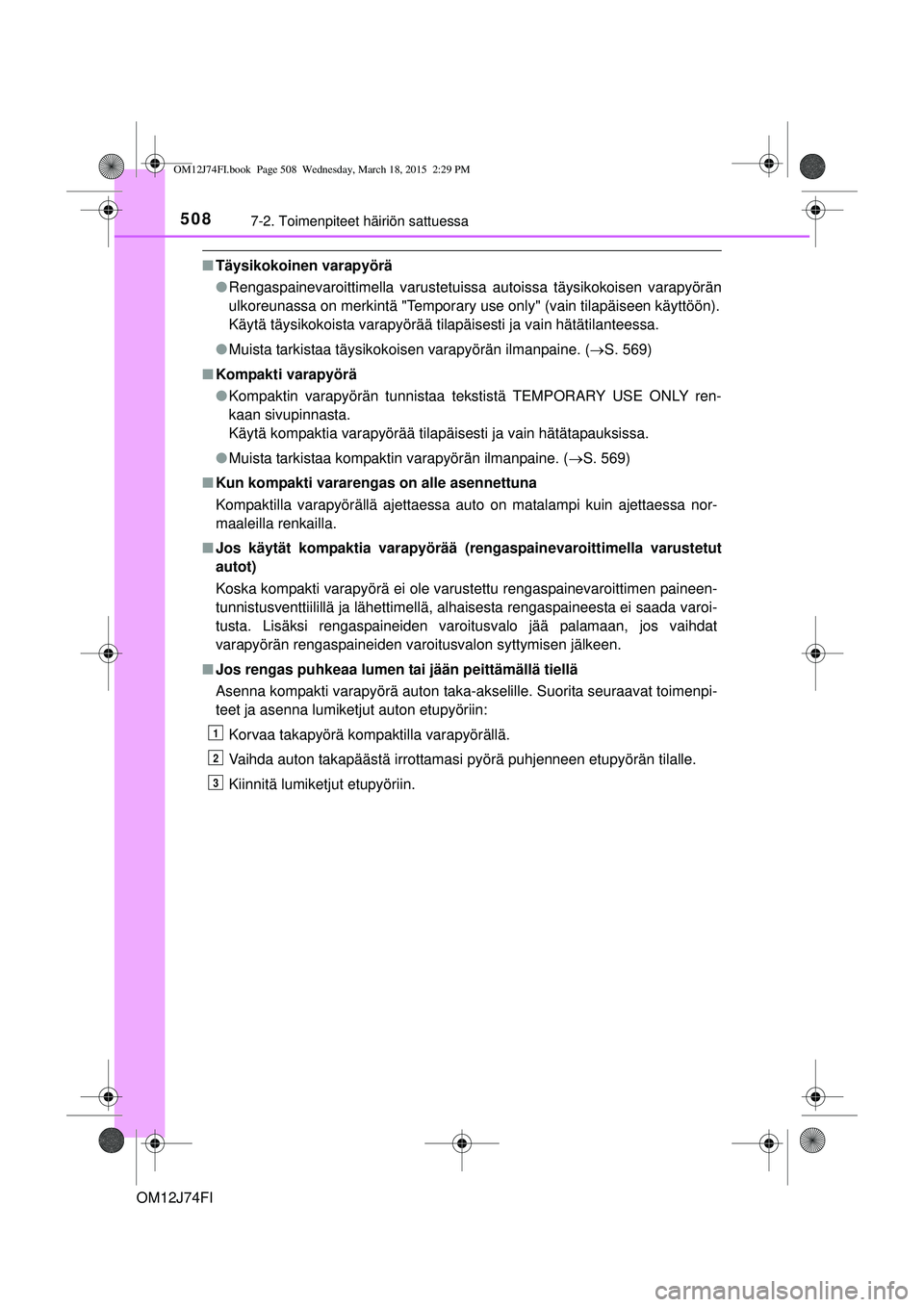

5087-2. Toimenpiteet häiriön sattuessa
OM12J74FI
nTäysikokoinen varapyörä
lRengaspainevaroittimella varustetuissa autoissa täysikokoisen varapyörän
ulkoreunassa on merkintä "Temporary use only" (vain tilapäiseen käyttöön).
Käytä täysikokoista varapyörää tilapäisesti ja vain hätätilanteessa.
l Muista tarkistaa täysikokoisen varapyörän ilmanpaine. ( S. 569)
n Kompakti varapyörä
lKompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY ren-
kaan sivupinnasta.
Käytä kompaktia varapyörää tilapäisesti ja vain hätätapauksissa.
l Muista tarkistaa kompaktin varapyörän ilmanpaine. ( S. 569)
n Kun kompakti varareng as on alle asennettuna
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa nor-
maaleilla renkailla.
n Jos käytät kompaktia varapyörää (ren gaspainevaroittimella varustetut
autot)
Koska kompakti varapyörä ei ole varustettu rengaspainevaroittimen paineen-
tunnistusventtiilillä ja lähettimellä, alhaisesta rengaspaineesta ei saada varoi-
tusta. Lisäksi rengaspaineiden varoitusvalo jää palamaan, jos vaihdat
varapyörän rengaspaineiden varoitusvalon syttymisen jälkeen.
n Jos rengas puhkeaa lumen tai jään peittämällä tiellä
Asenna kompakti varapyörä auton taka-akselille. Suorita seuraavat toimenpi-
teet ja asenna lumiketjut auton etupyöriin:
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän tilalle.
Kiinnitä lumiketjut etupyöriin.
1
2
3
OM12J74FI.book Page 508 Wednesday, March 18, 2015 2:29 PM

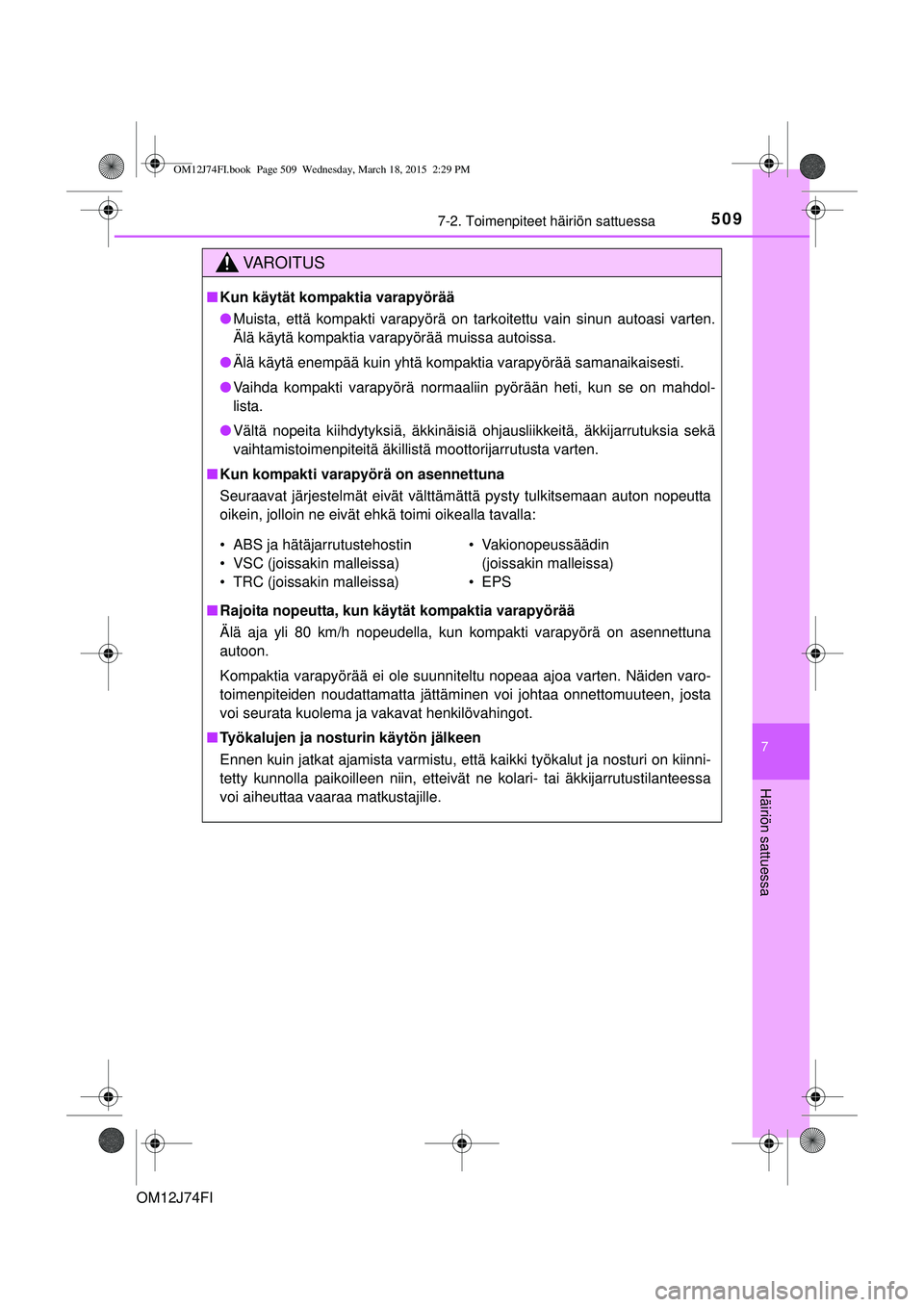

5097-2. Toimenpiteet häiriön sattuessa
OM12J74FI
7
Häiriön sattuessa
VAROITUS
nKun käytät kompaktia varapyörää
l Muista, että kompakti varapyörä on tarkoitettu vain sinun autoasi varten.
Älä käytä kompaktia varapyörää muissa autoissa.
l Älä käytä enempää kuin yhtä kompaktia varapyörää samanaikaisesti.
l Vaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdol-
lista.
l Vältä nopeita kiihdytyksiä, äkkinäisiä ohjausliikkeitä, äkkijarrutuksia sekä
vaihtamistoimenpiteitä äkillistä moottorijarrutusta varten.
n Kun kompakti varapyörä on asennettuna
Seuraavat järjestelmät eivät välttämättä pysty tulkitsemaan auton nopeutta
oikein, jolloin ne eivät ehkä toimi oikealla tavalla:
n Rajoita nopeutta, kun käyt ät kompaktia varapyörää
Älä aja yli 80 km/h nopeudella, kun kompakti varapyörä on asennettuna
autoon.
Kompaktia varapyörää ei ole suunniteltu nopeaa ajoa varten. Näiden varo-
toimenpiteiden noudattamatta jättäminen voi johtaa onnettomuuteen, josta
voi seurata kuolema ja vakavat henkilövahingot.
n Työkalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että kaikki työkalut ja nosturi on kiinni-
tetty kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa
voi aiheuttaa vaaraa matkustajille.
• ABS ja hätäjarrutustehostin
• VSC (joissakin malleissa)
• TRC (joissakin malleissa) • Vakionopeussäädin
(joissakin malleissa)
•EPS
OM12J74FI.book Page 509 Wednesday, March 18, 2015 2:29 PM

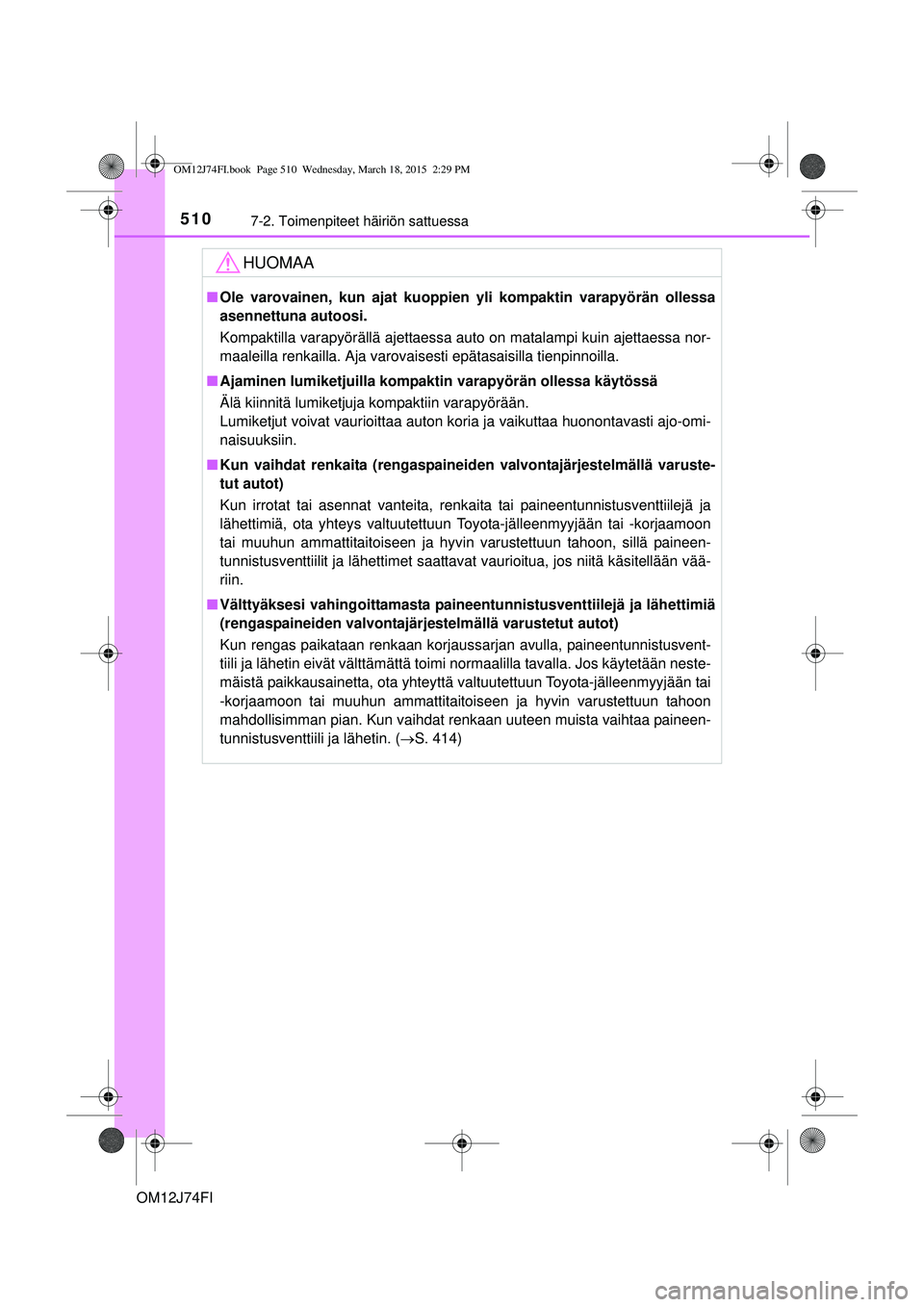

5107-2. Toimenpiteet häiriön sattuessa
OM12J74FI
HUOMAA
nOle varovainen, kun ajat kuoppien yli kompaktin varapyörän ollessa
asennettuna autoosi.
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa nor-
maaleilla renkailla. Aja varovaisesti epätasaisilla tienpinnoilla.
n Ajaminen lumiketjuilla kompaktin varapyörän ollessa käytössä
Älä kiinnitä lumiketjuja kompaktiin varapyörään.
Lumiketjut voivat vaurioittaa auton koria ja vaikuttaa huonontavasti ajo-omi-
naisuuksiin.
n Kun vaihdat renkaita (rengaspaineid en valvontajärjestelmällä varuste-
tut autot)
Kun irrotat tai asennat vanteita, renkaita tai paineentunnistusventtiilejä ja
lähettimiä, ota yhteys valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun tahoon, sillä paineen-
tunnistusventtiilit ja lähettimet saattavat vaurioitua, jos niitä käsitellään vää-
riin.
n Välttyäksesi vahingoittamasta paineentunnistusventtiilejä ja lähettimiä
(rengaspaineiden valvontajärjestelmällä varustetut autot)
Kun rengas paikataan renkaan korjaussarjan avulla, paineentunnistusvent-
tiili ja lähetin eivät välttämättä toimi normaalilla tavalla. Jos käytetään neste-
mäistä paikkausainetta, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun tahoon
mahdollisimman pian. Kun vaihdat renkaan uuteen muista vaihtaa paineen-
tunnistusventtiili ja lähetin. ( S. 414)
