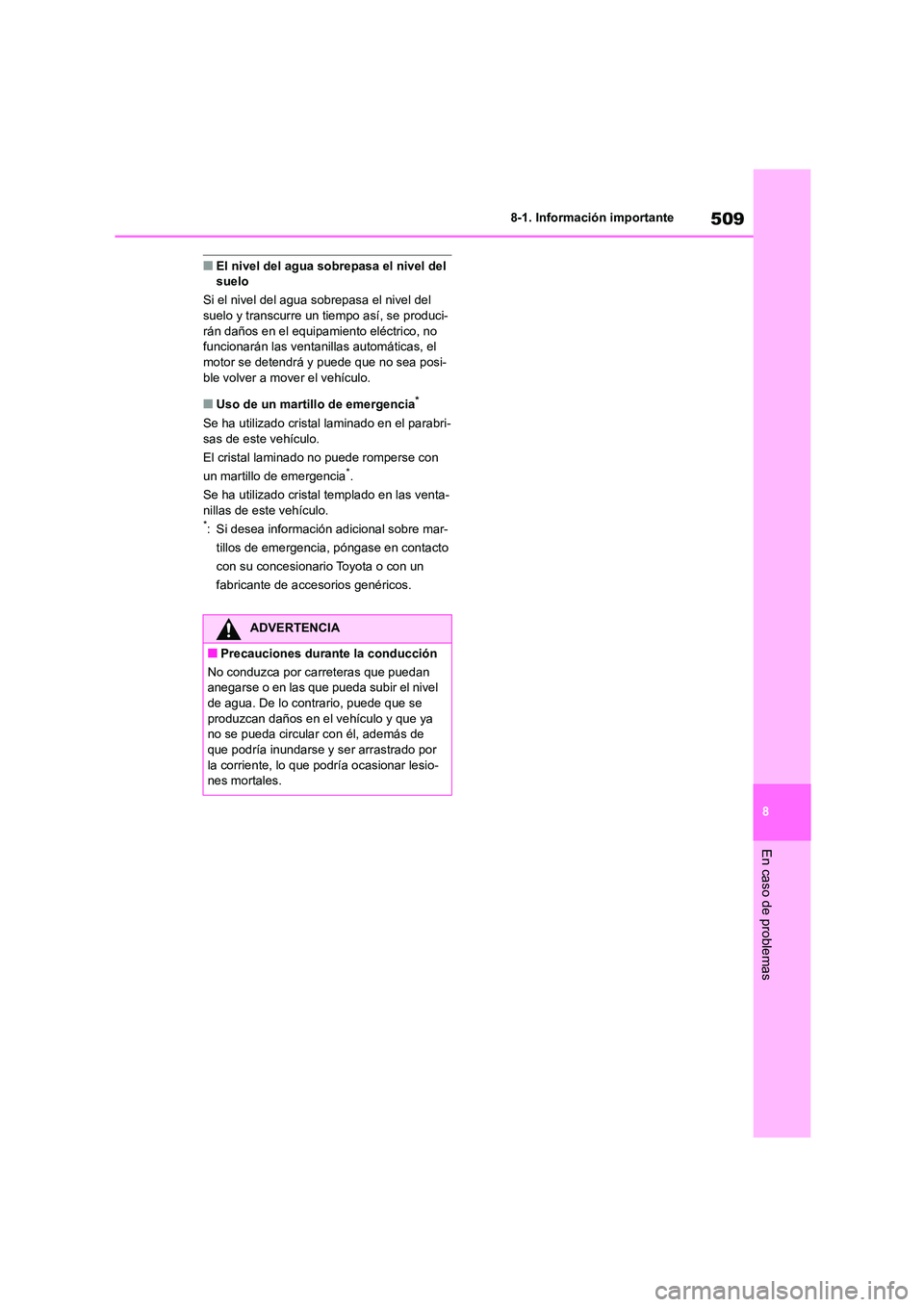

509
8
8-1. Información importante
En caso de problemas
■El nivel del agua sobrepasa el nivel del suelo
Si el nivel del agua s obrepasa el nivel del
suelo y transcurre un tiempo así, se produci-
rán daños en el equipamiento eléctrico, no funcionarán las ventanillas automáticas, el
motor se detendrá y puede que no sea posi-
ble volver a mover el vehículo.
■Uso de un martillo de emergencia*
Se ha utilizado cristal laminado en el parabri-
sas de este vehículo.
El cristal laminado no puede romperse con
un martillo de emergencia*.
Se ha utilizado cristal templado en las venta- nillas de este vehículo.*: Si desea información adicional sobre mar-
tillos de emergencia, póngase en contacto
con su concesionario Toyota o con un
fabricante de accesorios genéricos.
ADVERTENCIA
■Precauciones durante la conducción
No conduzca por carreteras que puedan anegarse o en las que pueda subir el nivel
de agua. De lo contrario, puede que se
produzcan daños en el vehículo y que ya no se pueda circular con él, además de
que podría inundarse y ser arrastrado por
la corriente, lo que podría ocasionar lesio- nes mortales.

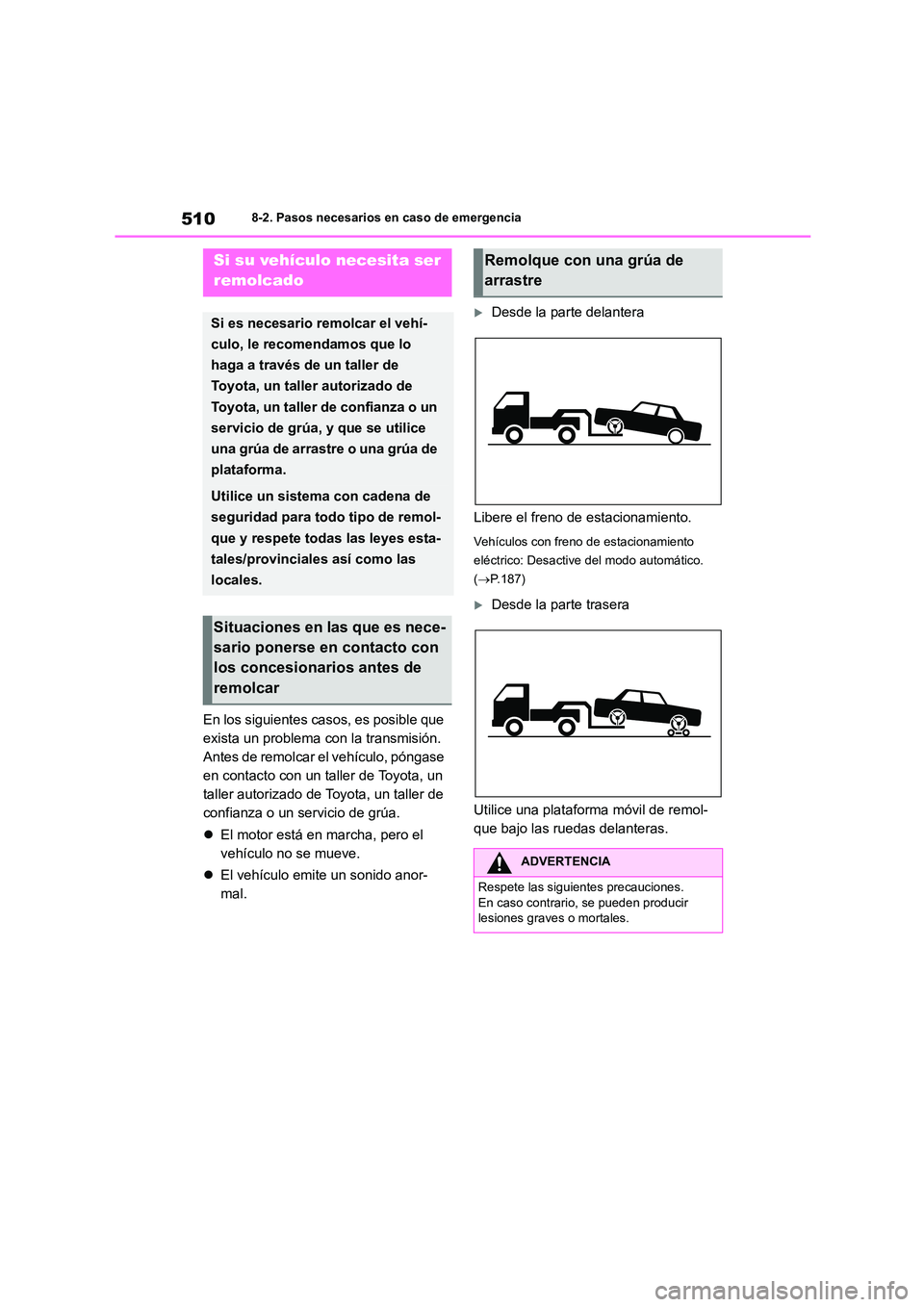

5108-2. Pasos necesarios en caso de emergencia
8-2.Pasos necesarios en caso de emergencia
En los siguientes casos, es posible que
exista un problema con la transmisión.
Antes de remolcar el vehículo, póngase
en contacto con un taller de Toyota, un
taller autorizado de Toyota, un taller de
confianza o un servicio de grúa.
 El motor está en marcha, pero el
vehículo no se mueve.
 El vehículo emite un sonido anor-
mal.
Desde la parte delantera
Libere el freno de estacionamiento.
Vehículos con freno de estacionamiento
eléctrico: Desactive del modo automático.
( P.187)
Desde la parte trasera
Utilice una plataforma móvil de remol-
que bajo las ruedas delanteras.
Si su vehículo necesita ser
remolcado
Si es necesario remolcar el vehí-
culo, le recomendamos que lo
haga a través de un taller de
Toyota, un taller autorizado de
Toyota, un taller de confianza o un
servicio de grúa, y que se utilice
una grúa de arrastre o una grúa de
plataforma.
Utilice un sistema con cadena de
seguridad para todo tipo de remol-
que y respete todas las leyes esta-
tales/provinciales así como las
locales.
Situaciones en las que es nece-
sario ponerse en contacto con
los concesionarios antes de
remolcar
Remolque con una grúa de
arrastre
ADVERTENCIA
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves o mortales.

511
8

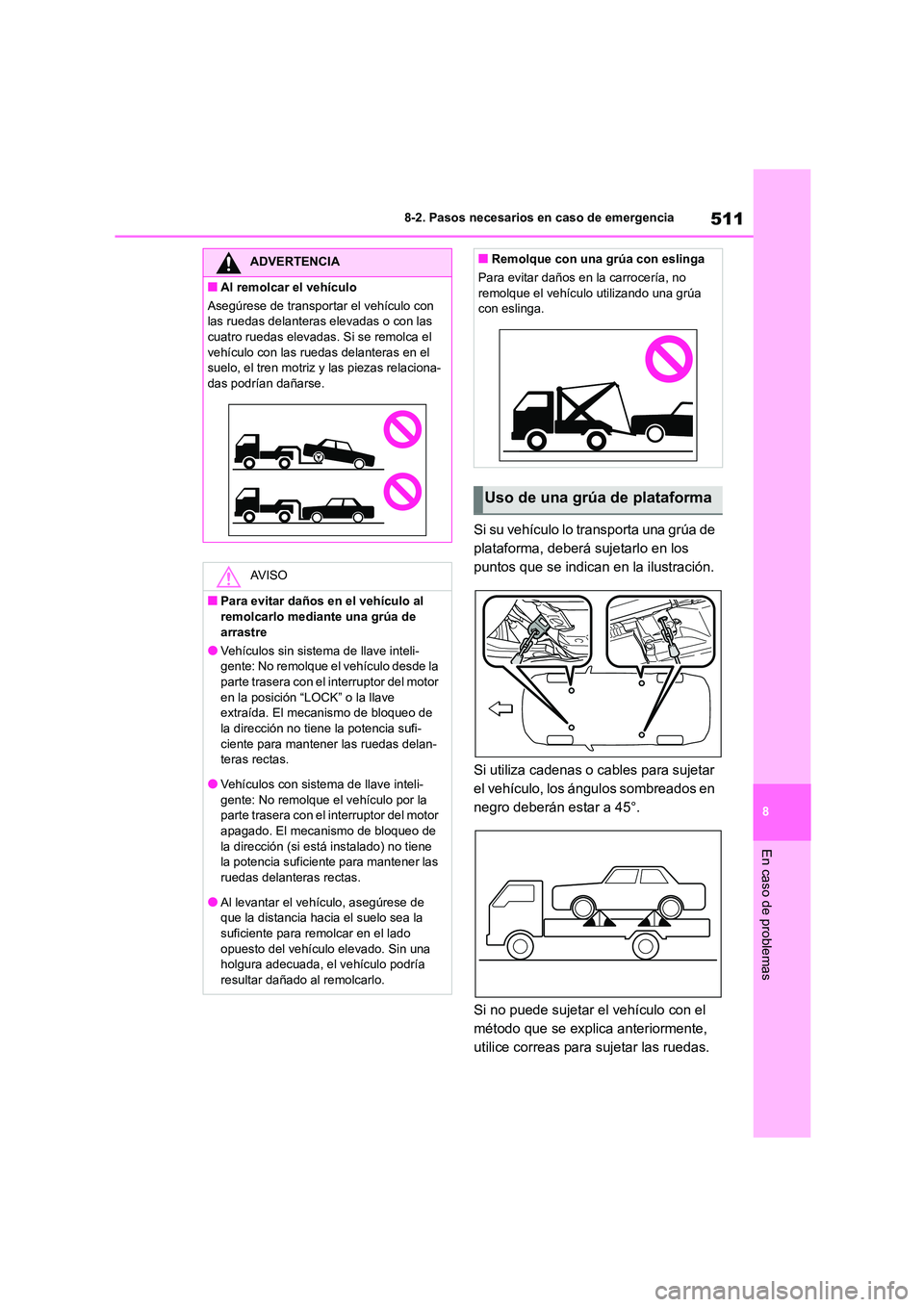

8-2. Pasos necesarios en caso de emergencia
En caso de problemas
Si su vehículo lo transporta una grúa de
plataforma, deberá sujetarlo en los
puntos que se indican en la ilustración.
Si utiliza cadenas o cables para sujetar
el vehículo, los ángulos sombreados en
negro deberán estar a 45°.
Si no puede sujetar el vehículo con el
método que se explica anteriormente,
utilice correas para sujetar las ruedas.
ADVERTENCIA
■Al remolcar el vehículo
Asegúrese de transportar el vehículo con
las ruedas delanteras elevadas o con las
cuatro ruedas elevadas. Si se remolca el vehículo con las ruedas delanteras en el
suelo, el tren motriz y las piezas relaciona-
das podrían dañarse.
AV I S O
■Para evitar daños en el vehículo al remolcarlo mediante una grúa de
arrastre
●Vehículos sin sistema de llave inteli-
gente: No remolque el vehículo desde la parte trasera con el interruptor del motor
en la posición “LOCK” o la llave
extraída. El mecanismo de bloqueo de la dirección no tiene la potencia sufi-
ciente para mantener las ruedas delan-
teras rectas.
●Vehículos con sistema de llave inteli-
gente: No remolque el vehículo por la
parte trasera con el interruptor del motor apagado. El mecanismo de bloqueo de
la dirección (si está instalado) no tiene
la potencia suficiente para mantener las ruedas delanteras rectas.
●Al levantar el vehículo, asegúrese de
que la distancia hacia el suelo sea la suficiente para remolcar en el lado
opuesto del vehículo elevado. Sin una
holgura adecuada, el vehículo podría resultar dañado al remolcarlo.
■Remolque con una grúa con eslinga
Para evitar daños en la carrocería, no
remolque el vehículo utilizando una grúa
con eslinga.
Uso de una grúa de plataforma

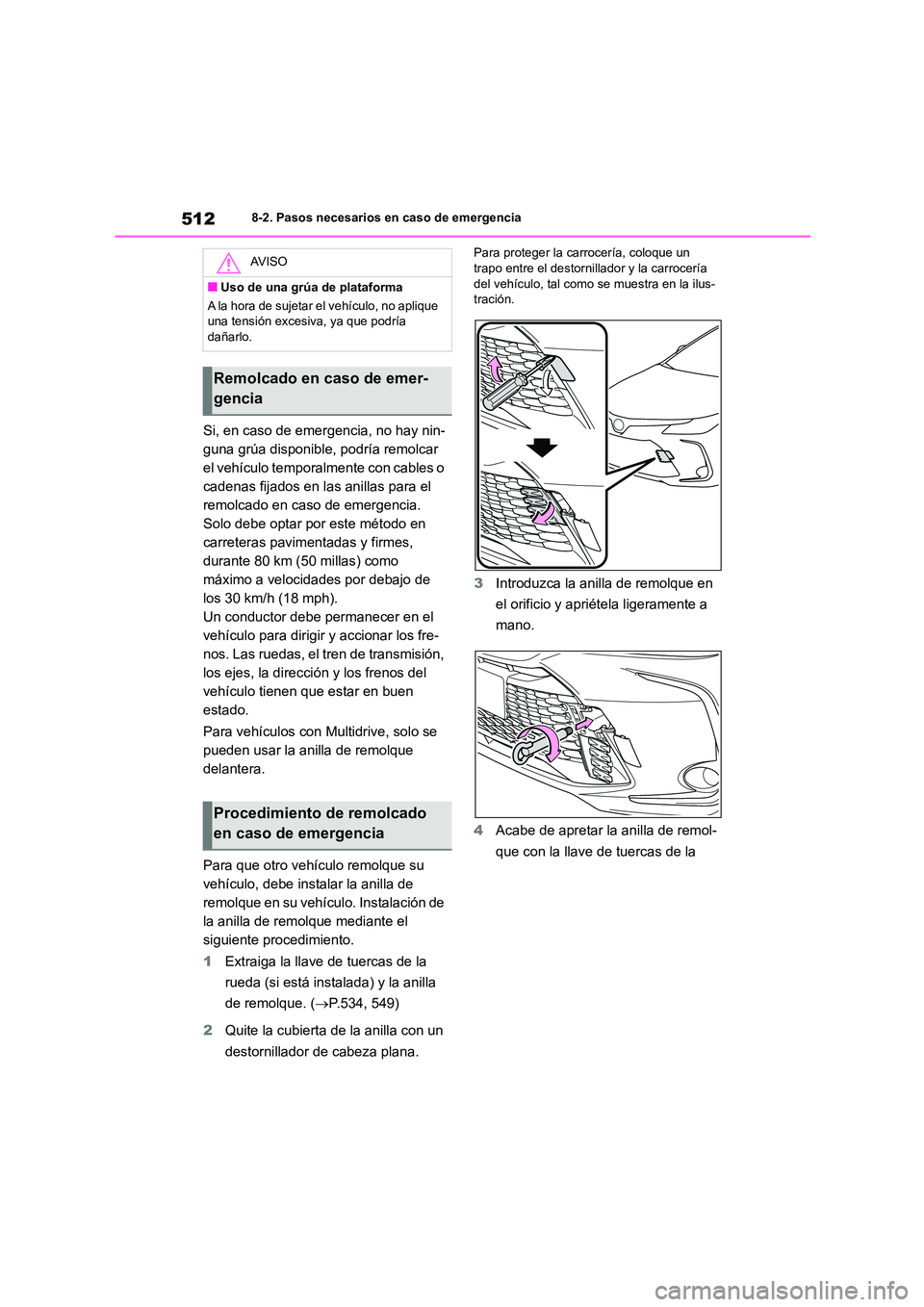

5128-2. Pasos necesarios en caso de emergencia
Si, en caso de emergencia, no hay nin-
guna grúa disponible, podría remolcar
el vehículo temporalmente con cables o
cadenas fijados en las anillas para el
remolcado en caso de emergencia.
Solo debe optar por este método en
carreteras pavimentadas y firmes,
durante 80 km (50 millas) como
máximo a velocidades por debajo de
los 30 km/h (18 mph).
Un conductor debe permanecer en el
vehículo para dirigir y accionar los fre-
nos. Las ruedas, el tren de transmisión,
los ejes, la dirección y los frenos del
vehículo tienen que estar en buen
estado.
Para vehículos con Mu ltidrive, solo se
pueden usar la anilla de remolque
delantera.
Para que otro vehículo remolque su
vehículo, debe instalar la anilla de
remolque en su vehículo. Instalación de
la anilla de remolque mediante el
siguiente procedimiento.
1 Extraiga la llave de tuercas de la
rueda (si está instalada) y la anilla
de remolque. ( P.534, 549)
2 Quite la cubierta de la anilla con un
destornillador de cabeza plana.
Para proteger la carrocería, coloque un trapo entre el destornillador y la carrocería
del vehículo, tal como se muestra en la ilus-
tración.
3 Introduzca la anilla de remolque en
el orificio y apriétela ligeramente a
mano.
4 Acabe de apretar la anilla de remol-
que con la llave de tuercas de la
AV I S O
■Uso de una grúa de plataforma
A la hora de sujetar el vehículo, no aplique
una tensión excesiva, ya que podría
dañarlo.
Remolcado en caso de emer-
gencia
Procedimiento de remolcado
en caso de emergencia

513
8

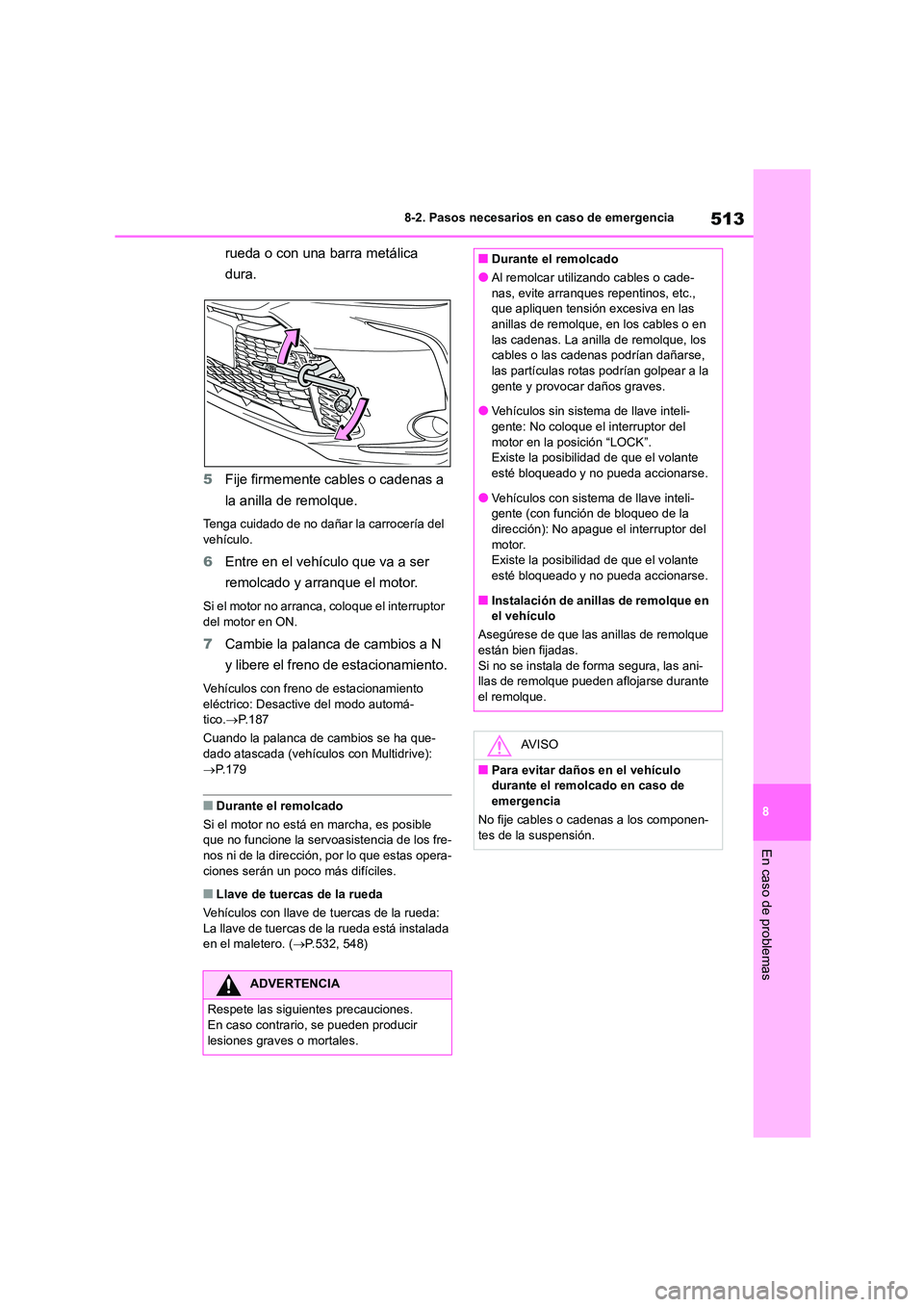

8-2. Pasos necesarios en caso de emergencia
En caso de problemas
rueda o con una barra metálica
dura.
5 Fije firmemente cables o cadenas a
la anilla de remolque.
Tenga cuidado de no dañar la carrocería del vehículo.
6 Entre en el vehículo que va a ser
remolcado y arranque el motor.
Si el motor no arranca, coloque el interruptor
del motor en ON.
7 Cambie la palanca de cambios a N
y libere el freno de estacionamiento.
Vehículos con freno de estacionamiento eléctrico: Desactive del modo automá-
tico. P.187
Cuando la palanca de cambios se ha que-
dado atascada (vehículos con Multidrive):  P.179
■Durante el remolcado
Si el motor no está en marcha, es posible
que no funcione la servoasistencia de los fre- nos ni de la dirección, por lo que estas opera-
ciones serán un poco más difíciles.
■Llave de tuercas de la rueda
Vehículos con llave de tuercas de la rueda:
La llave de tuercas de la rueda está instalada en el maletero. ( P.532, 548)
ADVERTENCIA
Respete las siguientes precauciones.
En caso contrario, se pueden producir
lesiones graves o mortales.
■Durante el remolcado
●Al remolcar utilizando cables o cade-
nas, evite arranques repentinos, etc.,
que apliquen tensión excesiva en las anillas de remolque, en los cables o en
las cadenas. La anilla de remolque, los
cables o las cadenas podrían dañarse, las partículas rotas podrían golpear a la
gente y provocar daños graves.
●Vehículos sin sistema de llave inteli-
gente: No coloque el interruptor del motor en la posición “LOCK”.
Existe la posibilidad de que el volante
esté bloqueado y no pueda accionarse.
●Vehículos con sistema de llave inteli-
gente (con función de bloqueo de la
dirección): No apague el interruptor del motor.
Existe la posibilidad de que el volante
esté bloqueado y no pueda accionarse.
■Instalación de anillas de remolque en
el vehículo
Asegúrese de que las anillas de remolque
están bien fijadas. Si no se instala de forma segura, las ani-
llas de remolque pueden aflojarse durante
el remolque.
AV I S O
■Para evitar daños en el vehículo
durante el remolcado en caso de emergencia
No fije cables o cadenas a los componen-
tes de la suspensión.

5148-2. Pasos necesarios en caso de emergencia
Fugas de líquido debajo del vehí-
culo.
(Es normal que gotee agua del aire
acondicionado después de su uso.)
 Neumáticos que parecen desinfla-
dos o desgaste desigual de los neu-
máticos
 La aguja del termómetro del refrige-
rante del motor marca continua-
mente puntos superiores a lo
normal.
 Cambios en el sonido del escape
 Ruido excesivo de los neumáticos al
girar
 Ruidos extraños relacionados con el
sistema de suspensión
 Sonidos metálicos u otros ruidos
relacionados con el motor
 Funcionamiento incorrecto del
motor, trastabilleo o funcionamiento
brusco
 Pérdida apreciable de potencia
 El vehículo se desplaza claramente
hacia un lado al frenar
 El vehículo se desplaza hacia un
lado al circular por una carretera
nivelada
 Pérdida de efectividad del freno,
tacto esponjoso, el pedal casi toca el
suelo
Si cree que hay algún pro-
blema
Si nota alguno de los siguientes
síntomas, es posible que su vehí-
culo requiera una reparación o un
ajuste. Póngase en contacto con
un taller de Toyota , un taller autori-
zado de Toyota o un taller de con-
fianza lo antes posible.
Síntomas visibles
Síntomas audibles
Síntomas en el funcionamiento

515
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas

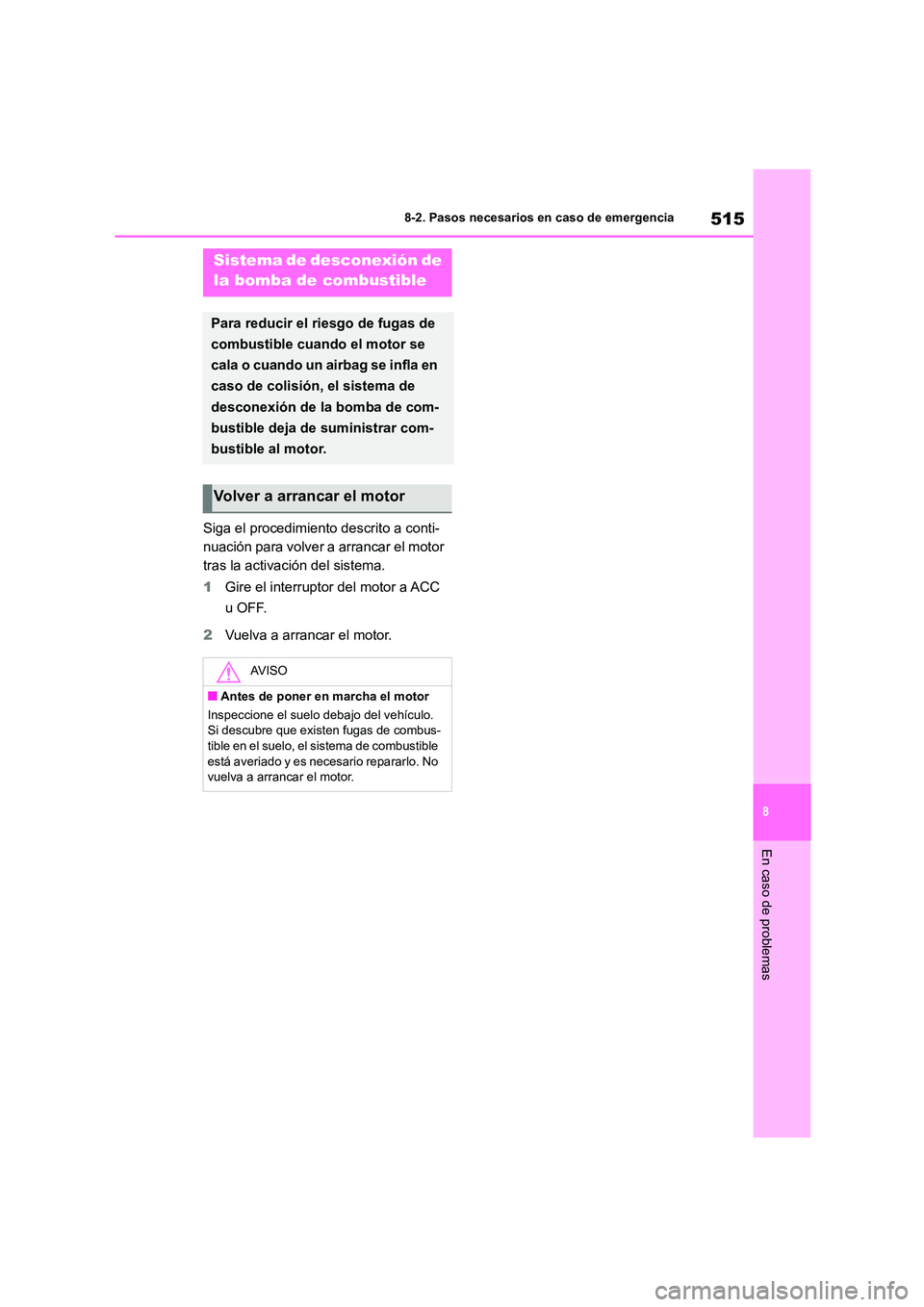

Siga el procedimiento descrito a conti-
nuación para volver a arrancar el motor
tras la activación del sistema.
1 Gire el interruptor del motor a ACC
u OFF.
2 Vuelva a arrancar el motor.
Sistema de desconexión de
la bomba de combustible
Para reducir el riesgo de fugas de
combustible cuando el motor se
cala o cuando un airbag se infla en
caso de colisión, el sistema de
desconexión de la bomba de com-
bustible deja de suministrar com-
bustible al motor.
Volver a arrancar el motor
AV I S O
■Antes de poner en marcha el motor
Inspeccione el suelo debajo del vehículo.
Si descubre que existen fugas de combus-
tible en el suelo, el sistema de combustible está averiado y es necesario repararlo. No
vuelva a arrancar el motor.

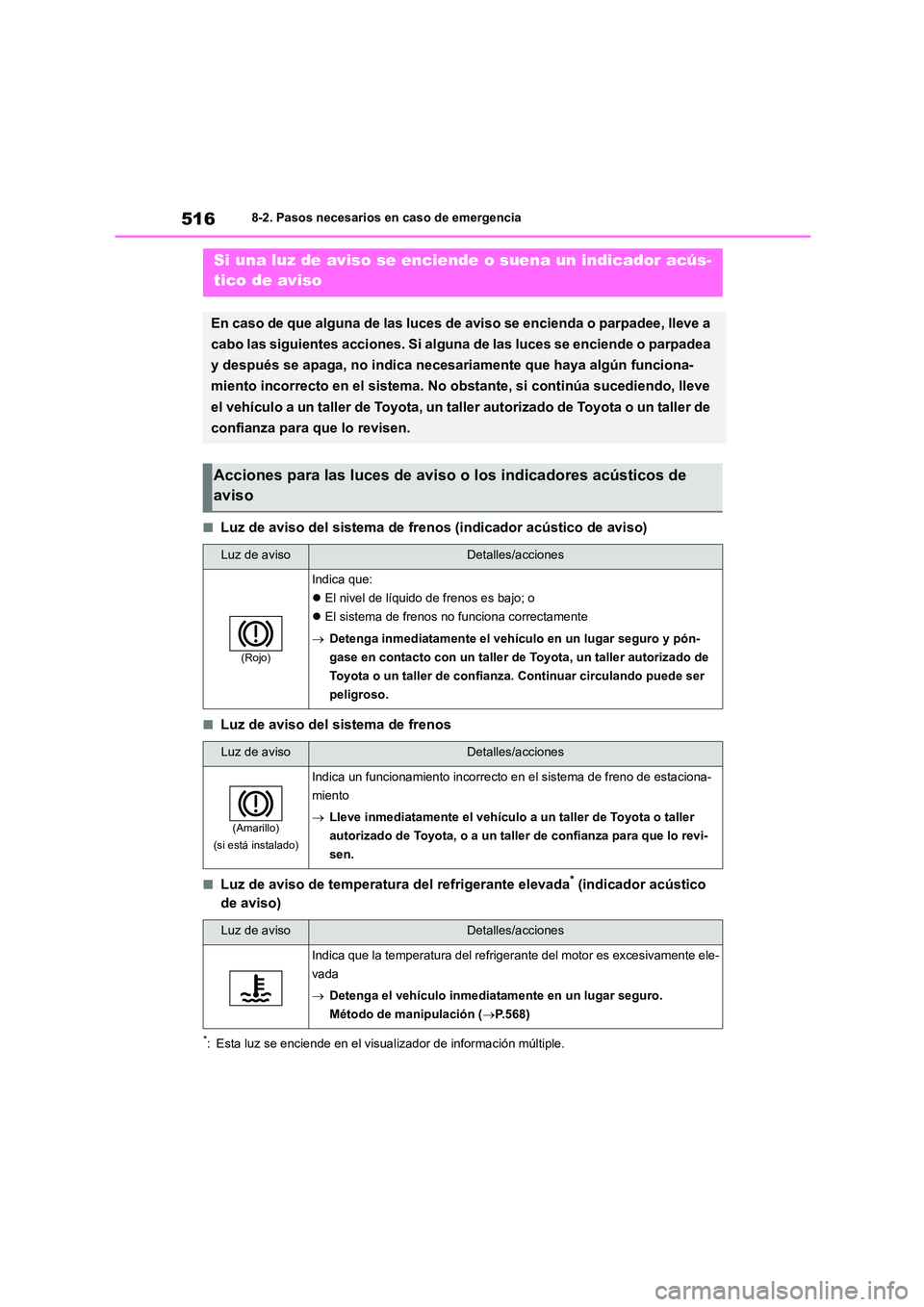

5168-2. Pasos necesarios en caso de emergencia
■Luz de aviso del sistema de frenos (indicador acústico de aviso)
■Luz de aviso del sistema de frenos
■Luz de aviso de temperatura del refrigerante elevada* (indicador acústico
de aviso)
*: Esta luz se enciende en el visual izador de información múltiple.
Si una luz de aviso se enciende o suena un indicador acús-
tico de aviso
En caso de que alguna de las luces de aviso se encienda o parpadee, lleve a
cabo las siguientes acciones. Si alguna de las luces se enciende o parpadea
y después se apaga, no indica necesariamente que haya algún funciona-
miento incorrecto en el sistema. No obstante, si continúa sucediendo, lleve
el vehículo a un taller de Toyota, un taller autorizado de Toyota o un taller de
confianza para que lo revisen.
Acciones para las luces de aviso o los indicadores acústicos de
aviso
Luz de avisoDetalles/acciones
(Rojo)
Indica que:
 El nivel de líquido de frenos es bajo; o
 El sistema de frenos no funciona correctamente
 Detenga inmediatamente el vehículo en un lugar seguro y pón-
gase en contacto con un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza. Continuar circulando puede ser
peligroso.
Luz de avisoDetalles/acciones
(Amarillo)
(si está instalado)
Indica un funcionamiento incorrecto en el sistema de freno de estaciona-
miento
 Lleve inmediatamente el vehículo a un taller de Toyota o taller
autorizado de Toyota, o a un taller de confianza para que lo revi-
sen.
Luz de avisoDetalles/acciones
Indica que la temperatura del refriger ante del motor es excesivamente ele-
vada
 Detenga el vehículo inmediatamente en un lugar seguro.
Método de manipulación ( P.568)

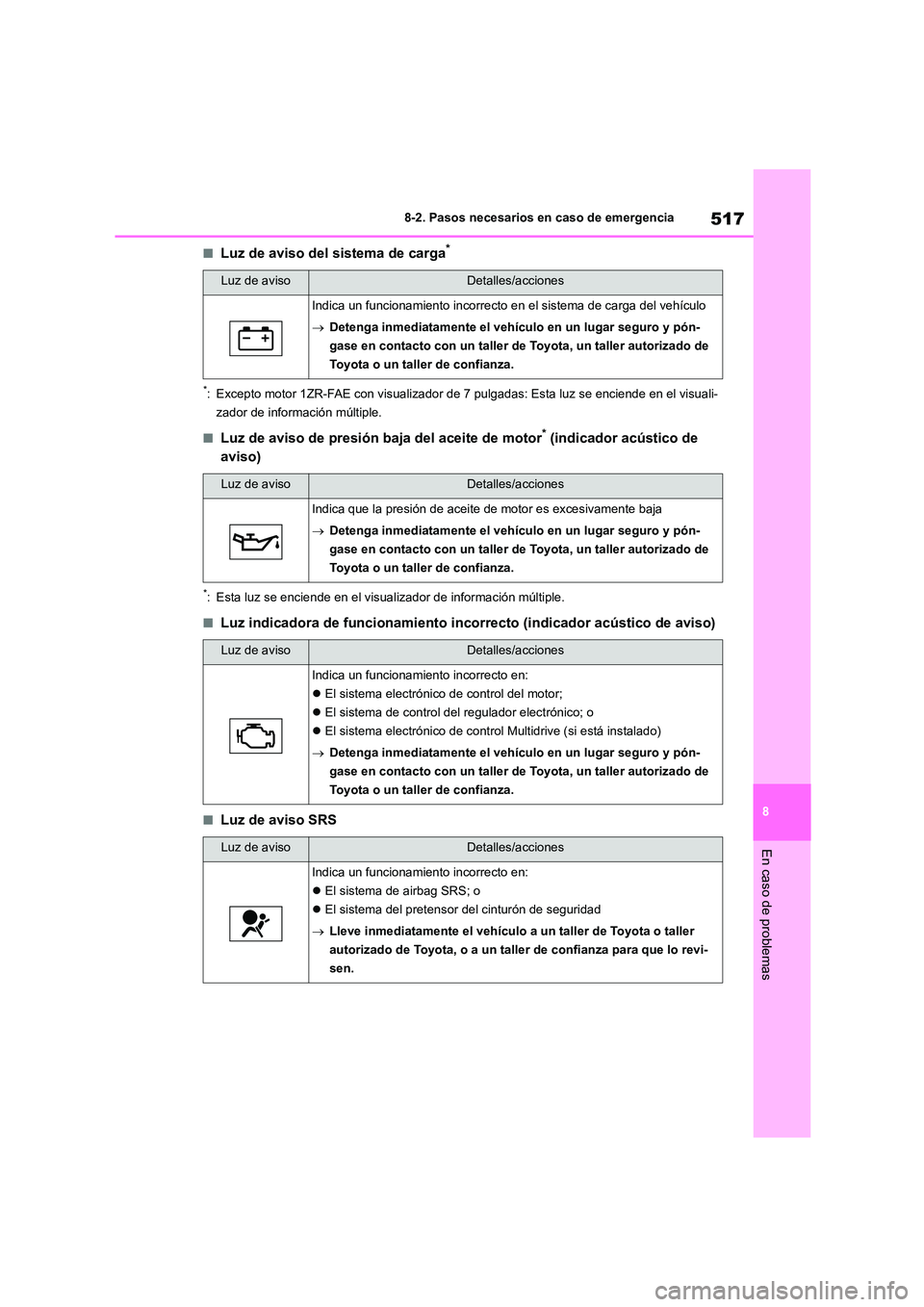

517
8
8-2. Pasos necesarios en caso de emergencia
En caso de problemas
■Luz de aviso del sistema de carga*
*: Excepto motor 1ZR-FAE con visualizador de 7 pulgadas: Esta luz se enciende en el visuali-
zador de información múltiple.
■Luz de aviso de presión baja del aceite de motor* (indicador acústico de
aviso)
*: Esta luz se enciende en el visual izador de información múltiple.
■Luz indicadora de funcionamiento incorrecto (indicador acústico de aviso)
■Luz de aviso SRS
Luz de avisoDetalles/acciones
Indica un funcionamiento incorrecto en el sistema de carga del vehículo
 Detenga inmediatamente el vehículo en un lugar seguro y pón-
gase en contacto con un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza.
Luz de avisoDetalles/acciones
Indica que la presión de aceite de motor es excesivamente baja
 Detenga inmediatamente el vehículo en un lugar seguro y pón-
gase en contacto con un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza.
Luz de avisoDetalles/acciones
Indica un funcionamiento incorrecto en:
 El sistema electrónico de control del motor;
 El sistema de control del regulador electrónico; o
 El sistema electrónico de control Multidrive (si está instalado)
 Detenga inmediatamente el vehículo en un lugar seguro y pón-
gase en contacto con un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza.
Luz de avisoDetalles/acciones
Indica un funcionamiento incorrecto en:
 El sistema de airbag SRS; o
 El sistema del pretensor del cinturón de seguridad
 Lleve inmediatamente el vehículo a un taller de Toyota o taller
autorizado de Toyota, o a un taller de confianza para que lo revi-
sen.

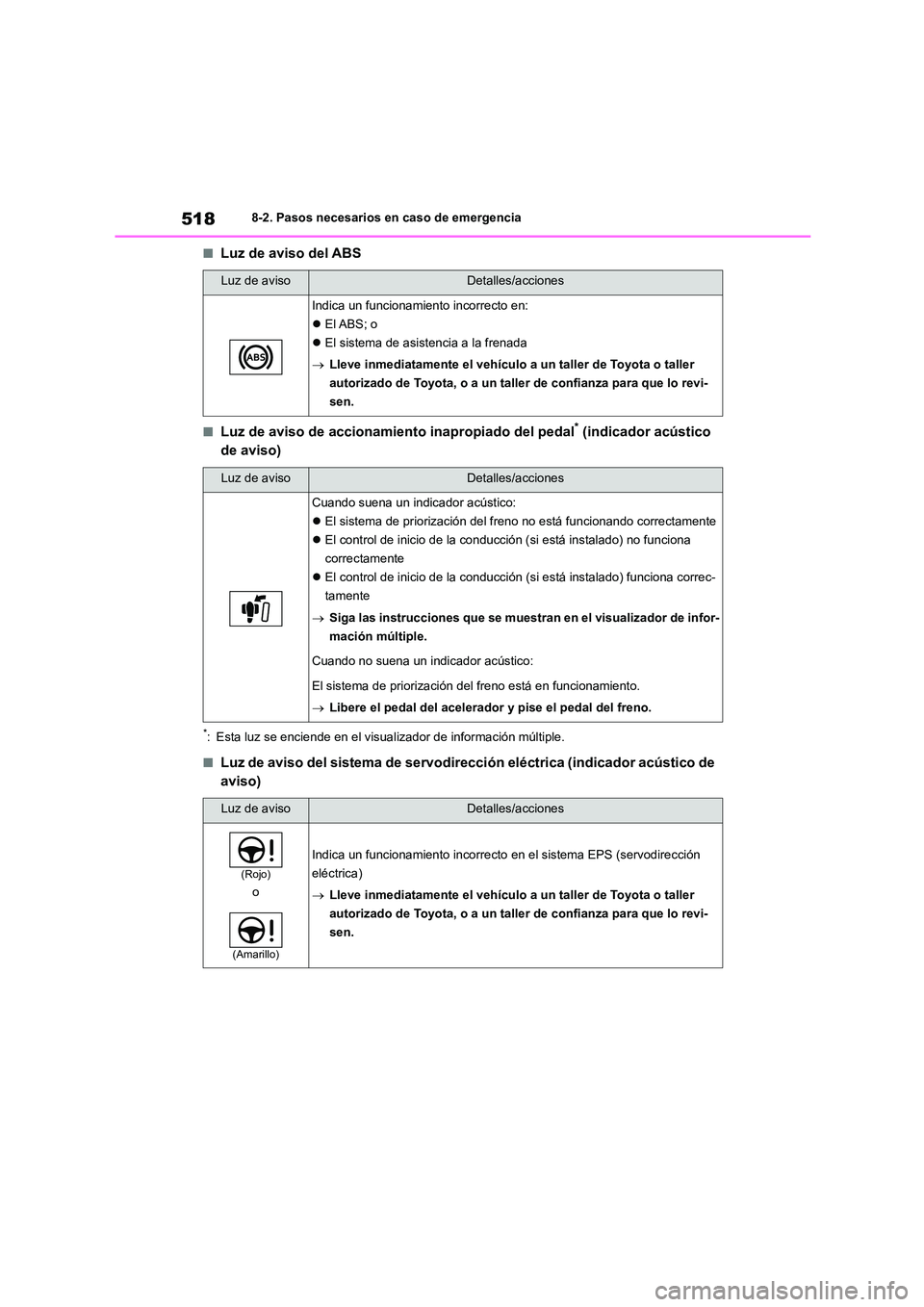

5188-2. Pasos necesarios en caso de emergencia
■Luz de aviso del ABS
■Luz de aviso de accionamiento inapropiado del pedal* (indicador acústico
de aviso)
*: Esta luz se enciende en el visual izador de información múltiple.
■Luz de aviso del sistema de servodirección eléctrica (indicador acústico de
aviso)
Luz de avisoDetalles/acciones
Indica un funcionamiento incorrecto en:
 El ABS; o
 El sistema de asistencia a la frenada
 Lleve inmediatamente el vehículo a un taller de Toyota o taller
autorizado de Toyota, o a un taller de confianza para que lo revi-
sen.
Luz de avisoDetalles/acciones
Cuando suena un indicador acústico:
 El sistema de priorización del freno no está funcionando correctamente
 El control de inicio de la conducción (si está instalado) no funciona
correctamente
 El control de inicio de la conducción (si está instalado) funciona correc-
tamente
 Siga las instrucciones que se muestran en el visualizador de infor-
mación múltiple.
Cuando no suena un indicador acústico:
El sistema de priorización del freno está en funcionamiento.
 Libere el pedal del acelerador y pise el pedal del freno.
Luz de avisoDetalles/acciones
(Rojo)
o
(Amarillo)
Indica un funcionamiento incorrecto en el sistema EPS (servodirección
eléctrica)
 Lleve inmediatamente el vehículo a un taller de Toyota o taller
autorizado de Toyota, o a un taller de confianza para que lo revi-
sen.
