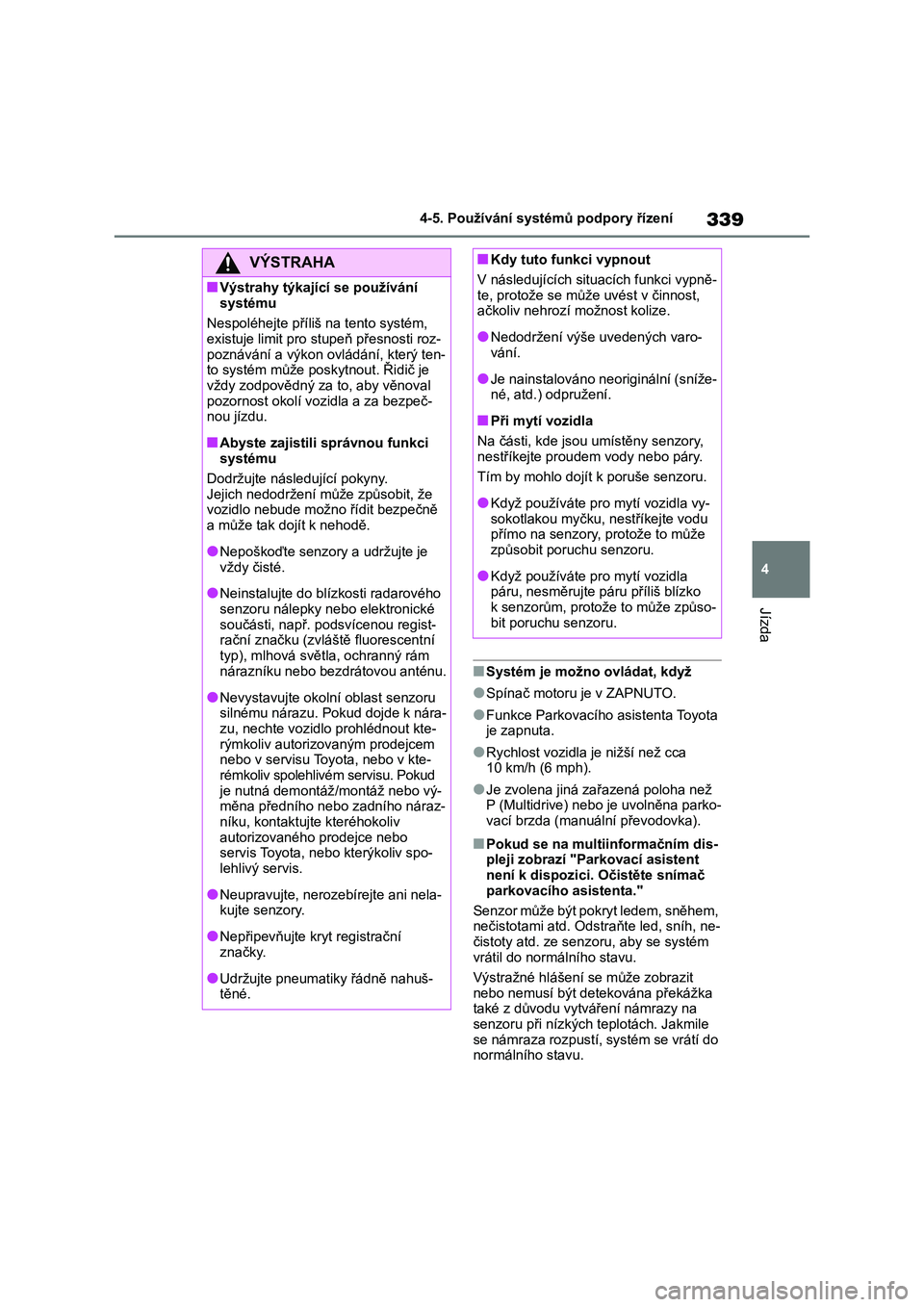

TOYOTA COROLLA 2023 Návod na použití (in Czech)

339
4
4-5. Používání systémů podpory řízení
Jízda
■Systém je možno ovládat, když
●Spínač motoru je v ZAPNUTO.
●Funkce Parkovacího asistenta Toyota
je zapnuta.
●Rychlost vozidla je nižší než cca
10 km/h (6 mph).
●Je zvolena jiná zařazená poloha než P (Multidrive) nebo je uvolněna parko-
vací brzda (man uální převodovka).
■Pokud se na multiinformačním dis-
pleji zobrazí "Par kovací asistent není k dispozici. Očistěte snímač
parkovacího asistenta."
Senzor může být pokryt ledem, sněhem, nečistotami atd. Ods traňte led, sníh, ne-
čistoty atd. ze senz oru, aby se systém
vrátil do normá lního stavu.
Výstražné hlášení se může zobrazit
nebo nemusí být detekována překážka
také z důvodu vytváření námrazy na senzoru při nízkých teplotách. Jakmile
se námraza rozpustí, systém se vrátí do
normálního stavu.
VÝSTRAHA
■Výstrahy týkající se používání
systému
Nespoléhejte příliš na tento systém, existuje limit pro stupeň přesnosti roz-
poznávání a výkon ov ládání, který ten-
to systém může posky tnout. Řidič je vždy zodpovědný za to, aby věnoval
pozornost okolí vozidla a za bezpeč-
nou jízdu.
■Abyste zajistili správnou funkci
systému
Dodržujte následující pokyny. Jejich nedodržení může způsobit, že
vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
●Nepoškoďte senzory a udržujte je
vždy čisté.
●Neinstalujte do bl ízkosti radarového
senzoru nálepky nebo elektronické součásti, např. podsvícenou regist-
rační značku (zvláště fluorescentní
typ), mlhová světl a, ochranný rám nárazníku nebo bezdrátovou anténu.
●Nevystavujte okolní oblast senzoru silnému nárazu. Pokud dojde k nára-
zu, nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem nebo v servisu Toyota, nebo v kte-
rémkoliv spolehlivém servisu. Pokud
je nutná demontáž /montáž nebo vý- měna předního nebo zadního náraz-
níku, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Neupravujte, nerozebírejte ani nela-
kujte senzory.
●Nepřipevňujte kryt registrační
značky.
●Udržujte pneumatiky řádně nahuš-
těné.
■Kdy tuto funkci vypnout
V následujících situacích funkci vypně-
te, protože se může uvést v činnost,
ačkoliv nehrozí možnost kolize.
●Nedodržení výše uvedených varo-
vání.
●Je nainstalováno neoriginální (sníže-
né, atd.) odpružení.
■Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte prou dem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy-
sokotlakou myčku, nestříkejte vodu
přímo na senzory, protože to může způsobit poruchu senzoru.
●Když používáte pro mytí vozidla páru, nesměrujte páru příliš blízko
k senzorům, protož e to může způso-
bit poruchu senzoru.

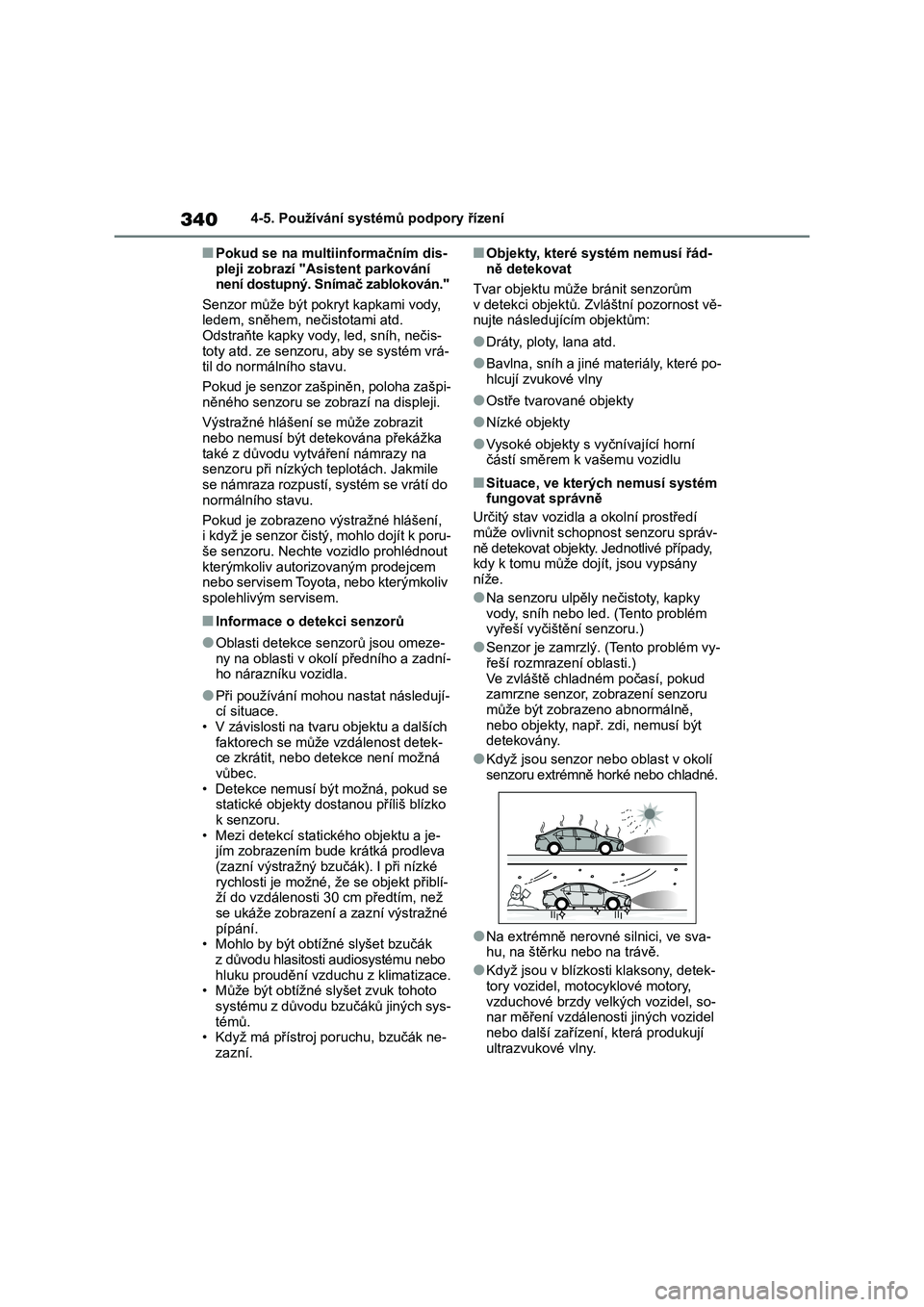

3404-5. Používání systémů podpory řízení
■Pokud se na multiinformačním dis-
pleji zobrazí "Asistent parkování není dostupný. Snímač zablokován."
Senzor může být pokryt kapkami vody,
ledem, sněhem, nečistotami atd. Odstraňte kapky vody , led, sníh, nečis-
toty atd. ze senzoru, aby se systém vrá-
til do normálního stavu.
Pokud je senzor zašpiněn, poloha zašpi-
něného senzoru se zobrazí na displeji.
Výstražné hlášení se může zobrazit nebo nemusí být det ekována překážka
také z důvodu vytváření námrazy na
senzoru při nízkých teplotách. Jakmile se námraza rozpustí, systém se vrátí do
normálního stavu.
Pokud je zobrazeno výstražné hlášení, i když je senzor čistý, mohlo dojít k poru-
še senzoru. Nechte vozidlo prohlédnout
kterýmkoliv autori zovaným prodejcem nebo servisem Toyota , nebo kterýmkoliv
spolehlivým servisem.
■Informace o detekci senzorů
●Oblasti detekce senzorů jsou omeze-
ny na oblasti v okolí předního a zadní-
ho nárazníku vozidla.
●Při používání mohou nastat následují-
cí situace. • V závislosti na tvaru objektu a dalších
faktorech se může vzdálenost detek-
ce zkrátit, nebo det ekce není možná vůbec.
• Detekce nemusí být možná, pokud se
statické objekty dos tanou příliš blízko k senzoru.
• Mezi detekcí statického objektu a je-
jím zobrazením bude krátká prodleva (zazní výstražný bzučák). I při nízké
rychlosti je možné, že se objekt přiblí-
ží do vzdálenosti 30 cm předtím, než se ukáže zobrazení a zazní výstražné
pípání.
• Mohlo by být obtí žné slyšet bzučák
z důvodu hlasitosti audiosystému nebo hluku proudění vzduchu z klimatizace.
• Může být obtížné s lyšet zvuk tohoto
systému z důvodu bzučáků jiných sys- témů.
• Když má přístroj poruchu, bzučák ne-
zazní.
■Objekty, které systém nemusí řád-
ně detekovat
Tvar objektu může bránit senzorům
v detekci objektů. Zvláštní pozornost vě-
nujte následujícím objektům:
●Dráty, ploty, lana atd.
●Bavlna, sníh a jiné materiály, které po-
hlcují zvukové vlny
●Ostře tvarované objekty
●Nízké objekty
●Vysoké objekty s vyčnívající horní
částí směrem k vašemu vozidlu
■Situace, ve kterých nemusí systém fungovat správně
Určitý stav vozidla a okolní prostředí
může ovlivnit scho pnost senzoru správ-
ně detekovat objekty. Jednotlivé případy, kdy k tomu může dojít, jsou vypsány
níže.
●Na senzoru ulpěly nečistoty, kapky
vody, sníh nebo led. (Tento problém vyřeší vyčištění senzoru.)
●Senzor je zamrzlý. (Tento problém vy-
řeší rozmrazení oblasti.)
Ve zvláště chladném počasí, pokud zamrzne senzor, zobrazení senzoru
může být zobrazeno abnormálně,
nebo objekty, např. zdi, nemusí být detekovány.
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné.
●Na extrémně nerovné silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou v blízkost i klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy vel kých vozidel, so-
nar měření vzdálenosti jiných vozidel
nebo další zařízení, která produkují ultrazvukové vlny.

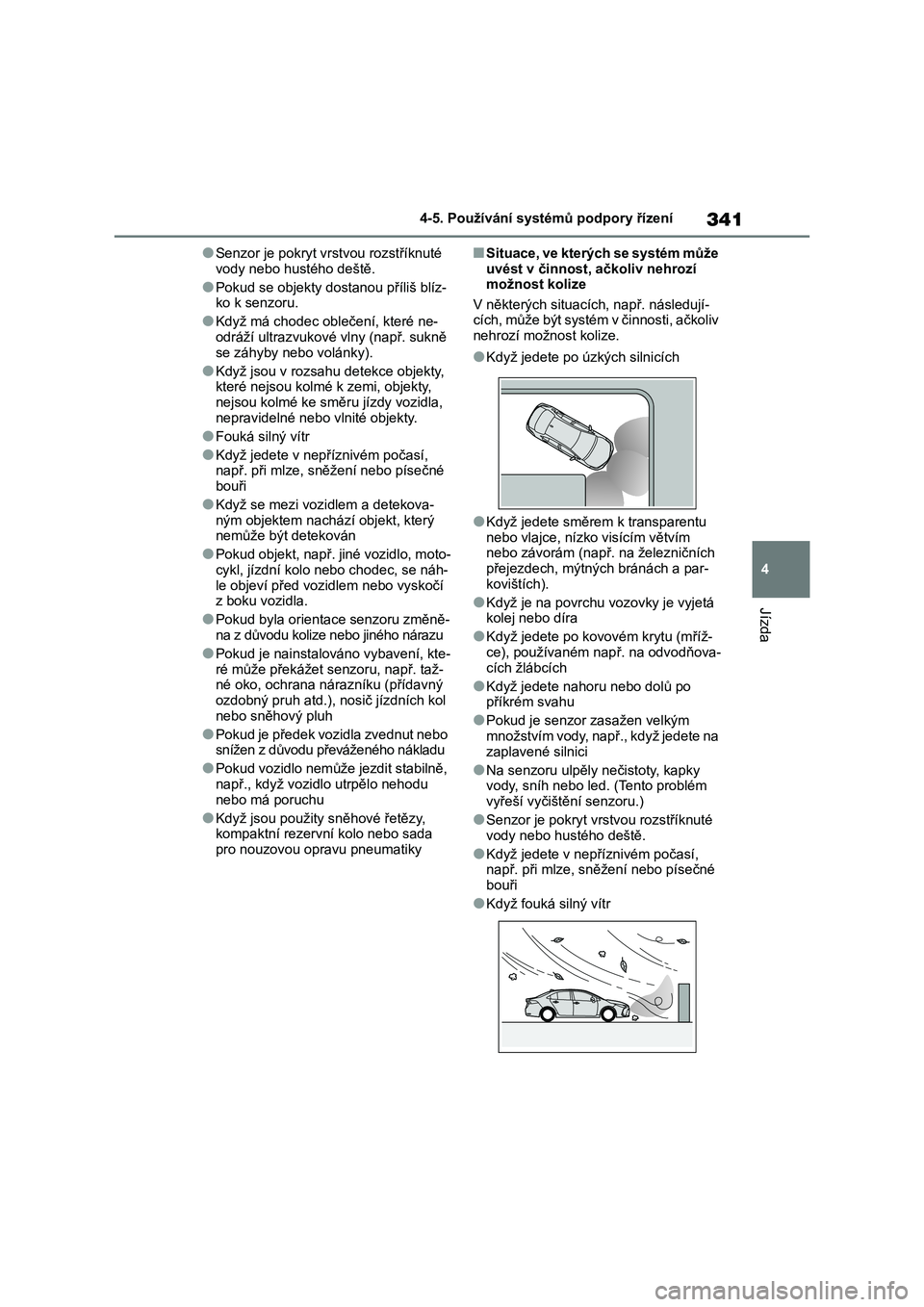

341
4
4-5. Používání systémů podpory řízení
Jízda
●Senzor je pokryt vr stvou rozstříknuté
vody nebo hustého deště.
●Pokud se objekty dostanou příliš blíz- ko k senzoru.
●Když má chodec oblečení, které ne-
odráží ultrazvukové vlny (např. sukně
se záhyby nebo volánky).
●Když jsou v rozsahu detekce objekty, které nejsou kolmé k zemi, objekty,
nejsou kolmé ke směru jízdy vozidla,
nepravidelné nebo vlnité objekty.
●Fouká silný vítr
●Když jedete v nepříznivém počasí, např. při mlze, sněžení nebo písečné
bouři
●Když se mezi vozidlem a detekova-
ným objektem nachází objekt, který nemůže být detekován
●Pokud objekt, např. jiné vozidlo, moto-
cykl, jízdní k olo nebo chodec, se náh-
le objeví před vozi dlem nebo vyskočí z boku vozidla.
●Pokud byla orientace senzoru změně-
na z důvodu kolize nebo jiného nárazu
●Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. taž- né oko, ochrana nárazníku (přídavný
ozdobný pruh atd.), nosič jízdních kol
nebo sněhový pluh
●Pokud je předek vozidla zvednut nebo snížen z důvodu př eváženého nákladu
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu
nebo má poruchu
●Když jsou použity sněhové řetězy, kompaktní rezervní kolo nebo sada
pro nouzovou opravu pneumatiky
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí možnost kolize
V některých situacích , např. následují-
cích, může být systém v činnosti, ačkoliv nehrozí možnost kolize.
●Když jedete po úz kých silnicích
●Když jedete směrem k transparentu
nebo vlajce, nízko visícím větvím nebo závorám (např. na železničních
přejezdech, mýtných bránách a par-
kovištích).
●Když je na povrchu vozovky je vyjetá kolej nebo díra
●Když jedete po kovo vém krytu (mříž-
ce), používaném nap ř. na odvodňova-
cích žlábcích
●Když jedete nahoru nebo dolů po příkrém svahu
●Pokud je senzor zasažen velkým
množstvím vody, např., když jedete na
zaplavené silnici
●Na senzoru ulpěly nečistoty, kapky vody, sníh nebo led. (Tento problém
vyřeší vyčištění senzoru.)
●Senzor je pokryt vrstvou rozstříknuté
vody nebo hus tého deště.
●Když jedete v nepříznivém počasí, např. při mlze, sněžení nebo písečné
bouři
●Když fouká silný vítr

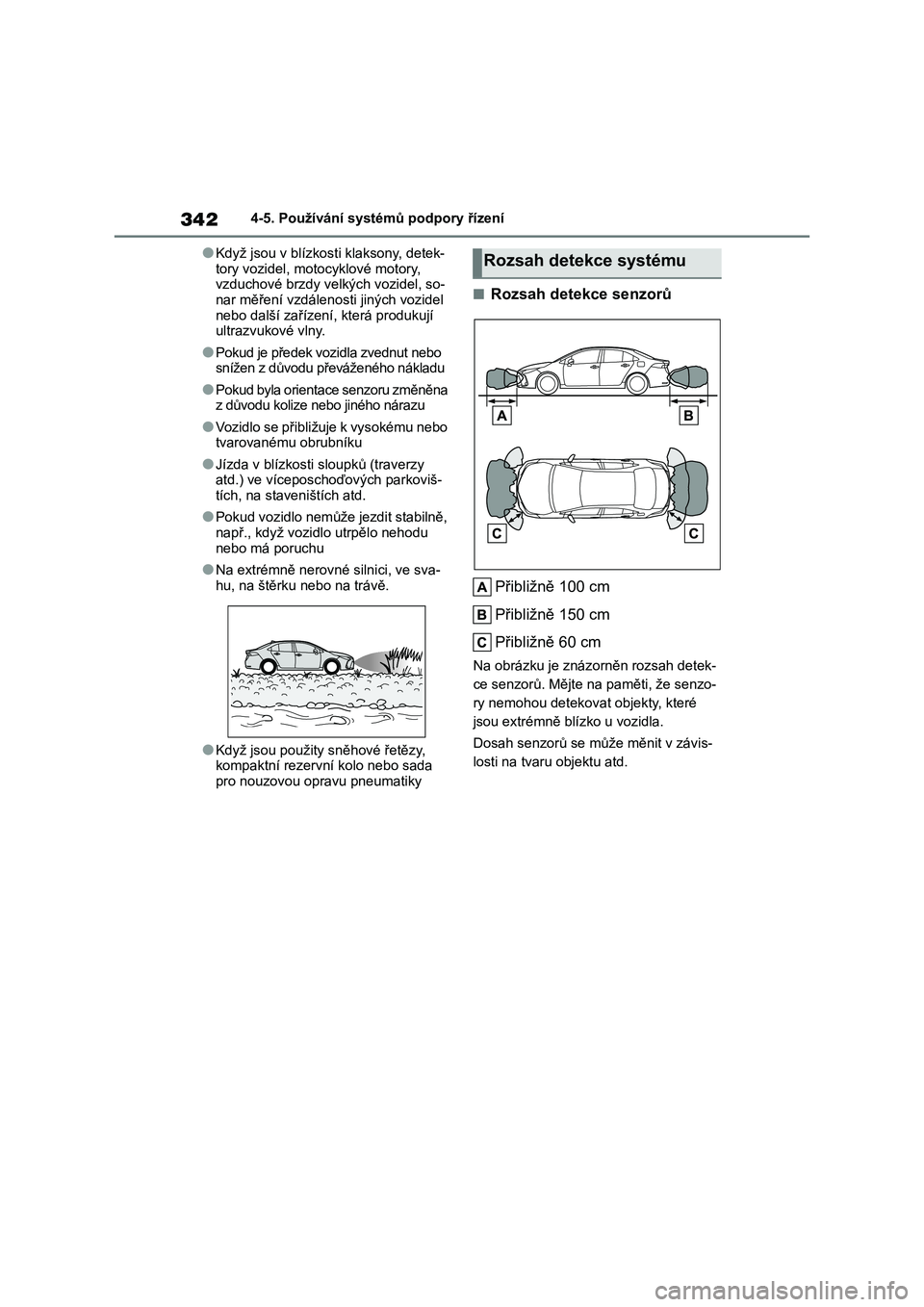

3424-5. Používání systémů podpory řízení
●Když jsou v blízkosti klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy vel kých vozidel, so-
nar měření vzdálenosti jiných vozidel
nebo další zařízení , která produkují ultrazvukové vlny.
●Pokud je předek vozidla zvednut nebo snížen z důvodu př eváženého nákladu
●Pokud byla orientace senzoru změněna z důvodu kolize nebo jiného nárazu
●Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku
●Jízda v blízkosti sloupků (traverzy atd.) ve víceposchoďových parkoviš-
tích, na staveništích atd.
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu
nebo má poruchu
●Na extrémně nerov né silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada pro nouzovou opravu pneumatiky
■Rozsah detekce senzorů
Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Na obrázku je znáz orněn rozsah detek-
ce senzorů. Mějte na paměti, že senzo-
ry nemohou detekovat objekty, které
jsou extrémně blízko u vozidla.
Dosah senzorů se m ůže měnit v závis-
losti na tvaru objektu atd.
Rozsah detekce systému

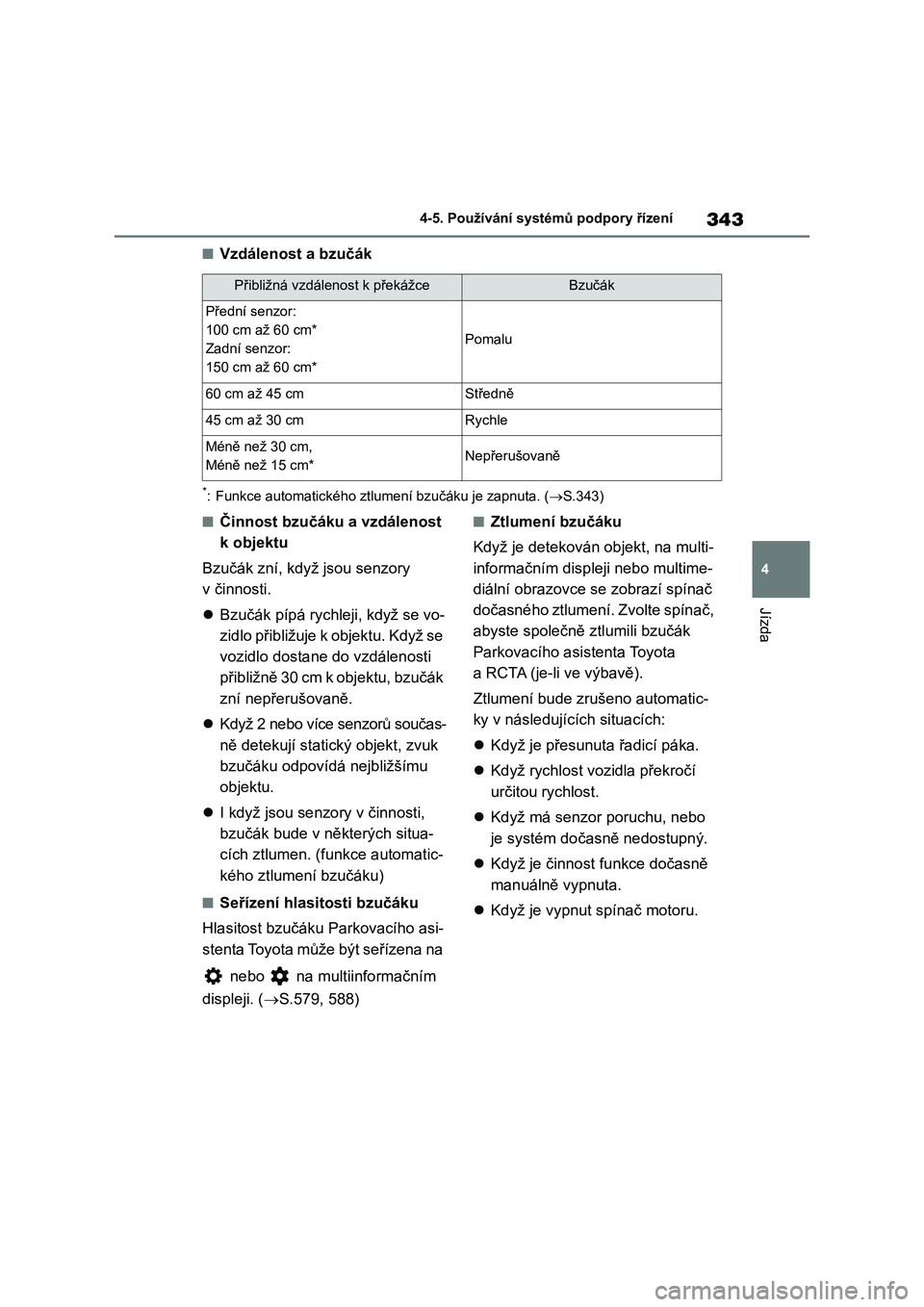

343
4
4-5. Používání systémů podpory řízení
Jízda
■Vzdálenost a bzučák
*: Funkce automatické ho ztlumení bzučáku je zapnuta. (S.343)
■Činnost bzučáku a vzdálenost
k objektu
Bzučák zní, když jsou senzory
v činnosti.
 Bzučák pípá rychleji, když se vo-
zidlo přibližuje k objektu. Když se
vozidlo dostane do vzdálenosti
přibližně 30 cm k objektu, bzučák
zní nepřerušovaně.
 Když 2 nebo více senzorů součas-
ně detekují statický objekt, zvuk
bzučáku odpovídá nejbližšímu
objektu.
 I když jsou senzory v činnosti,
bzučák bude v některých situa-
cích ztlumen. (funkce automatic-
kého ztlumení bzučáku)
■Seřízení hlasitosti bzučáku
Hlasitost bzučáku P arkovacího asi-
stenta Toyota může být seřízena na
nebo na multiinformačním
displeji. ( S.579, 588)
■Ztlumení bzučáku
Když je detekován objekt, na multi-
informačním disp leji nebo multime-
diální obrazovce se zobrazí spínač
dočasného ztlumení. Zvolte spínač,
abyste společně ztlumili bzučák
Parkovacího asistenta Toyota
a RCTA (je-li ve výbavě).
Ztlumení bude zrušeno automatic-
ky v následujících situacích:
 Když je přesunuta řadicí páka.
 Když rychlost vozidla překročí
určitou rychlost.
 Když má senzor poruchu, nebo
je systém dočasně nedostupný.
 Když je činnost funkce dočasně
manuálně vypnuta.
 Když je vypnut spínač motoru.
Přibližná vzdálenost k překážceBzučák
Přední senzor:
100 cm až 60 cm*
Zadní senzor:
150 cm až 60 cm*
Pomalu
60 cm až 45 cmStředně
45 cm až 30 cmRychle
Méně než 30 cm,
Méně než 15 cm*Nepřerušovaně

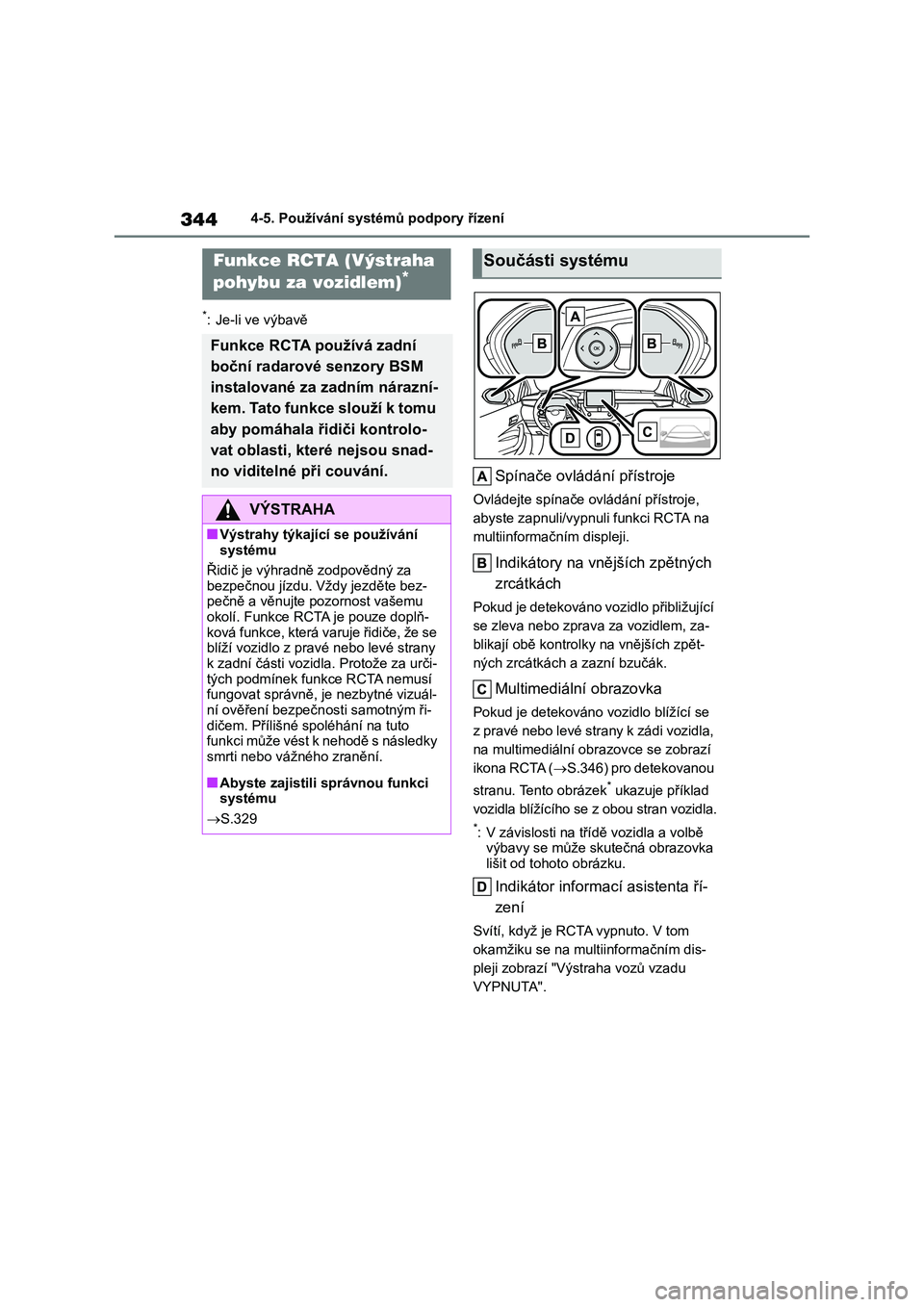

3444-5. Používání systémů podpory řízení
*: Je-li ve výbavě
Spínače ovládání přístroje
Ovládejte spínače ovládání přístroje,
abyste zapnuli/vypnuli funkci RCTA na
multiinformačním displeji.
Indikátory na vnějších zpětných
zrcátkách
Pokud je detekováno vozidlo přibližující
se zleva nebo zprava za vozidlem, za-
blikají obě kontrolky na vnějších zpět-
ných zrcátkách a zazní bzučák.
Multimediáln í obrazovka
Pokud je detekováno vozidlo blížící se
z pravé nebo levé strany k zádi vozidla,
na multimediální obr azovce se zobrazí
ikona RCTA ( S.346) pro detekovanou
stranu. Tento obrázek* ukazuje příklad
vozidla blížícího se z obou stran vozidla.
*: V závislosti na třídě vozidla a volbě výbavy se může skutečná obrazovka
lišit od tohoto obrázku.
Indikátor informac í asistenta ří-
zení
Svítí, když je RCTA vypnuto. V tom
okamžiku se na multiinformačním dis-
pleji zobrazí "Výstraha vozů vzadu
VYPNUTA".
Funkce RCTA (Výstraha
pohybu za vozidlem)*
Funkce RCTA používá zadní
boční radarové senzory BSM
instalované za zadním nárazní-
kem. Tato funkce slouží k tomu
aby pomáhala ři diči kontrolo-
vat oblasti, které nejsou snad-
no viditelné při couvání.
VÝSTRAHA
■Výstrahy týkající se používání systému
Řidič je výhradně zodpovědný za
bezpečnou jízdu. Vždy jezděte bez- pečně a věnujte pozornost vašemu
okolí. Funkce RCTA je pouze doplň-
ková funkce, která va ruje řidiče, že se blíží vozidlo z pravé nebo levé strany
k zadní části vozidla. Protože za urči-
tých podmínek funkce RCTA nemusí fungovat správně, je nezbytné vizuál-
ní ověření bezpečn osti samotným ři-
dičem. Přílišné spoléhání na tuto funkci může vést k nehodě s následky
smrti nebo váž ného zranění.
■Abyste zajistili správnou funkci
systému
 S.329
Součásti systému

345
4
4-5. Používání systémů podpory řízení
Jízda

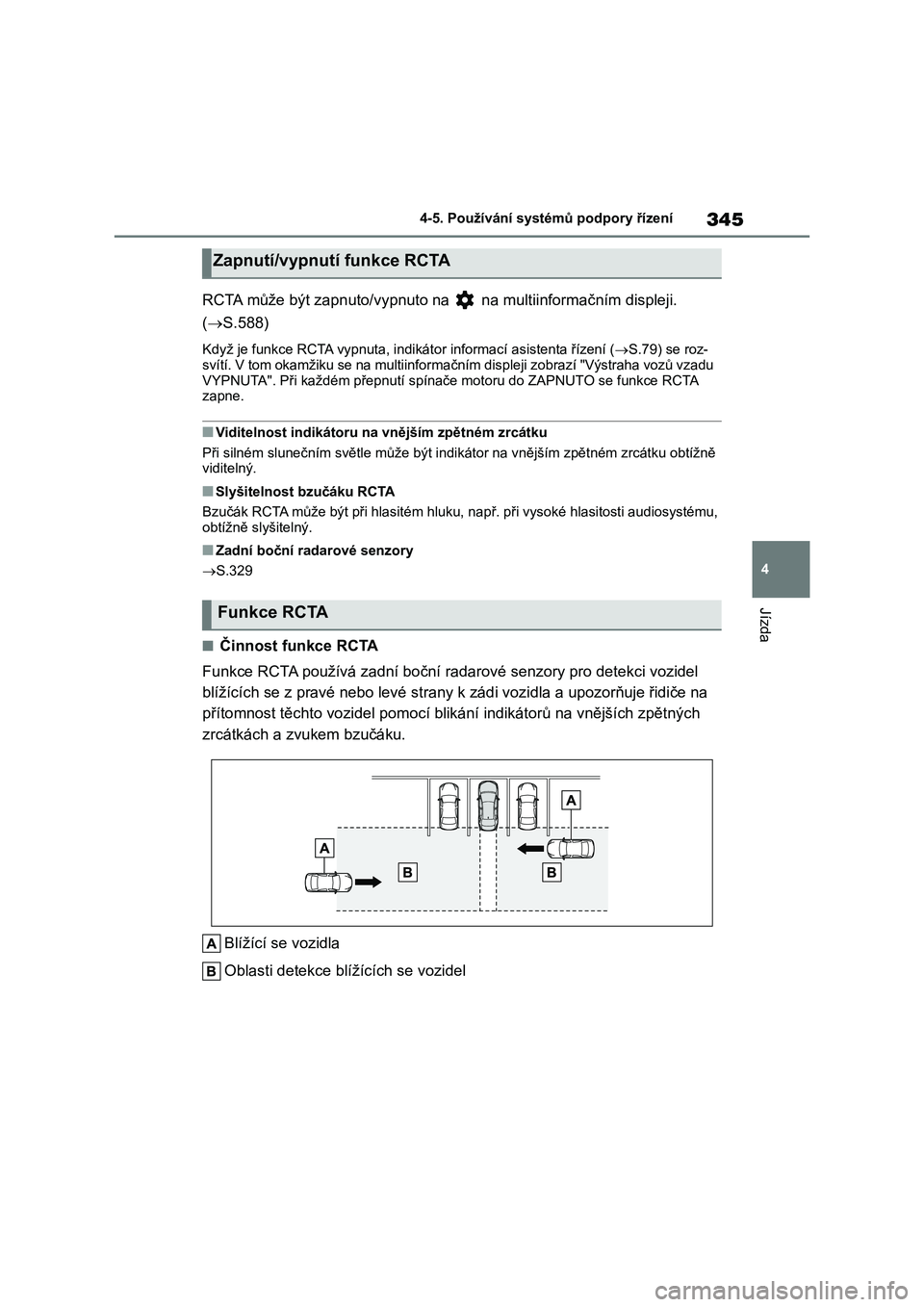

RCTA může být zapnut o/vypnuto na na multiinformačním displeji.
( S.588)
Když je funkce RCTA vypnuta, indikátor informací asistenta řízení (S.79) se roz-
svítí. V tom okamžiku se na multiinformačním displeji zobrazí " Výstraha vozů vzadu
VYPNUTA". Při každém přepnutí spínače motoru do ZAPNUTO se funk ce RCTA zapne.
■Viditelnost indikátoru na vnějším zpětném zrcátku
Při silném slunečním světle může být indikátor na vnějším zpětném zrcátku obtížně viditelný.
■Slyšitelnost bzučáku RCTA
Bzučák RCTA může být při hlasité m hluku, např. při vysoké hlasitosti audiosystému,
obtížně slyšitelný.
■Zadní boční radarové senzory
 S.329
■Činnost funkce RCTA
Funkce RCTA používá zadní boční r adarové senzory pro detekci vozidel
blížících se z pravé nebo levé s trany k zádi vozidla a upozorňuje řidiče na
přítomnost těchto vozidel pomocí blikání indikátorů na vnějších zpětných
zrcátkách a zvukem bzučáku.
Blížící se vozidla
Oblasti detekce blí žících se vozidel
Zapnutí/vypnutí funkce RCTA
Funkce RCTA

3464-5. Používání systémů podpory řízení
■Zobrazení ikony RCTA
Když je detekováno vozidlo blížící
se z pravé nebo le vé strany k zádi
vozidla, na multimediální obrazov-
ce se zobrazí následující.
 Příklad: Vozidla se přibližují
z obou stran k zádi vozidla
■Oblasti detekce funkce RCTA
Oblasti, ve kterých mohou být det ekována vozidla, jsou popsána níže.
Bzučák může upozornit řidiče na
rychlejší vozidla blížící se z větší
dálky.
Příklad:
■Funkce RCTA je funkční, když
Funkce RCTA funguje tehdy, pokud jsou
splněny všechny z následujících podmí-
nek:
●Spínač motoru je v ZAPNUTO.
●Funkce RCTA je zapnuta.
●Řadicí páka je v R.
●Rychlost vozidla je nižší než přibližně 15 km/h.
●Rychlost blíží cího se vozidla je mezi
přibližně 8 km/h a 56 km/h.
■Nastavení hlasitosti bzučáku
Hlasitost bzučáku může být seřízena na
multiinformačním displeji.
Hlasitost bzučáku RCTA a Parkovacího
asistenta Toyota (je-li ve výbavě) může
být seřízena naje dnou na na multi-
informačním displeji. ( S.588)
■Dočasné ztlumení bzučáku (je-li ve
výbavě)
Když je detekován obj ekt, na multimedi- ální obrazovce se zobrazí spínač dočas-
ného ztlumení. Zvolte spínač, abyste
společně ztlumili bzučák Parkovacího asistenta Toyota a RCTA.
Ztlumení bude zru šeno automaticky
v následujících situacích:
●Když je přesunuta řadicí páka.
●Když rychlost vozidla překročí určitou
rychlost.
●Když má senzor poruchu, nebo je sys- tém dočasně nedostupný
●Když je činnost f unkce dočasně ma-
nuálně vypnuta.
●Když je vypnut s pínač motoru.
Rychlost blížícího
se vozidla Přibližná vzdá-
lenost výstrahy
56 km/h (rychle)40 m
8 km/h (pomalu)5,5 m

347
4
4-5. Používání systémů podpory řízení
Jízda

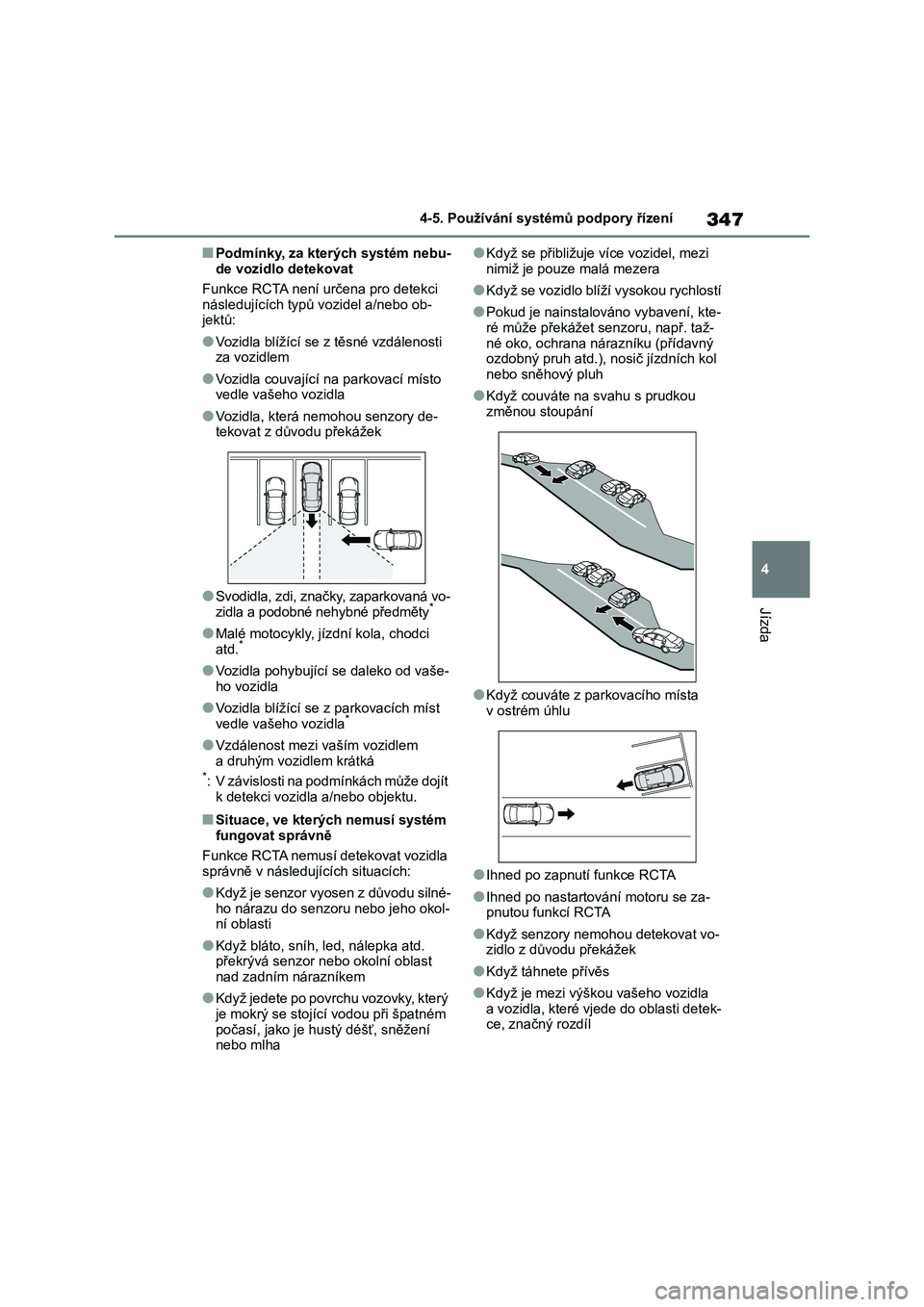

■Podmínky, za kterých systém nebu-
de vozidlo detekovat
Funkce RCTA není určena pro detekci
následujících typů vozidel a/nebo ob-
jektů:
●Vozidla blížící se z těsné vzdálenosti
za vozidlem
●Vozidla couvající na parkovací místo
vedle vašeho vozidla
●Vozidla, která nemohou senzory de-
tekovat z důvodu překážek
●Svodidla, zdi, značk y, zaparkovaná vo-
zidla a podobné nehybné předměty*
●Malé motocykly, jíz dní kola, chodci
atd.*
●Vozidla pohybující se daleko od vaše-
ho vozidla
●Vozidla blížící se z parkovacích míst
vedle vašeho vozidla*
●Vzdálenost mezi vaším vozidlem
a druhým vozidlem krátká*: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Situace, ve kterých nemusí systém
fungovat správně
Funkce RCTA nemusí detekovat vozidla
správně v následujících situacích:
●Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol-
ní oblasti
●Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast
nad zadním nárazníkem
●Když jedete po povrchu vozovky, který
je mokrý se stojící vodou při špatném počasí, jako je hustý déšť, sněžení
nebo mlha
●Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
●Když se vozidlo blíží vysokou rychlostí
●Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný ozdobný pruh atd.), n osič jízdních kol
nebo sněhový pluh
●Když couváte na svahu s prudkou
změnou stoupání
●Když couváte z parkovacího místa
v ostrém úhlu
●Ihned po zapnutí funkce RCTA
●Ihned po nastartov ání motoru se za-
pnutou funkcí RCTA
●Když senzory nemohou detekovat vo-
zidlo z důvodu překážek
●Když táhnete přívěs
●Když je mezi výškou vašeho vozidla a vozidla, které vjede do oblasti detek-
ce, značný rozdíl

3484-5. Používání systémů podpory řízení

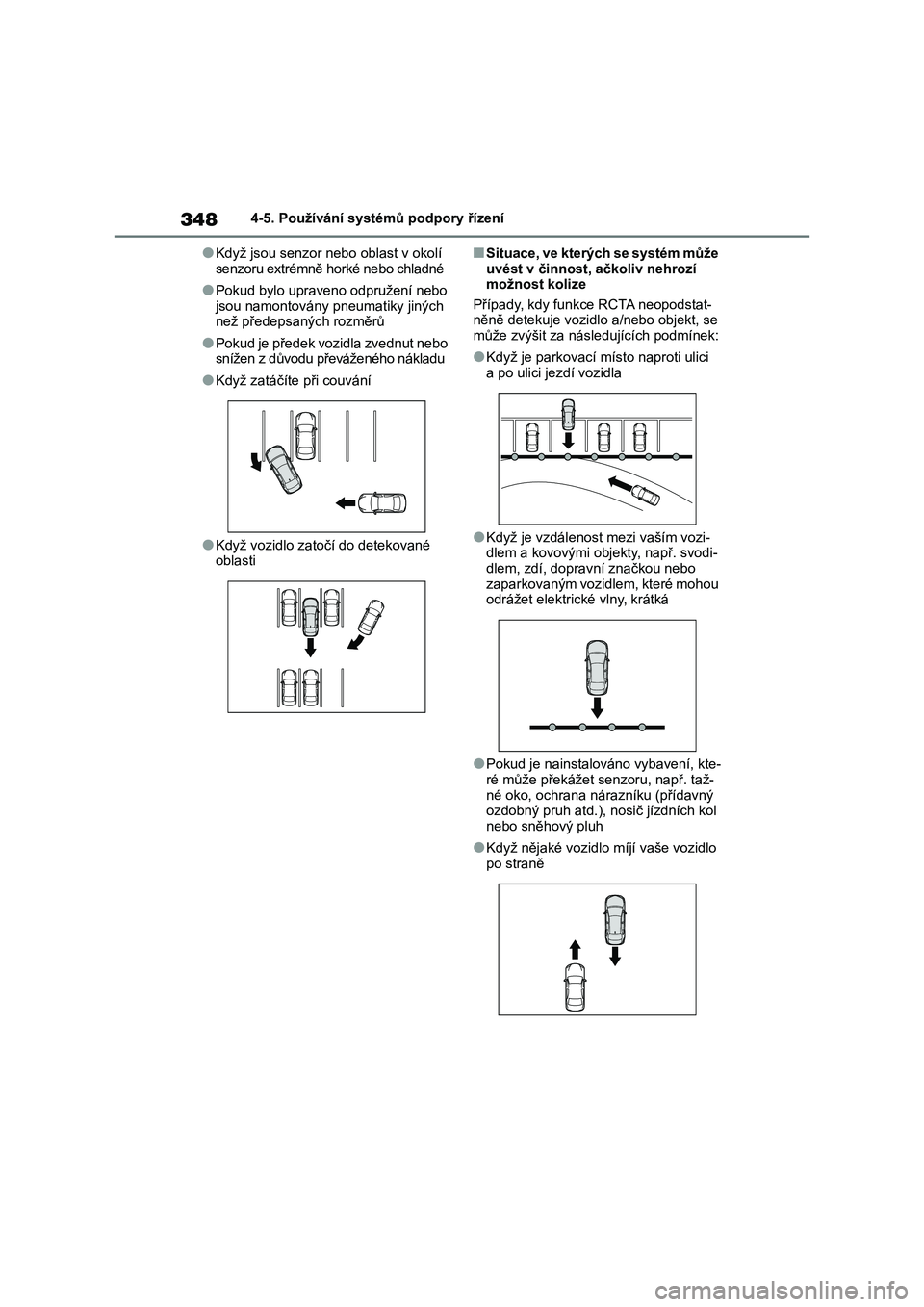

●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné
●Pokud bylo upraveno odpružení nebo
jsou namontovány p neumatiky jiných než předepsaných rozměrů
●Pokud je předek vozidla zvednut nebo snížen z důvodu př eváženého nákladu
●Když zatáčíte při couvání
●Když vozidlo zatočí do detekované
oblasti
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí možnost kolize
Případy, kdy funkce RCTA neopodstat-
něně detekuje vozidlo a/nebo objekt, se může zvýšit za násl edujících podmínek:
●Když je parkovací místo naproti ulici a po ulici jezdí vozidla
●Když je vzdálenost mezi vaším vozi-dlem a kovovými objekty, např. svodi-
dlem, zdí, dopravní značkou nebo
zaparkovaným vozidlem, které mohou odrážet elektrické vlny, krátká
●Pokud je nainstalováno vybavení, kte-ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný
ozdobný pruh atd.), n osič jízdních kol nebo sněhový pluh
●Když nějaké vozidlo m íjí vaše vozidlo po straně
