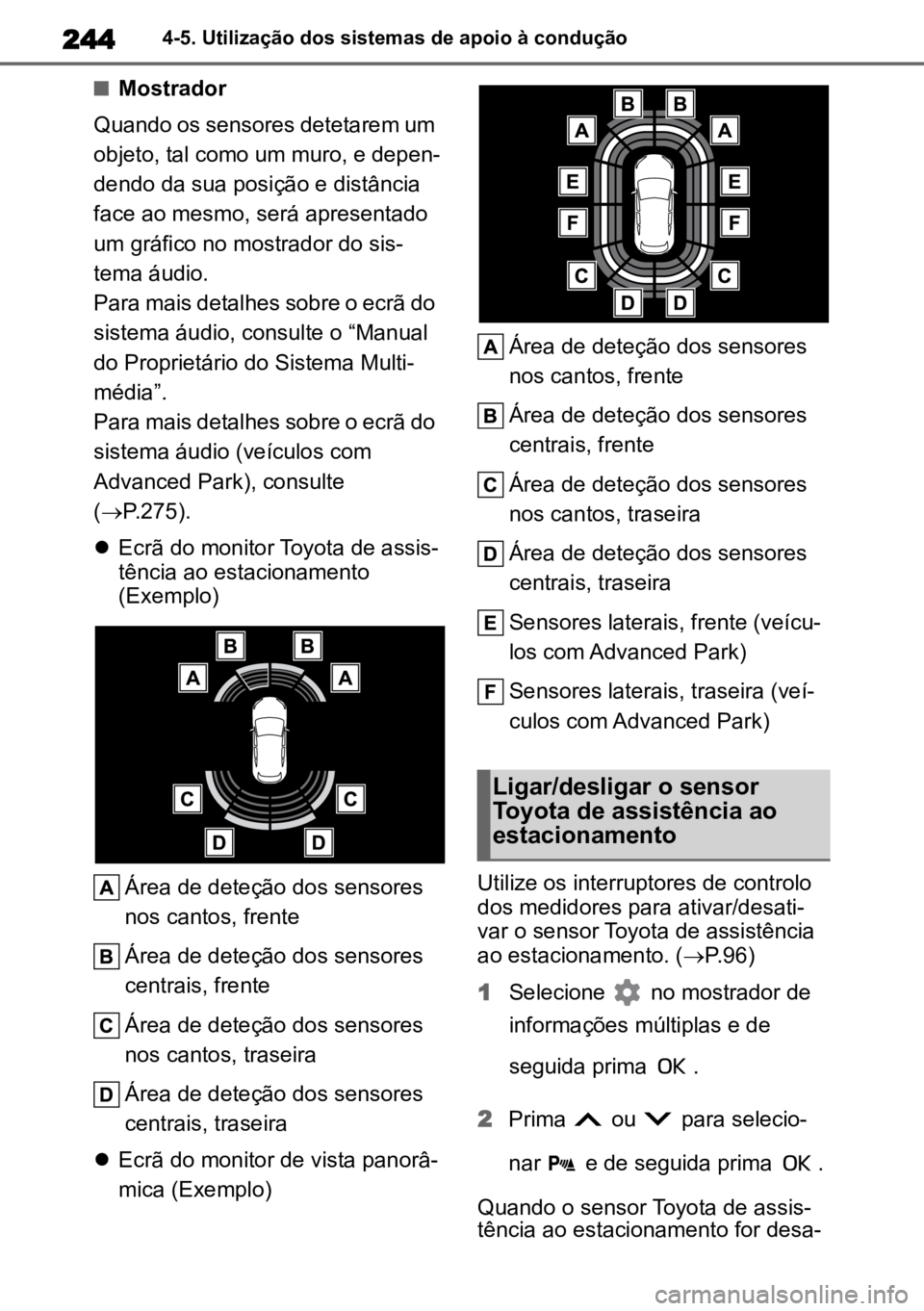

nMostrador
Quando os sensores detetarem um
objeto, tal como um muro, e depen-
dendo da sua posição e distância
face ao mesmo, será apresentado
um gráfico no mostrador do sis -
tema áudio.
Para mais detalhes sobre o ecrã do
sistema áudio, consulte o “Manual
do Proprietário do Sistema Multi-
média”.
Para mais detalhes sobre o ecrã do
sistema áudio (veículos com
Advanced Park), consulte
( P.275).
 Ecrã do monitor Toyota de assis -
tência ao estacionamento
(Exemplo)
Área de deteção dos sensores
nos cantos, frente
Área de deteção dos sensores
centrais, frente
Área de deteção dos sensores
nos cantos, traseira
Área de deteção dos sensores
centrais, traseira
 Ecrã do monitor de vista panorâ -
mica (Exemplo) Área de deteção dos sensores
nos cantos, frente
Área de deteção dos sensores
centrais, frente
Área de deteção dos sensores
nos cantos, traseira
Área de deteção dos sensores
centrais, traseira
Sensores laterais, frente (veícu -
los com Advanced Park)
Sensores laterais, traseira (veí -
culos com Advanced Park)
Utilize os interruptores de controlo
dos medidores para ativar/desati -
var o sensor Toyota de assistência
ao estacionamento. ( P.96)
1 Selecione no mostrador de
informações múltiplas e de
seguida prima .
2 Prima ou para selecio -
nar e de seguida prima .
Quando o sensor Toyota de assis-
tência ao estacionamento for desa -
Ligar/desligar o sensor
Toyota de assistência ao
estacionamento

245
4
4-5. Utilização dos sistemas de apoio à condução
Condução
tivado, o indicador OFF do sensor
Toyota de assistência ao estaciona-
mento ( P.86) acende.
Para reativar o sistema, selecione
no mostrador de informações
múltiplas, selecione e, de
seguida, ligue-o. Se o sistema for
desativado, este permanecerá
desativado mesmo que desligue o
interruptor Power e, de seguida, o
coloque em ON.
nO sistema pode ser utilizado
quando
lO interruptor Power estiver em ON.
lO sensor Toyota de assistência ao
estacionamento estiver ligado.
lA velocidade do veículo for inferior a,
cerca de, 10 Km/h.
lA alavanca das velocidades estiver
engrenada noutra posição que não P.
nSe a indicação “Parking Assist
Unavailable Sensor Blocked” for
apresentada no mostrador de infor -
mações múltiplas

O sensor pode estar coberto por gotas de
água, gelo, neve, sujidade, etc. Remova
as gotas de água, gelo, neve, sujidade,
etc., do sensor para que o sistema

AVISO
n
Precauções com o uso do sistema

Há um limite para o grau de precisão
de reconhecimento e desempenho de
controle que este sistema pode forne -
cer, não confie demais neste sistema.
O condutor é sempre responsável por
prestar atenção ao redor do veículo e
conduzir com segurança.
nPara garantir que o sistema fun -
ciona corretamente

Cumpra com as seguintes precauções.
Se não o fizer, pode não ser possível
conduzir o veículo com segurança e,
eventualmente, poderá ocorrer um aci -
dente.

lNão danifique os sensores e man -
tenha-os sempre limpos.
lNão cole um autocolante nem ins -
tale um componente eletrónico,
como uma chapa de matrícula
retroiluminada (especialmente do
tipo fluorescente), faróis de
nevoeiro, haste de auxílio ao esta -
cionamento ou antena sem fios,
perto de um sensor de radar.
lNão sujeite a área em redor do
sensor a um impacto forte, Leve o
veículo a um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou a qualquer reparador da
sua confiança para que este pro -
ceda a uma inspeção. Se o
para-choques da frente ou traseiro
precisar ser removido/instalado ou
substituído, contacte um conces -
sionário Toyota autorizado, repara -
dor Toyota autorizado ou a
qualquer reparador da sua con -
fiança.
lNão modifique, desmonte ou pinte
os sensores.
lNão coloque uma tampa na chapa
de matrícula.
lMantenha os pneus com a pressão
correta.
nQuando deve desativar a função

Nas seguintes situações, desative a fun -
ção, uma vez que esta pode entrar em
funcionamento mesmo que não exista
nenhuma possibilidade de colisão.

lNão cumprir com os avisos acima.
lFoi instalada uma suspensão
não-genuína Toyota (suspensão
rebaixada, etc.).
nQuando lavar o seu veículo
Não aplique jatos intensos nem vapo -
res de água na área do sensor.
Se o fizer pode avariar o sensor.
lQuando utilizar máquina de lava -
gem de alta pressão para lavar o
veículo, não incida diretamente
sobre os sensores, uma vez que
pode provocar uma avaria nos
mesmos.
lQuando utilizar vapor para limpar o
seu veículo, não o aproxime dema -
siado dos sensores, uma vez que
pode provocar uma avaria nos
mesmos.

2464-5. Utilização dos sistemas de apoio à condução

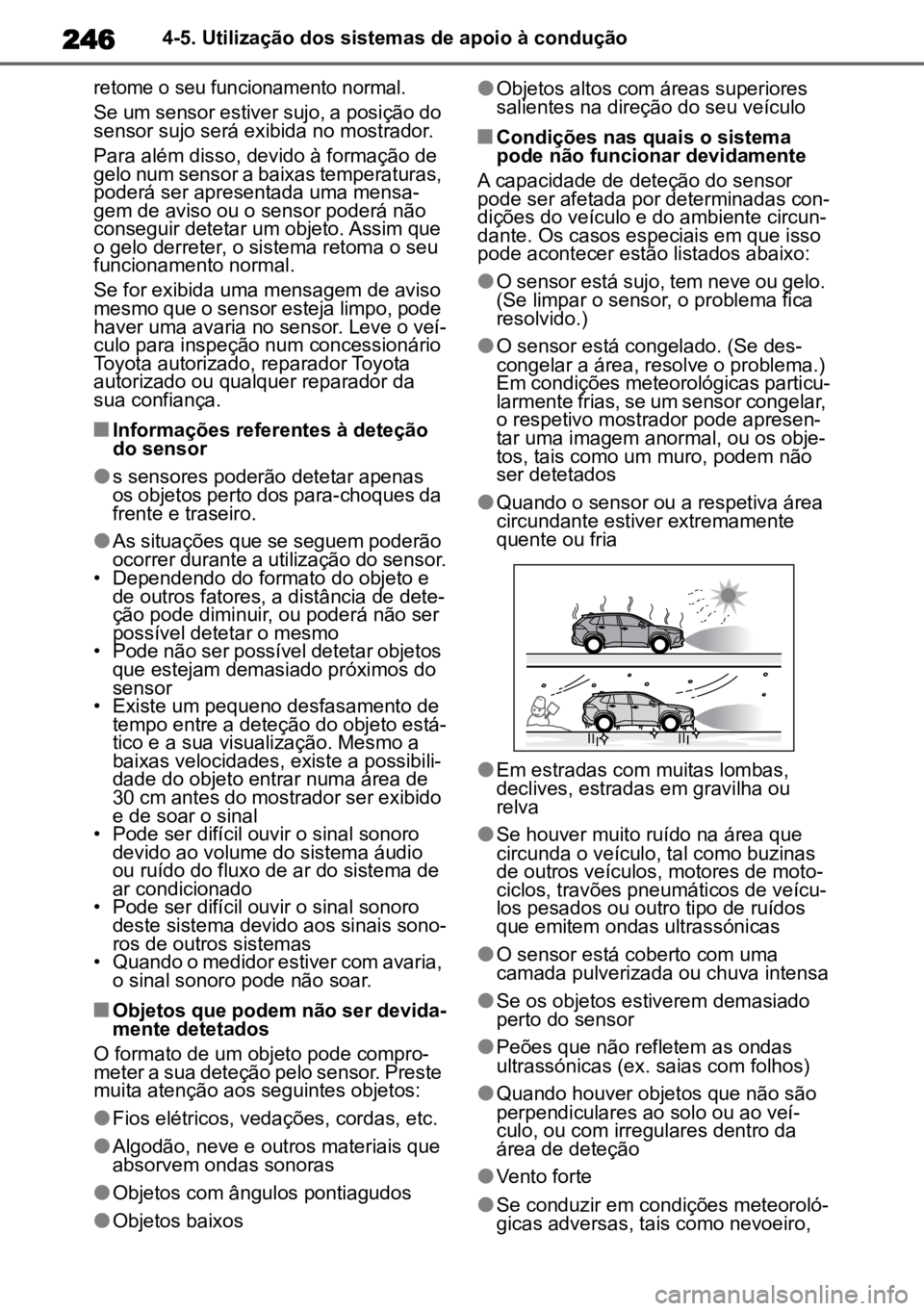

retome o seu funcionamento normal.

Se um sensor estiver sujo, a posição do
sensor sujo será exibida no mostrador.
Para além disso, devido à formação de
gelo num sensor a baixas temperaturas,
poderá ser apresentada uma mensa -
gem de aviso ou o sensor poderá não
conseguir detetar um objeto. Assim que
o gelo derreter, o sistema retoma o seu
funcionamento normal.
Se for exibida uma mensagem de aviso
mesmo que o sensor esteja limpo, pode
haver uma avaria no sensor. Leve o veí-
culo para inspeção num concessionário
Toyota autorizado, reparador Toyota
autorizado ou qualquer reparador da
sua confiança.
nInformações referentes à deteção
do sensor
ls sensores poderão detetar apenas
os objetos perto dos para-choques da
frente e traseiro.
lAs situações que se seguem poderão
ocorrer durante a utilização do sensor.
• Dependendo do formato do objeto e de outros fatores, a distância de dete -
ção pode diminuir, ou poderá não ser
possível detetar o mesmo
• Pode não ser possível detetar objetos que estejam demasiado próximos do
sensor
• Existe um pequeno desfasamento de tempo entre a deteção do objeto está -
tico e a sua visualização. Mesmo a
baixas velocidades, existe a possibili-
dade do objeto entrar numa área de
30 cm antes do mostrador ser exibido
e de soar o sinal
• Pode ser difícil ouvir o sinal sonoro devido ao volume do sistema áudio
ou ruído do fluxo de ar do sistema de
ar condicionado
• Pode ser difícil ouvir o sinal sonoro deste sistema devido aos sinais sono -
ros de outros sistemas
• Quando o medidor estiver com avaria, o sinal sonoro pode não soar.
nObjetos que podem não ser devida -
mente detetados
O formato de um objeto pode compro -
meter a sua deteção pelo sensor. Preste
muita atenção aos seguintes objetos:
lFios elétricos, vedações, cordas, etc.
lAlgodão, neve e outros materiais que
absorvem ondas sonoras
lObjetos com ângulos pontiagudos
lObjetos baixos
lObjetos altos com áreas superiores
salientes na direção do seu veículo
nCondições nas quais o sistema
pode não funcionar devidamente
A capacidade de deteção do sensor
pode ser afetada por determinadas con -
dições do veículo e do ambiente circun-
dante. Os casos especiais em que isso
pode acontecer estão listados abaixo:
lO sensor está sujo, tem neve ou gelo.
(Se limpar o sensor, o problema fica
resolvido.)
lO sensor está congelado. (Se des -
congelar a área, resolve o problema.)
Em condições meteorológicas particu -
larmente frias, se um sensor congelar,
o respetivo mostrador pode apresen-
tar uma imagem anormal, ou os obje-
tos, tais como um muro, podem não
ser detetados
lQuando o sensor ou a respetiva área
circundante estiver extremamente
quente ou fria
lEm estradas com muitas lombas,
declives, estradas em gravilha ou
relva
lSe houver muito ruído na área que
circunda o veículo, tal como buzinas
de outros veículos, motores de moto -
ciclos, travões pneumáticos de veícu -
los pesados ou outro tipo de ruídos
que emitem ondas ultrassónicas
lO sensor está coberto com uma
camada pulverizada ou chuva intensa
lSe os objetos estiverem demasiado
perto do sensor
lPeões que não refletem as ondas
ultrassónicas (ex. saias com folhos)
lQuando houver objetos que não são
perpendiculares ao solo ou ao veí -
culo, ou com irregulares dentro da
área de deteção
lVento forte
lSe conduzir em condições meteoroló-
gicas adversas, tais como nevoeiro,

247
4
4-5. Utilização dos sistemas de apoio à condução
Condução

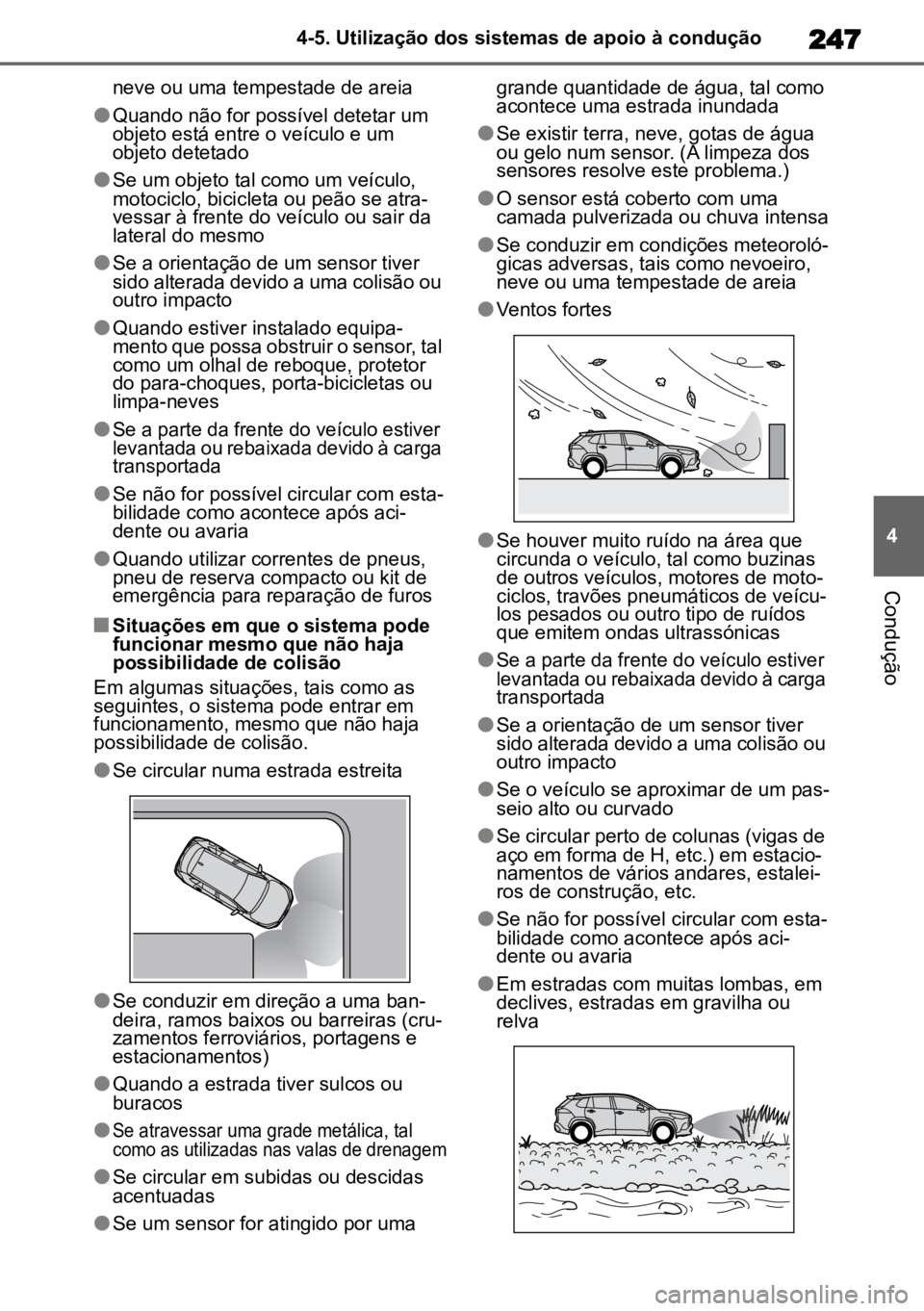

neve ou uma tempestade de areia
lQuando não for possível detetar um
objeto está entre o veículo e um
objeto detetado
lSe um objeto tal como um veículo,
motociclo, bicicleta ou peão se atra -
vessar à frente do veículo ou sair da
lateral do mesmo
lSe a orientação de um sensor tiver
sido alterada devido a uma colisão ou
outro impacto
lQuando estiver instalado equipa -
mento que possa obstruir o sensor, tal
como um olhal de reboque, protetor
do para-choques, porta-bicicletas ou
limpa-neves
l
Se a parte da frente do veículo estiver
levantada ou rebaixada devido à carga
transportada

lSe não for possível circular com esta -
bilidade como acontece após aci -
dente ou avaria
lQuando utilizar correntes de pneus,
pneu de reserva compacto ou kit de
emergência para reparação de furos
nSituações em que o sistema pode
funcionar mesmo que não haja
possibilidade de colisão
Em algumas situações, tais como as
seguintes, o sistema pode entrar em
funcionamento, mesmo que não haja
possibilidade de colisão.
lSe circular numa estrada estreita
lSe conduzir em direção a uma ban -
deira, ramos baixos ou barreiras (cru-
zamentos ferroviários, portagens e
estacionamentos)
lQuando a estrada tiver sulcos ou
buracos
l
Se atravessar uma grade metálica, tal
como as utilizadas nas valas de drenagem

lSe circular em subidas ou descidas
acentuadas
lSe um sensor for atingido por uma
grande quantidade de água, tal como
acontece uma estrada inundada
lSe existir terra, neve, gotas de água
ou gelo num sensor. (A limpeza dos
sensores resolve este problema.)
lO sensor está coberto com uma
camada pulverizada ou chuva intensa
lSe conduzir em condições meteoroló-
gicas adversas, tais como nevoeiro,
neve ou uma tempestade de areia
lVentos fortes
lSe houver muito ruído na área que
circunda o veículo, tal como buzinas
de outros veículos, motores de moto -
ciclos, travões pneumáticos de veícu -
los pesados ou outro tipo de ruídos
que emitem ondas ultrassónicas
l
Se a parte da frente do veículo estiver
levantada ou rebaixada devido à carga
transportada

lSe a orientação de um sensor tiver
sido alterada devido a uma colisão ou
outro impacto
lSe o veículo se aproximar de um pas -
seio alto ou curvado
lSe circular perto de colunas (vigas de
aço em forma de H, etc.) em estacio-
namentos de vários andares, estalei-
ros de construção, etc.
lSe não for possível circular com esta -
bilidade como acontece após aci -
dente ou avaria
lEm estradas com muitas lombas, em
declives, estradas em gravilha ou
relva

2484-5. Utilização dos sistemas de apoio à condução

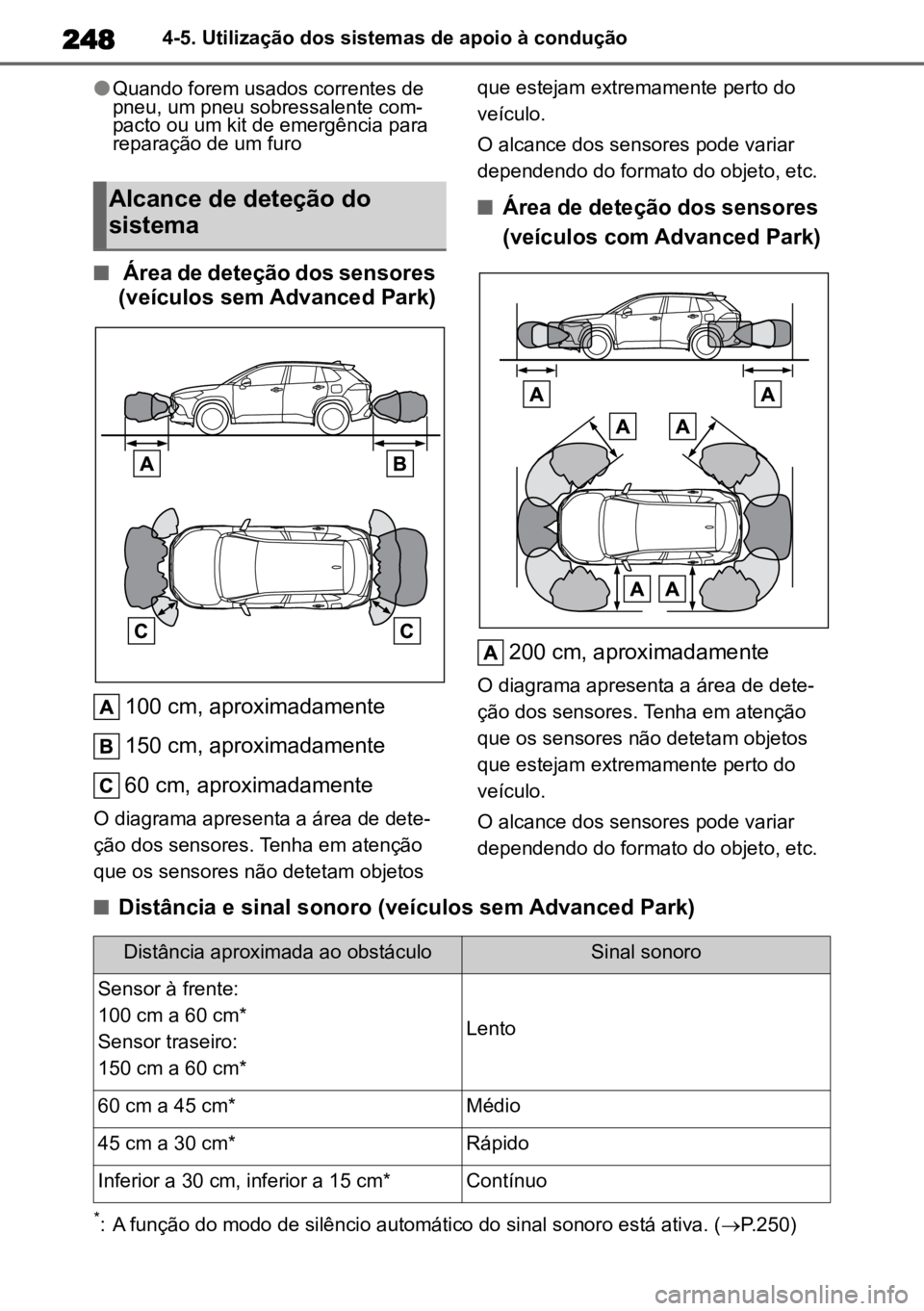

lQuando forem usados correntes de
pneu, um pneu sobressalente com-
pacto ou um kit de emergência para
reparação de um furo
n Área de deteção dos sensores
(veículos sem Advanced Park)
100 cm, aproximadamente
150 cm, aproximadamente
60 cm, aproximadamente

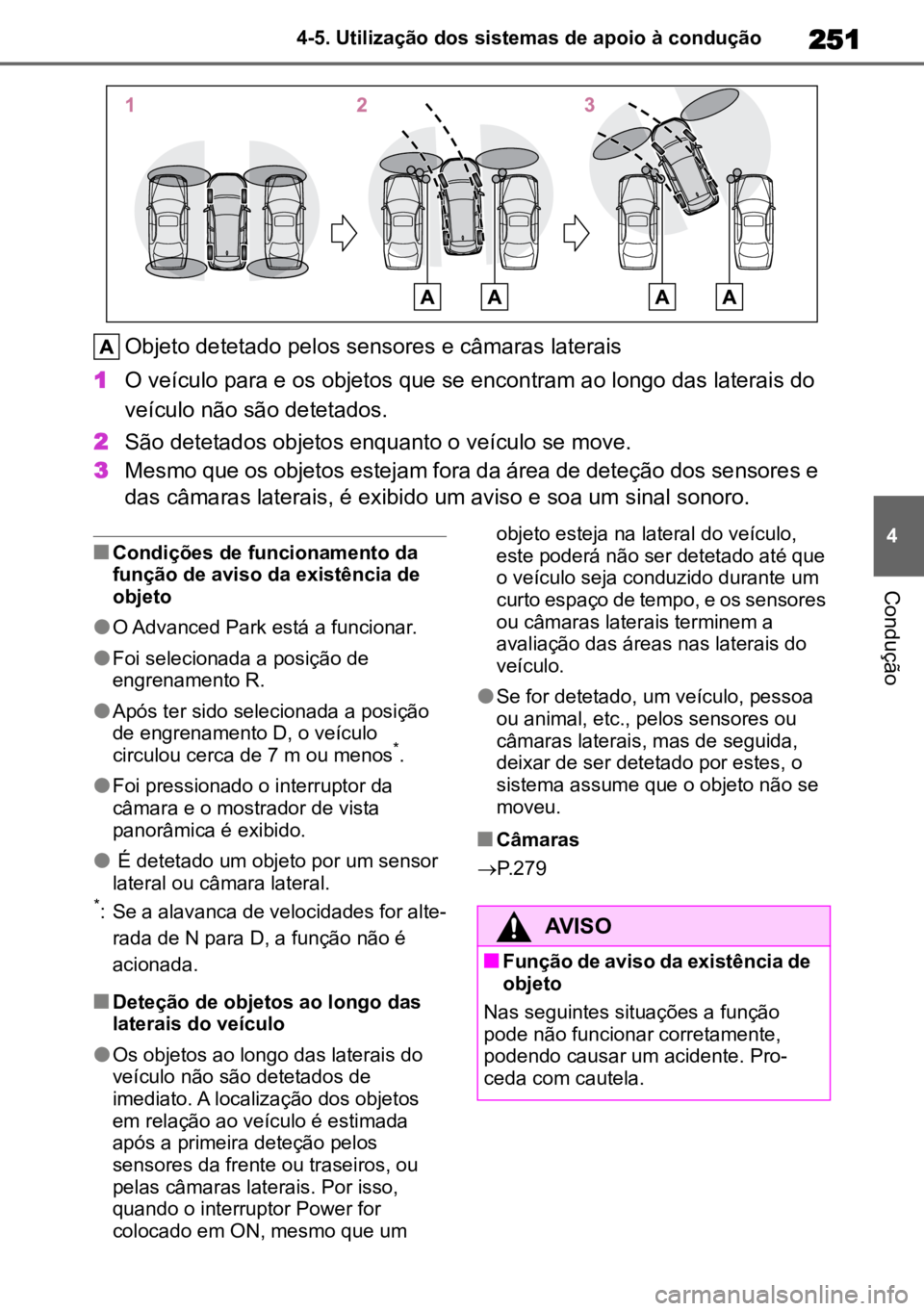

O diagrama apresenta a área de dete -
ção dos sensores. Tenha em atenção
que os sensores não detetam objetos que estejam extremamente perto do
veículo.
O alcance dos sensores pode variar
dependendo do formato do objeto, etc.
nÁrea de deteção dos sensores
(veículos com Advanced Park)
200 cm, aproximadamente
O diagrama apresenta a área de dete -
ção dos sensores. Tenha em atenção
que os sensores não detetam objetos
que estejam extremamente perto do
veículo.
O alcance dos sensores pode variar
dependendo do formato do objeto, etc.
nDistância e sinal sonoro (veículos sem Advanced Park)
*: A função do modo de silêncio automático do sinal sonoro está ativa. ( P.250)
Alcance de deteção do
sistema
Distância aproximada ao obstáculoSinal sonoro
Sensor à frente:
100 cm a 60 cm*
Sensor traseiro:
150 cm a 60 cm*
Lento
60 cm a 45 cm*Médio
45 cm a 30 cm*Rápido
Inferior a 30 cm, inferior a 15 cm*Contínuo

249
4
4-5. Utilização dos sistemas de apoio à condução
Condução
nDistância e sinal sonoro (veículos com Advanced Park)
*: A função do modo de silêncio automático do sinal sonoro está ativa. (
P.250)
nSinal sonoro e distância a um
objeto
Quando os sensores estiverem em
funcionamento soa um sinal sonoro.
 O sinal sonoro soa mais rapida -
mente à medida que se apro -
xima de um objeto. Quando o
veículo estiver a uma distância
aproximada de 30 cm face ao
objeto, o sinal sonoro soa conti -
nuamente.
 Quando 2 ou mais objetos são
detetados em simultâneo, o sinal
sonoro soa para o objeto que
está mais próximo.
 Mesmo que os sensores estejam
em funcionamento, o sinal sonoro será colocado no modo
de silêncio em algumas situa -
ções. (modo de silêncio automá-
tico do sinal sonoro)
nAjustar o volume do sinal
sonoro
O volume do sinal sonoro pode ser
ajustado no mostrador de informa-
ções múltiplas.
Utilize os interruptores de controlo
dos medidores para as configura -
ções. ( P.96)
1 Selecione no mostrador de
informações múltiplas.

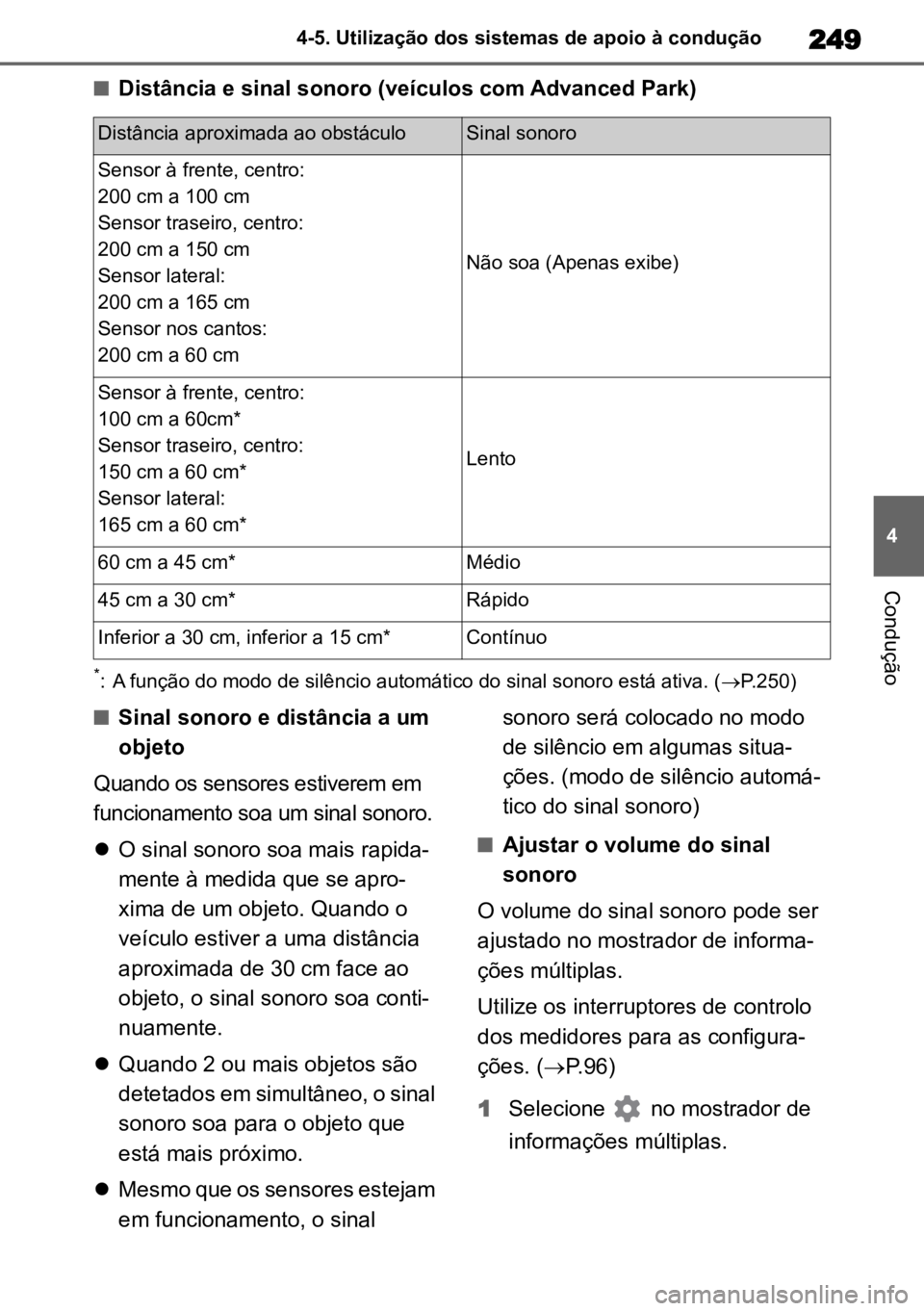

Distância aproximada ao obstáculoSinal sonoro
Sensor à frente, centro:
200 cm a 100 cm
Sensor traseiro, centro:
200 cm a 150 cm
Sensor lateral:
200 cm a 165 cm
Sensor nos cantos:
200 cm a 60 cm
Não soa (Apenas exibe)
Sensor à frente, centro:
100 cm a 60cm*
Sensor traseiro, centro:
150 cm a 60 cm*
Sensor lateral:
165 cm a 60 cm*
Lento
60 cm a 45 cm*Médio
45 cm a 30 cm*Rápido
Inferior a 30 cm, inferior a 15 cm*Contínuo

2504-5. Utilização dos sistemas de apoio à condução

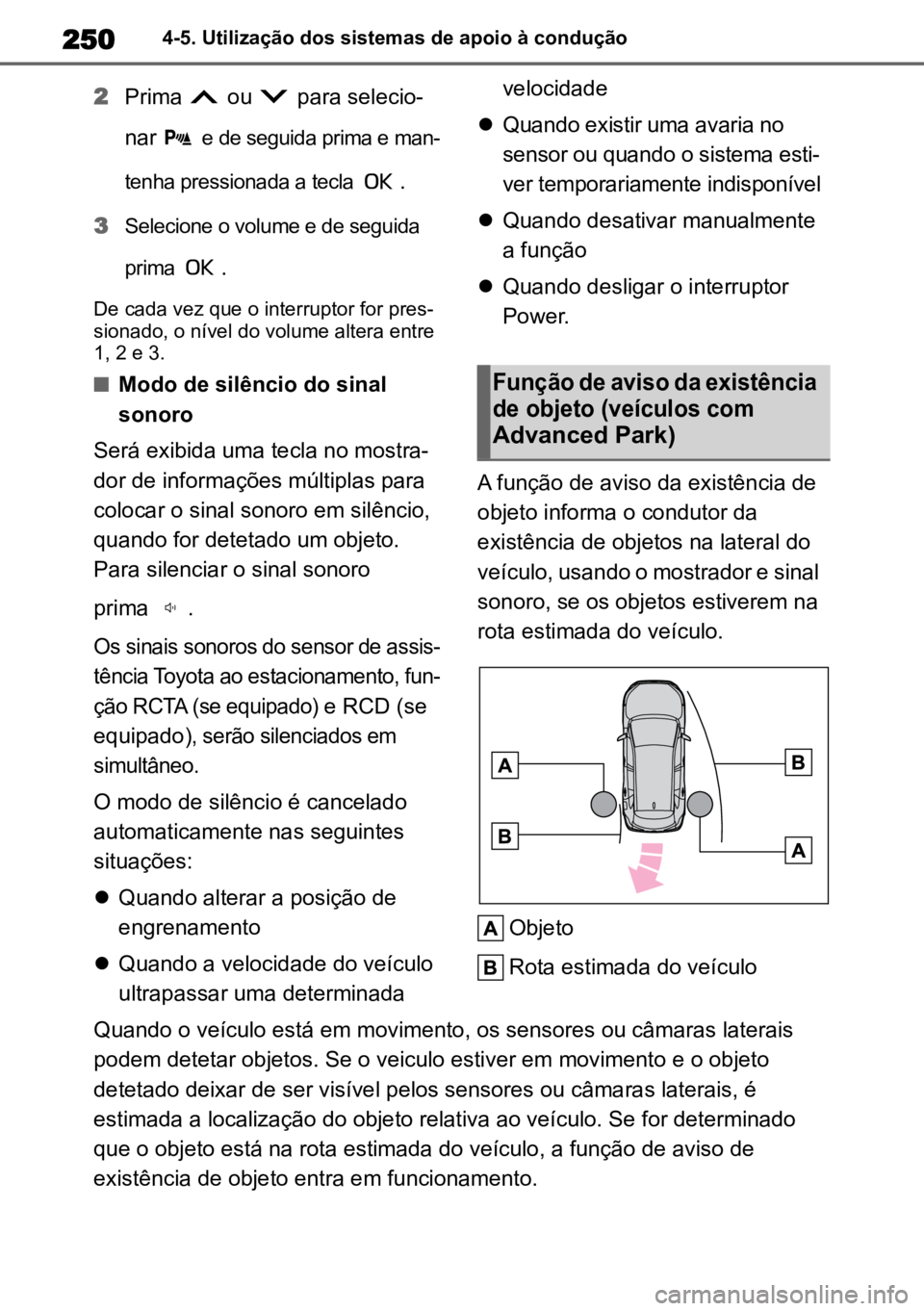

2Prima ou para selecio -
nar
e de seguida prima e man -
tenha pressionada a tecla
.
3
Selecione o volume e de seguida
prima
.
De cada vez que o interruptor for pres -
sionado, o nível do volume altera entre
1, 2 e 3.
nModo de silêncio do sinal
sonoro
Será exibida uma tecla no mostra -
dor de informações múltiplas para
colocar o sinal sonoro em silêncio,
quando for detetado um objeto.
Para silenciar o sinal sonoro
prima .

Os sinais sonoros do sensor de assis -
tência Toyota ao estacionamento, fun -
ção RCTA (se equipado)
e RCD (se
equipado)
, serão silenciados em
simultâneo.

O modo de silêncio é cancelado
automaticamente nas seguintes
situações:
 Quando alterar a posição de
engrenamento
 Quando a velocidade do veículo
ultrapassar uma determinada velocidade
 Quando existir uma avaria no
sensor ou quando o sistema esti -
ver temporariamente indisponível
 Quando desativar manualmente
a função
 Quando desligar o interruptor
Power.
A função de aviso da existência de
objeto informa o condutor da
existência de objetos na lateral do
veículo, usando o mostrador e sinal
sonoro, se os objetos estiverem na
rota estimada do veículo.
Objeto
Rota estimada do veículo
Quando o veículo está em movimento, os sensores ou câmaras laterais
podem detetar objetos. Se o veiculo estiver em movimento e o objeto
detetado deixar de ser visível pelos sensores ou câmaras laterais, é
estimada a localização do objeto relativa ao veículo. Se for determinado
que o objeto está na rota estimada do veículo, a função de aviso de
existência de objeto entra em funcionamento.
Função de aviso da existência
de objeto (veículos com

Advanced Park)

251
4
4-5. Utilização dos sistemas de apoio à condução
Condução
Objeto detetado pelos sensores e câmaras laterais
1 O veículo para e os objetos que se encontram ao longo das laterais do
veículo não são detetados.
2 São detetados objetos enquanto o veículo se move.
3 Mesmo que os objetos estejam fora da área de deteção dos sensores e
das câmaras laterais, é exibido um aviso e soa um sinal sonoro.
nCondições de funcionamento da
função de aviso da existência de
objeto
lO Advanced Park está a funcionar.
lFoi selecionada a posição de
engrenamento R.
lApós ter sido selecionada a posição
de engrenamento D, o veículo
circulou cerca de 7 m ou menos
*.
lFoi pressionado o interruptor da
câmara e o mostrador de vista
panorâmica é exibido.
l É detetado um objeto por um sensor
lateral ou câmara lateral.
*: Se a alavanca de velocidades for alte -
rada de N para D, a função não é
acionada.
nDeteção de objetos ao longo das
laterais do veículo
lOs objetos ao longo das laterais do
veículo não são detetados de
imediato. A localização dos objetos
em relação ao veículo é estimada
após a primeira deteção pelos
sensores da frente ou traseiros, ou
pelas câmaras laterais. Por isso,
quando o interruptor Power for
colocado em ON, mesmo que um objeto esteja na lateral do veículo,
este poderá não ser detetado até que
o veículo seja conduzido durante um
curto espaço de tempo, e os sensores
ou câmaras laterais terminem a
avaliação das áreas nas laterais do
veículo.
lSe for detetado, um veículo, pessoa
ou animal, etc., pelos sensores ou
câmaras laterais, mas de seguida,
deixar de ser detetado por estes, o
sistema assume que o objeto não se
moveu.
nCâmaras
 P.279
AVISO
nFunção de aviso da existência de
objeto
Nas seguintes situações a função
pode não funcionar corretamente,
podendo causar um acidente. Pro -
ceda com cautela.

2524-5. Utilização dos sistemas de apoio à condução

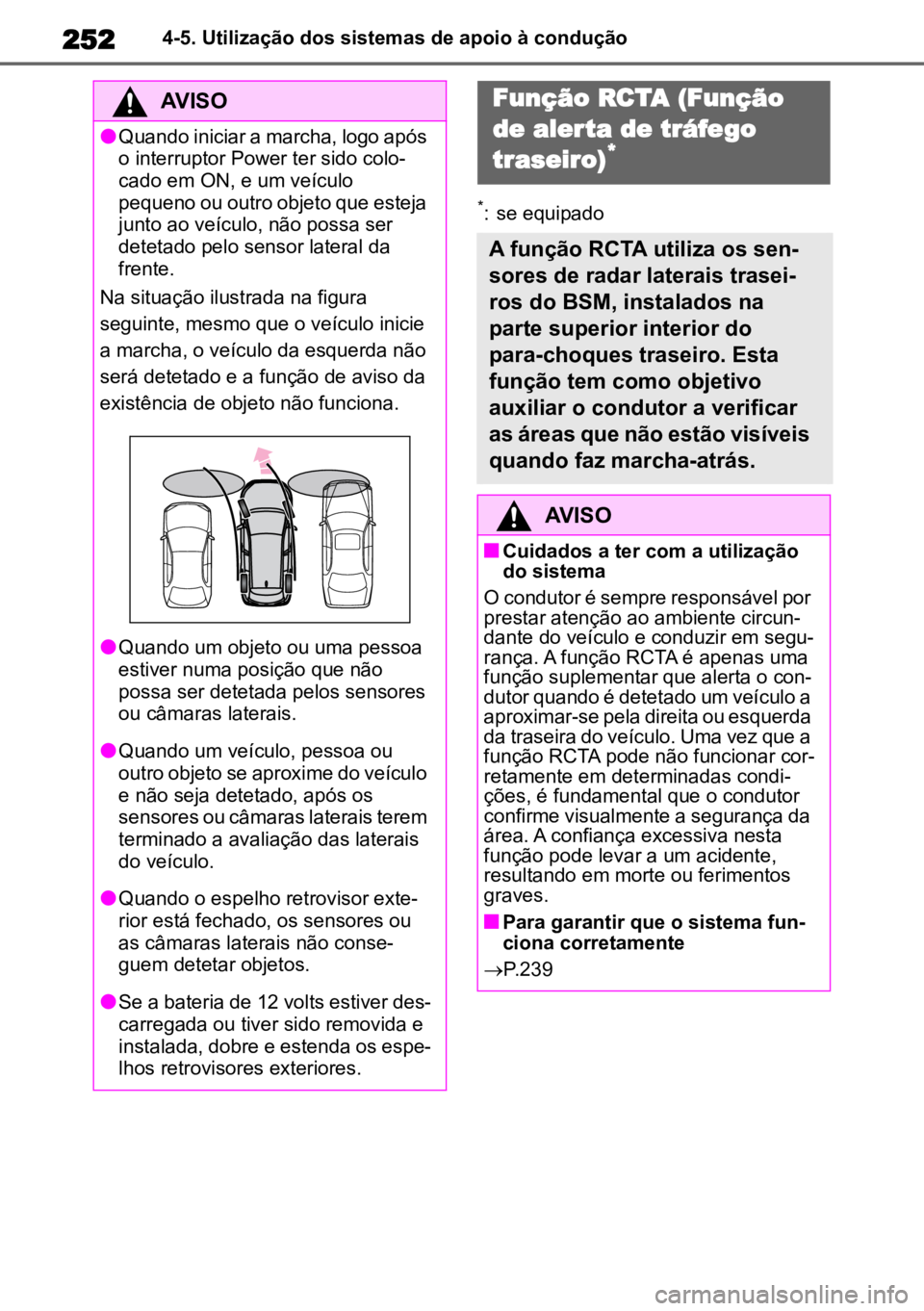

*: se equipado
AVISO
lQuando iniciar a marcha, logo após
o interruptor Power ter sido colo -
cado em ON, e um veículo
pequeno ou outro objeto que esteja
junto ao veículo, não possa ser
detetado pelo sensor lateral da
frente.
Na situação ilustrada na figura
seguinte, mesmo que o veículo inicie
a marcha, o veículo da esquerda não
será detetado e a função de aviso da
existência de objeto não funciona.
lQuando um objeto ou uma pessoa
estiver numa posição que não
possa ser detetada pelos sensores
ou câmaras laterais.
lQuando um veículo, pessoa ou
outro objeto se aproxime do veículo
e não seja detetado, após os
sensores ou câmaras laterais terem
terminado a avaliação das laterais
do veículo.
lQuando o espelho retrovisor exte -
rior está fechado, os sensores ou
as câmaras laterais não conse -
guem detetar objetos.
lSe a bateria de 12 volts estiver des -
carregada ou tiver sido removida e
instalada, dobre e estenda os espe -
lhos retrovisores exteriores.
Função RCTA (Função
de aler ta de tráfego
traseiro)
*
A função RCTA utiliza os sen -
sores de radar laterais trasei -
ros do BSM, instalados na
parte superior interior do
para-choques traseiro. Esta
função tem como objetivo
auxiliar o condutor a verificar
as áreas que não estão visíveis
quando faz marcha-atrás.
AVISO
nCuidados a ter com a utilização
do sistema
O condutor é sempre responsável por
prestar atenção ao ambiente circun -
dante do veículo e conduzir em segu -
rança. A função RCTA é apenas uma
função suplementar que alerta o con-
dutor quando é detetado um veículo a
aproximar-se pela direita ou esquerda
da traseira do veículo. Uma vez que a
função RCTA pode não funcionar cor -
retamente em determinadas condi -
ções, é fundamental que o condutor
confirme visualmente a segurança da
área. A confiança excessiva nesta
função pode levar a um acidente,
resultando em morte ou ferimentos
graves.
nPara garantir que o sistema fun -
ciona corretamente
 P.239

253
4
4-5. Utilização dos sistemas de apoio à condução
Condução
Interruptores de controlo dos
medidores
Liga/desliga a função RCTA.
Indicadores nos espelhos retro-
visores exteriores
Quando é detetado um veículo a apro -
ximar-se do lado direito ou esquerdo da
parte traseira do seu veículo, ambos os
indicadores dos espelhos retrovisores
exteriores piscam.
Ecrã do sistema de áudio
Quando é detetado um veículo a apro -
ximar-se do lado direito ou esquerdo da
parte traseira do seu veículo, o ícone
RCTA ( P.254) do lado detetado é exi -
bido no ecrã do sistema áudio. Esta
ilustração
* mostra um exemplo de um
veículo a aproximar-se de ambos os
lados do seu veículo.
*: Dependendo da versão e equipa- mento do veículo, o ecrã pode ser
diferente desta ilustração.
Indicador de informação de
assistência à condução
Quando o RCTA está desligado, a indi -
cação “Rear Cross Traffic Alert OFF”
será apresentada no mostrador de
informações múltiplas.
Utilize os interruptores de controlo
dos medidores para ativar/desati -
var a função RCTA. ( P.96)
1 Selecione no mostrador de
informações múltiplas e de
seguida prima .
2 Prima ou para selecio -
nar “RCTA” e de seguida prima
.
Quando a função RCTA é desativada, o
indicador de informação da assistência
à
condução ( P.86) acende. De
seguida, a indicação “Rear Cross
Traffic Alert OFF” é apresentada no
mostrador de informações múlti -
plas De cada vez que colocar o
interruptor Power em ON, a função
RCTA é ativada.
nVisibilidade dos indicadores dos
espelhos retrovisores exteriores
Com a luz solar intensa, pode ser difícil
visualizar os indicadores dos espelhos
retrovisores exteriores.
nOuvir o sinal sonoro do RCTA
Pode ser difícil ouvir o sinal sonoro do
RCTA no meio de ruídos elevados, tal
como o volume do áudio elevado.
nFuncionamento do RCTA
A função RCTA utiliza sensores laterais traseiros para detetar veículos a
aproximarem-se do lado direito ou esquerdo da parte traseira do seu veí-
culo, e alertar o condutor da presença destes através do piscar das luzes
Componentes do sistema
Ligar/desligar a função
RCTA
Função RCTA
