TOYOTA COROLLA HATCHBACK 2022 Manuale duso (in Italian)

69
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
Verificare l'installazione del sistema di ritenuta per bambini nel manuale d'uso
accluso al sistema di ritenuta.
Metodo di installazione di un si stema di ritenuta per bambini
Metodo di installazionePagina
Fissaggio mediante cintura di
sicurezzaP. 7 0
Fissaggio mediante ancorag-
gio inferiore ISOFIXP. 7 1
Fissaggio mediante punti di
ancoraggio superioriP. 7 2

701-2. Sicurezza dei bambini
■Installazione del sistema di rite-
nuta per bambini mediante una
cintura di sicurezza
Installare il sistema di ritenuta per bam-
bini in base al manuale d'uso accluso al
sistema di ritenuta per bambini utiliz-
zato.
Se il sistema di ritenuta per bambini
disponibile non rientra nella categoria
“universale” (o le informazioni necessa-
rie non figurano nella tabella), fare rife-
rimento all'“elenco di veicoli” fornito dal
fabbricante del sistema di ritenuta per
bambini per le possibili posizioni di
installazione oppure controllare la com-
patibilità dopo aver chiesto al rivendi-
tore del seggiolino per bambini.
( P.57, 58, 63, 64)
1 Se l'installazione di un sistema di
ritenuta per bambini su un sedile del
passeggero anteriore è inevitabile,
fare riferimento a P.54 per la regola-
zione del sedile del passeggero
anteriore.
2 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini e
può essere rimosso, rimuovere il
poggiatesta.
In caso contrario, portare il poggia-
testa sulla posizione più elevata.
( P.163)
3 Far passare la cintura di sicurezza
attraverso il sistema di ritenuta per
bambini e inserire la piastrina nella
fibbia. Assicurarsi che la cintura non
sia attorcigliata. Fissare saldamente
la cintura di sicurezza al sistema di
ritenuta per bambini seguendo le
istruzioni accluse al sistema di rite-
nuta per bambini.
4 Se il sistema di ritenuta per bambini
utilizzato non è dotato di funzione
lock-off (funzione di bloccaggio
della cintura di si curezza), assicu-
rare il sistema di ritenuta per bam-
bini utilizzando un fermaglio di
chiusura.
5 Dopo aver installato il sistema di
ritenuta per bambini, scuoterlo in
avanti e indietro per assicurarsi che
sia fissato saldamente. ( P. 7 1 )
■Rimozione di un sistema di rite-
nuta per bambini installato con
cintura di sicurezza
Premere il pulsante di sbloccaggio della
fibbia e riavvolgere completamente la
cintura di sicurezza.
Quando si rilascia la fibbia, il sistema di rite-
Sistema di ritenuta per bambini
fissato con una cintura di sicu-
rezza

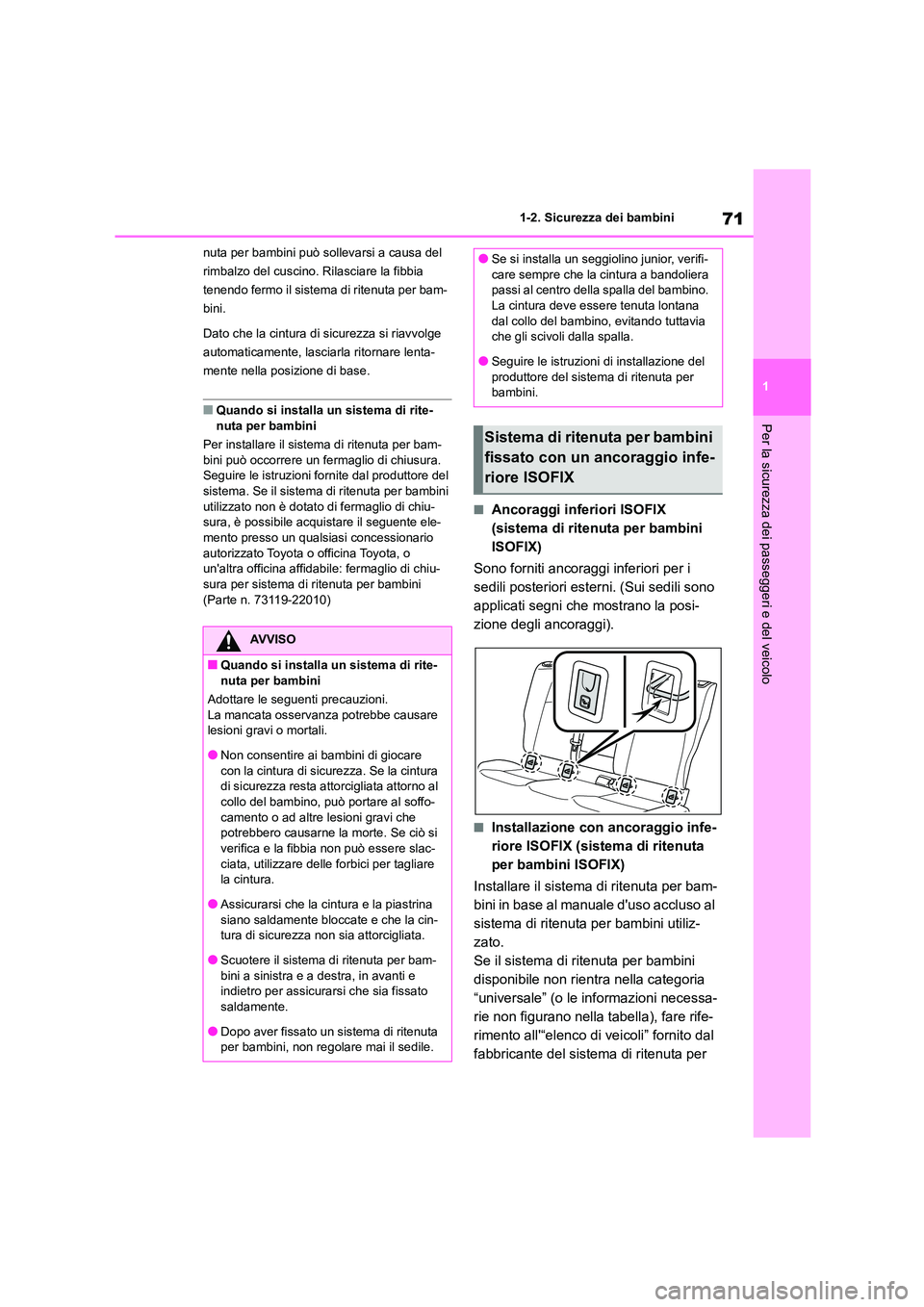

71
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
nuta per bambini può sollevarsi a causa del
rimbalzo del cuscino. Rilasciare la fibbia
tenendo fermo il sistema di ritenuta per bam-
bini.
Dato che la cintura di sicurezza si riavvolge
automaticamente, lasciarla ritornare lenta-
mente nella posizione di base.
■Quando si installa un sistema di rite- nuta per bambini
Per installare il sistema di ritenuta per bam-
bini può occorrere un fermaglio di chiusura.
Seguire le istruzioni fornite dal produttore del sistema. Se il sistema di ritenuta per bambini
utilizzato non è dotato di fermaglio di chiu-
sura, è possibile acqui stare il seguente ele- mento presso un qualsiasi concessionario
autorizzato Toyota o officina Toyota, o
un'altra officina affidabile: fermaglio di chiu- sura per sistema di ritenuta per bambini
(Parte n. 73119-22010)
■Ancoraggi inferiori ISOFIX
(sistema di ritenuta per bambini
ISOFIX)
Sono forniti ancoraggi inferiori per i
sedili posteriori esterni. (Sui sedili sono
applicati segni che mostrano la posi-
zione degli ancoraggi).
■Installazione con ancoraggio infe-
riore ISOFIX (sistema di ritenuta
per bambini ISOFIX)
Installare il sistema di ritenuta per bam-
bini in base al manuale d'uso accluso al
sistema di ritenuta per bambini utiliz-
zato.
Se il sistema di ritenuta per bambini
disponibile non rientra nella categoria
“universale” (o le informazioni necessa-
rie non figurano nella tabella), fare rife-
rimento all'“elenco di veicoli” fornito dal
fabbricante del sistema di ritenuta per
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Adottare le seguenti precauzioni. La mancata osservanza potrebbe causare
lesioni gravi o mortali.
●Non consentire ai bambini di giocare con la cintura di sicurezza. Se la cintura
di sicurezza resta attorcigliata attorno al
collo del bambino, può portare al soffo- camento o ad altre lesioni gravi che
potrebbero causarne la morte. Se ciò si
verifica e la fibbia non può essere slac- ciata, utilizzare delle forbici per tagliare
la cintura.
●Assicurarsi che la cintura e la piastrina siano saldamente bloccate e che la cin-
tura di sicurezza non sia attorcigliata.
●Scuotere il sistema di ritenuta per bam- bini a sinistra e a destra, in avanti e
indietro per assicura rsi che sia fissato
saldamente.
●Dopo aver fissato un sistema di ritenuta
per bambini, non regolare mai il sedile.
●Se si installa un seggi olino junior, verifi-
care sempre che la cintura a bandoliera
passi al centro della spalla del bambino. La cintura deve essere tenuta lontana
dal collo del bambino, evitando tuttavia
che gli scivoli dalla spalla.
●Seguire le istruzioni di installazione del
produttore del sistema di ritenuta per
bambini.
Sistema di ritenuta per bambini
fissato con un ancoraggio infe-
riore ISOFIX

721-2. Sicurezza dei bambini
bambini per le possibili posizioni di
installazione oppure controllare la com-
patibilità dopo aver chiesto al rivendi-
tore del seggiolino per bambini.
( P.57, 58, 63, 64)
1 Se il poggiatesta interferisce con il
sistema di ritenuta per bambini e
può essere rimosso, rimuovere il
poggiatesta.
In caso contrario, portare il poggia-
testa sulla posizione più elevata.
( P.163)
2 Rimuovere le coperture degli anco-
raggi e installare il sistema di rite-
nuta per bambini sul sedile.
Le barre sono installate dietro le coperture
degli ancoraggi.
3 Dopo aver installato il sistema di
ritenuta per bambini, scuoterlo in
avanti e indietro per assicurarsi che
sia fissato saldamente. ( P. 7 1 )
■Quando si utilizza “TOYOTA DUO
PLUS” (per i paesi dell'America Latina*)
Regolarlo nella posizione più reclinata.*: Guadalupa, Martinica e Guyana francese
■Quando si utilizza “MIDI 2” (per i paesi
dell'America Latina*)
Regolare l'asta di supporto e i connettori
ISOFIX nel modo seguente:
1 Bloccare i connettori ISOFIX dove si
possa vedere il numero 2.
2 Bloccare l'asta di supporto dove si pos-
sano vedere 5 fori.
*: Guadalupa, Martinica e Guyana francese
■Punti di ancoraggio superiori
Sono forniti punti di ancoraggio supe-
riori per i sedili posteriori esterni.
Utilizzare i punti di ancoraggio superiori
per fissare la cinghia superiore.
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
●Dopo aver fissato un sistema di ritenuta
per bambini, non regolare mai il sedile.
●Quando si usano gli ancoraggi inferiori,
assicurarsi che non vi siano oggetti
estranei attorno ai punti di ancoraggio e che la cintura di sicurezza non resti
intrappolata dietro il sistema di ritenuta
per bambini.
●Seguire le istruzioni di installazione del
produttore del sistema di ritenuta per
bambini.
Uso di un punto di ancoraggio
superiore

73
1
1-2. Sicurezza dei bambini
Per la sicurezza dei passeggeri e del veicolo
Punti di ancoraggio superiori
Cinghia superiore
■Fissaggio della cinghia superiore
ai punti di ancoraggio superiori
Installare il sistema di ritenuta per bam-
bini in base al manuale d'uso accluso al
sistema di ritenuta per bambini utiliz-
zato.
1 Regolare il poggiatesta alla posi-
zione più alta.
Se il poggiatesta interferisce con l'installa-
zione del sistema di ritenuta per bambini o della cinghia superiore e può essere
rimosso, rimuovere il poggiatesta. ( P.163)
2Inserire il gancio nel punto di anco-
raggio superiore e tendere la cin-
ghia superiore.
Assicurarsi che la cinghia superiore sia sal- damente inserita. ( P. 7 1 )
Quando si installa il sistema di ritenuta per
bambini con il poggiatesta sollevato, avere cura di far passare la cinghia superiore sotto
il poggiatesta.
Gancio
Cinghia superiore
AVVISO
■Quando si installa un sistema di rite-
nuta per bambini
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare lesioni gravi o mortali.
●Fissare saldamente la cinghia superiore
e accertarsi che la cintura non sia attor- cigliata.
●Fissare la cinghia superiore esclusiva-
mente ai punti di ancoraggio superiori.
●Dopo aver fissato un sistema di ritenuta
per bambini, non regolare mai il sedile.
●Seguire le istruzioni di installazione del produttore del sistema di ritenuta per
bambini.
●Quando si installa il sistema di ritenuta per bambini con il poggiatesta sollevato,
dopo aver sollevato il poggiatesta e fis-
sato il punto di ancoraggio superiore, non abbassare il poggiatesta.

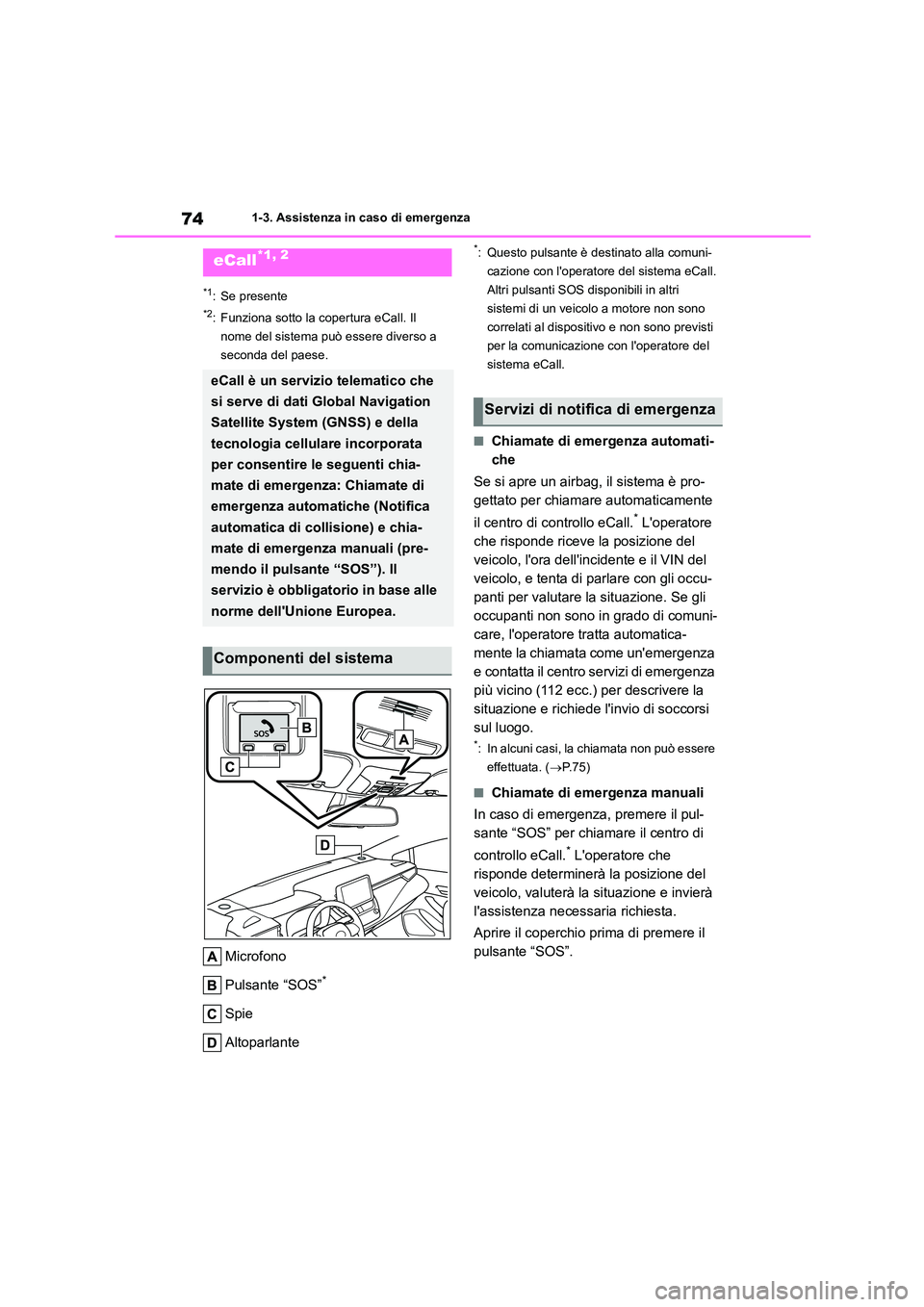

741-3. Assistenza in caso di emergenza
1-3.Assistenza in caso di emergenza
*1: Se presente
*2: Funziona sotto la copertura eCall. Il
nome del sistema può essere diverso a
seconda del paese.
Microfono
Pulsante “SOS”*
Spie
Altoparlante
*: Questo pulsante è destinato alla comuni-
cazione con l'operatore del sistema eCall.
Altri pulsanti SOS disponibili in altri
sistemi di un veicolo a motore non sono
correlati al dispositivo e non sono previsti
per la comunicazione con l'operatore del
sistema eCall.
■Chiamate di emergenza automati-
che
Se si apre un airbag, il sistema è pro-
gettato per chiamare automaticamente
il centro di controllo eCall.* L'operatore
che risponde riceve la posizione del
veicolo, l'ora dell'incidente e il VIN del
veicolo, e tenta di parlare con gli occu-
panti per valutare la situazione. Se gli
occupanti non sono in grado di comuni-
care, l'operatore tratta automatica-
mente la chiamata come un'emergenza
e contatta il centro servizi di emergenza
più vicino (112 ecc.) per descrivere la
situazione e richiede l'invio di soccorsi
sul luogo.
*: In alcuni casi, la chiamata non può essere
effettuata. ( P.75)
■Chiamate di emergenza manuali
In caso di emergenza, premere il pul-
sante “SOS” per chiamare il centro di
controllo eCall.* L'operatore che
risponde determinerà la posizione del
veicolo, valuterà la situazione e invierà
l'assistenza necessaria richiesta.
Aprire il coperchio prima di premere il
pulsante “SOS”.
eCall*1, 2
eCall è un servizio telematico che
si serve di dati Global Navigation
Satellite System (GNSS) e della
tecnologia cellulare incorporata
per consentire le seguenti chia-
mate di emergenza: Chiamate di
emergenza automatiche (Notifica
automatica di collisione) e chia-
mate di emergenza manuali (pre-
mendo il pulsante “SOS”). Il
servizio è obbligatorio in base alle
norme dell'Unione Europea.
Componenti del sistema
Servizi di notifica di emergenza

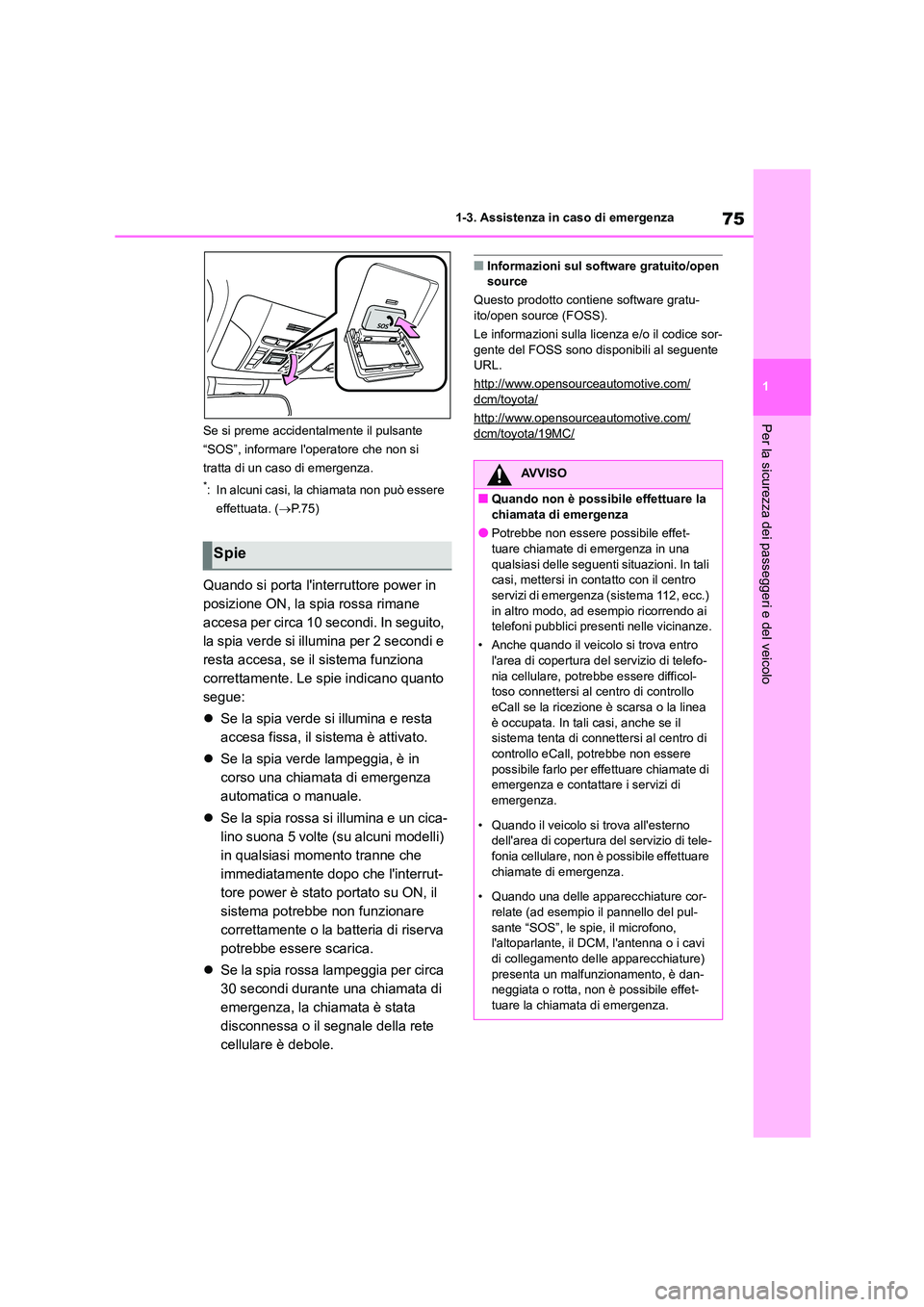

75
1
1-3. Assistenza in caso di emergenza
Per la sicurezza dei passeggeri e del veicoloSe si preme accidentalmente il pulsante
“SOS”, informare l'operatore che non si
tratta di un caso di emergenza.
*: In alcuni casi, la chiamata non può essere
effettuata. ( P. 7 5 )
Quando si porta l'interruttore power in
posizione ON, la spia rossa rimane
accesa per circa 10 secondi. In seguito,
la spia verde si illumina per 2 secondi e
resta accesa, se il sistema funziona
correttamente. Le spie indicano quanto
segue:
 Se la spia verde si illumina e resta
accesa fissa, il si stema è attivato.
 Se la spia verde lampeggia, è in
corso una chiamata di emergenza
automatica o manuale.
 Se la spia rossa si illumina e un cica-
lino suona 5 volte (su alcuni modelli)
in qualsiasi momento tranne che
immediatamente dopo che l'interrut-
tore power è stato portato su ON, il
sistema potrebbe non funzionare
correttamente o la batteria di riserva
potrebbe essere scarica.
 Se la spia rossa lampeggia per circa
30 secondi durante una chiamata di
emergenza, la chiamata è stata
disconnessa o il segnale della rete
cellulare è debole.
■Informazioni sul software gratuito/open source
Questo prodotto contiene software gratu-
ito/open source (FOSS).
Le informazioni sulla lic enza e/o il codice sor-
gente del FOSS sono disponibili al seguente URL.
http://www.opensourceautomotive.com/
dcm/toyota/
http://www.opensourceautomotive.com/
dcm/toyota/19MC/
Spie
AVVISO
■Quando non è possibile effettuare la
chiamata di emergenza
●Potrebbe non essere possibile effet-
tuare chiamate di emergenza in una
qualsiasi delle seguenti situazioni. In tali casi, mettersi in contatto con il centro
servizi di emergenza (sistema 112, ecc.)
in altro modo, ad esempio ricorrendo ai telefoni pubblici pres enti nelle vicinanze.
• Anche quando il veicolo si trova entro
l'area di copertura del servizio di telefo-
nia cellulare, potrebbe essere difficol- toso connettersi al centro di controllo
eCall se la ricezione è scarsa o la linea
è occupata. In tali casi, anche se il sistema tenta di connettersi al centro di
controllo eCall, potrebbe non essere
possibile farlo per effettuare chiamate di emergenza e contattare i servizi di
emergenza.
• Quando il veicolo si trova all'esterno dell'area di copertura del servizio di tele-
fonia cellulare, non è possibile effettuare
chiamate di emergenza.
• Quando una delle apparecchiature cor-
relate (ad esempio il pannello del pul-
sante “SOS”, le spie, il microfono, l'altoparlante, il DCM, l'antenna o i cavi
di collegamento delle apparecchiature)
presenta un malfunzionamento, è dan- neggiata o rotta, non è possibile effet-
tuare la chiamata di emergenza.

761-3. Assistenza in caso di emergenza

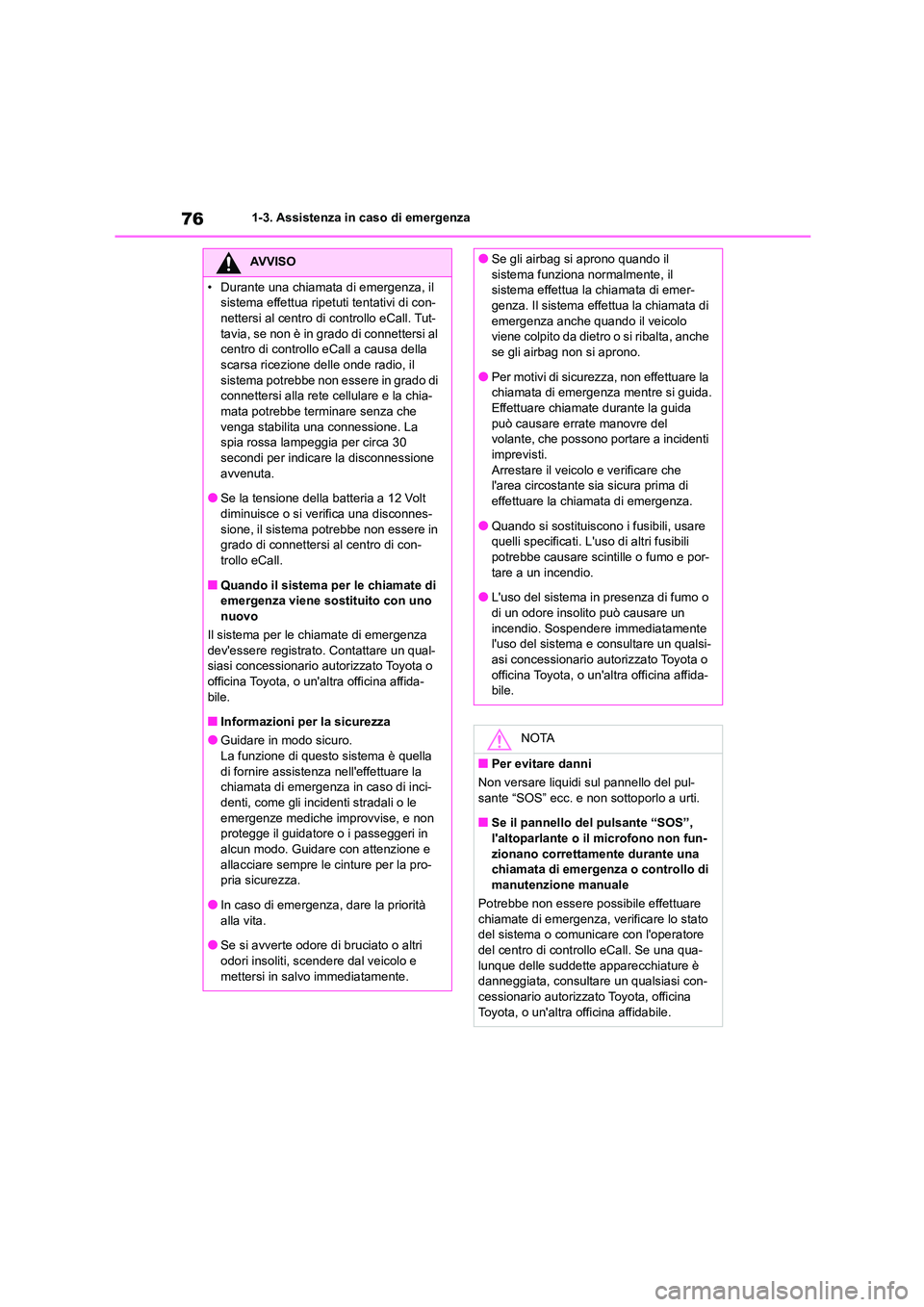

AVVISO
• Durante una chiamata di emergenza, il
sistema effettua ripetuti tentativi di con-
nettersi al centro di controllo eCall. Tut- tavia, se non è in grado di connettersi al
centro di controllo eCall a causa della
scarsa ricezione delle onde radio, il sistema potrebbe non essere in grado di
connettersi alla rete cellulare e la chia-
mata potrebbe terminare senza che venga stabilita una connessione. La
spia rossa lampeggia per circa 30
secondi per indica re la disconnessione avvenuta.
●Se la tensione della batteria a 12 Volt
diminuisce o si verifica una disconnes- sione, il sistema potrebbe non essere in
grado di connettersi al centro di con-
trollo eCall.
■Quando il sistema per le chiamate di
emergenza viene sostituito con uno
nuovo
Il sistema per le chiamate di emergenza dev'essere registrato. Contattare un qual-
siasi concessionario autorizzato Toyota o
officina Toyota, o un'altra officina affida-
bile.
■Informazioni per la sicurezza
●Guidare in modo sicuro.
La funzione di questo sistema è quella
di fornire assistenza nell'effettuare la chiamata di emergenz a in caso di inci-
denti, come gli incidenti stradali o le
emergenze mediche improvvise, e non protegge il guidatore o i passeggeri in
alcun modo. Guidare con attenzione e
allacciare sempre le cinture per la pro- pria sicurezza.
●In caso di emergenza, dare la priorità
alla vita.
●Se si avverte odore di bruciato o altri
odori insoliti, scendere dal veicolo e
mettersi in salvo immediatamente.
●Se gli airbag si aprono quando il
sistema funziona normalmente, il
sistema effettua la chiamata di emer- genza. Il sistema effettua la chiamata di
emergenza anche quando il veicolo
viene colpito da dietro o si ribalta, anche se gli airbag non si aprono.
●Per motivi di sicurezza, non effettuare la
chiamata di emergenza mentre si guida. Effettuare chiamate durante la guida
può causare errate manovre del
volante, che possono portare a incidenti
imprevisti. Arrestare il veicolo e verificare che
l'area circostante sia sicura prima di
effettuare la chiamata di emergenza.
●Quando si sostituiscono i fusibili, usare
quelli specificati. L'us o di altri fusibili
potrebbe causare scintille o fumo e por- tare a un incendio.
●L'uso del sistema in presenza di fumo o
di un odore insolito può causare un incendio. Sospendere immediatamente
l'uso del sistema e consultare un qualsi-
asi concessionario autorizzato Toyota o officina Toyota, o un'altra officina affida-
bile.
NOTA
■Per evitare danni
Non versare liquidi sul pannello del pul-
sante “SOS” ecc. e non sottoporlo a urti.
■Se il pannello del pulsante “SOS”, l'altoparlante o il microfono non fun-
zionano correttamente durante una
chiamata di emergenza o controllo di manutenzione manuale
Potrebbe non essere possibile effettuare
chiamate di emergenza, verificare lo stato
del sistema o comunicare con l'operatore del centro di controllo eCall. Se una qua-
lunque delle suddette apparecchiature è
danneggiata, consulta re un qualsiasi con- cessionario autorizzato Toyota, officina
Toyota, o un'altra officina affidabile.

77
1
1-3. Assistenza in caso di emergenza
Per la sicurezza dei passeggeri e del veicolo
■Flusso di elaborazione dei dati
Server
Archiviazione
Elaborazione
DCM
1 Il cliente attiva il servizio sul portale clienti Toyota e accetta le condizioni del ser-
vizio conformemente al GDPR.
2 Il server attiva il servizio nel DCM e definisce i dati del veicolo da raccogliere.
3 I dati del veicolo definiti vengono raccolti dal DCM.
4 I dati vengono condivisi con il server.
5 I dati vengono archiviati nel server.
6 I dati vengono elaborati nel server per la fornitura del servizio.
7 I dati elaborati vengono presentati al cliente.
Per un elenco dei servizi idonei, visitare il portale clienti Toyota.
Panoramica del sistema del servizio aggiunto

781-3. Assistenza in caso di emergenza
Regolamento di esecuzione
Regolamento di esecuzione Allegato1 PARTE3 Informazioni utenteConformità
1. DESCRIZIONE DEL SISTEMA DI BORDO ECALL
1.1.Panoramica del sistema di bordo eCall basato sul 112,
funzionamento e funzionalitàO
1.2.Il servizio eCall basato sul 112 è un servizio pubblico di
interesse generale, accessibile gratuitamente.O
1.3.
Il sistema di bordo eCall basato sul 112 è attivato per
impostazione predefinita. Viene attivato automatica-
mente per mezzo di sensori in stallati nel veicolo se si
verifica un incidente grave. Viene attivato automatica-
mente anche quando il veicolo è dotato di un sistema
TPS che non funziona in caso di incidente grave.
O
1.4.
Il sistema di bordo eCall basato sul 112 può inoltre
essere attivato manualmente, se necessario. Istruzioni
per l'attivazione manuale del sistema
O
1.5.
In caso di grave malfunzionamento che disattiva il
sistema di bordo eCall basato sul 112, viene emesso il
seguente avviso agli occupanti del veicolo
O
2. INFORMAZIONI SUL TRATTAMENTO DEI DATI
