TOYOTA COROLLA HATCHBACK 2022 Manuale duso (in Italian)

2
99
2
Informazioni di stato e indicatori del veicolo
Informazioni di stato e
indicatori del veicolo
.2-1. Quadro strumenti
Spie di avvertimento e indicatori
............................................ 100
Indicatori e strumenti (display da
4,2 pollici) ............................ 105
Indicatori e strumenti (display da 7
pollici) .................................. 109
Display multifunzione............. 115
Display head-up..................... 124
Schermata di monitoraggio ener-
gia/consumi ......................... 128

1002-1. Quadro strumenti
2-1.Quadro strumenti
A scopo esplicativo, le seguenti figure mostrano tutte le spie di avvertimento e gli
indicatori accesi.
Display da 4,2 pollici
Display da 7 pollici (quando è visualizzato il tachimetro analogico)
Spie di avver timento e indicatori
Le spie di avvertimento e gli indicatori sul quadro strumenti, sul pannello
centrale e sugli specchietti retrovisori esterni informano il guidatore sullo
stato dei vari sistemi del veicolo.
Spie di avvertimento e indicatori presenti sul quadro strumenti

101
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
Display da 7 pollici (quando è visualizzato il tachimetro digitale)
Display da 7 pollici (quando è visualizzato il tachimetro digital+) (se presente)
Le spie di avvertimento informano il
guidatore sui malfunzionamenti nei
sistemi indicati del veicolo.
Spie di avvertimento
(Rosso)
Spia di avvertimento impianto
frenante*1 ( P.506)
(Giallo)
Spia di avvertimento impianto
frenante*1 ( P.506)
Spia di avvertimento alta tempe-
ratura del refrigerante*2
( P.507)
Spia di avvertimento surriscalda-
mento sistema ibrido*2 ( P.507)
Spia di avvertimento sistema di
carica*1 ( P.507)
Spia di avvertimento bassa pres-
sione olio motore*2 ( P.507)
Spia guasto*1 ( P.508)

1022-1. Quadro strumenti
*1: Queste spie si accendono quando l'inter-
ruttore power viene portato su ON per
indicare che è in corso una verifica del
sistema. Si spegneranno dopo l'avvia-
mento del sistema ibrido o dopo alcuni
secondi. Potrebbe esserci un malfunzio-
namento in un sistema se le spie non si
accendono o se non si spengono. Fare
ispezionare il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
*2: Questa spia si illumina sul display multi-
funzione.
Gli indicatori informano il guidatore
sullo stato operativo dei vari sistemi del
veicolo.
Spia di avvertimento SRS*1
( P.508)
Spia di avvertimento ABS*1
( P.508)
Spia di avvertimento sistema di
override del freno/Spia di avver-
timento controllo guida-par-
tenza*2 ( P.509)
(Rosso)
Spia di avvertimento sistema
servosterzo elettrico*1 ( P.509)
(Giallo)
Spia di avvertimento sistema
servosterzo elettrico*1 ( P.509)
Spia di avvertimento basso
livello carburante ( P.509)
Spia di promemoria cintura di
sicurezza guidatore e passeg-
gero anteriore ( P.510)
Spie di promemoria cinture
di sicurezza passeggeri
posteriori ( P.510) Spia di avvertimento pressione
pneumatici*1 (se presente)
( P.511)
(Arancione)
Indicatore LTA (se presente)
( P.511)
(Lampeggia)
Indicatore sensore parcheggio
assistito Toyota OFF*1 (se pre-
sente) ( P.511)
(Lampeggia)
Indicatore RCTA OFF*1 (se pre-
sente) ( P.513)
(Lampeggia)
Indicatore PKSB OFF*1 (se pre-
sente) ( P.512)
(Lampeg- giante o illu-minata)
Spia di avvertimento PCS*1 (se
presente) ( P.513)
Indicatore pattinamento*1
( P.513)
(Lampeggia)
Spia freno di stazionamento
( P.513)
(Lampeggia)
Indicatore del mantenimento
freni attivo*1 ( P.514)
AVVISO
■Se la spia di avvertimento di un
sistema di sicurezza non si accende
Se la spia di un sistema di sicurezza, ad
esempio la spia di avvertimento ABS o la spia di avvertimento SRS, non si accende
all'avviamento del sistema ibrido, potrebbe
significare che questi sistemi non sono disponibili e pertanto non sono in grado di
offrire la necessaria protezione in caso
d'incidente, con cons eguente possibilità di lesioni gravi o mortali. In tal caso, fare
ispezionare immediatamente il veicolo da
un qualsiasi concessionario autorizzato Toyota o officina Toyota, o un'altra officina
affidabile.
Indicatori

103
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
Indicatore di direzione ( P.206)
Indicatore fanali posteriori
( P.212)
Indicatore abbaglianti ( P.213)
Indicatore sistema abbaglianti
adattivi (se presente) ( P.218)
Indicatore abbaglianti automa-
tici (se presente) ( P.215)
Indicatore fendinebbia (se pre-
senti) ( P.221)
Indicatore retronebbia (se pre-
senti) ( P.221)
Spia di avvertimento PCS*1, 2
(se presente) ( P.243)
Indicatore regolatore della velo-
cità di crociera (se presente)
( P.258, 269)
Indicatore regolatore della velo-
cità di crociera a radar dinamico
(se presente) ( P.258)
Indicatore regolatore della velo-
cità di crociera “SET” (se pre-
sente) ( P.258, 269)
*3
Indicatore LTA (se presente)
( P.253)
Indicatori specchietti retrovisori
esterni BSM*4, 5, 6 (se presenti)
( P.279)
Indicatore BSM (se presente)
( P.279)
Indicatore sensore parcheggio
assistito Toyota OFF*1, 2 (se pre-
sente) ( P.295)
Indicatore RCTA OFF*1, 2 (se
presente) ( P.304)
Indicatore PKSB OFF*1, 2 (se
presente) ( P.310)
Indicatore limitatore di velocità
(se presente) ( P.272)
Indicatore S-IPA*1 (se presente)
( P.322)
(Lampeggia)
Indicatore pattinamento*1
( P.349)
Indicatore VSC OFF*1, 2
( P.350)
Indicatore sistema di aper-
tura/avviamento intelligente*7
( P.193)
Indicatore “READY” ( P.193)
Indicatore modalità di guida EV
( P.197)
Spia freno di stazionamento
( P.207)
Indicatore del mantenimento
freni in standby*1 ( P.210)
Indicatore del mantenimento
freni attivo*1 ( P.210)
Indicatore EV ( P.85)
Indicatore di bassa temperatura
esterna*8 ( P.105, 109)
Indicatore di sicurezza ( P.93,
95)
Indicatore “PASSENGER
AIR BAG”*1, 9 ( P.50)
Indicatore modalità di guida Eco
( P.346)
Indicatore modalità Sport (se
presente) ( P.346)
Indicatore modalità personaliz-
zata (se presente) ( P.346)
Indicatore modalità comfort (se
presente) ( P.346)

1042-1. Quadro strumenti
*1: Queste spie si accendono quando l'inter-
ruttore power viene portato su ON per
indicare che è in corso una verifica del
sistema. Si spegneranno dopo l'avvia-
mento del sistema ibrido o dopo alcuni
secondi. Potrebbe esserci un malfunzio-
namento in un sistema se le spie non si
accendono o se non si spengono. Fare
ispezionare il veicol o da un qualsiasi con-
cessionario autorizzato Toyota o officina
Toyota, o un'altra officina affidabile.
*2: Questa spia si accende quando il
sistema è disattivato.
*3: A seconda delle c ondizioni di funziona-
mento, il colore e lo stato illuminato/lam-
peggiante della spia cambiano.
*4: Veicoli senza funzione RCTA:
Per confermare il funzionamento, gli indica-
tori specchietti retrovisori esterni BSM si
accendono nelle seguenti situazioni:
• Quando l'interruttore power è su ON, la
funzione BSM viene attivata in sul
display multifunzione.
• Quando la funzione BSM è attivata in
sul display multifunzione, l'interruttore
power è su ON.
Se il sistema funziona correttamente, gli
indicatori specchietti retrovisori esterni BSM si spengono dopo alcuni secondi.
Se gli indicatori specch ietti retrovisori esterni
BSM non si accendono o non si spengono,
ci potrebbe essere un malfunzionamento nel sistema.
In tal caso, fare ispezionare il veicolo da un
qualsiasi concessionario autorizzato Toyota
o officina Toyota, o un' altra officina affidabile.*5: Veicoli con funzione RCTA:
Queste spie si accendono quando l'interrut-
tore power viene portato su ON per indicare
che è in corso una verifica del sistema. Si
spegneranno dopo l'avviamento del sistema
ibrido o dopo alcuni secondi. Potrebbe
esserci un malfunzionamento in un sistema
se le spie non si accendono o se non si
spengono. Fare ispezionare il veicolo da un
qualsiasi concessionario autorizzato Toyota
o officina Toyota, o un'altra officina affidabile.
*6: Questa spia si acc ende sugli specchietti
retrovisori esterni.
*7: Questa spia si illumina sul display multi-
funzione.
*8: Quando la temperatura esterna è di circa
3°C o inferiore, questo indicatore lam-
peggia per circa 10 secondi, quindi
rimane acceso.
*9: Questa spia si accende sul pannello cen-
trale.
Indicatore modalità Sport S (se
presente) ( P.346)
Indicatore modalità Sport S+ (se
presente) ( P.346)

105
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo

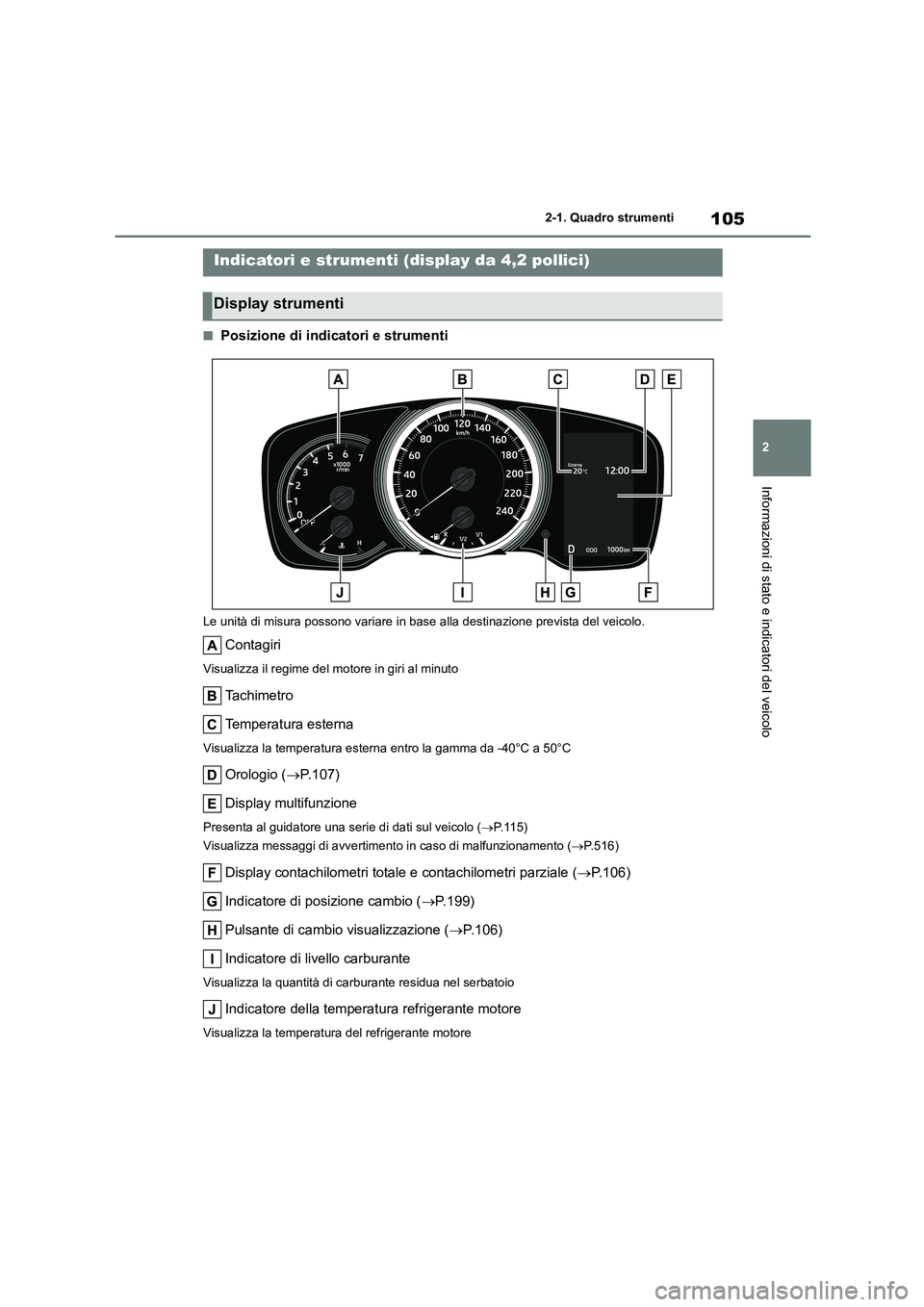

■Posizione di indicatori e strumenti
Le unità di misura possono variare in base alla destinazione prevista del veicolo.
Contagiri
Visualizza il regime del motore in giri al minuto
Ta c h i m e t r o
Temperatura esterna
Visualizza la temperatura esterna entro la gamma da -40°C a 50°C
Orologio ( P.107)
Display multifunzione
Presenta al guidatore una serie di dati sul veicolo ( P.115)
Visualizza messaggi di avvertimento in caso di malfunzionamento ( P.516)
Display contachilometri totale e contachilometri parziale (P.106)
Indicatore di posizione cambio ( P.199)
Pulsante di cambio visualizzazione ( P.106)
Indicatore di livello carburante
Visualizza la quantità di car burante residua nel serbatoio
Indicatore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore
Indicatori e strumenti (display da 4,2 pollici)
Display strumenti

1062-1. Quadro strumenti

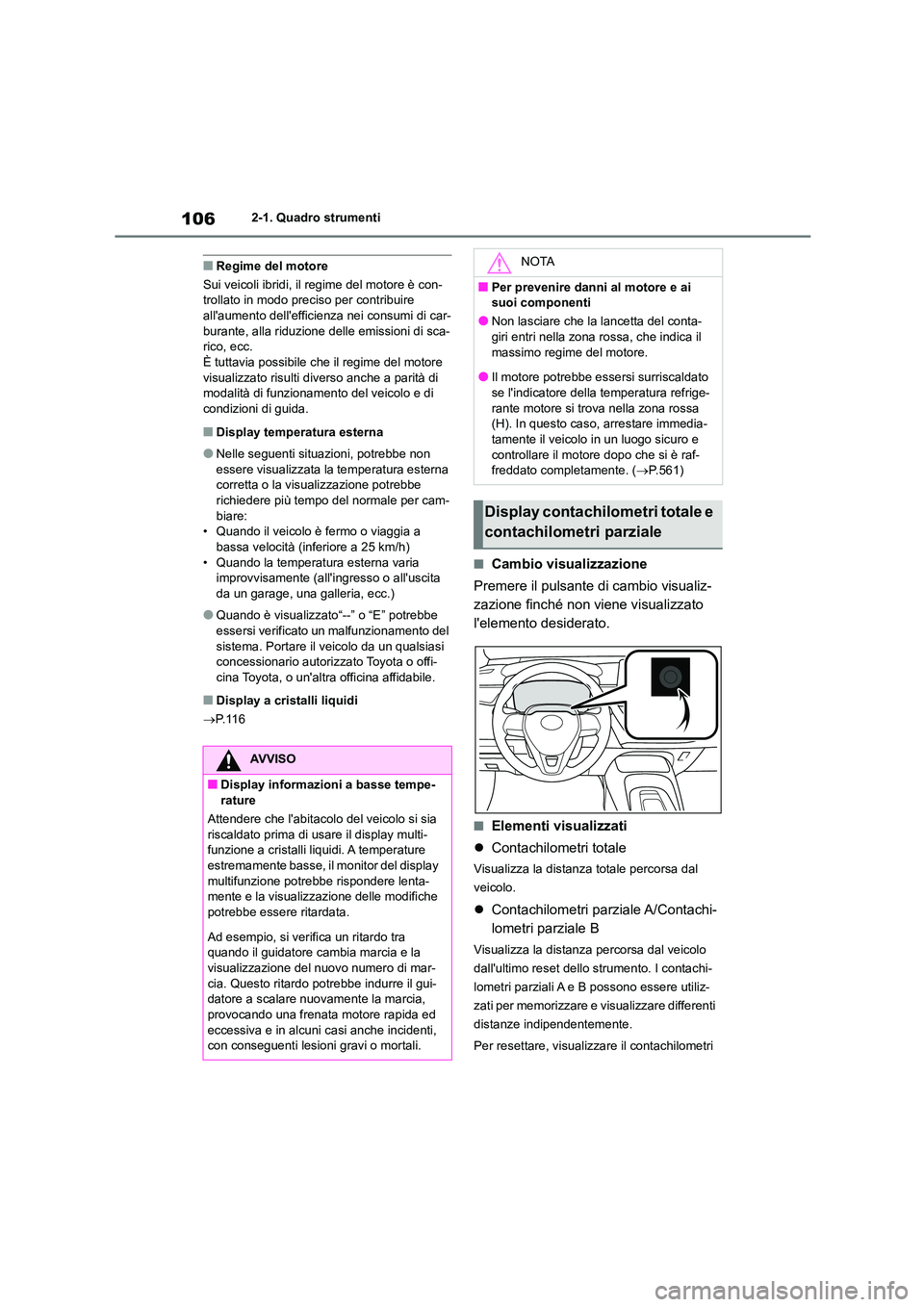

■Regime del motore
Sui veicoli ibridi, il regime del motore è con- trollato in modo preciso per contribuire
all'aumento dell'efficienz a nei consumi di car-
burante, alla riduzione delle emissioni di sca- rico, ecc.
È tuttavia possibile che il regime del motore
visualizzato risulti diverso anche a parità di modalità di funzionamento del veicolo e di
condizioni di guida.
■Display temperatura esterna
●Nelle seguenti situazioni, potrebbe non
essere visualizzata la temperatura esterna
corretta o la visualizzazione potrebbe richiedere più tempo del normale per cam-
biare:
• Quando il veicolo è fermo o viaggia a bassa velocità (inferiore a 25 km/h)
• Quando la temperatura esterna varia
improvvisamente (all'i ngresso o all'uscita da un garage, una galleria, ecc.)
●Quando è visualizzato“--” o “E” potrebbe essersi verificato un malfunzionamento del
sistema. Portare il veicolo da un qualsiasi
concessionario autorizzato Toyota o offi- cina Toyota, o un'altra officina affidabile.
■Display a cristalli liquidi
 P. 1 1 6
■Cambio visualizzazione
Premere il pulsante di cambio visualiz-
zazione finché non viene visualizzato
l'elemento desiderato.
■Elementi visualizzati
 Contachilometri totale
Visualizza la distanza totale percorsa dal
veicolo.
 Contachilometri parziale A/Contachi-
lometri parziale B
Visualizza la distanz a percorsa dal veicolo
dall'ultimo reset dello strumento. I contachi-
lometri parziali A e B possono essere utiliz-
zati per memorizzare e vi sualizzare differenti
distanze indipendentemente.
Per resettare, visualizza re il contachilometri
AVVISO
■Display informazioni a basse tempe-
rature
Attendere che l'abitacol o del veicolo si sia
riscaldato prima di usare il display multi- funzione a cristalli liquidi. A temperature
estremamente basse, il monitor del display
multifunzione potrebbe rispondere lenta- mente e la visualizza zione delle modifiche
potrebbe essere ritardata.
Ad esempio, si verifica un ritardo tra quando il guidatore cambia marcia e la
visualizzazione del nuovo numero di mar-
cia. Questo ritardo potrebbe indurre il gui- datore a scalare nuovamente la marcia,
provocando una frenata motore rapida ed
eccessiva e in alcuni casi anche incidenti, con conseguenti lesioni gravi o mortali.
NOTA
■Per prevenire danni al motore e ai
suoi componenti
●Non lasciare che la lancetta del conta-
giri entri nella zona rossa, che indica il massimo regime del motore.
●Il motore potrebbe essersi surriscaldato
se l'indicatore della temperatura refrige- rante motore si trova nella zona rossa
(H). In questo caso, arrestare immedia-
tamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raf-
freddato completamente. ( P.561)
Display contachilometri totale e
contachilome tri parziale

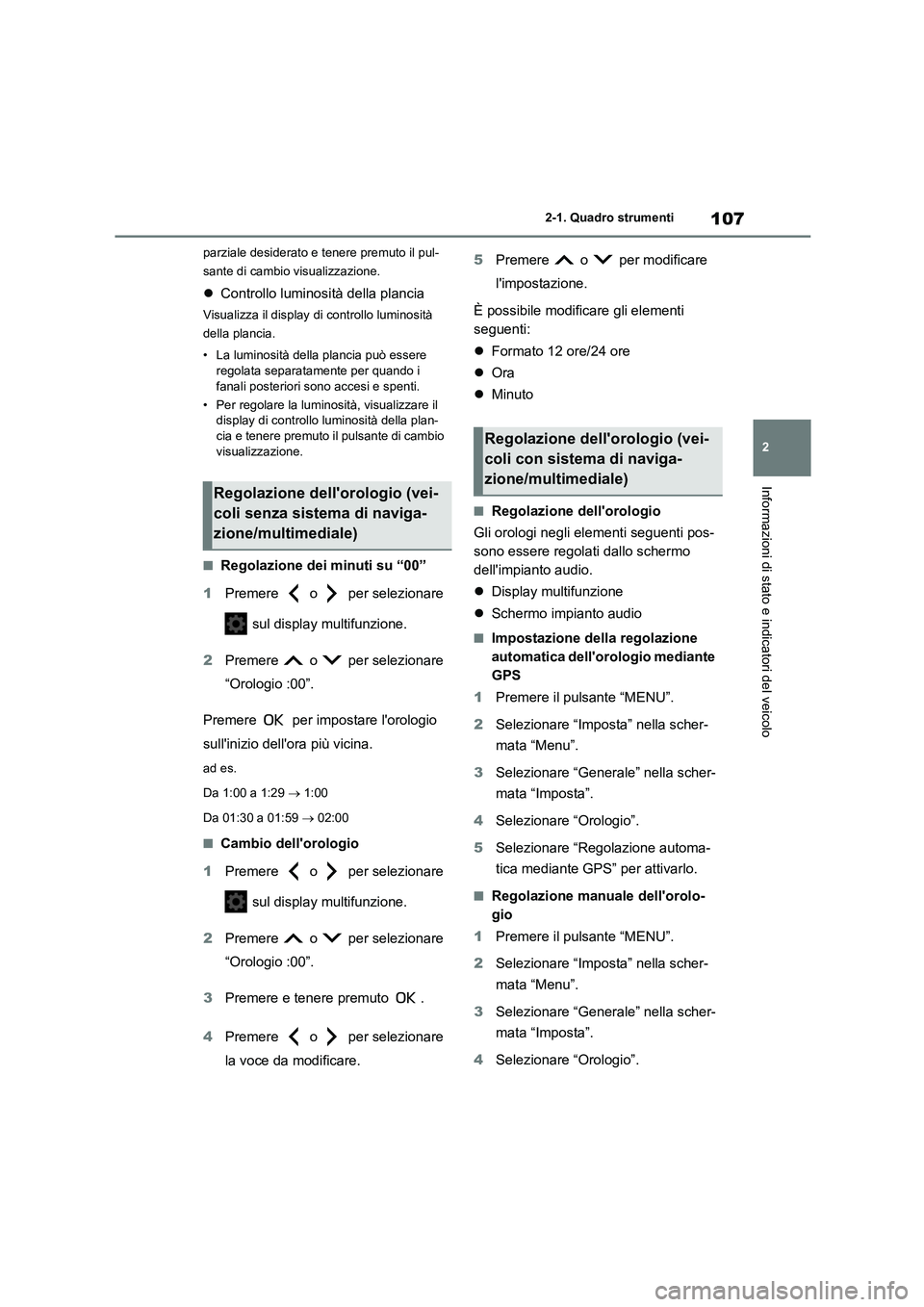

107
2
2-1. Quadro strumenti
Informazioni di stato e indicatori del veicolo
parziale desiderato e tenere premuto il pul-
sante di cambio visualizzazione.
 Controllo luminosità della plancia
Visualizza il display di controllo luminosità
della plancia.
• La luminosità della plancia può essere regolata separatamente per quando i
fanali posteriori sono accesi e spenti.
• Per regolare la lumino sità, visualizzare il
display di controllo luminosità della plan-
cia e tenere premuto il pulsante di cambio visualizzazione.
■Regolazione dei minuti su “00”
1 Premere o per selezionare
sul display multifunzione.
2 Premere o per selezionare
“Orologio :00”.
Premere per impostare l'orologio
sull'inizio dell'ora più vicina.
ad es.
Da 1:00 a 1:29  1:00
Da 01:30 a 01:59  02:00
■Cambio dell'orologio
1 Premere o per selezionare
sul display multifunzione.
2 Premere o per selezionare
“Orologio :00”.
3 Premere e tenere premuto .
4 Premere o per selezionare
la voce da modificare.
5 Premere o per modificare
l'impostazione.
È possibile modificare gli elementi
seguenti:
 Formato 12 ore/24 ore
 Ora
 Minuto
■Regolazione dell'orologio
Gli orologi negli elementi seguenti pos-
sono essere regolati dallo schermo
dell'impianto audio.
 Display multifunzione
 Schermo impianto audio
■Impostazione della regolazione
automatica dell'orologio mediante
GPS
1 Premere il pulsante “MENU”.
2 Selezionare “Imposta” nella scher-
mata “Menu”.
3 Selezionare “Generale” nella scher-
mata “Imposta”.
4 Selezionare “Orologio”.
5 Selezionare “Regolazione automa-
tica mediante GPS” per attivarlo.
■Regolazione manuale dell'orolo-
gio
1 Premere il pulsante “MENU”.
2 Selezionare “Imposta” nella scher-
mata “Menu”.
3 Selezionare “Generale” nella scher-
mata “Imposta”.
4 Selezionare “Orologio”.
Regolazione dell'orologio (vei-
coli senza sistema di naviga-
zione/multimediale)
Regolazione dell'orologio (vei-
coli con sistema di naviga-
zione/multimediale)

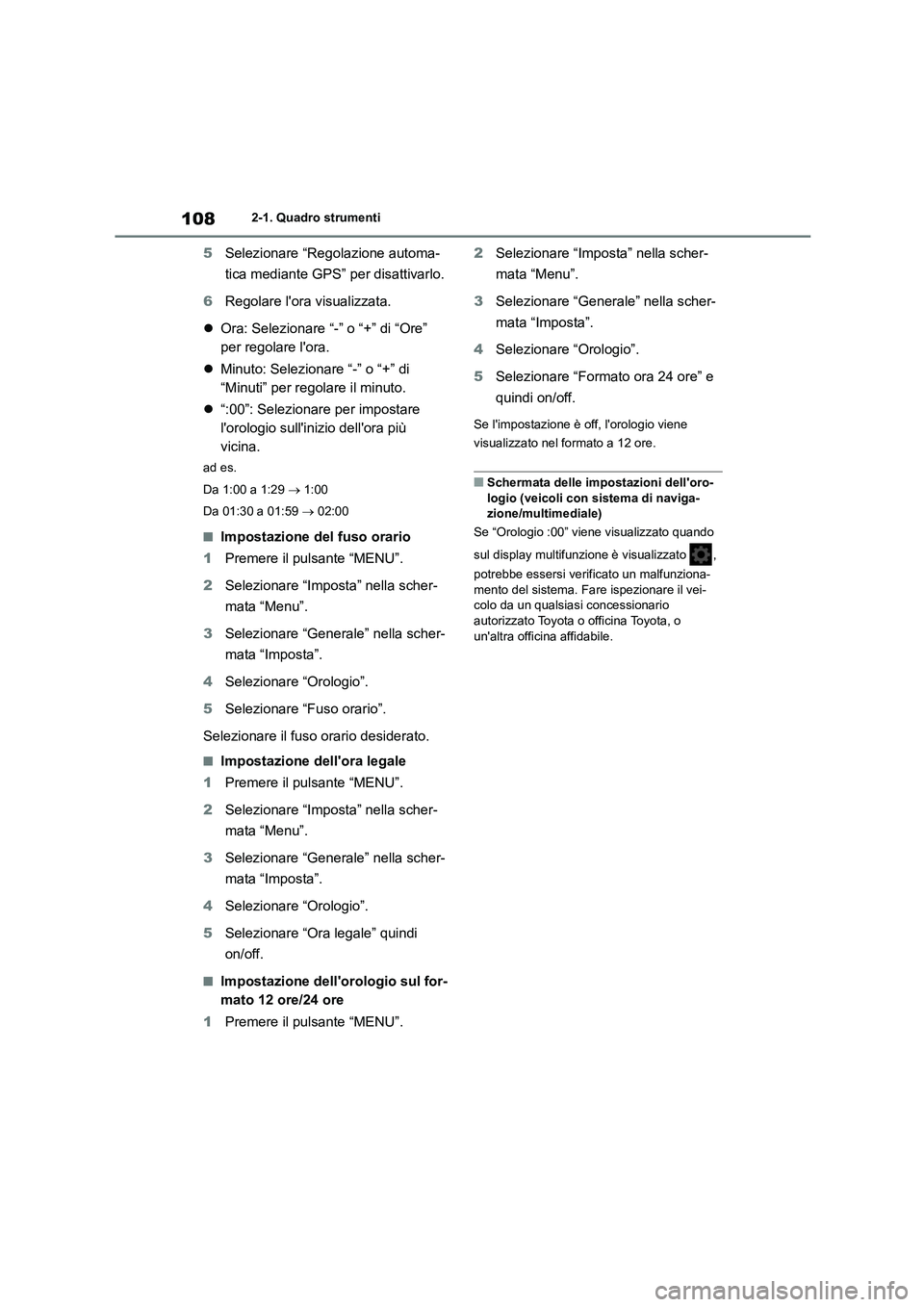

1082-1. Quadro strumenti
5Selezionare “Regolazione automa-
tica mediante GPS” per disattivarlo.
6 Regolare l'ora visualizzata.
 Ora: Selezionare “-” o “+” di “Ore”
per regolare l'ora.
 Minuto: Selezionare “-” o “+” di
“Minuti” per regolare il minuto.
 “:00”: Selezionare per impostare
l'orologio sull'inizio dell'ora più
vicina.
ad es.
Da 1:00 a 1:29  1:00
Da 01:30 a 01:59  02:00
■Impostazione del fuso orario
1 Premere il pulsante “MENU”.
2 Selezionare “Imposta” nella scher-
mata “Menu”.
3 Selezionare “Generale” nella scher-
mata “Imposta”.
4 Selezionare “Orologio”.
5 Selezionare “Fuso orario”.
Selezionare il fuso orario desiderato.
■Impostazione dell'ora legale
1 Premere il pulsante “MENU”.
2 Selezionare “Imposta” nella scher-
mata “Menu”.
3 Selezionare “Generale” nella scher-
mata “Imposta”.
4 Selezionare “Orologio”.
5 Selezionare “Ora legale” quindi
on/off.
■Impostazione dell'orologio sul for-
mato 12 ore/24 ore
1 Premere il pulsante “MENU”.
2 Selezionare “Imposta” nella scher-
mata “Menu”.
3 Selezionare “Generale” nella scher-
mata “Imposta”.
4 Selezionare “Orologio”.
5 Selezionare “Formato ora 24 ore” e
quindi on/off.
Se l'impostazione è off, l'orologio viene
visualizzato nel formato a 12 ore.
■Schermata delle impostazioni dell'oro- logio (veicoli con sistema di naviga-
zione/multimediale)
Se “Orologio :00” viene visualizzato quando
sul display multifunzione è visualizzato ,
potrebbe essersi verifi cato un malfunziona-
mento del sistema. Fare ispezionare il vei- colo da un qualsias i concessionario
autorizzato Toyota o officina Toyota, o
un'altra officina affidabile.
