431 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
FT86_EM

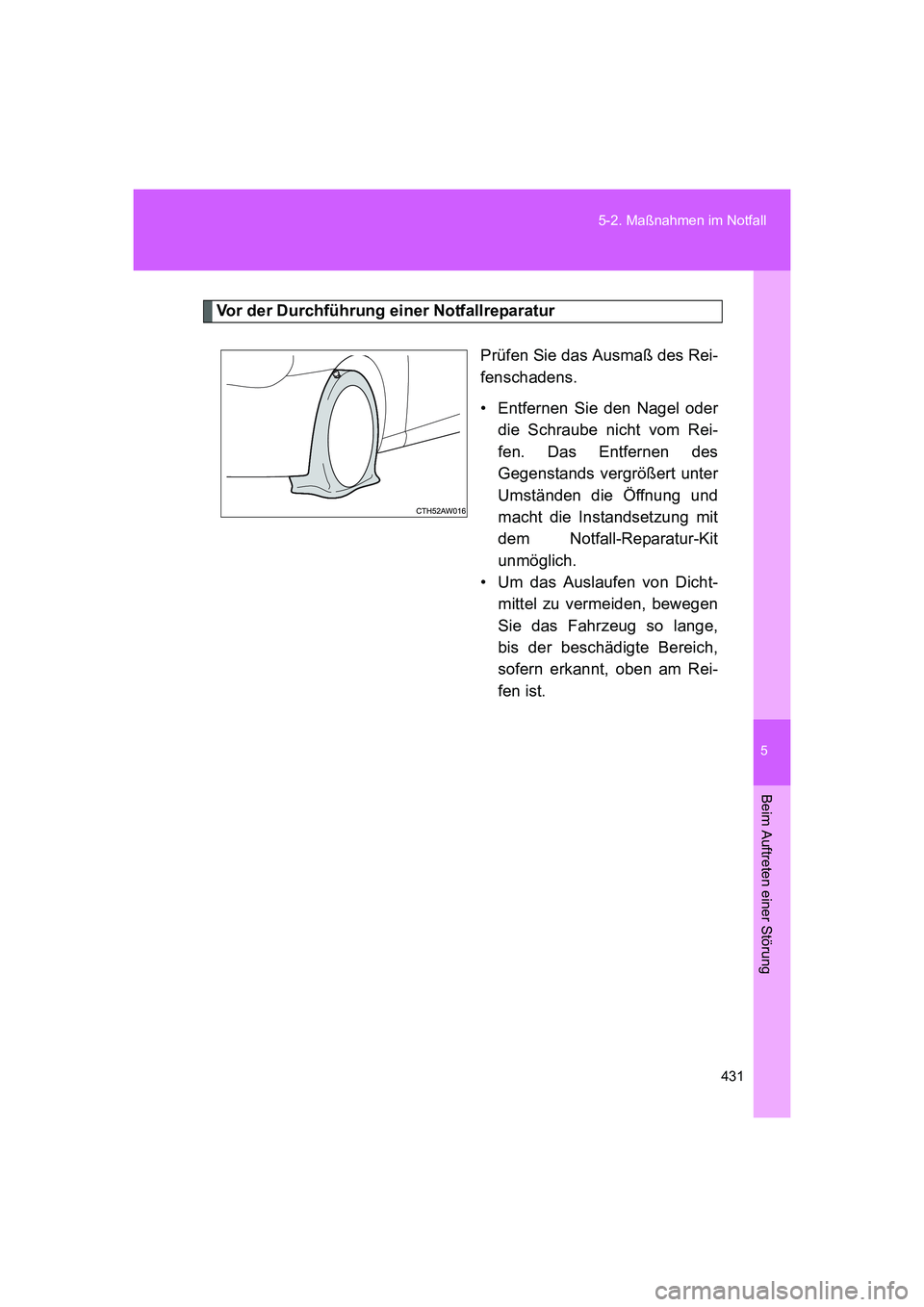

Vor der Durchführung einer Notfallreparatur
Prüfen Sie das Ausmaß des Rei-
fenschadens.
• Entfernen Sie den Nagel oder
die Schraube nicht vom Rei-
fen. Das Entfernen des
Gegenstands vergrößert unter
Umständen die Öffnung und
macht die Instandsetzung mit
dem Notfall-Reparatur-Kit
unmöglich.
• Um das Auslaufen von Dicht-
mittel zu vermeiden, bewegen
Sie das Fahrzeug so lange,
bis der beschädigte Bereich,
sofern erkannt, oben am Rei-
fen ist.
86_OM_EM_OM18061M.book 431 ページ 2015年4月3日 金曜日 午後1時51分
Page 432 of 500

432 5-2. Maßnahmen im Notfall
FT86_EM

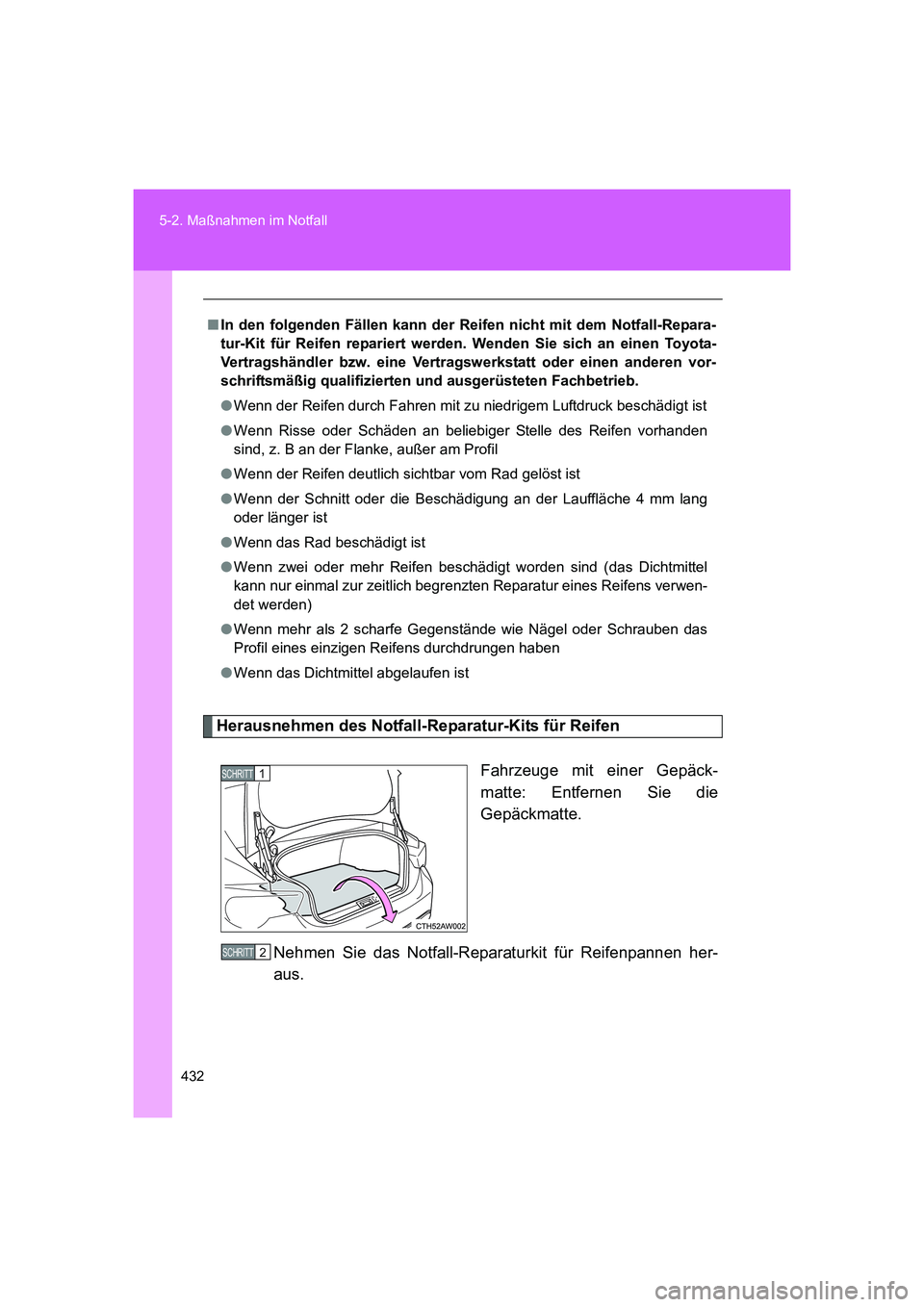

Herausnehmen des Notfall-Reparatur-Kits für Reifen
Fahrzeuge mit einer Gepäck-
matte: Entfernen Sie die
Gepäckmatte.
Nehmen Sie das Notfall-Reparaturkit für Reifenpannen her-
aus.
■In den folgenden Fällen kann der Reifen nicht mit dem Notfall-Repara-
tur-Kit für Reifen repariert werden. Wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
●Wenn der Reifen durch Fahren mit zu niedrigem Luftdruck beschädigt ist
●Wenn Risse oder Schäden an beliebiger Stelle des Reifen vorhanden
sind, z. B an der Flanke, außer am Profil
●Wenn der Reifen deutlich sichtbar vom Rad gelöst ist
●Wenn der Schnitt oder die Beschädigung an der Lauffläche 4 mm lang
oder länger ist
●Wenn das Rad beschädigt ist
●Wenn zwei oder mehr Reifen beschädigt worden sind (das Dichtmittel
kann nur einmal zur zeitlich begrenzten Reparatur eines Reifens verwen-
det werden)
●Wenn mehr als 2 scharfe Gegenstände wie Nägel oder Schrauben das
Profil eines einzigen Reifens durchdrungen haben
●Wenn das Dichtmittel abgelaufen ist
1 SCHRITT
2 SCHRITT
86_OM_EM_OM18061M.book 432 ページ 2015年4月3日 金曜日 午後1時51分
Page 433 of 500

5
433 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
FT86_EM

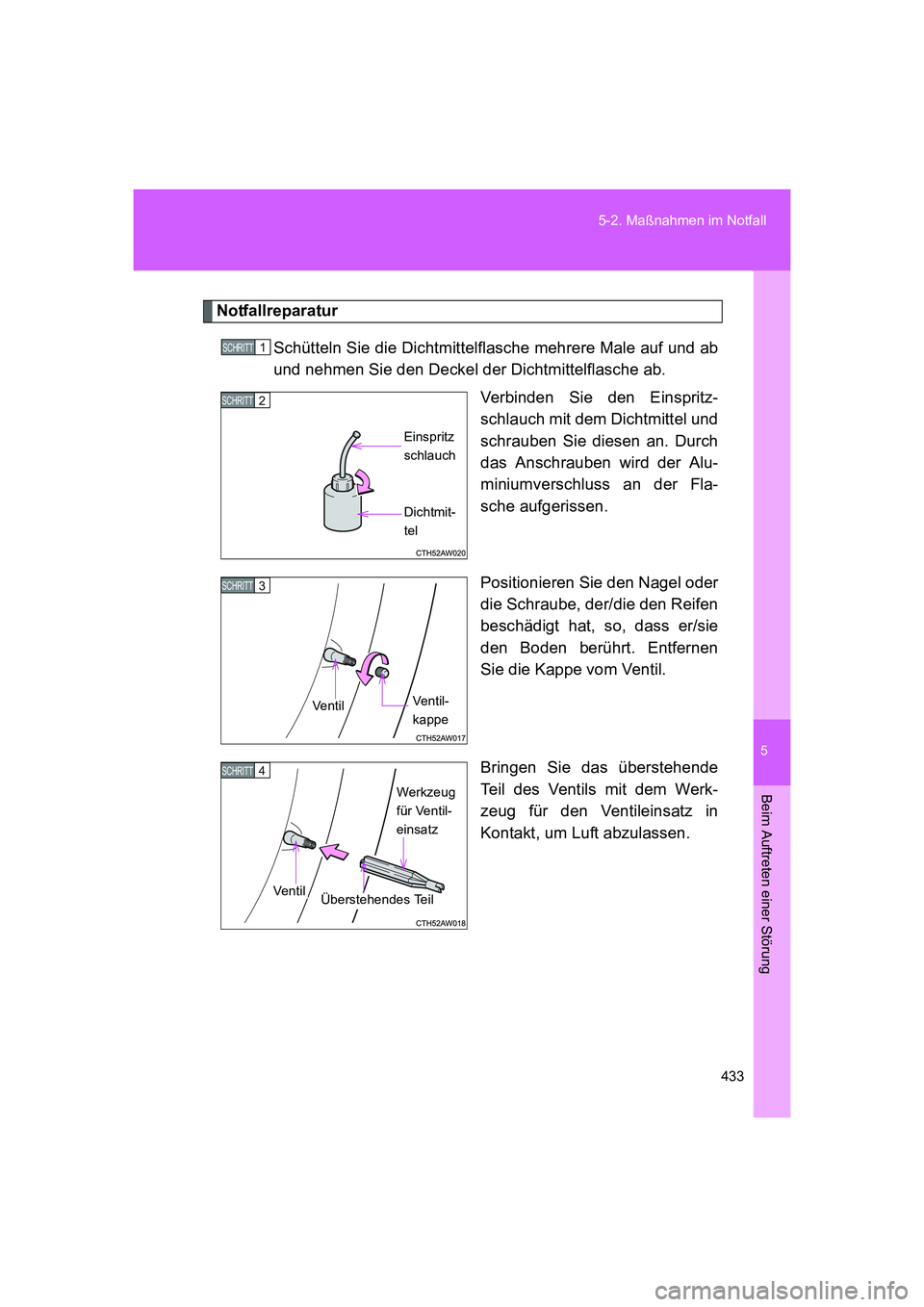

Notfallreparatur
Schütteln Sie die Dichtmittelflasche mehrere Male auf und ab
und nehmen Sie den Deckel der Dichtmittelflasche ab.
Verbinden Sie den Einspritz-
schlauch mit dem Dichtmittel und
schrauben Sie diesen an. Durch
das Anschrauben wird der Alu-
miniumverschluss an der Fla-
sche aufgerissen.
Positionieren Sie den Nagel oder
die Schraube, der/die den Reifen
beschädigt hat, so, dass er/sie
den Boden berührt. Entfernen
Sie die Kappe vom Ventil.
Bringen Sie das überstehende
Teil des Ventils mit dem Werk-
zeug für den Ventileinsatz in
Kontakt, um Luft abzulassen.
1 SCHRITT
2 SCHRITT
Einspritz
schlauch
Dichtmit-
tel
3 SCHRITT
Ve n t ilVe n t il -
kappe
4 SCHRITT
Ve n t i lÜberstehendes TeilWerkzeug
für Ventil-
einsatz
86_OM_EM_OM18061M.book 433 ページ 2015年4月3日 金曜日 午後1時51分
Page 434 of 500

434 5-2. Maßnahmen im Notfall

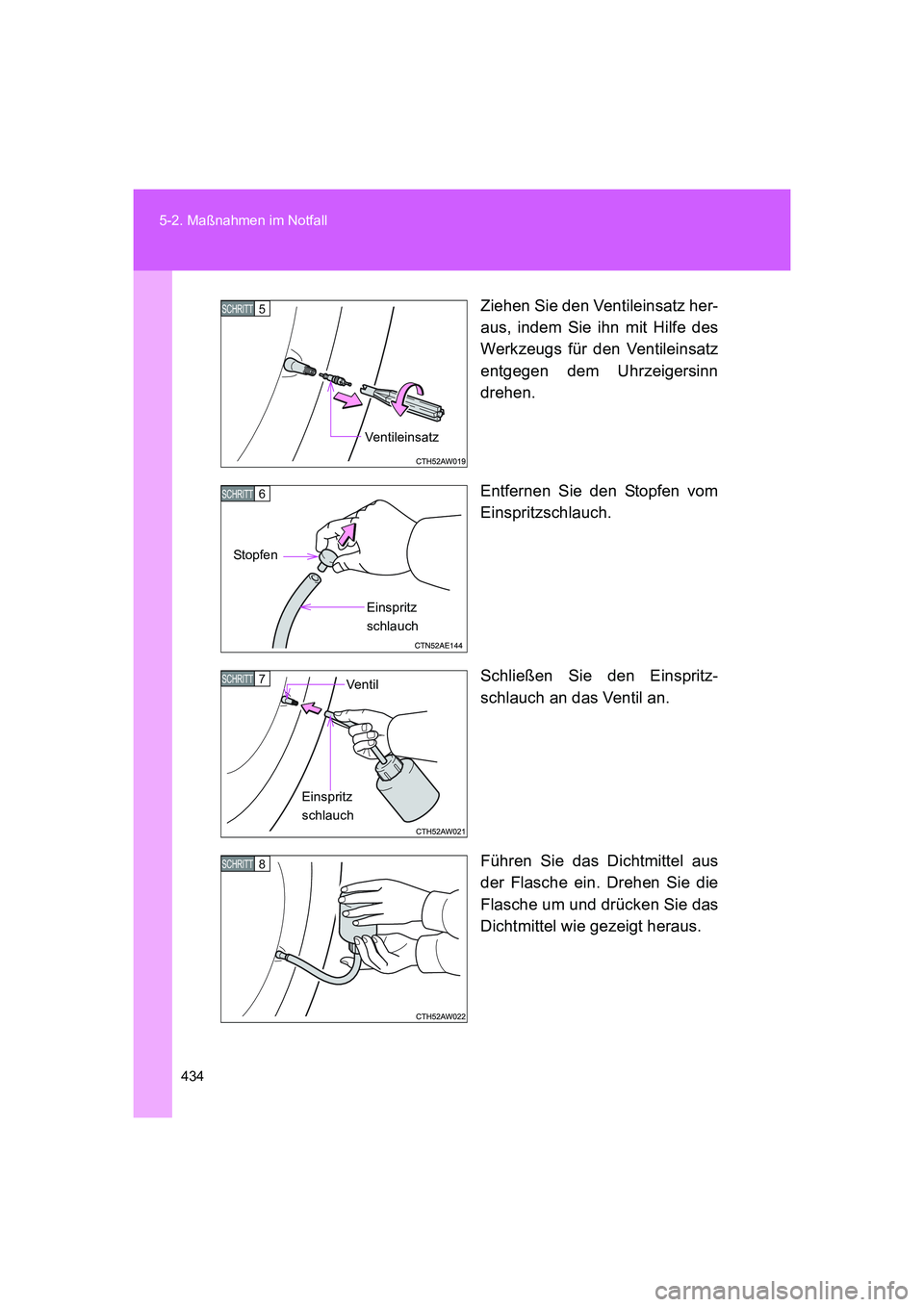

FT86_EMZiehen Sie den Ventileinsatz her-
aus, indem Sie ihn mit Hilfe des
Werkzeugs für den Ventileinsatz
entgegen dem Uhrzeigersinn
drehen.
Entfernen Sie den Stopfen vom
Einspritzschlauch.
Schließen Sie den Einspritz-
schlauch an das Ventil an.
Führen Sie das Dichtmittel aus
der Flasche ein. Drehen Sie die
Flasche um und drücken Sie das
Dichtmittel wie gezeigt heraus.
5 SCHRITT
Ventileinsatz
6 SCHRITT
Stopfen
Einspritz
schlauch
7 SCHRITT Ventil
Einspritz
schlauch
8 SCHRITT
86_OM_EM_OM18061M.book 434 ページ 2015年4月3日 金曜日 午後1時51分
Page 435 of 500

5
435 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

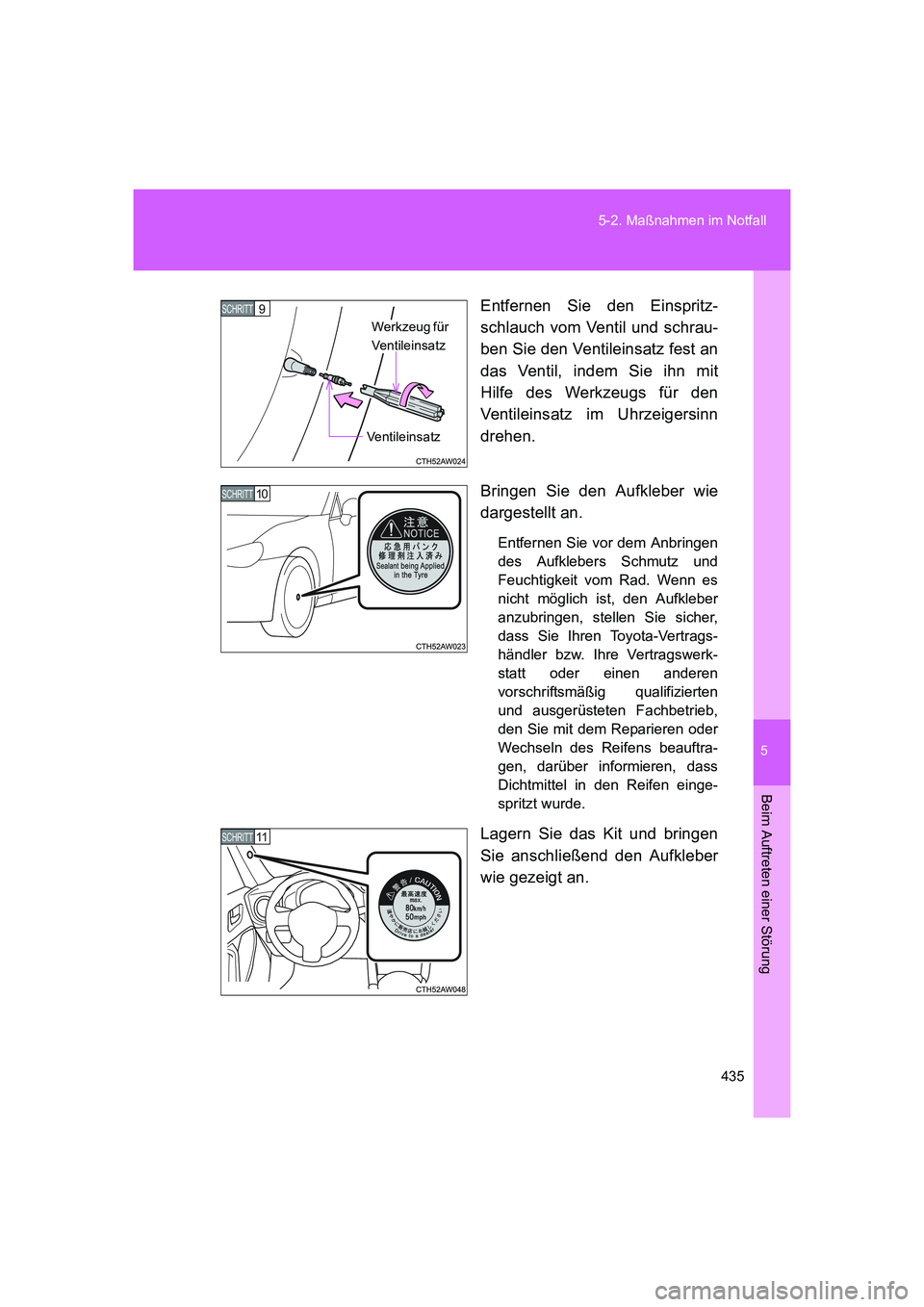

FT86_EMEntfernen Sie den Einspritz-
schlauch vom Ventil und schrau-
ben Sie den Ventileinsatz fest an
das Ventil, indem Sie ihn mit
Hilfe des Werkzeugs für den
Ventileinsatz im Uhrzeigersinn
drehen.
Bringen Sie den Aufkleber wie
dargestellt an.
Entfernen Sie vor dem Anbringen
des Aufklebers Schmutz und
Feuchtigkeit vom Rad. Wenn es
nicht möglich ist, den Aufkleber
anzubringen, stellen Sie sicher,
dass Sie Ihren Toyota-Vertrags-
händler bzw. Ihre Vertragswerk-
statt oder einen anderen
vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb,
den Sie mit dem Reparieren oder
Wechseln des Reifens beauftra-
gen, darüber informieren, dass
Dichtmittel in den Reifen einge-
spritzt wurde.
Lagern Sie das Kit und bringen
Sie anschließend den Aufkleber
wie gezeigt an.
9 SCHRITT
Werkzeug für
Ventileinsatz
Ventileinsatz
10 SCHRITT
11SCHRITT
86_OM_EM_OM18061M.book 435 ページ 2015年4月3日 金曜日 午後1時51分
Page 436 of 500

436 5-2. Maßnahmen im Notfall

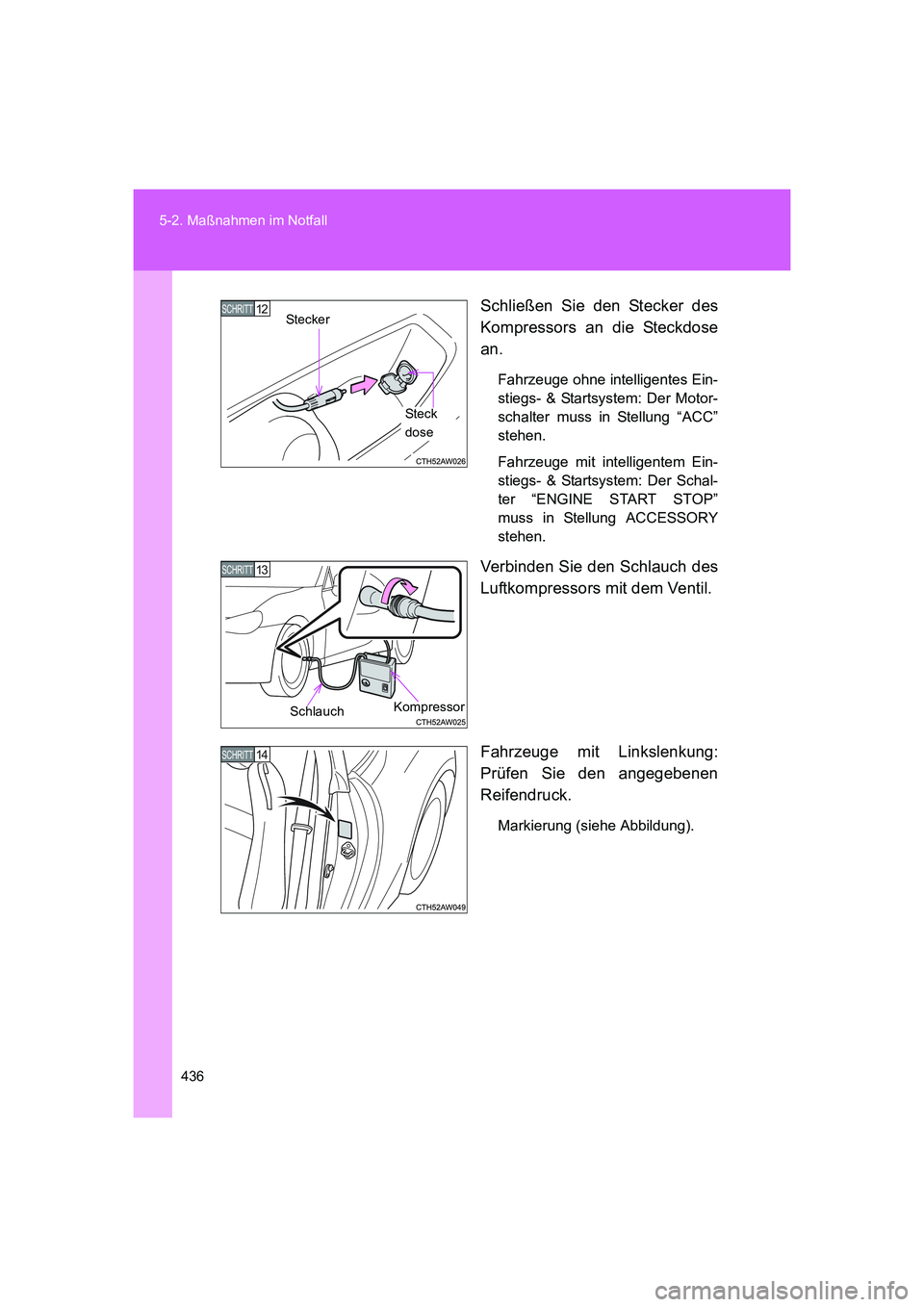

FT86_EMSchließen Sie den Stecker des
Kompressors an die Steckdose
an.
Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem: Der Motor-
schalter muss in Stellung “ACC”
stehen.
Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem: Der Schal-
ter “ENGINE START STOP”
muss in Stellung ACCESSORY
stehen.
Verbinden Sie den Schlauch des
Luftkompressors mit dem Ventil.
Fahrzeuge mit Linkslenkung:
Prüfen Sie den angegebenen
Reifendruck.
Markierung (siehe Abbildung).
Ste ck
dose
12SCHRITT Stecker
13SCHRITT
KompressorSchlauch
14SCHRITT
86_OM_EM_OM18061M.book 436 ページ 2015年4月3日 金曜日 午後1時51分
Page 437 of 500

5
437 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

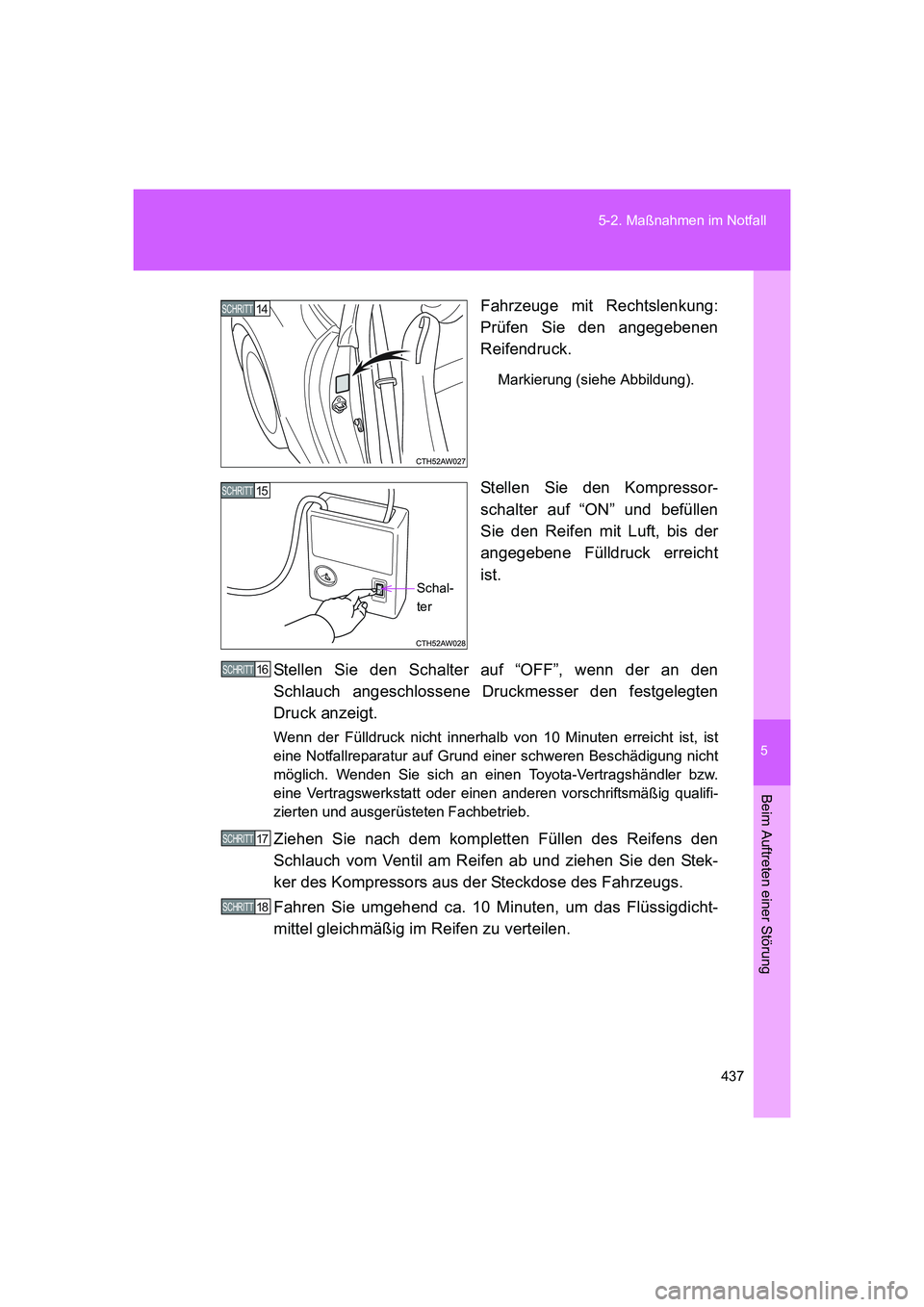

FT86_EMFahrzeuge mit Rechtslenkung:
Prüfen Sie den angegebenen
Reifendruck.
Markierung (siehe Abbildung).
Stellen Sie den Kompressor-
schalter auf “ON” und befüllen
Sie den Reifen mit Luft, bis der
angegebene Fülldruck erreicht
ist.
Stellen Sie den Schalter auf “OFF”, wenn der an den
Schlauch angeschlossene Druckmesser den festgelegten
Druck anzeigt.
Wenn der Fülldruck nicht innerhalb von 10 Minuten erreicht ist, ist
eine Notfallreparatur auf Grund einer schweren Beschädigung nicht
möglich. Wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb.
Ziehen Sie nach dem kompletten Füllen des Reifens den
Schlauch vom Ventil am Reifen ab und ziehen Sie den Stek-
ker des Kompressors aus der Steckdose des Fahrzeugs.
Fahren Sie umgehend ca. 10 Minuten, um das Flüssigdicht-
mittel gleichmäßig im Reifen zu verteilen.
14SCHRITT
15SCHRITT
Schal-
ter
16SCHRITT
17SCHRITT
18SCHRITT
86_OM_EM_OM18061M.book 437 ページ 2015年4月3日 金曜日 午後1時51分
Page 438 of 500

438 5-2. Maßnahmen im Notfall

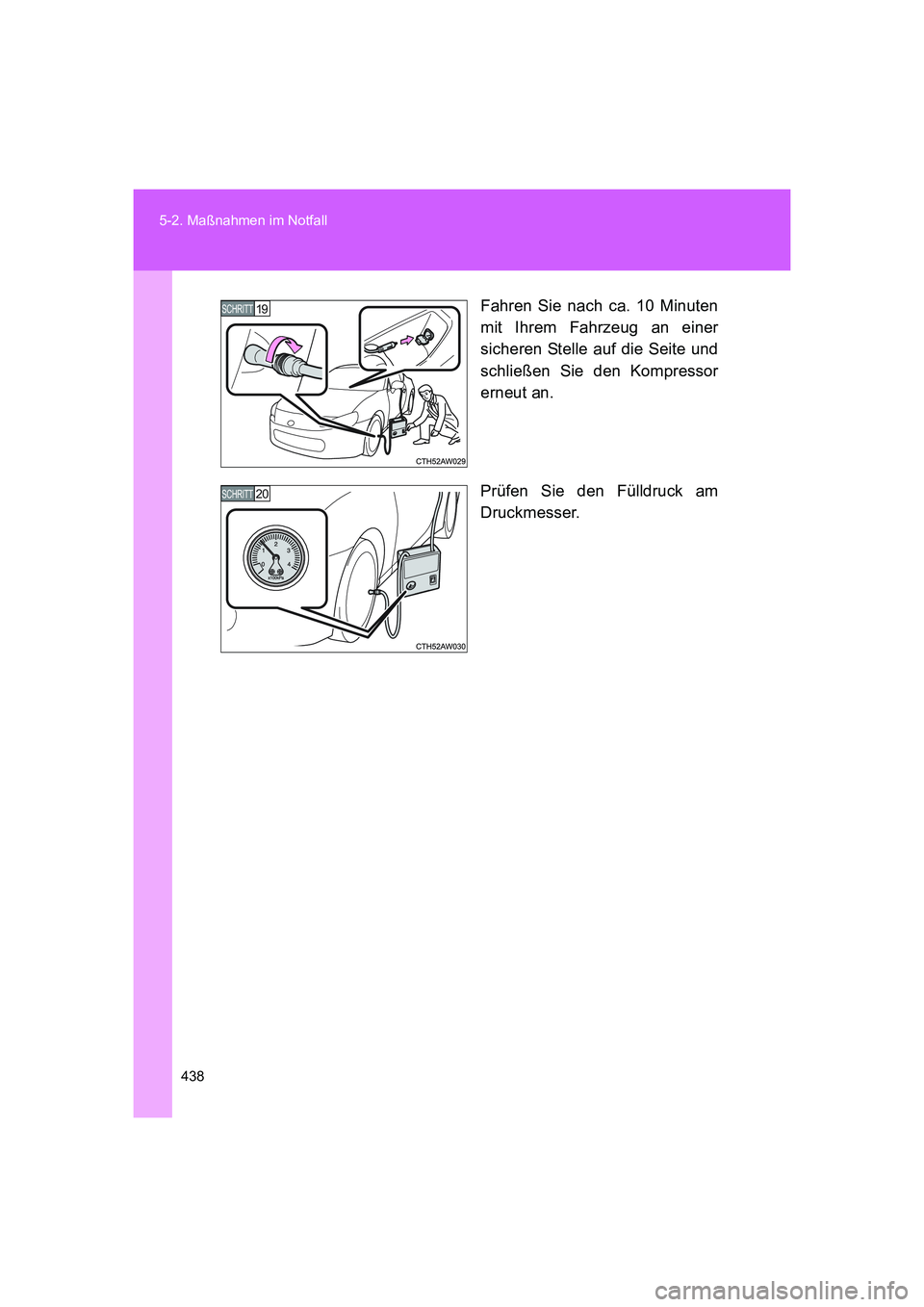

FT86_EMFahren Sie nach ca. 10 Minuten
mit Ihrem Fahrzeug an einer
sicheren Stelle auf die Seite und
schließen Sie den Kompressor
erneut an.
Prüfen Sie den Fülldruck am
Druckmesser.
19SCHRITT
20SCHRITT
86_OM_EM_OM18061M.book 438 ページ 2015年4月3日 金曜日 午後1時51分
Page 439 of 500

5
439 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung

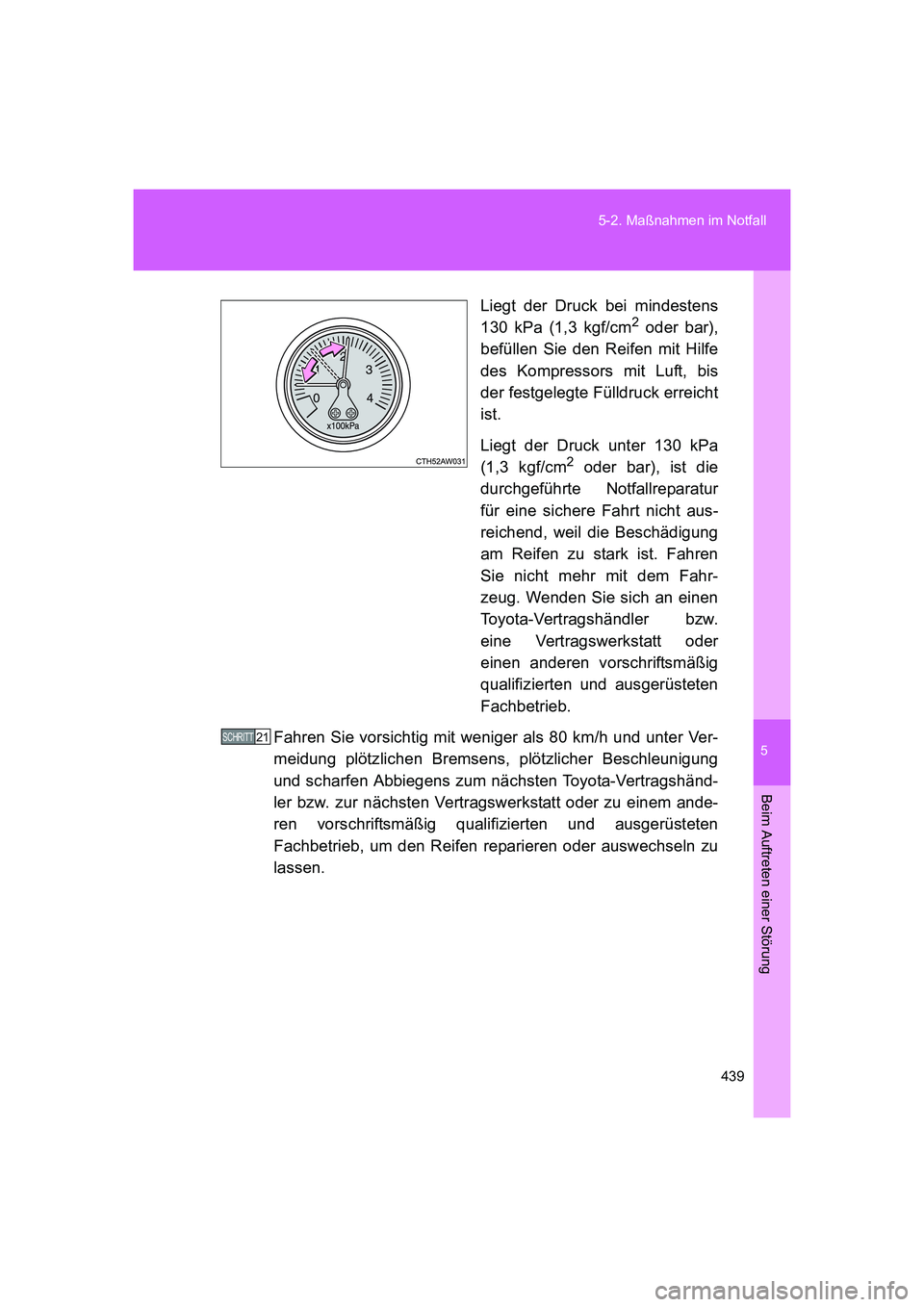

FT86_EMLiegt der Druck bei mindestens
130 kPa (1,3 kgf/cm
2 oder bar),
befüllen Sie den Reifen mit Hilfe
des Kompressors mit Luft, bis
der festgelegte Fülldruck erreicht
ist.
Liegt der Druck unter 130 kPa
(1,3 kgf/cm
2 oder bar), ist die
durchgeführte Notfallreparatur
für eine sichere Fahrt nicht aus-
reichend, weil die Beschädigung
am Reifen zu stark ist. Fahren
Sie nicht mehr mit dem Fahr-
zeug. Wenden Sie sich an einen
Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten
Fachbetrieb.
Fahren Sie vorsichtig mit weniger als 80 km/h und unter Ver-
meidung plötzlichen Bremsens, plötzlicher Beschleunigung
und scharfen Abbiegens zum nächsten Toyota-Vertragshänd-
ler bzw. zur nächsten Vertragswerkstatt oder zu einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb, um den Reifen reparieren oder auswechseln zu
lassen.
21SCHRITT
86_OM_EM_OM18061M.book 439 ページ 2015年4月3日 金曜日 午後1時51分
Page 440 of 500

440 5-2. Maßnahmen im Notfall
FT86_EM

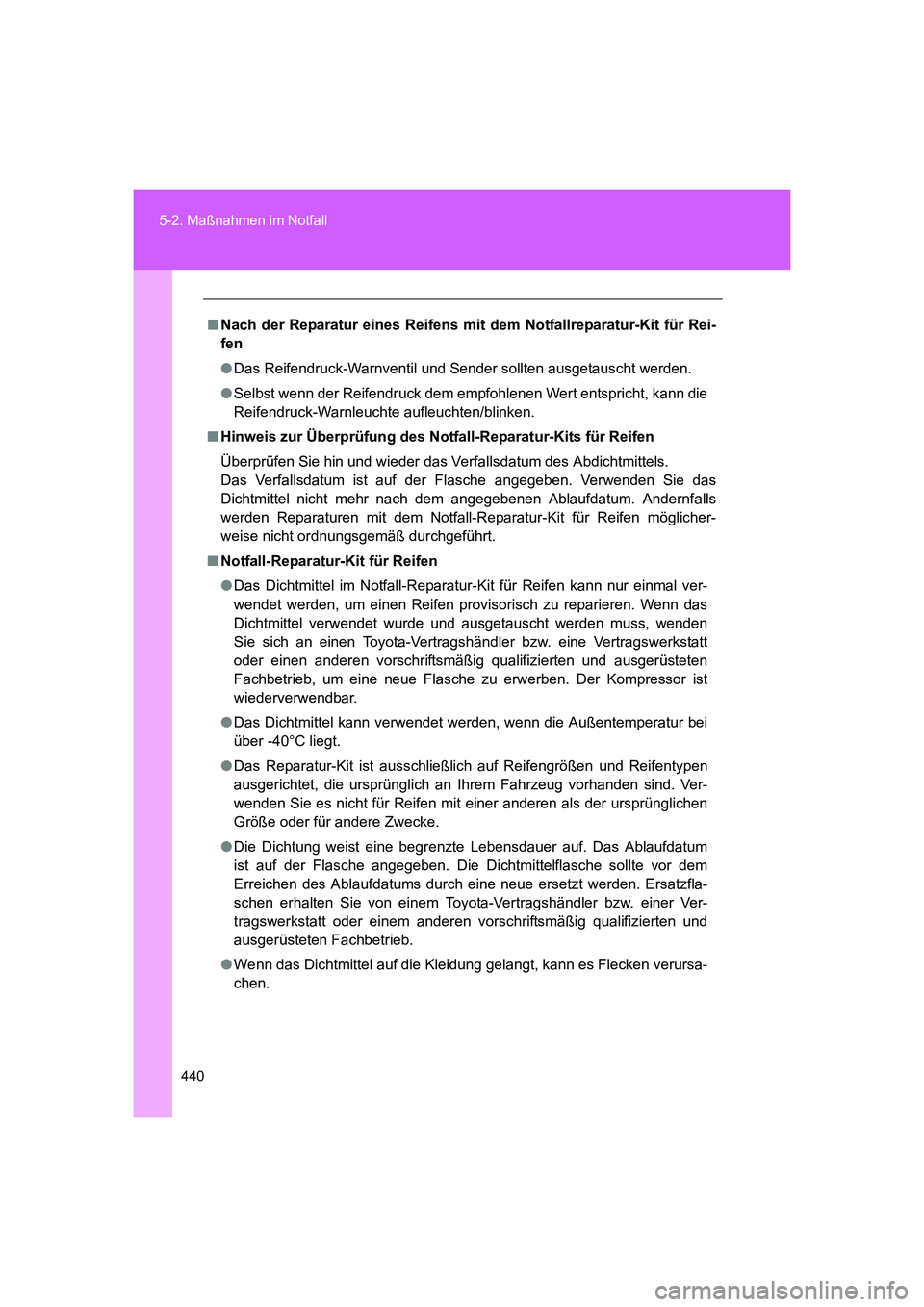

■Nach der Reparatur eines Reifens mit dem Notfallreparatur-Kit für Rei-
