TOYOTA GT86 2016 Manuale de Empleo (in Spanish)

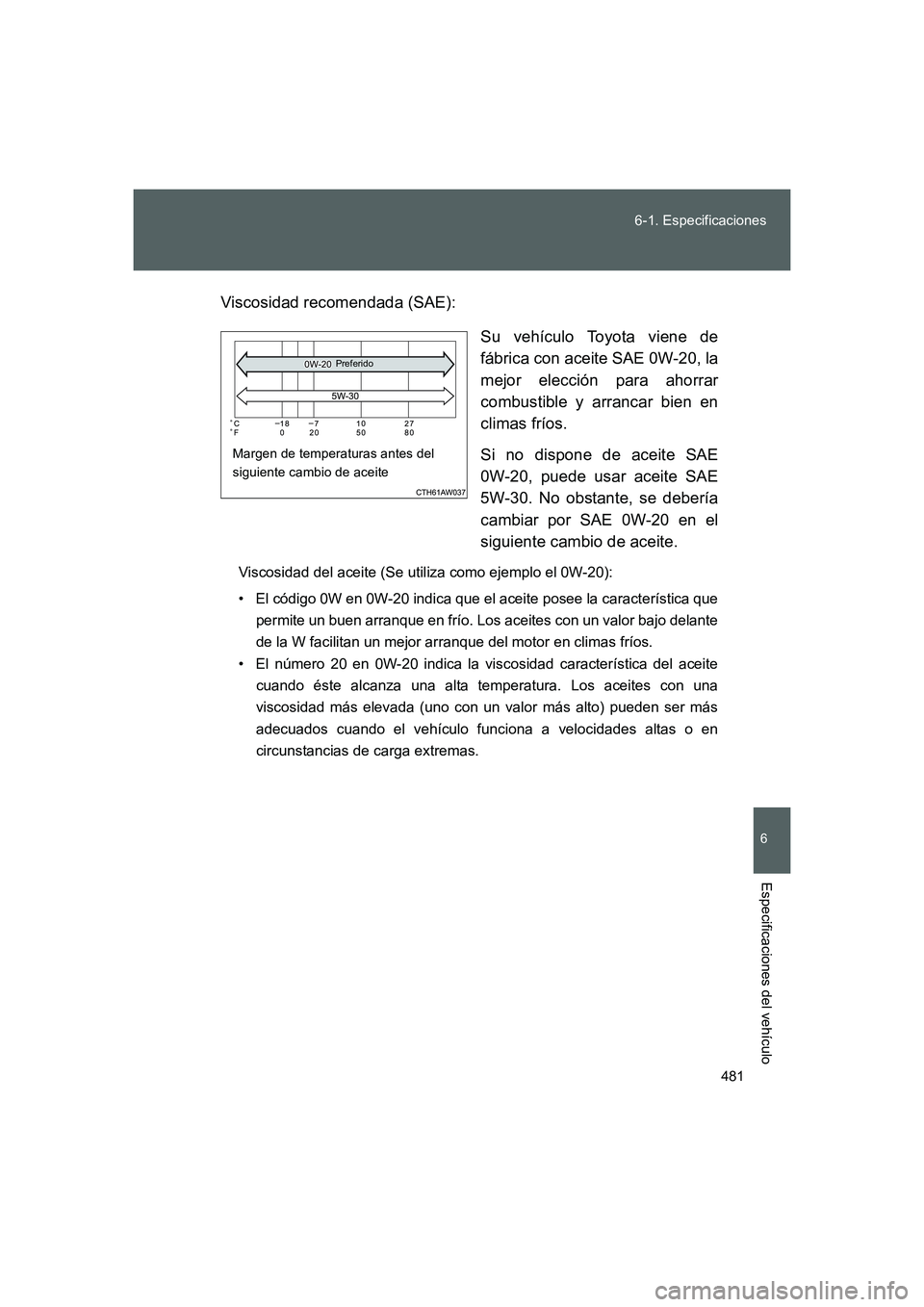

481 6-1. Especificaciones
6
Especificaciones del vehículo
FT86_ESViscosidad recomendada (SAE):
Su vehículo Toyota viene de
fábrica con aceite SAE 0W-20, la
mejor elección para ahorrar
combustible y arrancar bien en
climas fríos.
Si no dispone de aceite SAE
0W-20, puede usar aceite SAE
5W-30. No obstante, se debería
cambiar por SAE 0W-20 en el
siguiente cambio de aceite.
Viscosidad del aceite (Se utiliza como ejemplo el 0W-20):
• El código 0W en 0W-20 indica que el aceite posee la característica que
permite un buen arranque en frío. Los aceites con un valor bajo delante
de la W facilitan un mejor arranque del motor en climas fríos.
• El número 20 en 0W-20 indica la viscosidad característica del aceite
cuando éste alcanza una alta temperatura. Los aceites con una
viscosidad más elevada (uno con un valor más alto) pueden ser más
adecuados cuando el vehículo funciona a velocidades altas o en
circunstancias de carga extremas.
Margen de temperaturas antes del
siguiente cambio de aceite
Preferido
86_OM_ES_OM18062S.book 481 ページ ２０１５年４月３日　金曜日　午後２時１７分

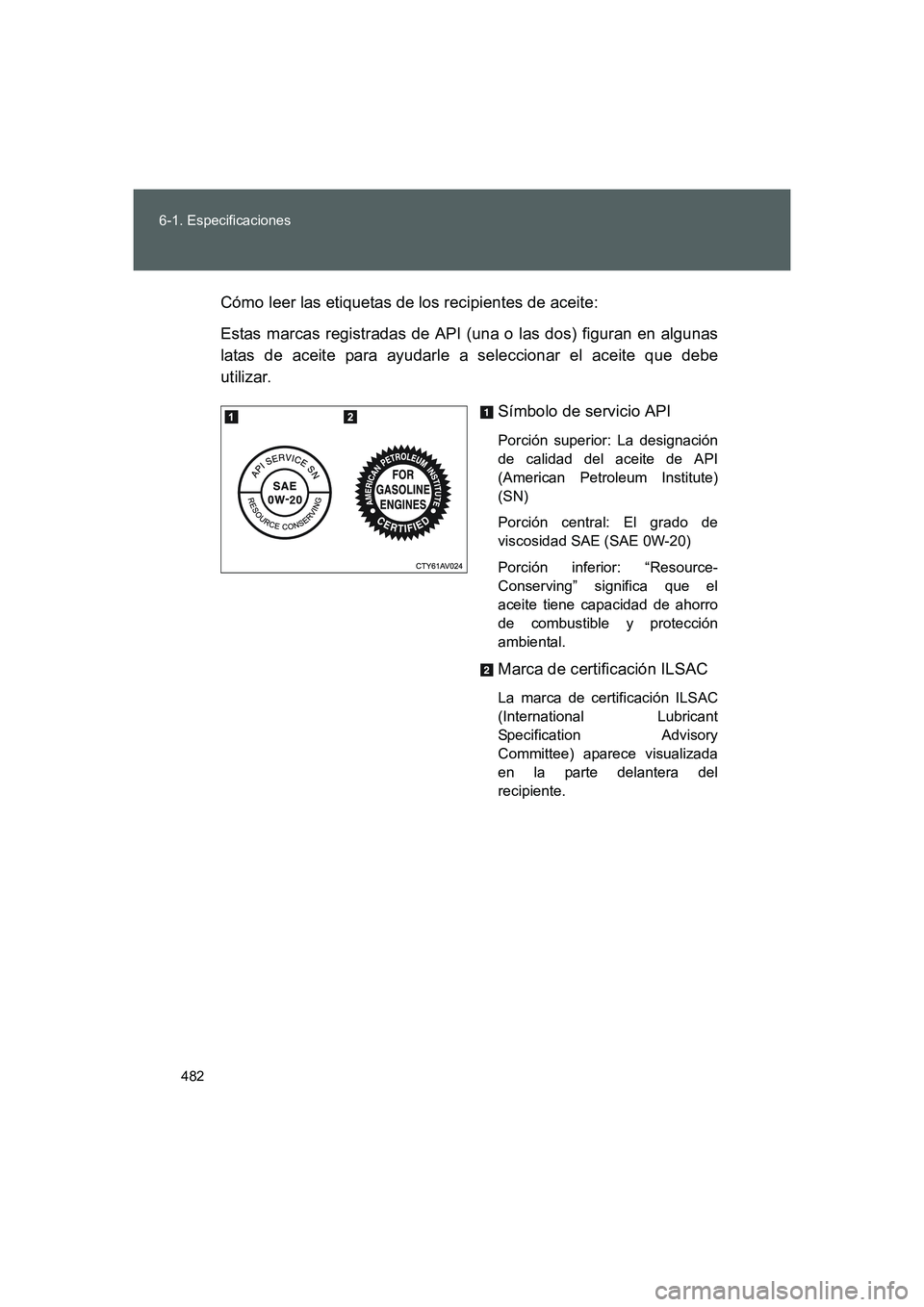

482 6-1. Especificaciones
FT86_ESCómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunas
latas de aceite para ayudarle a seleccionar el aceite que debe
utilizar.
Símbolo de servicio API
Porción superior: La designación
de calidad del aceite de API
(American Petroleum Institute)
(SN)
Porción central: El grado de
viscosidad SAE (SAE 0W-20)
Porción inferior: “Resource-
Conserving” significa que el
aceite tiene capacidad de ahorro
de combustible y protección
ambiental.
Marca de certificación ILSAC
La marca de certificación ILSAC
(International Lubricant
Specification Advisory
Committee) aparece visualizada
en la parte delantera del
recipiente.
86_OM_ES_OM18062S.book 482 ページ ２０１５年４月３日　金曜日　午後２時１７分

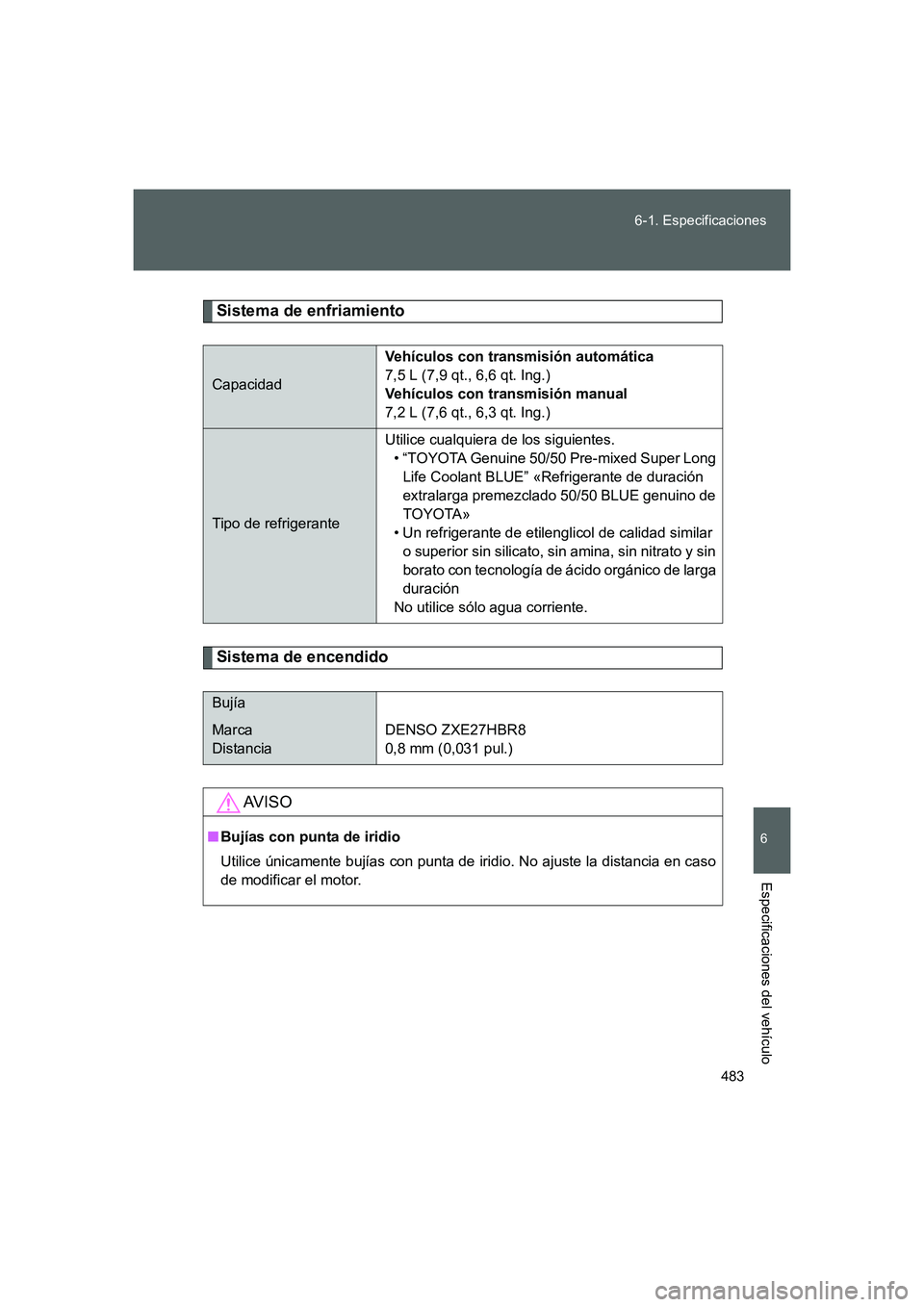

483 6-1. Especificaciones
6
Especificaciones del vehículo
FT86_ES
Sistema de enfriamiento
Sistema de encendido
CapacidadVehículos con transmisión automática
7,5 L (7,9 qt., 6,6 qt. Ing.)
Vehículos con transmisión manual
7,2 L (7,6 qt., 6,3 qt. Ing.)
Tipo de refrigeranteUtilice cualquiera de los siguientes.
• “TOYOTA Genuine 50/50 Pre-mixed Super Long
Life Coolant BLUE” «Refrigerante de duración
extralarga premezclado 50/50 BLUE genuino de
TOYOTA»
• Un refrigerante de etilenglicol de calidad similar
o superior sin silicato, sin amina, sin nitrato y sin
borato con tecnología de ácido orgánico de larga
duración
No utilice sólo agua corriente.
Bujía
Marca
DistanciaDENSO ZXE27HBR8
0,8 mm (0,031 pul.)
AV I S O
■Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste la distancia en caso
de modificar el motor.
86_OM_ES_OM18062S.book 483 ページ ２０１５年４月３日　金曜日　午後２時１７分

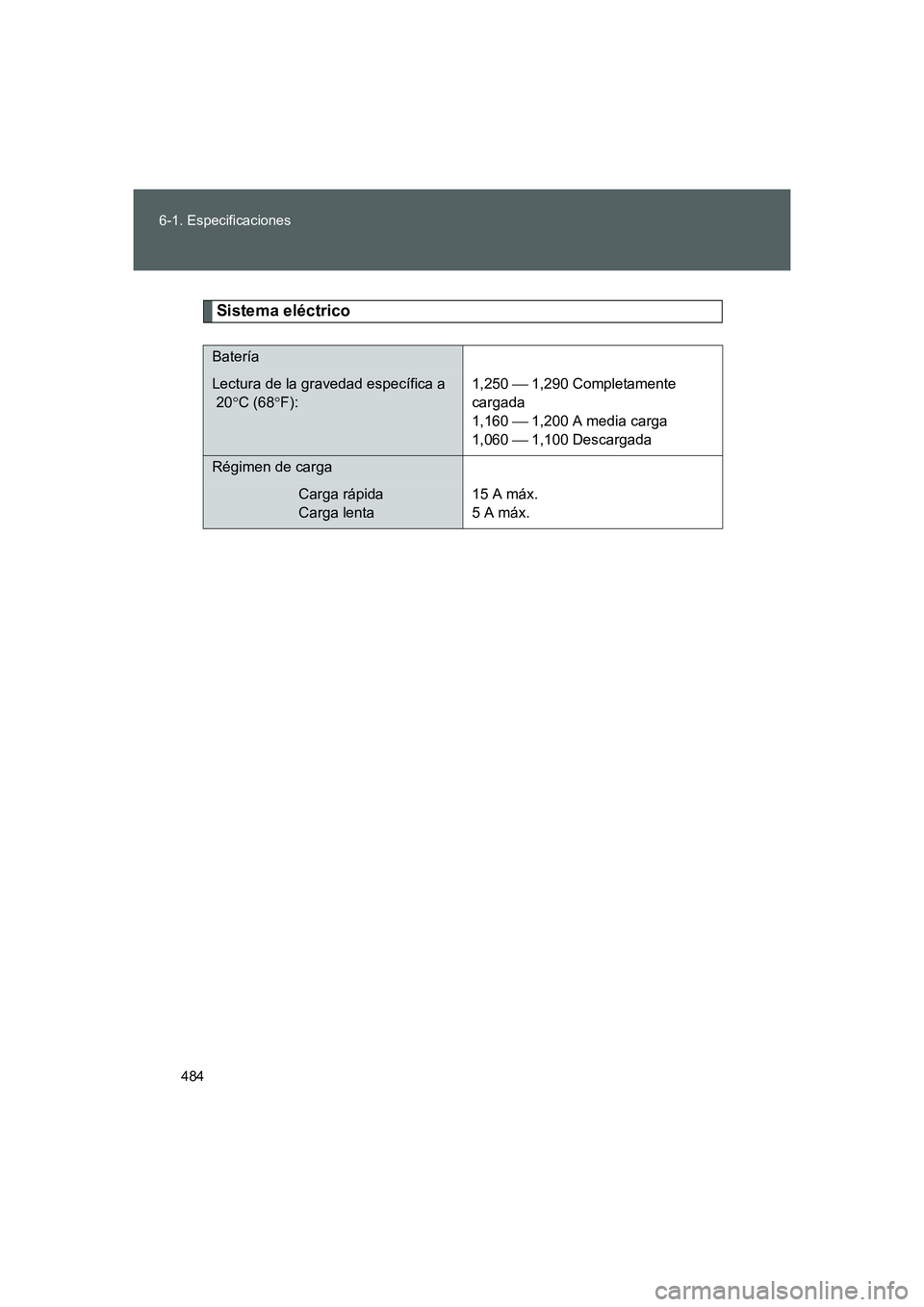

484 6-1. Especificaciones
FT86_ES
Sistema eléctrico
Batería
Lectura de la gravedad específica a
20°C (68°F):1,250  1,290 Completamente
cargada
1,160  1,200 A media carga
1,060  1,100 Descargada
Régimen de carga
Carga rápida
Carga lenta15 A máx.
5 A máx.
86_OM_ES_OM18062S.book 484 ページ ２０１５年４月３日　金曜日　午後２時１７分

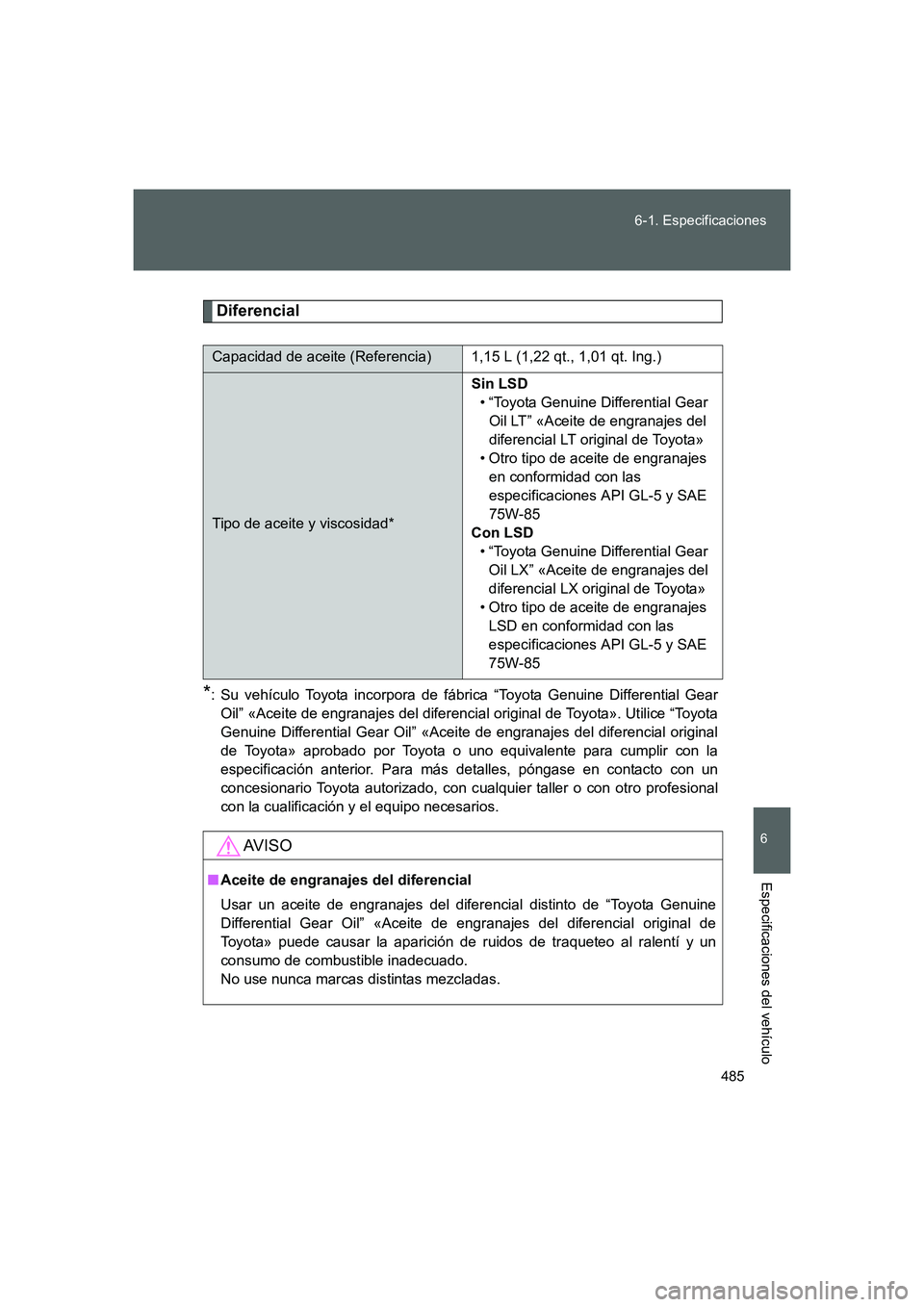

485 6-1. Especificaciones
6
Especificaciones del vehículo
FT86_ES
Diferencial
*: Su vehículo Toyota incorpora de fábrica “Toyota Genuine Differential Gear
Oil” «Aceite de engranajes del diferencial original de Toyota». Utilice “Toyota
Genuine Differential Gear Oil” «Aceite de engranajes del diferencial original
de Toyota» aprobado por Toyota o uno equivalente para cumplir con la
especificación anterior. Para más detalles, póngase en contacto con un
concesionario Toyota autorizado, con cualquier taller o con otro profesional
con la cualificación y el equipo necesarios.
Capacidad de aceite (Referencia) 1,15 L (1,22 qt., 1,01 qt. Ing.)
Tipo de aceite y viscosidad*Sin LSD
• “Toyota Genuine Differential Gear
Oil LT” «Aceite de engranajes del
diferencial LT original de Toyota»
• Otro tipo de aceite de engranajes
en conformidad con las
especificaciones API GL-5 y SAE
75W-85
Con LSD
• “Toyota Genuine Differential Gear
Oil LX” «Aceite de engranajes del
diferencial LX original de Toyota»
• Otro tipo de aceite de engranajes
LSD en conformidad con las
especificaciones API GL-5 y SAE
75W-85
AV I S O
■Aceite de engranajes del diferencial
Usar un aceite de engranajes del diferencial distinto de “Toyota Genuine
Differential Gear Oil” «Aceite de engranajes del diferencial original de
Toyota» puede causar la aparición de ruidos de traqueteo al ralentí y un
consumo de combustible inadecuado.
No use nunca marcas distintas mezcladas.
86_OM_ES_OM18062S.book 485 ページ ２０１５年４月３日　金曜日　午後２時１７分

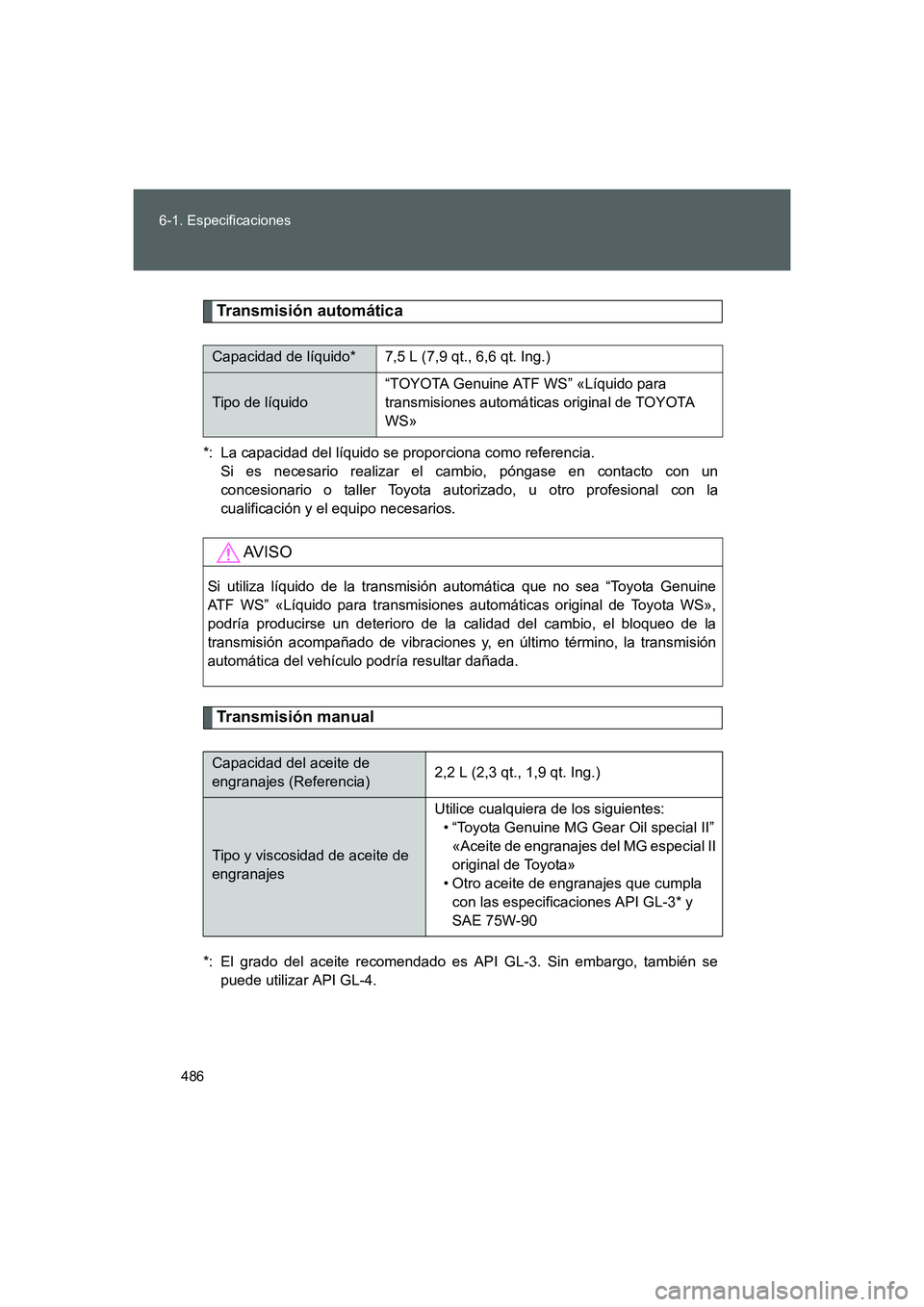

486 6-1. Especificaciones
FT86_ES
Transmisión automática
*: La capacidad del líquido se proporciona como referencia.
Si es necesario realizar el cambio, póngase en contacto con un
concesionario o taller Toyota autorizado, u otro profesional con la
cualificación y el equipo necesarios.
Transmisión manual
*: El grado del aceite recomendado es API GL-3. Sin embargo, también se
puede utilizar API GL-4.
Capacidad de líquido* 7,5 L (7,9 qt., 6,6 qt. Ing.)
Tipo de líquido“TOYOTA Genuine ATF WS” «Líquido para
transmisiones automáticas original de TOYOTA
WS»
AV I S O
Si utiliza líquido de la transmisión automática que no sea “Toyota Genuine
ATF WS” «Líquido para transmisiones automáticas original de Toyota WS»,
podría producirse un deterioro de la calidad del cambio, el bloqueo de la
transmisión acompañado de vibraciones y, en último término, la transmisión
automática del vehículo podría resultar dañada.
Capacidad del aceite de
engranajes (Referencia)2,2 L (2,3 qt., 1,9 qt. Ing.)
Tipo y viscosidad de aceite de
engranajesUtilice cualquiera de los siguientes:
• “Toyota Genuine MG Gear Oil special II”
«Aceite de engranajes del MG especial II
original de Toyota»
• Otro aceite de engranajes que cumpla
con las especificaciones API GL-3* y
SAE 75W-90
86_OM_ES_OM18062S.book 486 ページ ２０１５年４月３日　金曜日　午後２時１７分

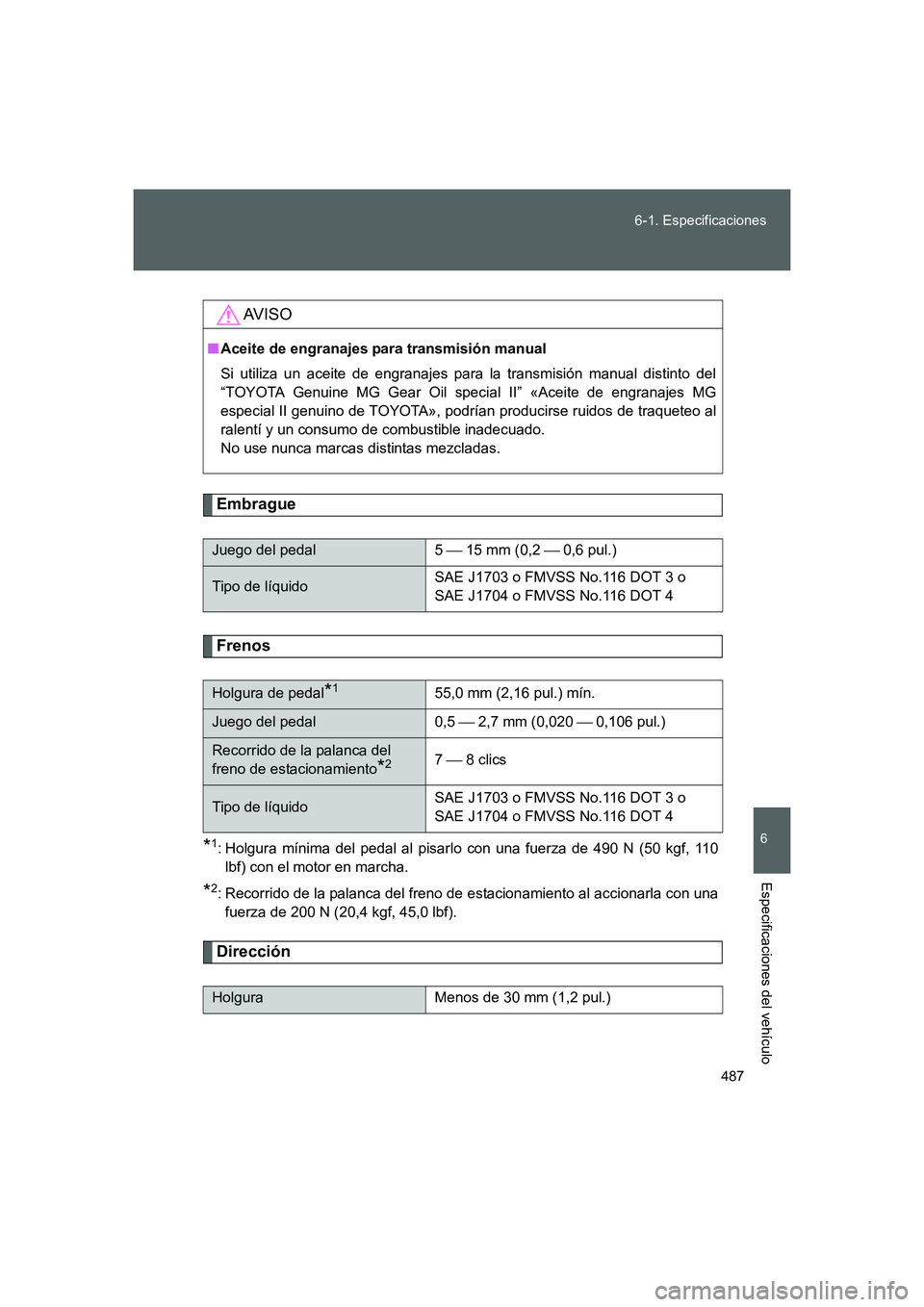

487 6-1. Especificaciones
6
Especificaciones del vehículo
FT86_ES
Embrague
Frenos
*1: Holgura mínima del pedal al pisarlo con una fuerza de 490 N (50 kgf, 110
lbf) con el motor en marcha.
*2: Recorrido de la palanca del freno de estacionamiento al accionarla con una
fuerza de 200 N (20,4 kgf, 45,0 lbf).
Dirección
AV I S O
■Aceite de engranajes para transmisión manual
Si utiliza un aceite de engranajes para la transmisión manual distinto del
“TOYOTA Genuine MG Gear Oil special II” «Aceite de engranajes MG
especial II genuino de TOYOTA», podrían producirse ruidos de traqueteo al
ralentí y un consumo de combustible inadecuado.
No use nunca marcas distintas mezcladas.
Juego del pedal 5  15 mm (0,2  0,6 pul.)
Tipo de líquidoSAE J1703 o FMVSS No.116 DOT 3 o
SAE J1704 o FMVSS No.116 DOT 4
Holgura de pedal*155,0 mm (2,16 pul.) mín.
Juego del pedal 0,5  2,7 mm (0,020  0,106 pul.)
Recorrido de la palanca del
freno de estacionamiento
*27  8 clics
Tipo de líquidoSAE J1703 o FMVSS No.116 DOT 3 o
SAE J1704 o FMVSS No.116 DOT 4
Holgura Menos de 30 mm (1,2 pul.)
86_OM_ES_OM18062S.book 487 ページ ２０１５年４月３日　金曜日　午後２時１７分

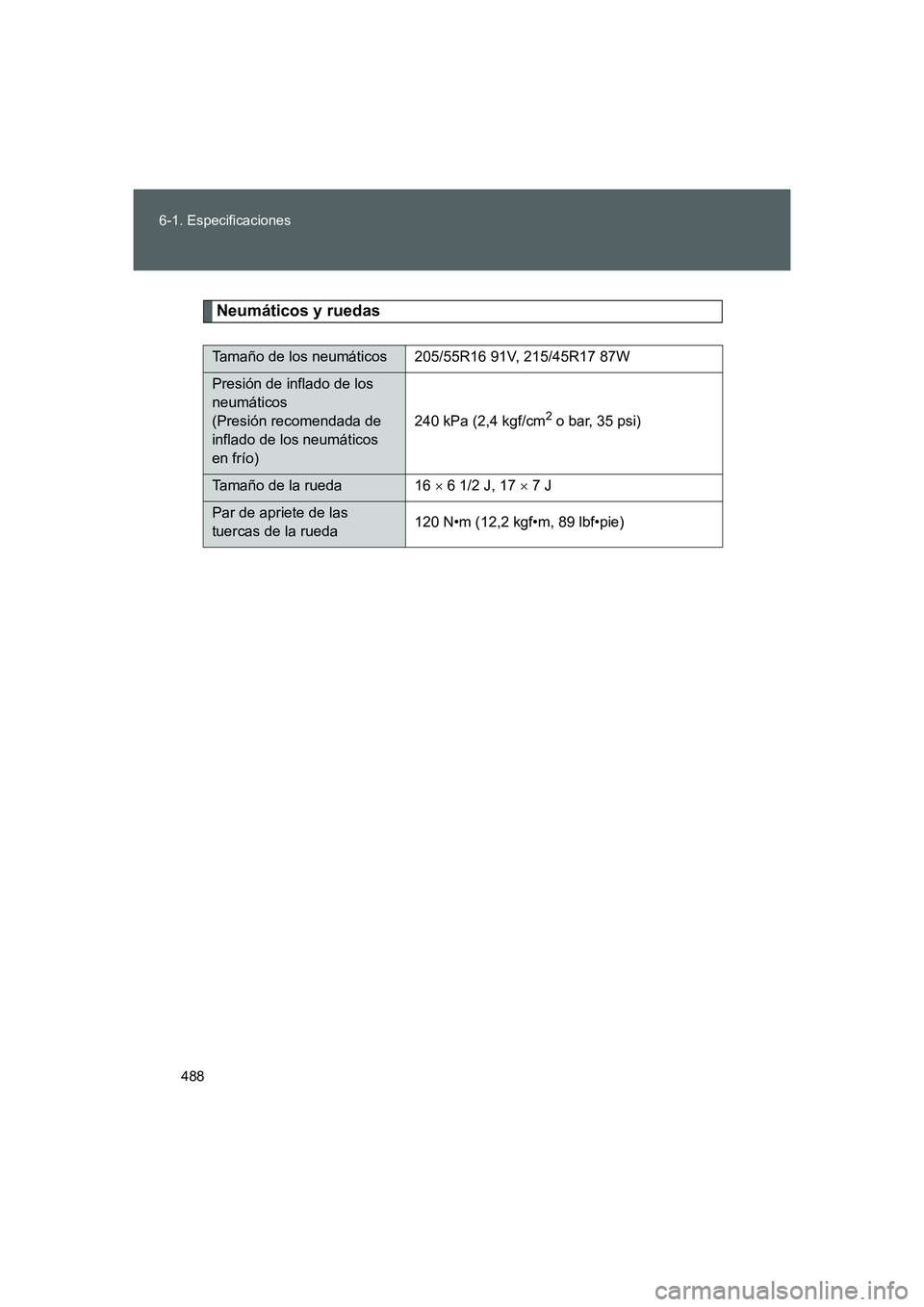

488 6-1. Especificaciones
FT86_ES
Neumáticos y ruedas
Tamaño de los neumáticos 205/55R16 91V, 215/45R17 87W
Presión de inflado de los
neumáticos
(Presión recomendada de
inflado de los neumáticos
en frío)240 kPa (2,4 kgf/cm
2 o bar, 35 psi)
Tamaño de la rueda 16 × 6 1/2 J, 17 × 7 J
Par de apriete de las
tuercas de la rueda120 N•m (12,2 kgf•m, 89 lbf•pie)
86_OM_ES_OM18062S.book 488 ページ ２０１５年４月３日　金曜日　午後２時１７分

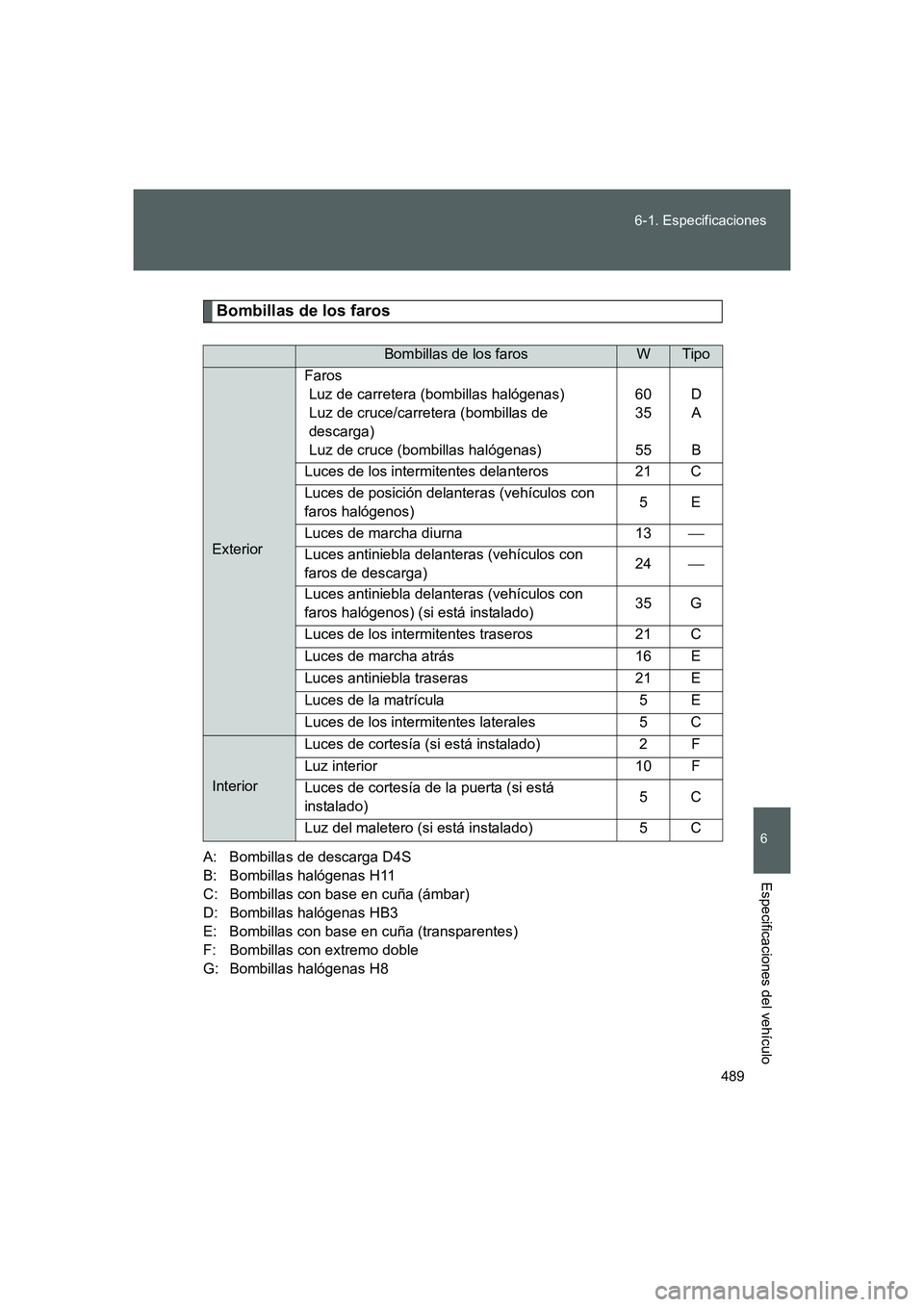

489 6-1. Especificaciones
6
Especificaciones del vehículo
FT86_ES
Bombillas de los faros
A: Bombillas de descarga D4S
B: Bombillas halógenas H11
C: Bombillas con base en cuña (ámbar)
D: Bombillas halógenas HB3
E: Bombillas con base en cuña (transparentes)
F: Bombillas con extremo doble
G: Bombillas halógenas H8
Bombillas de los farosWTipo
ExteriorFaros
Luz de carretera (bombillas halógenas)
Luz de cruce/carretera (bombillas de
descarga)
Luz de cruce (bombillas halógenas)60
35
55D
A
B
Luces de los intermitentes delanteros 21 C
Luces de posición delanteras (vehículos con
faros halógenos)5E
Luces de marcha diurna 13
Luces antiniebla delanteras (vehículos con
faros de descarga)24
Luces antiniebla delanteras (vehículos con
faros halógenos) (si está instalado)35 G
Luces de los intermitentes traseros 21 C
Luces de marcha atrás 16 E
Luces antiniebla traseras 21 E
Luces de la matrícula 5 E
Luces de los intermitentes laterales 5 C
InteriorLuces de cortesía (si está instalado) 2 F
Luz interior 10 F
Luces de cortesía de la puerta (si está
instalado)5C
Luz del maletero (si está instalado) 5 C
86_OM_ES_OM18062S.book 489 ページ ２０１５年４月３日　金曜日　午後２時１７分

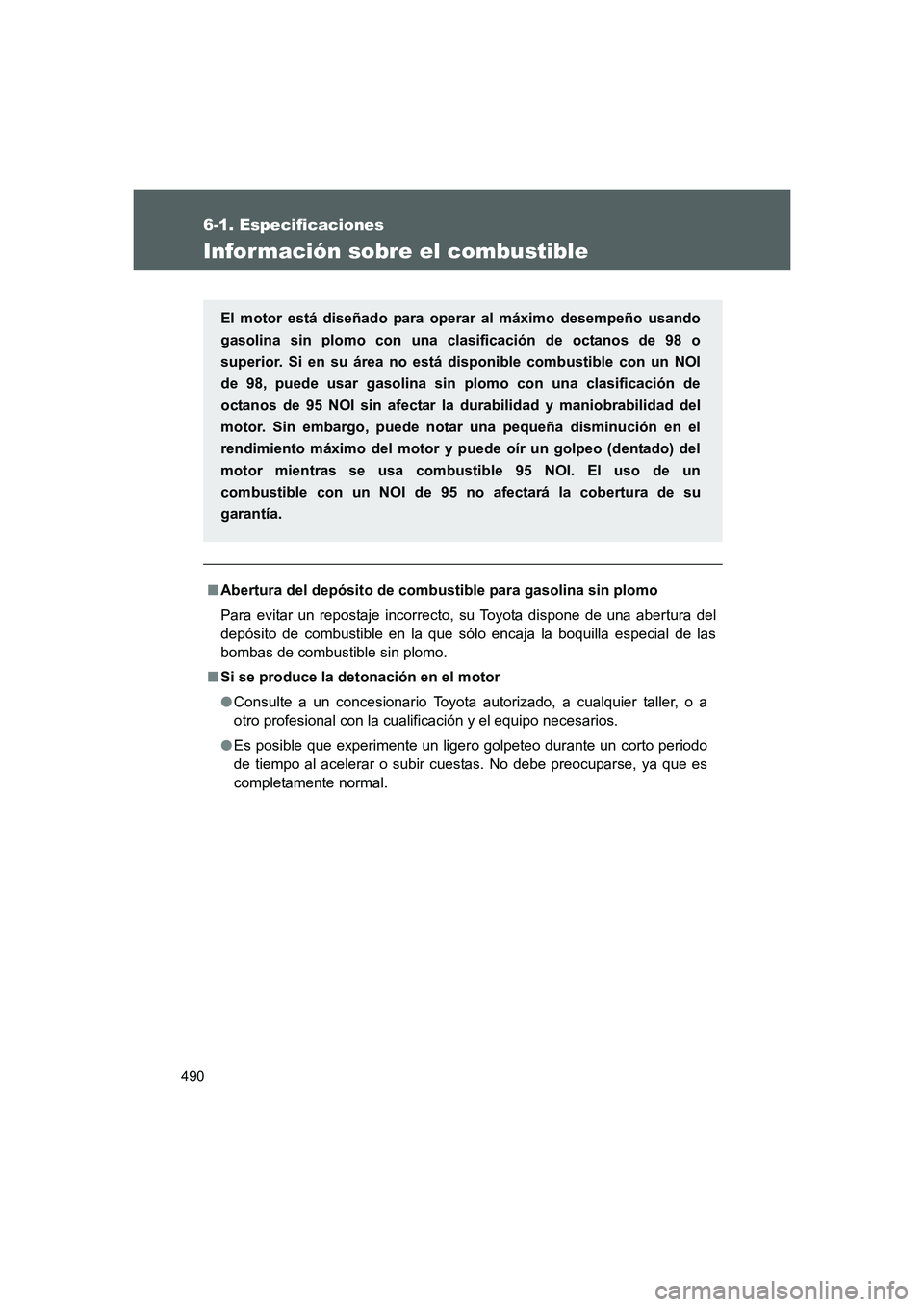

490
6-1. Especificaciones
FT86_ES
Información sobre el combustible
■Abertura del depósito de combustible para gasolina sin plomo
Para evitar un repostaje incorrecto, su Toyota dispone de una abertura del
depósito de combustible en la que sólo encaja la boquilla especial de las
bombas de combustible sin plomo.
■Si se produce la detonación en el motor
●Consulte a un concesionario Toyota autorizado, a cualquier taller, o a
otro profesional con la cualificación y el equipo necesarios.
●Es posible que experimente un ligero golpeteo durante un corto periodo
de tiempo al acelerar o subir cuestas. No debe preocuparse, ya que es
completamente normal. El motor está diseñado para operar al máximo desempeño usando
gasolina sin plomo con una clasificación de octanos de 98 o
superior. Si en su área no está disponible combustible con un NOI
de 98, puede usar gasolina sin plomo con una clasificación de
octanos de 95 NOI sin afectar la durabilidad y maniobrabilidad del
motor. Sin embargo, puede notar una pequeña disminución en el
rendimiento máximo del motor y puede oír un golpeo (dentado) del
motor mientras se usa combustible 95 NOI. El uso de un
combustible con un NOI de 95 no afectará la cobertura de su
garantía.
