TOYOTA GT86 2016 Notices Demploi (in French)

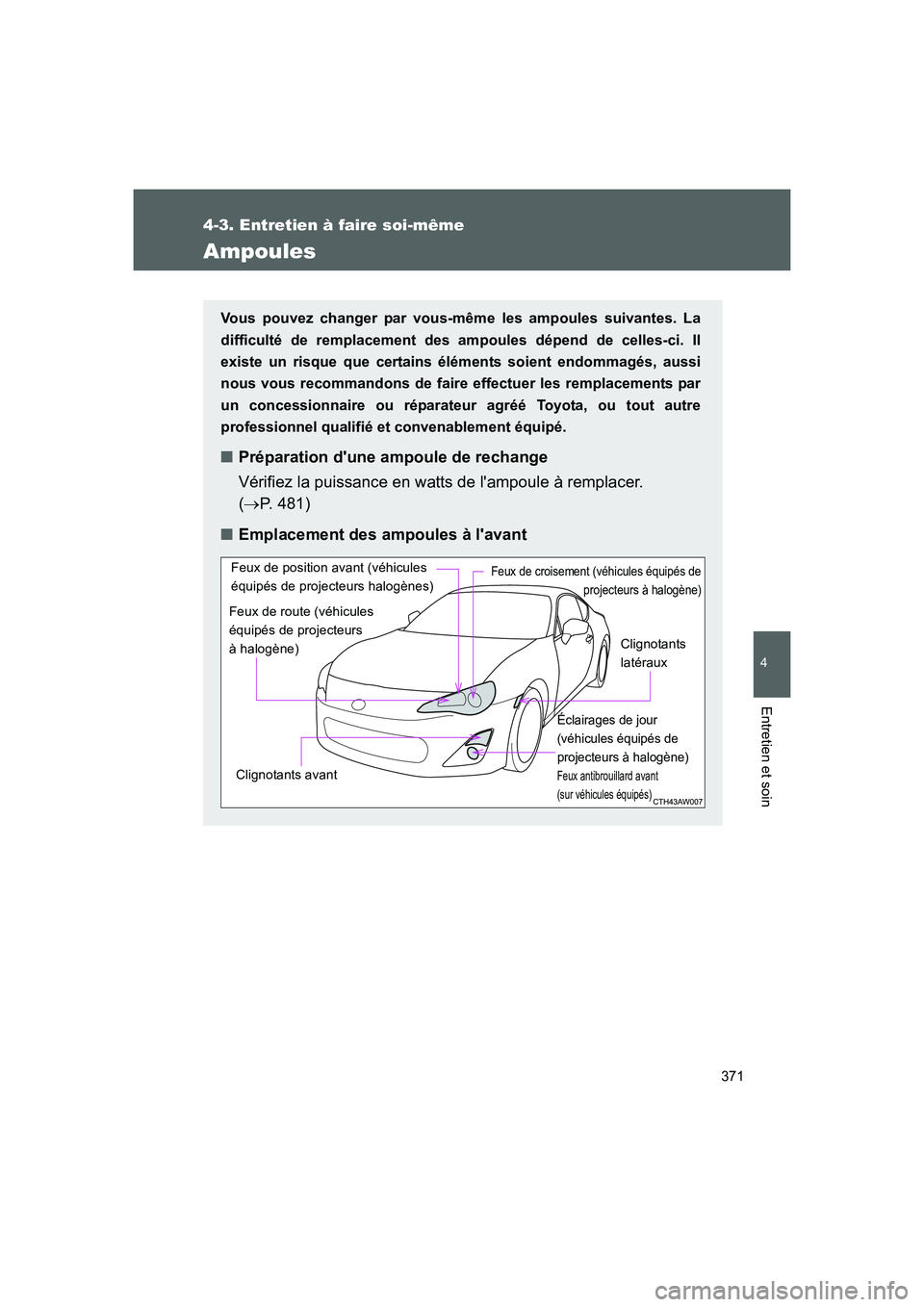

371
4-3. Entretien à faire soi-même
4
Entretien et soin
FT86_EK
Ampoules
Vous pouvez changer par vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Il
existe un risque que certains éléments soient endommagés, aussi
nous vous recommandons de faire effectuer les remplacements par
un concessionnaire ou réparateur agréé Toyota, ou tout autre
professionnel qualifié et convenablement équipé.
■Préparation d'une ampoule de rechange
Vérifiez la puissance en watts de l'ampoule à remplacer.
(→P. 481)
■Emplacement des ampoules à l'avant
Feux de route (véhicules
équipés de projecteurs
à halogène)
Feux de croisement (véhicules équipés de
projecteurs à halogène)
Clignotants
latéraux
Clignotants avant
Feux de position avant (véhicules
équipés de projecteurs halogènes)
Éclairages de jour
(véhicules équipés de
projecteurs à halogène)
Feux antibrouillard avant
(sur véhicules équipés)
86_OM_EK_OM18060K.book 371 ページ ２０１５年４月３日　金曜日　午後１２時５分

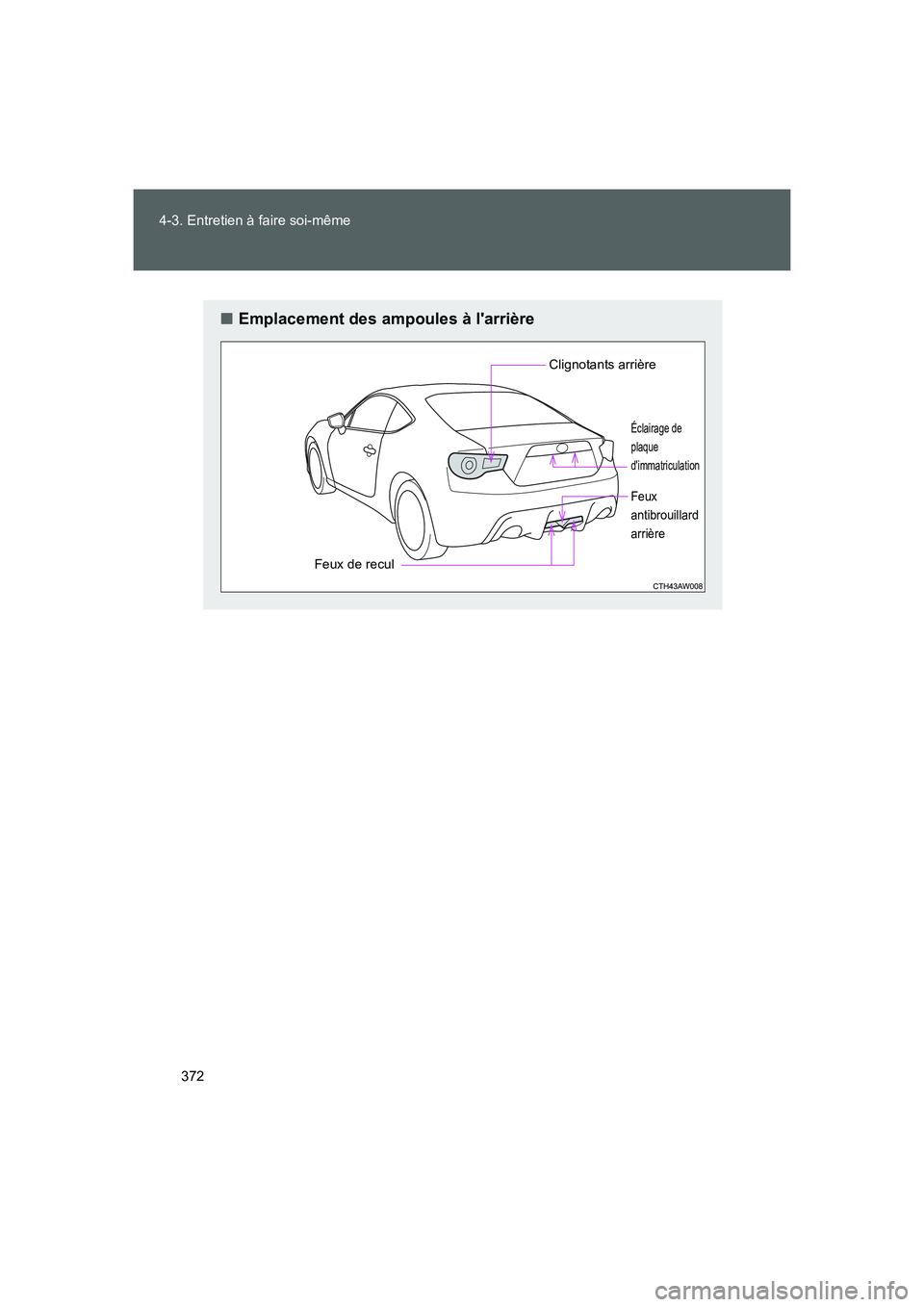

372 4-3. Entretien à faire soi-même
FT86_EK
■Emplacement des ampoules à l'arrière
Clignotants arrière
Feux de recul
Éclairage de
plaque
d'immatriculation
Feux
antibrouillard
arrière
86_OM_EK_OM18060K.book 372 ページ ２０１５年４月３日　金曜日　午後１２時５分

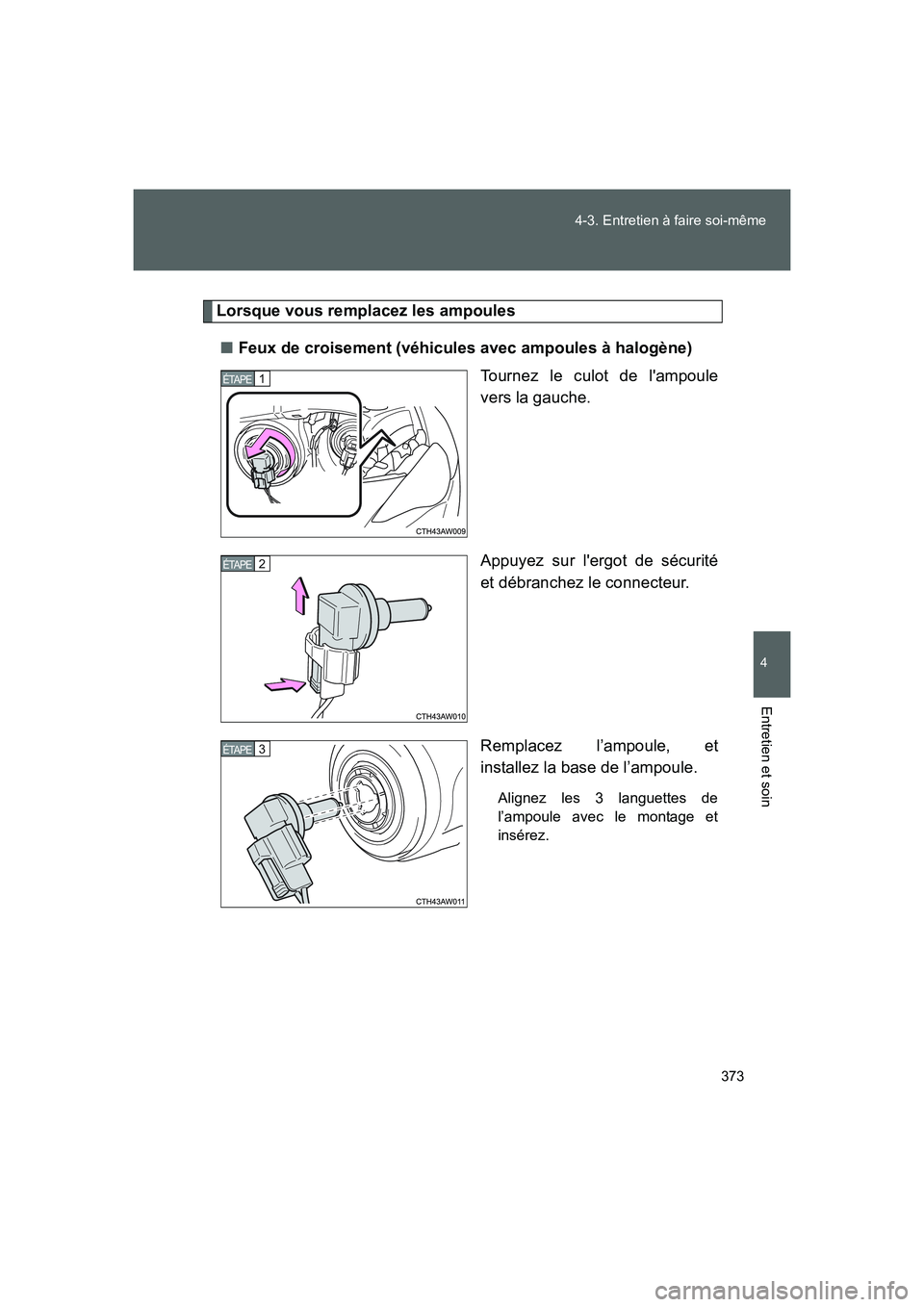

373 4-3. Entretien à faire soi-même
4
Entretien et soin
FT86_EK
Lorsque vous remplacez les ampoules
■Feux de croisement (véhicules avec ampoules à halogène)
Tournez le culot de l'ampoule
vers la gauche.
Appuyez sur l'ergot de sécurité
et débranchez le connecteur.
Remplacez l’ampoule, et
installez la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule avec le montage et
insérez.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
86_OM_EK_OM18060K.book 373 ページ ２０１５年４月３日　金曜日　午後１２時５分

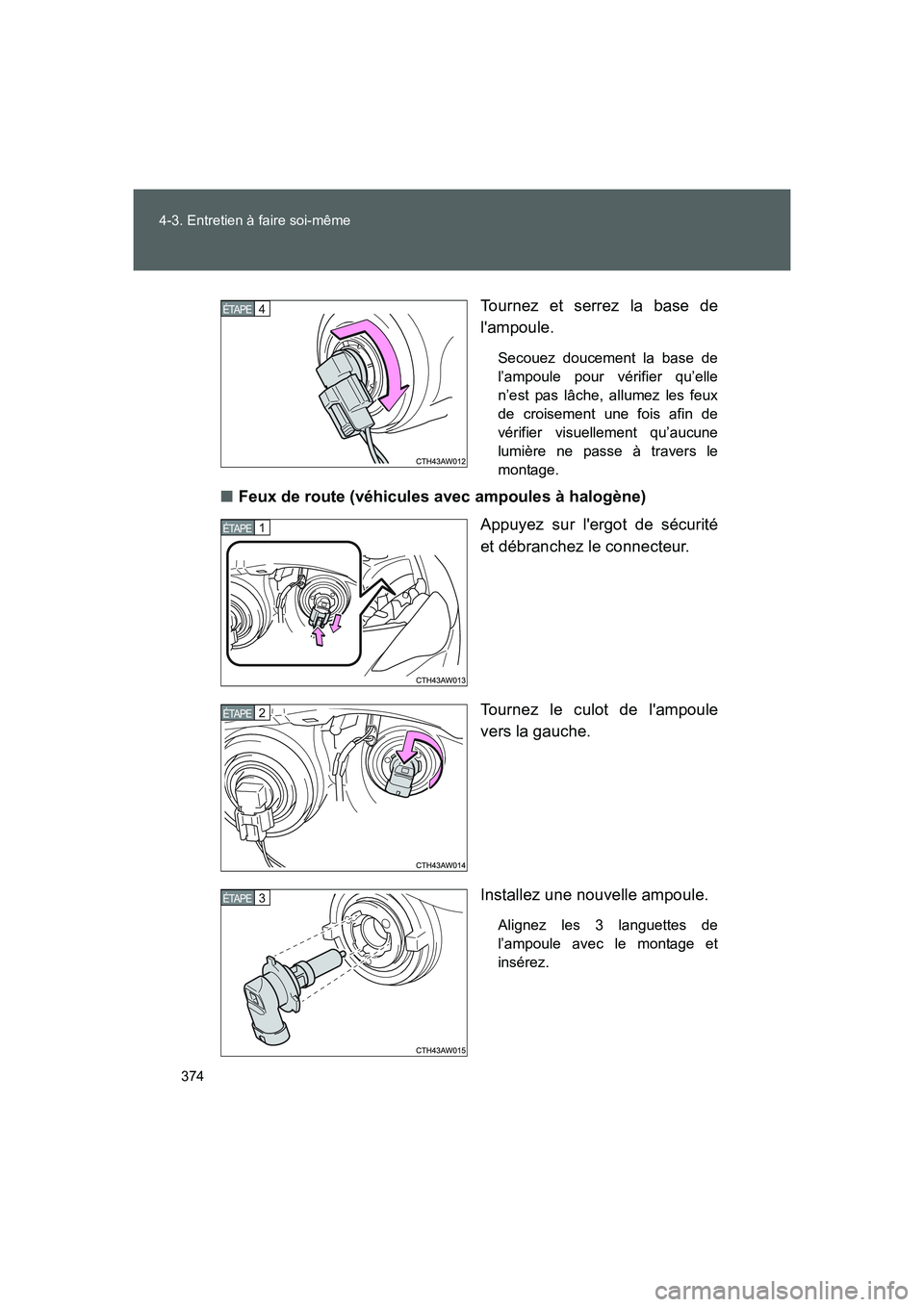

374 4-3. Entretien à faire soi-même
FT86_EKTournez et serrez la base de
l'ampoule.
Secouez doucement la base de
l’ampoule pour vérifier qu’elle
n’est pas lâche, allumez les feux
de croisement une fois afin de
vérifier visuellement qu’aucune
lumière ne passe à travers le
montage.
■Feux de route (véhicules avec ampoules à halogène)
Appuyez sur l'ergot de sécurité
et débranchez le connecteur.
Tournez le culot de l'ampoule
vers la gauche.
Installez une nouvelle ampoule.
Alignez les 3 languettes de
l’ampoule avec le montage et
insérez.
4 ÉTAPE
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
86_OM_EK_OM18060K.book 374 ページ ２０１５年４月３日　金曜日　午後１２時５分

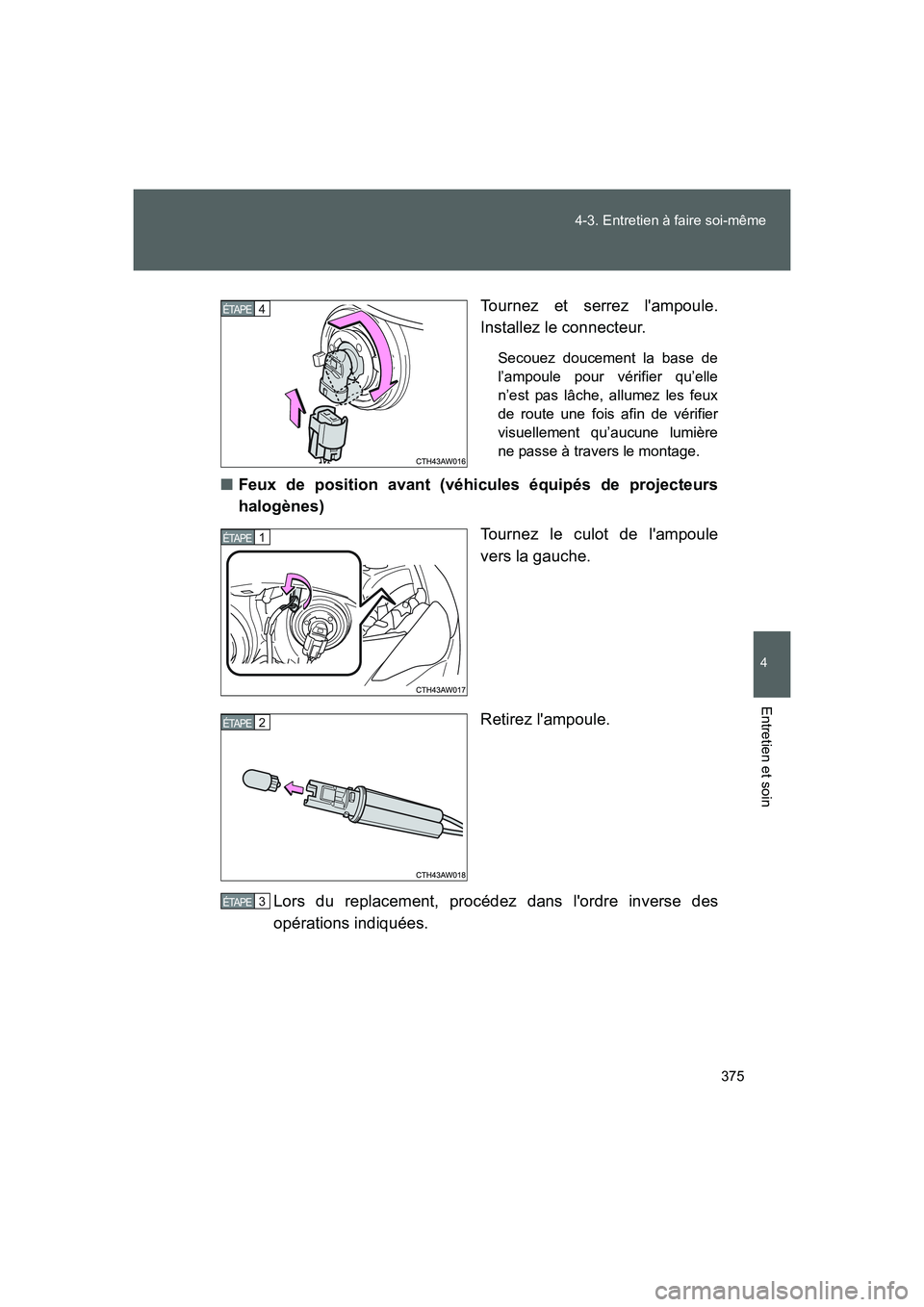

375 4-3. Entretien à faire soi-même
4
Entretien et soin
FT86_EKTournez et serrez l'ampoule.
Installez le connecteur.
Secouez doucement la base de
l’ampoule pour vérifier qu’elle
n’est pas lâche, allumez les feux
de route une fois afin de vérifier
visuellement qu’aucune lumière
ne passe à travers le montage.
■Feux de position avant (véhicules équipés de projecteurs
halogènes)
Tournez le culot de l'ampoule
vers la gauche.
Retirez l'ampoule.
Lors du replacement, procédez dans l'ordre inverse des
opérations indiquées.
4 ÉTAPE
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
86_OM_EK_OM18060K.book 375 ページ ２０１５年４月３日　金曜日　午後１２時５分

376 4-3. Entretien à faire soi-même

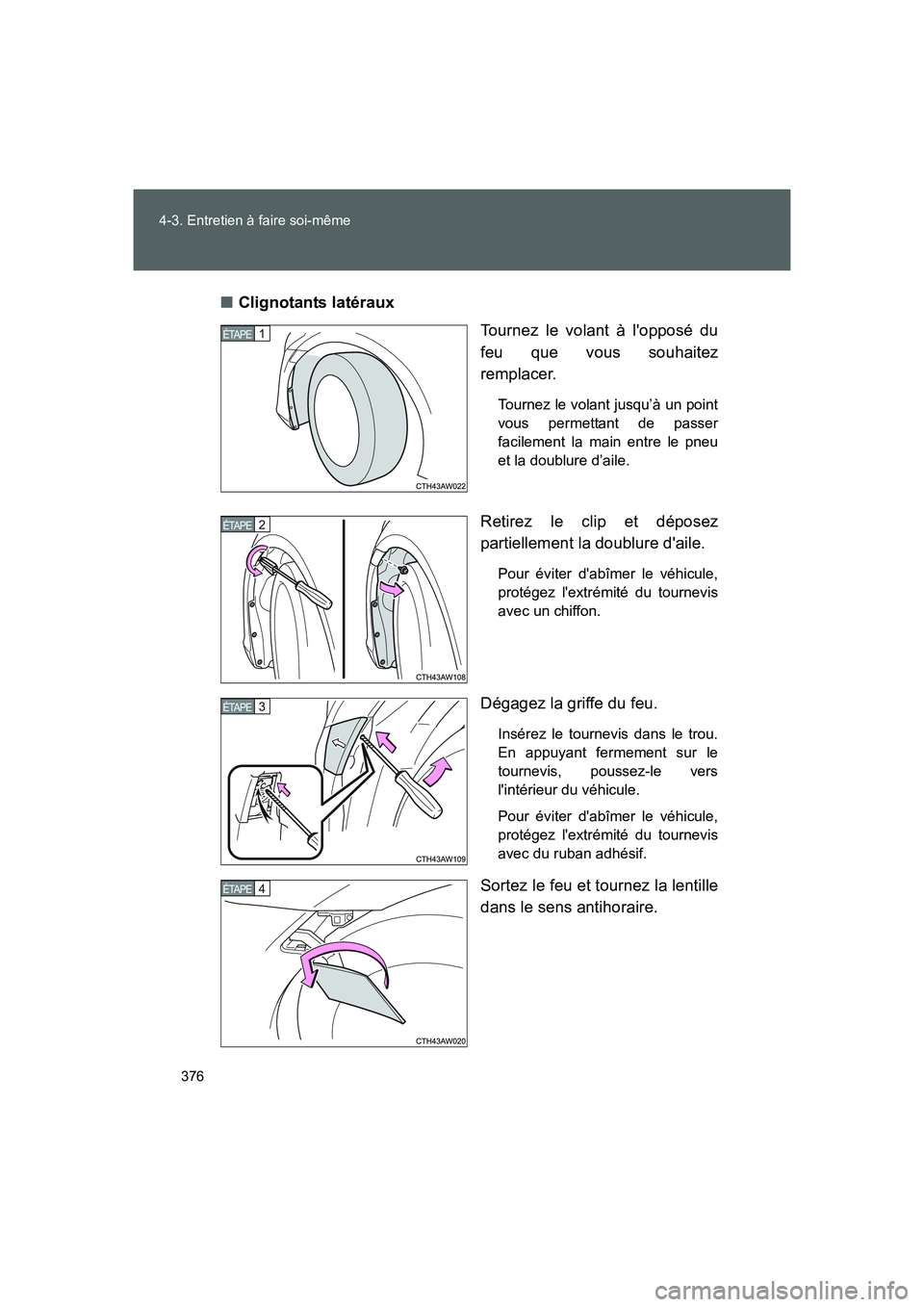

FT86_EK■Clignotants latéraux
Tournez le volant à l'opposé du
feu que vous souhaitez
remplacer.
Tournez le volant jusqu’à un point
vous permettant de passer
facilement la main entre le pneu
et la doublure d’aile.
Retirez le clip et déposez
partiellement la doublure d'aile.
Pour éviter d'abîmer le véhicule,
protégez l'extrémité du tournevis
avec un chiffon.
Dégagez la griffe du feu.
Insérez le tournevis dans le trou.
En appuyant fermement sur le
tournevis, poussez-le vers
l'intérieur du véhicule.
Pour éviter d'abîmer le véhicule,
protégez l'extrémité du tournevis
avec du ruban adhésif.
Sortez le feu et tournez la lentille
dans le sens antihoraire.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
86_OM_EK_OM18060K.book 376 ページ ２０１５年４月３日　金曜日　午後１２時５分

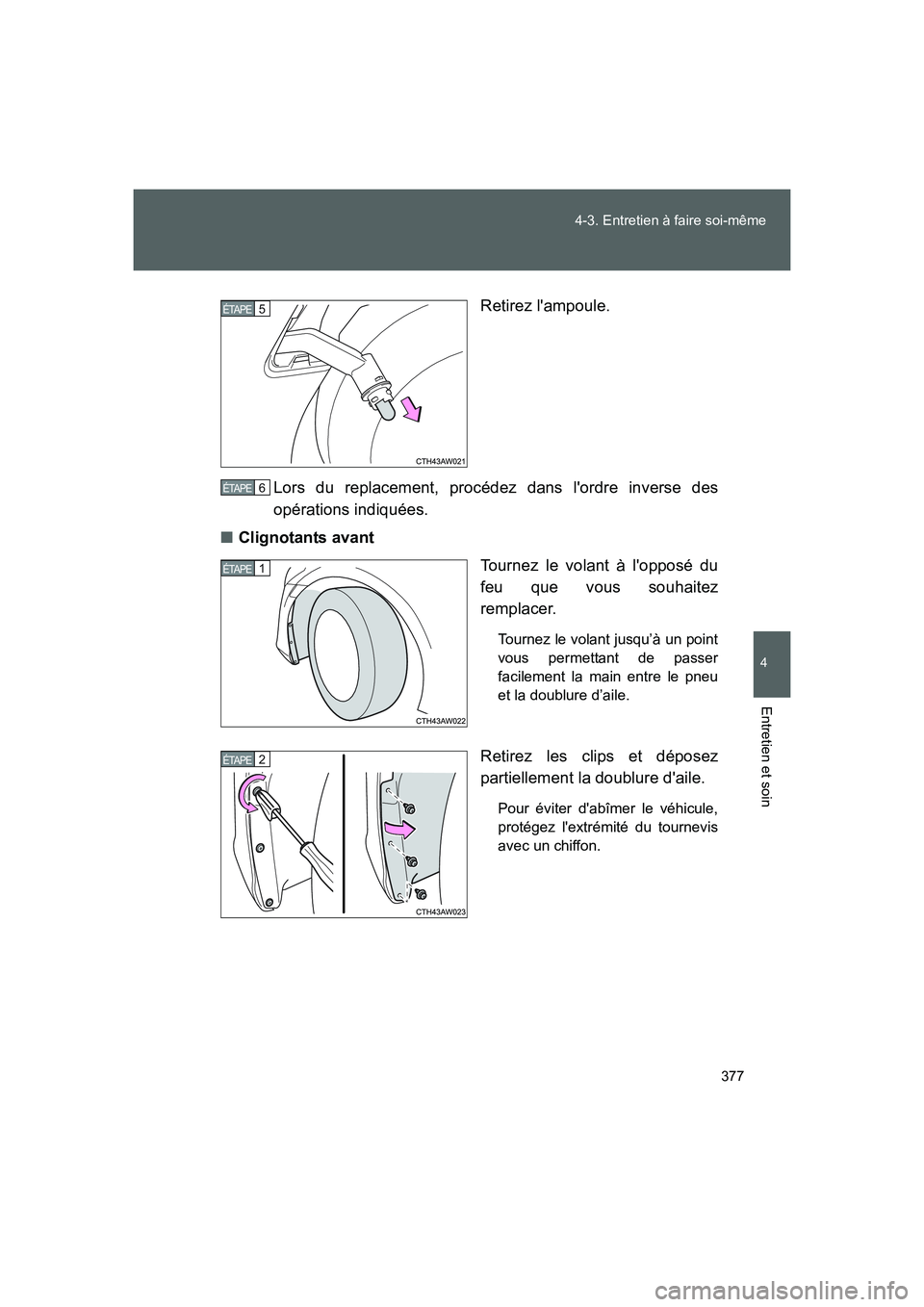

377 4-3. Entretien à faire soi-même
4
Entretien et soin
FT86_EKRetirez l'ampoule.
Lors du replacement, procédez dans l'ordre inverse des
opérations indiquées.
■Clignotants avant
Tournez le volant à l'opposé du
feu que vous souhaitez
remplacer.
Tournez le volant jusqu’à un point
vous permettant de passer
facilement la main entre le pneu
et la doublure d’aile.
Retirez les clips et déposez
partiellement la doublure d'aile.
Pour éviter d'abîmer le véhicule,
protégez l'extrémité du tournevis
avec un chiffon.
5 ÉTAPE
6 ÉTAPE
1 ÉTAPE
2 ÉTAPE
86_OM_EK_OM18060K.book 377 ページ ２０１５年４月３日　金曜日　午後１２時５分

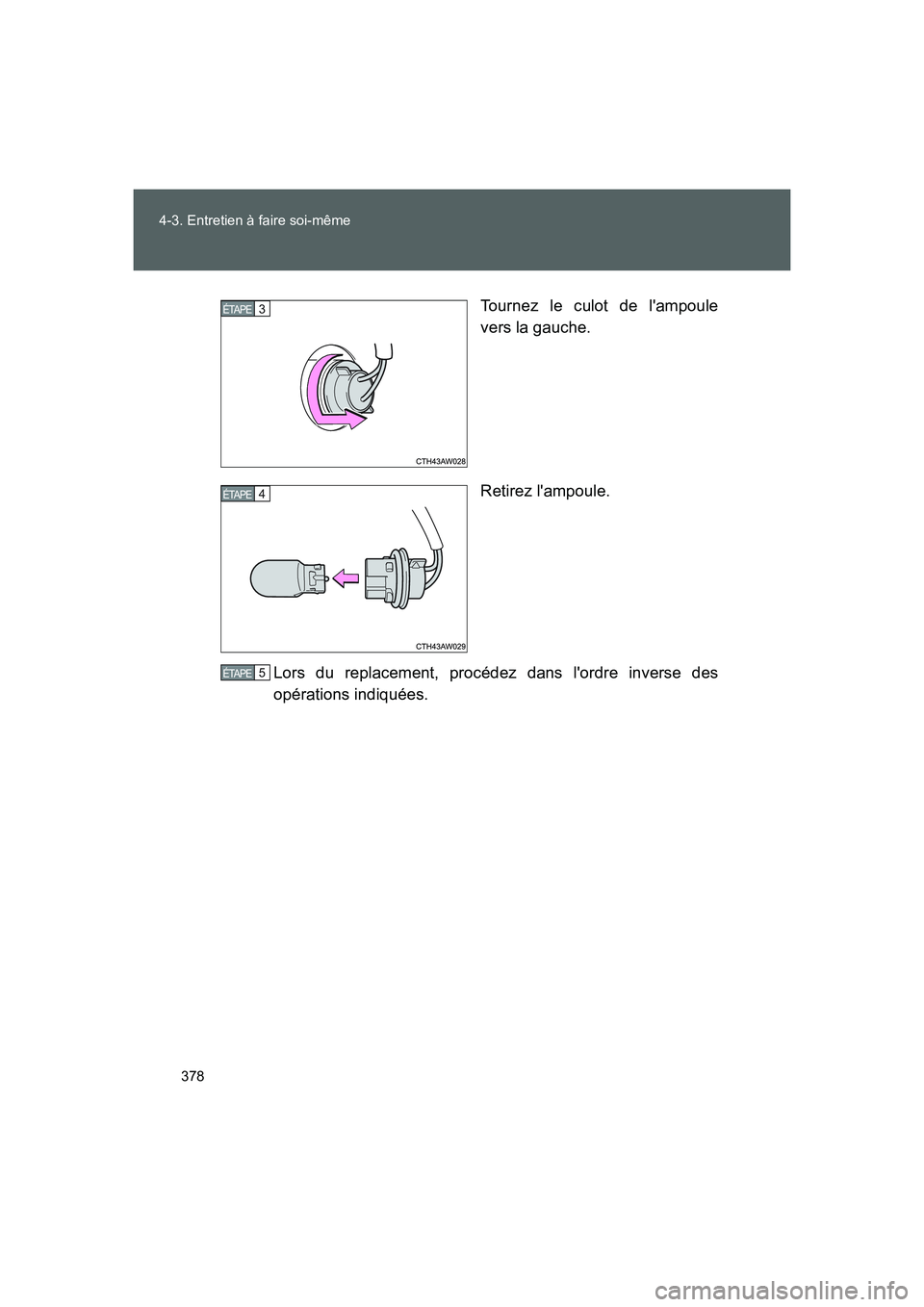

378 4-3. Entretien à faire soi-même
FT86_EKTournez le culot de l'ampoule
vers la gauche.
Retirez l'ampoule.
Lors du replacement, procédez dans l'ordre inverse des
opérations indiquées.
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
86_OM_EK_OM18060K.book 378 ページ ２０１５年４月３日　金曜日　午後１２時５分

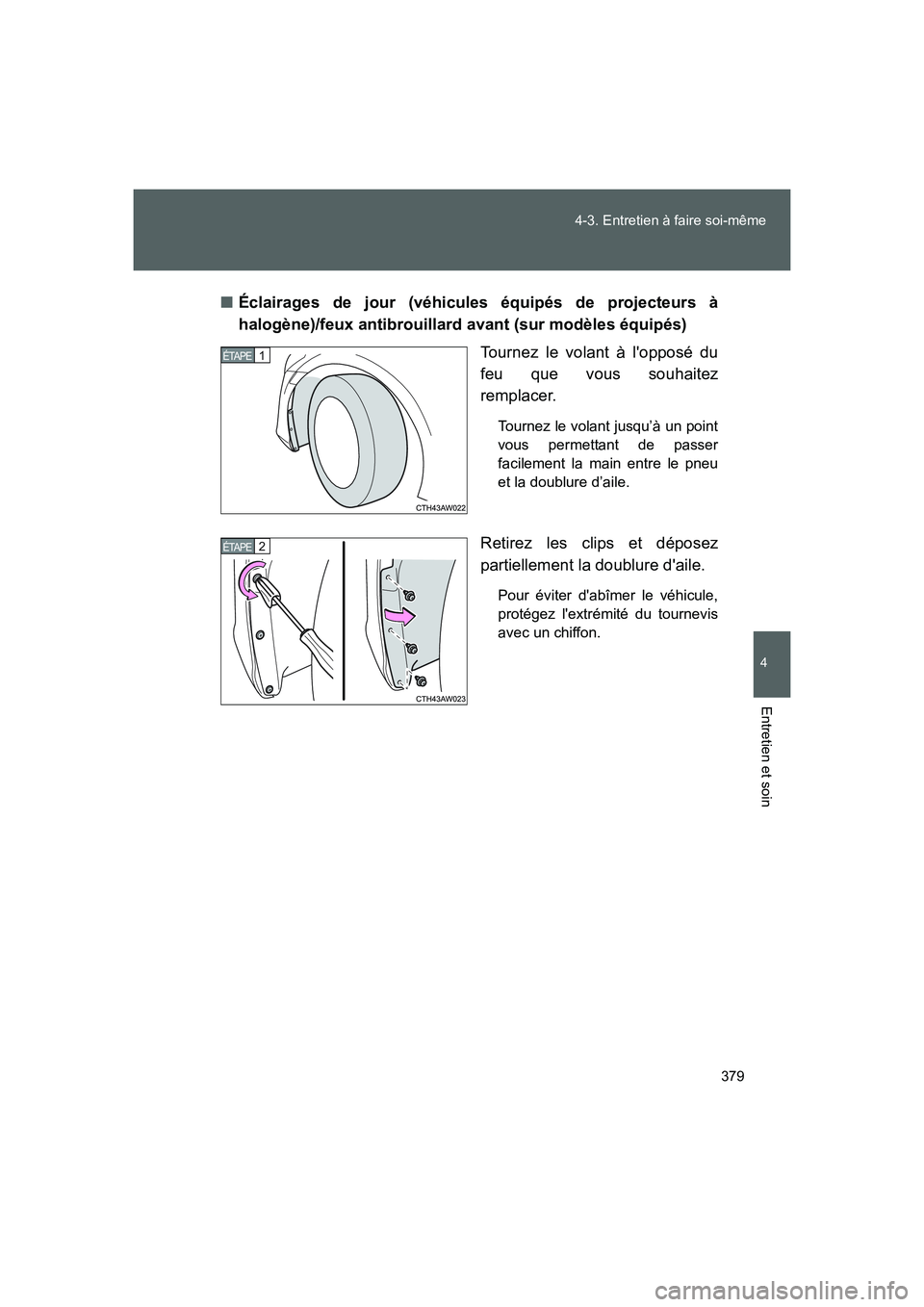

379 4-3. Entretien à faire soi-même
4
Entretien et soin
FT86_EK■Éclairages de jour (véhicules équipés de projecteurs à
halogène)/feux antibrouillard avant (sur modèles équipés)
Tournez le volant à l'opposé du
feu que vous souhaitez
remplacer.
Tournez le volant jusqu’à un point
vous permettant de passer
facilement la main entre le pneu
et la doublure d’aile.
Retirez les clips et déposez
partiellement la doublure d'aile.
Pour éviter d'abîmer le véhicule,
protégez l'extrémité du tournevis
avec un chiffon.
1 ÉTAPE
2 ÉTAPE
86_OM_EK_OM18060K.book 379 ページ ２０１５年４月３日　金曜日　午後１２時５分

380 4-3. Entretien à faire soi-même
FT86_EKÉclairages de jour/feux
antibrouillard avant
Feux antibrouillard avant
Débranchez le connecteur et
déposez l'ampoule.
Éclairages de jour
Déposez l'ampoule.
Éclairages de jour
Retirez l'ampoule.
Remplacez l'ampoule par une nouvelle.
Éclairages de jour/feux antibrouillard avant
Vissez fermement l'ampoule. Installez le connecteur.
Éclairages de jour
Vissez fermement l'ampoule.
Pour installer la doublure d'aile, installez-la en exécutant
dans le sens inverse.
3 ÉTAPE
3 ÉTAPE
5 ÉTAPE 4 ÉTAPE
5 ÉTAPE 5 ÉTAPE
5 ÉTAPE 6 ÉTAPE
5 ÉTAPE 2 ÉTAPE
86_OM_EK_OM18060K.book 380 ページ ２０１５年４月３日　金曜日　午後１２時５分
