361 4-3. Entretien à faire soi-même
4
Entretien et soin
FT86_EK

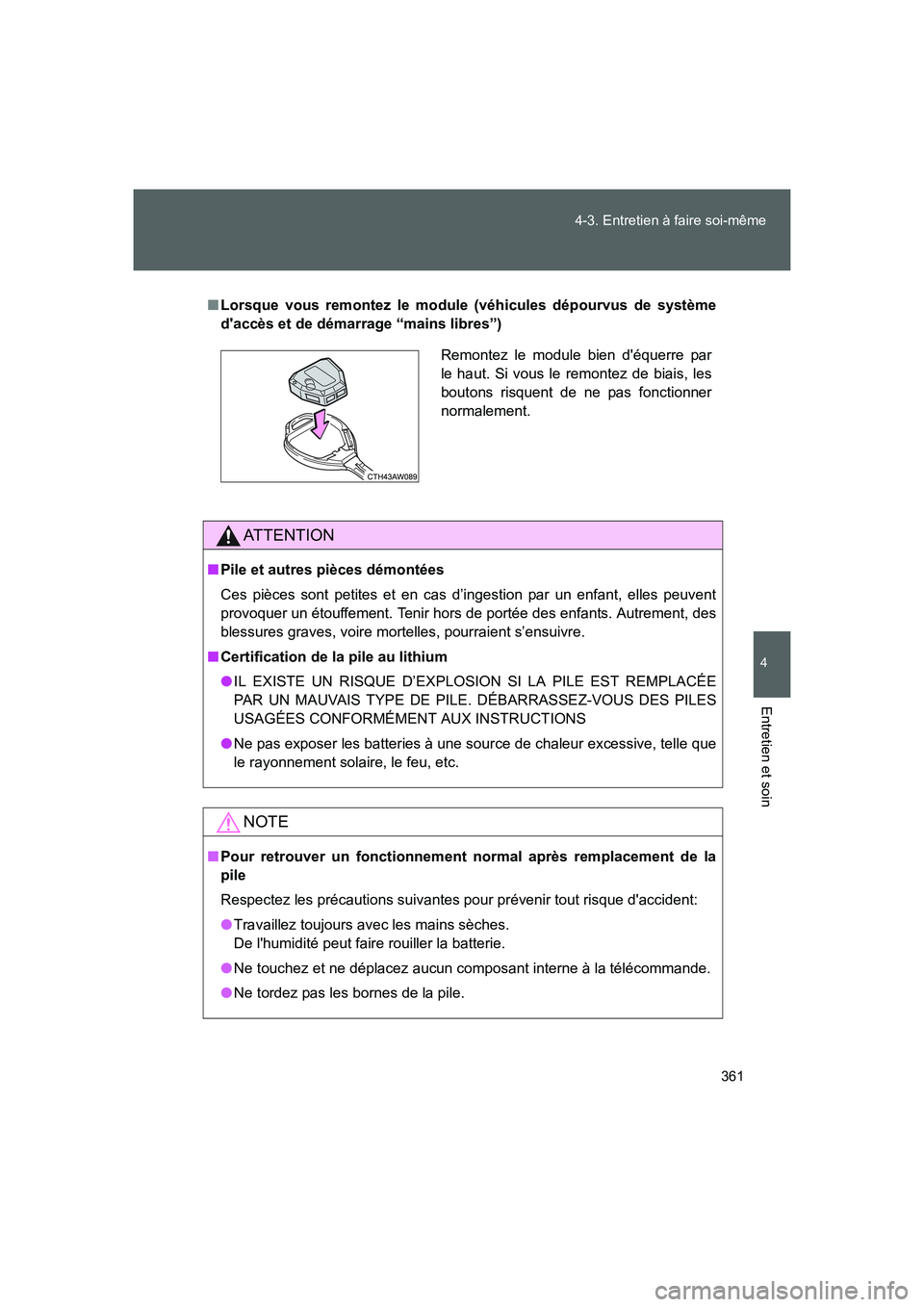

■Lorsque vous remontez le module (véhicules dépourvus de système
d'accès et de démarrage “mains libres”)
AT T E N T I O N
■Pile et autres pièces démontées
Ces pièces sont petites et en cas d’ingestion par un enfant, elles peuvent
provoquer un étouffement. Tenir hors de portée des enfants. Autrement, des
blessures graves, voire mortelles, pourraient s’ensuivre.
■Certification de la pile au lithium
●IL EXISTE UN RISQUE D’EXPLOSION SI LA PILE EST REMPLACÉE
PAR UN MAUVAIS TYPE DE PILE. DÉBARRASSEZ-VOUS DES PILES
USAGÉES CONFORMÉMENT AUX INSTRUCTIONS
●Ne pas exposer les batteries à une source de chaleur excessive, telle que
le rayonnement solaire, le feu, etc.
NOTE
■Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
●Travaillez toujours avec les mains sèches.
De l'humidité peut faire rouiller la batterie.
●Ne touchez et ne déplacez aucun composant interne à la télécommande.
●Ne tordez pas les bornes de la pile.
Remontez le module bien d'équerre par
le haut. Si vous le remontez de biais, les
boutons risquent de ne pas fonctionner
normalement.
86_OM_EK_OM18060K.book 361 ページ ２０１５年４月３日　金曜日　午後１２時５分

362
4-3. Entretien à faire soi-même
FT86_EK

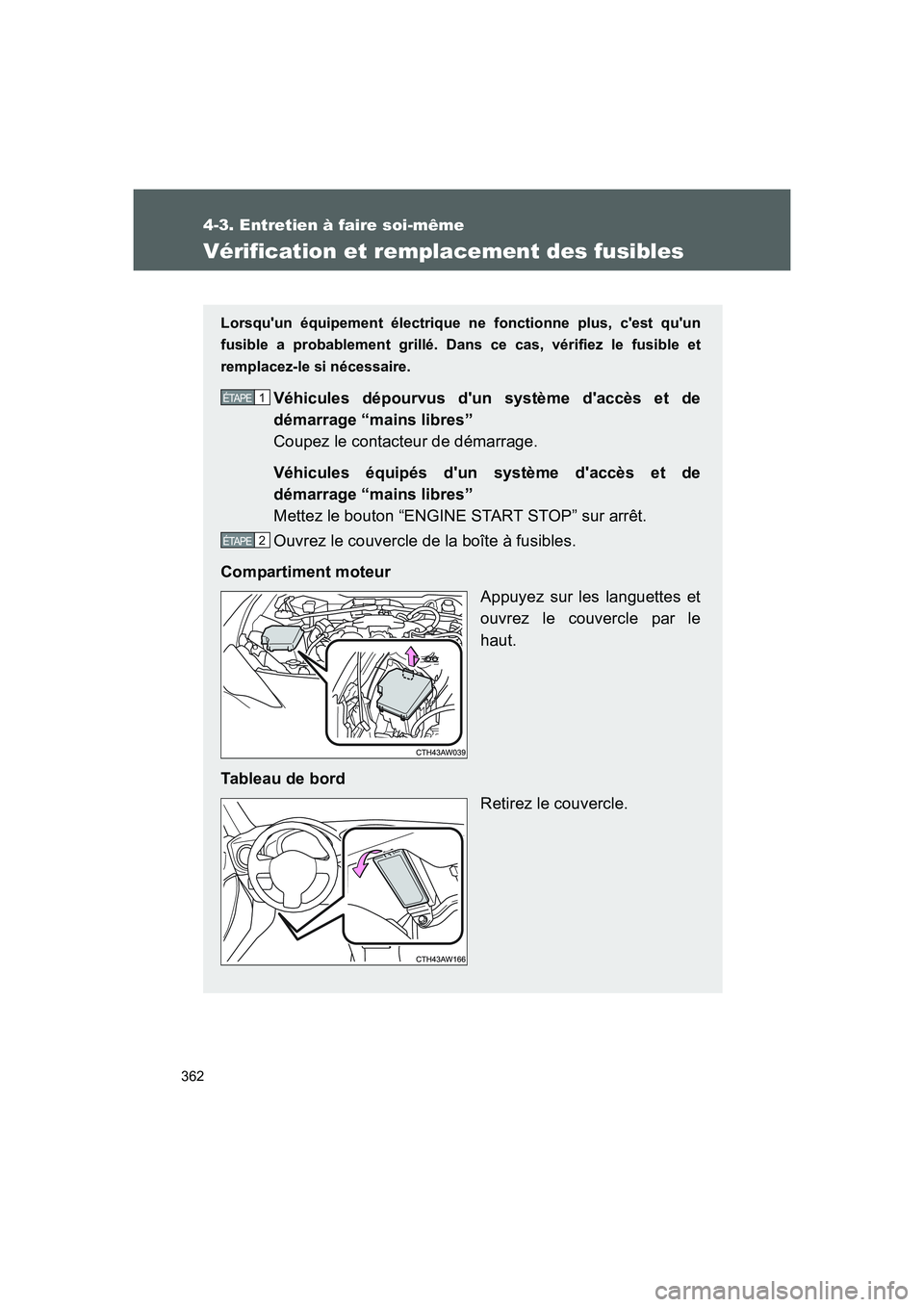

Vérification et remplacement des fusibles
Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un
fusible a probablement grillé. Dans ce cas, vérifiez le fusible et
remplacez-le si nécessaire.
Véhicules dépourvus d'un système d'accès et de
démarrage “mains libres”
Coupez le contacteur de démarrage.
Véhicules équipés d'un système d'accès et de
démarrage “mains libres”
Mettez le bouton “ENGINE START STOP” sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur
Appuyez sur les languettes et
ouvrez le couvercle par le
haut.
Tableau de bord
Retirez le couvercle.1 ÉTAPE
2 ÉTAPE
86_OM_EK_OM18060K.book 362 ページ ２０１５年４月３日　金曜日　午後１２時５分

363 4-3. Entretien à faire soi-même
4
Entretien et soin
FT86_EK

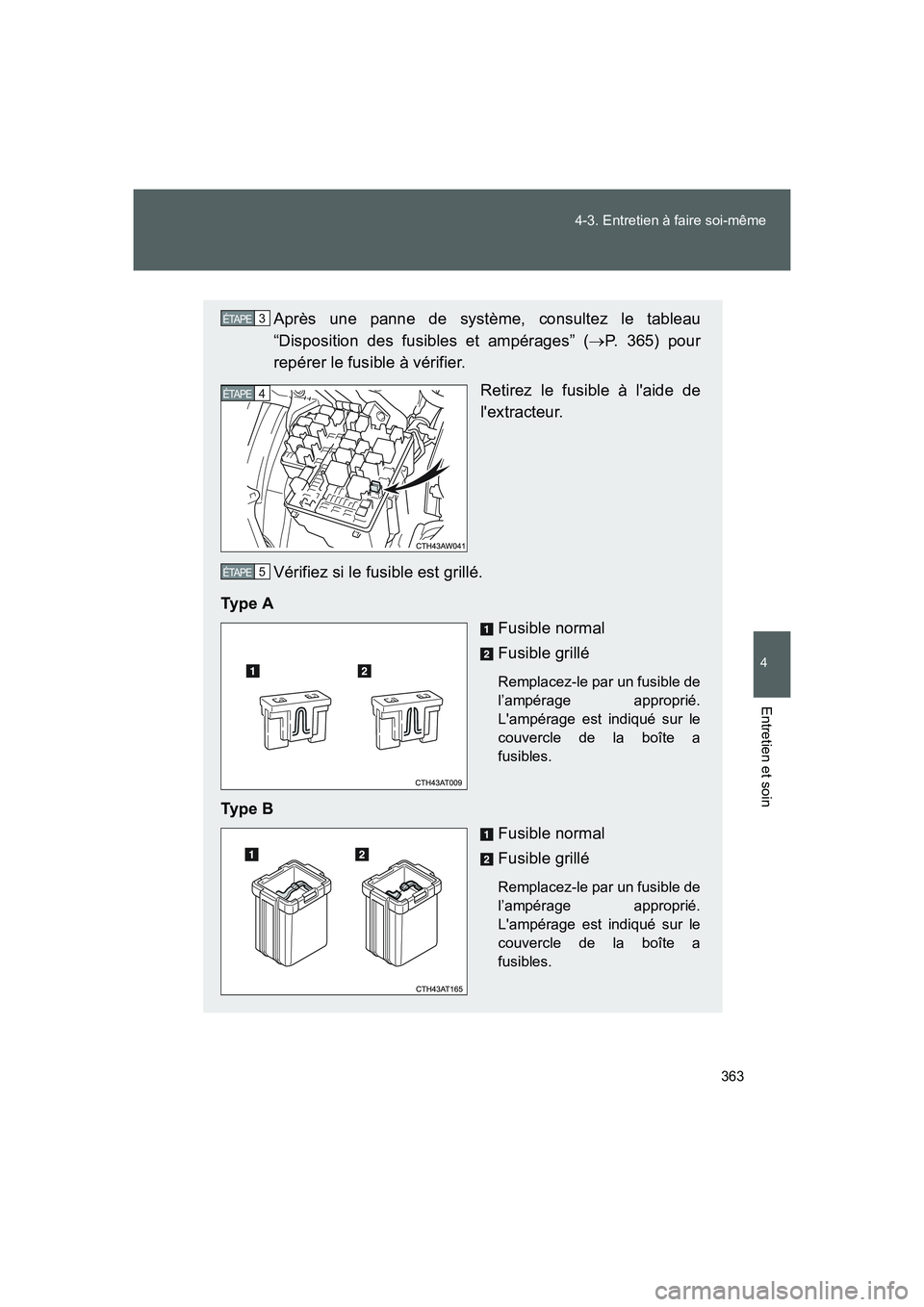

Après une panne de système, consultez le tableau
“Disposition des fusibles et ampérages” (→P. 365) pour
repérer le fusible à vérifier.
Retirez le fusible à l'aide de
l'extracteur.
Vérifiez si le fusible est grillé.
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le par un fusible de
l’ampérage approprié.
L'ampérage est indiqué sur le
couvercle de la boîte a
fusibles.
Ty p e B
Fusible normal
Fusible grillé
Remplacez-le par un fusible de
l’ampérage approprié.
L'ampérage est indiqué sur le
couvercle de la boîte a
fusibles.
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
86_OM_EK_OM18060K.book 363 ページ ２０１５年４月３日　金曜日　午後１２時５分

364 4-3. Entretien à faire soi-même
FT86_EK

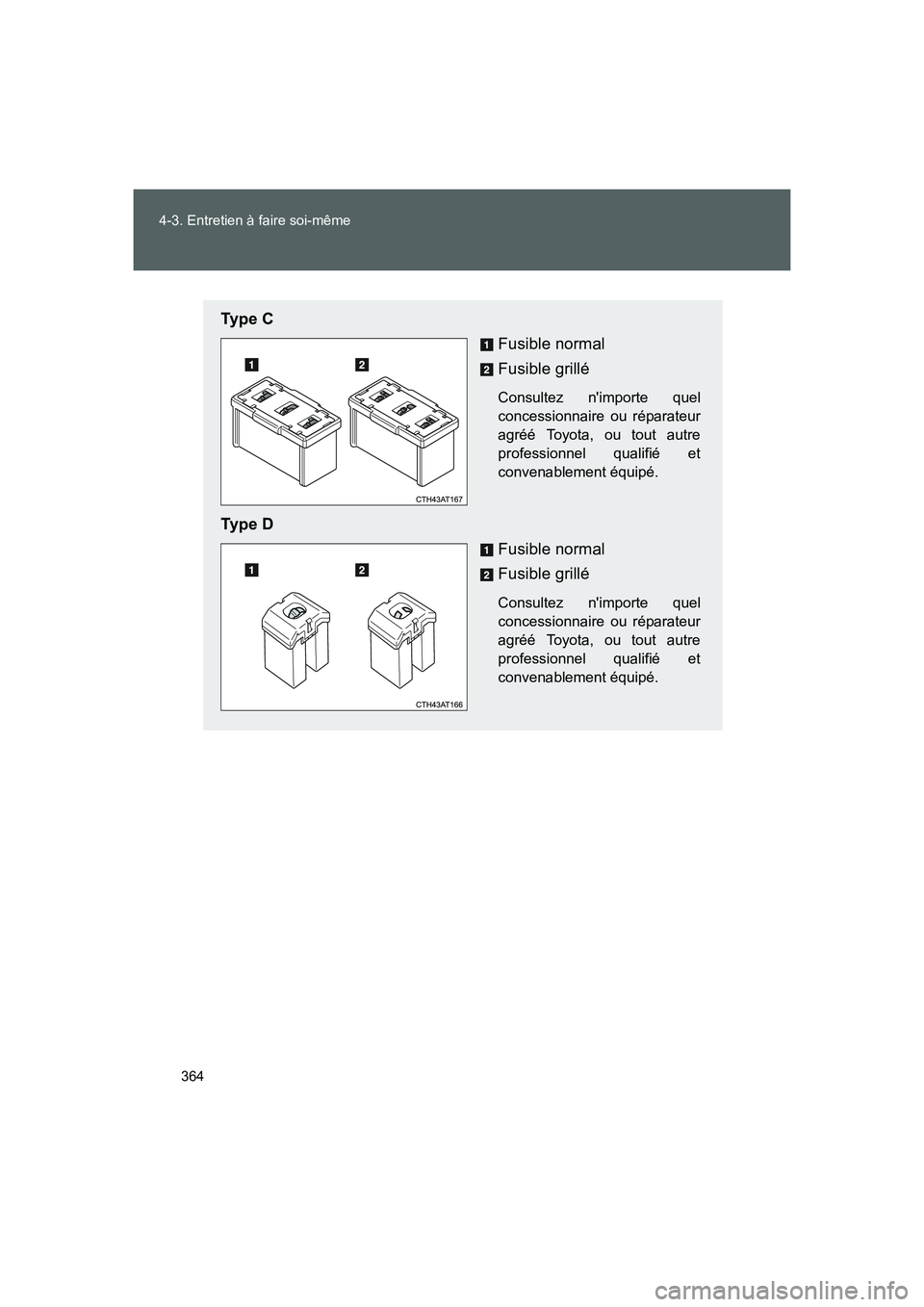

Ty p e C
Fusible normal
Fusible grillé
Consultez n'importe quel
concessionnaire ou réparateur
agréé Toyota, ou tout autre
professionnel qualifié et
convenablement équipé.
Ty p e D
Fusible normal
Fusible grillé
Consultez n'importe quel
concessionnaire ou réparateur
agréé Toyota, ou tout autre
professionnel qualifié et
convenablement équipé.
86_OM_EK_OM18060K.book 364 ページ ２０１５年４月３日　金曜日　午後１２時５分

365 4-3. Entretien à faire soi-même
4
Entretien et soin
FT86_EK

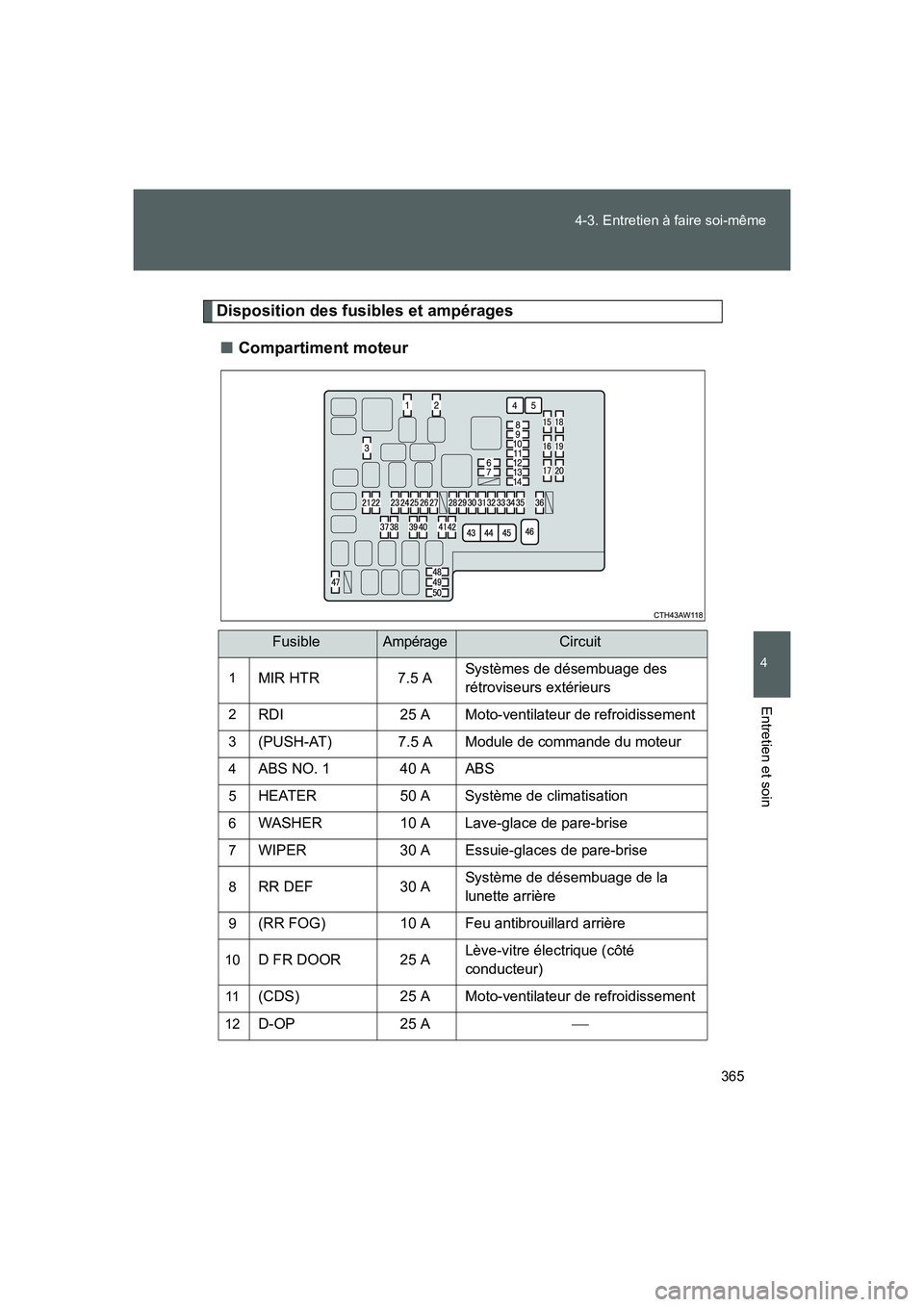

Disposition des fusibles et ampérages
■Compartiment moteur
FusibleAmpérageCircuit
1MIR HTR 7.5 ASystèmes de désembuage des
rétroviseurs extérieurs
2RDI 25 A Moto-ventilateur de refroidissement
3(PUSH-AT) 7.5 A Module de commande du moteur
4ABS NO. 1 40 A ABS
5HEATER 50 A Système de climatisation
6WASHER 10 A Lave-glace de pare-brise
7WIPER 30 A Essuie-glaces de pare-brise
8RR DEF 30 ASystème de désembuage de la
lunette arrière
9(RR FOG) 10 A Feu antibrouillard arrière
10D FR DOOR 25 ALève-vitre électrique (côté
conducteur)
11(CDS) 25 A Moto-ventilateur de refroidissement
12D-OP 25 A
86_OM_EK_OM18060K.book 365 ページ ２０１５年４月３日　金曜日　午後１２時５分

366 4-3. Entretien à faire soi-même
FT86_EK

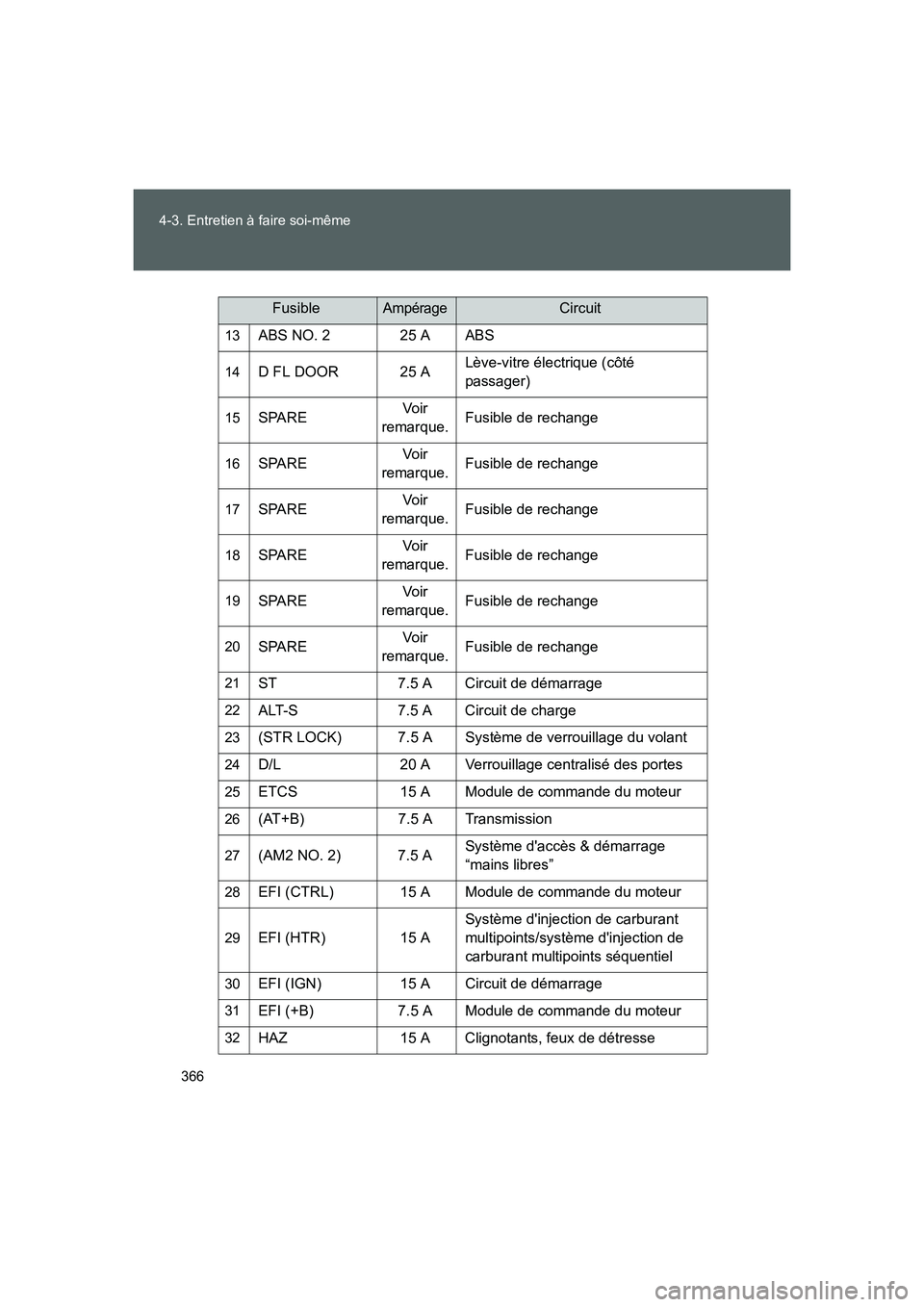

13ABS NO. 2 25 A ABS
14D FL DOOR 25 ALève-vitre électrique (côté
passager)
15SPAREVoir
remarque.Fusible de rechange
16SPAREVoir
remarque.Fusible de rechange
17SPAREVoir
remarque.Fusible de rechange
18SPAREVoir
remarque.Fusible de rechange
19SPAREVoir
remarque.Fusible de rechange
20SPAREVoir
remarque.Fusible de rechange
21ST 7.5 A Circuit de démarrage
22ALT-S 7.5 A Circuit de charge
23(STR LOCK) 7.5 A Système de verrouillage du volant
24D/L 20 A Verrouillage centralisé des portes
25ETCS 15 A Module de commande du moteur
26(AT+B) 7.5 A Transmission
27(AM2 NO. 2) 7.5 ASystème d'accès & démarrage
“mains libres”
28EFI (CTRL) 15 A Module de commande du moteur
29EFI (HTR) 15 ASystème d'injection de carburant
multipoints/système d'injection de
carburant multipoints séquentiel
30EFI (IGN) 15 A Circuit de démarrage
31EFI (+B) 7.5 A Module de commande du moteur
32HAZ 15 A Clignotants, feux de détresse
FusibleAmpérageCircuit
86_OM_EK_OM18060K.book 366 ページ ２０１５年４月３日　金曜日　午後１２時５分

367 4-3. Entretien à faire soi-même
4
Entretien et soin
FT86_EK

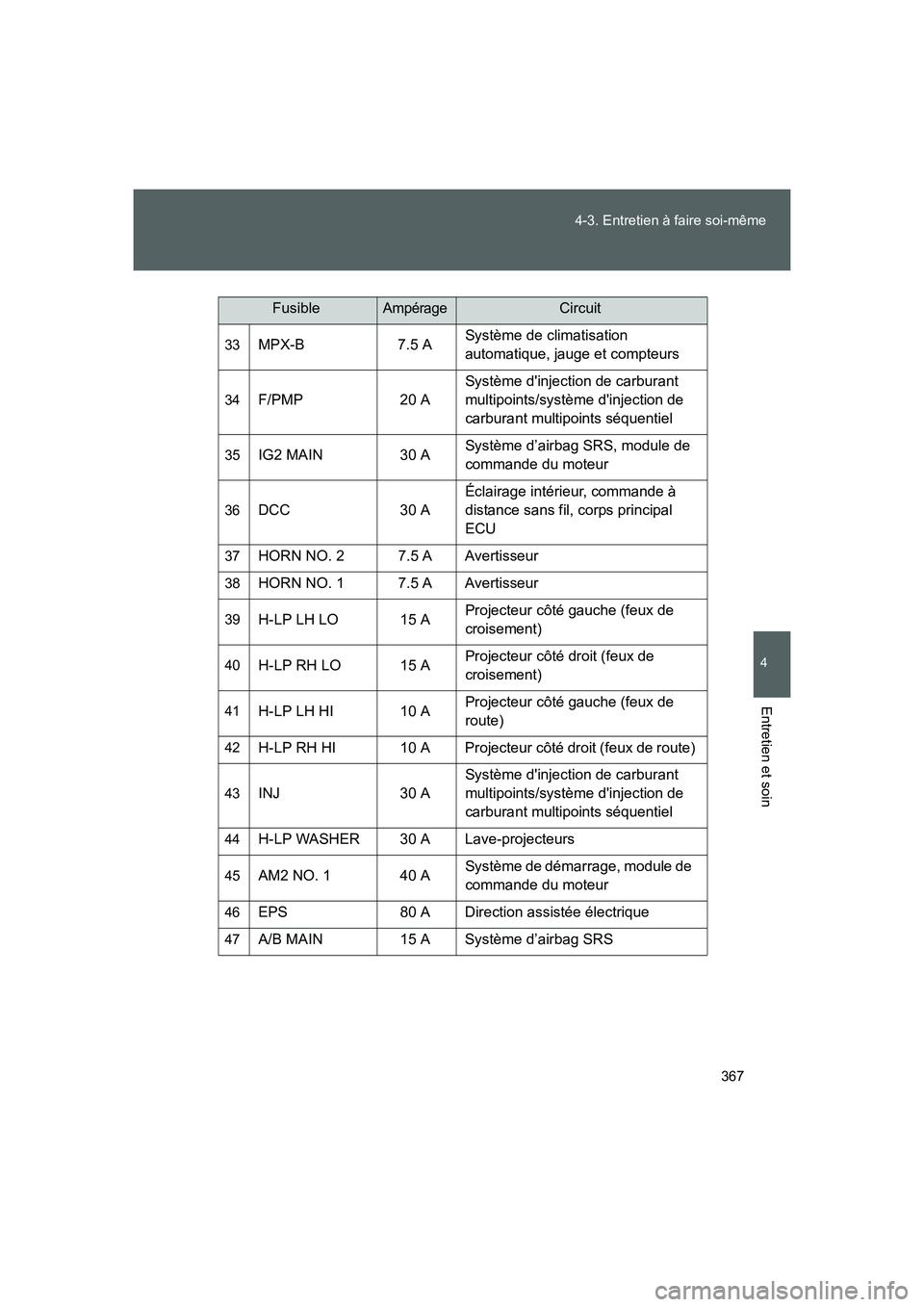

33MPX-B 7.5 ASystème de climatisation
automatique, jauge et compteurs
34F/PMP 20 ASystème d'injection de carburant
multipoints/système d'injection de
carburant multipoints séquentiel
35IG2 MAIN 30 ASystème d’airbag SRS, module de
commande du moteur
36DCC 30 AÉclairage intérieur, commande à
distance sans fil, corps principal
ECU
37HORN NO. 2 7.5 A Avertisseur
38HORN NO. 1 7.5 A Avertisseur
39H-LP LH LO 15 AProjecteur côté gauche (feux de
croisement)
40H-LP RH LO 15 AProjecteur côté droit (feux de
croisement)
41H-LP LH HI 10 AProjecteur côté gauche (feux de
route)
42H-LP RH HI 10 A Projecteur côté droit (feux de route)
43INJ 30 ASystème d'injection de carburant
multipoints/système d'injection de
carburant multipoints séquentiel
44H-LP WASHER 30 A Lave-projecteurs
45AM2 NO. 1 40 ASystème de démarrage, module de
commande du moteur
46EPS 80 A Direction assistée électrique
47A/B MAIN 15 A Système d’airbag SRS
FusibleAmpérageCircuit
86_OM_EK_OM18060K.book 367 ページ ２０１５年４月３日　金曜日　午後１２時５分

368 4-3. Entretien à faire soi-même

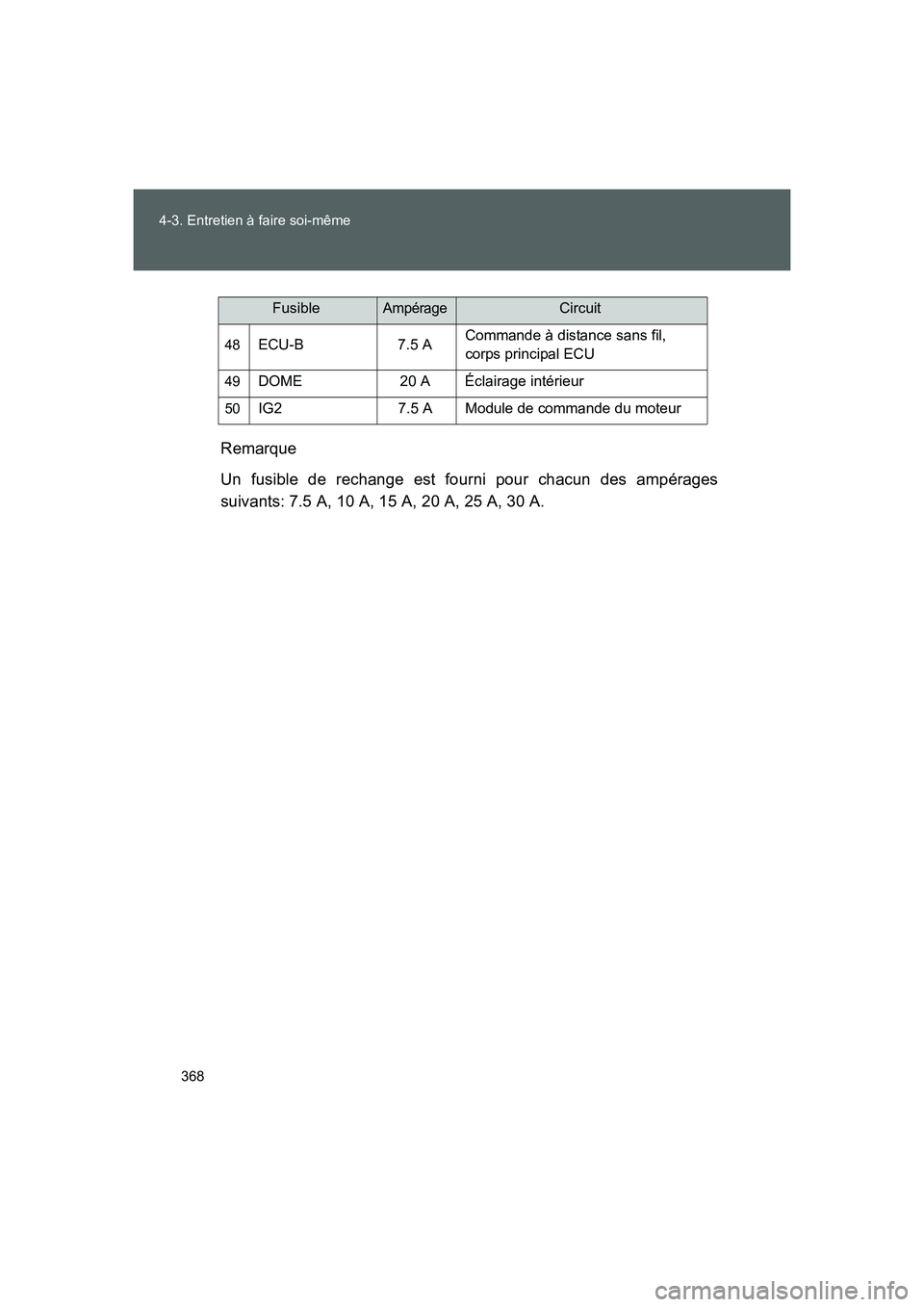

FT86_EKRemarque
Un fusible de rechange est fourni pour chacun des ampérages
suivants: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
48ECU-B 7.5 ACommande à distance sans fil,
corps principal ECU
49DOME 20 A Éclairage intérieur
50IG2 7.5 A Module de commande du moteur
FusibleAmpérageCircuit
86_OM_EK_OM18060K.book 368 ページ ２０１５年４月３日　金曜日　午後１２時５分

369 4-3. Entretien à faire soi-même
4
Entretien et soin

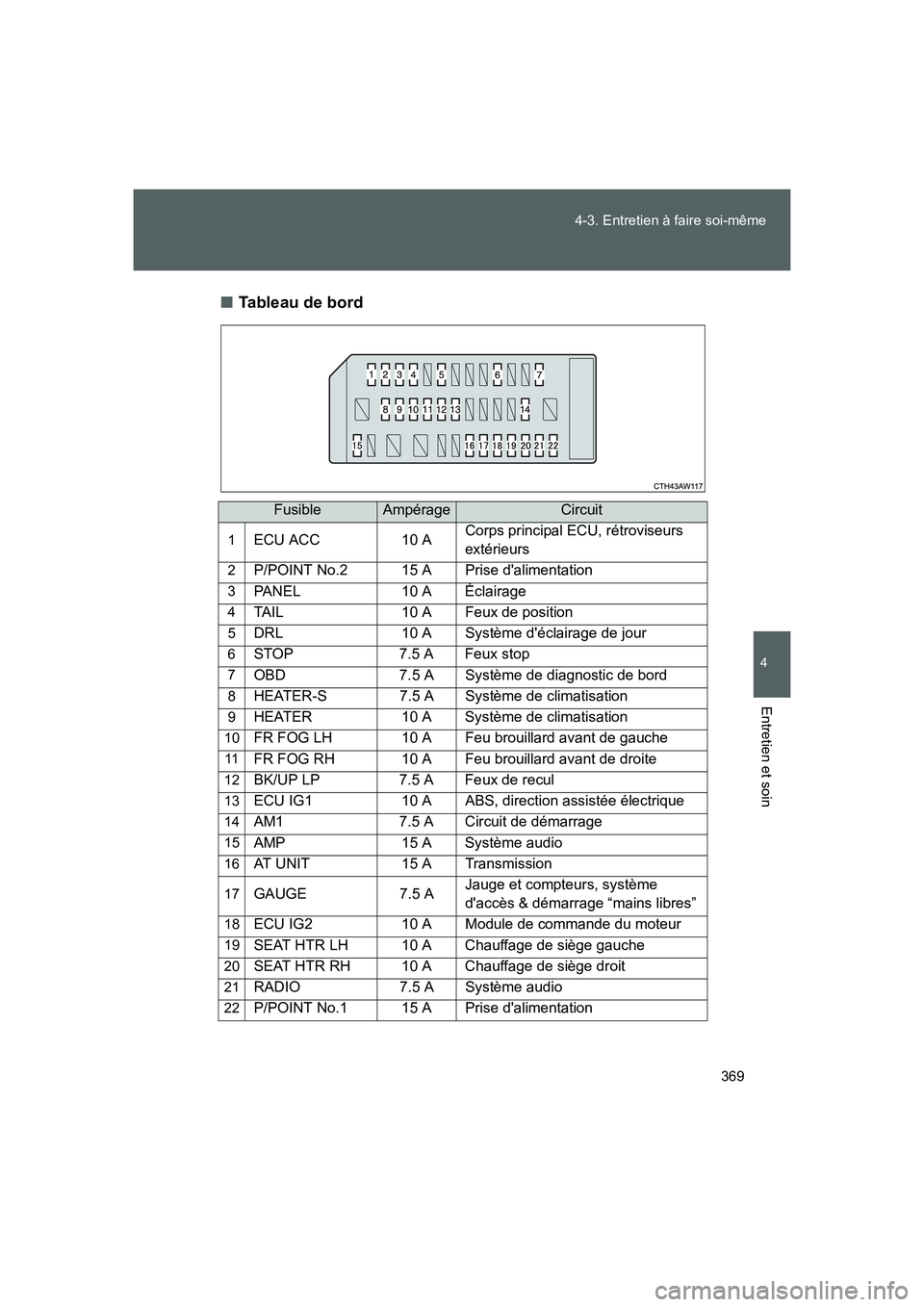

FT86_EK■Tableau de bord
FusibleAmpérageCircuit
1ECU ACC 10 ACorps principal ECU, rétroviseurs
extérieurs
2P/POINT No.2 15 A Prise d'alimentation
3PANEL 10 A Éclairage
4TAIL 10 A Feux de position
5DRL 10 A Système d'éclairage de jour
6STOP 7.5 A Feux stop
7OBD 7.5 A Système de diagnostic de bord
8HEATER-S 7.5 A Système de climatisation
9HEATER 10 A Système de climatisation
10FR FOG LH 10 A Feu brouillard avant de gauche
11FR FOG RH 10 A Feu brouillard avant de droite
12BK/UP LP 7.5 A Feux de recul
13ECU IG1 10 A ABS, direction assistée électrique
14AM1 7.5 A Circuit de démarrage
15AMP 15 A Système audio
16AT UNIT 15 A Transmission
17GAUGE 7.5 AJauge et compteurs, système
d'accès & démarrage “mains libres”
18ECU IG2 10 A Module de commande du moteur
19SEAT HTR LH 10 A Chauffage de siège gauche
20SEAT HTR RH 10 A Chauffage de siège droit
21RADIO 7.5 A Système audio
22P/POINT No.1 15 A Prise d'alimentation
86_OM_EK_OM18060K.book 369 ページ ２０１５年４月３日　金曜日　午後１２時５分

370 4-3. Entretien à faire soi-même
FT86_EK

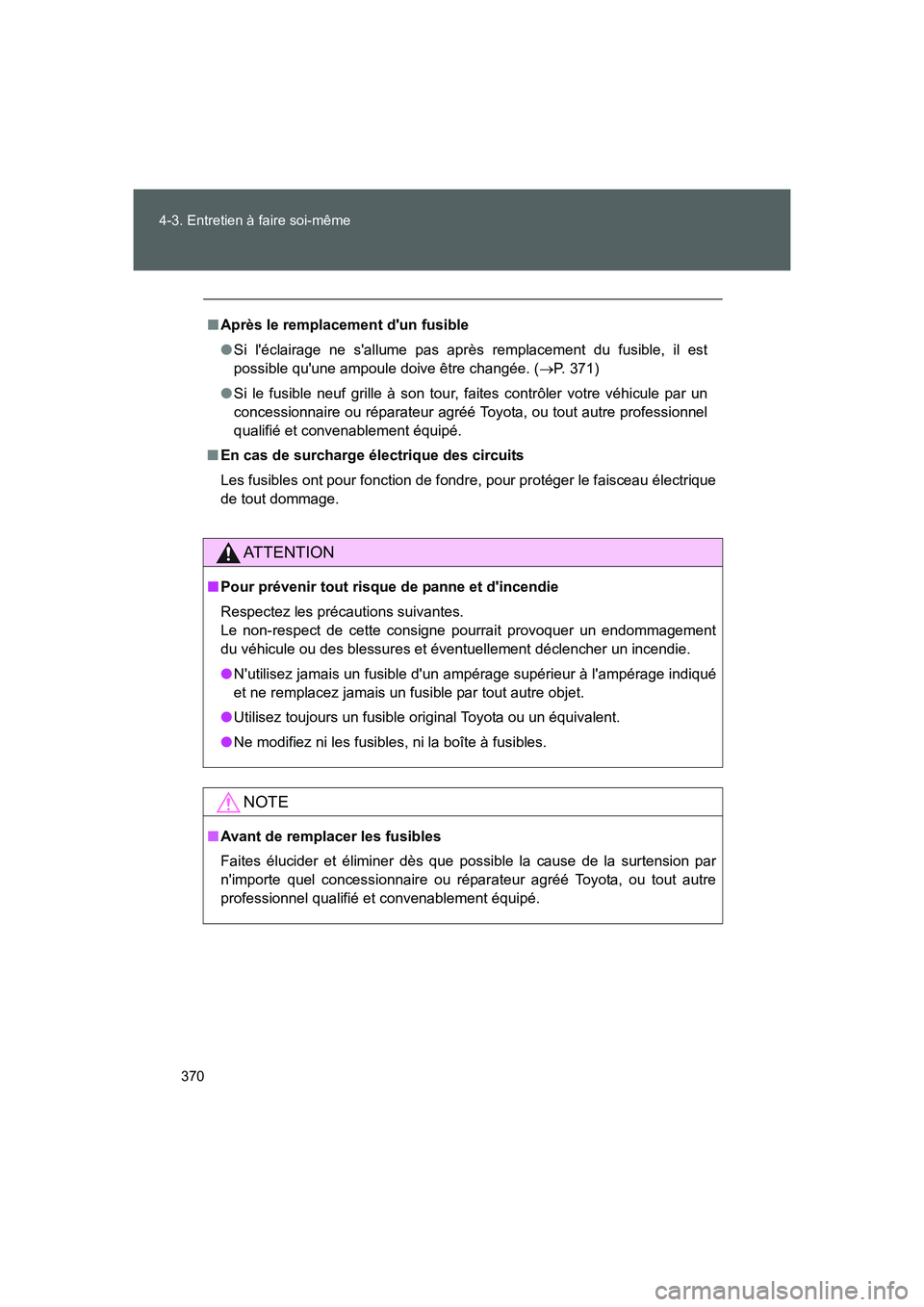

■Après le remplacement d'un fusible
●Si l'éclairage ne s'allume pas après remplacement du fusible, il est
possible qu'une ampoule doive être changée. (→P. 371)
●Si le fusible neuf grille à son tour, faites contrôler votre véhicule par un
concessionnaire ou réparateur agréé Toyota, ou tout autre professionnel
qualifié et convenablement équipé.
■En cas de surcharge électrique des circuits
Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique
de tout dommage.
AT T E N T I O N
■Pour prévenir tout risque de panne et d'incendie
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule ou des blessures et éventuellement déclencher un incendie.
●N'utilisez jamais un fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par tout autre objet.
●Utilisez toujours un fusible original Toyota ou un équivalent.
●Ne modifiez ni les fusibles, ni la boîte à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites élucider et éliminer dès que possible la cause de la surtension par
n'importe quel concessionnaire ou réparateur agréé Toyota, ou tout autre
professionnel qualifié et convenablement équipé.
