TOYOTA GT86 2018 Manual del propietario (in Spanish)

551
6-1. Especificaciones
6
Especificaciones del vehículo
86_ES (OM18092S)

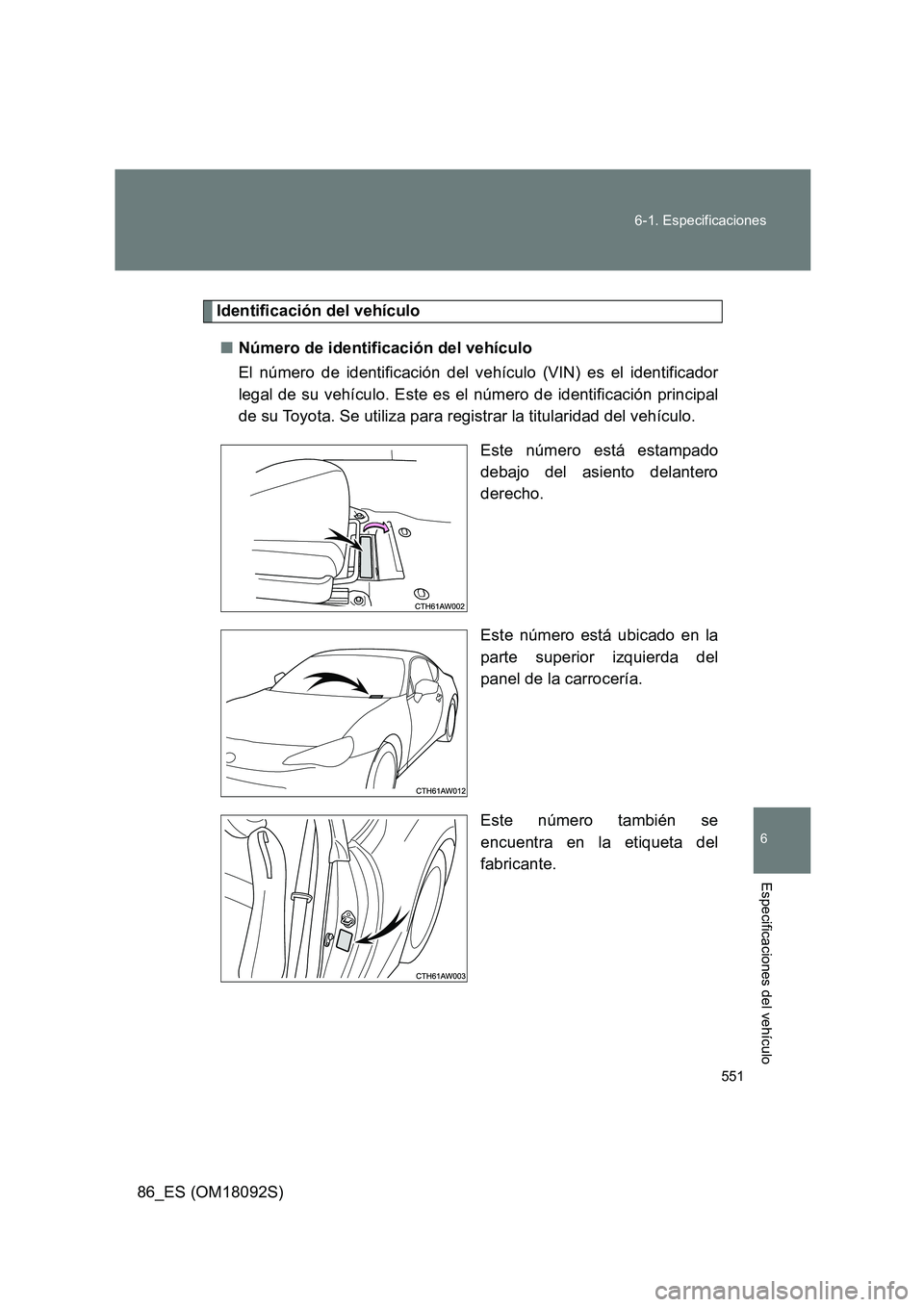

Identificación del vehículo
■ Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador
legal de su vehículo. Este es el número de identificación principal
de su Toyota. Se utiliza para registrar la titularidad del vehículo.
Este número está estampado
debajo del asiento delantero
derecho.
Este número está ubicado en la
parte superior izquierda del
panel de la carrocería.
Este número también se
encuentra en la etiqueta del
fabricante.

552
6-1. Especificaciones
86_ES (OM18092S)

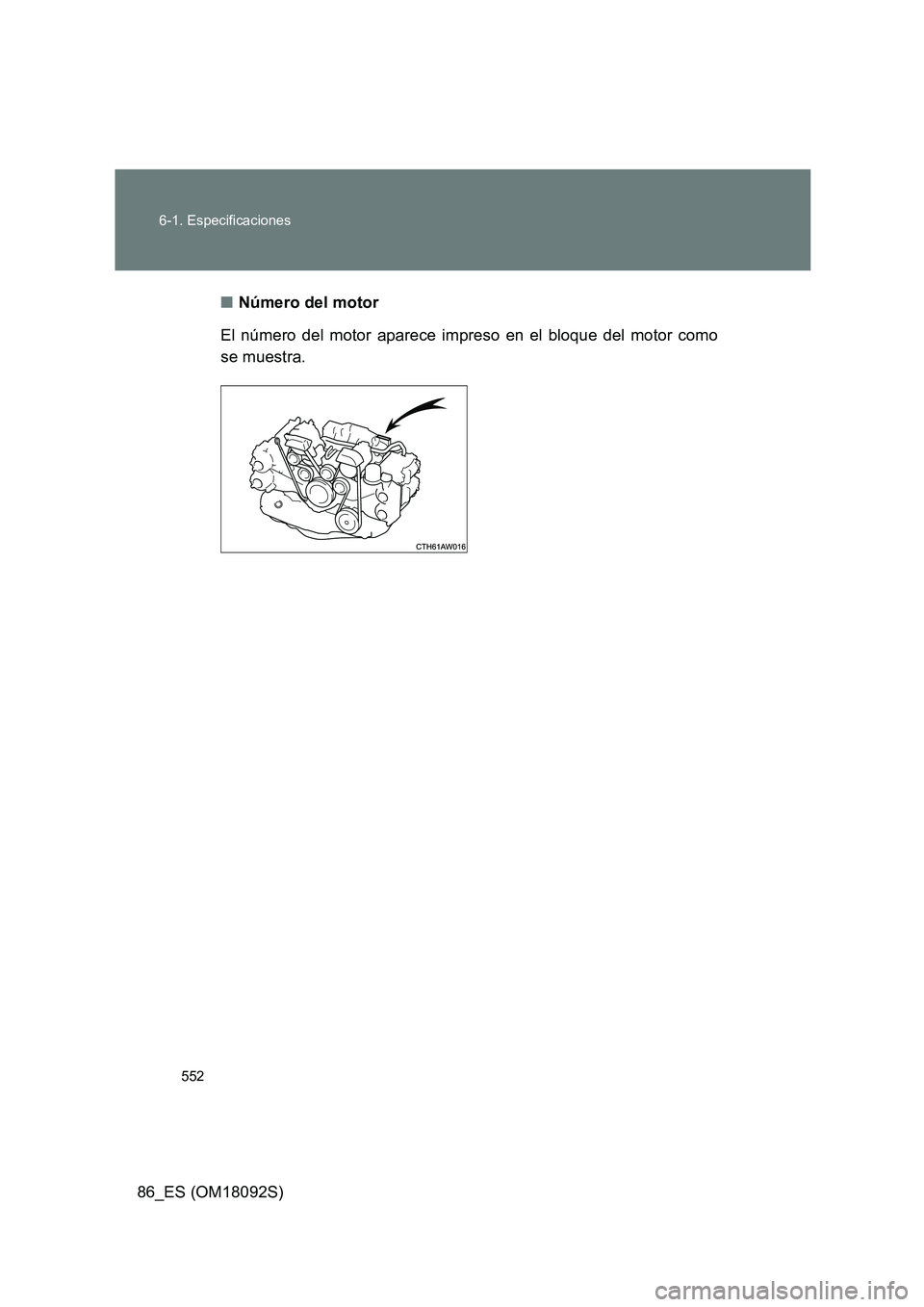

■ Número del motor
El número del motor aparece impreso en el bloque del motor como
se muestra.

553
6-1. Especificaciones
6
Especificaciones del vehículo
86_ES (OM18092S)

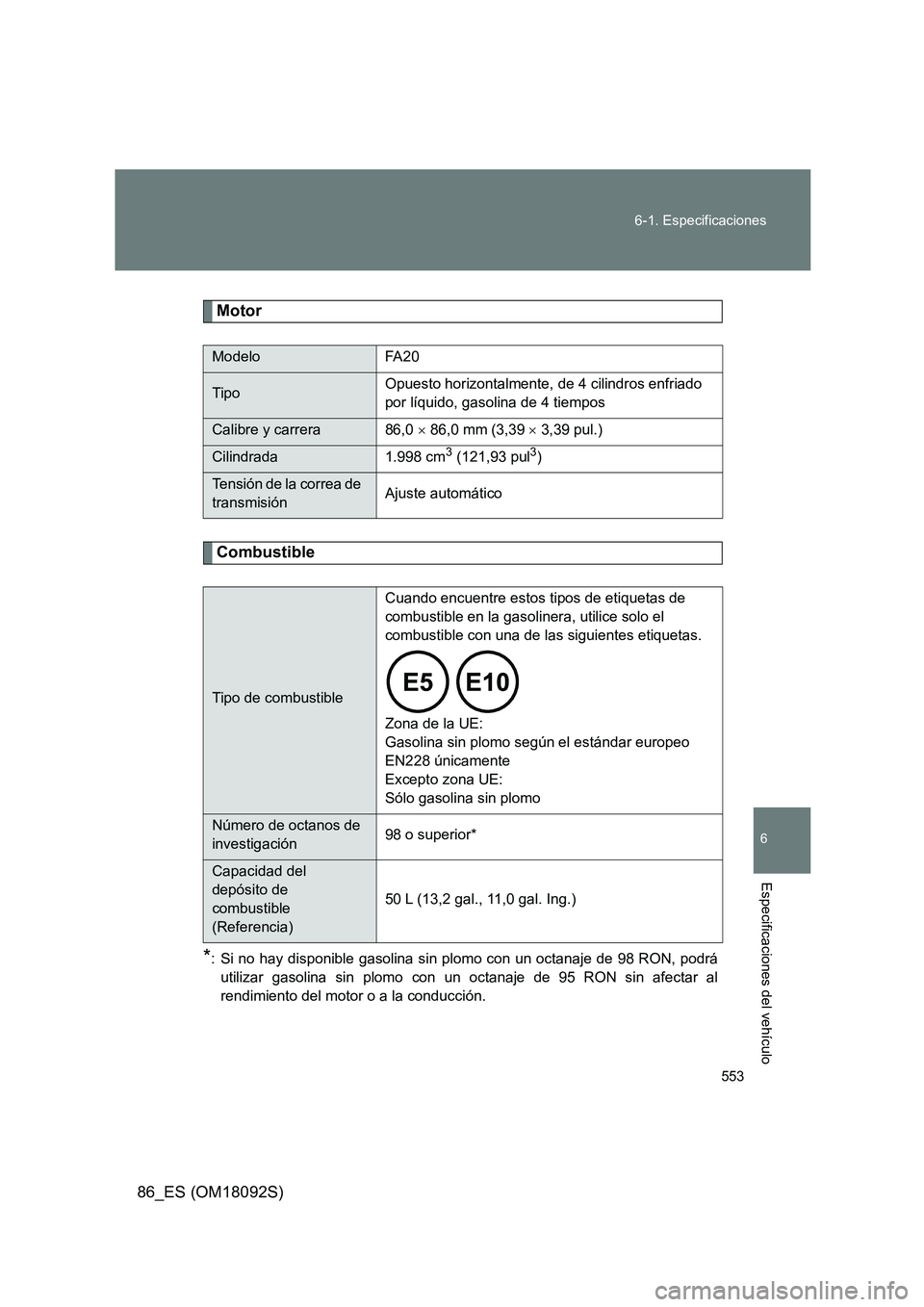

Motor
Combustible
*: Si no hay disponible gasolina sin plomo con un octanaje de 98 RON, podrá
utilizar gasolina sin plomo con un octanaje de 95 RON sin afectar al
rendimiento del motor o a la conducción.
Modelo FA20
Tipo Opuesto horizontalmente, de 4 cilindros enfriado
por líquido, gasolina de 4 tiempos
Calibre y carrera 86,0  86,0 mm (3,39 3,39 pul.)
Cilindrada 1.998 cm3 (121,93 pul3)
Tensión de la correa de
transmisión Ajuste automático
Tipo de combustible
Cuando encuentre estos tipos de etiquetas de
combustible en la gasolinera, utilice solo el
combustible con una de las siguientes etiquetas.

Zona de la UE:
Gasolina sin plomo según el estándar europeo
EN228 únicamente
Excepto zona UE:
Sólo gasolina sin plomo
Número de octanos de
investigación 98 o superior*
Capacidad del
depósito de
combustible
(Referencia)
50 L (13,2 gal., 11,0 gal. Ing.)

554
6-1. Especificaciones
86_ES (OM18092S)

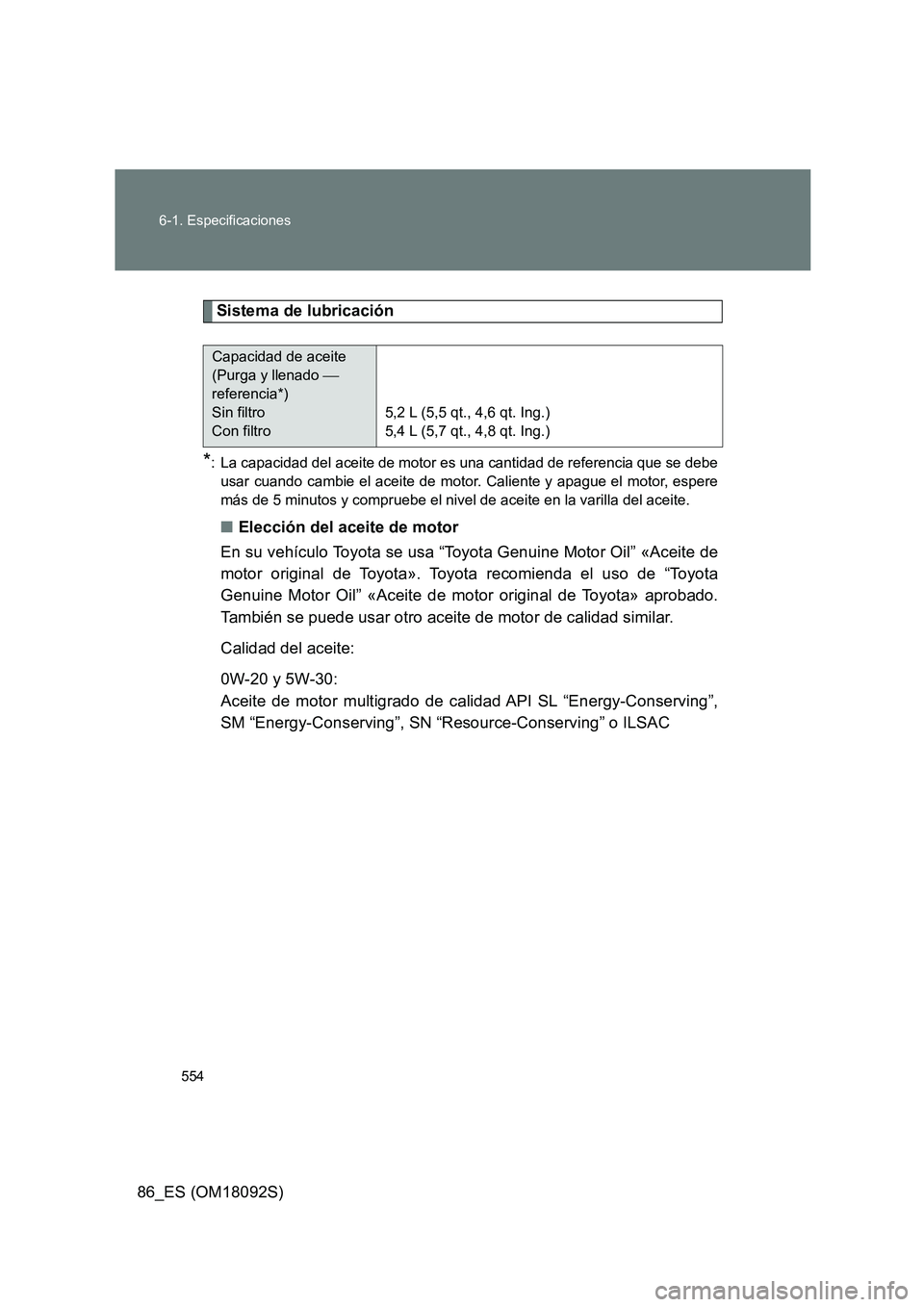

Sistema de lubricación
*: La capacidad del aceite de motor es una cantidad de referencia que se debe
usar cuando cambie el aceite de motor. Caliente y apague el motor, espere
más de 5 minutos y compruebe el nivel de aceite en la varilla del aceite.
■ Elección del aceite de motor
En su vehículo Toyota se usa “Toyota Genuine Motor Oil” «Aceite de
motor original de Toyota». Toyota recomienda el uso de “Toyota
Genuine Motor Oil” «Aceite de motor original de Toyota» aprobado.
También se puede usar otro aceite de motor de calidad similar.
Calidad del aceite:
0W-20 y 5W-30:
Aceite de motor multigrado de calidad API SL “Energy-Conserving”,
SM “Energy-Conserving”, SN “Resource-Conserving” o ILSAC
Capacidad de aceite
(Purga y llenado 
referencia*)
Sin filtro
Con filtro
5,2 L (5,5 qt., 4,6 qt. Ing.)
5,4 L (5,7 qt., 4,8 qt. Ing.)

555
6-1. Especificaciones
6
Especificaciones del vehículo
86_ES (OM18092S)

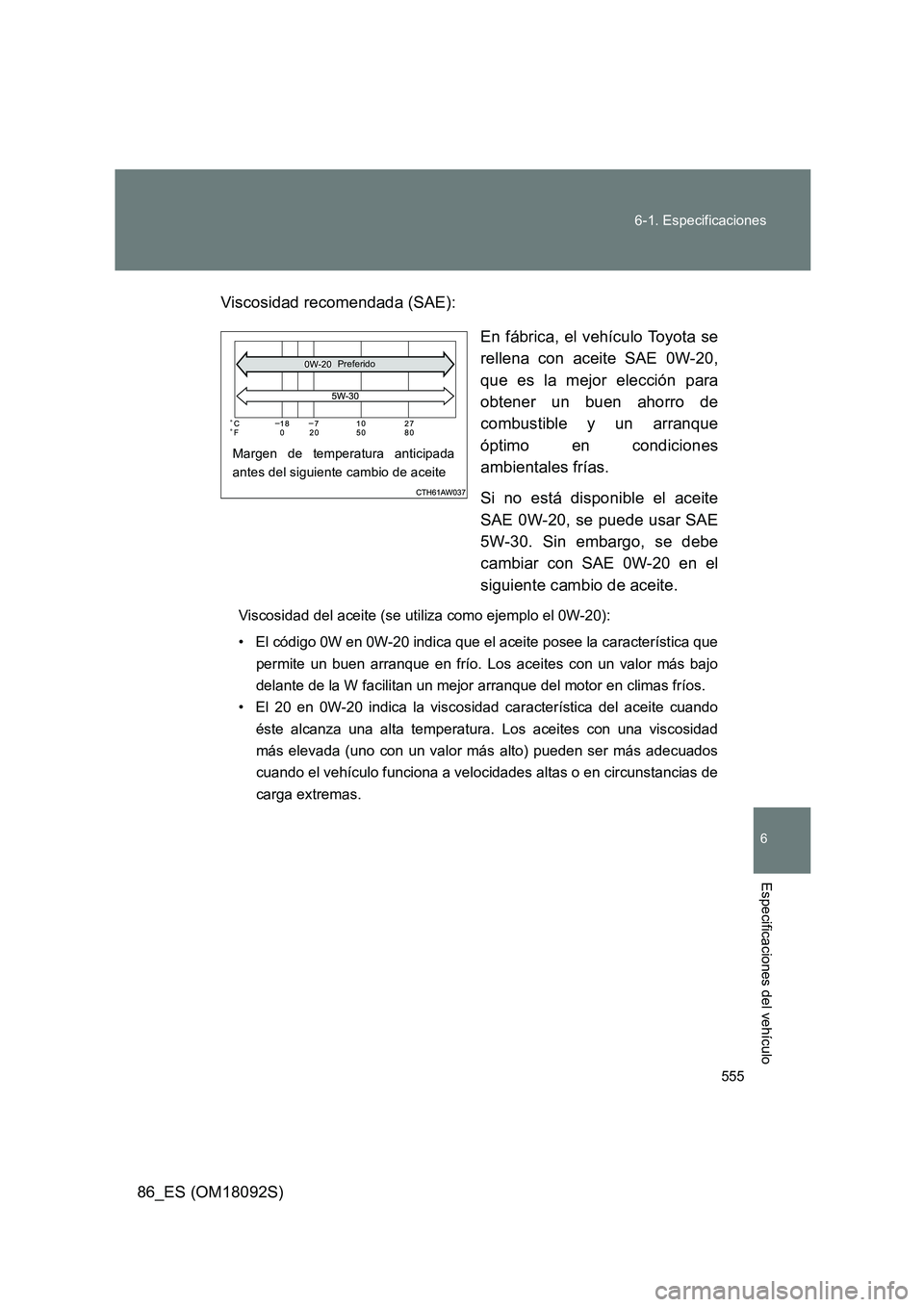

Viscosidad recomendada (SAE):
En fábrica, el vehículo Toyota se
rellena con aceite SAE 0W-20,
que es la mejor elección para
obtener un buen ahorro de
combustible y un arranque
óptimo en condiciones
ambientales frías.
Si no está disponible el aceite
SAE 0W-20, se puede usar SAE
5W-30. Sin embargo, se debe
cambiar con SAE 0W-20 en el
siguiente cambio de aceite.
Viscosidad del aceite (se utiliza como ejemplo el 0W-20):
• El código 0W en 0W-20 indica que el aceite posee la característica que
permite un buen arranque en frío. Los aceites con un valor más bajo
delante de la W facilitan un mejor arranque del motor en climas fríos.
• El 20 en 0W-20 indica la viscosidad característica del aceite cuando
éste alcanza una alta temperatura. Los aceites con una viscosidad
más elevada (uno con un valor más alto) pueden ser más adecuados
cuando el vehículo funciona a velocidades altas o en circunstancias de
carga extremas.
Margen de temperatura anticipada
antes del siguiente cambio de aceite
Preferido

556
6-1. Especificaciones
86_ES (OM18092S)

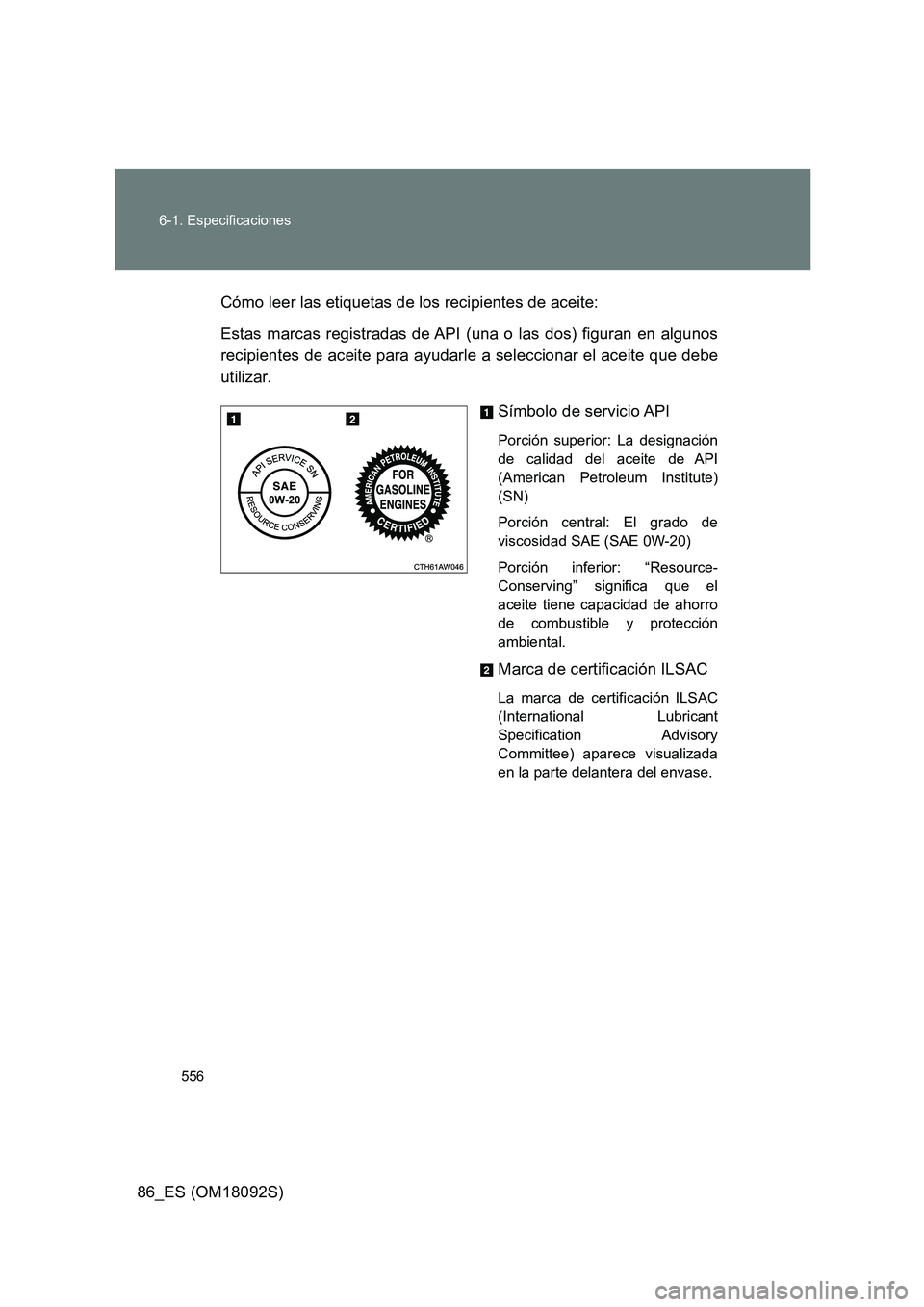

Cómo leer las etiquetas de los recipientes de aceite:
Estas marcas registradas de API (una o las dos) figuran en algunos
recipientes de aceite para ayudarle a seleccionar el aceite que debe
utilizar.
Símbolo de servicio API
Porción superior: La designación
de calidad del aceite de API
(American Petroleum Institute)
(SN)
Porción central: El grado de
viscosidad SAE (SAE 0W-20)
Porción inferior: “Resource-
Conserving” significa que el
aceite tiene capacidad de ahorro
de combustible y protección
ambiental.
Marca de certificación ILSAC
La marca de certificación ILSAC
(International Lubricant
Specification Advisory
Committee) aparece visualizada
en la parte delantera del envase.

557
6-1. Especificaciones
6
Especificaciones del vehículo
86_ES (OM18092S)

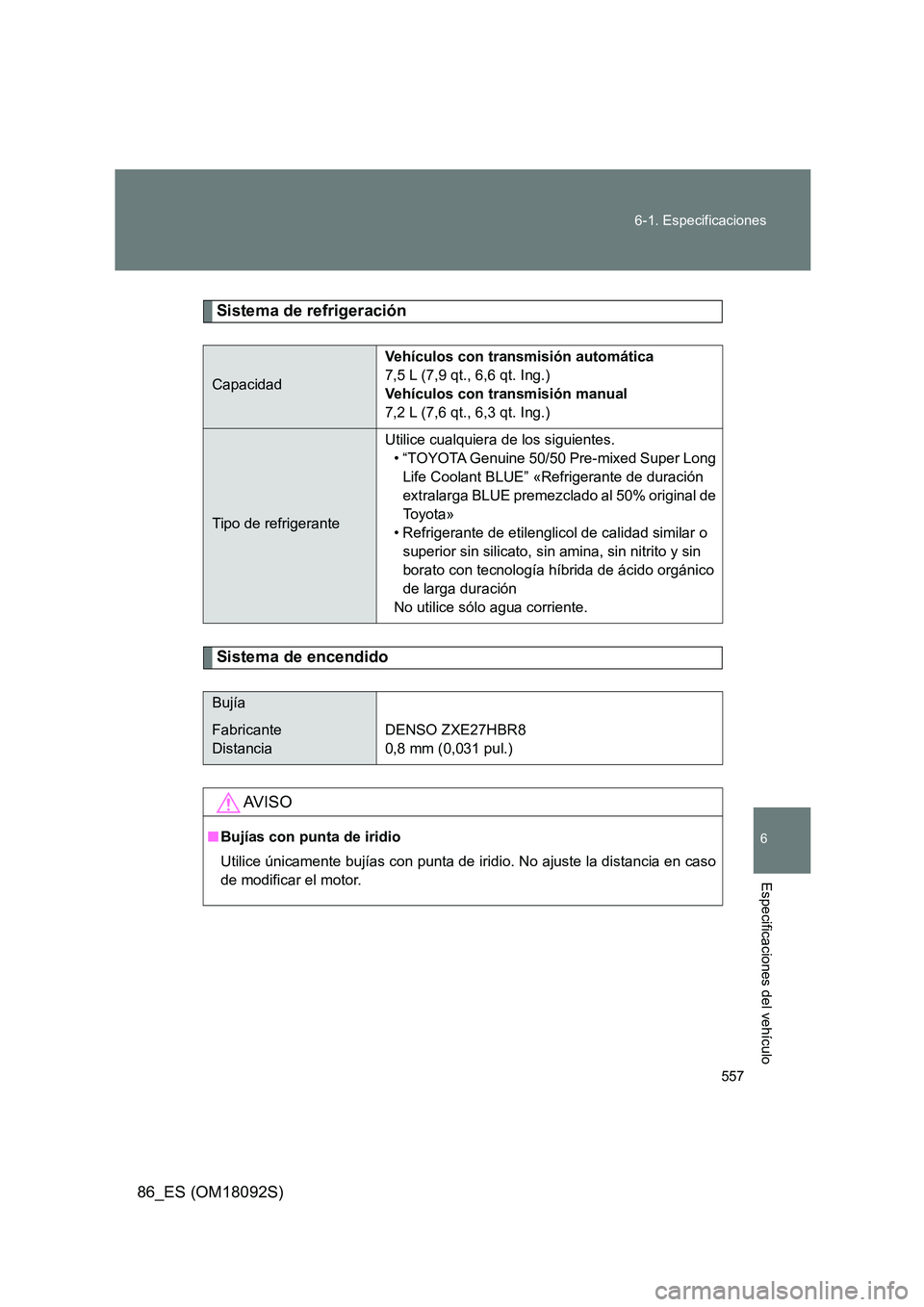

Sistema de refrigeración
Sistema de encendido
Capacidad
Vehículos con transmisión automática
7,5 L (7,9 qt., 6,6 qt. Ing.)
Vehículos con transmisión manual
7,2 L (7,6 qt., 6,3 qt. Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes.
• “TOYOTA Genuine 50/50 Pre-mixed Super Long
Life Coolant BLUE” «Refrigerante de duración
extralarga BLUE premezclado al 50% original de
To y o t a »
• Refrigerante de etilenglicol de calidad similar o
superior sin silicato, sin amina, sin nitrito y sin
borato con tecnología híbrida de ácido orgánico
de larga duración
No utilice sólo agua corriente.
Bujía
Fabricante
Distancia
DENSO ZXE27HBR8
0,8 mm (0,031 pul.)
AV I S O
■ Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste la distancia en caso
de modificar el motor.

558
6-1. Especificaciones
86_ES (OM18092S)

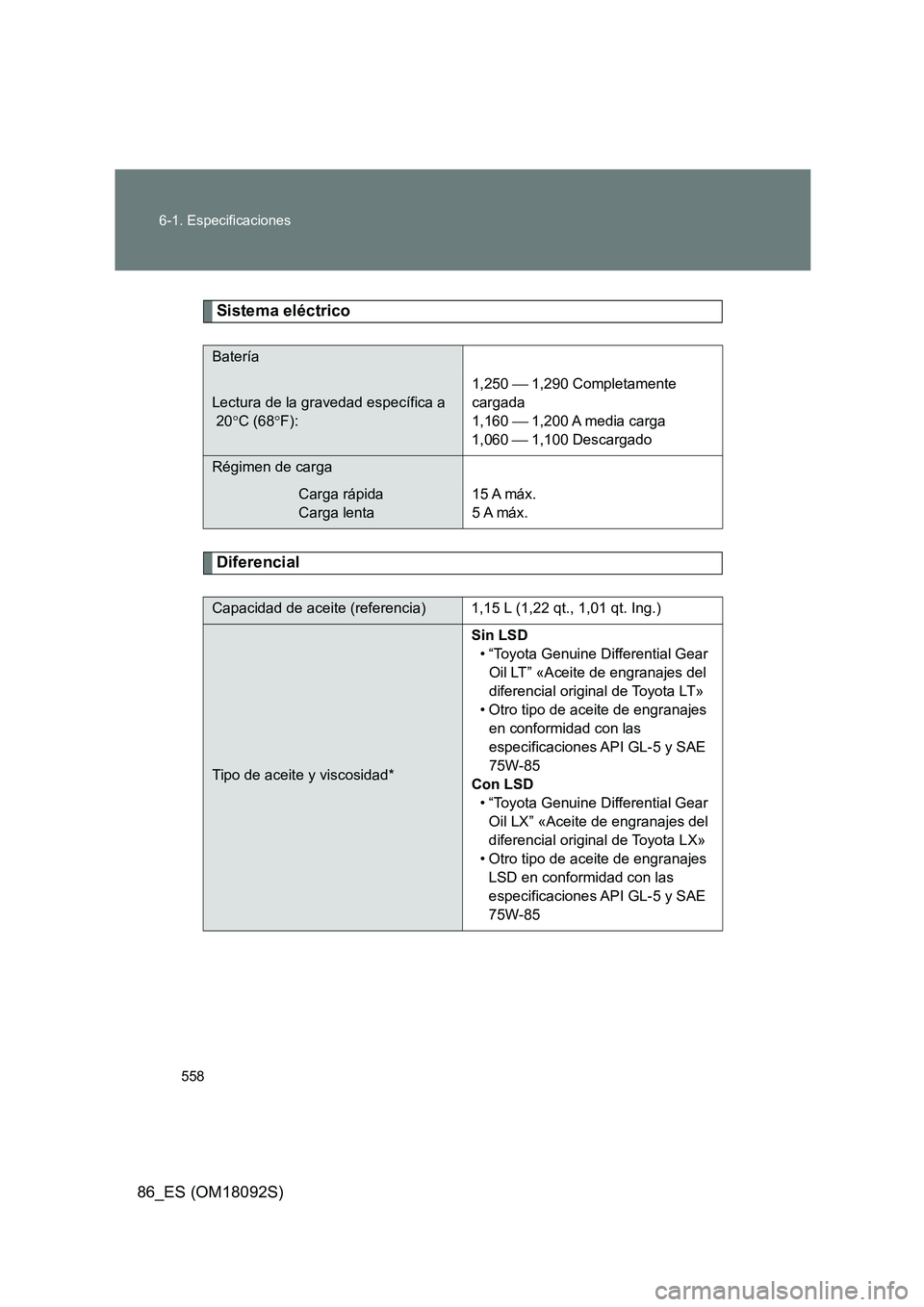

Sistema eléctrico
Diferencial
Batería
Lectura de la gravedad específica a
20 C (68F):
1,250  1,290 Completamente
cargada
1,160  1,200 A media carga
1,060  1,100 Descargado
Régimen de carga
Carga rápida
Carga lenta
15 A máx.
5 A máx.
Capacidad de aceite (referencia) 1,15 L (1,22 qt., 1,01 qt. Ing.)
Tipo de aceite y viscosidad*
Sin LSD
• “Toyota Genuine Differential Gear
Oil LT” «Aceite de engranajes del
diferencial original de Toyota LT»
• Otro tipo de aceite de engranajes
en conformidad con las
especificaciones API GL-5 y SAE
75W-85
Con LSD
• “Toyota Genuine Differential Gear
Oil LX” «Aceite de engranajes del
diferencial original de Toyota LX»
• Otro tipo de aceite de engranajes
LSD en conformidad con las
especificaciones API GL-5 y SAE
75W-85

559
6-1. Especificaciones
6
Especificaciones del vehículo
86_ES (OM18092S)

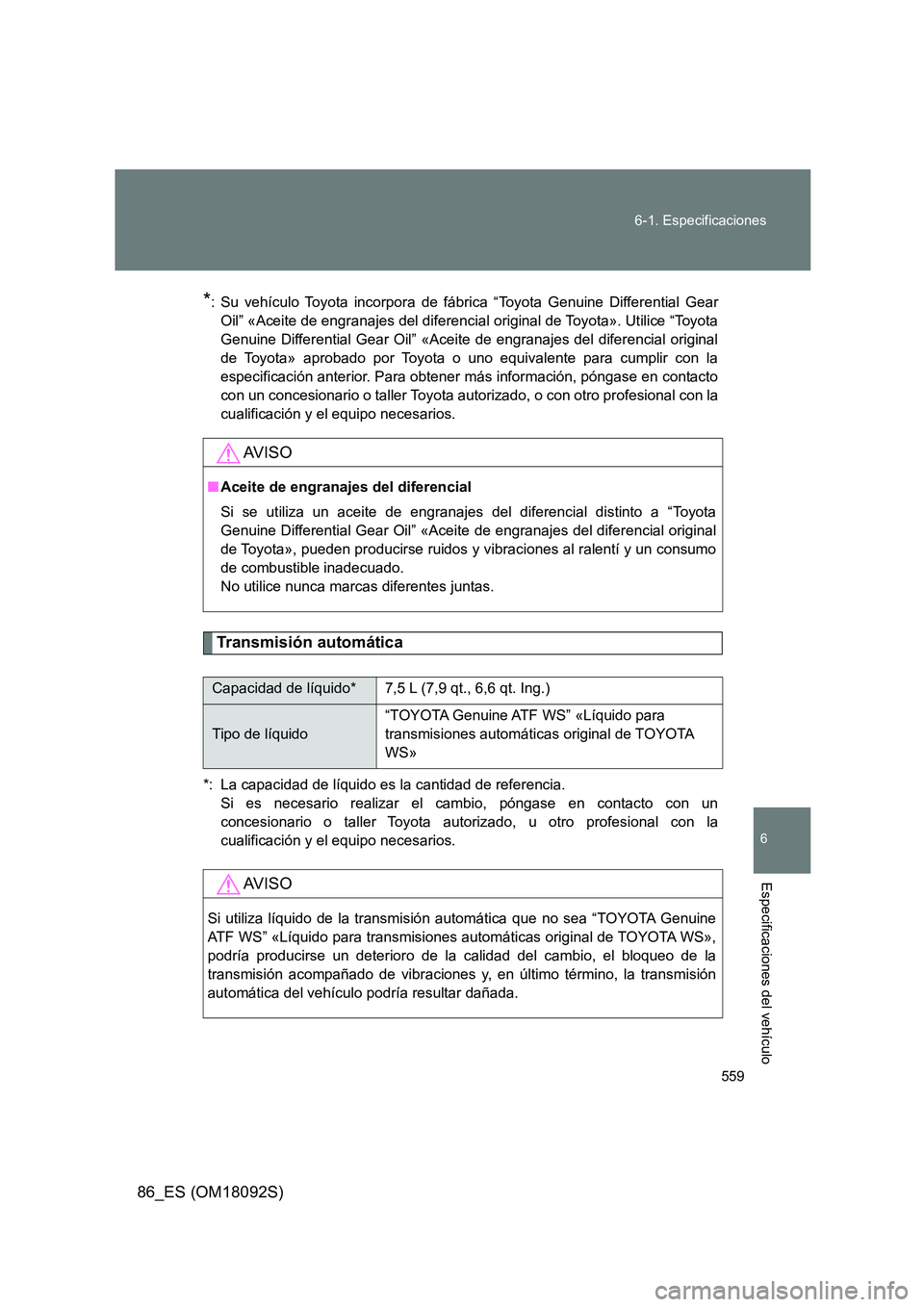

*: Su vehículo Toyota incorpora de f ábrica “Toyota Genuine Differential Gear
Oil” «Aceite de engranajes del diferencial original de Toyota». Utilice “Toyota
Genuine Differential Gear Oil” «Aceit e de engranajes del diferencial original
de Toyota» aprobado por Toyota o uno equivalente para cumplir con la
especificación anterior. Para obtener más información, póngase en contacto
con un concesionario o taller Toyota autorizado, o con otro profesional con la
cualificación y el equipo necesarios.
Transmisión automática
*: La capacidad de líquido es la cantidad de referencia.
Si es necesario realizar el cambio, póngase en contacto con un
concesionario o taller Toyota aut orizado, u otro profesional con la
cualificación y el equipo necesarios.
AV I S O
■ Aceite de engranajes del diferencial
Si se utiliza un aceite de engranajes del diferencial distinto a “Toyota
Genuine Differential Gear Oil” «Aceit e de engranajes del diferencial original
de Toyota», pueden producirse ruidos y vibraciones al ralentí y un consumo
de combustible inadecuado.
No utilice nunca marcas diferentes juntas.
Capacidad de líquido* 7,5 L (7,9 qt., 6,6 qt. Ing.)
Tipo de líquido
“TOYOTA Genuine ATF WS” «Líquido para
transmisiones automáticas original de TOYOTA
WS»
AV I S O
Si utiliza líquido de la transmisión automática que no sea “TOYOTA Genuine
ATF WS” «Líquido para transmisiones automáticas original de TOYOTA WS»,
podría producirse un deterioro de la calidad del cambio, el bloqueo de la
transmisión acompañado de vibraciones y, en último término, la transmisión
automática del vehículo podría resultar dañada.

560
6-1. Especificaciones
86_ES (OM18092S)

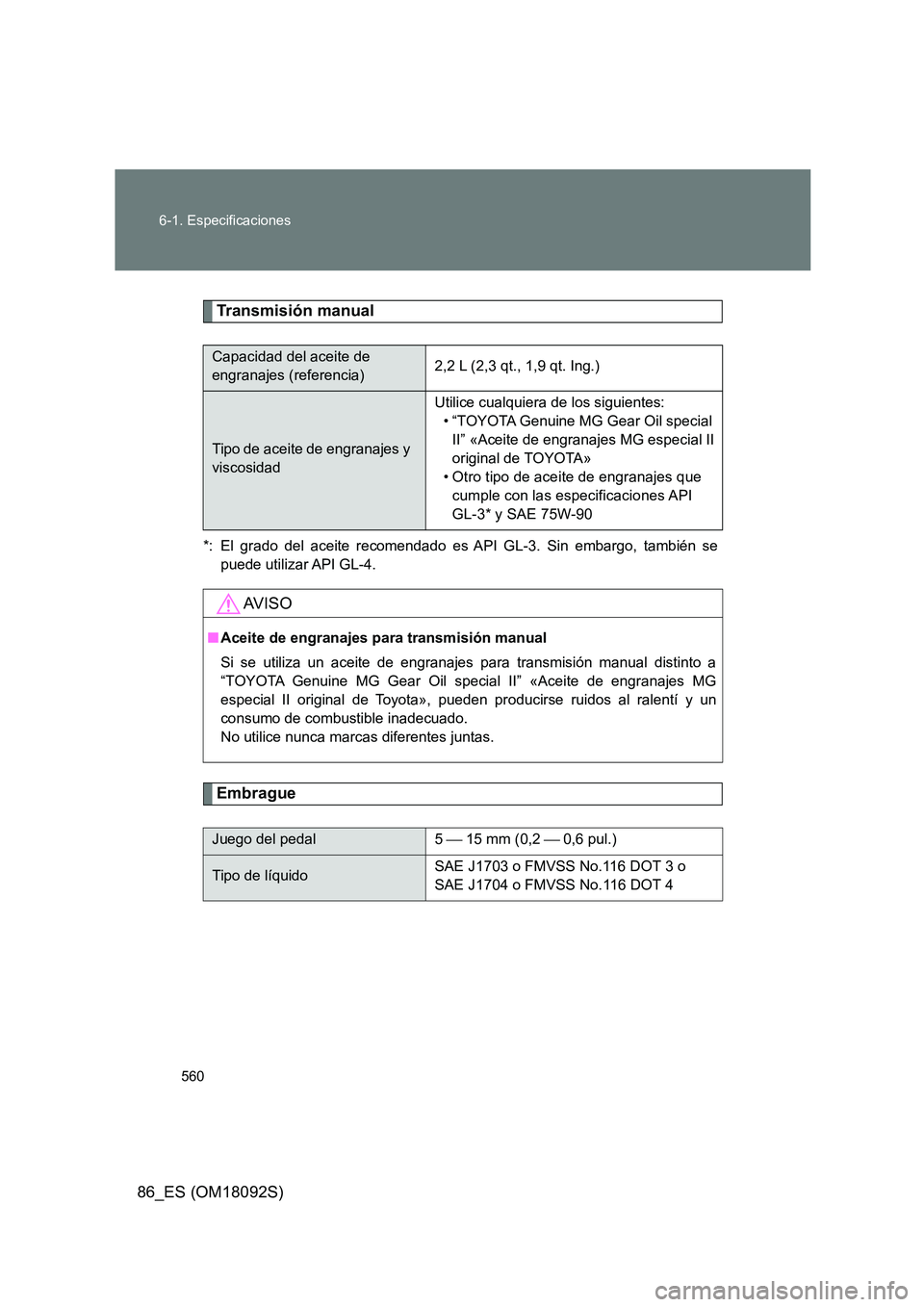

Transmisión manual
*: El grado del aceite recomendado es API GL-3. Sin embargo, también se
puede utilizar API GL-4.
Embrague
Capacidad del aceite de
engranajes (referencia) 2,2 L (2,3 qt., 1,9 qt. Ing.)
Tipo de aceite de engranajes y
viscosidad
Utilice cualquiera de los siguientes:
• “TOYOTA Genuine MG Gear Oil special
II” «Aceite de engranajes MG especial II
original de TOYOTA»
• Otro tipo de aceite de engranajes que
cumple con las especificaciones API
GL-3* y SAE 75W-90
AV I S O
■ Aceite de engranajes para transmisión manual
Si se utiliza un aceite de engranajes para transmisión manual distinto a
“TOYOTA Genuine MG Gear Oil special II” «Aceite de engranajes MG
especial II original de Toyota», pueden producirse ruidos al ralentí y un
consumo de combustible inadecuado.
No utilice nunca marcas diferentes juntas.
Juego del pedal 5  15 mm (0,2  0,6 pul.)
Tipo de líquido SAE J1703 o FMVSS No.116 DOT 3 o
SAE J1704 o FMVSS No.116 DOT 4
