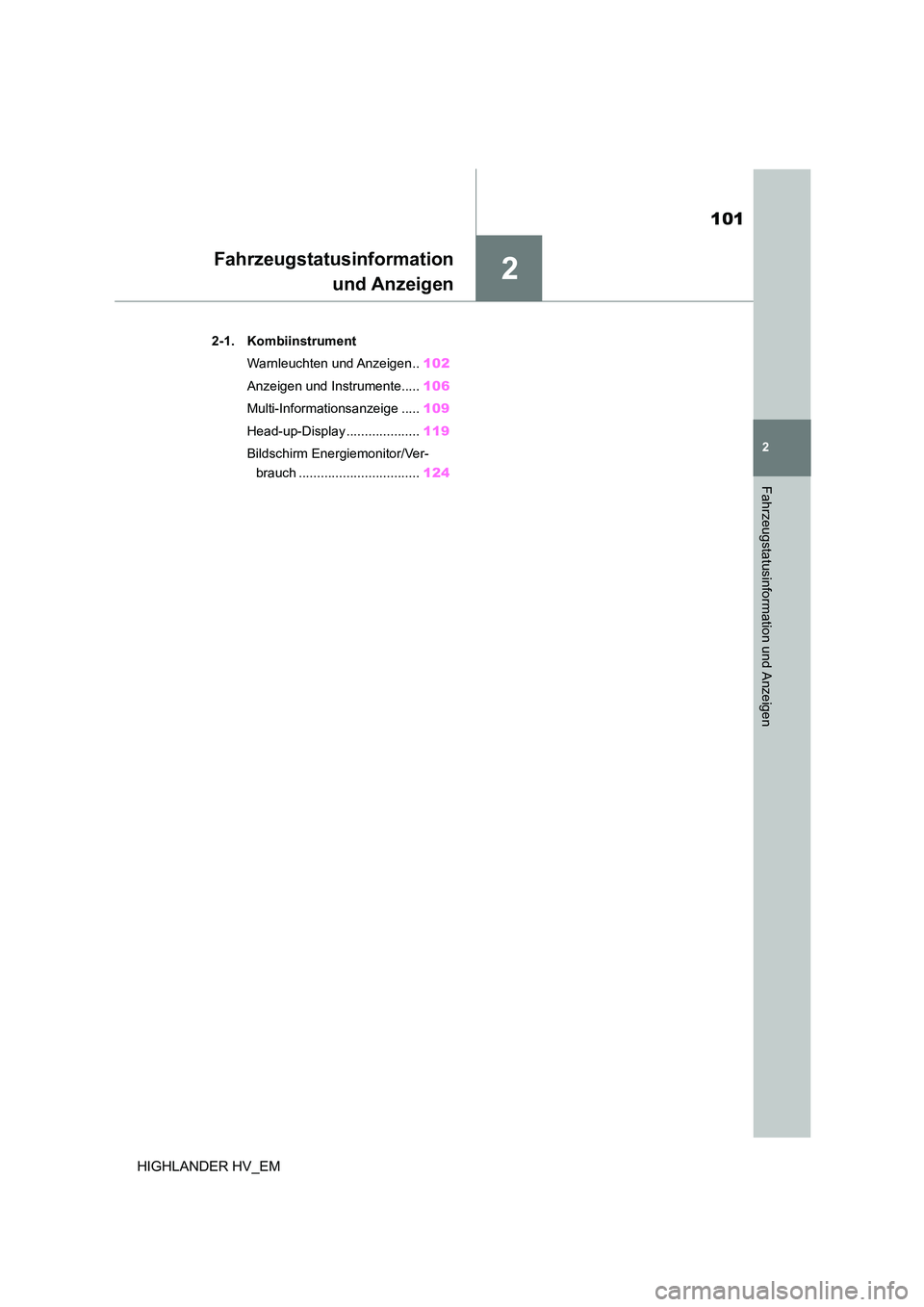

TOYOTA HIGHLANDER 2020 Betriebsanleitungen (in German)

2
101
2
Fahrzeugstatusinformation und Anzeigen
HIGHLANDER HV_EM
Fahrzeugstatusinformation
und Anzeigen
.2-1. Kombiinstrument
Warnleuchten und Anzeigen.. 102
Anzeigen und Instrumente..... 106
Multi-Informationsanzeige ..... 109
Head-up-Display .................... 119
Bildschirm Energiemonitor/Ver-
brauch ................................. 124

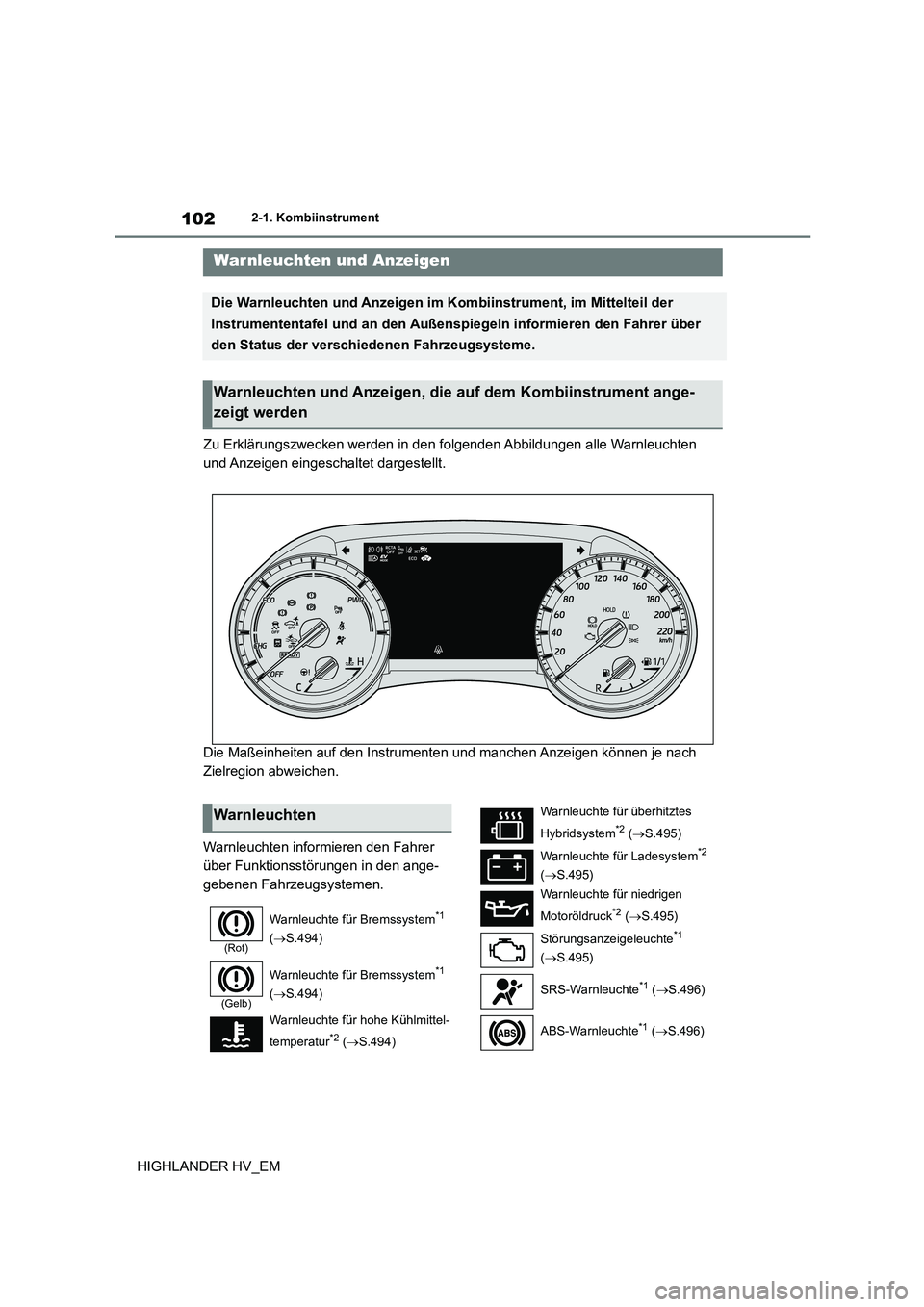

1022-1. Kombiinstrument
HIGHLANDER HV_EM
2-1.Kombiinstrument
Zu Erklärungszwecken werden in den folgenden Abbildungen alle Warnleuchten
und Anzeigen eingeschaltet dargestellt.
Die Maßeinheiten auf den Instrumenten und manchen Anzeigen können je nach
Zielregion abweichen.
Warnleuchten informieren den Fahrer
über Funktionsstörungen in den ange-
gebenen Fahrzeugsystemen.
War nleuchten und Anzeigen
Die Warnleuchten und Anzeigen im Kombiinstrument, im Mittelteil der
Instrumententafel und an den Außenspiegeln informieren den Fahrer über
den Status der verschiedenen Fahrzeugsysteme.
Warnleuchten und Anzeigen, die auf dem Kombiinstrument ange-
zeigt werden
Warnleuchten
(Rot)
Warnleuchte für Bremssystem*1
( S.494)
(Gelb)
Warnleuchte für Bremssystem*1
( S.494)
Warnleuchte für hohe Kühlmittel-
temperatur*2 ( S.494)
Warnleuchte für überhitztes
Hybridsystem*2 ( S.495)
Warnleuchte für Ladesystem*2
( S.495)
Warnleuchte für niedrigen
Motoröldruck*2 ( S.495)
Störungsanzeigeleuchte*1
( S.495)
SRS-Warnleuchte*1 ( S.496)
ABS-Warnleuchte*1 ( S.496)

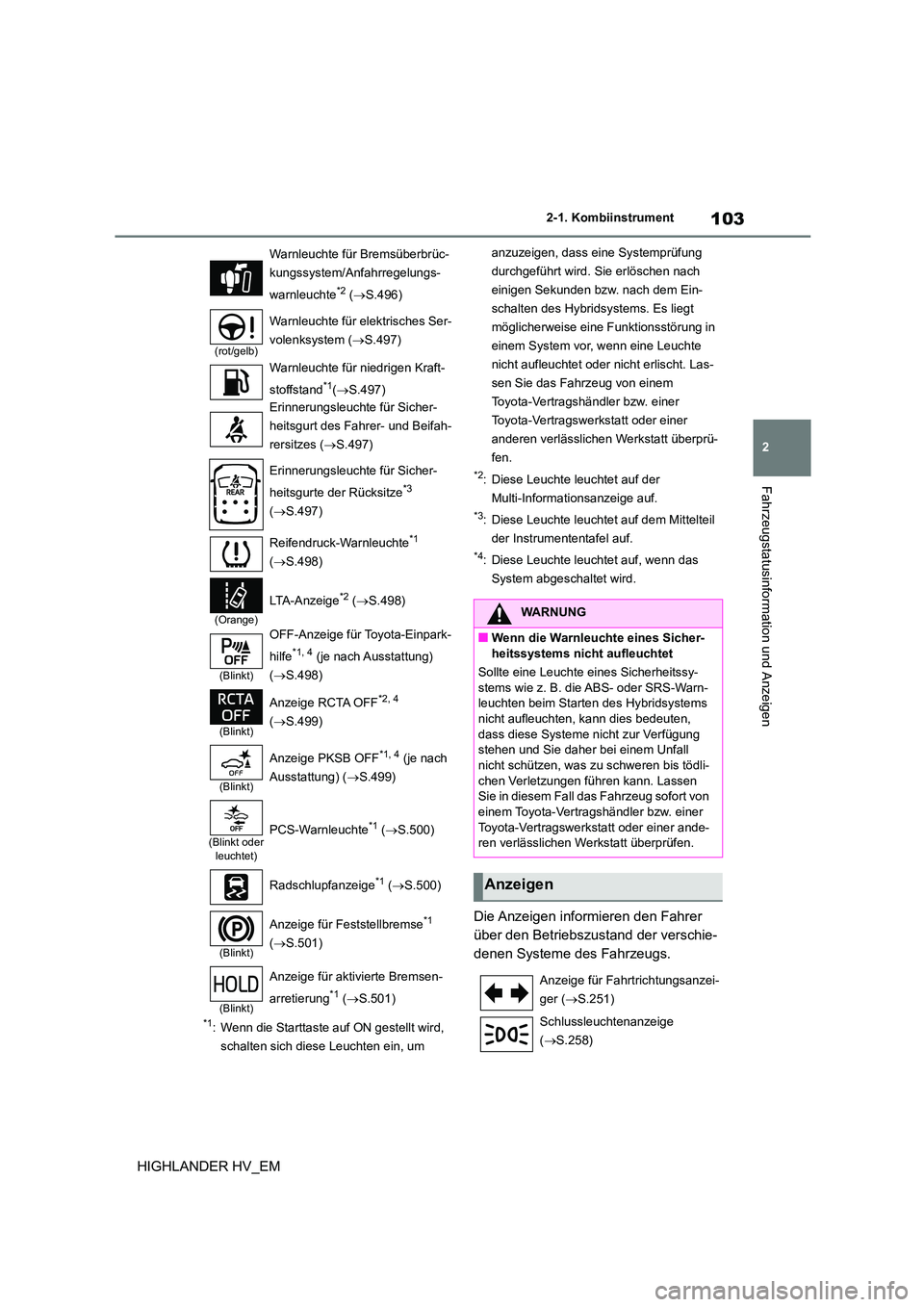

103
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
HIGHLANDER HV_EM
*1: Wenn die Starttaste auf ON gestellt wird,
schalten sich diese Leuchten ein, um
anzuzeigen, dass eine Systemprüfung
durchgeführt wird. Sie erlöschen nach
einigen Sekunden bzw. nach dem Ein-
schalten des Hybridsystems. Es liegt
möglicherweise eine Funktionsstörung in
einem System vor, wenn eine Leuchte
nicht aufleuchtet oder nicht erlischt. Las-
sen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprü-
fen.
*2: Diese Leuchte leuchtet auf der
Multi-Informationsanzeige auf.
*3: Diese Leuchte leuchtet auf dem Mittelteil
der Instrumententafel auf.
*4: Diese Leuchte leuchtet auf, wenn das
System abgeschaltet wird.
Die Anzeigen informieren den Fahrer
über den Betriebszustand der verschie-
denen Systeme des Fahrzeugs.
Warnleuchte für Bremsüberbrüc-
kungssystem/Anfahrregelungs-
warnleuchte*2 ( S.496)
(rot/gelb)
Warnleuchte für elektrisches Ser-
volenksystem ( S.497)
Warnleuchte für niedrigen Kraft-
stoffstand*1( S.497)
Erinnerungsleuchte für Sicher-
heitsgurt des Fahrer- und Beifah-
rersitzes ( S.497)
Erinnerungsleuchte für Sicher-
heitsgurte der Rücksitze*3
( S.497)
Reifendruck-Warnleuchte*1
( S.498)
(Orange)
LTA-Anzeige*2 (S.498)
(Blinkt)
OFF-Anzeige für Toyota-Einpark-
hilfe*1, 4 (je nach Ausstattung)
( S.498)
(Blinkt)
Anzeige RCTA OFF*2, 4
( S.499)
(Blinkt)
Anzeige PKSB OFF*1, 4 (je nach
Ausstattung) ( S.499)
(Blinkt oder leuchtet)
PCS-Warnleuchte*1 ( S.500)
Radschlupfanzeige*1 ( S.500)
(Blinkt)
Anzeige für Feststellbremse*1
( S.501)
(Blinkt)
Anzeige für aktivierte Bremsen-
arretierung*1 ( S.501)
WARNUNG
■Wenn die Warnleuchte eines Sicher-
heitssystems nicht aufleuchtet
Sollte eine Leuchte eines Sicherheitssy- stems wie z. B. die ABS- oder SRS-Warn-
leuchten beim Starten des Hybridsystems
nicht aufleuchten, kann dies bedeuten,
dass diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall
nicht schützen, was zu schweren bis tödli-
chen Verletzungen führen kann. Lassen Sie in diesem Fall das Fahrzeug sofort von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren verlässlichen Werkstatt überprüfen.
Anzeigen
Anzeige für Fahrtrichtungsanzei-
ger ( S.251)
Schlussleuchtenanzeige
( S.258)

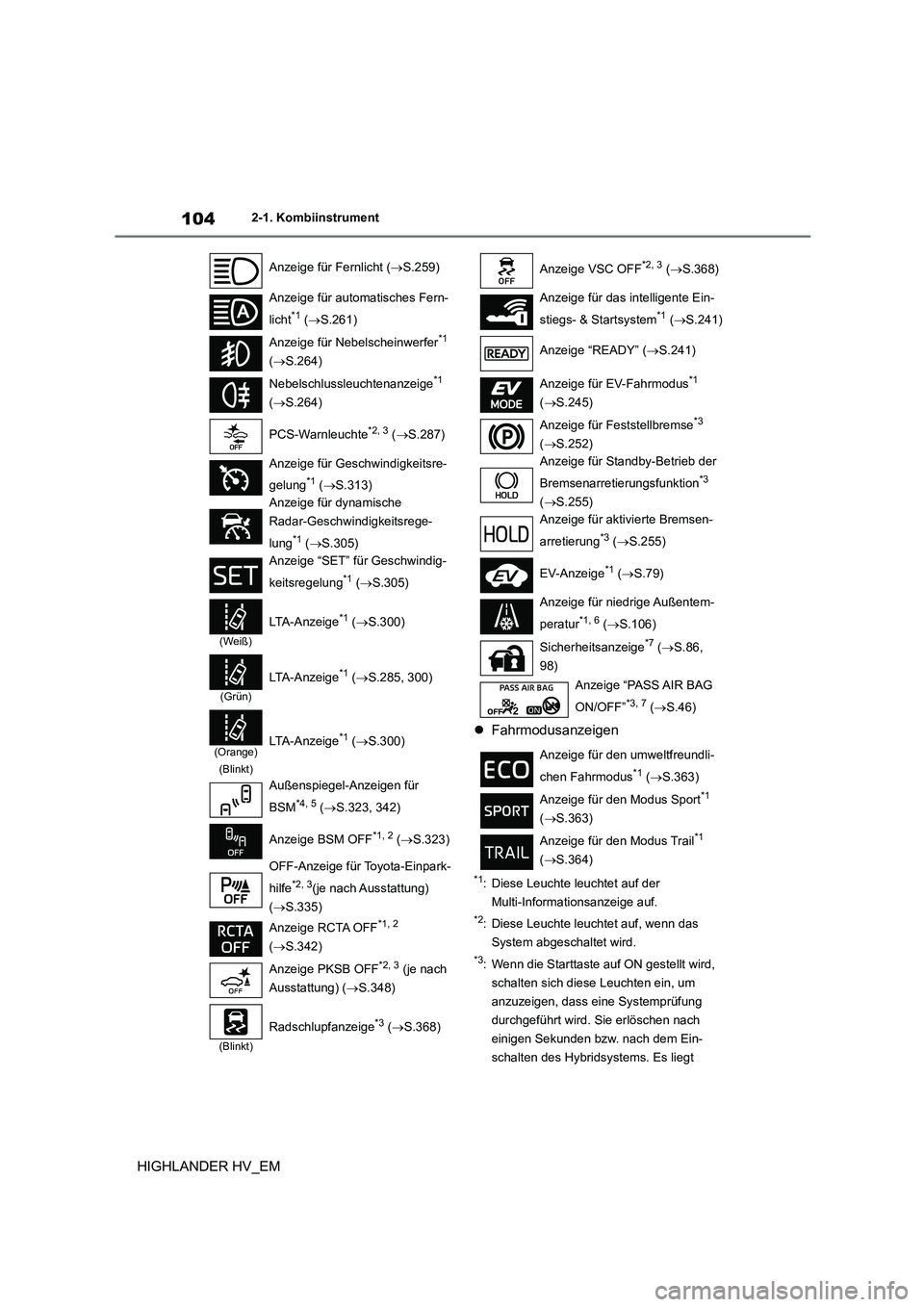

1042-1. Kombiinstrument
HIGHLANDER HV_EM
 Fahrmodusanzeigen
*1: Diese Leuchte leuchtet auf der
Multi-Informationsanzeige auf.
*2: Diese Leuchte leuchtet auf, wenn das
System abgeschaltet wird.
*3: Wenn die Starttaste auf ON gestellt wird,
schalten sich diese Leuchten ein, um
anzuzeigen, dass eine Systemprüfung
durchgeführt wird. Sie erlöschen nach
einigen Sekunden bzw. nach dem Ein-
schalten des Hybridsystems. Es liegt
Anzeige für Fernlicht ( S.259)
Anzeige für automatisches Fern-
licht*1 ( S.261)
Anzeige für Nebelscheinwerfer*1
( S.264)
Nebelschlussleuchtenanzeige*1
( S.264)
PCS-Warnleuchte*2, 3 ( S.287)
Anzeige für Geschwindigkeitsre-
gelung*1 ( S.313)
Anzeige für dynamische
Radar-Geschwindigkeitsrege-
lung*1 ( S.305)
Anzeige “SET” für Geschwindig-
keitsregelung*1 ( S.305)
(Weiß)
LTA-Anzeige*1 (S.300)
(Grün)
LTA-Anzeige*1 (S.285, 300)
(Orange)
(Blinkt)
LTA-Anzeige*1 ( S.300)
Außenspiegel-Anzeigen für
BSM*4, 5 ( S.323, 342)
Anzeige BSM OFF*1, 2 ( S.323)
OFF-Anzeige für Toyota-Einpark-
hilfe*2, 3(je nach Ausstattung)
( S.335)
Anzeige RCTA OFF*1, 2
( S.342)
Anzeige PKSB OFF*2, 3 (je nach
Ausstattung) ( S.348)
(Blinkt)
Radschlupfanzeige*3 (S.368)
Anzeige VSC OFF*2, 3 (S.368)
Anzeige für das intelligente Ein-
stiegs- & Startsystem*1 ( S.241)
Anzeige “READY” ( S.241)
Anzeige für EV-Fahrmodus*1
( S.245)
Anzeige für Feststellbremse*3
( S.252)
Anzeige für Standby-Betrieb der
Bremsenarretierungsfunktion*3
( S.255)
Anzeige für aktivierte Bremsen-
arretierung*3 ( S.255)
EV-Anzeige*1 ( S.79)
Anzeige für niedrige Außentem-
peratur*1, 6 ( S.106)
Sicherheitsanzeige*7 ( S.86,
98)
Anzeige “PASS AIR BAG
ON/OFF”*3, 7 ( S.46)
Anzeige für den umweltfreundli-
chen Fahrmodus*1 ( S.363)
Anzeige für den Modus Sport*1
( S.363)
Anzeige für den Modus Trail*1
( S.364)

105
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
HIGHLANDER HV_EM

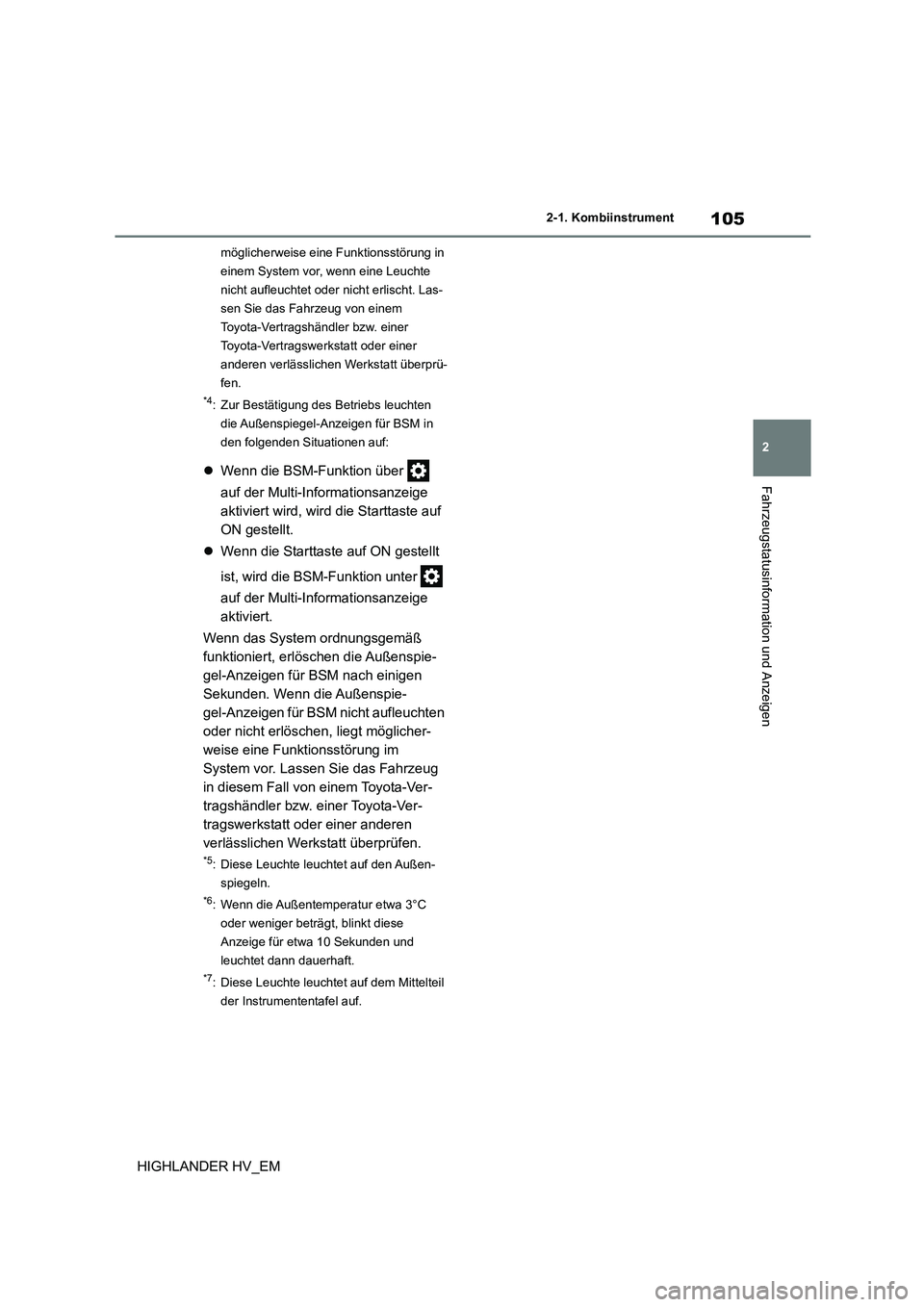

möglicherweise eine Funktionsstörung in
einem System vor, wenn eine Leuchte
nicht aufleuchtet oder nicht erlischt. Las-
sen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen verlässlichen Werkstatt überprü-
fen.
*4: Zur Bestätigung des Betriebs leuchten
die Außenspiegel-Anzeigen für BSM in
den folgenden Situationen auf:
 Wenn die BSM-Funktion über
auf der Multi-Informationsanzeige
aktiviert wird, wird die Starttaste auf
ON gestellt.
 Wenn die Starttaste auf ON gestellt
ist, wird die BSM-Funktion unter
auf der Multi-Informationsanzeige
aktiviert.
Wenn das System ordnungsgemäß
funktioniert, erlöschen die Außenspie-
gel-Anzeigen für BSM nach einigen
Sekunden. Wenn die Außenspie-
gel-Anzeigen für BSM nicht aufleuchten
oder nicht erlöschen, liegt möglicher-
weise eine Funktionsstörung im
System vor. Lassen Sie das Fahrzeug
in diesem Fall von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
*5: Diese Leuchte leuchtet auf den Außen-
spiegeln.
*6: Wenn die Außentemperatur etwa 3°C
oder weniger beträgt, blinkt diese
Anzeige für etwa 10 Sekunden und
leuchtet dann dauerhaft.
*7: Diese Leuchte leuchtet auf dem Mittelteil
der Instrumententafel auf.

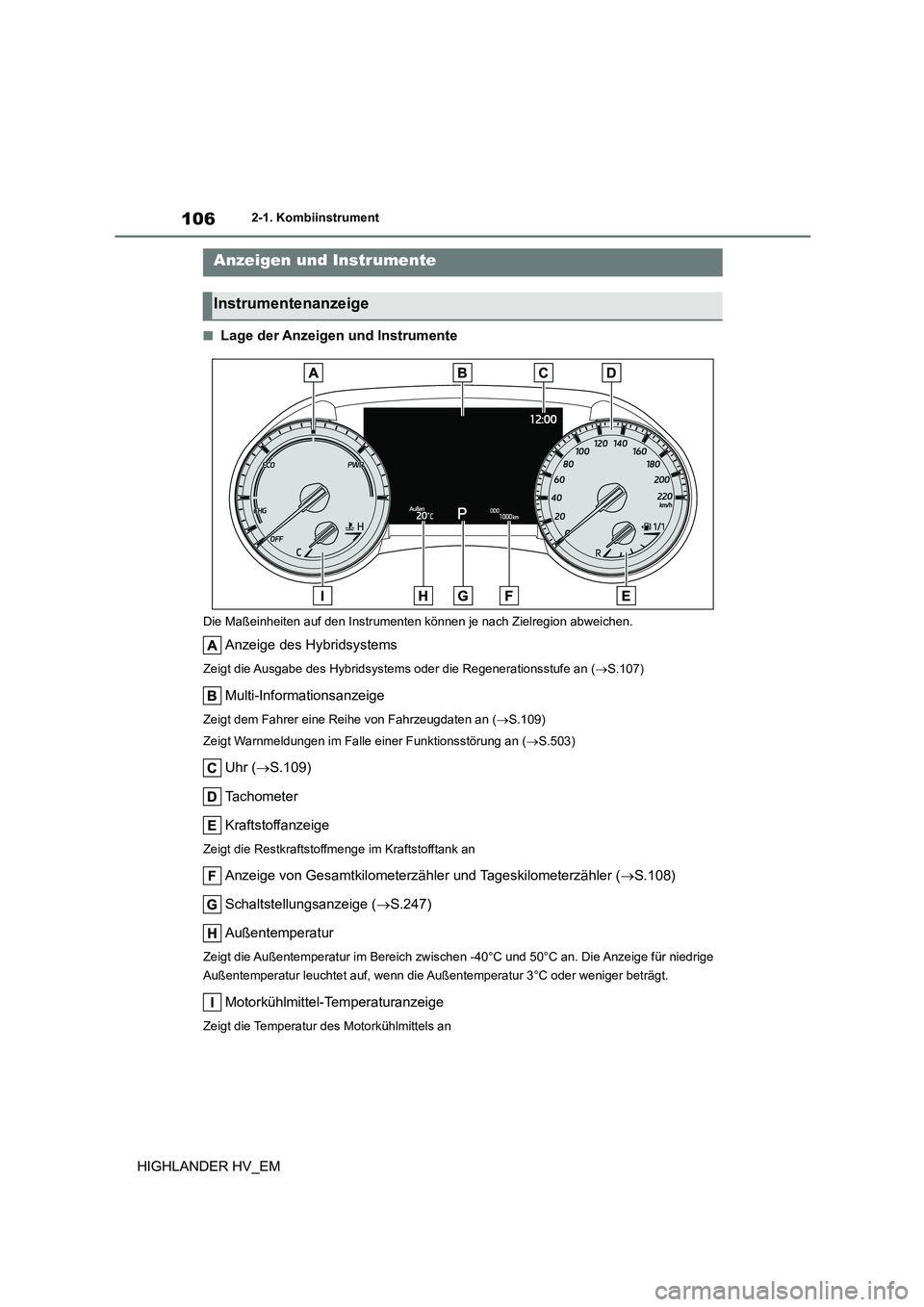

1062-1. Kombiinstrument
HIGHLANDER HV_EM
■Lage der Anzeigen und Instrumente
Die Maßeinheiten auf den Instrumenten können je nach Zielregion abweichen.
Anzeige des Hybridsystems
Zeigt die Ausgabe des Hybridsystems oder die Regenerationsstufe an (S.107)
Multi-Informationsanzeige
Zeigt dem Fahrer eine Reihe von Fahrzeugdaten an (S.109)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.503)
Uhr (S.109)
Tachometer
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an
Anzeige von Gesamtkilometerzähler und Tageskilometerzähler ( S.108)
Schaltstellungsanzeige ( S.247)
Außentemperatur
Zeigt die Außentemperatur im Bereich zwisch en -40°C und 50°C an. Die Anzeige für niedrige
Außentemperatur leuchtet auf, wenn die Außentemperatur 3°C oder weniger beträgt.
Motorkühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Anzeigen und Instrumente
Instrumentenanzeige

107
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
HIGHLANDER HV_EM

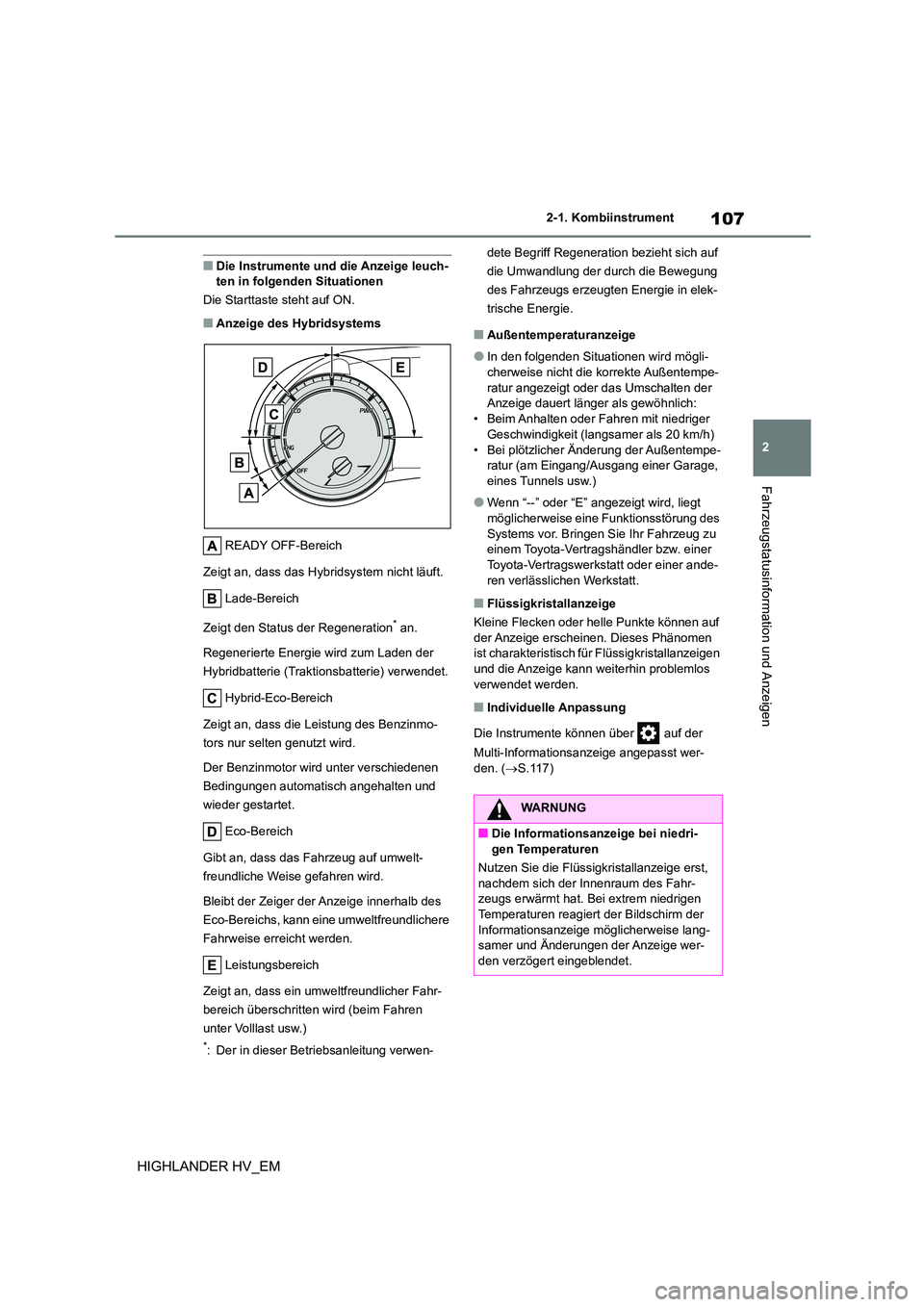

■Die Instrumente und die Anzeige leuch- ten in folgenden Situationen
Die Starttaste steht auf ON.
■Anzeige des Hybridsystems
READY OFF-Bereich
Zeigt an, dass das Hybridsystem nicht läuft.
Lade-Bereich
Zeigt den Status der Regeneration* an.
Regenerierte Energie wird zum Laden der
Hybridbatterie (Traktionsbatterie) verwendet.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Benzinmo-
tors nur selten genutzt wird.
Der Benzinmotor wird unter verschiedenen
Bedingungen automatisch angehalten und
wieder gestartet.
Eco-Bereich
Gibt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Bleibt der Zeiger der Anzeige innerhalb des
Eco-Bereichs, kann eine umweltfreundlichere
Fahrweise erreicht werden.
Leistungsbereich
Zeigt an, dass ein umweltfreundlicher Fahr-
bereich überschritten wird (beim Fahren
unter Volllast usw.)
*: Der in dieser Betriebsanleitung verwen-
dete Begriff Regeneration bezieht sich auf
die Umwandlung der durch die Bewegung
des Fahrzeugs erzeugten Energie in elek-
trische Energie.
■Außentemperaturanzeige
●In den folgenden Situationen wird mögli-
cherweise nicht die korrekte Außentempe-
ratur angezeigt oder das Umschalten der Anzeige dauert länger als gewöhnlich:
• Beim Anhalten oder Fahren mit niedriger
Geschwindigkeit (langs amer als 20 km/h)
• Bei plötzlicher Änderung der Außentempe- ratur (am Eingang/Ausgang einer Garage,
eines Tunnels usw.)
●Wenn “--” oder “E” angezeigt wird, liegt
möglicherweise eine Funktionsstörung des
Systems vor. Bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren verlässlichen Werkstatt.
■Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf der Anzeige erscheinen. Dieses Phänomen
ist charakteristisch fü r Flüssigkristallanzeigen
und die Anzeige kann weiterhin problemlos verwendet werden.
■Individuelle Anpassung
Die Instrumente können über auf der
Multi-Informationsanzeige angepasst wer- den. ( S.117)
WARNUNG
■Die Informationsanzeige bei niedri-
gen Temperaturen
Nutzen Sie die Flüssigk ristallanzeige erst,
nachdem sich der Innenraum des Fahr- zeugs erwärmt hat. Bei extrem niedrigen
Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise lang- samer und Änderungen der Anzeige wer-
den verzögert eingeblendet.

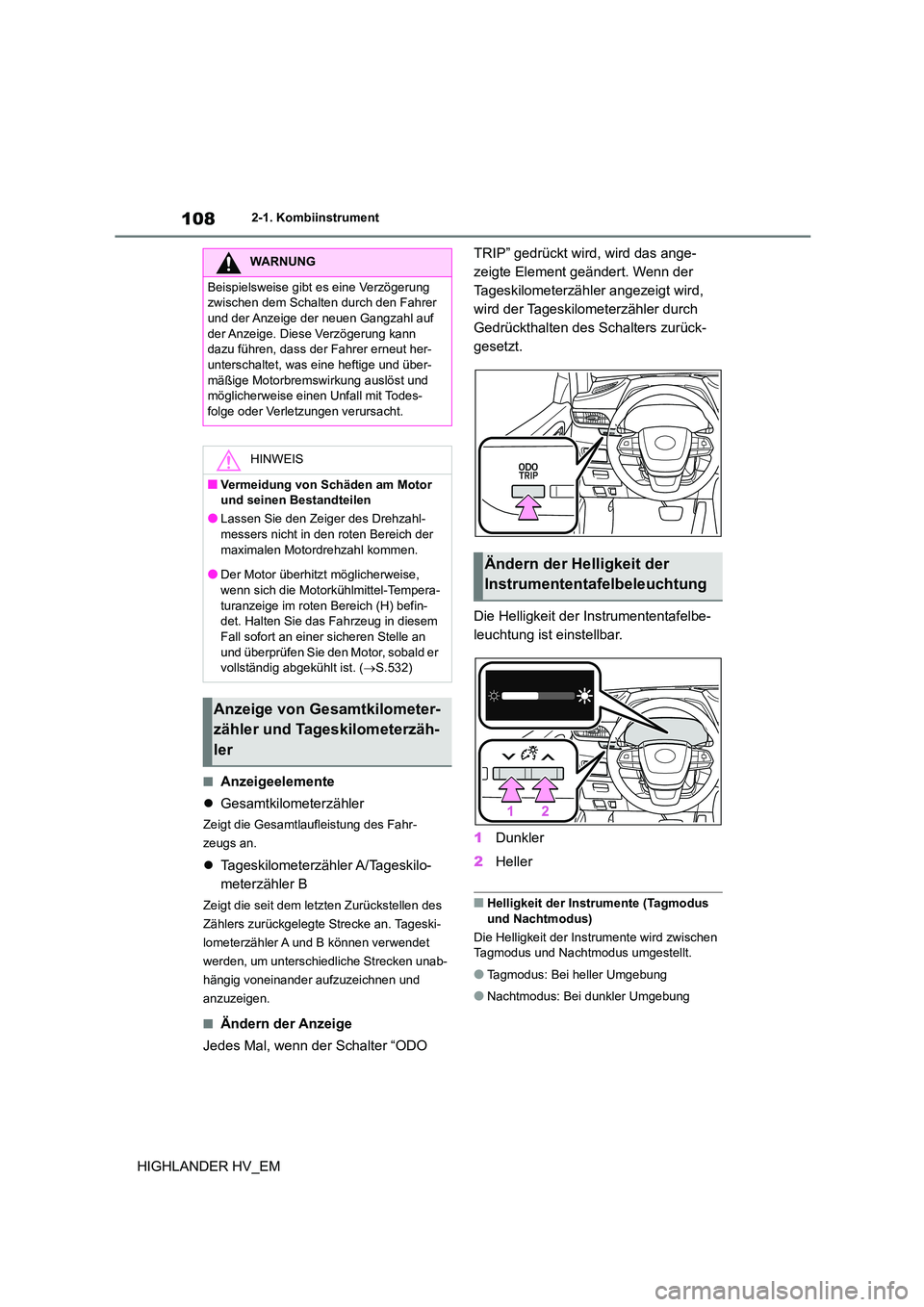

1082-1. Kombiinstrument
HIGHLANDER HV_EM
■Anzeigeelemente
 Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
 Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurückstellen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
■Ändern der Anzeige
Jedes Mal, wenn der Schalter “ODO
TRIP” gedrückt wird, wird das ange-
zeigte Element geändert. Wenn der
Tageskilometerzähler angezeigt wird,
wird der Tageskilometerzähler durch
Gedrückthalten des Schalters zurück-
gesetzt.
Die Helligkeit der Instrumententafelbe-
leuchtung ist einstellbar.
1 Dunkler
2 Heller
■Helligkeit der Instrumente (Tagmodus
und Nachtmodus)
Die Helligkeit der Instrumente wird zwischen
Tagmodus und Nachtmodus umgestellt.
●Tagmodus: Bei heller Umgebung
●Nachtmodus: Bei dunkler Umgebung
WARNUNG
Beispielsweise gibt es eine Verzögerung
zwischen dem Schalten durch den Fahrer
und der Anzeige der neuen Gangzahl auf der Anzeige. Diese Verzögerung kann
dazu führen, dass der Fahrer erneut her-
unterschaltet, was eine heftige und über- mäßige Motorbremswirkung auslöst und
möglicherweise einen Unfall mit Todes-
folge oder Verletzungen verursacht.
HINWEIS
■Vermeidung von Schäden am Motor
und seinen Bestandteilen
●Lassen Sie den Zeiger des Drehzahl- messers nicht in den roten Bereich der
maximalen Motordrehzahl kommen.
●Der Motor überhitzt möglicherweise, wenn sich die Motorkühlmittel-Tempera-
turanzeige im roten Bereich (H) befin-
det. Halten Sie das Fahrzeug in diesem Fall sofort an einer sicheren Stelle an
und überprüfen Sie den Motor, sobald er
vollständig abgekühlt ist. ( S.532)
Anzeige von Gesamtkilometer-
zähler und Tageskilometerzäh-
ler
Ändern der Helligkeit der
Instrumententafelbeleuchtung

109
2
2-1. Kombiinstrument
Fahrzeugstatusinformation und Anzeigen
HIGHLANDER HV_EM
Die Uhren können auf dem Bildschirm
des Audiosystems ei ngestellt werden.
Siehe “Navigations- und Multimediasy-
stem Betriebsanleitung”.
■Anzeige
Auf der Multi-Informationsanzeige wird
dem Fahrer eine Vielzahl fahrtbezoge-
ner Informationen angezeigt.
In bestimmten Situationen werden auch
Pop-up-Anzeigen mit Warnungen oder
Hinweisen/Empfehlungen angezeigt.
■Menüsymbole
Wählen Sie ein Menüsymbol aus, um
seinen Inhalt anzuzeigen.
■Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf der Anzeige erscheinen. Dieses Phänomen
ist charakteristisch fü r Flüssigkristallanzeigen
Einstellung der UhrMulti-Informationsanzeige
Anzeige und Menüsymbole
Fahrinformationsanzeige
( S.110)
Informationsanzeige der Fahras-
sistenzsysteme ( S.113)
Mit dem Audiosystem verbun-
dene Anzeige ( S.113)
Fahrzeuginformationsanzeige
( S.114)
Einstellungsanzeige ( S.114)
Anzeige von Warnmeldungen
( S.118)

1102-1. Kombiinstrument
HIGHLANDER HV_EM
und die Anzeige kann weiterhin problemlos verwendet werden.
Die Multi-Informationsanzeige wird mit
den Steuerschaltern für die Instrumente
bedient.
Bildschirme scrollen*, angezeigten
Inhalt ändern* und den Cursor
bewegen
Drücken: Eingeben/Einstellen
Gedrückt halten: Anpassbare Ele-
mente zurücksetzen/anzeigen
Rückkehr zum vorherigen Bild-
schirm
Anruf tätigen/entgegennehmen und
Verlaufsanzeige
Mit dem Freisprechsystem verknüpft wird
der ausgehende bzw. eingehende Anruf
angezeigt. Einzelheiten zum Freisprechsy-
stem finden Sie in der “Navigations- und
Multimediasystem Betriebsanleitung”.
*: Auf Bildschirmen, bei denen der Bild-
schirm gescrollt und die Anzeige gewech-
selt werden können, wird eine
Bildlaufleiste bzw. ein rundes Symbol mit
der Anzahl der registrierten Bildschirme
angezeigt.
■Kraftstoffverbrauch
Verwenden Sie die angezeigten Werte nur
als Referenz.
Aktueller Kraftstoffverbrauch
Zeigt den momentanen Kraftstoffverbrauch
an.
Durchschnittlicher Kraftstoffver-
brauch (nach dem Start)
Zeigt den durchschnittlichen Kraftstoffver-
brauch seit dem Starten des Hybridsystems
an.*1
Reichweite
Zeigt die Reichweite mit dem verbleibenden
WARNUNG
■Vorsicht bei Nutzung während der
Fahrt
●Achten Sie beim Bedienen der
Multi-Informationsanzeige während der Fahrt besonders auf einen sicheren
Bereich um das Fahrzeug.
●Blicken Sie während der Fahrt nicht ununterbrochen auf die Multi-Informati-
onsanzeige, da Sie sonst Fußgänger,
Gegenstände auf der Straße usw. vor dem Fahrzeug übersehen können.
■Die Informationsanzeige bei niedri-
gen Temperaturen
 S.107
Ändern der Instrumentenan-
zeige
Fahrinformationsanzeige ( )
