TOYOTA HIGHLANDER 2020 Manual del propietario (in Spanish)

531
7
7-2. Pasos necesarios en caso de emergencia
En caso de problemas
HIGHLANDER HV_ES
 Si el interruptor de apertura de la
tapa del depósito de combustible no
se puede accionar, retire la cubierta
dentro del compartimento del por-
taequipajes y tire de la palanca para
abrir la tapa del depósito de com-
bustible.
 Al utilizar la palanca para abrir la
tapa del depósito de combustible, es
posible que no se produzca una
reducción adecuada de la presión
del depósito de combustible antes
de repostar. Para evitar que se
derrame el combustible, gire lenta-
mente el tapón cuando lo retire.
Durante el repostaje, es posible que
el combustible se derrame por la
abertura de llenado debido a la des-
carga de aire del interior del depó-
sito de combustible. Por tanto, llene
el depósito de combustible con cui-
dado y lentamente.
Si no se puede abrir la tapa
del depósito de combusti-
ble
Si el interruptor de apertura de la
tapa del depósito de combustible
no se puede accionar, póngase en
contacto con un taller de Toyota,
un taller autorizado de Toyota o un
taller de confianza para que repa-
ren el vehículo. En caso de que
necesite repostar urgentemente,
puede usar el siguiente procedi-
miento para abrir la tapa del depó-
sito de combustible.
Apertura de la tapa del depó-
sito de combustible

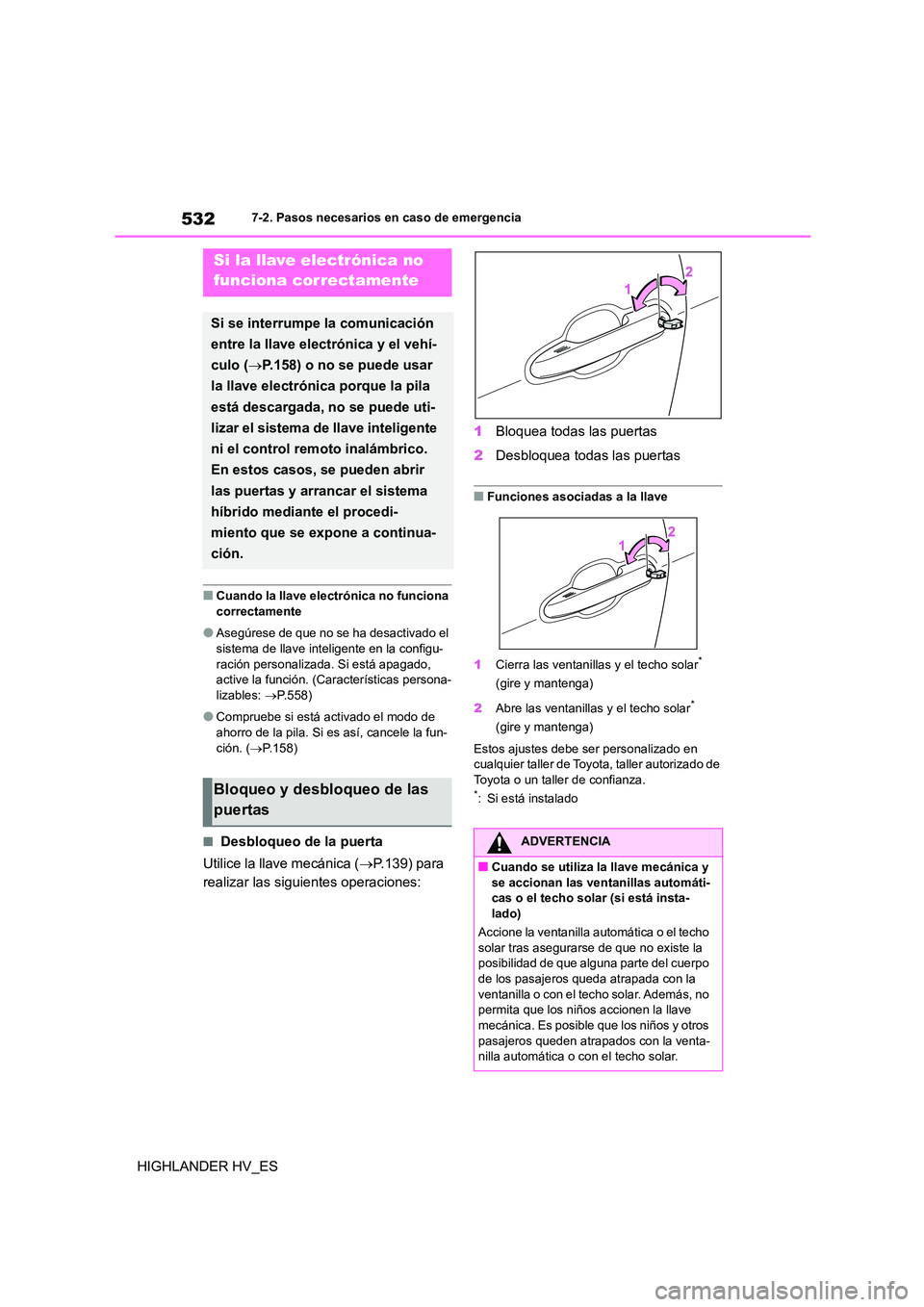

5327-2. Pasos necesarios en caso de emergencia
HIGHLANDER HV_ES
■Cuando la llave electrónica no funciona
correctamente
●Asegúrese de que no se ha desactivado el
sistema de llave inteligente en la configu-
ración personalizada. Si está apagado, active la función. (C aracterísticas persona-
lizables: P.558)
●Compruebe si está activado el modo de
ahorro de la pila. Si es así, cancele la fun-
ción. ( P.158)
■Desbloqueo de la puerta
Utilice la llave mecánica ( P.139) para
realizar las siguientes operaciones:
1 Bloquea todas las puertas
2 Desbloquea todas las puertas
■Funciones asociadas a la llave
1 Cierra las ventanillas y el techo solar*
(gire y mantenga)
2 Abre las ventanillas y el techo solar*
(gire y mantenga)
Estos ajustes debe ser personalizado en
cualquier taller de Toyota, taller autorizado de
Toyota o un taller de confianza.*: Si está instalado
Si la llave electrónica no
funciona correctamente
Si se interrumpe la comunicación
entre la llave electrónica y el vehí-
culo ( P.158) o no se puede usar
la llave electrónica porque la pila
está descargada, no se puede uti-
lizar el sistema de llave inteligente
ni el control remoto inalámbrico.
En estos casos, se pueden abrir
las puertas y arrancar el sistema
híbrido mediante el procedi-
miento que se expone a continua-
ción.
Bloqueo y desbloqueo de las
puertas
ADVERTENCIA
■Cuando se utiliza la llave mecánica y
se accionan las ventanillas automáti- cas o el techo solar (si está insta-
lado)
Accione la ventanilla automática o el techo
solar tras asegurarse de que no existe la posibilidad de que alguna parte del cuerpo
de los pasajeros queda atrapada con la
ventanilla o con el techo solar. Además, no permita que los niños accionen la llave
mecánica. Es posible que los niños y otros
pasajeros queden atrapados con la venta- nilla automática o con el techo solar.

533
7
7-2. Pasos necesarios en caso de emergencia
En caso de problemas
HIGHLANDER HV_ES
1 Asegúrese de que la palanca de
cambios se encuentra en P y pise el
pedal del freno.
2 Toque el lado del logotipo Toyota de
la llave electrónica con el interruptor
de alimentación.
Al detectar la llave electrónica, suena un indicador acústico y el interruptor de alimen-
tación motor cambia a ON.
Cuando el sistema de llave inteligente está
desactivado en la configuración personali- zada, el interruptor de alimentación cam-
biará a ACC.
3 Pise con fuerza el pedal del freno y
compruebe que aparece en
el visualizador de información múlti-
ple.
4 Pulse el interruptor de alimentación
de forma breve y firme.
En caso de que aún no se pueda arran-
car el sistema híbrido, póngase en con-
tacto con un taller de Toyota, un taller
autorizado de Toyota o un taller de con-
fianza.
■Parada del sistema híbrido
Coloque la palanca de cambios en P, aplique el freno de estacionamiento y pulse el inte-
rruptor de alimentación como lo hace normal-
mente al detener el sistema híbrido.
■Sustitución de la pila de la llave
Como el procedimiento es una medida tem- poral, se recomienda cambiar inmediata-
mente la pila de la llave electrónica cuando
se haya agotado. ( P.475)
■Alarma
Al utilizar la llave mecánica para bloquear las puertas, no se activará el sistema de alarma.
Si una puerta se desbloquea usando la llave
mecánica cuando el sistema de alarma está
activado, podría dispararse la alarma. ( P.100)
■Cambio de los modos del interruptor de
alimentación
Libere el pedal del freno y pulse el interruptor
de alimentación en el paso 3 anterior. El sis- tema híbrido no arranca y los modos cambia-
rán cada vez que pulse el interruptor.
( P.248)
Arranque del sistema híbrido

5347-2. Pasos necesarios en caso de emergencia
HIGHLANDER HV_ES
Si tiene un juego de cables de conexión
en puente (o de sobrealimentación) y
un segundo vehículo con una batería
de 12 voltios, puede arrancar el vehí-
culo siguiendo el procedimiento des-
crito a continuación.
1 Confirme que lleva la llave electró-
nica.
Vehículos con alarma: Al conectar los cables
de conexión en puente (o de sobrealimenta-
ción), según la situación, la alarma puede activarse y las puertas bloquearse.
( P.101)
2Abra el capó (P.440) y la tapa de
la caja de fusibles.
Si la batería de 12 voltios
está descargada
Pueden utilizarse los siguientes
procedimientos para arrancar el
sistema híbrido en caso de que la
batería de 12 voltios del vehículo
se descargue.
También puede ponerse en con-
tacto con un taller de Toyota, un
taller autorizado de Toyota, un
taller de confianza o un taller de
reparaciones cualificado.
Reinicio del sistema híbrido

535
7
7-2. Pasos necesarios en caso de emergencia
En caso de problemas
HIGHLANDER HV_ES
3 Abra la tapa del terminal exclusivo
de arranque con puente.
4 Conecte la pinza del cable de conexión en puente positivo a en su vehículo
y conecte la pinza del otro extremo del cable positivo a en el segundo vehí-
culo. A continuación, conecte la pinza del cable negativo a en el segundo
vehículo y conecte la pinza en el otro extremo del cable negativo a .
Precaución con el terminal exclusivo de arranque en puente (su vehículo)
Terminal positivo (+) de la batería (vehículo segundo)
Terminal negativo (-) de la batería (vehículo segundo)
Un punto metálico sólido, fijo y sin pintar, lejos del terminal exclusivo de arran-
que en puente y de cualquier otra pieza móvil, tal y como indica la ilustración
5 Arranque el motor del segundo
vehículo. Aumente ligeramente la
velocidad del motor y mantenga ese
nivel durante unos 5 minutos para
recargar la batería de 12 voltios de
su vehículo.

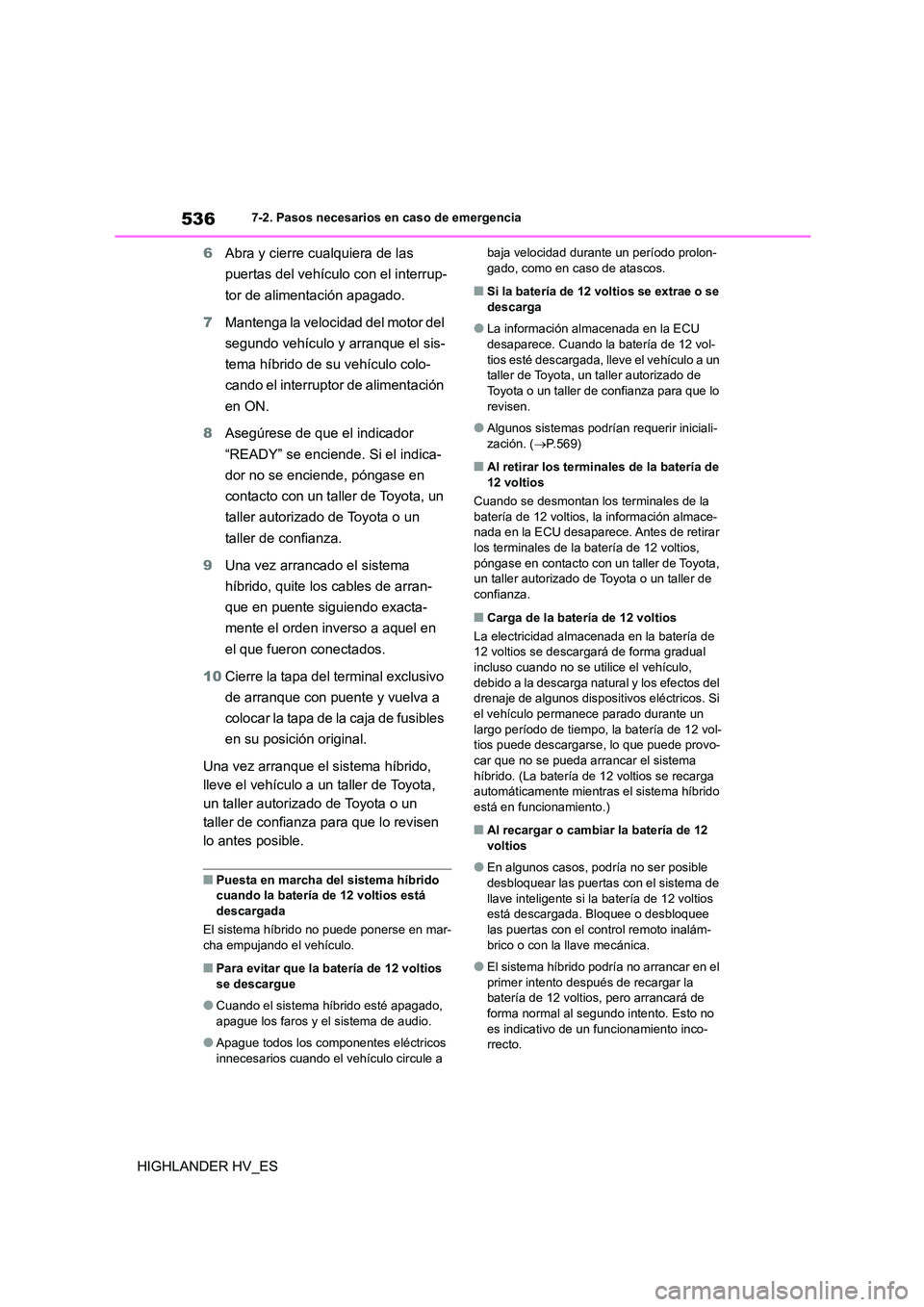

5367-2. Pasos necesarios en caso de emergencia
HIGHLANDER HV_ES
6 Abra y cierre cualquiera de las
puertas del vehículo con el interrup-
tor de alimentación apagado.
7 Mantenga la velocidad del motor del
segundo vehículo y arranque el sis-
tema híbrido de su vehículo colo-
cando el interruptor de alimentación
en ON.
8 Asegúrese de que el indicador
“READY” se enciende. Si el indica-
dor no se enciende, póngase en
contacto con un taller de Toyota, un
taller autorizado de Toyota o un
taller de confianza.
9 Una vez arrancado el sistema
híbrido, quite los cables de arran-
que en puente siguiendo exacta-
mente el orden inverso a aquel en
el que fueron conectados.
10 Cierre la tapa del terminal exclusivo
de arranque con puente y vuelva a
colocar la tapa de la caja de fusibles
en su posición original.
Una vez arranque el sistema híbrido,
lleve el vehículo a un taller de Toyota,
un taller autorizado de Toyota o un
taller de confianza para que lo revisen
lo antes posible.
■Puesta en marcha del sistema híbrido
cuando la batería de 12 voltios está
descargada
El sistema híbrido no puede ponerse en mar- cha empujando el vehículo.
■Para evitar que la batería de 12 voltios
se descargue
●Cuando el sistema híbrido esté apagado,
apague los faros y el sistema de audio.
●Apague todos los componentes eléctricos innecesarios cuando el vehículo circule a
baja velocidad durante un período prolon- gado, como en caso de atascos.
■Si la batería de 12 voltios se extrae o se
descarga
●La información almacenada en la ECU
desaparece. Cuando la batería de 12 vol-
tios esté descargada, lleve el vehículo a un taller de Toyota, un taller autorizado de
Toyota o un taller de confianza para que lo
revisen.
●Algunos sistemas podrían requerir iniciali-
zación. ( P.569)
■Al retirar los terminales de la batería de
12 voltios
Cuando se desmontan los terminales de la batería de 12 voltios, la información almace-
nada en la ECU desaparece. Antes de retirar
los terminales de la batería de 12 voltios, póngase en contacto con un taller de Toyota,
un taller autorizado de Toyota o un taller de
confianza.
■Carga de la batería de 12 voltios
La electricidad almacenada en la batería de 12 voltios se descargará de forma gradual
incluso cuando no se utilice el vehículo,
debido a la descarga natural y los efectos del drenaje de algunos disposit ivos eléctricos. Si
el vehículo permanece parado durante un
largo período de tiempo, la batería de 12 vol- tios puede descargarse, lo que puede provo-
car que no se pueda arrancar el sistema
híbrido. (La batería de 12 voltios se recarga automáticamente mientras el sistema híbrido
está en funcionamiento.)
■Al recargar o cambiar la batería de 12
voltios
●En algunos casos, podría no ser posible
desbloquear las puertas con el sistema de llave inteligente si la batería de 12 voltios
está descargada. Bloquee o desbloquee
las puertas con el control remoto inalám- brico o con la llave mecánica.
●El sistema híbrido podría no arrancar en el primer intento después de recargar la
batería de 12 voltios, pero arrancará de
forma normal al segundo intento. Esto no es indicativo de un funcionamiento inco-
rrecto.

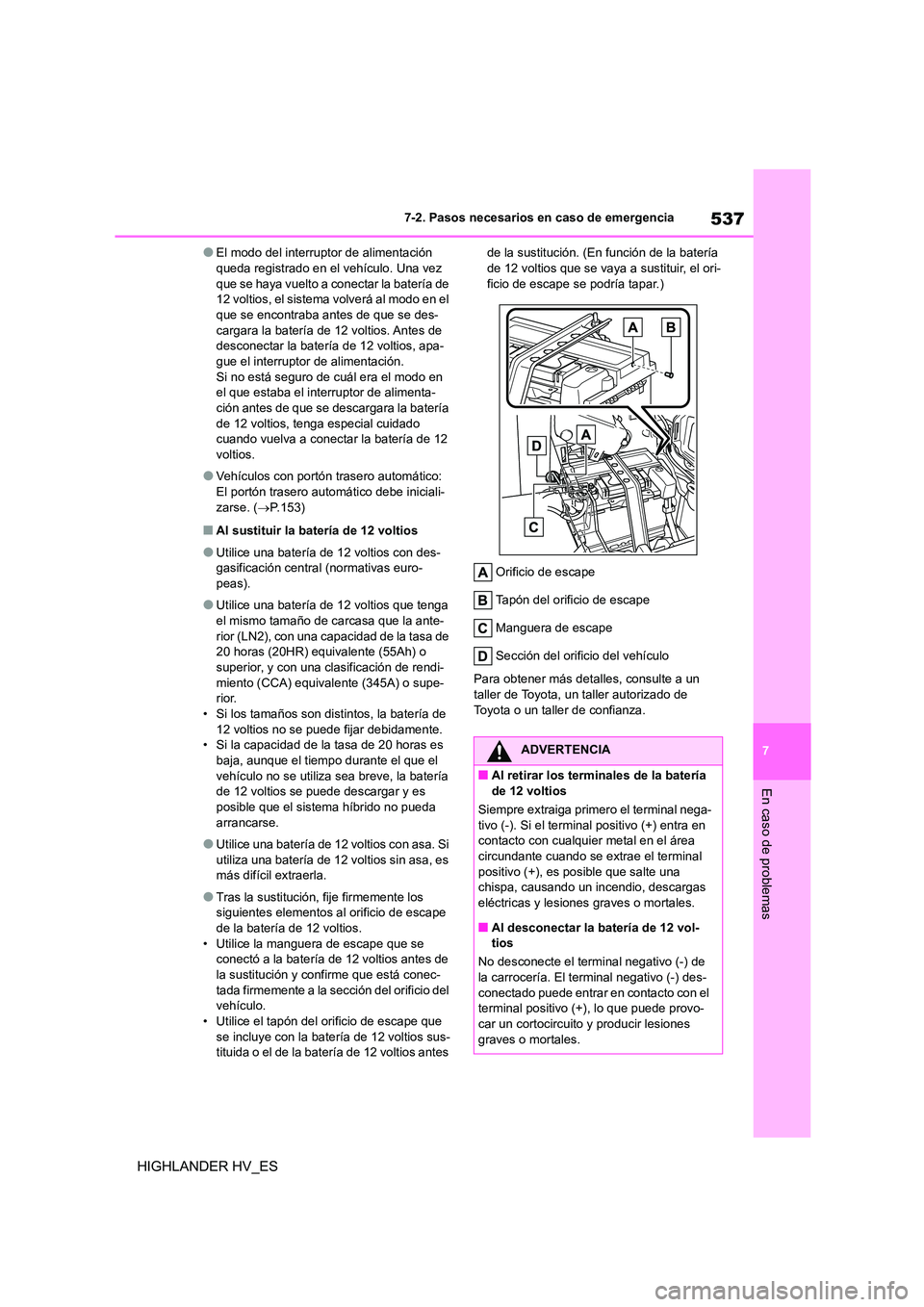

537
7
7-2. Pasos necesarios en caso de emergencia
En caso de problemas
HIGHLANDER HV_ES
●El modo del interruptor de alimentación queda registrado en el vehículo. Una vez
que se haya vuelto a conectar la batería de
12 voltios, el sistema volverá al modo en el que se encontraba antes de que se des-
cargara la batería de 12 voltios. Antes de
desconectar la batería de 12 voltios, apa- gue el interruptor de alimentación.
Si no está seguro de cuál era el modo en
el que estaba el interruptor de alimenta- ción antes de que se descargara la batería
de 12 voltios, tenga especial cuidado
cuando vuelva a conectar la batería de 12
voltios.
●Vehículos con portón trasero automático:
El portón trasero automático debe iniciali- zarse. ( P.153)
■Al sustituir la batería de 12 voltios
●Utilice una batería de 12 voltios con des- gasificación central (normativas euro-
peas).
●Utilice una batería de 12 voltios que tenga
el mismo tamaño de carcasa que la ante-
rior (LN2), con una capacidad de la tasa de 20 horas (20HR) equivalente (55Ah) o
superior, y con una clasificación de rendi-
miento (CCA) equivalente (345A) o supe- rior.
• Si los tamaños son distintos, la batería de
12 voltios no se puede fijar debidamente. • Si la capacidad de la tasa de 20 horas es
baja, aunque el tiempo durante el que el
vehículo no se utiliza sea breve, la batería de 12 voltios se puede descargar y es
posible que el sistema híbrido no pueda
arrancarse.
●Utilice una batería de 12 voltios con asa. Si
utiliza una batería de 12 voltios sin asa, es más difícil extraerla.
●Tras la sustitución, fije firmemente los siguientes elementos al orificio de escape
de la batería de 12 voltios.
• Utilice la manguera de escape que se conectó a la batería de 12 voltios antes de
la sustitución y confirme que está conec-
tada firmemente a la sección del orificio del vehículo.
• Utilice el tapón del orificio de escape que
se incluye con la batería de 12 voltios sus- tituida o el de la batería de 12 voltios antes
de la sustitución. (En función de la batería de 12 voltios que se vaya a sustituir, el ori-
ficio de escape se podría tapar.)
Orificio de escape
Tapón del orificio de escape
Manguera de escape
Sección del orificio del vehículo
Para obtener más detalles, consulte a un
taller de Toyota, un taller autorizado de Toyota o un taller de confianza.
ADVERTENCIA
■Al retirar los terminales de la batería
de 12 voltios
Siempre extraiga primero el terminal nega-
tivo (-). Si el terminal positivo (+) entra en contacto con cualquier metal en el área
circundante cuando se extrae el terminal
positivo (+), es posible que salte una chispa, causando un incendio, descargas
eléctricas y lesiones graves o mortales.
■Al desconectar la batería de 12 vol- tios
No desconecte el terminal negativo (-) de
la carrocería. El terminal negativo (-) des-
conectado puede entrar en contacto con el terminal positivo (+), lo que puede provo-
car un cortocircuito y producir lesiones
graves o mortales.

5387-2. Pasos necesarios en caso de emergencia
HIGHLANDER HV_ES
ADVERTENCIA
■Evitar incendios o explosiones de la
batería de 12 voltios
Respete las siguientes precauciones para
evitar que el gas inflamable emitido por la batería de 12 voltios se encienda de forma
accidental:
●Asegúrese de que todos los cables de conexión en puente es tán conectados al
terminal correcto y de que no se han
dejado involuntariamente en contacto con cualquier otra parte que no sea el
terminal en cuestión.
●No permita que el otro extremo del cable de conexión en puente conectado
al terminal “+” entre en contacto con
otras piezas o super ficies metálicas próximas, como los soportes o metales
sin pintar.
●No deje que las pinzas + y - de los cables de conexión en puente entren en
contacto entre sí.
●No fume ni utilice cerillas o encendedo- res de cigarrillos, y tampoco permita
que se produzcan llamas cerca de la
batería de 12 voltios.
■Precauciones de la batería de 12 vol- tios
La batería de 12 voltios contiene electró-
lito, un ácido venenoso y corrosivo, mien-
tras que las piezas relacionadas contienen plomo y compuestos de plomo. Respete
las siguientes precauciones al manipular
la batería de 12 voltios:
●Al trabajar con la batería de 12 voltios,
utilice siempre gafas de seguridad y
procure que ninguno de los líquidos de la batería (ácido) entre en contacto con
la piel, la ropa o la carrocería del vehí-
culo.
●No se apoye en la batería de 12 voltios.
●En caso de que el líquido de la batería
entre en contacto con la piel o los ojos,
lave de inmediato el área afectada con agua y busque atención médica. Colo-
que una esponja o un paño mojado
sobre el área afectada hasta que reciba atención médica.
●Lávese siempre las manos después de
manipular el soporte, los terminales y cualquier pieza relacionada con la bate-
ría de 12 voltios.
●No permita que los niños se acerquen a
la batería de 12 voltios.
■Después de recargar la batería de 12
voltios
Lleve la batería de 12 voltios lo antes posi-
ble a un concesionario Toyota para que se la revisen.
Si la batería de 12 voltios presenta signos
de deterioro, el uso continuado de la bate- ría de 12 voltios puede ocasionar la emi-
sión de un gas hediondo, que puede
resultar perjudicial para la salud de los pasajeros.
■Al sustituir la batería de 12 voltios
●Si el tapón del orificio de ventilación y el
indicador están cerca de la abrazadera de sujeción, podrían producirse fugas
de líquido de la batería (ácido sulfúrico).
●Para obtener más información sobre la sustitución de la batería de 12 voltios,
póngase en contacto con un taller de
Toyota, un taller autorizado de Toyota o un taller de confianza.
●Tras la sustitución, fije firmemente la
manguera de escape y el tapón del orifi- cio de escape al orificio de escape de la
batería de 12 voltios sustituida. Si no se
instala correctamente, puede que se produzcan fugas de gas (hidrógeno)
que pasen al interior del vehículo y
existe el posible riesgo de que el gas prenda y explote.

539
7
7-2. Pasos necesarios en caso de emergencia
En caso de problemas
HIGHLANDER HV_ES
Si el termómetro del refrigerante del
motor entra en la zona roja o se
muestra “Temper. alta refriger.
motor. Deténgase en lugar seguro.
Ver manual.” en el visualizador de
información múltiple
1 Detenga el vehículo en un lugar
seguro y apague el sistema de aire
acondicionado y, a continuación,
detenga el sistema híbrido.
2 Si detecta vapor:
Eleve cuidadosamente el capó
cuando deje de salir vapor.
Si no observa vapor:
Eleve cuidadosamente el capó.
AV I S O
■Al utilizar cables de conexión en
puente
Al conectar los cables de conexión en
puente, asegúrese de que no se enredan en el ventilador de refrigeración ni en la
correa.
■Para evitar dañar el vehículo
El terminal exclusivo de arranque en puente debe utilizarse al cargar la batería
de 12 voltios de otro vehículo en caso de
emergencia. No se puede utilizar para hacer un puente en otro vehículo.
Si el vehículo se sobreca-
lienta
Las siguientes situaciones pue-
den indicar que su vehículo se
está sobrecalentando.
 La aguja del termómetro del refri-
gerante del motor ( P.108) entra
en la zona roja o se experimenta
una pérdida de potencia del sis-
tema híbrido. (Por ejemplo, la
velocidad del vehículo no
aumenta.)
 Si se muestra “Temper. alta refri-
ger. motor. Deténgase en lugar
seguro. Ver manual.” o “Sistema
híbrido recalentado Potencia de
salida reducida” en el visualiza-
dor de información múltiple.
 Sale vapor por debajo del capó.
Procedimientos de corrección

5407-2. Pasos necesarios en caso de emergencia
HIGHLANDER HV_ES
3 Una vez que el sistema híbrido se
ha enfriado lo suficiente, inspec-
cione las mangueras y el núcleo del
radiador (radiador) en busca de
fugas.
Radiador
Ventilador de refrigeración
Si hay una fuga de gran cantidad de refrige-
rante, póngase en contacto con un taller de
Toyota, taller autorizado de Toyota o un taller
de confianza.
4 El nivel de refrigerante es correcto
si se encuentra entre las líneas
“FULL” y “LOW” del depósito.
Depósito
Línea “FULL”
Línea “LOW”
Tapón del radiador
5 Añada refrigerante en caso de que
sea necesario.
Puede utilizar agua como medida de emer-
gencia si no dispone de refrigerante.
6 Ponga en marcha el sistema híbrido
y active el sistema de aire acondi-
cionado para verificar que el ventila-
dor de refrigeración del radiador
funciona correctamente y para bus-
car la existencia de fugas de refri-
gerante en el radiador o en las
mangueras.
El ventilador se activa cuando el sistema de aire acondicionado es activado inmediata-
mente después de un arranque en frío. Con-
firme que el ventilador está en funcionamiento comprobando el sonido del
ventilador y el flujo de aire. Si estos elemen-
tos son difíciles de comprobar, encienda y apague repetidamente el sistema de aire
acondicionado. (El ventilador podría no ope-
rar a temperaturas bajo cero.)
7 Si el ventilador no está funcio-
nando:
Detenga el sistema híbrido inmedia-
tamente y póngase en contacto con
un taller de Toyota, un taller autori-
zado de Toyota o un taller de con-
fianza.
Si el ventilador funciona:
Lleve el vehículo a un taller de
Toyota, un taller autorizado de
