TOYOTA HIGHLANDER HYBRID 2018 Manuel du propriétaire (in French)

701-1. Pour une utilisation en toute sécurité
HIGHLANDER_HV_D_OM0E032D

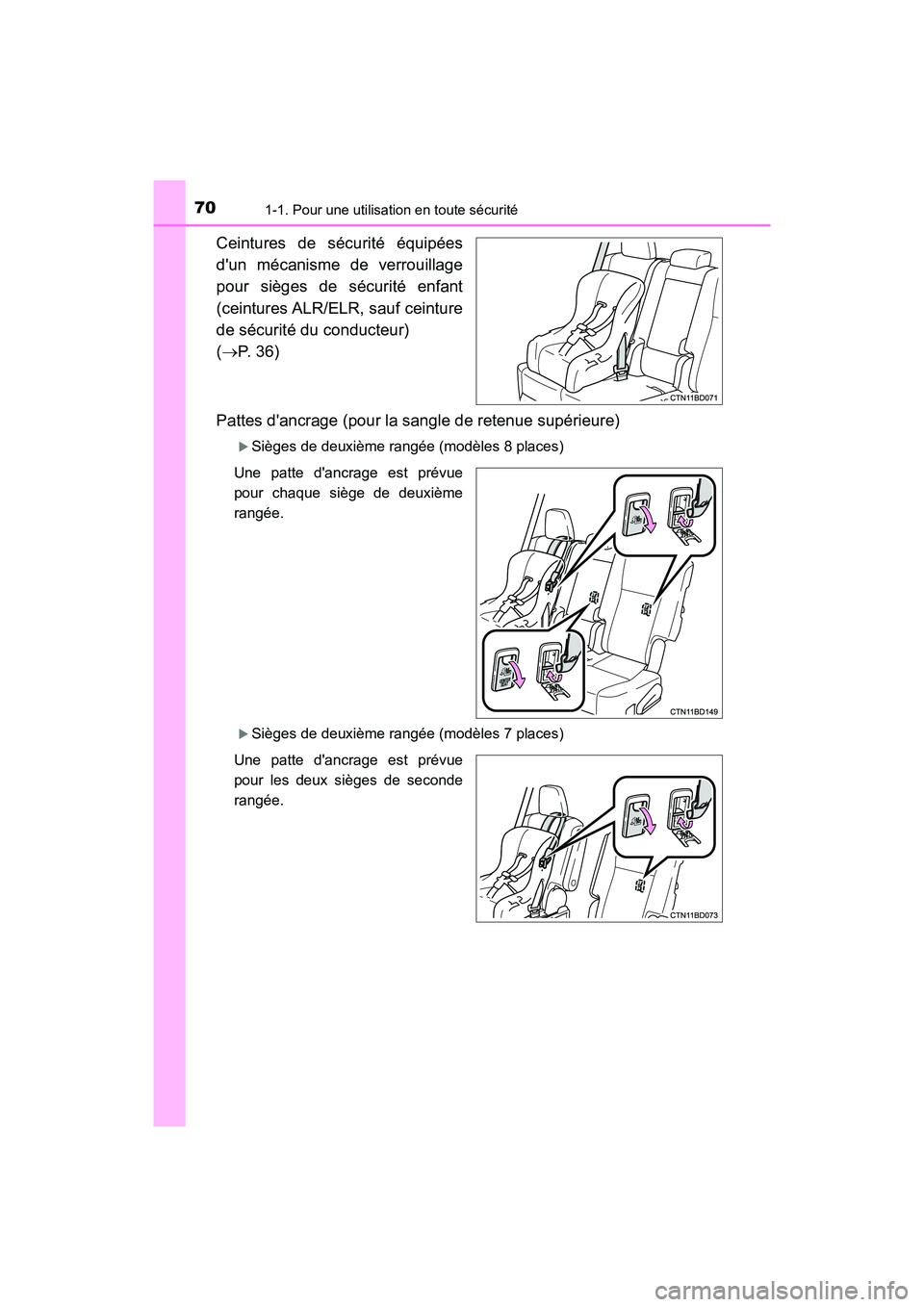

Ceintures de sécurité équipées
d'un mécanisme de verrouillage
pour sièges de sécurité enfant
(ceintures ALR/ELR, sauf ceinture
de sécurité du conducteur)
( P. 36)
Pattes d'ancrage (pour la sangle de retenue supérieure)
Sièges de deuxième rangée (modèles 8 places)
Une patte d'ancrage est prévue
pour chaque siège de deuxième
rangée.
Sièges de deuxième rangée (modèles 7 places)
Une patte d'ancrage est prévue
pour les deux sièges de seconde
rangée.

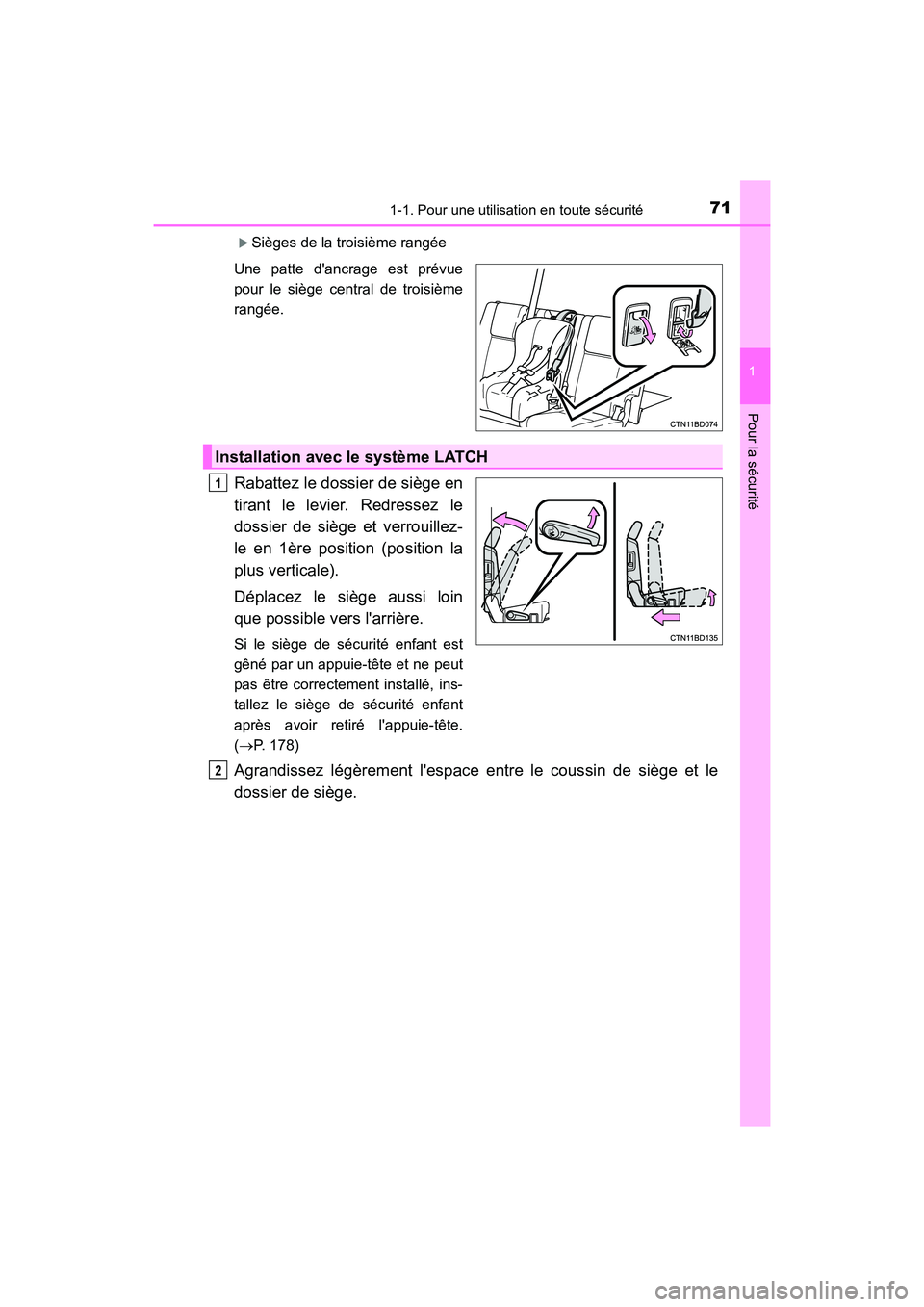

711-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
HIGHLANDER_HV_D_OM0E032D
Sièges de la troisième rangée
Une patte d'ancrage est prévue
pour le siège central de troisième
rangée.
Rabattez le dossier de siège en
tirant le levier. Redressez le
dossier de siège et verrouillez-
le en 1ère position (position la
plus verticale).
Déplacez le siège aussi loin
que possible vers l'arrière.
Si le siège de sécurité enfant est
gêné par un appuie-tête et ne peut
pas être correctement installé, ins-
tallez le siège de sécurité enfant
après avoir retiré l'appuie-tête.
( P. 178)
Agrandissez légèrement l'espace entre le coussin de siège et le
dossier de siège.
Installation avec le système LATCH
1
2

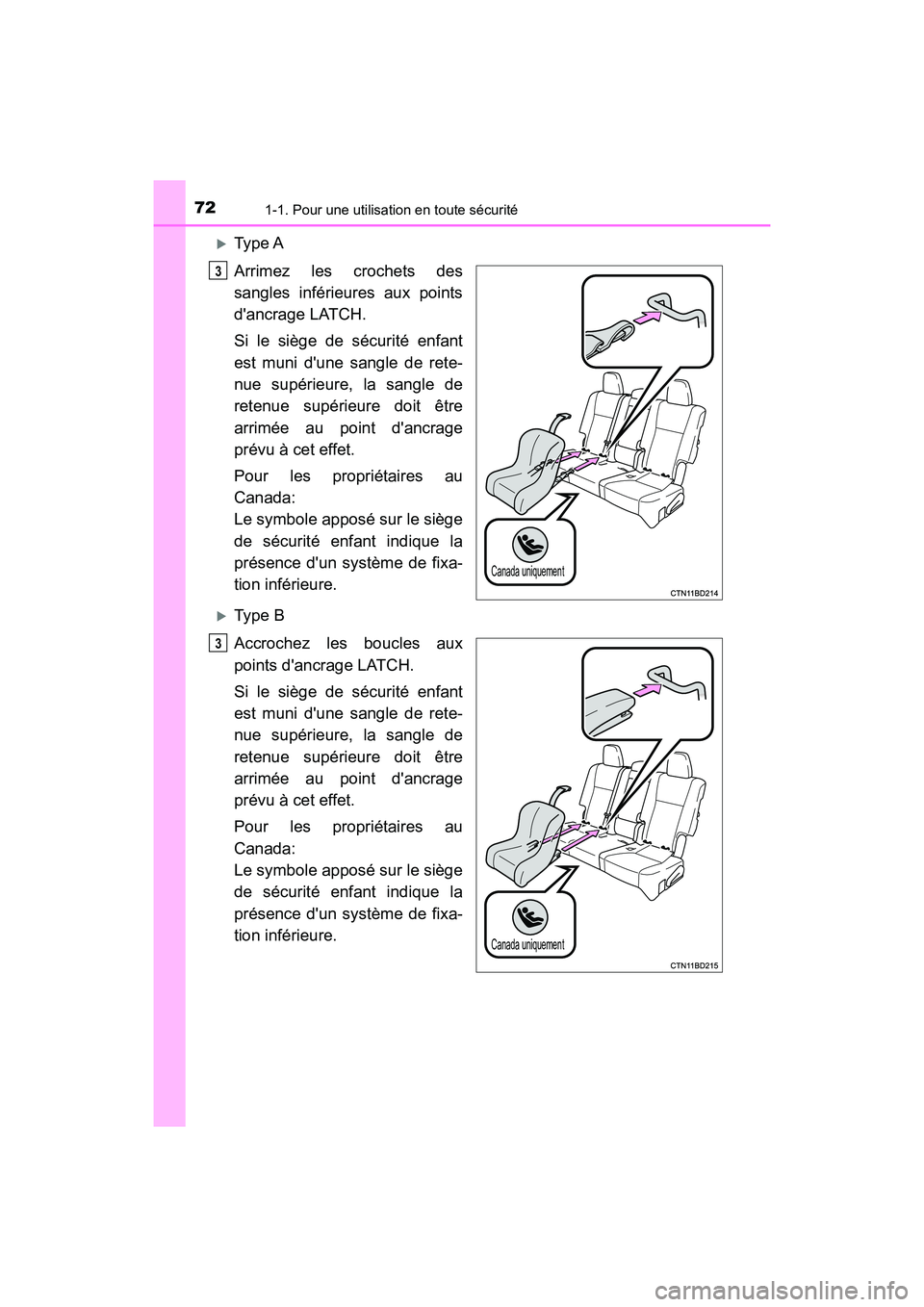

721-1. Pour une utilisation en toute sécurité
HIGHLANDER_HV_D_OM0E032D
Ty p e A
Arrimez les crochets des
sangles inférieures aux points
d'ancrage LATCH.
Si le siège de sécurité enfant
est muni d'une sangle de rete-
nue supérieure, la sangle de
retenue supérieure doit être
arrimée au point d'ancrage
prévu à cet effet.
Pour les propriétaires au
Canada:
Le symbole apposé sur le siège
de sécurité enfant indique la
présence d'un système de fixa-
tion inférieure.
Ty p e B
Accrochez les boucles aux
points d'ancrage LATCH.
Si le siège de sécurité enfant
est muni d'une sangle de rete-
nue supérieure, la sangle de
retenue supérieure doit être
arrimée au point d'ancrage
prévu à cet effet.
Pour les propriétaires au
Canada:
Le symbole apposé sur le siège
de sécurité enfant indique la
présence d'un système de fixa-
tion inférieure.
Canada uniquement
3
Canada uniquement
3

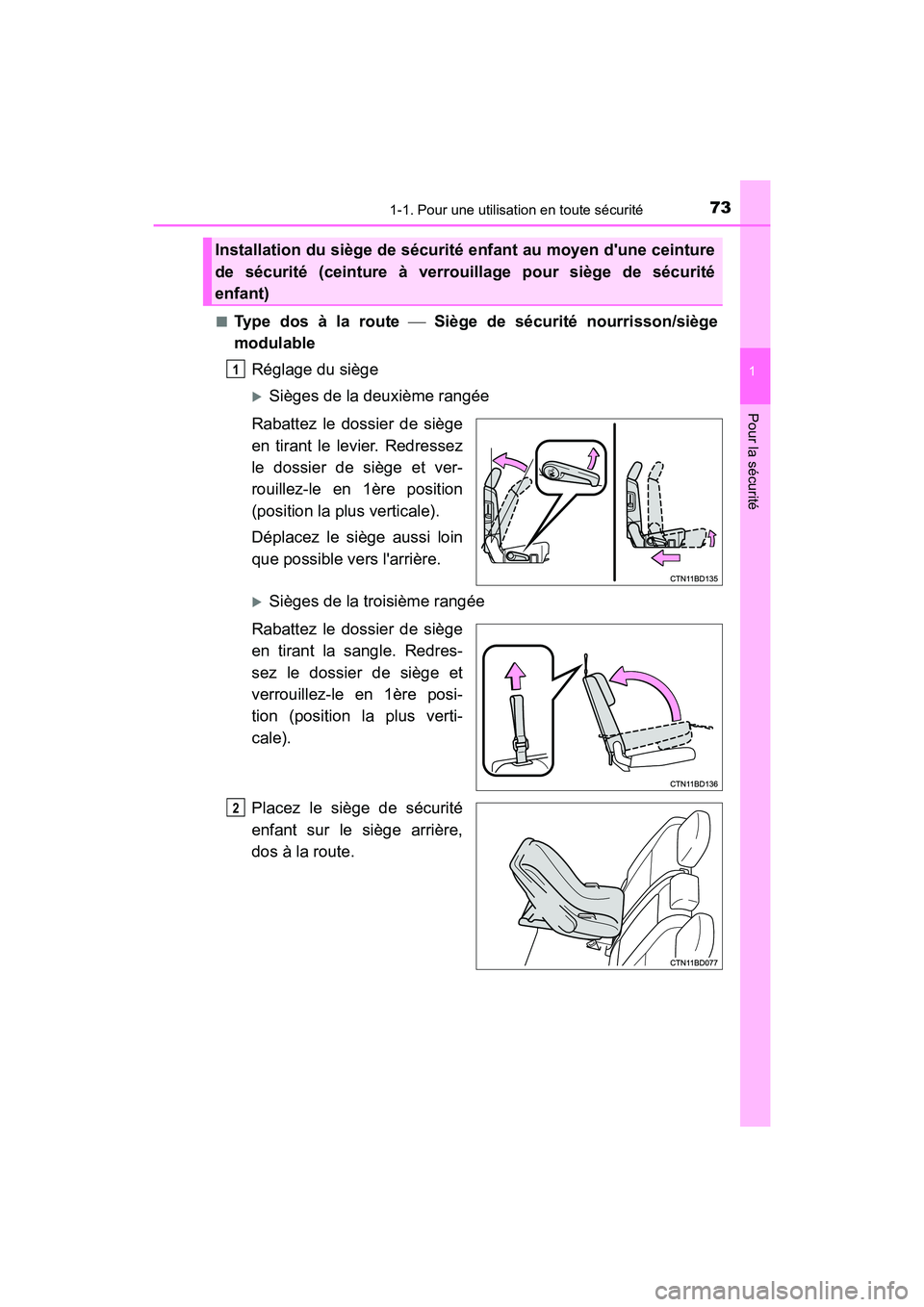

731-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
HIGHLANDER_HV_D_OM0E032D
■Type dos à la route  Siège de sécurité nourrisson/siège
modulable
Réglage du siège
Sièges de la deuxième rangée
Rabattez le dossier de siège
en tirant le levier. Redressez
le dossier de siège et ver-
rouillez-le en 1ère position
(position la plus verticale).
Déplacez le siège aussi loin
que possible vers l'arrière.
Sièges de la troisième rangée
Rabattez le dossier de siège
en tirant la sangle. Redres-
sez le dossier de siège et
verrouillez-le en 1ère posi-
tion (position la plus verti-
cale).
Placez le siège de sécurité
enfant sur le siège arrière,
dos à la route.
Installation du siège de sécurité enfant au moyen d'une ceinture
de sécurité (ceinture à verroui llage pour siège de sécurité
enfant)
1
2

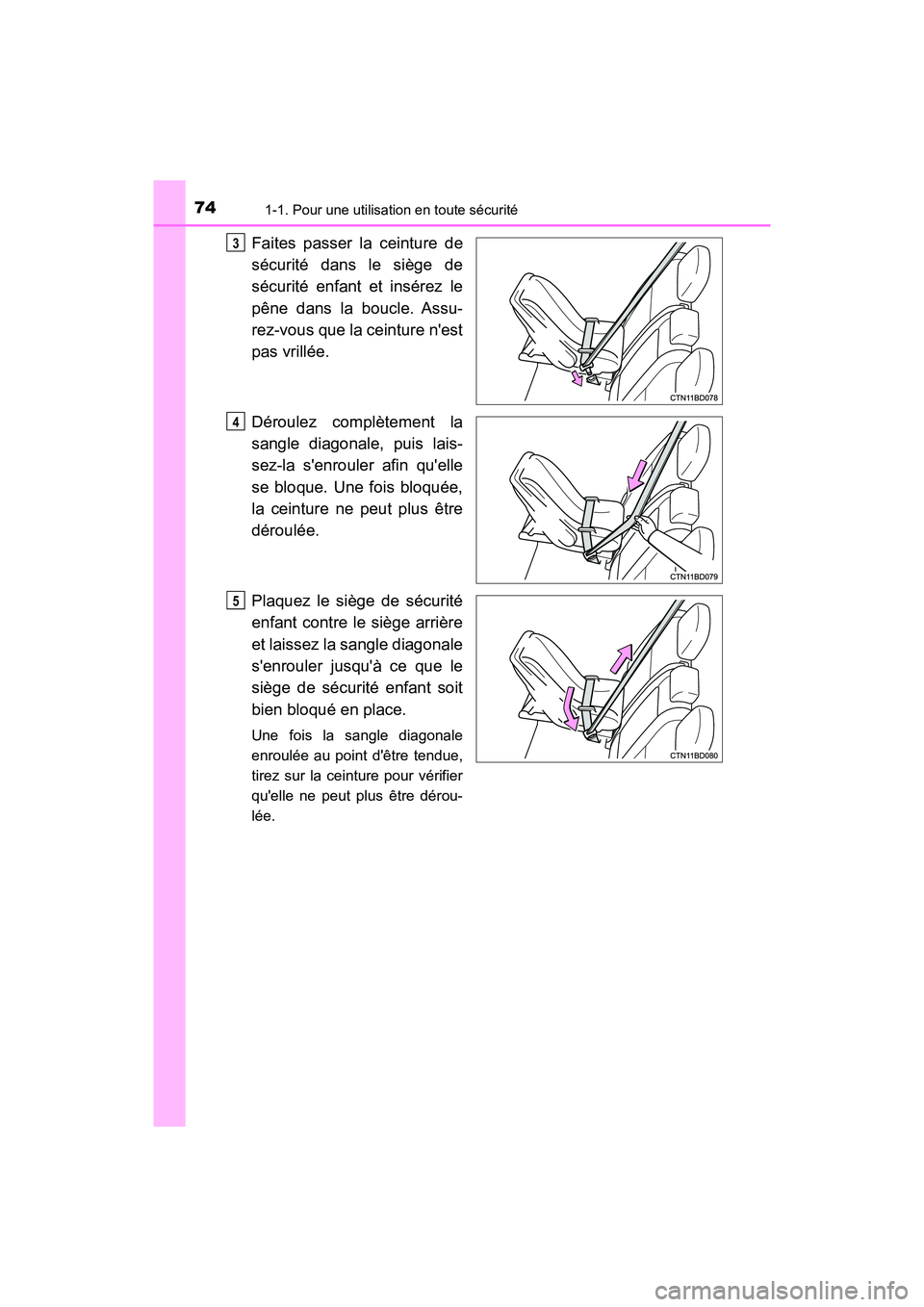

741-1. Pour une utilisation en toute sécurité
HIGHLANDER_HV_D_OM0E032D
Faites passer la ceinture de
sécurité dans le siège de
sécurité enfant et insérez le
pêne dans la boucle. Assu-
rez-vous que la ceinture n'est
pas vrillée.
Déroulez complètement la
sangle diagonale, puis lais-
sez-la s'enrouler afin qu'elle
se bloque. Une fois bloquée,
la ceinture ne peut plus être
déroulée.
Plaquez le siège de sécurité
enfant contre le siège arrière
et laissez la sangle diagonale
s'enrouler jusqu'à ce que le
siège de sécurité enfant soit
bien bloqué en place.
Une fois la sangle diagonale
enroulée au point d'être tendue,
tirez sur la ceinture pour vérifier
qu'elle ne peut plus être dérou-
lée.
3
4
45

751-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
HIGHLANDER_HV_D_OM0E032D

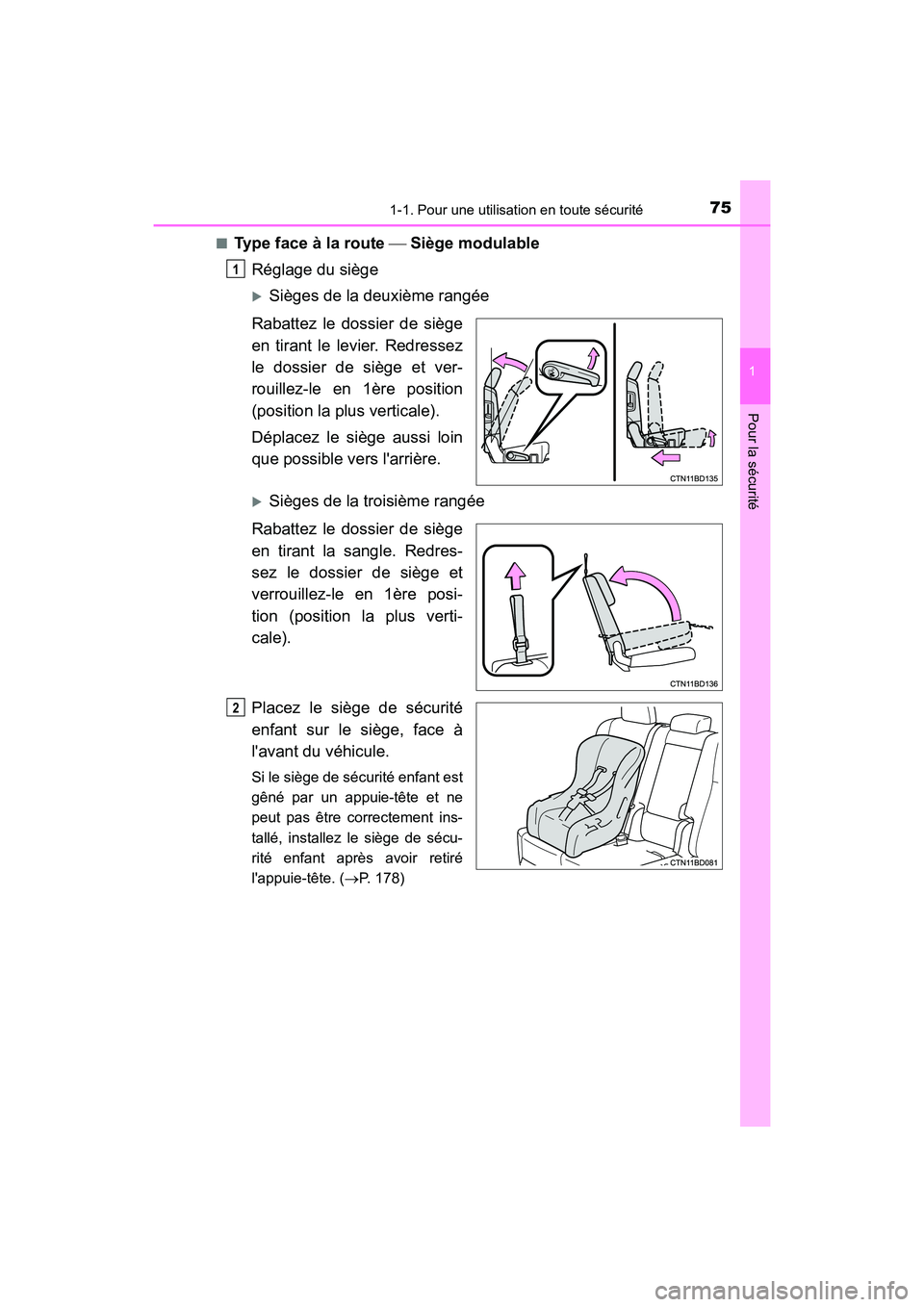

■Type face à la route  Siège modulable
Réglage du siège
Sièges de la deuxième rangée
Rabattez le dossier de siège
en tirant le levier. Redressez
le dossier de siège et ver-
rouillez-le en 1ère position
(position la plus verticale).
Déplacez le siège aussi loin
que possible vers l'arrière.
Sièges de la troisième rangée
Rabattez le dossier de siège
en tirant la sangle. Redres-
sez le dossier de siège et
verrouillez-le en 1ère posi-
tion (position la plus verti-
cale).
Placez le siège de sécurité
enfant sur le siège, face à
l'avant du véhicule.
Si le siège de sécurité enfant est
gêné par un appuie-tête et ne
peut pas être correctement ins-
tallé, installez le siège de sécu-
rité enfant après avoir retiré
l'appuie-tête. ( P. 178)
1
2

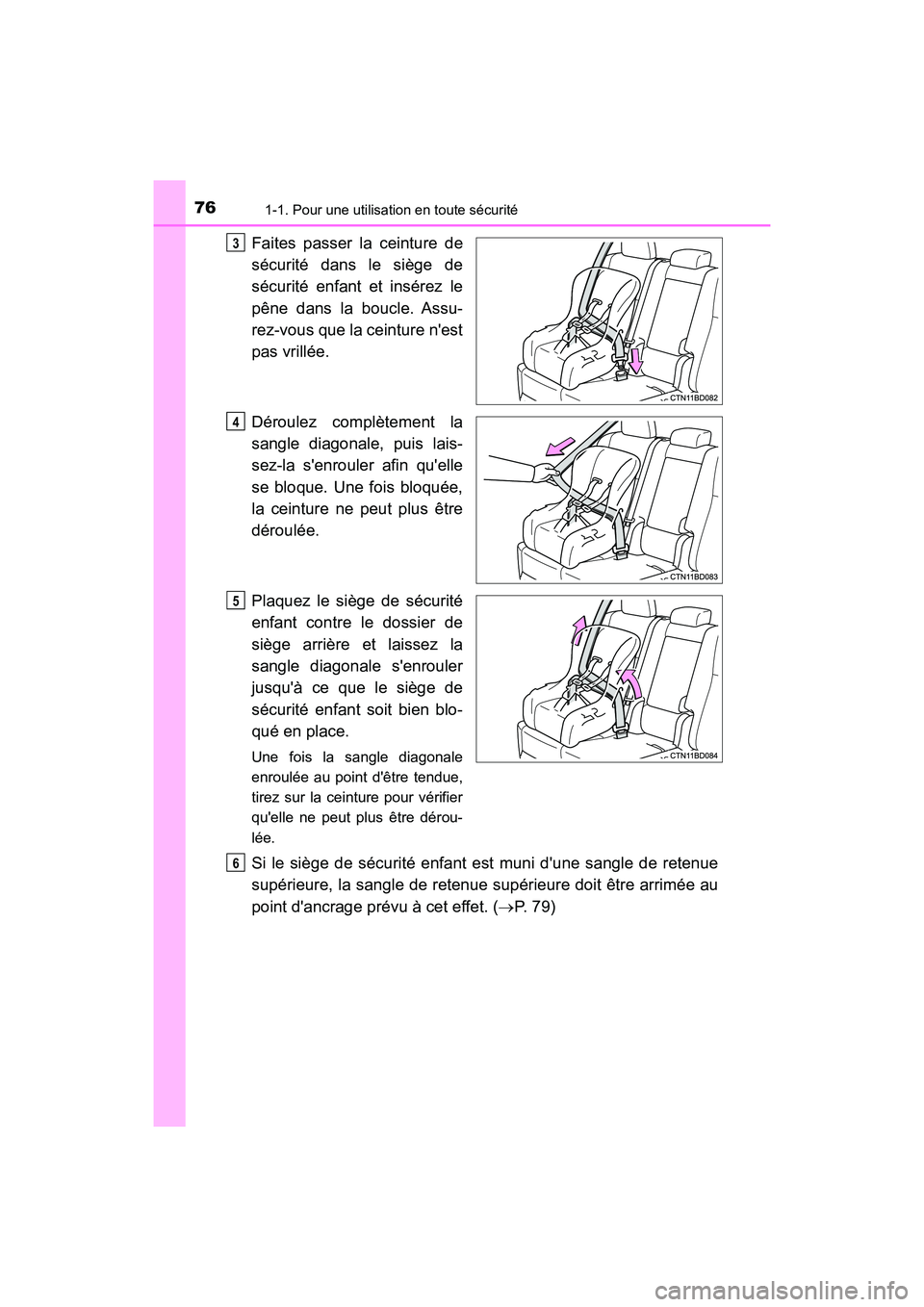

761-1. Pour une utilisation en toute sécurité
HIGHLANDER_HV_D_OM0E032D
Faites passer la ceinture de
sécurité dans le siège de
sécurité enfant et insérez le
pêne dans la boucle. Assu-
rez-vous que la ceinture n'est
pas vrillée.
Déroulez complètement la
sangle diagonale, puis lais-
sez-la s'enrouler afin qu'elle
se bloque. Une fois bloquée,
la ceinture ne peut plus être
déroulée.
Plaquez le siège de sécurité
enfant contre le dossier de
siège arrière et laissez la
sangle diagonale s'enrouler
jusqu'à ce que le siège de
sécurité enfant soit bien blo-
qué en place.
Une fois la sangle diagonale
enroulée au point d'être tendue,
tirez sur la ceinture pour vérifier
qu'elle ne peut plus être dérou-
lée.
Si le siège de sécurité enfant est muni d'une sangle de retenue
supérieure, la sangle de retenue supérieure doit être arrimée au
point d'ancrage prévu à cet effet. ( P. 7 9 )
3
34
35
6

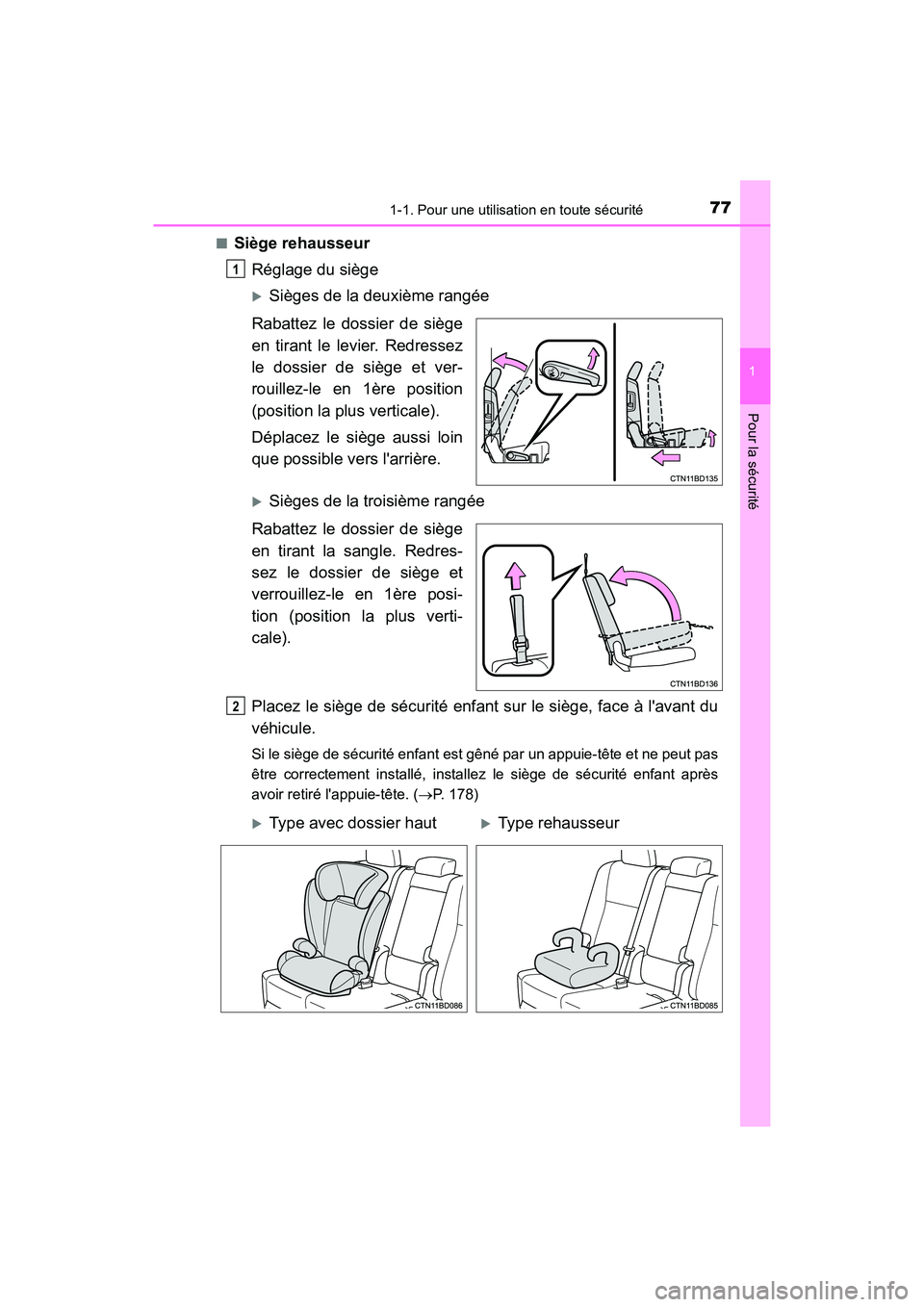

771-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
HIGHLANDER_HV_D_OM0E032D
■Siège rehausseur
Réglage du siège
Sièges de la deuxième rangée
Rabattez le dossier de siège
en tirant le levier. Redressez
le dossier de siège et ver-
rouillez-le en 1ère position
(position la plus verticale).
Déplacez le siège aussi loin
que possible vers l'arrière.
Sièges de la troisième rangée
Rabattez le dossier de siège
en tirant la sangle. Redres-
sez le dossier de siège et
verrouillez-le en 1ère posi-
tion (position la plus verti-
cale).
Placez le siège de sécurité enf ant sur le siège, face à l'avant du
véhicule.
Si le siège de sécurité enfant est gêné par un appuie-tête et ne peut pas
être correctement installé, installez le siège de sécurité enfant après
avoir retiré l'appuie-tête. ( P. 178)
1
2
Type avec dossier hautType rehausseur

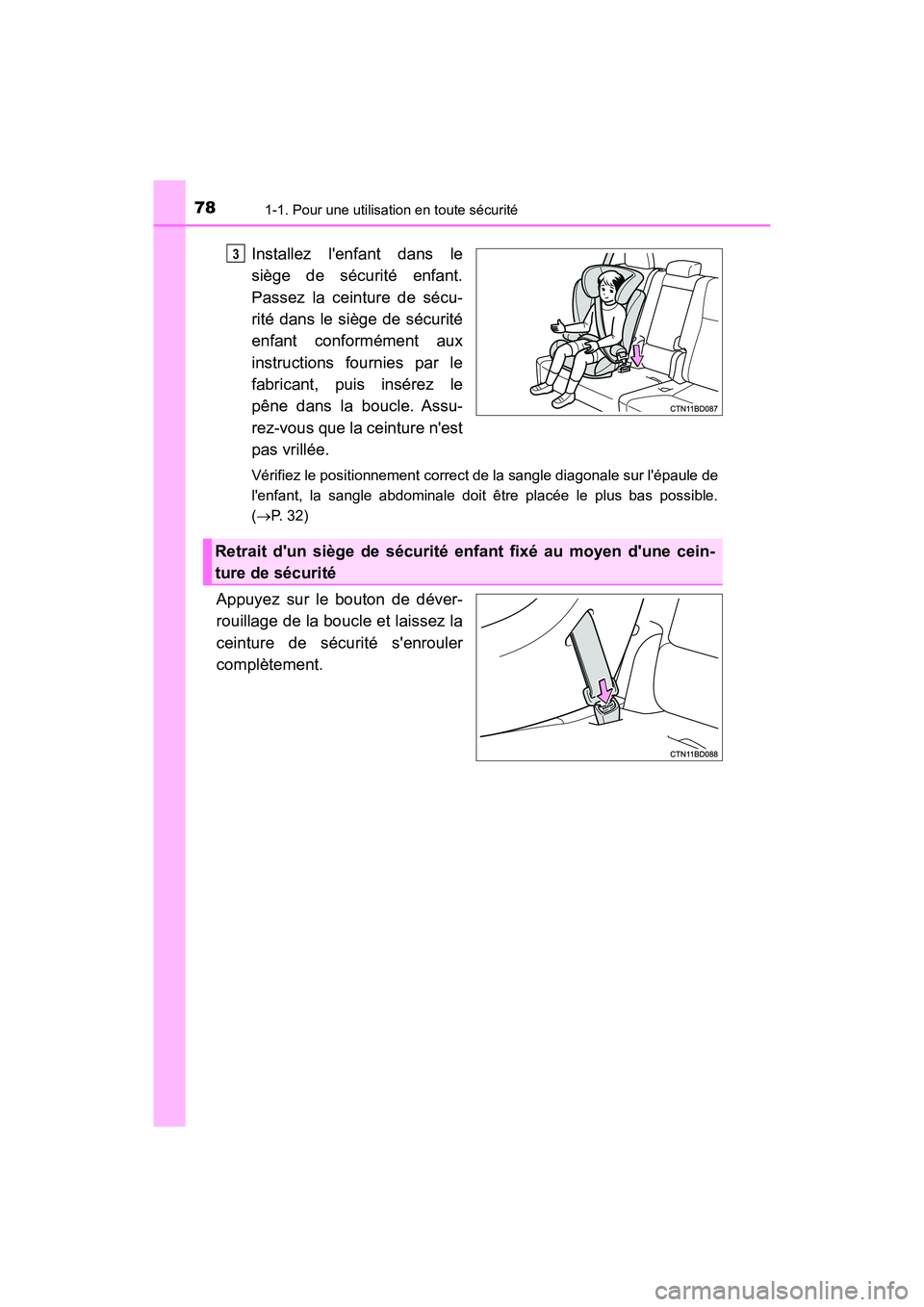

781-1. Pour une utilisation en toute sécurité
HIGHLANDER_HV_D_OM0E032D
Installez l'enfant dans le
siège de sécurité enfant.
Passez la ceinture de sécu-
rité dans le siège de sécurité
enfant conformément aux
instructions fournies par le
fabricant, puis insérez le
pêne dans la boucle. Assu-
rez-vous que la ceinture n'est
pas vrillée.
Vérifiez le positionnement correct de la sangle diagonale sur l'épaule de
l'enfant, la sangle abdominale doit être placée le plus bas possible.
( P. 32)
Appuyez sur le bouton de déver-
rouillage de la boucle et laissez la
ceinture de sécurité s'enrouler
complètement.
3
Retrait d'un siège de sécurité en fant fixé au moyen d'une cein-
ture de sécurité

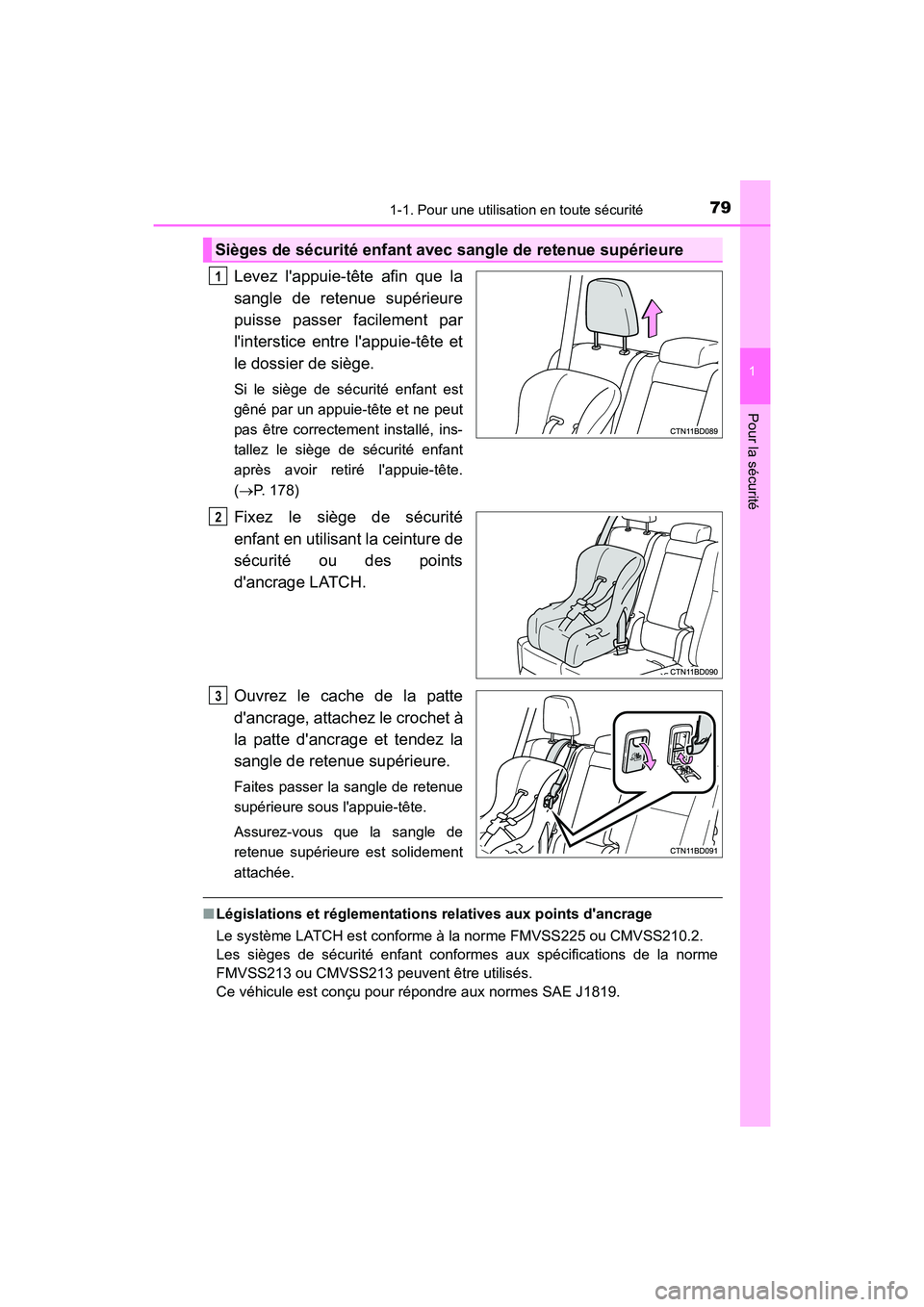

791-1. Pour une utilisation en toute sécurité
1
Pour la sécurité
HIGHLANDER_HV_D_OM0E032D
Levez l'appuie-tête afin que la
sangle de retenue supérieure
puisse passer facilement par
l'interstice entre l'appuie-tête et
le dossier de siège.
Si le siège de sécurité enfant est
gêné par un appuie-tête et ne peut
pas être correctement installé, ins-
tallez le siège de sécurité enfant
après avoir retiré l'appuie-tête.
( P. 178)
Fixez le siège de sécurité
enfant en utilisant la ceinture de
sécurité ou des points
d'ancrage LATCH.
Ouvrez le cache de la patte
d'ancrage, attachez le crochet à
la patte d'ancrage et tendez la
sangle de retenue supérieure.
Faites passer la sangle de retenue
supérieure sous l'appuie-tête.
Assurez-vous que la sangle de
retenue supérieure est solidement
attachée.
■ Législations et réglementations relatives aux points d'ancrage
Le système LATCH est conforme à la norme FMVSS225 ou CMVSS210.2.
Les sièges de sécurité enfant conformes aux spécifications de la norme
FMVSS213 ou CMVSS213 peuvent être utilisés.
Ce véhicule est conçu pour répondre aux normes SAE J1819.
Sièges de sécurité enfant avec sangle de retenue supérieure
1
2
3
