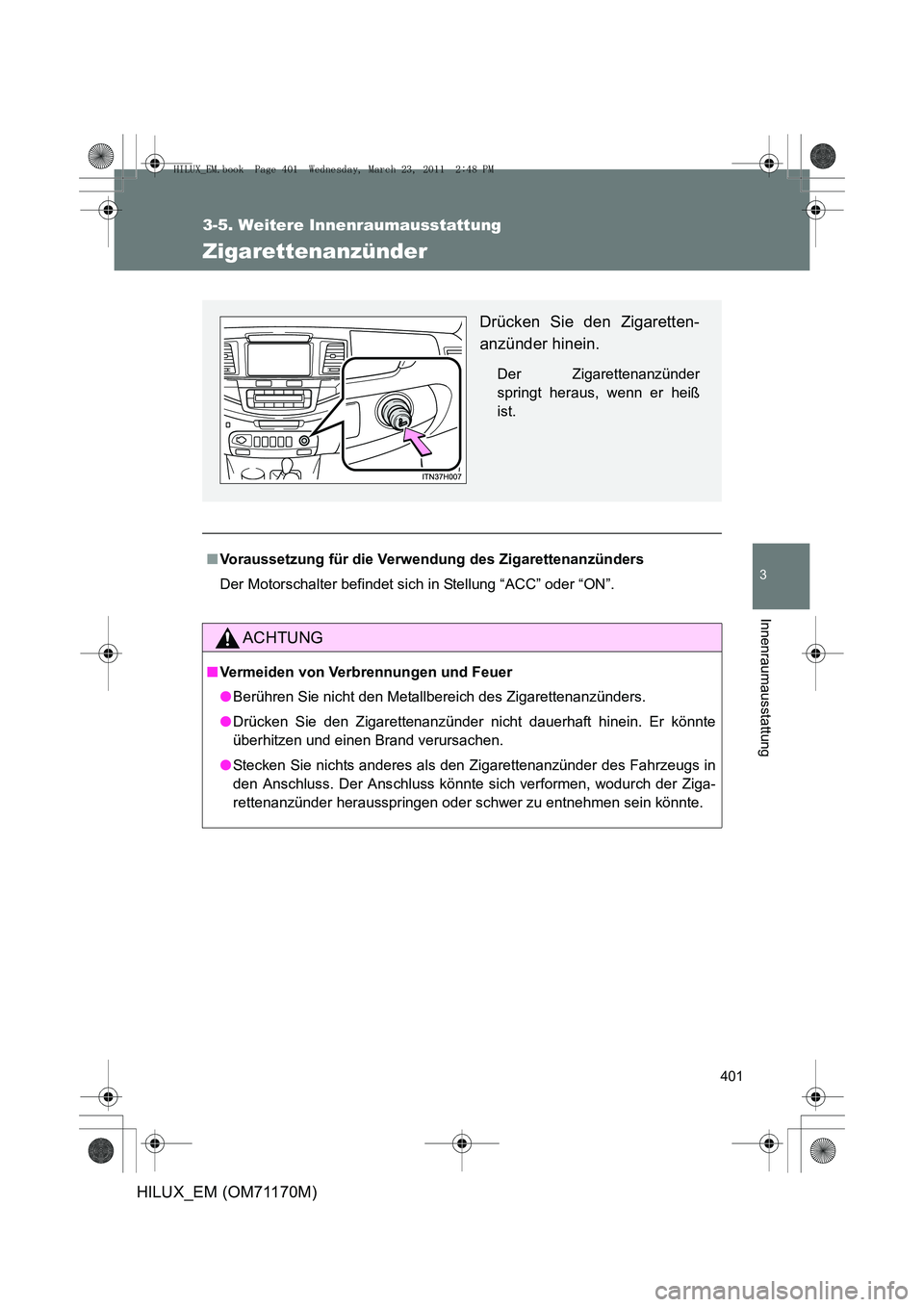

TOYOTA HILUX 2011 Betriebsanleitungen (in German)

401
3-5. Weitere Innenraumausstattung
3
Innenraumausstattung
HILUX_EM (OM71170M)
Zigarettenanzünder
■Voraussetzung für die Verwendung des Zigarettenanzünders
Der Motorschalter befindet sich in Stellung “ACC” oder “ON”.
ACHTUNG
■Vermeiden von Verbrennungen und Feuer
●Berühren Sie nicht den Metallbereich des Zigarettenanzünders.
● Drücken Sie den Zigarettenanzünder nicht dauerhaft hinein. Er könnte
überhitzen und einen Brand verursachen.
● Stecken Sie nichts anderes als den Zigarettenanzünder des Fahrzeugs in
den Anschluss. Der Anschluss könnte sich verformen, wodurch der Ziga-
rettenanzünder herausspringen oder schwer zu entnehmen sein könnte.
Drücken Sie den Zigaretten-
anzünder hinein.
Der Zigarettenanzünder
springt heraus, wenn er heiß
ist.
HILUX_EM.book Page 401 Wednesday, March 23, 2011 2:48 PM

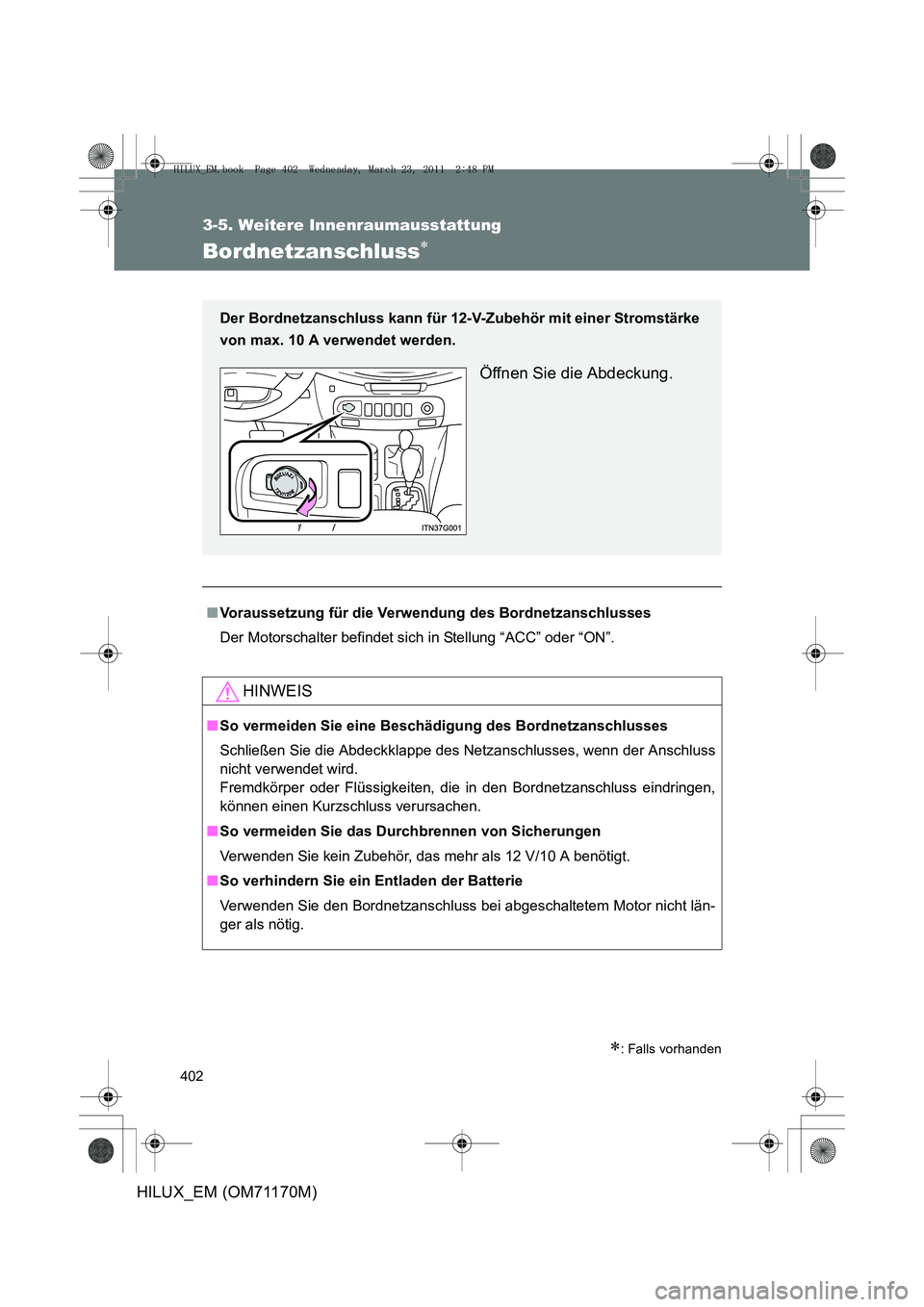

402
3-5. Weitere Innenraumausstattung
HILUX_EM (OM71170M)
Bordnetzanschluss∗
∗: Falls vorhanden
■Voraussetzung für die Verwen dung des Bordnetzanschlusses
Der Motorschalter befindet sich in Stellung “ACC” oder “ON”.
HINWEIS
■So vermeiden Sie eine Beschädigung des Bordnetzanschlusses
Schließen Sie die Abdeckklappe des Netzanschlusses, wenn der Anschluss
nicht verwendet wird.
Fremdkörper oder Flüssigkeiten, di e in den Bordnetzanschluss eindringen,
können einen Kurzschluss verursachen.
■ So vermeiden Sie das Durchbrennen von Sicherungen
Verwenden Sie kein Zubehör, das mehr als 12 V/10 A benötigt.
■ So verhindern Sie ein Entladen der Batterie
Verwenden Sie den Bordnetzanschluss bei abgeschaltetem Motor nicht län-
ger als nötig.
Der Bordnetzanschluss kann für 12-V-Zubehör mit einer Stromstärke
von max. 10 A verwendet werden.
Öffnen Sie die Abdeckung.
HILUX_EM.book Page 402 Wednesday, March 23, 2011 2:48 PM

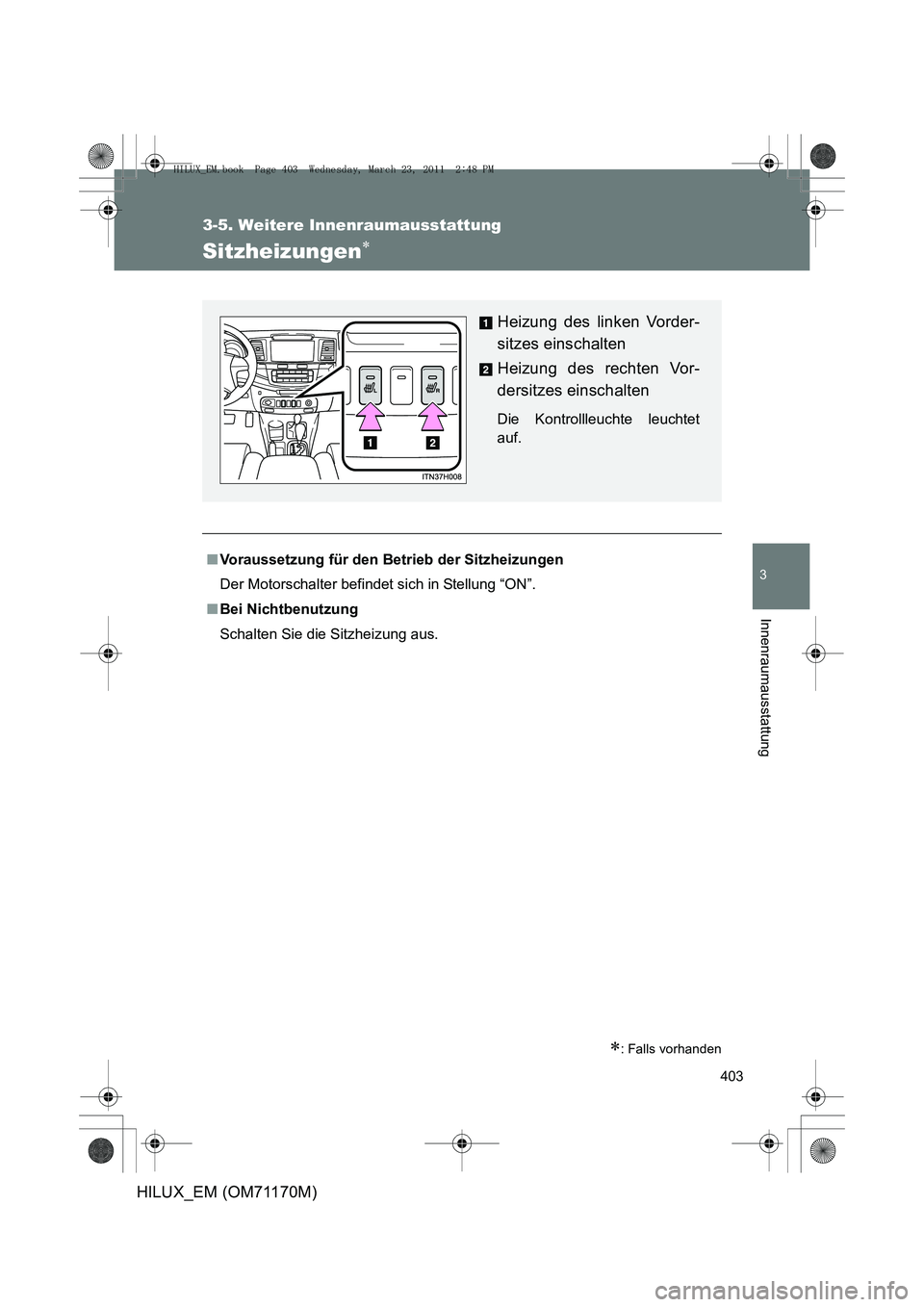

403
3-5. Weitere Innenraumausstattung
3
Innenraumausstattung
HILUX_EM (OM71170M)
Sitzheizungen∗
∗: Falls vorhanden
■Voraussetzung für den Betrieb der Sitzheizungen
Der Motorschalter befindet sich in Stellung “ON”.
■ Bei Nichtbenutzung
Schalten Sie die Sitzheizung aus.
Heizung des linken Vorder-
sitzes einschalten
Heizung des rechten Vor-
dersitzes einschalten
Die Kontrollleuchte leuchtet
auf.
HILUX_EM.book Page 403 Wednesday, March 23, 2011 2:48 PM

404
3-5. Weitere Innenraumausstattung
HILUX_EM (OM71170M)
ACHTUNG
■
Verbrennungen
●Seien Sie besonders vorsichtig, wenn folgende Personen auf den Sitzen
mit eingeschalteter Sitzheizung sitz en, um die Gefahr von Verbrennungen
zu vermeiden:
• Säuglinge, Kleinkinder, ältere Personen, Kranke und Körperbehinderte
• Personen mit empfindlicher Haut
• Erschöpfte Personen
• Personen unter Einfluss von Alkohol oder Müdigkeit verursachenden Medikamenten (Schlaftabletten, Erkältungsmittel usw.)
● Decken Sie den Sitz bei eingeschalteter Sitzheizung nicht ab.
Die Verwendung der Sitzheizung zusammen mit einer Decke oder einem
Kissen erhöht die Temperatur des Si tzes und kann zu Überhitzung führen.
● Verwenden Sie die Sitzheizung nur bei Bedarf. Anderenfalls kann es zu
geringfügigen Verbrennungen oder Überhitzung kommen.
HINWEIS
■So vermeiden Sie eine Beschädigung der Sitzheizung
Legen Sie keine schweren, scharfkantigen Gegenstände auf die Sitze und
achten Sie darauf, dass keine Nadeln, Nägel usw. in die Sitze gesteckt wer-
den.
■ So verhindern Sie ein Entladen der Batterie
Schalten Sie die Sitzheizungen aus, wenn der Motor nicht läuft.
HILUX_EM.book Page 404 Wednesday, March 23, 2011 2:48 PM

405
3-5. Weitere Innenraumausstattung
3
Innenraumausstattung
HILUX_EM (OM71170M)
Bodenmatte
Verwenden Sie nur Bodenmatten, die speziell für Fahrzeuge des glei-
chen Modells und Modelljahres wie Ihr Fahrzeug entwickelt wurden.
Befestigen Sie sie ordnungsgemäß am Bodenteppich.
Setzen Sie die Befestigungs-
haken (Klammern) in die Ösen
der Bodenmatte ein.
Drehen Sie den oberen Knopf
jedes Befestigungshakens
(Klammer), um die Bodenmat-
ten zu sichern.
*: Richten Sie stets die -Mar-kierungen aufeinander aus.
Die Form der Befestigungshaken (Klammern) kann von der in der Abbil-
dung gezeigten abweichen.
1 SCHRITT
2 SCHRITT
*
HILUX_EM.book Page 405 Wednesday, March 23, 2011 2:48 PM

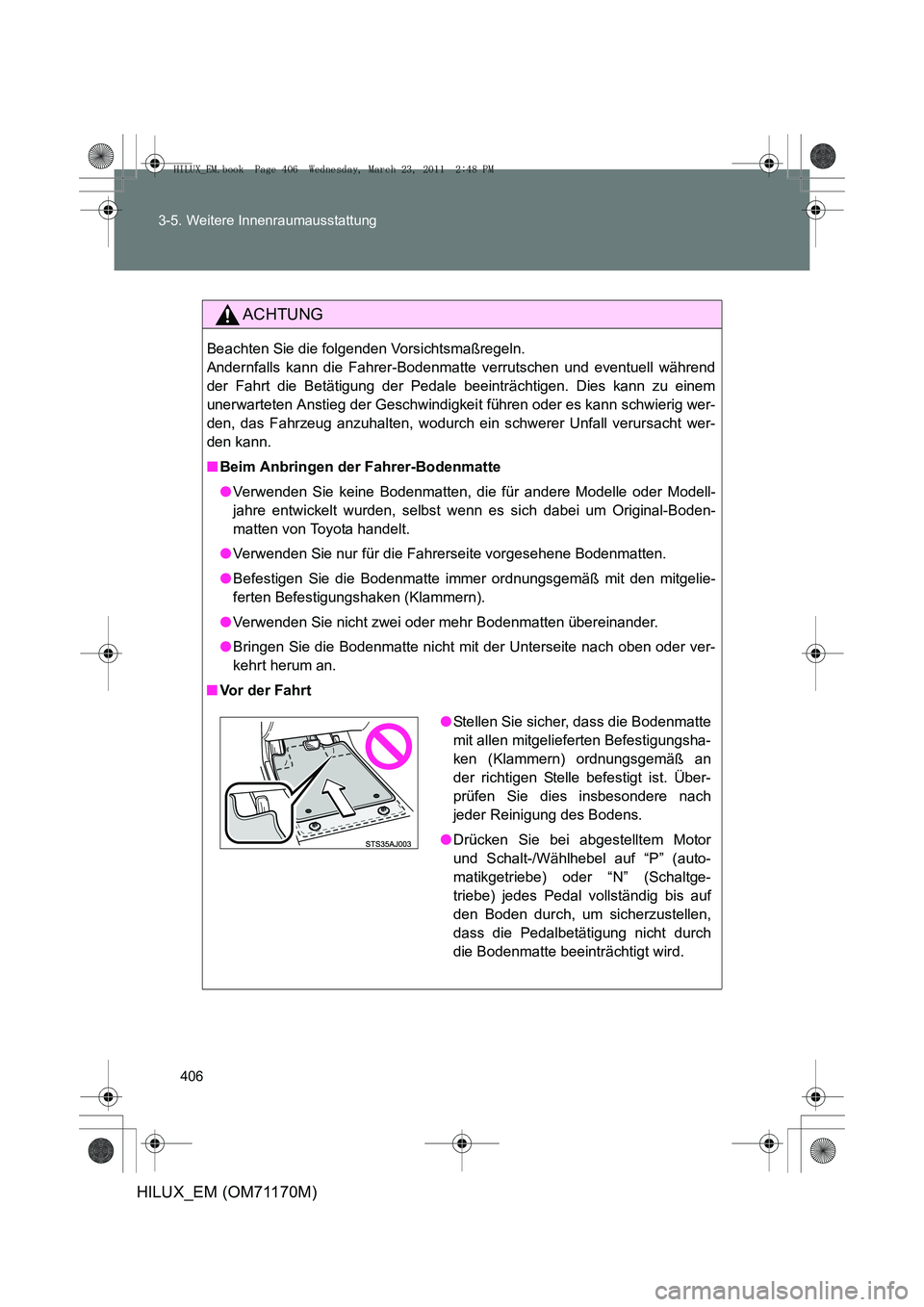

406
3-5. Weitere Innenraumausstattung
HILUX_EM (OM71170M)
ACHTUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Andernfalls kann die Fahrer-Bodenmatte verrutschen und eventuell während
der Fahrt die Betätigung der Pedale beeinträchtigen. Dies kann zu einem
unerwarteten Anstieg der Geschwindigkei
t führen oder es kann schwierig wer-
den, das Fahrzeug anzuhalten, wodurch ein schwerer Unfall verursacht wer-
den kann.
■ Beim Anbringen der Fahrer-Bodenmatte
●Verwenden Sie keine Bodenmatten, die für andere Modelle oder Modell-
jahre entwickelt wurden, selbst w enn es sich dabei um Original-Boden-
matten von Toyota handelt.
● Verwenden Sie nur für die Fahrerseite vorgesehene Bodenmatten.
● Befestigen Sie die Bodenmatte immer ordnungsgemäß mit den mitgelie-
ferten Befestigungshaken (Klammern).
● Verwenden Sie nicht zwei oder mehr Bodenmatten übereinander.
● Bringen Sie die Bodenmatte nicht mit der Unterseite nach oben oder ver-
kehrt herum an.
■ Vor der Fahrt
●Stellen Sie sicher, dass die Bodenmatte
mit allen mitgelieferten Befestigungsha-
ken (Klammern) ordnungsgemäß an
der richtigen Stelle befestigt ist. Über-
prüfen Sie dies insbesondere nach
jeder Reinigung des Bodens.
● Drücken Sie bei abgestelltem Motor
und Schalt-/Wählhebel auf “P” (auto-
matikgetriebe) oder “N” (Schaltge-
triebe) jedes Pedal vollständig bis auf
den Boden durch, um sicherzustellen,
dass die Pedalbetätigung nicht durch
die Bodenmatte beeinträchtigt wird.
HILUX_EM.book Page 406 Wednesday, March 23, 2011 2:48 PM

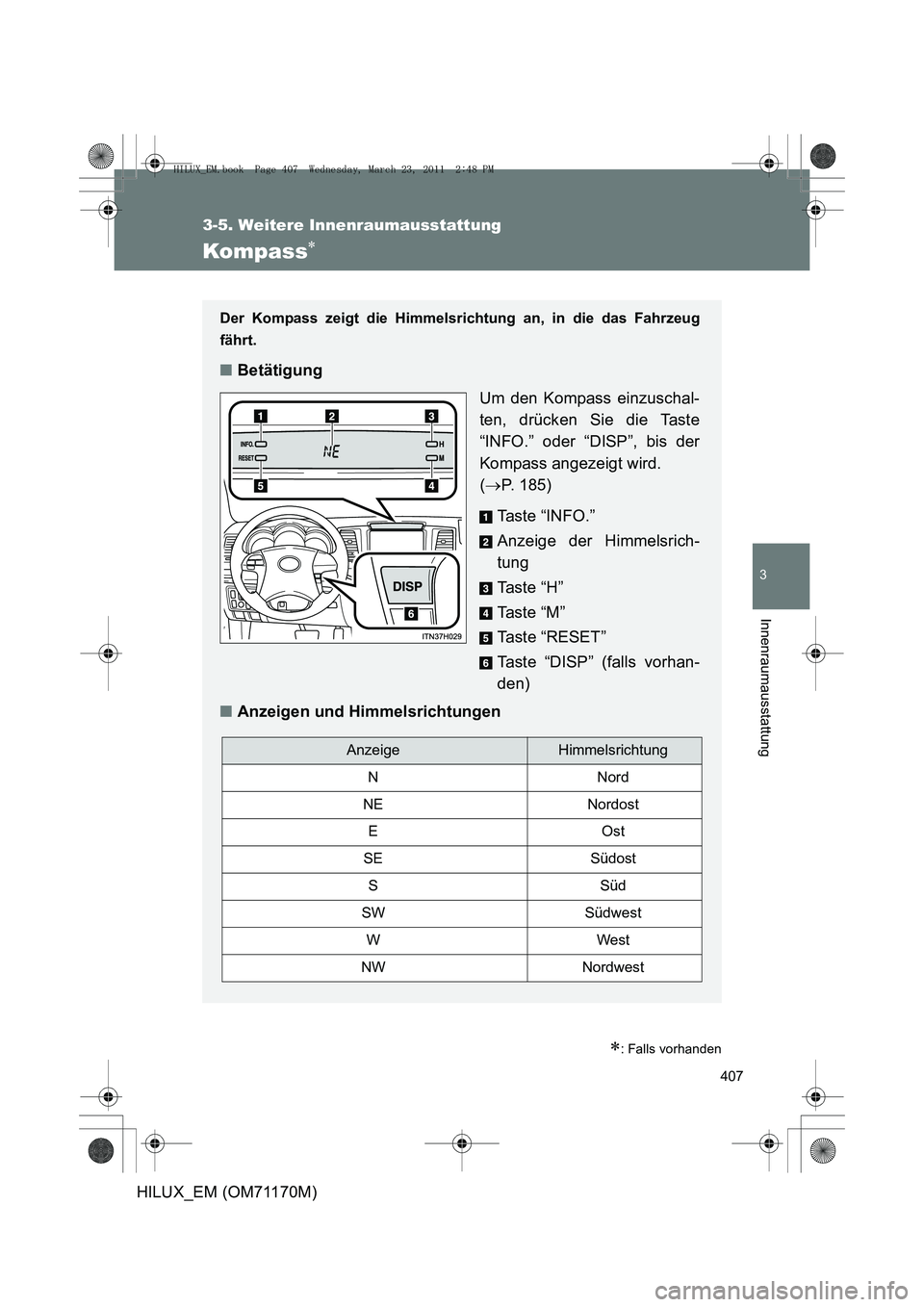

407
3-5. Weitere Innenraumausstattung
3
Innenraumausstattung
HILUX_EM (OM71170M)
Kompass∗
∗: Falls vorhanden
Der Kompass zeigt die Himmelsrichtung an, in die das Fahrzeug
fährt.
■Betätigung
Um den Kompass einzuschal-
ten, drücken Sie die Taste
“INFO.” oder “DISP”, bis der
Kompass angezeigt wird.
(→ P. 185)
Ta s t e “ I N F O . ”
Anzeige der Himmelsrich-
tung
Ta s t e “ H ”
Ta s t e “ M ”
Taste “RESET”
Taste “DISP” (falls vorhan-
den)
■ Anzeigen und Himmelsrichtungen
AnzeigeHimmelsrichtung
NNord
NENordost
EOst
SESüdost
SSüd
SWSüdwest
WWest
NWNordwest
HILUX_EM.book Page 407 Wednesday, March 23, 2011 2:48 PM

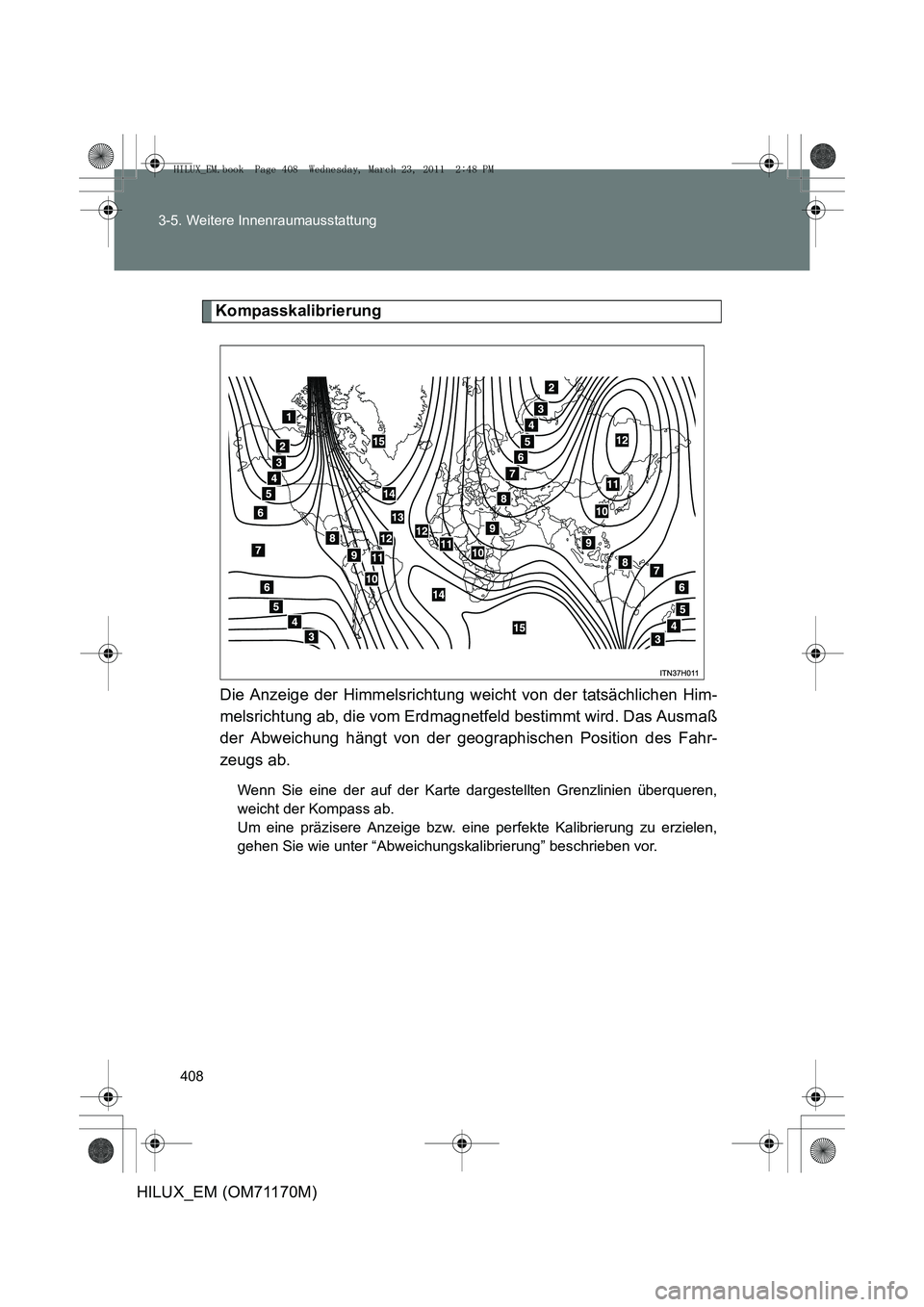

408
3-5. Weitere Innenraumausstattung
HILUX_EM (OM71170M)
Kompasskalibrierung
Die Anzeige der Himmelsrichtung weicht von der tatsächlichen Him-
melsrichtung ab, die vom Erdmagnetfeld bestimmt wird. Das Ausmaß
der Abweichung hängt von der geographischen Position des Fahr-
zeugs ab.
Wenn Sie eine der auf der Karte dargestellten Grenzlinien überqueren,
weicht der Kompass ab.
Um eine präzisere Anzeige bzw. ei ne perfekte Kalibrierung zu erzielen,
gehen Sie wie unter “Abweichungskalibrierung” beschrieben vor.
HILUX_EM.book Page 408 Wednesday, March 23, 2011 2:48 PM

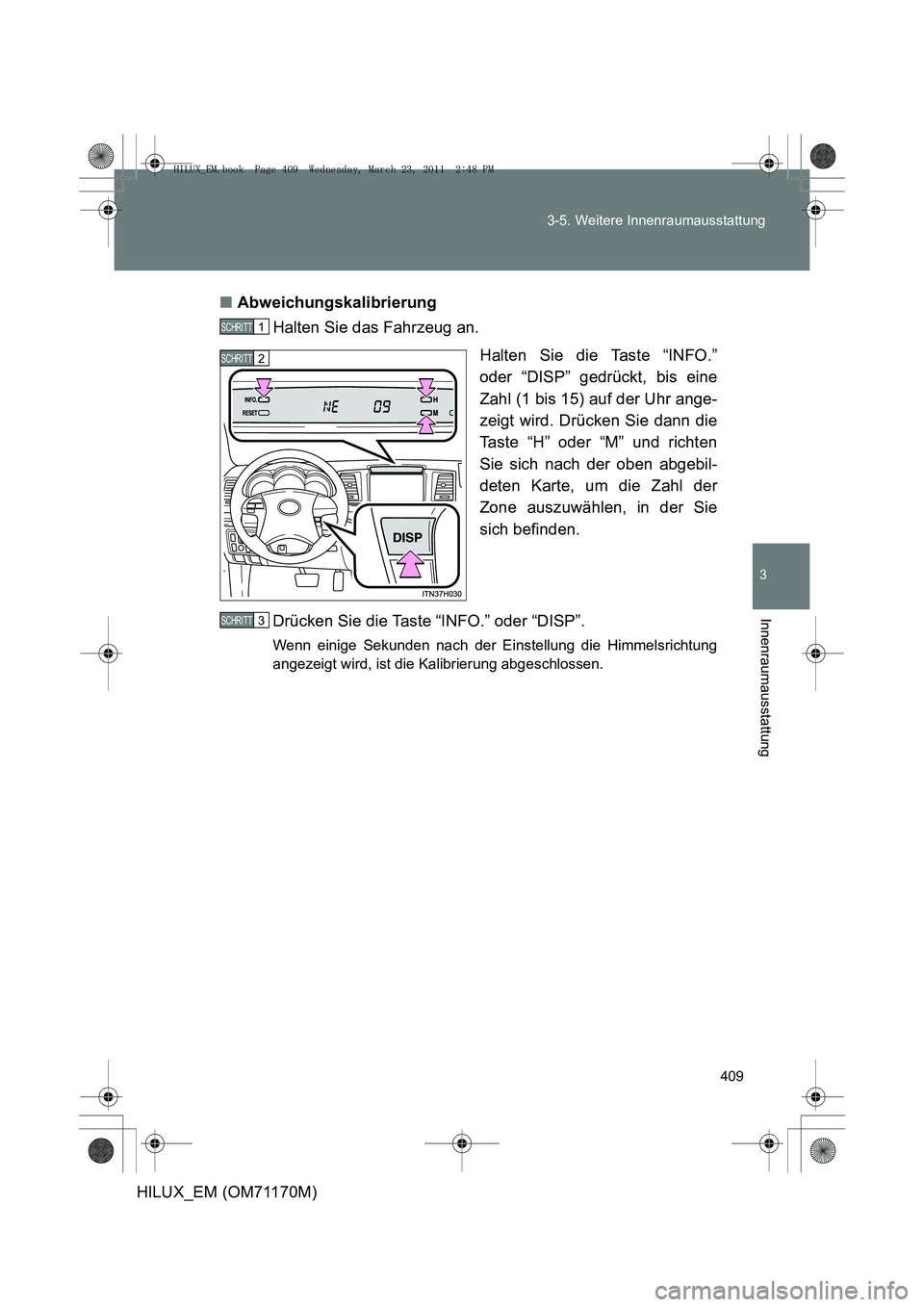

409
3-5. Weitere Innenraumausstattung
3
Innenraumausstattung
HILUX_EM (OM71170M)
■
Abweichungskalibrierung
Halten Sie das Fahrzeug an.
Halten Sie die Taste “INFO.”
oder “DISP” gedrückt, bis eine
Zahl (1 bis 15) auf der Uhr ange-
zeigt wird. Drücken Sie dann die
Taste “H” oder “M” und richten
Sie sich nach der oben abgebil-
deten Karte, um die Zahl der
Zone auszuwählen, in der Sie
sich befinden.
Drücken Sie die Taste “INFO.” oder “DISP”.
Wenn einige Sekunden nach der Ei nstellung die Himmelsrichtung
angezeigt wird, ist die Kalibrierung abgeschlossen.
1 SCHRITT
2 SCHRITT
3 SCHRITT
HILUX_EM.book Page 409 Wednesday, March 23, 2011 2:48 PM

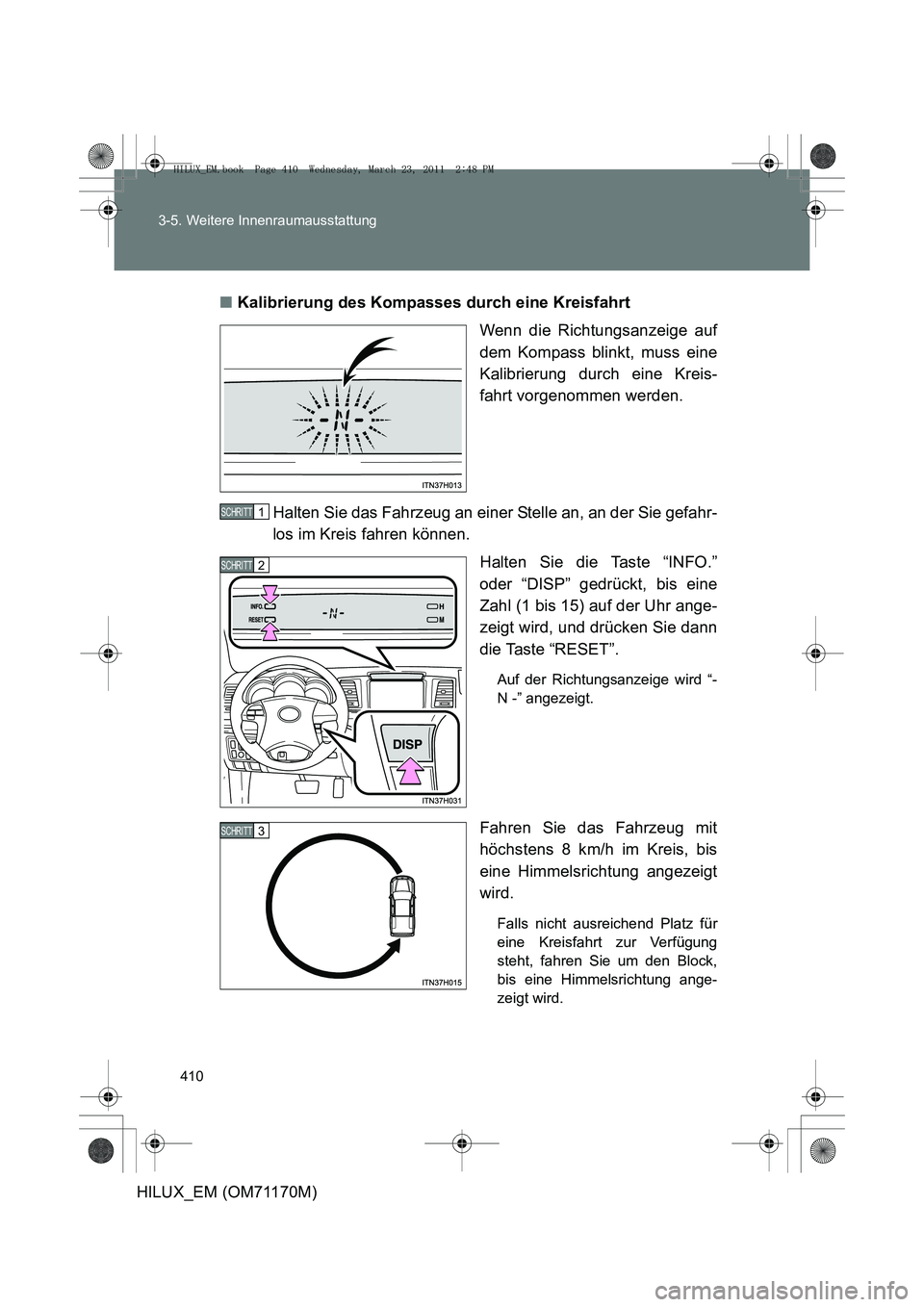

410
3-5. Weitere Innenraumausstattung
HILUX_EM (OM71170M)
■
Kalibrierung des Kompasses durch eine Kreisfahrt
Wenn die Richtungsanzeige auf
dem Kompass blinkt, muss eine
Kalibrierung durch eine Kreis-
fahrt vorgenommen werden.
Halten Sie das Fahrzeug an einer Stelle an, an der Sie gefahr-
los im Kreis fahren können. Halten Sie die Taste “INFO.”
oder “DISP” gedrückt, bis eine
Zahl (1 bis 15) auf der Uhr ange-
zeigt wird, und drücken Sie dann
die Taste “RESET”.
Auf der Richtungsanzeige wird “-
N -” angezeigt.
Fahren Sie das Fahrzeug mit
höchstens 8 km/h im Kreis, bis
eine Himmelsrichtung angezeigt
wird.
Falls nicht ausreichend Platz für
eine Kreisfahrt zur Verfügung
steht, fahren Sie um den Block,
bis eine Himmelsrichtung ange-
zeigt wird.
1 SCHRITT
2 SCHRITT
3 SCHRITT
HILUX_EM.book Page 410 Wednesday, March 23, 2011 2:48 PM
