TOYOTA HILUX 2012 Manual del propietario (in Spanish)

511
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_OM_OM71178S_(ES)

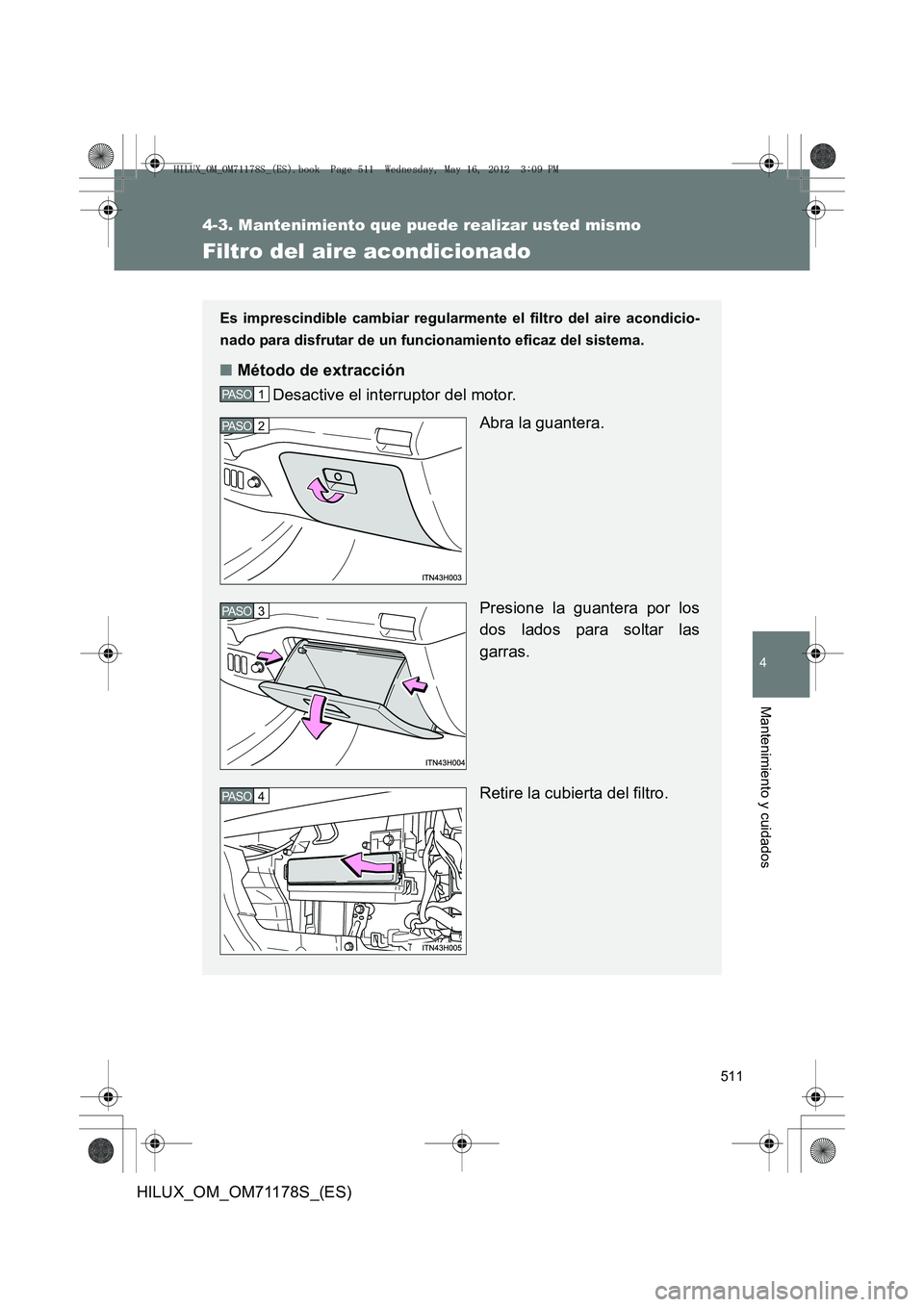

Filtro del aire acondicionado
Es imprescindible cambiar regularmente el filtro del aire acondicio-
nado para disfrutar de un funcionamiento eficaz del sistema.
■Método de extracción
Desactive el interruptor del motor.
Abra la guantera.
Presione la guantera por los
dos lados para soltar las
garras.
Retire la cubierta del filtro.
1 PA S O
2 PA S O
3 PA S O
4 PA S O
HILUX_OM_OM71178S_(ES).book Page 511 Wednesday, May 16, 2012 3:09 PM

512
4-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71178S_(ES)
■

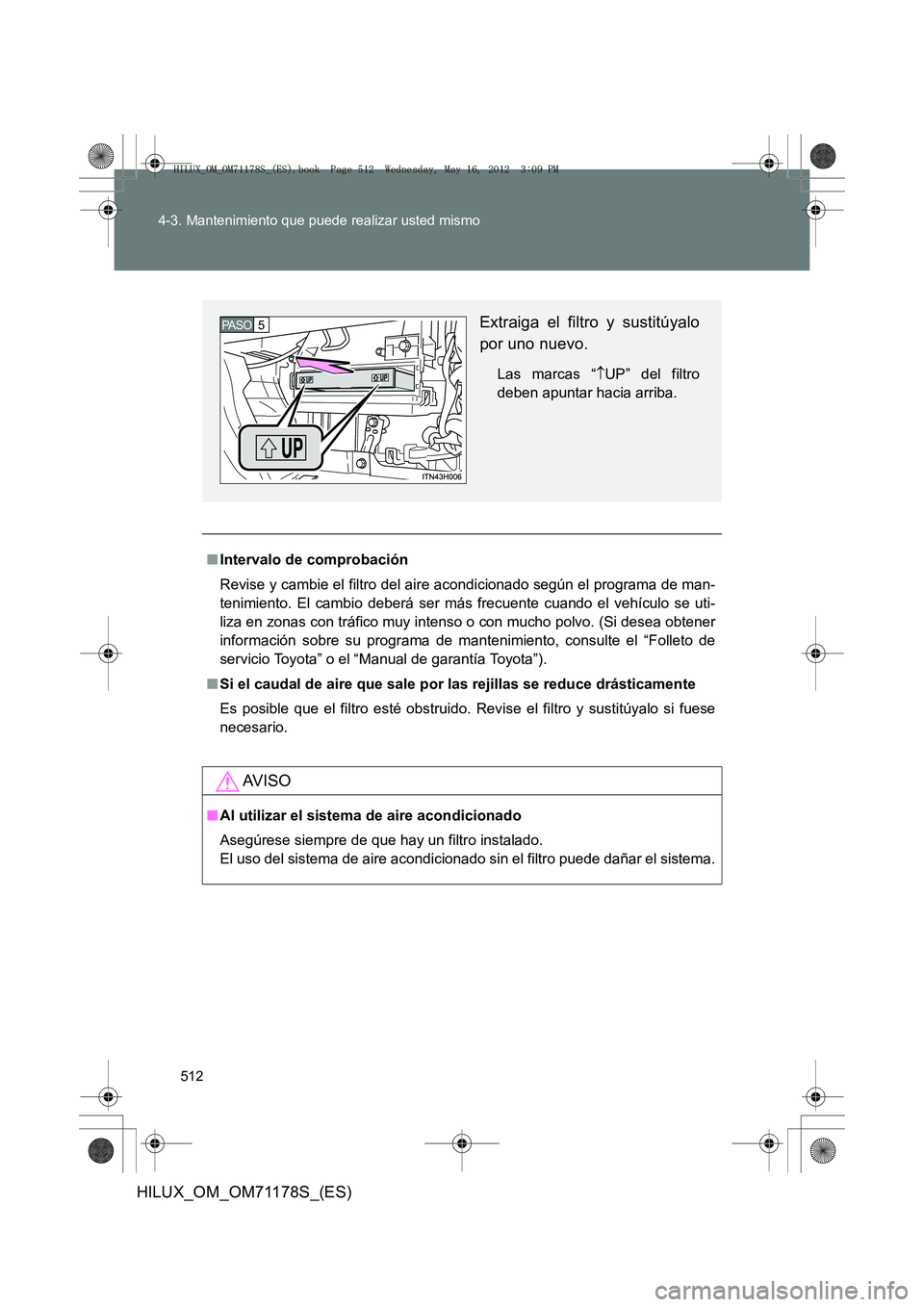

Intervalo de comprobación
Revise y cambie el filtro del ai re acondicionado según el programa de man-
tenimiento. El cambio deberá ser más frecuente cuando el vehículo se uti-
liza en zonas con tráfico muy intenso o con mucho polvo. (Si desea obtener
información sobre su programa de mantenimiento, consulte el “Folleto de
servicio Toyota” o el “Manual de garantía Toyota”).
■ Si el caudal de aire que sale por las rejillas se reduce drásticamente
Es posible que el filtro esté obstruido. Revise el filtro y sustitúyalo si fuese
necesario.
AV I S O
■Al utilizar el sistema de aire acondicionado
Asegúrese siempre de que hay un filtro instalado.
El uso del sistema de aire acondicionado sin el filtro puede dañar el sistema.
Extraiga el filtro y sustitúyalo
por uno nuevo.
Las marcas “ ↑UP” del filtro
deben apuntar hacia arriba.
5 PA S O
HILUX_OM_OM71178S_(ES).book Page 512 Wednesday, May 16, 2012 3:09 PM

513
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_OM_OM71178S_(ES)

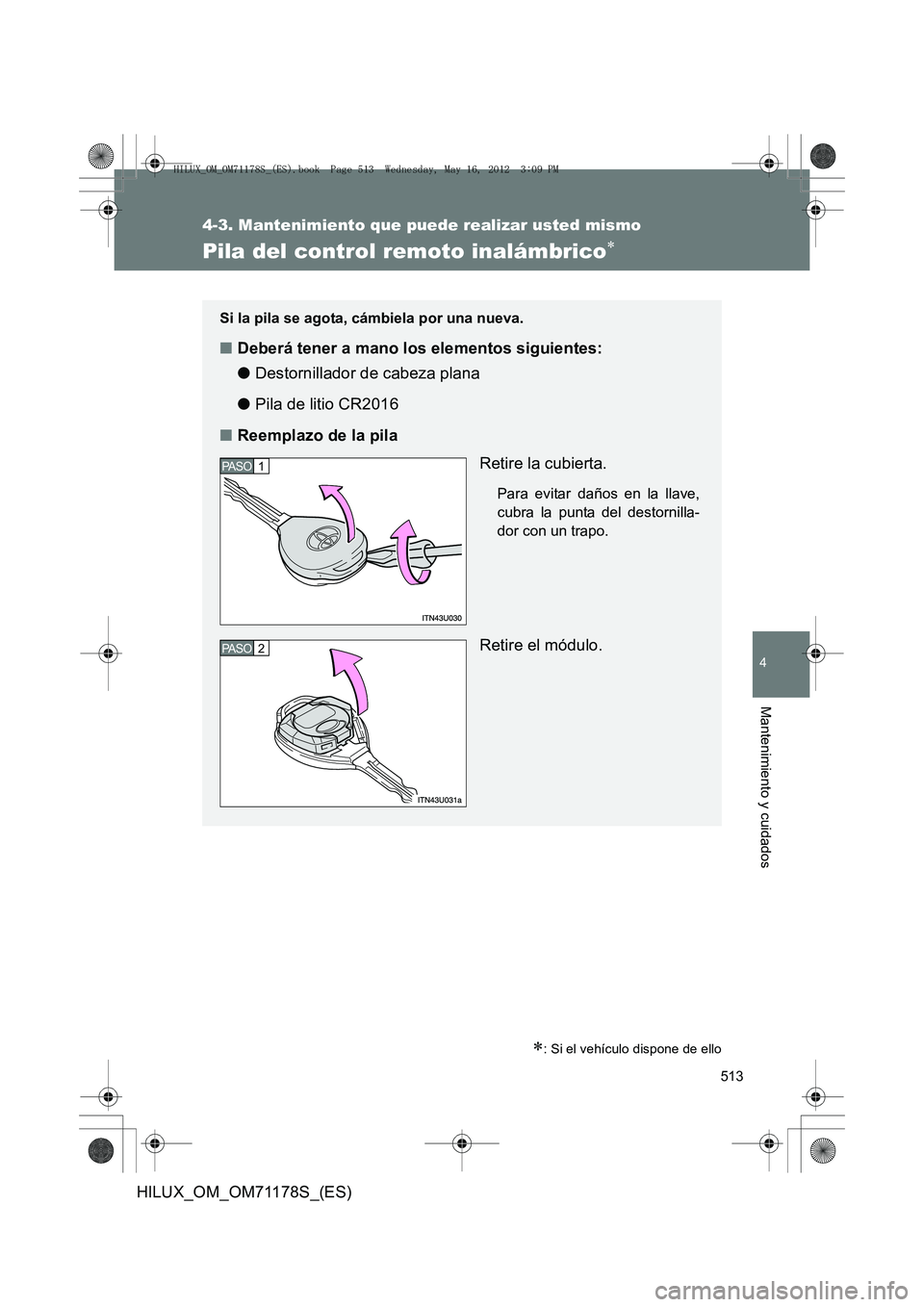

Pila del control remoto inalámbrico∗
∗: Si el vehículo dispone de ello
Si la pila se agota, cámbiela por una nueva.
■Deberá tener a mano los elementos siguientes:
● Destornillador de cabeza plana
● Pila de litio CR2016
■ Reemplazo de la pila
Retire la cubierta.
Para evitar daños en la llave,
cubra la punta del destornilla-
dor con un trapo.
Retire el módulo.
1 PA S O
2 PA S O
HILUX_OM_OM71178S_(ES).book Page 513 Wednesday, May 16, 2012 3:09 PM

514
4-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71178S_(ES)
■

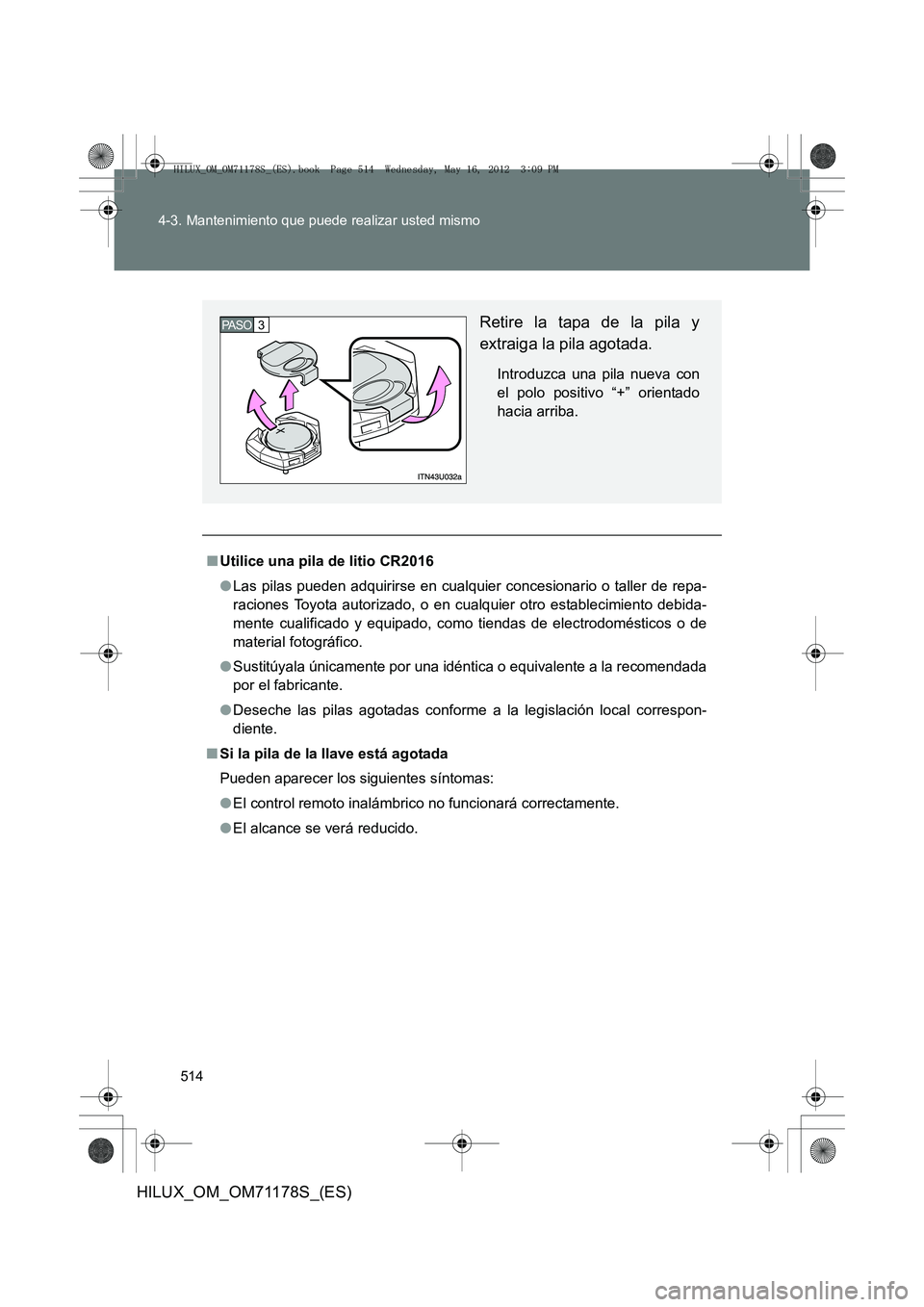

Utilice una pila de litio CR2016
●Las pilas pueden adquirirse en cualquier concesionario o taller de repa-
raciones Toyota autorizado, o en cualquier otro establecimiento debida-
mente cualificado y equipado, como tiendas de electrodomésticos o de
material fotográfico.
● Sustitúyala únicamente por una idéntica o equivalente a la recomendada
por el fabricante.
● Deseche las pilas agotadas conforme a la legislación local correspon-
diente.
■ Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas:
●El control remoto inalámbrico no funcionará correctamente.
● El alcance se verá reducido.
Retire la tapa de la pila y
extraiga la pila agotada.
Introduzca una pila nueva con
el polo positivo “+” orientado
hacia arriba.
3 PA S O
HILUX_OM_OM71178S_(ES).book Page 514 Wednesday, May 16, 2012 3:09 PM

515
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_OM_OM71178S_(ES)

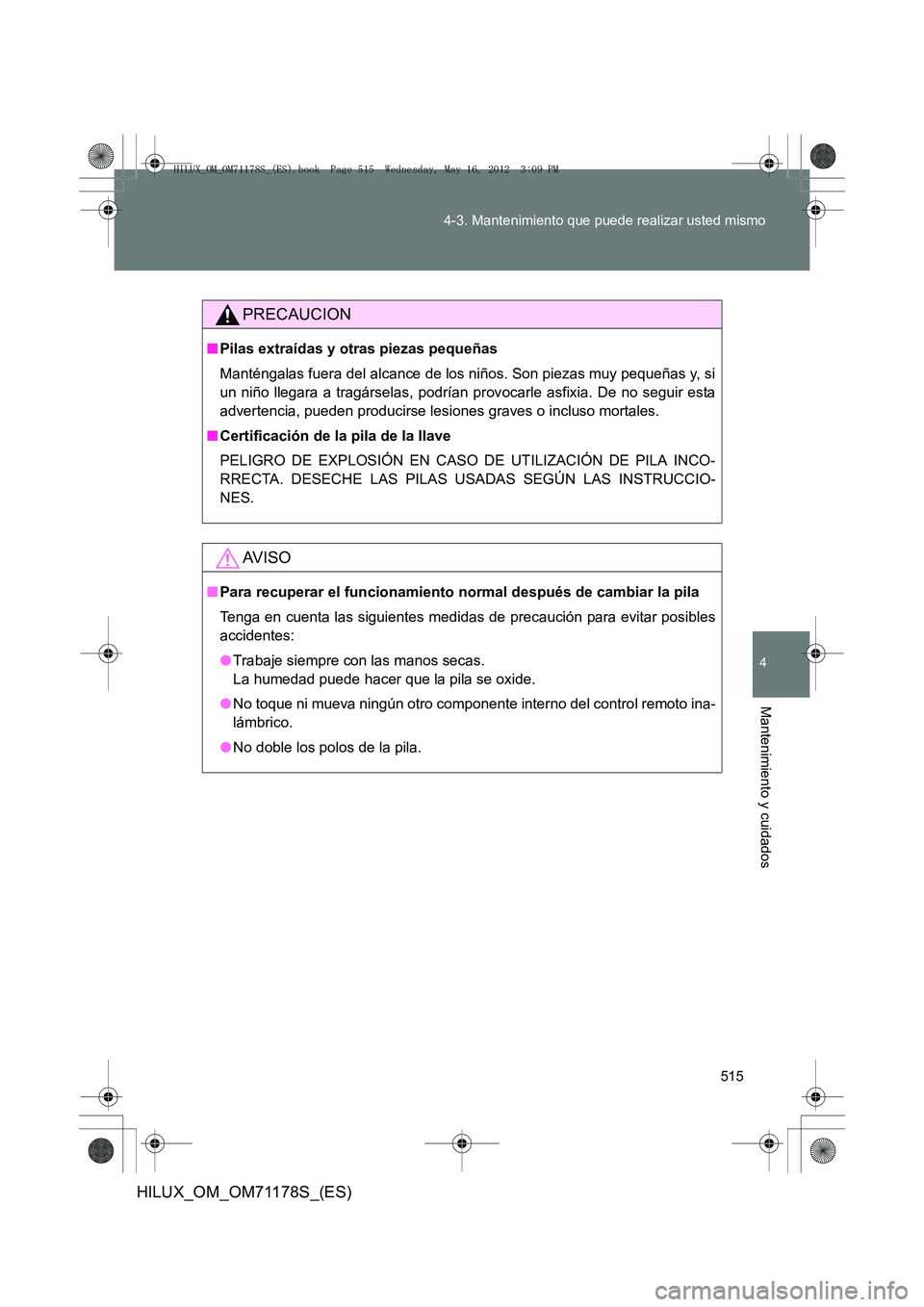

PRECAUCION
■
Pilas extraídas y otras piezas pequeñas
Manténgalas fuera del alcance de los niños. Son piezas muy pequeñas y, si
un niño llegara a tragárselas, podrían prov ocarle asfixia. De no seguir esta
advertencia, pueden producirse lesiones graves o incluso mortales.
■ Certificación de la pila de la llave
PELIGRO DE EXPLOSIÓN EN CASO DE UTILIZACIÓN DE PILA INCO-
RRECTA. DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIO-
NES.
AV I S O
■ Para recuperar el funcionamiento normal después de cambiar la pila
Tenga en cuenta las siguientes medidas de precaución para evitar posibles
accidentes:
●Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
● No toque ni mueva ningún otro componente interno del control remoto ina-
lámbrico.
● No doble los polos de la pila.
HILUX_OM_OM71178S_(ES).book Page 515 Wednesday, May 16, 2012 3:09 PM

516
4-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71178S_(ES)

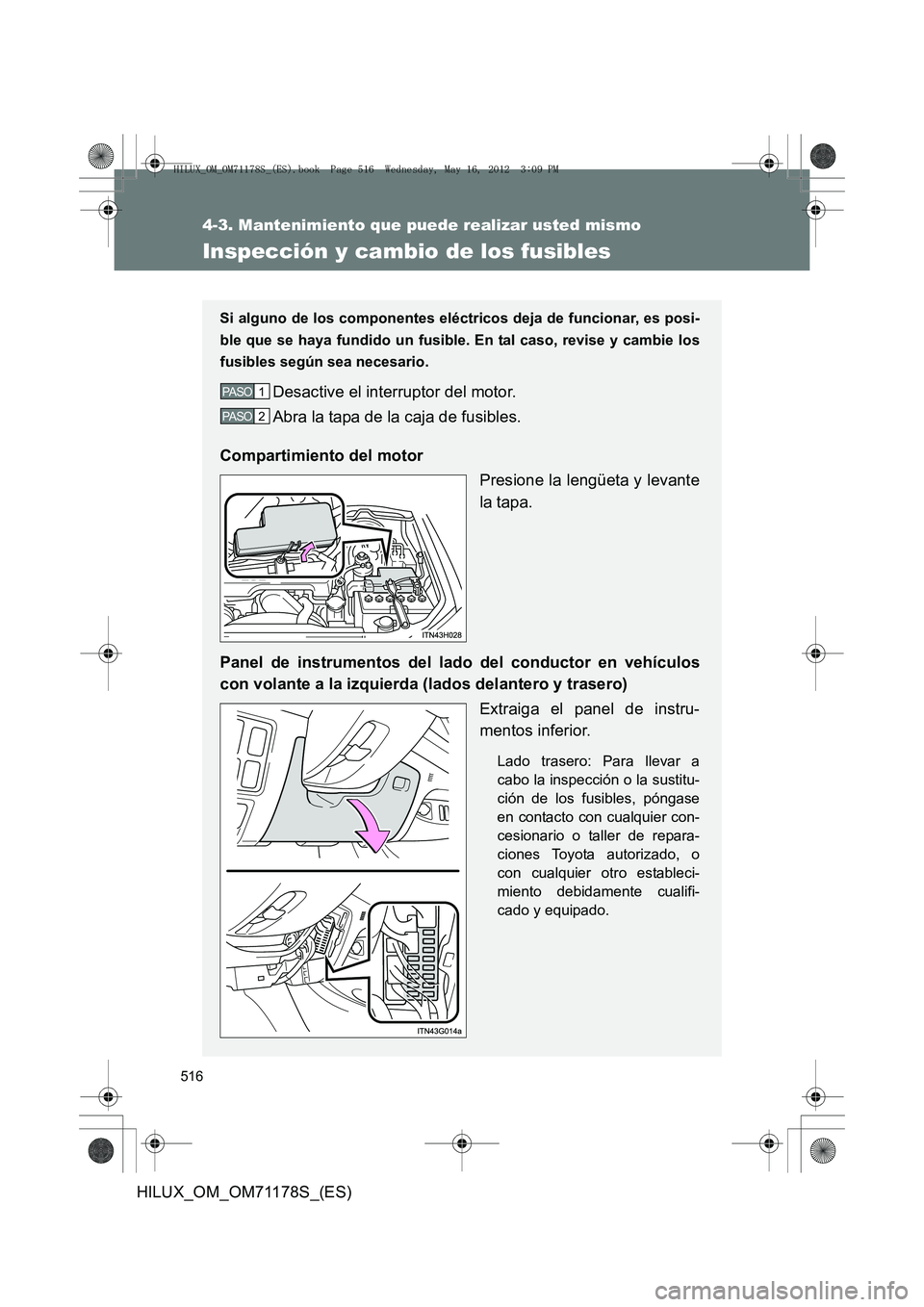

Inspección y cambio de los fusibles
Si alguno de los componentes eléctricos deja de funcionar, es posi-
ble que se haya fundido un fusible. En tal caso, revise y cambie los
fusibles según sea necesario.
Desactive el interruptor del motor.
Abra la tapa de la caja de fusibles.
Compartimiento del motor Presione la lengüeta y levante
la tapa.
Panel de instrumentos del lado del conductor en vehículos
con volante a la izquierda (lados delantero y trasero) Extraiga el panel de instru-
mentos inferior.
Lado trasero: Para llevar a
cabo la inspección o la sustitu-
ción de los fusibles, póngase
en contacto con cualquier con-
cesionario o taller de repara-
ciones Toyota autorizado, o
con cualquier otro estableci-
miento debidamente cualifi-
cado y equipado.
1 PA S O
2 PA S O
HILUX_OM_OM71178S_(ES).book Page 516 Wednesday, May 16, 2012 3:09 PM

517
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_OM_OM71178S_(ES)

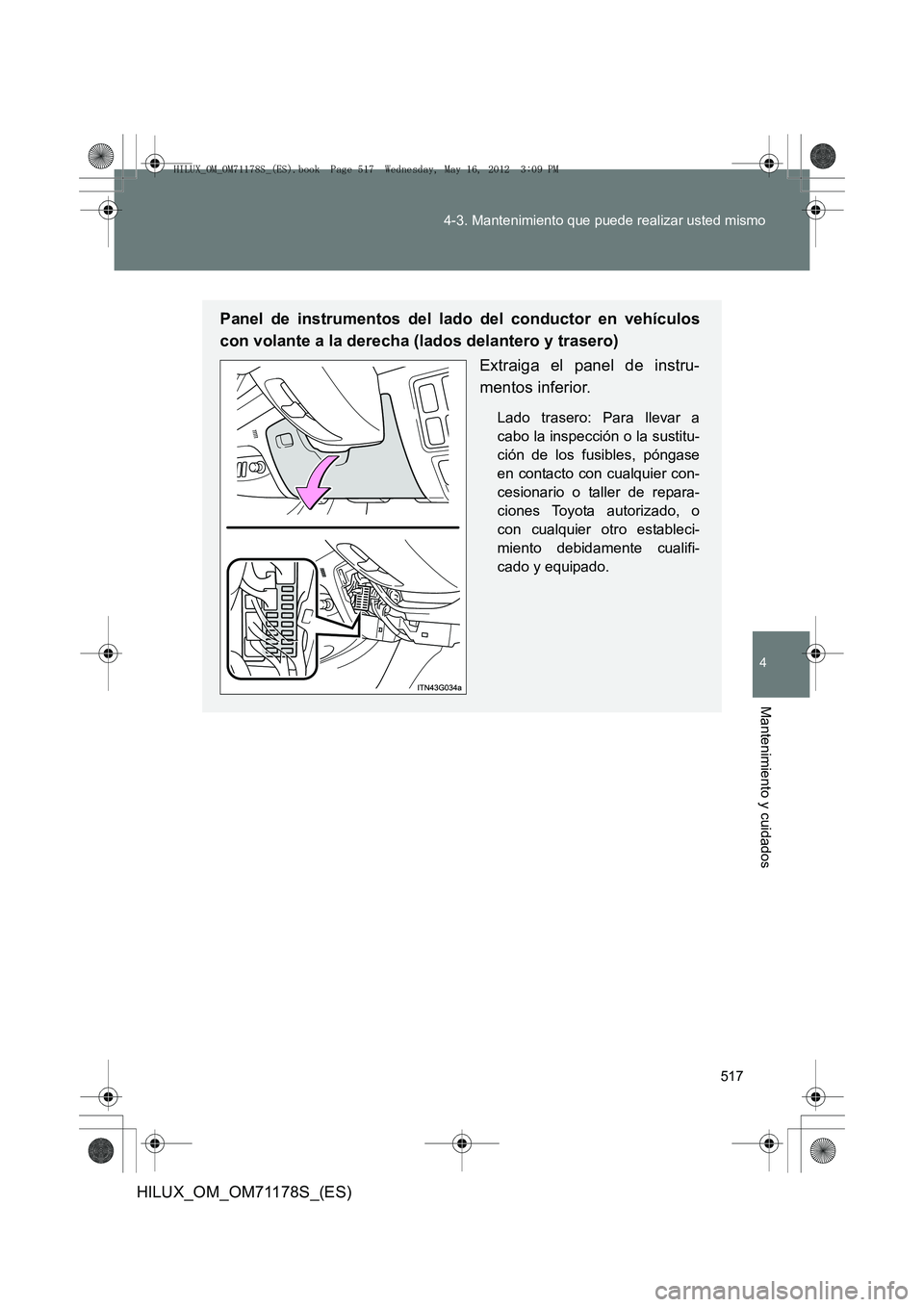

Panel de instrumentos del lado del conductor en vehículos
con volante a la derecha (lados delantero y trasero)
Extraiga el panel de instru-
mentos inferior.
Lado trasero: Para llevar a
cabo la inspección o la sustitu-
ción de los fusibles, póngase
en contacto con cualquier con-
cesionario o taller de repara-
ciones Toyota autorizado, o
con cualquier otro estableci-
miento debidamente cualifi-
cado y equipado.
HILUX_OM_OM71178S_(ES).book Page 517 Wednesday, May 16, 2012 3:09 PM

518
4-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71178S_(ES)

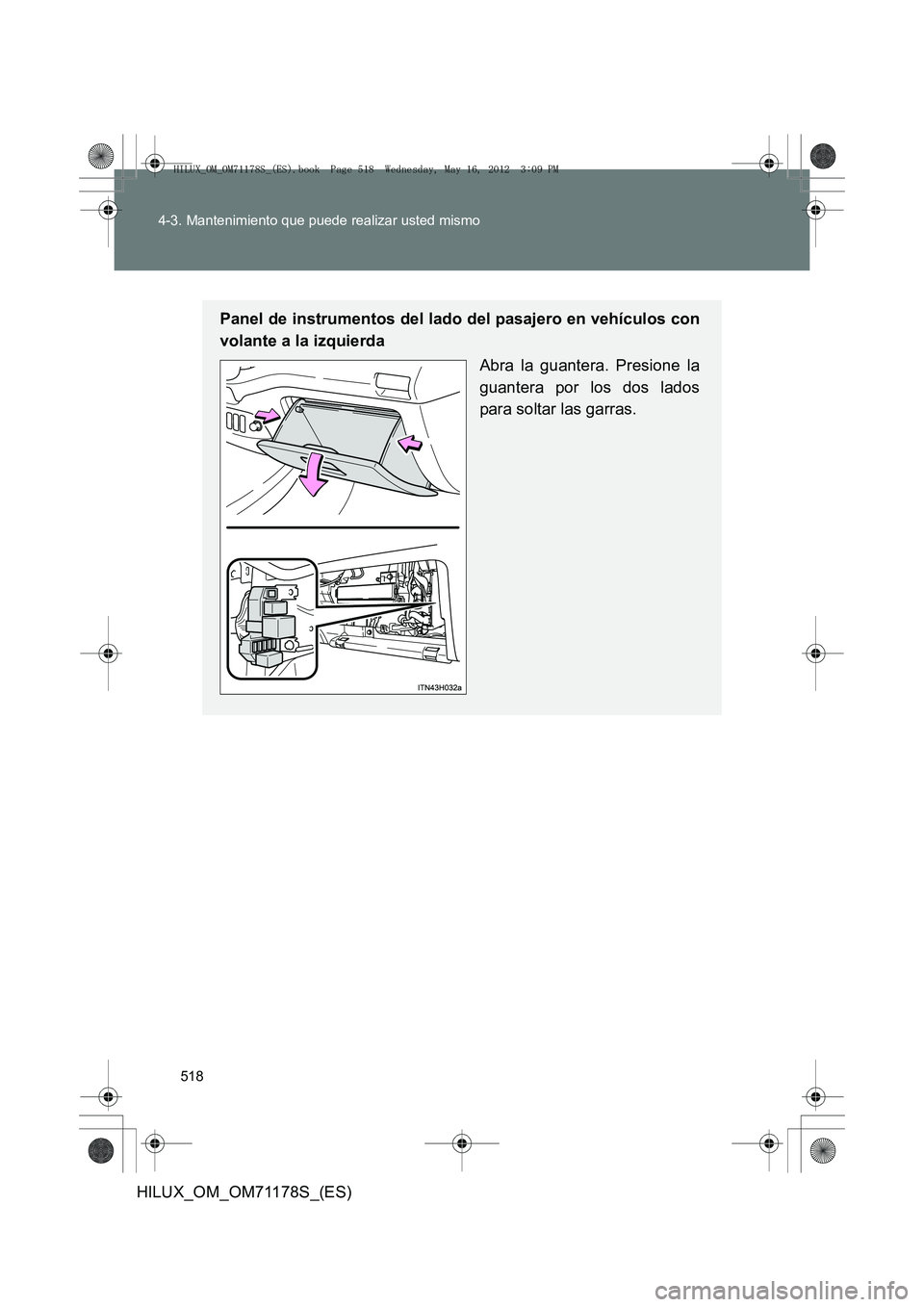

Panel de instrumentos del lado del pasajero en vehículos con
volante a la izquierda
Abra la guantera. Presione la
guantera por los dos lados
para soltar las garras.
HILUX_OM_OM71178S_(ES).book Page 518 Wednesday, May 16, 2012 3:09 PM

519
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_OM_OM71178S_(ES)

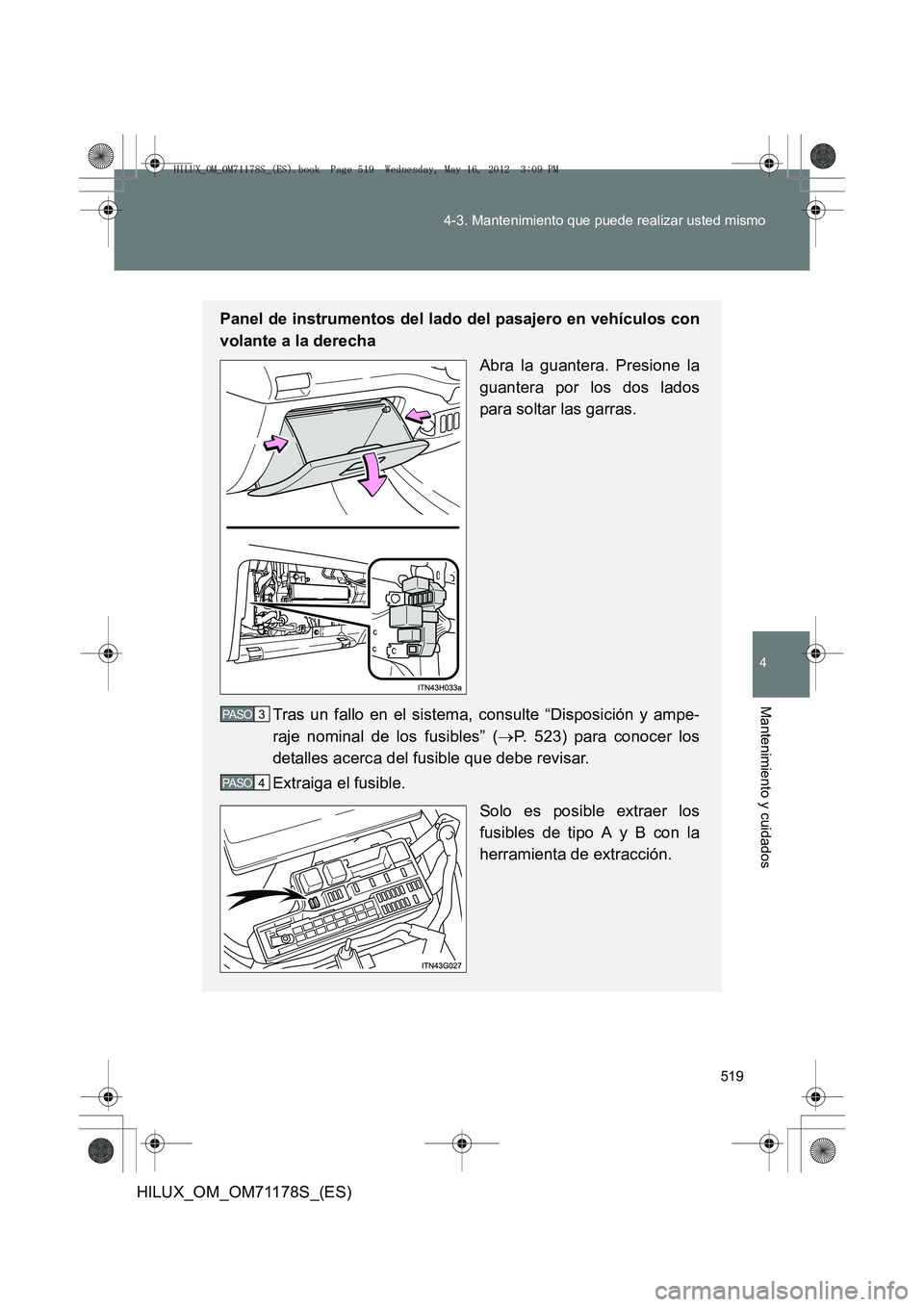

Panel de instrumentos del lado del pasajero en vehículos con
volante a la derecha
Abra la guantera. Presione la
guantera por los dos lados
para soltar las garras.
Tras un fallo en el sistema, consulte “Disposición y ampe-
raje nominal de los fusibles” ( →P. 523) para conocer los
detalles acerca del fusible que debe revisar.
Extraiga el fusible.
Solo es posible extraer los
fusibles de tipo A y B con la
herramienta de extracción.
3 PA S O
4 PA S O
HILUX_OM_OM71178S_(ES).book Page 519 Wednesday, May 16, 2012 3:09 PM

520
4-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71178S_(ES)

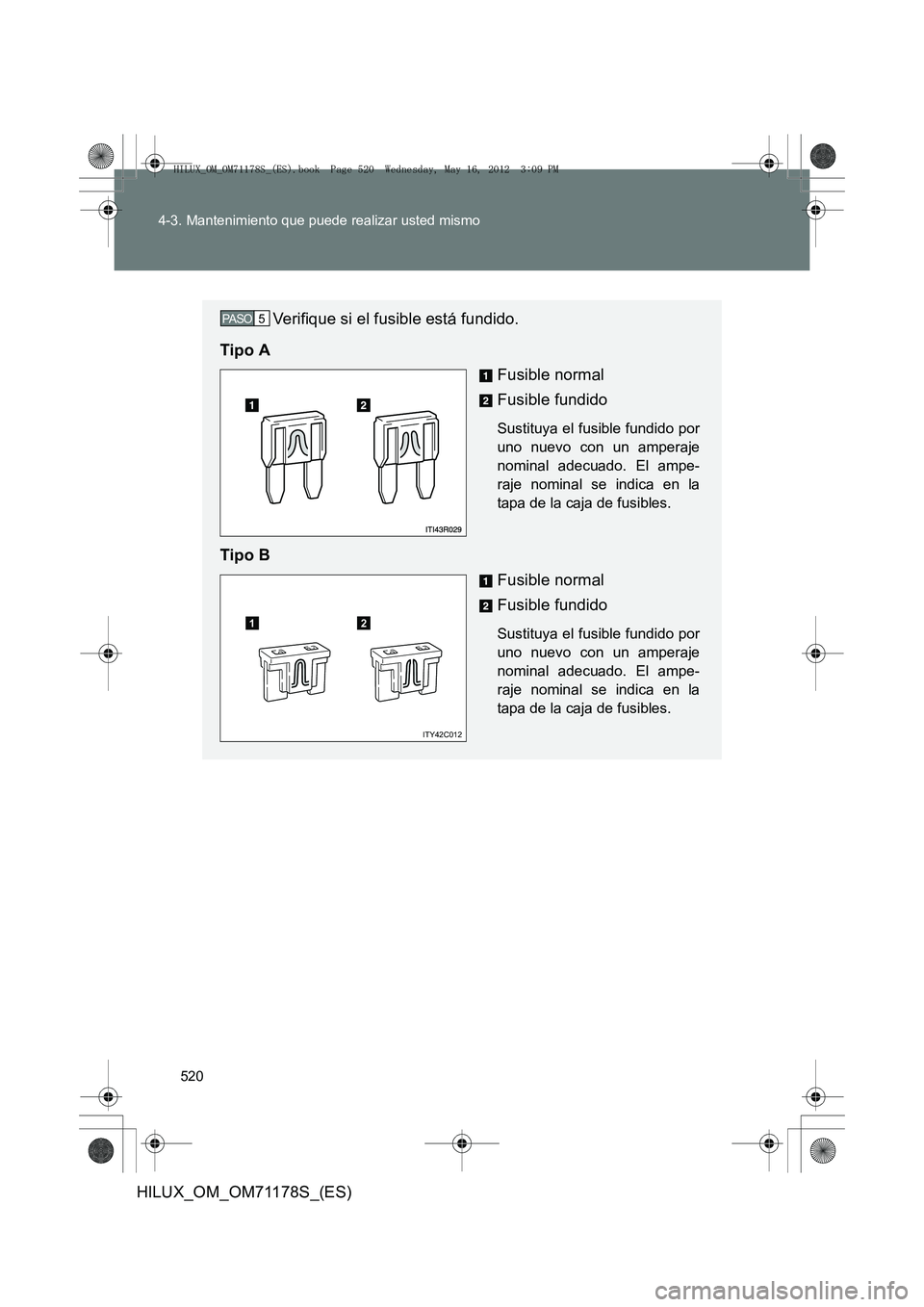

Verifique si el fusible está fundido.
Tipo A Fusible normal
Fusible fundido
Sustituya el fusible fundido por
uno nuevo con un amperaje
nominal adecuado. El ampe-
raje nominal se indica en la
tapa de la caja de fusibles.
Tipo B
Fusible normal
Fusible fundido
Sustituya el fusible fundido por
uno nuevo con un amperaje
nominal adecuado. El ampe-
raje nominal se indica en la
tapa de la caja de fusibles.
5 PA S O
12
ITY42C012
HILUX_OM_OM71178S_(ES).book Page 520 Wednesday, May 16, 2012 3:09 PM
