4316-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71190S_(ES)

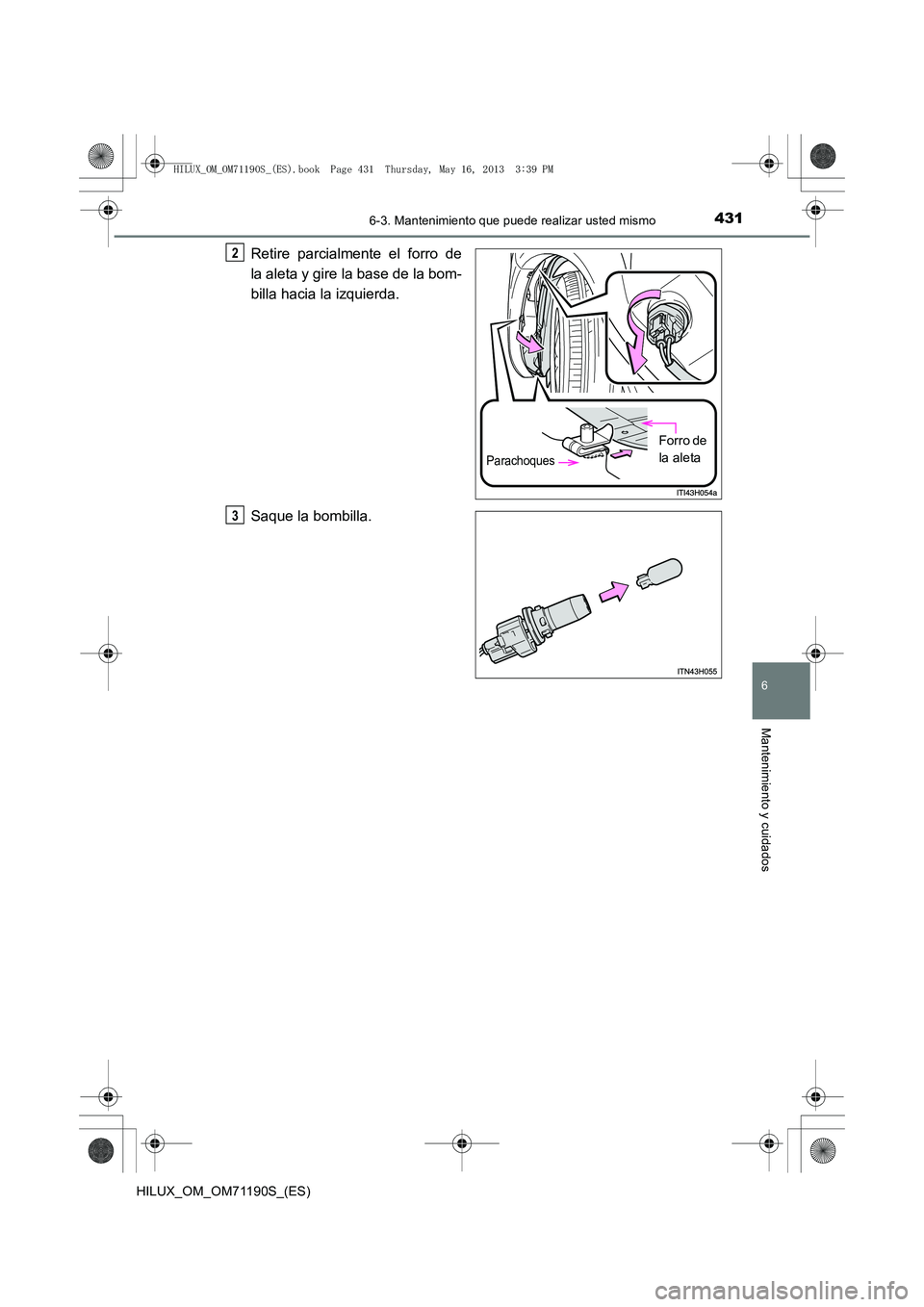

Retire parcialmente el forro de
la aleta y gire la base de la bom-
billa hacia la izquierda.
Saque la bombilla.
Parachoques
Forro de
la aleta
2
3
HILUX_OM_OM71190S_(ES).book Page 431 Thursday, May 16, 2013 3:39 PM

4326-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71190S_(ES)■

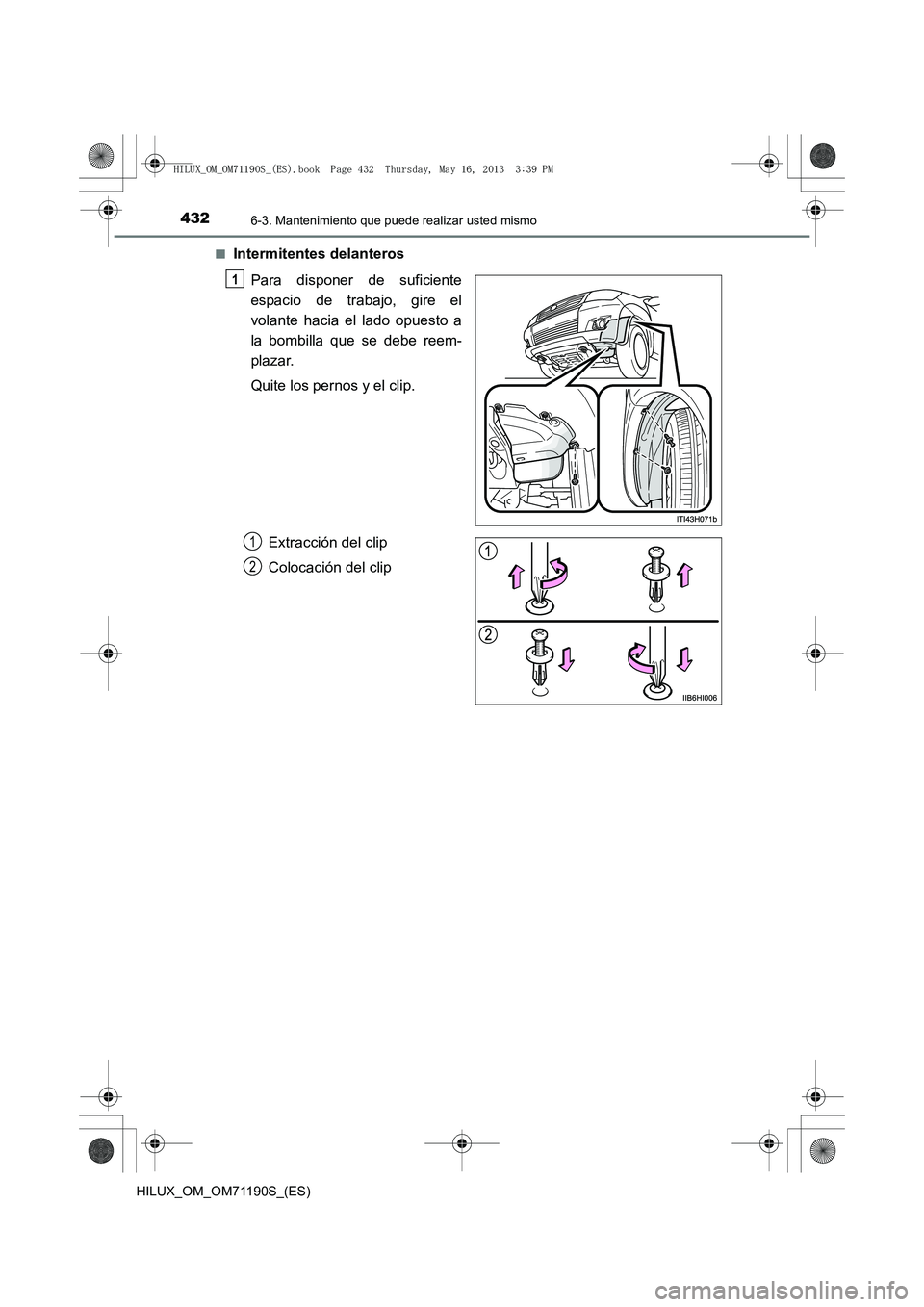

Intermitentes delanteros
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la bombilla que se debe reem-
plazar.
Quite los pernos y el clip.
Extracción del clip
Colocación del clip
1
1
2
HILUX_OM_OM71190S_(ES).book Page 432 Thursday, May 16, 2013 3:39 PM

4336-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71190S_(ES)

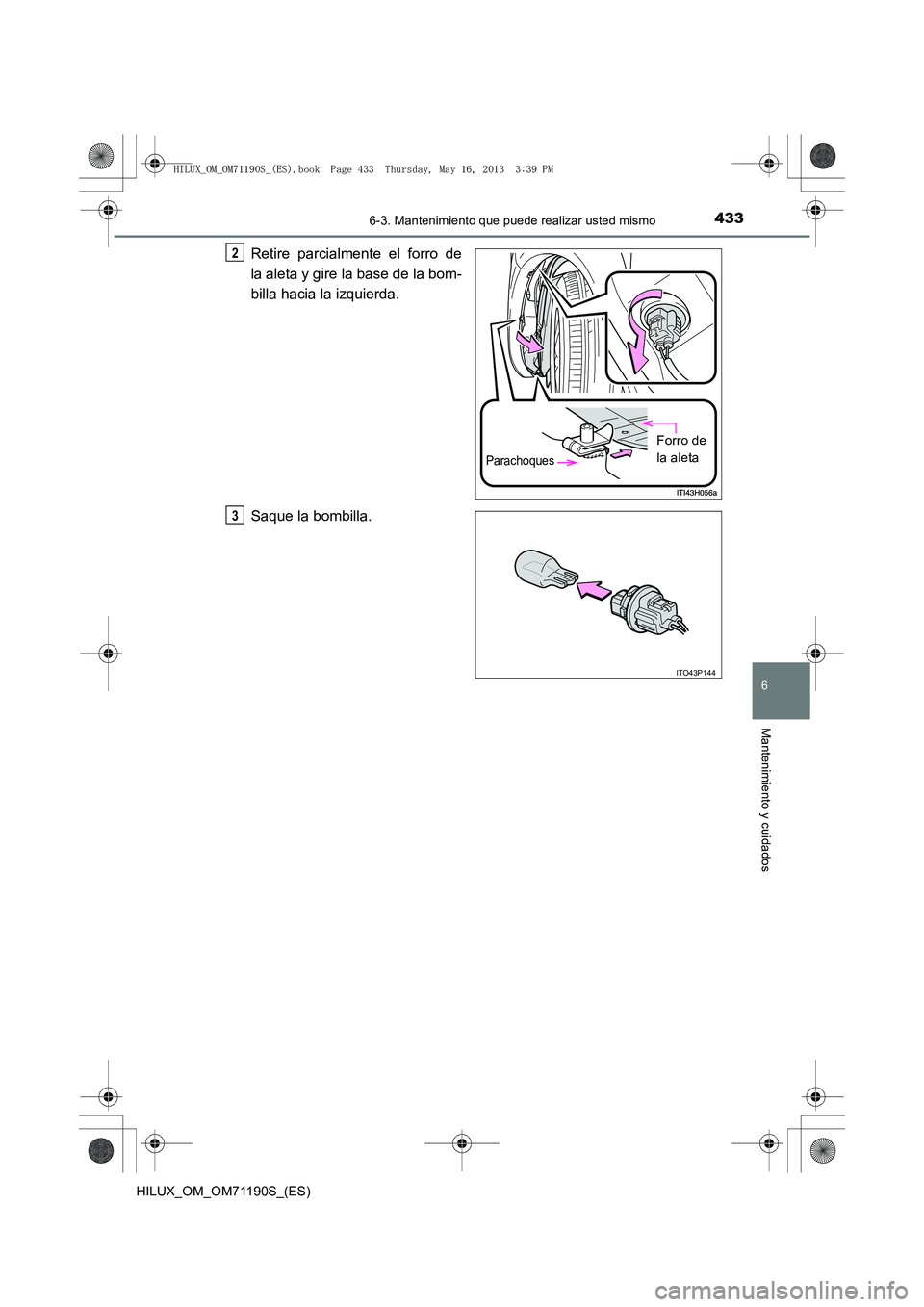

Retire parcialmente el forro de
la aleta y gire la base de la bom-
billa hacia la izquierda.
Saque la bombilla.
Parachoques
Forro de
la aleta
2
ITO43P144
3
HILUX_OM_OM71190S_(ES).book Page 433 Thursday, May 16, 2013 3:39 PM

4346-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71190S_(ES)■

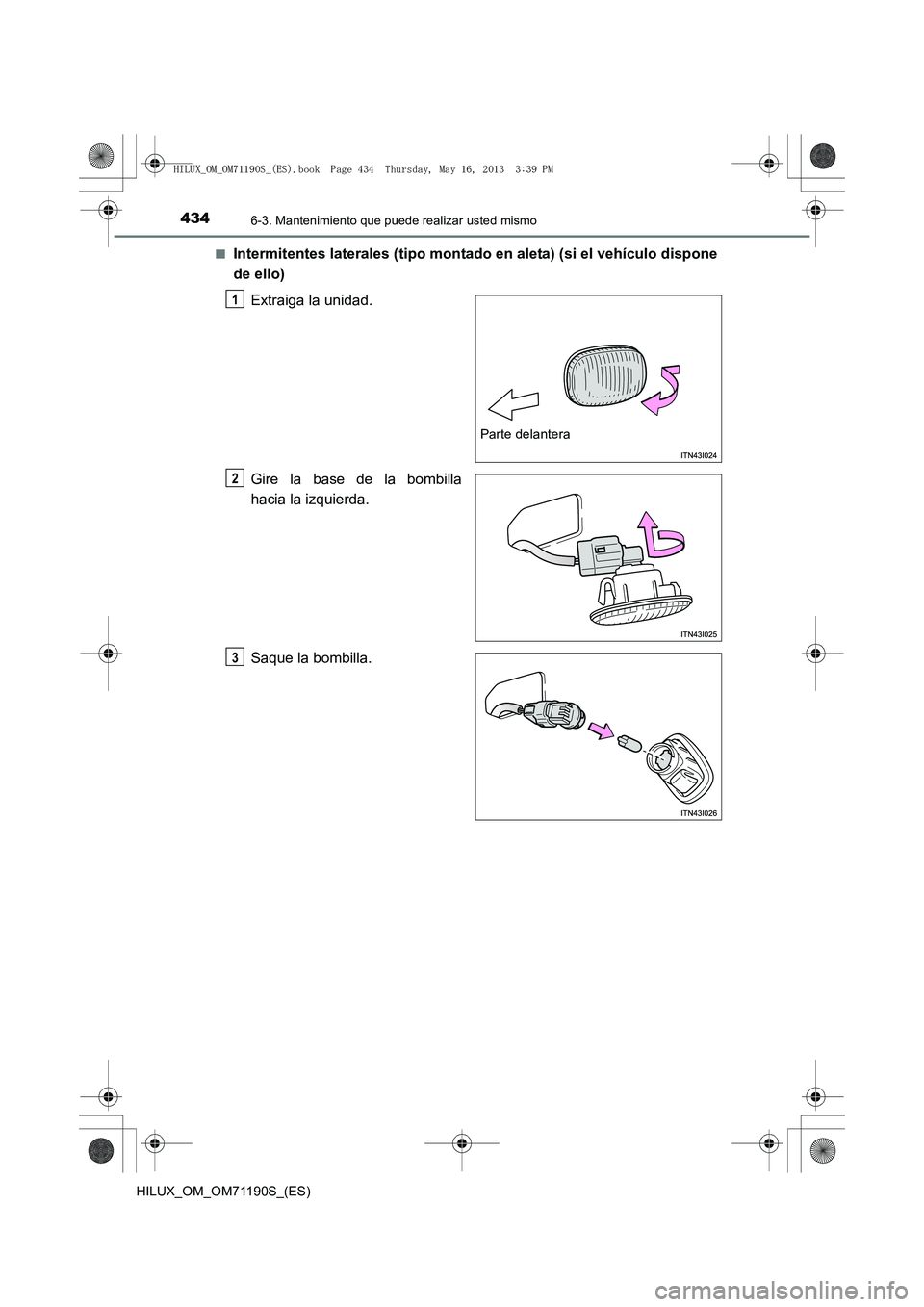

Intermitentes laterales (tipo montado
en aleta) (si el vehículo dispone
de ello)
Extraiga la unidad.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Parte delantera
1
2
3
HILUX_OM_OM71190S_(ES).book Page 434 Thursday, May 16, 2013 3:39 PM

4356-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71190S_(ES)■

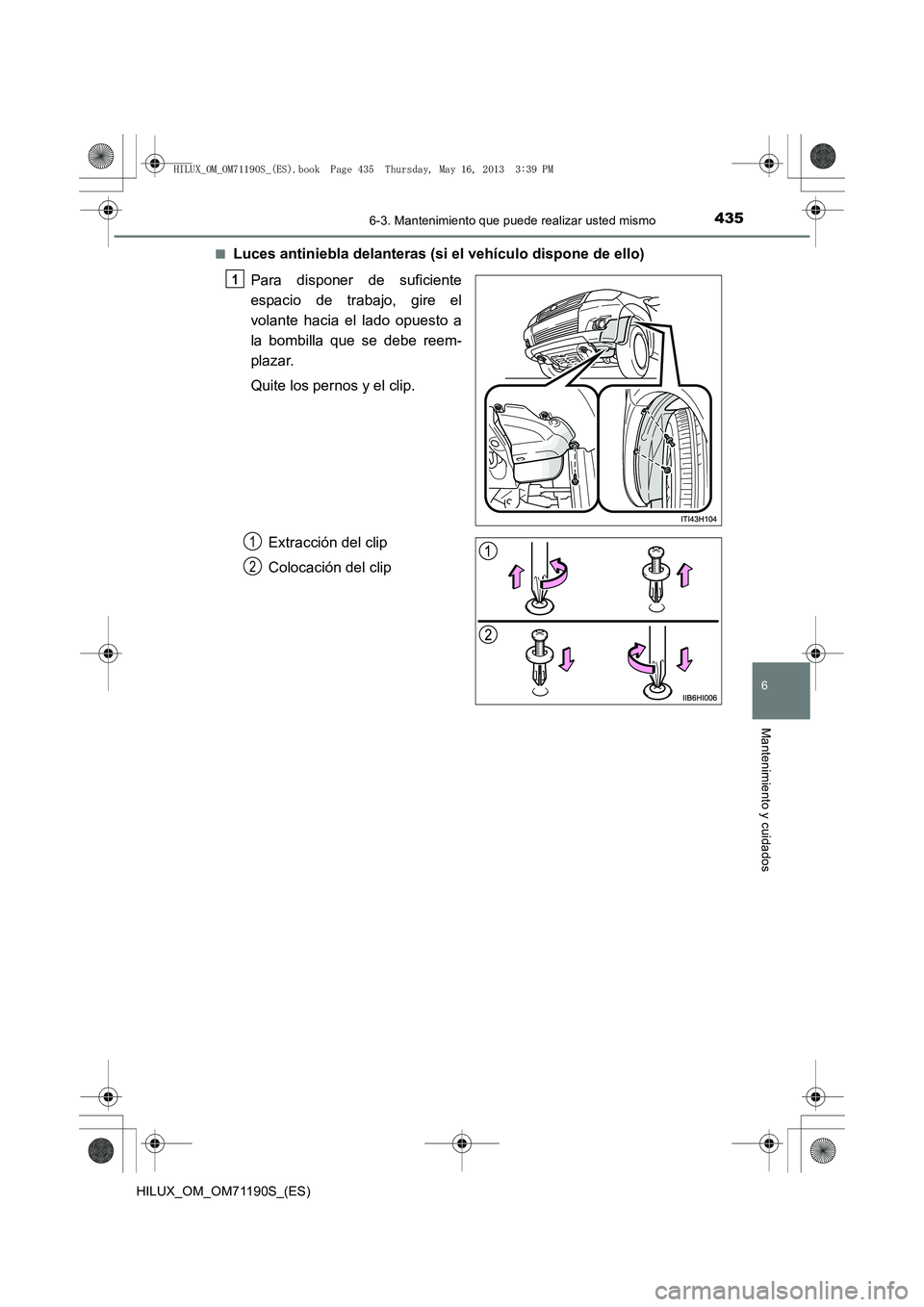

Luces antiniebla delanteras (si el vehículo dispone de ello)
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la bombilla que se debe reem-
plazar.
Quite los pernos y el clip.
Extracción del clip
Colocación del clip
1
1
2
HILUX_OM_OM71190S_(ES).book Page 435 Thursday, May 16, 2013 3:39 PM

4366-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71190S_(ES)

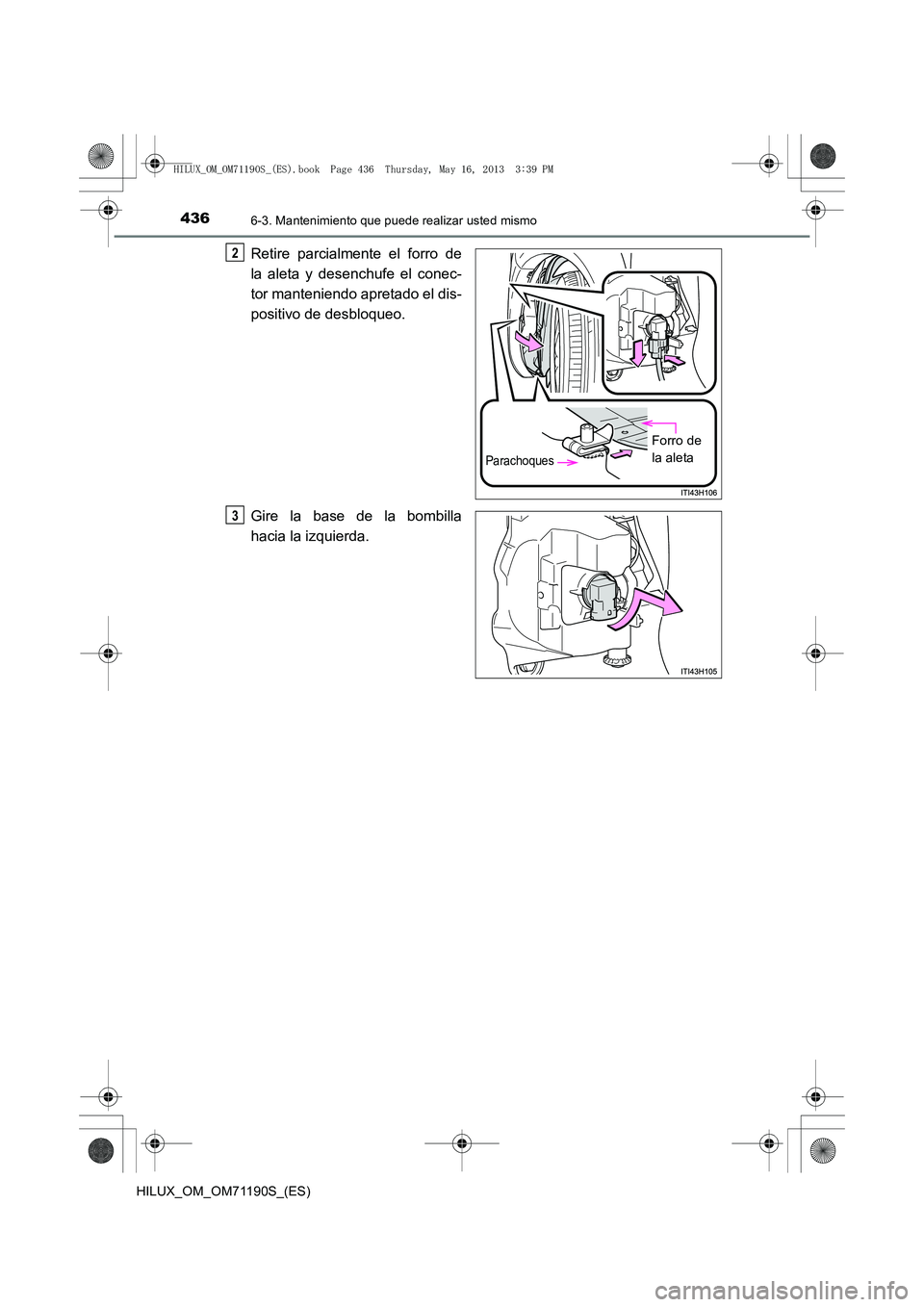

Retire parcialmente el forro de
la aleta y desenchufe el conec-
tor manteniendo apretado el dis-
positivo de desbloqueo.
Gire la base de la bombilla
hacia la izquierda.
Parachoques
Forro de
la aleta
2
3
HILUX_OM_OM71190S_(ES).book Page 436 Thursday, May 16, 2013 3:39 PM

4376-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71190S_(ES)■
Luces de freno/traseras, intermitentes traseros, luces de marcha
atrás o luz antiniebla trasera (si el vehículo dispone de ello)
Quite los pernos de fijación y
extraiga la unidad.
Gire la base de la bombilla
hacia la izquierda. Luz de freno/trasera
Intermitente trasero
Luz de marcha atrás o luz
antiniebla trasera
Saque la bombilla. Luz de freno/trasera
Intermitente trasero
Luz de marcha atrás o luz
antiniebla trasera
1
2
1
2
3
3
1
2
3
HILUX_OM_OM71190S_(ES).book Page 437 Thursday, May 16, 2013 3:39 PM

4386-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71190S_(ES)■

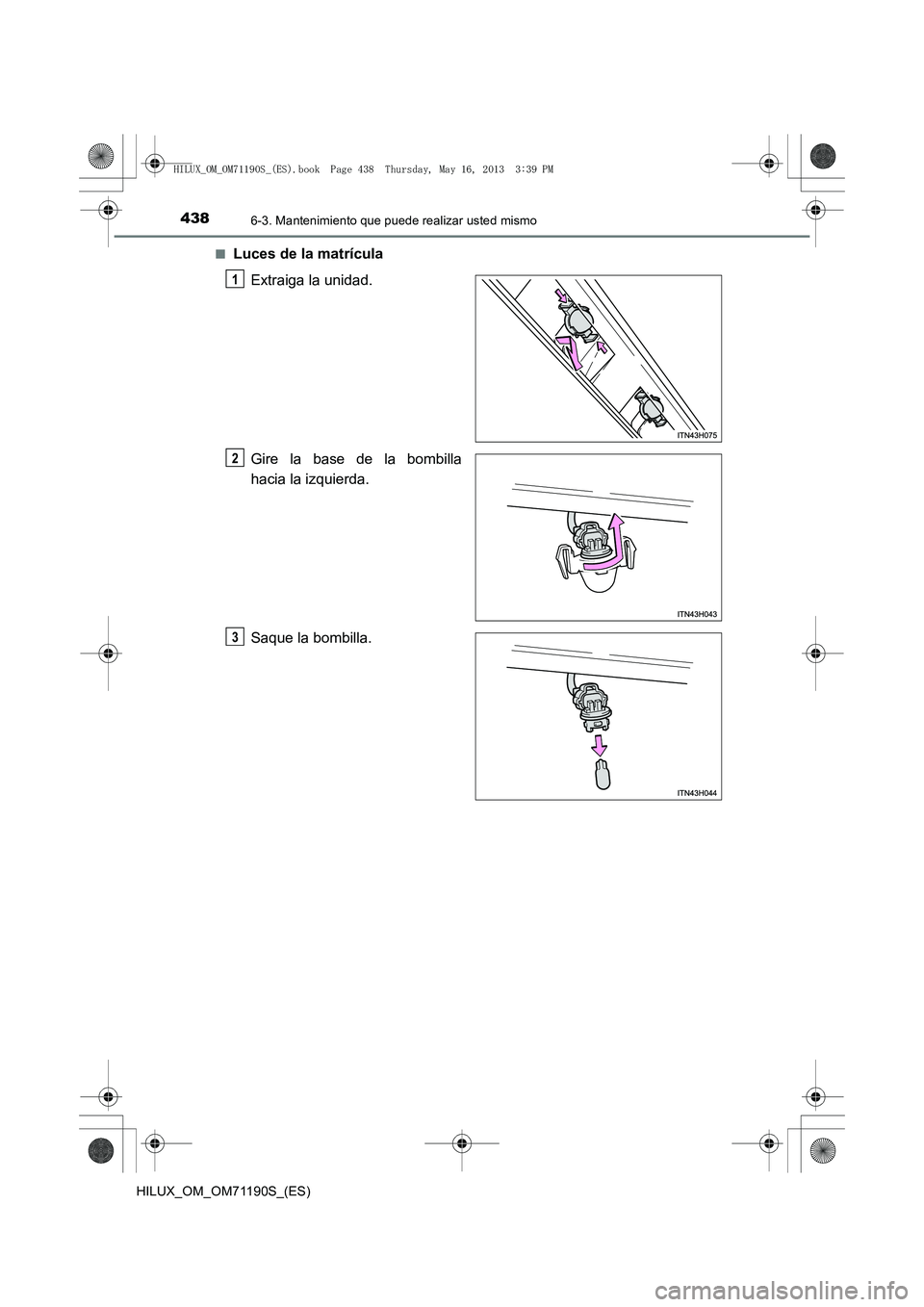

Luces de la matrícula
Extraiga la unidad.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
1
2
3
HILUX_OM_OM71190S_(ES).book Page 438 Thursday, May 16, 2013 3:39 PM

4396-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71190S_(ES)■

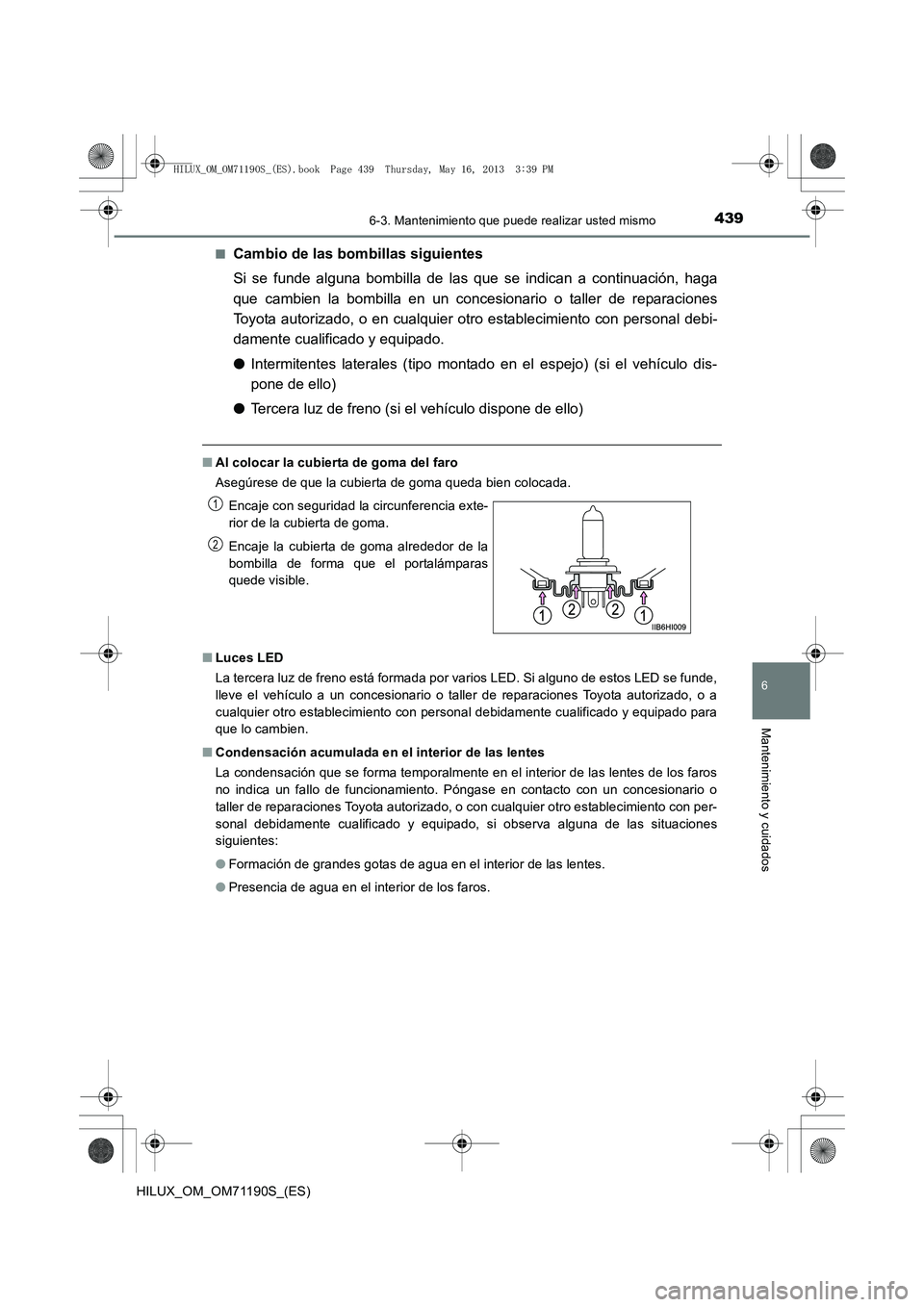

Cambio de las bombillas siguientes
Si se funde alguna bombilla de las que
se indican a continuación, haga
que cambien la bombilla en un concesionario o taller de reparaciones
Toyota autorizado, o en cualquier otro establecimiento con personal debi-
damente cualificado y equipado.
● Intermitentes laterales (tipo montado en el espejo) (si el vehículo dis-
pone de ello)
● Tercera luz de freno (si el vehículo dispone de ello)
■Al colocar la cubierta de goma del faro
Asegúrese de que la cubierta de goma queda bien colocada.
■ Luces LED
La tercera luz de freno está formada por varios LED. Si alguno de estos LED se funde,
lleve el vehículo a un concesionario o taller de reparaciones Toyota autorizado, o a
cualquier otro establecimiento con personal debidamente cualificado y equipado para
que lo cambien.
■ Condensación acumulada en el interior de las lentes
La condensación que se forma temporalmente en el interior de las lentes de los faros
no indica un fallo de funcionamiento. Póngase en contacto con un concesionario o
taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con per-
sonal debidamente cualificado y equipado, si observa alguna de las situaciones
siguientes:
●Formación de grandes gotas de agua en el interior de las lentes.
● Presencia de agua en el interior de los faros. Encaje con seguridad la circunferencia exte-
rior de la cubierta de goma.
Encaje la cubierta de goma alrededor de la
bombilla de forma que el portalámparas
quede visible.
1
2
HILUX_OM_OM71190S_(ES).book Page 439 Thursday, May 16, 2013 3:39 PM

4406-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71190S_(ES)

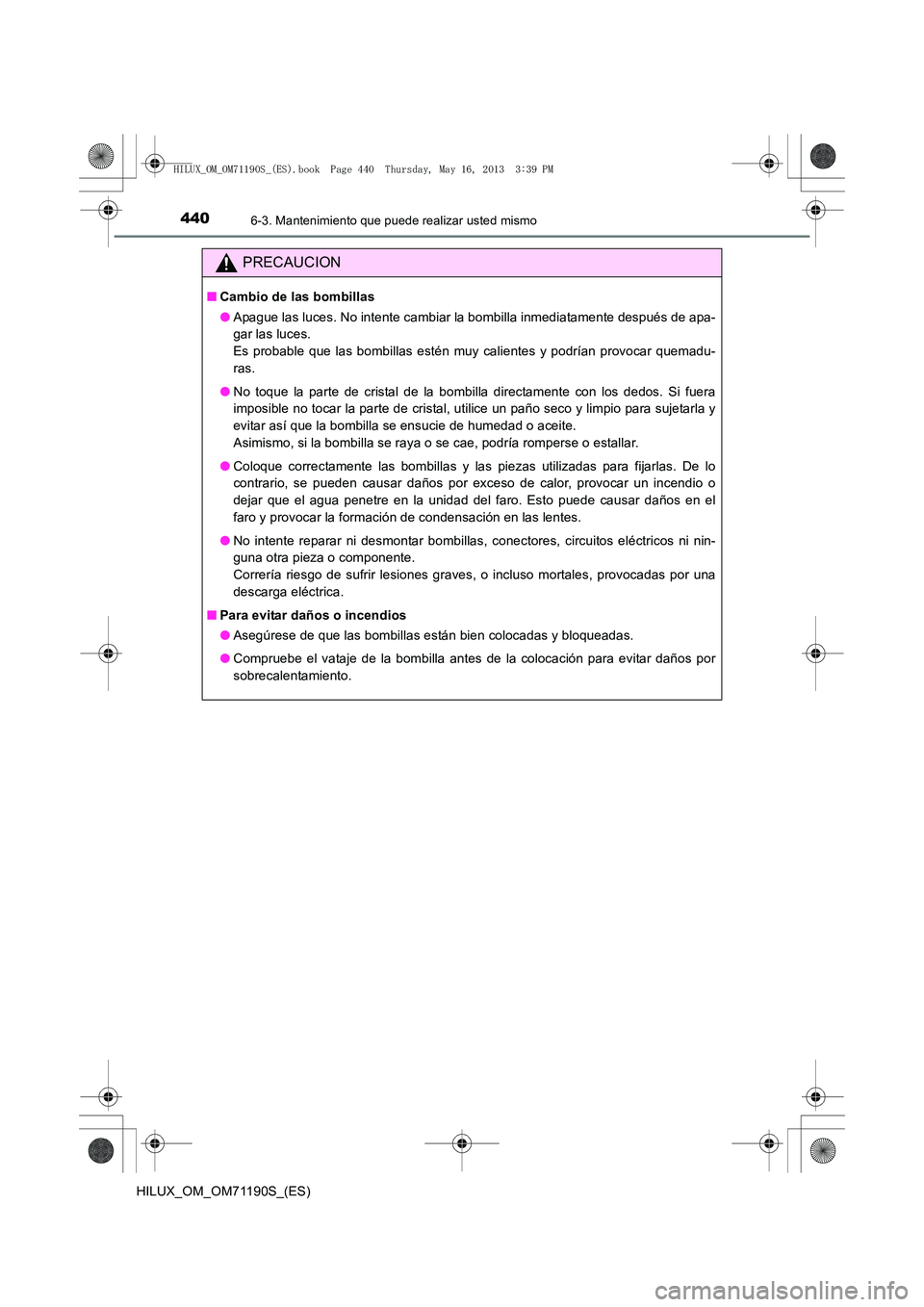

PRECAUCION
■Cambio de las bombillas
●Apague las luces. No intente cambiar la bombilla inmediatamente después de apa-
gar las luces.
Es probable que las bombillas estén muy calientes y podrían provocar quemadu-
ras.
● No toque la parte de cristal de la bombilla directamente con los dedos. Si fuera
imposible no tocar la parte de cristal, utilice un paño seco y limpio para sujetarla y
evitar así que la bombilla se ensucie de humedad o aceite.
Asimismo, si la bombilla se raya o se cae, podría romperse o estallar.
● Coloque correctamente las bombillas y las piezas utilizadas para fijarlas. De lo
contrario, se pueden causar daños por exceso de calor, provocar un incendio o
dejar que el agua penetre en la unidad del faro. Esto puede causar daños en el
faro y provocar la formación de condensación en las lentes.
● No intente reparar ni desmontar bombillas, conectores, circuitos eléctricos ni nin-
guna otra pieza o componente.
Correría riesgo de sufrir lesiones graves, o incluso mortales, provocadas por una
descarga eléctrica.
■ Para evitar daños o incendios
●Asegúrese de que las bombillas están bien colocadas y bloqueadas.
● Compruebe el vataje de la bombilla antes de la colocación para evitar daños por
sobrecalentamiento.
