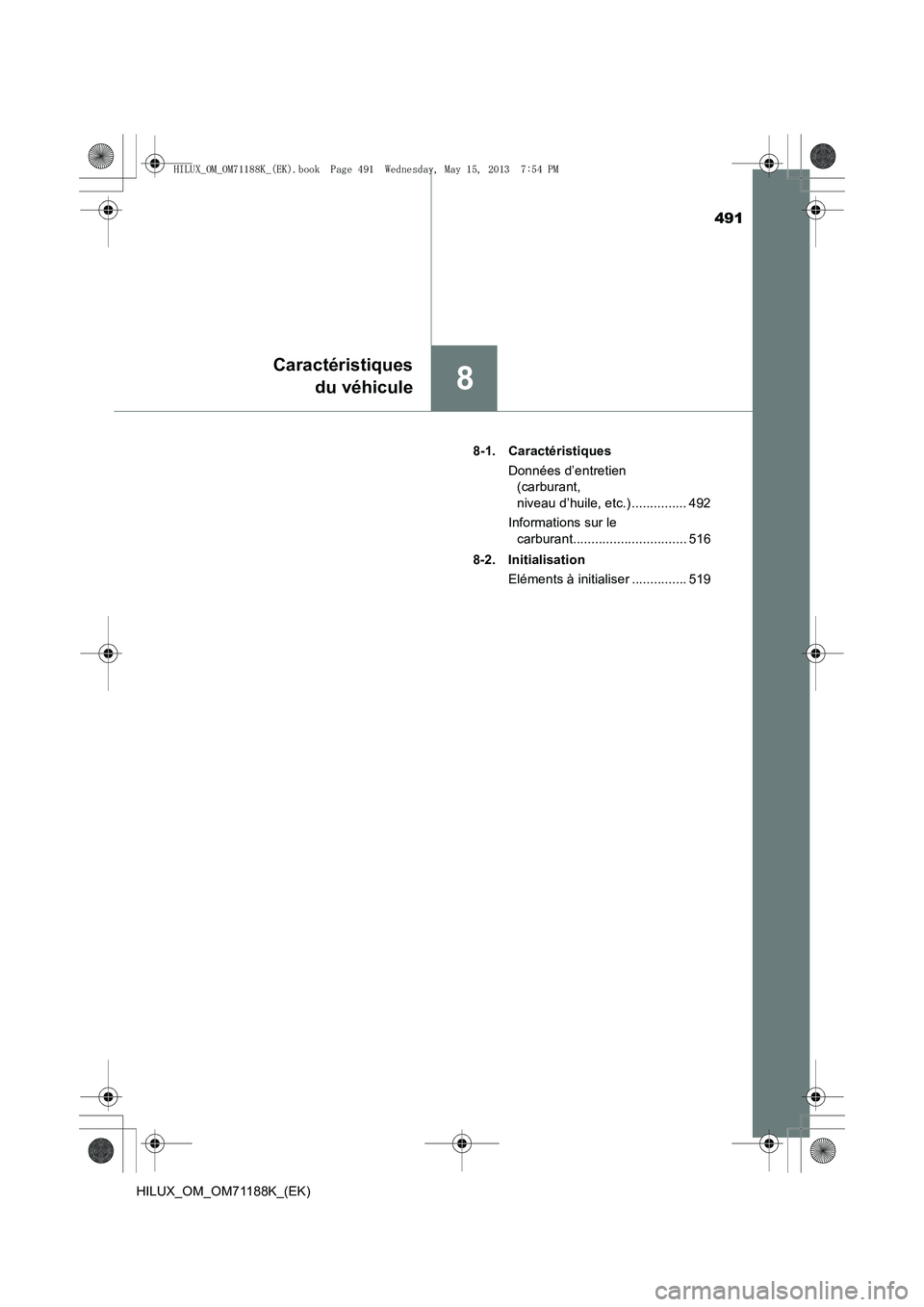

491
8
Caractéristiquesdu véhicule
HILUX_OM_OM71188K_(EK) 8-1. Caractéristiques
Données d’entretien (carburant,
niveau d’huile, etc.) ............... 492
Informations sur le carburant............................... 516
8-2. Initialisation Eléments à initialiser ............... 519
HILUX_OM_OM71188K_(EK).book Page 491 Wednesday, May 15, 2013 7:54 PM

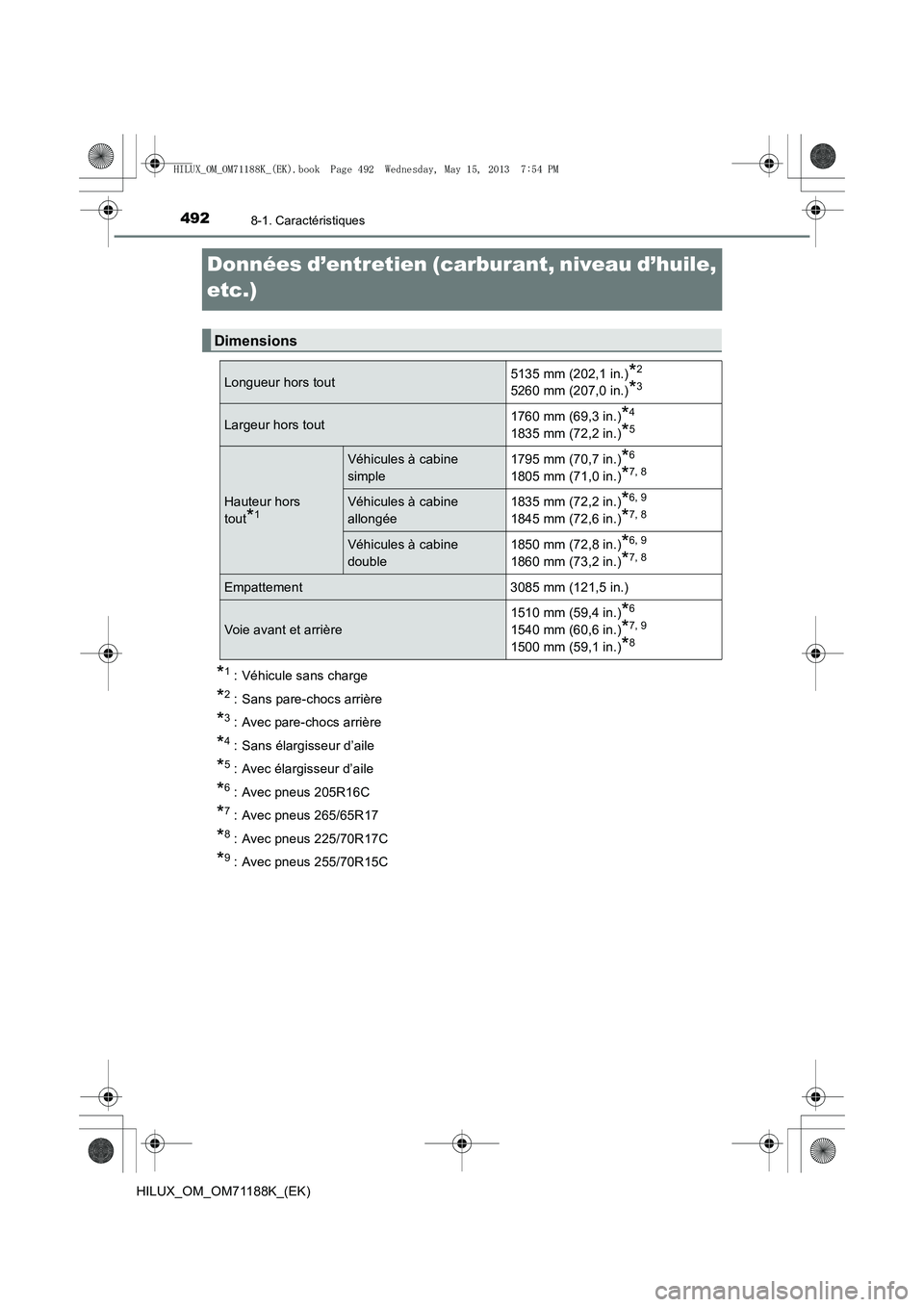

4928-1. Caractéristiques
HILUX_OM_OM71188K_(EK)
Données d’entretien (carburant, niveau d’huile,
etc.)*
1 : Véhicule sans charge
*2 : Sans pare-chocs arrière
*3 : Avec pare-chocs arrière
*4 : Sans élargisseur d’aile
*5 : Avec élargisseur d’aile
*6 : Avec pneus 205R16C
*7 : Avec pneus 265/65R17
*8 : Avec pneus 225/70R17C
*9 : Avec pneus 255/70R15C
Dimensions
Longueur hors tout 5135 mm (202,1 in.)*2
5260 mm (207,0 in.)*3
Largeur hors tout1760 mm (69,3 in.)*4
1835 mm (72,2 in.)*5
Hauteur hors
tout
*1
Véhicules à cabine
simple1795 mm (70,7 in.)*6
1805 mm (71,0 in.)*7, 8
Véhicules à cabine
allongée1835 mm (72,2 in.)*6, 9
1845 mm (72,6 in.)*7, 8
Véhicules à cabine
double1850 mm (72,8 in.)*6, 9
1860 mm (73,2 in.)*7, 8
Empattement 3085 mm (121,5 in.)
Voie avant et arrière 1510 mm (59,4 in.)
*6
1540 mm (60,6 in.)*7, 9
1500 mm (59,1 in.)*8
HILUX_OM_OM71188K_(EK).book Page 492 Wednesday, May 15, 2013
7:54 PM

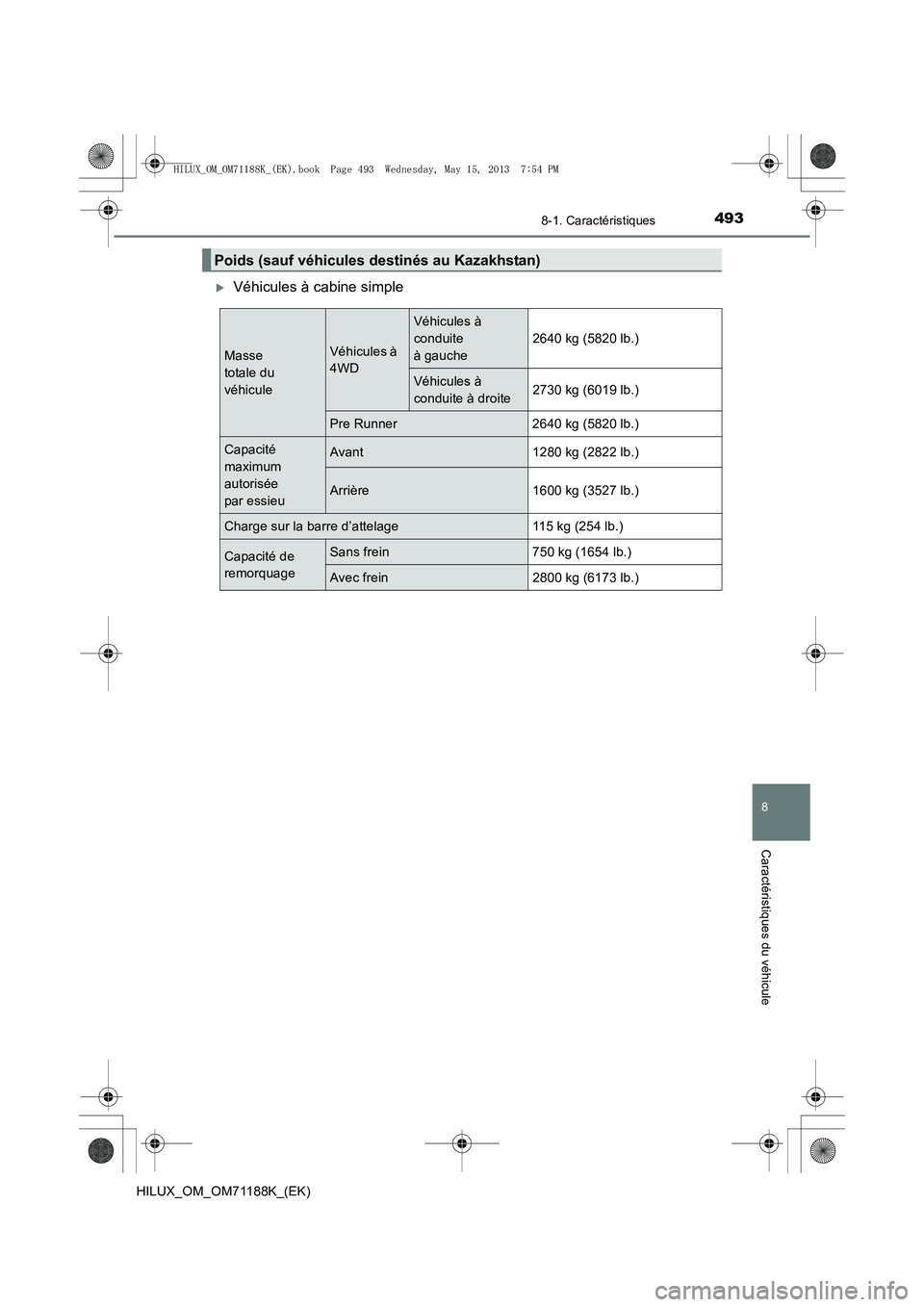

493
8
8-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71188K_(EK)
XVéhicules à cabine simple
Poids (sauf véhicules destinés au Kazakhstan)
Masse
totale du
véhiculeVéhicules à
4WD
Véhicules à
conduite
à gauche2640 kg (5820 lb.)
Véhicules à
conduite à droite
2730 kg (6019 lb.)
Pre Runner 2640 kg (5820 lb.)
Capacité
maximum
autorisée
par essieuAvant 1280 kg (2822 lb.)
Arrière 1600 kg (3527 lb.)
Charge sur la barre d’attelage 115 kg (254 lb.)
Capacité de
remorquageSans frein 750 kg (1654 lb.)
Avec frein 2800 kg (6173 lb.)
HILUX_OM_OM71188K_(EK).book Page 493 Wednesday, May 15, 2013
7:54 PM

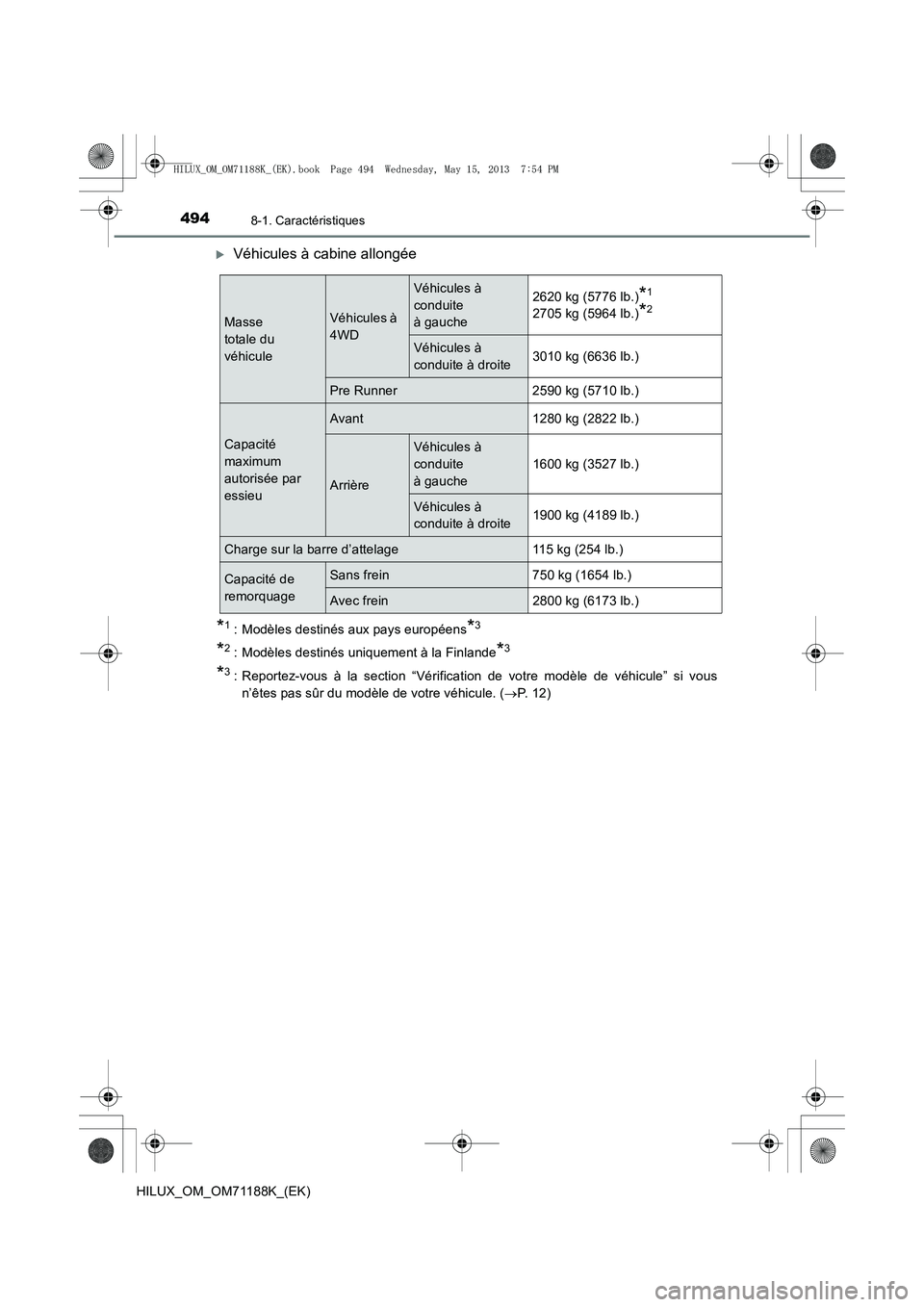

4948-1. Caractéristiques
HILUX_OM_OM71188K_(EK)
XVéhicules à cabine allongée
*1 : Modèles destinés aux pays européens*3
*2 : Modèles destinés uniquement à la Finlande*3
*3 : Reportez-vous à la section “Vérification de votre modèle de véhicule” si vousn’êtes pas sûr du modèle de votre véhicule. ( →P. 1 2 )
Masse
totale du
véhiculeVéhicules à
4WD
Véhicules à
conduite
à gauche 2620 kg (5776 lb.)*1
2705 kg (5964 lb.)*2
Véhicules à
conduite à droite
3010 kg (6636 lb.)
Pre Runner 2590 kg (5710 lb.)
Capacité
maximum
autorisée par
essieu
Avant 1280 kg (2822 lb.)
Arrière
Véhicules à
conduite
à gauche1600 kg (3527 lb.)
Véhicules à
conduite à droite
1900 kg (4189 lb.)
Charge sur la barre d’attelage 115 kg (254 lb.)
Capacité de
remorquageSans frein 750 kg (1654 lb.)
Avec frein 2800 kg (6173 lb.)
HILUX_OM_OM71188K_(EK).book Page 494 Wednesday, May 15, 2013
7:54 PM

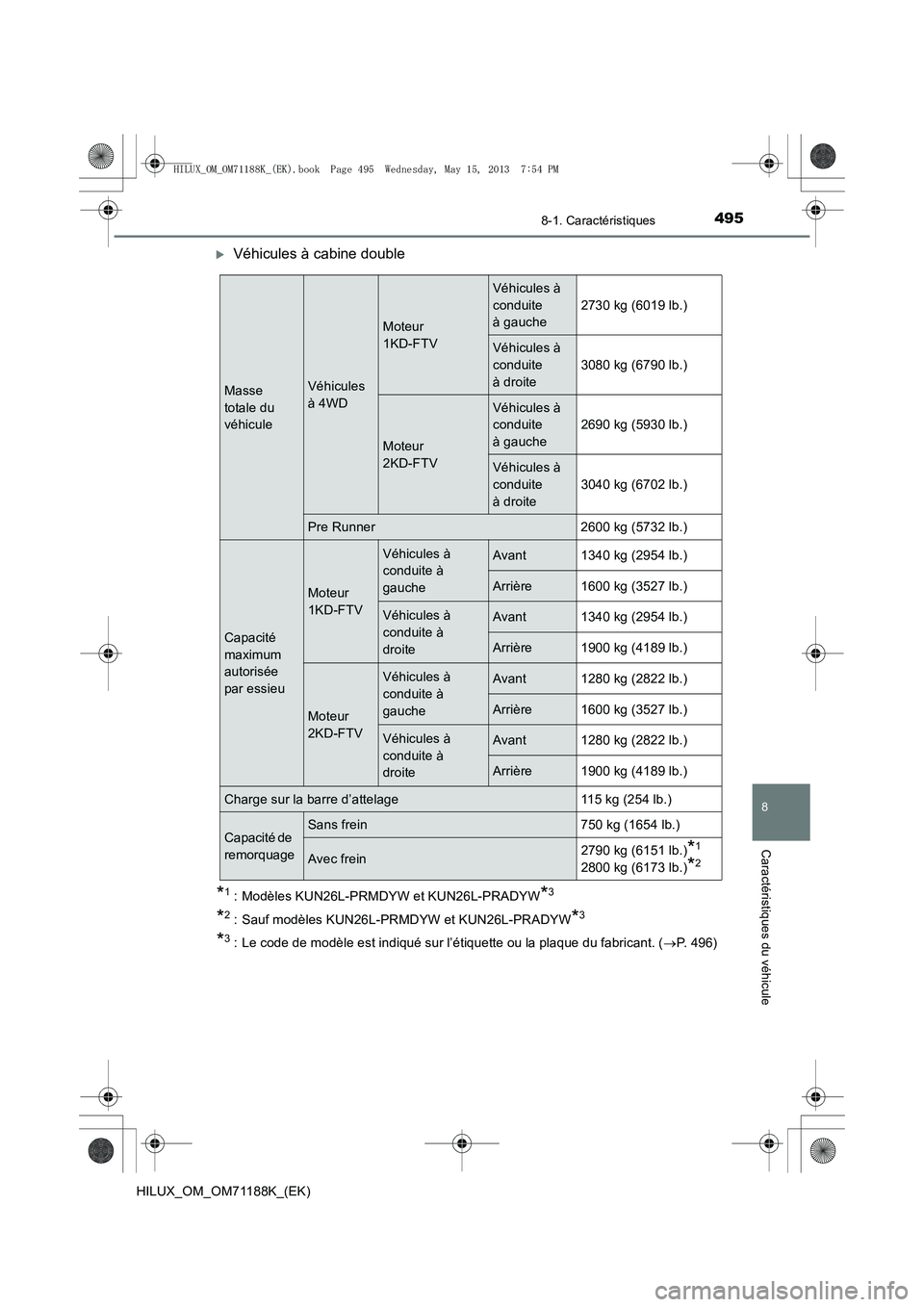

495
8
8-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71188K_(EK)
XVéhicules à cabine double
*1 : Modèles KUN26L-PRMDYW et KUN26L-PRADYW*3
*2 : Sauf modèles KUN26L-PRMDYW et KUN26L-PRADYW*3
*3 : Le code de modèle est indiqué sur l’étiquette ou la plaque du fabricant. (→P. 496)
Masse
totale du
véhiculeVéhicules
à 4WD
Moteur
1KD-FTV
Véhicules à
conduite
à gauche 2730 kg (6019 lb.)
Véhicules à
conduite
à droite3080 kg (6790 lb.)
Moteur
2KD-FTV
Véhicules à
conduite
à gauche2690 kg (5930 lb.)
Véhicules à
conduite
à droite3040 kg (6702 lb.)
Pre Runner 2600 kg (5732 lb.)
Capacité
maximum
autorisée
par essieu
Moteur
1KD-FTV
Véhicules à
conduite à
gaucheAvant 1340 kg (2954 lb.)
Arrière 1600 kg (3527 lb.)
Véhicules à
conduite à
droiteAvant 1340 kg (2954 lb.)
Arrière 1900 kg (4189 lb.)
Moteur
2KD-FTV
Véhicules à
conduite à
gaucheAvant 1280 kg (2822 lb.)
Arrière 1600 kg (3527 lb.)
Véhicules à
conduite à
droiteAvant 1280 kg (2822 lb.)
Arrière 1900 kg (4189 lb.)
Charge sur la barre d’attelage 115 kg (254 lb.)
Capacité de
remorquageSans frein 750 kg (1654 lb.)
Avec frein
2790 kg (6151 lb.)*1
2800 kg (6173 lb.)*2
HILUX_OM_OM71188K_(EK).book Page 495 Wednesday, May 15, 2013
7:54 PM

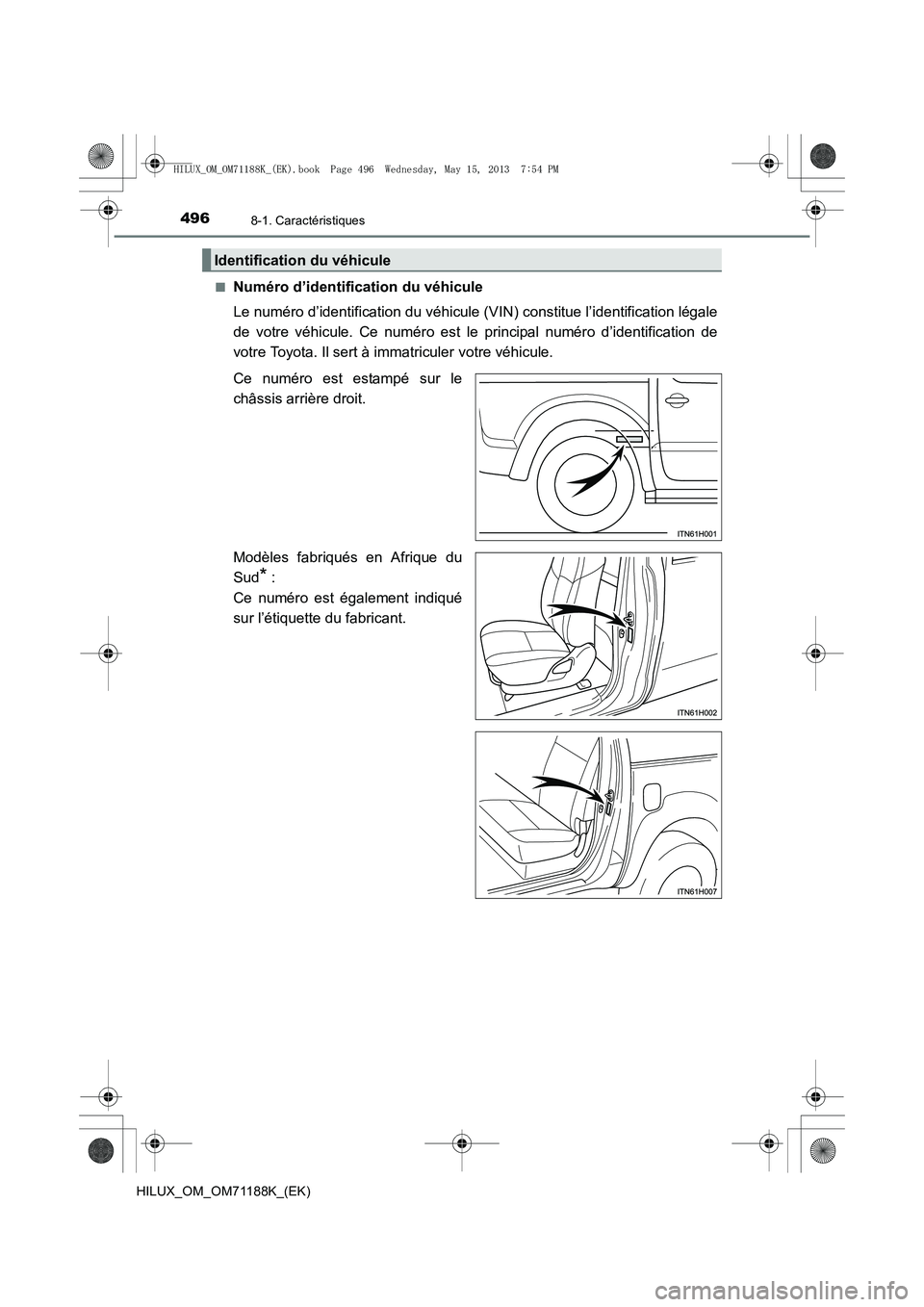

4968-1. Caractéristiques
HILUX_OM_OM71188K_(EK)■
Numéro d’identification du véhicule
Le numéro d’identification du véhicule (V
IN) constitue l’identification légale
de votre véhicule. Ce numéro est le principal numéro d’identification de
votre Toyota. Il sert à i mmatriculer votre véhicule.
Ce numéro est estampé sur le
châssis arrière droit.
Modèles fabriqués en Afrique du
Sud
* :
Ce numéro est également indiqué
sur l’étiquette du fabricant.
Identification du véhicule
HILUX_OM_OM71188K_(EK).book Page 496 Wednesday, May 15, 2013 7:54 PM

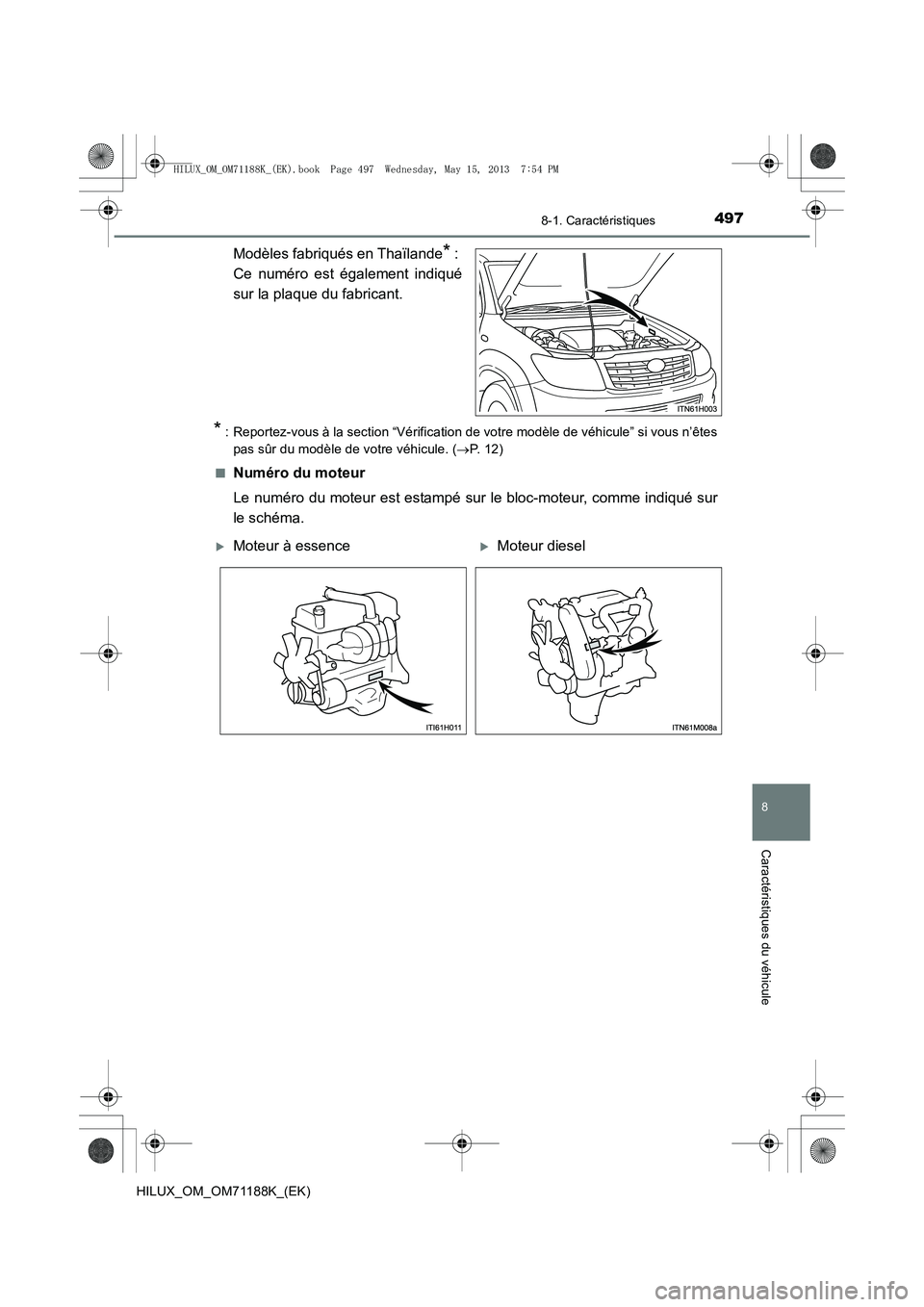

497
8
8-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71188K_(EK)
Modèles fabriqués en Thaïlande* :
Ce numéro est également indiqué
sur la plaque du fabricant.
* : Reportez-vous à la section “Vérification de votre modèle de véhicule” si vous n’êtes pas sûr du modèle de votre véhicule. ( →P. 12)
■
Numéro du moteur
Le numéro du moteur est estampé sur le bloc-moteur, comme indiqué sur
le schéma.
XMoteur à essenceXMoteur diesel
HILUX_OM_OM71188K_(EK).book Page 497 Wednesday, May 15, 2013 7:54 PM

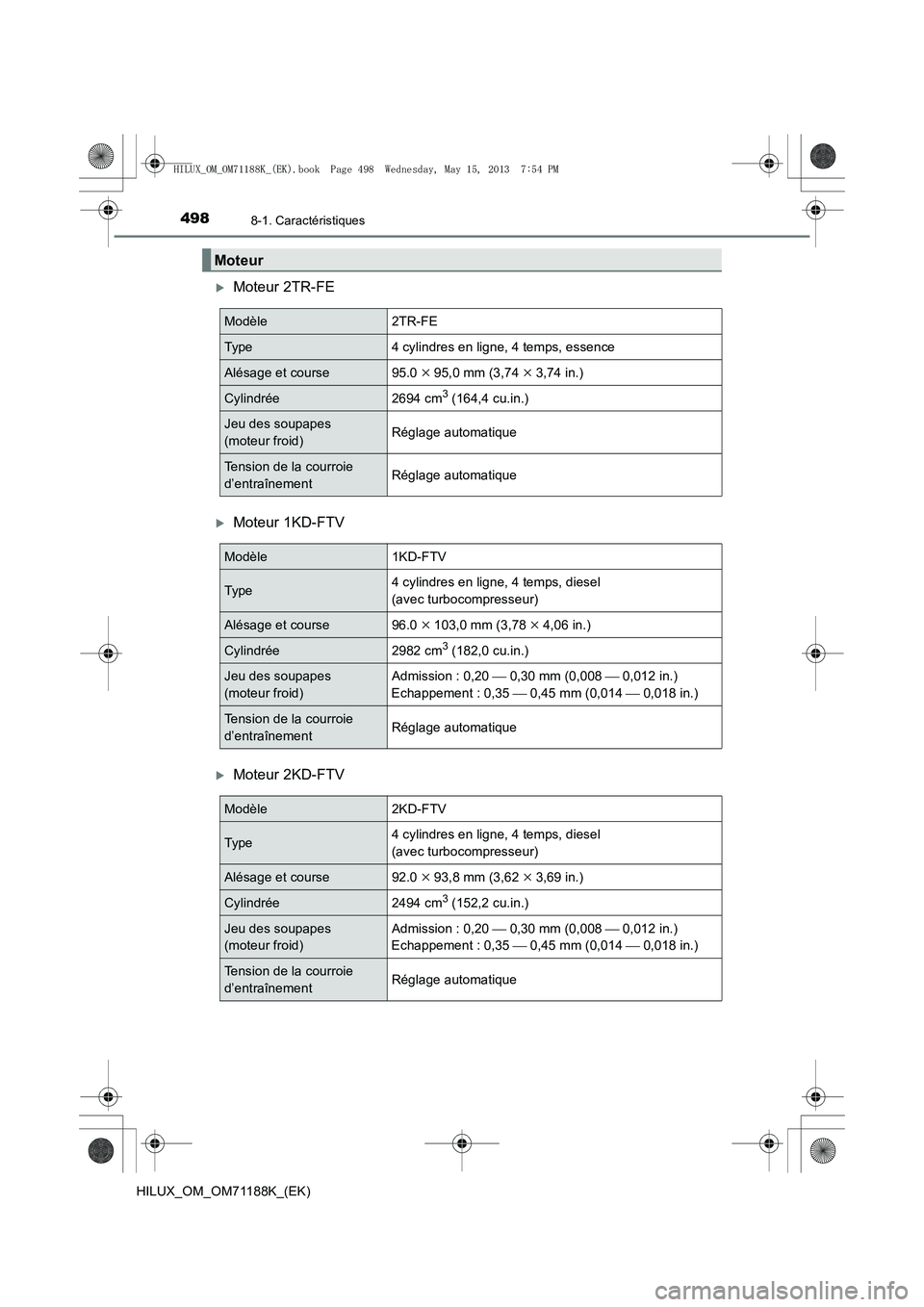

4988-1. Caractéristiques
HILUX_OM_OM71188K_(EK)
XMoteur 2TR-FE
XMoteur 1KD-FTV
XMoteur 2KD-FTV
Moteur
Modèle2TR-FE
Type4 cylindres en ligne, 4 temps, essence
Alésage et course95.0 × 95,0 mm (3,74 × 3,74 in.)
Cylindrée2694 cm3 (164,4 cu.in.)
Jeu des soupapes
(moteur froid)Réglage automatique
Tension de la courroie
d’entraînementRéglage automatique
Modèle1KD-FTV
Type4 cylindres en ligne, 4 temps, diesel
(avec turbocompresseur)
Alésage et course96.0 × 103,0 mm (3,78 × 4,06 in.)
Cylindrée2982 cm3 (182,0 cu.in.)
Jeu des soupapes
(moteur froid)Admission : 0,20  0,30 mm (0,008  0,012 in.)
Echappement : 0,35  0,45 mm (0,014  0,018 in.)
Tension de la courroie
d’entraînementRéglage automatique
Modèle2KD-FTV
Type4 cylindres en ligne, 4 temps, diesel
(avec turbocompresseur)
Alésage et course92.0 × 93,8 mm (3,62 × 3,69 in.)
Cylindrée2494 cm3 (152,2 cu.in.)
Jeu des soupapes
(moteur froid)Admission : 0,20  0,30 mm (0,008  0,012 in.)
Echappement : 0,35  0,45 mm (0,014  0,018 in.)
Tension de la courroie
d’entraînementRéglage automatique
HILUX_OM_OM71188K_(EK).book Page 498 Wednesday, May 15, 2013 7:54 PM

499
8
8-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71188K_(EK)
XMoteur à essence
XMoteur diesel
Carburant
Type de carburant Essence sans plomb uniquement
Nombre d’octane
recherche91 ou plus
Capacité du réservoir à
carburant (référence)76 L (20,1 gal., 16,7 Imp.gal.)
Type de carburant
XVéhicules destinés à la zone UE
Diesel conforme à la norme européenne EN590
XSauf véhicules destinés à la zone UE (sauf véhicules
destinés à la Russie et au Kazakhstan)
Diesel contenant maximum 50 ppm de soufre
XSauf véhicules destinés à la zone UE (véhicules des-
tinés à la Russie)
Diesel conforme à la norme GOST R52368-2005 (con-
tenant au maximum 50 ppm de soufre).
XSauf véhicules destinés à la zone UE (véhicules des-
tinés au Kazakhstan)
Diesel contenant maximum 500 ppm de soufre
Nombre de cétane 48 ou plus
Capacité du réservoir à
carburant (référence)
XSauf véhicules destinés au Kazakhstan
80 L (21,1 gal., 17,6 Imp.gal.)
XPour véhicules destinés au Kazakhstan
76 L (20,1 gal., 16,7 Imp.gal.)
HILUX_OM_OM71188K_(EK).book Page 499 Wednesday, May 15, 2013 7:54 PM

5008-1. Caractéristiques
HILUX_OM_OM71188K_(EK)
XMoteur à essence
* : La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidanged’huile moteur. Faites monter le moteur en température, puis arrêtez-le, attendez
au moins 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
■
Choix de l’huile moteur
Le moteur de votre Toyota contient de l’huile “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota). Utilisez l’huile “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota), approuvée par Toyota, ou une huile équi-
valente correspondant au grade et à la viscosité suivants.
Grade d’huile :
0W-20, 5W-20, 5W-30 et 10W-30 :
Huile moteur multigrade API SL “Energy-Conserving”, SM “Energy-Con-
serving”, SN “Resource-Conserving” ou ILSAC
15W-40 et 20W-50 :
Huile moteur multigrade classe API SL, SM ou SN
Viscosité recommandée (SAE) :
L’utilisation d’une huile moteur de
viscosité SAE 10W-30 ou supé-
rieure par temps très froid peut
rendre le démarrage du moteur dif-
ficile ; il est dès lors préférable
d’opter pour une huile moteur de
viscosité SAE 5W-30 ou inférieure.

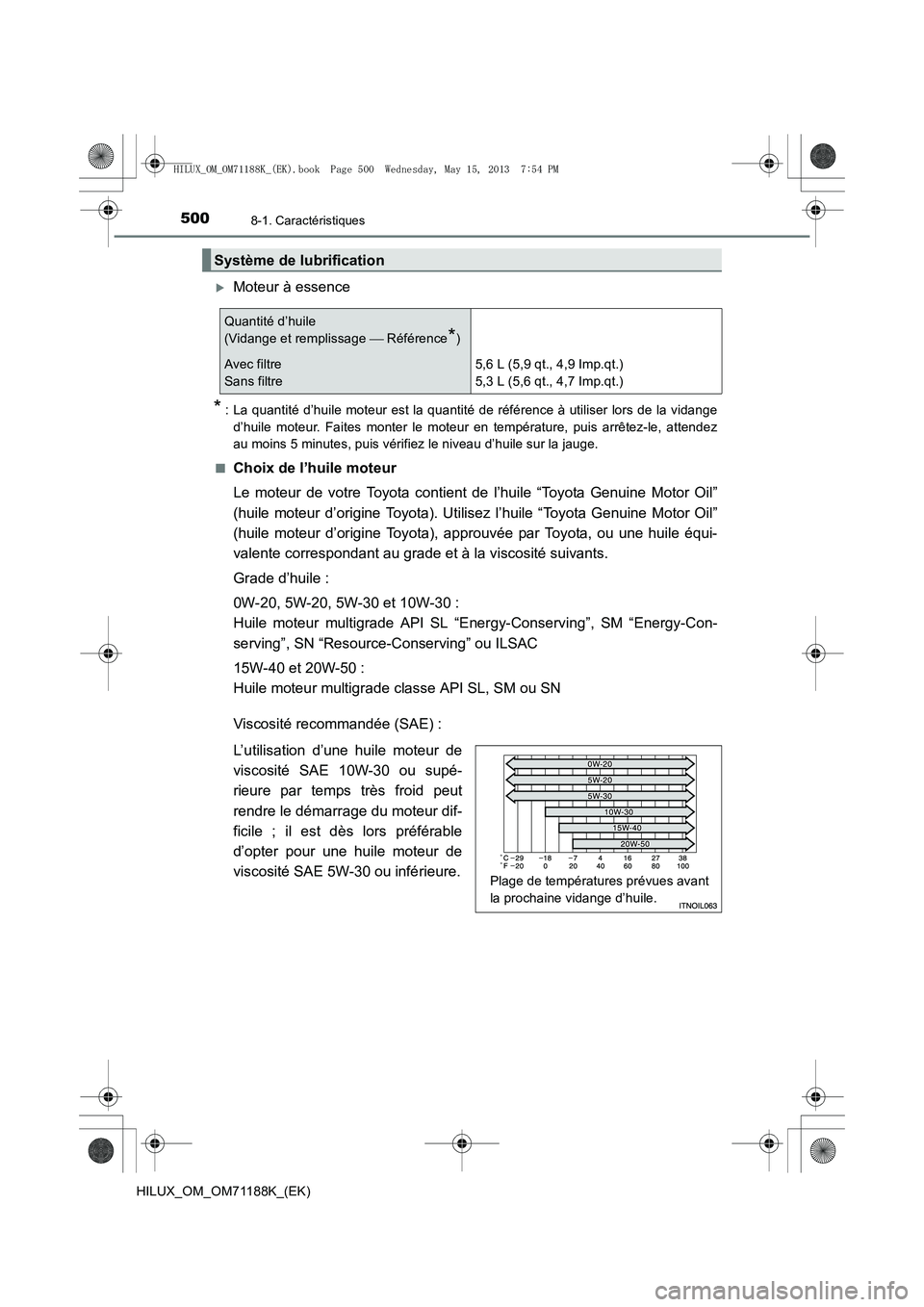

Système de lubrification
Quantité d’huile
(Vidange et remplissage  Référence
*)
Avec filtre
Sans filtre5,6 L (5,9 qt., 4,9 Imp.qt.)
5,3 L (5,6 qt., 4,7 Imp.qt.)
Plage de températures prévues avant
la prochaine vidange d’huile.
