911-2. Diebstahlschutzsystem
1
HILUX_OM_OM71214M_(EM)
Sicherheitsinformationen

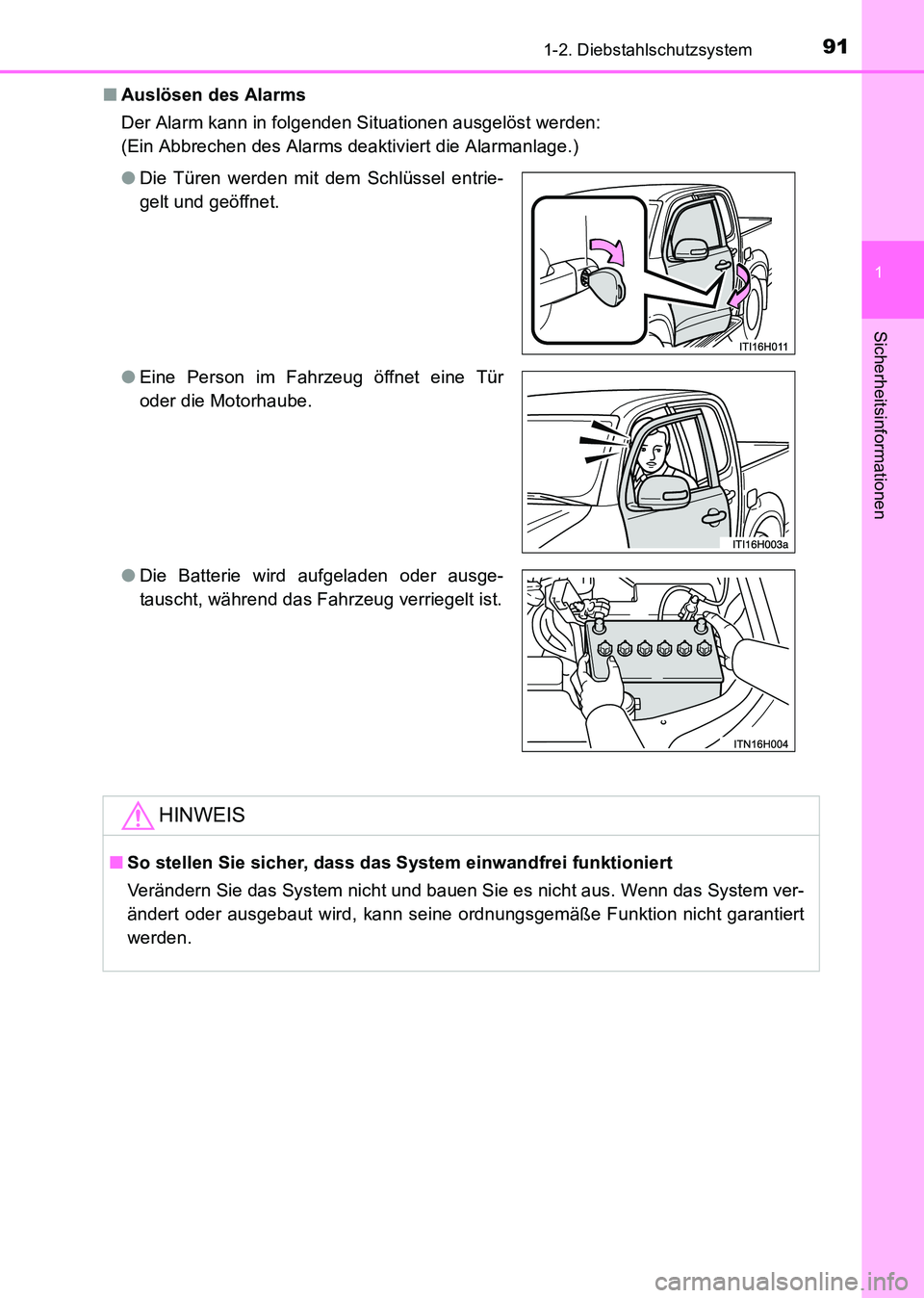

■Auslösen des Alarms
Der Alarm kann in folgenden Situationen ausgelöst werden:
(Ein Abbrechen des Alarms deaktiviert die Alarmanlage.)
●Die Türen werden mit dem Schlüssel entrie-
gelt und geöffnet.
● Eine Person im Fahrzeug öffnet eine Tür
oder die Motorhaube.
● Die Batterie wird aufgeladen oder ausge-
tauscht, während das Fahrzeug verriegelt ist.
HINWEIS
■So stellen Sie sicher, dass das System einwandfrei funktioniert
Verändern Sie das System nicht und bauen Sie es nicht aus. Wenn das System ver-
ändert oder ausgebaut wird, kann seine ordnungsgemäße Funktion nicht garantiert
werden.
HILUX_OM_OM71214M_(EM).book Page 91 Friday, May 9, 2014 7:16 PM

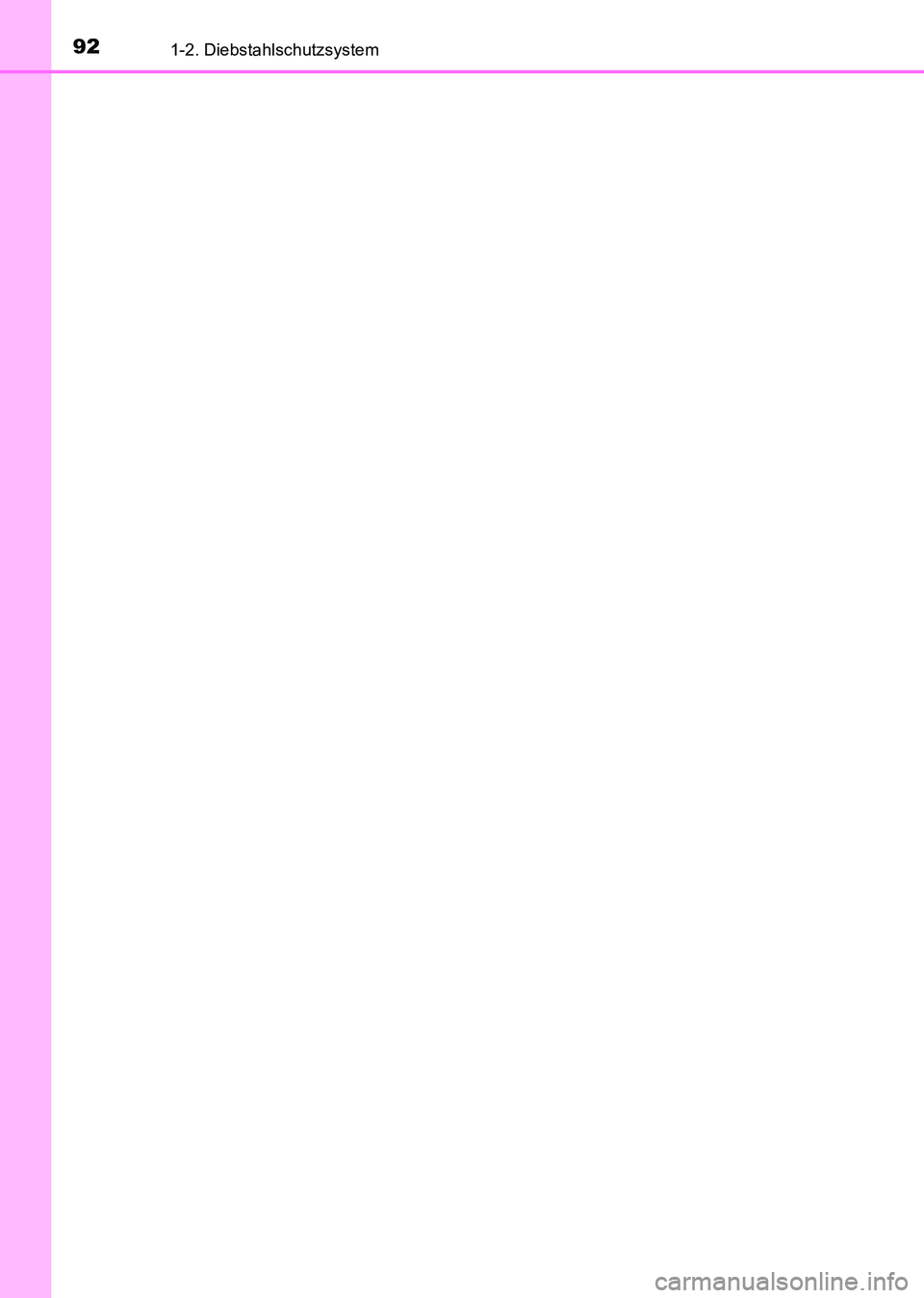

921-2. Diebstahlschutzsystem
HILUX_OM_OM71214M_(EM)
HILUX_OM_OM71214M_(EM).book Page 92 Friday, May 9, 2014 7:16 PM

93

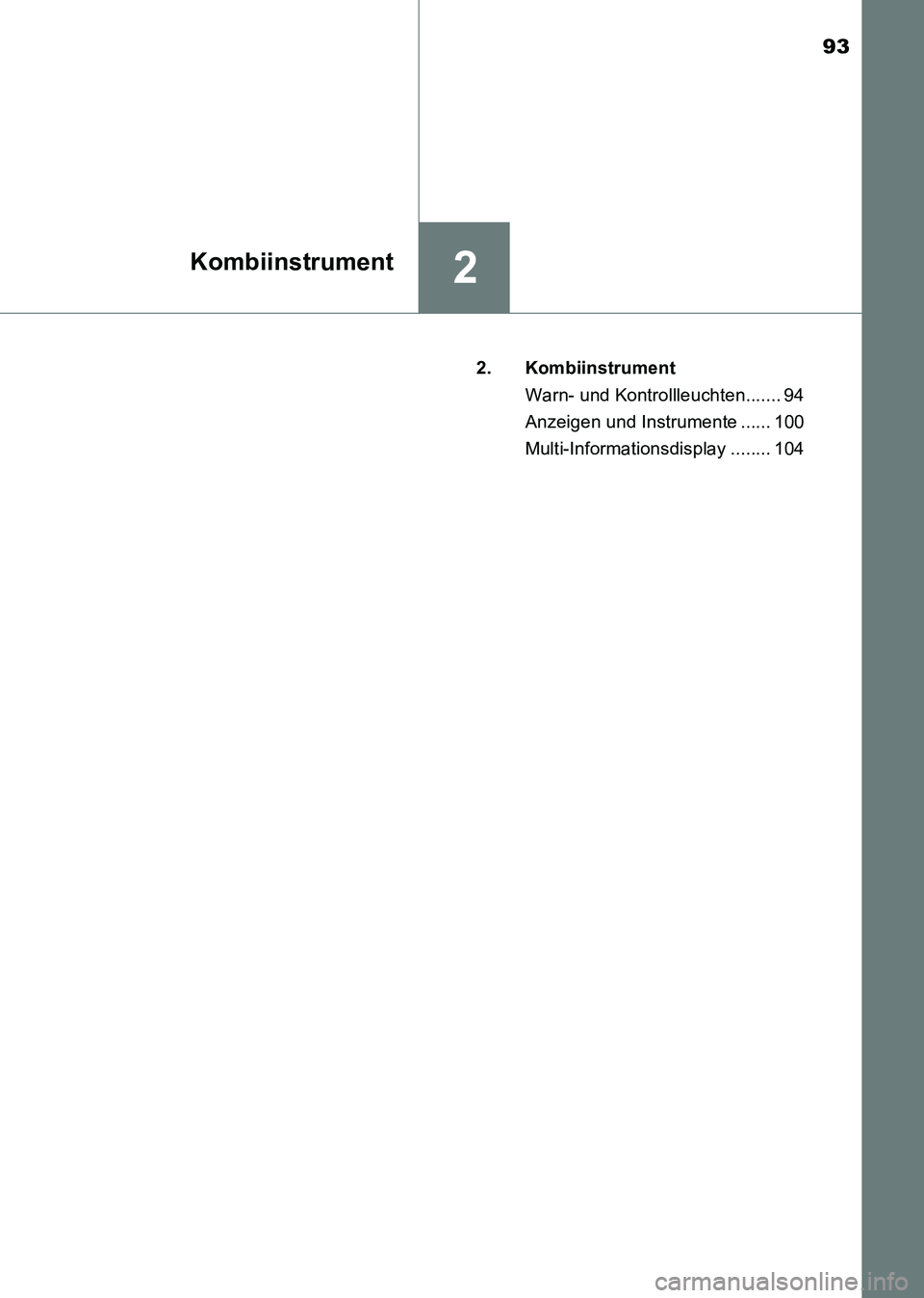

2Kombiinstrument
HILUX_OM_OM71214M_(EM)2. Kombiinstrument
Warn- und Kontrollleuchten....... 94
Anzeigen und Instrumente ...... 100
Multi-Informationsdisplay ........ 104
HILUX_OM_OM71214M_(EM).book Page 93 Friday, May 9, 2014 7:16 PM

942. Kombiinstrument
HILUX_OM_OM71214M_(EM)

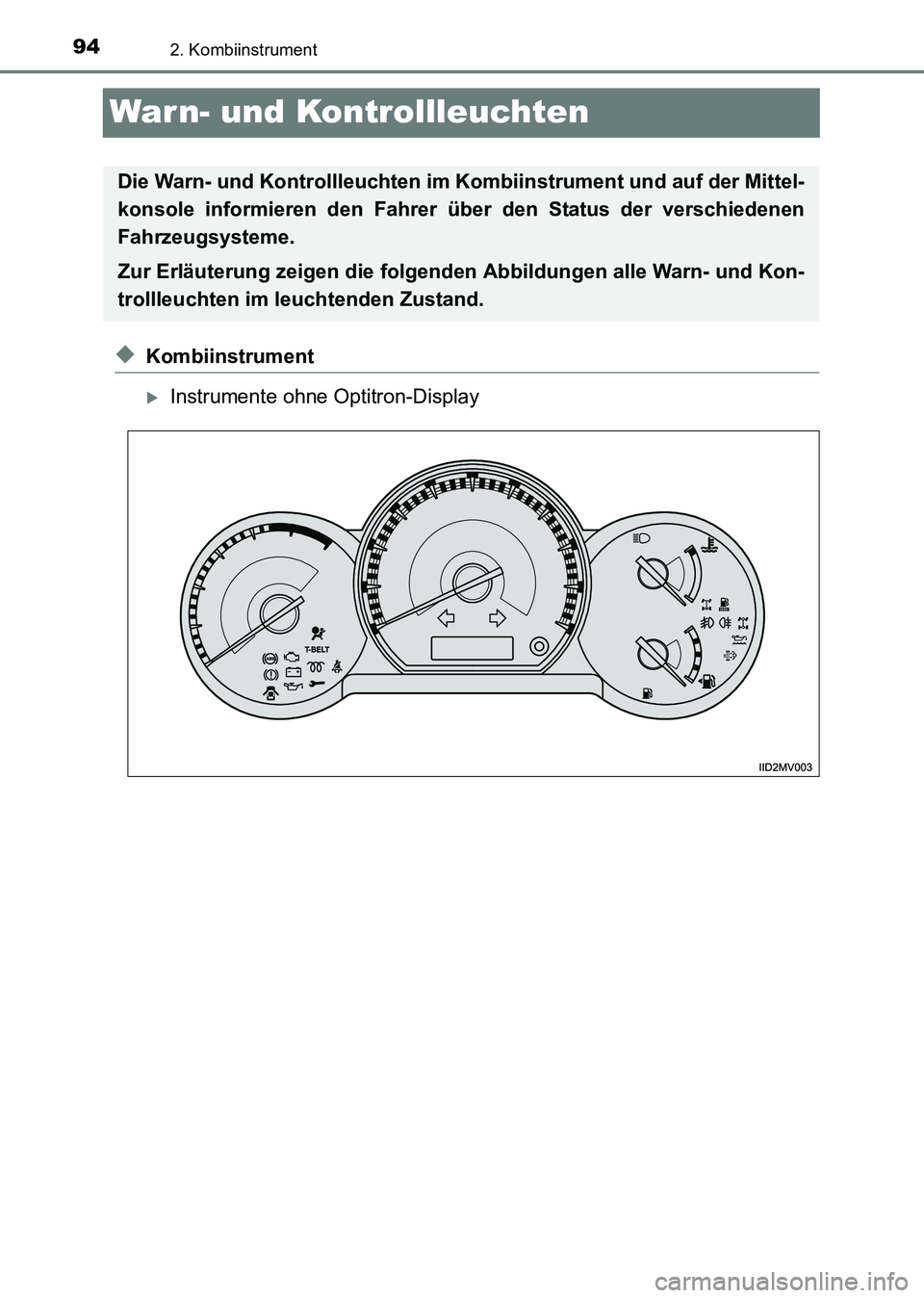

War n- und Kontrollleuchten
◆Kombiinstrument
XInstrumente ohne Optitron-Display
Die Warn- und Kontrollleuchten im Kombiinstrument und auf der Mittel-
konsole informieren den Fahrer über den Status der verschiedenen
Fahrzeugsysteme.
Zur Erläuterung zeigen die folgenden Abbildungen alle Warn- und Kon-
trollleuchten im leuchtenden Zustand.
HILUX_OM_OM71214M_(EM).book Page 94 Friday, May 9, 2014 7:16 PM

952. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71214M_(EM)

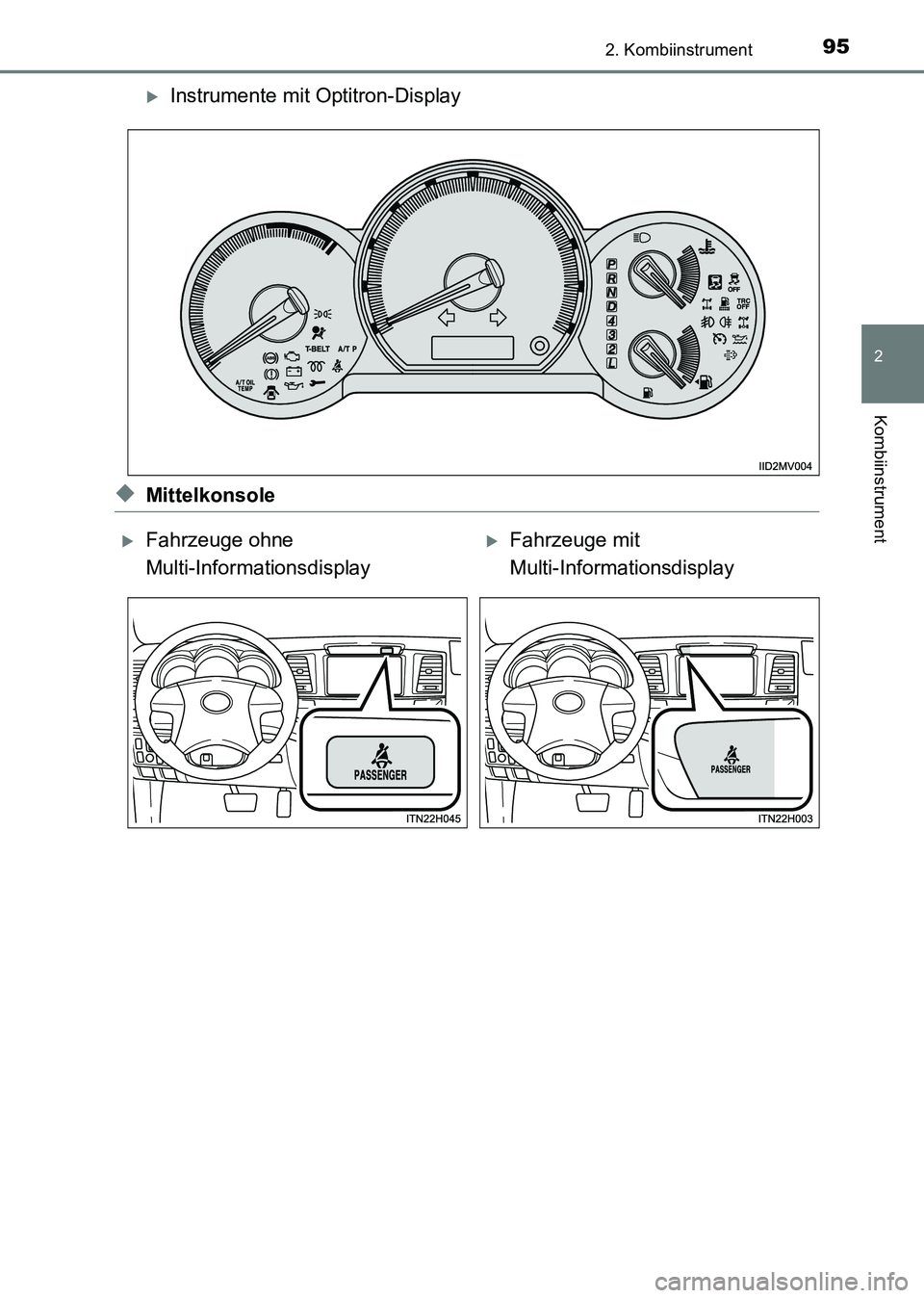

XInstrumente mit Optitron-Display
◆Mittelkonsole
XFahrzeuge ohne
Multi-InformationsdisplayXFahrzeuge mit
Multi-Informationsdisplay
HILUX_OM_OM71214M_(EM).book Page 95 Friday, May 9, 2014 7:16 PM

962. Kombiinstrument
HILUX_OM_OM71214M_(EM)

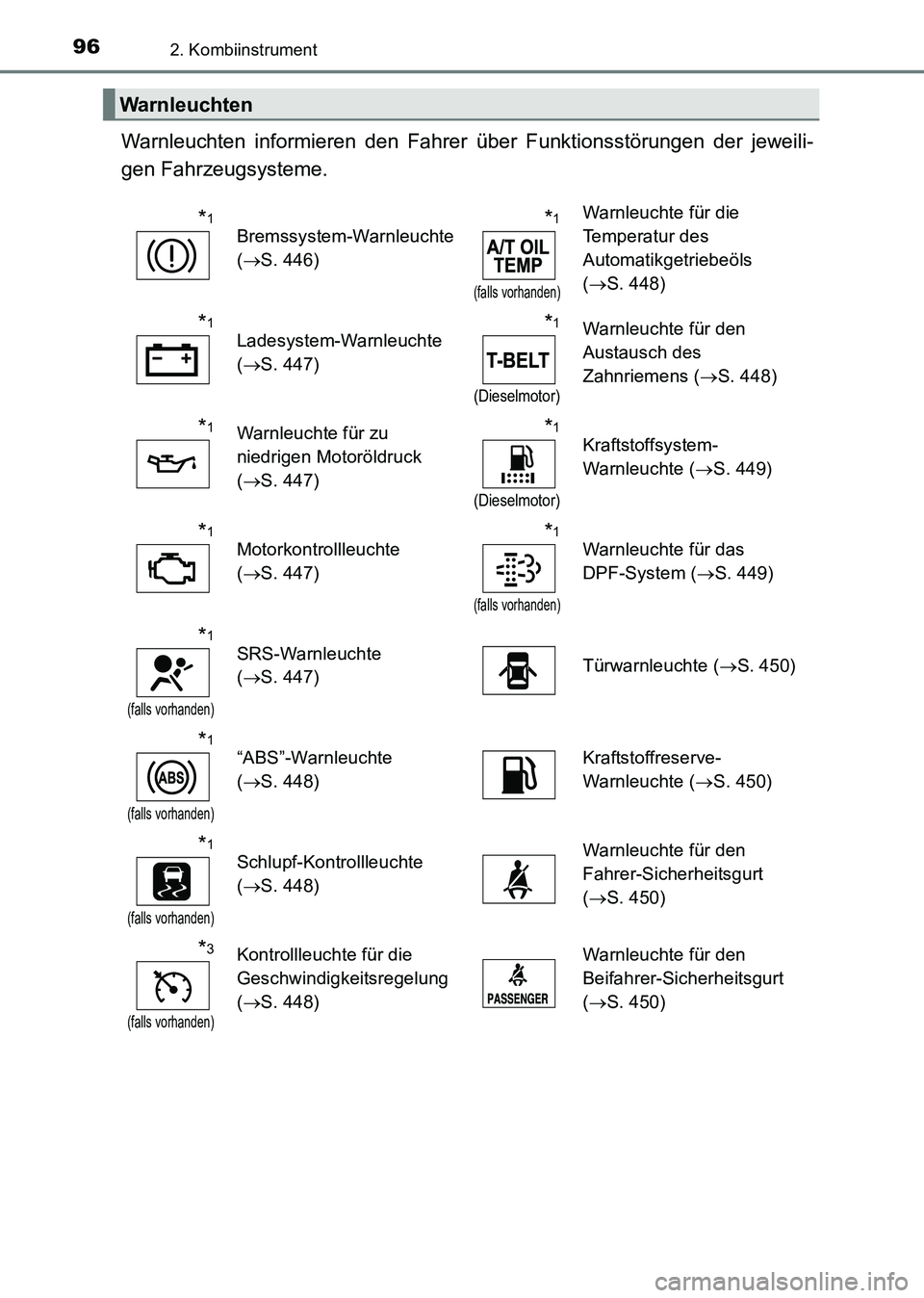

Warnleuchten informieren den Fahrer über Funktionsstörungen der jeweili-
gen Fahrzeugsysteme.
Warnleuchten
*1Bremssystem-Warnleuchte
( → S. 446)*1
(falls vorhanden)
Warnleuchte für die
Temperatur des
Automatikgetriebeöls
(→ S. 448)
*1Ladesystem-Warnleuchte
(→ S. 447)*1
(Dieselmotor)
Warnleuchte für den
Austausch des
Zahnriemens ( →S. 448)
*1Warnleuchte für zu
niedrigen Motoröldruck
(→ S. 447)*1
(Dieselmotor)
Kraftstoffsystem-
Warnleuchte ( →S. 449)
*1Motorkontrollleuchte
(→ S. 447)*1
(falls vorhanden)
Warnleuchte für das
DPF-System ( →S. 449)
*1
(falls vorhanden)
SRS-Warnleuchte
(→ S. 447)Türwarnleuchte ( →S. 450)
*1
(falls vorhanden)
“ABS”-Warnleuchte
(→ S. 448)Kraftstoffreserve-
Warnleuchte ( →S. 450)
*1
(falls vorhanden)
Schlupf-Kontrollleuchte
(→ S. 448)Warnleuchte für den
Fahrer-Sicherheitsgurt
(→ S. 450)
*3
(falls vorhanden)
Kontrollleuchte für die
Geschwindigkeitsregelung
(→ S. 448)Warnleuchte für den
Beifahrer-Sicherheitsgurt
(→ S. 450)
HILUX_OM_OM71214M_(EM).book Page 96 Friday, May 9, 2014 7:16 PM

972. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71214M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter auf “ON” gestellt wird, umanzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem
Starten des Motors oder nach einigen Sekunden. Wenn eine Leuchte nicht auf-
leuchtet oder die Leuchten nicht wieder erlöschen, kann eine Funktionsstörung
eines Systems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen.
*2: Die Leuchte blinkt, um eine Störung anzuzeigen.
*3: Die Leuchte leuchtet gelb (außer Russland und Ukraine) oder blinkt (Russland undUkraine), um eine Funktionsstörung anzuzeigen.

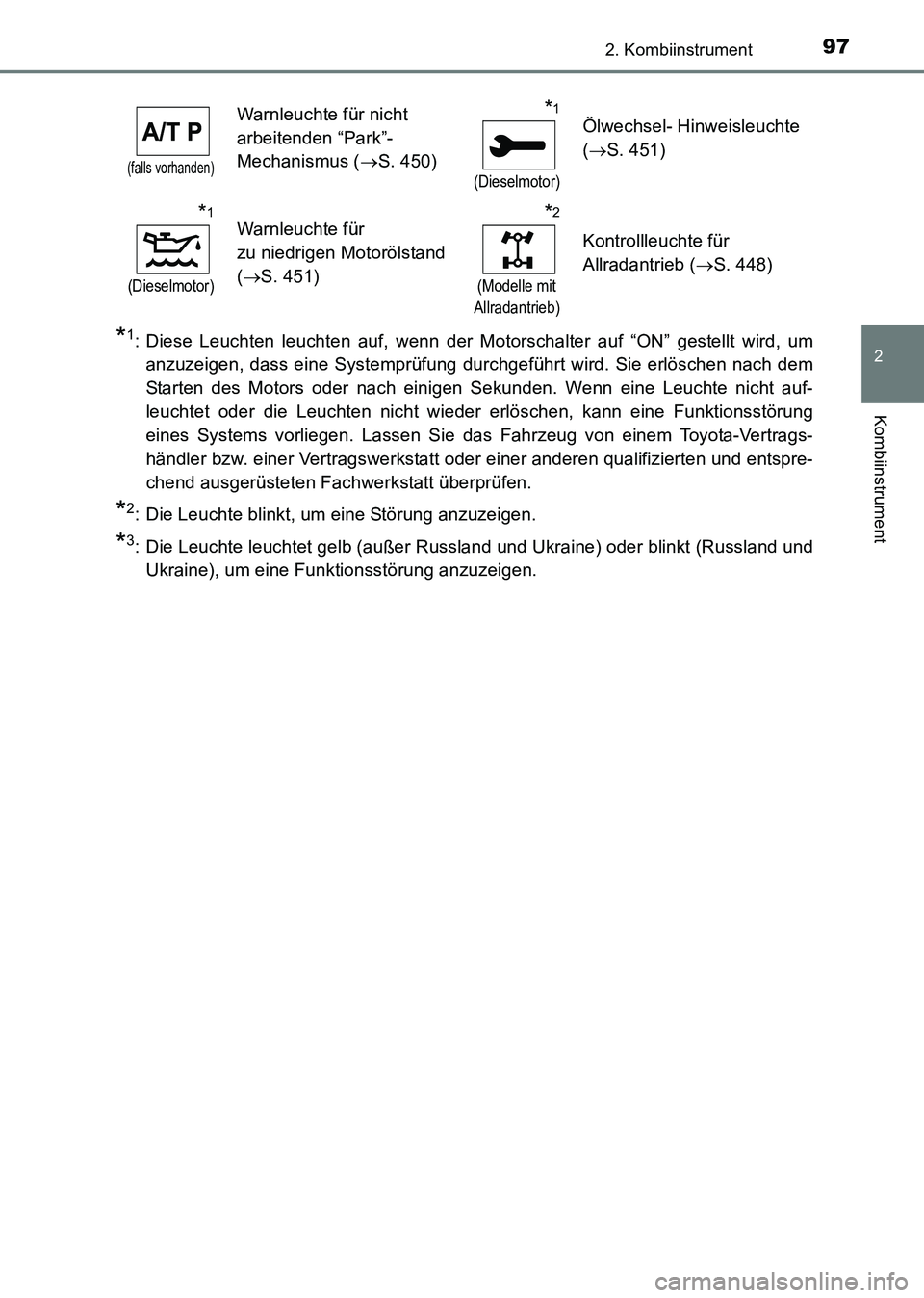

(falls vorhanden)
Warnleuchte für nicht
arbeitenden “Park”-
Mechanismus ( →S. 450)*1
(Dieselmotor)
Ölwechsel- Hinweisleuchte
(→ S. 451)
*1
(Dieselmotor)
Warnleuchte für
zu niedrigen Motorölstand
(→ S. 451)*2
(Modelle mit
Allradantrieb)
Kontrollleuchte für
Allradantrieb ( →S. 448)
HILUX_OM_OM71214M_(EM).book Page 97 Friday, May 9, 2014 7:16 PM

982. Kombiinstrument
HILUX_OM_OM71214M_(EM)

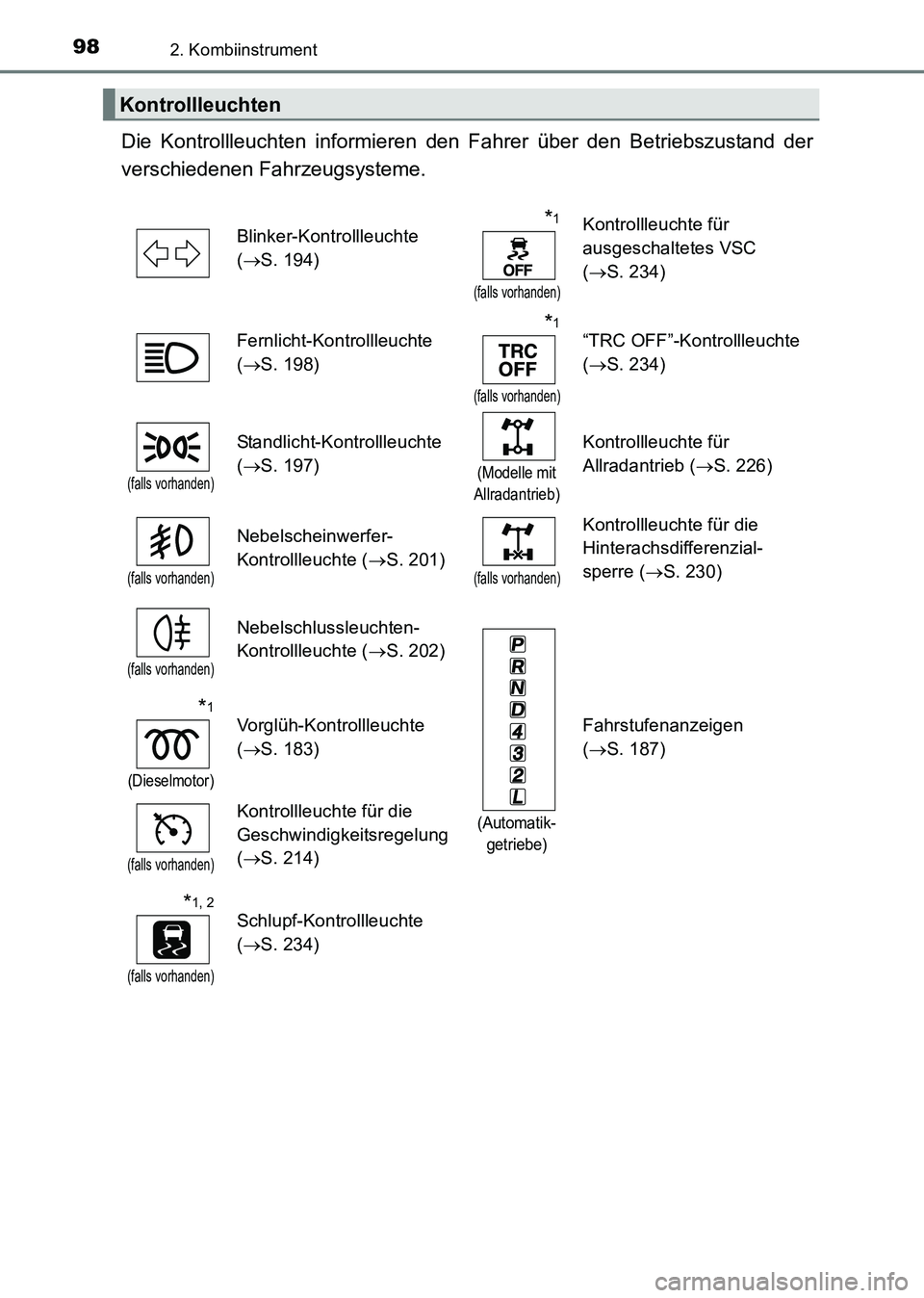

Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
Kontrollleuchten
Blinker-Kontrollleuchte
( → S. 194)*1
(falls vorhanden)
Kontrollleuchte für
ausgeschaltetes VSC
(→ S. 234)
Fernlicht-Kontrollleuchte
( → S. 198)
*1
(falls vorhanden)
“TRC OFF”-Kontrollleuchte
(→ S. 234)
(falls vorhanden)
Standlicht-Kontrollleuchte
(→ S. 197)
(Modelle mit
Allradantrieb)
Kontrollleuchte für
Allradantrieb ( →S. 226)
(falls vorhanden)
Nebelscheinwerfer-
Kontrollleuchte ( →S. 201)
(falls vorhanden)
Kontrollleuchte für die
Hinterachsdifferenzial-
sperre ( →S. 230)
(falls vorhanden)
Nebelschlussleuchten-
Kontrollleuchte ( →S. 202)
(Automatik-
getriebe)
Fahrstufenanzeigen
(→ S. 187)*1
(Dieselmotor)
Vorglüh-Kontrollleuchte
(→ S. 183)
(falls vorhanden)
Kontrollleuchte für die
Geschwindigkeitsregelung
(→ S. 214)
*1, 2
(falls vorhanden)
Schlupf-Kontrollleuchte
(→ S. 234)
HILUX_OM_OM71214M_(EM).book Page 98 Friday, May 9, 2014 7:16 PM

992. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71214M_(EM)

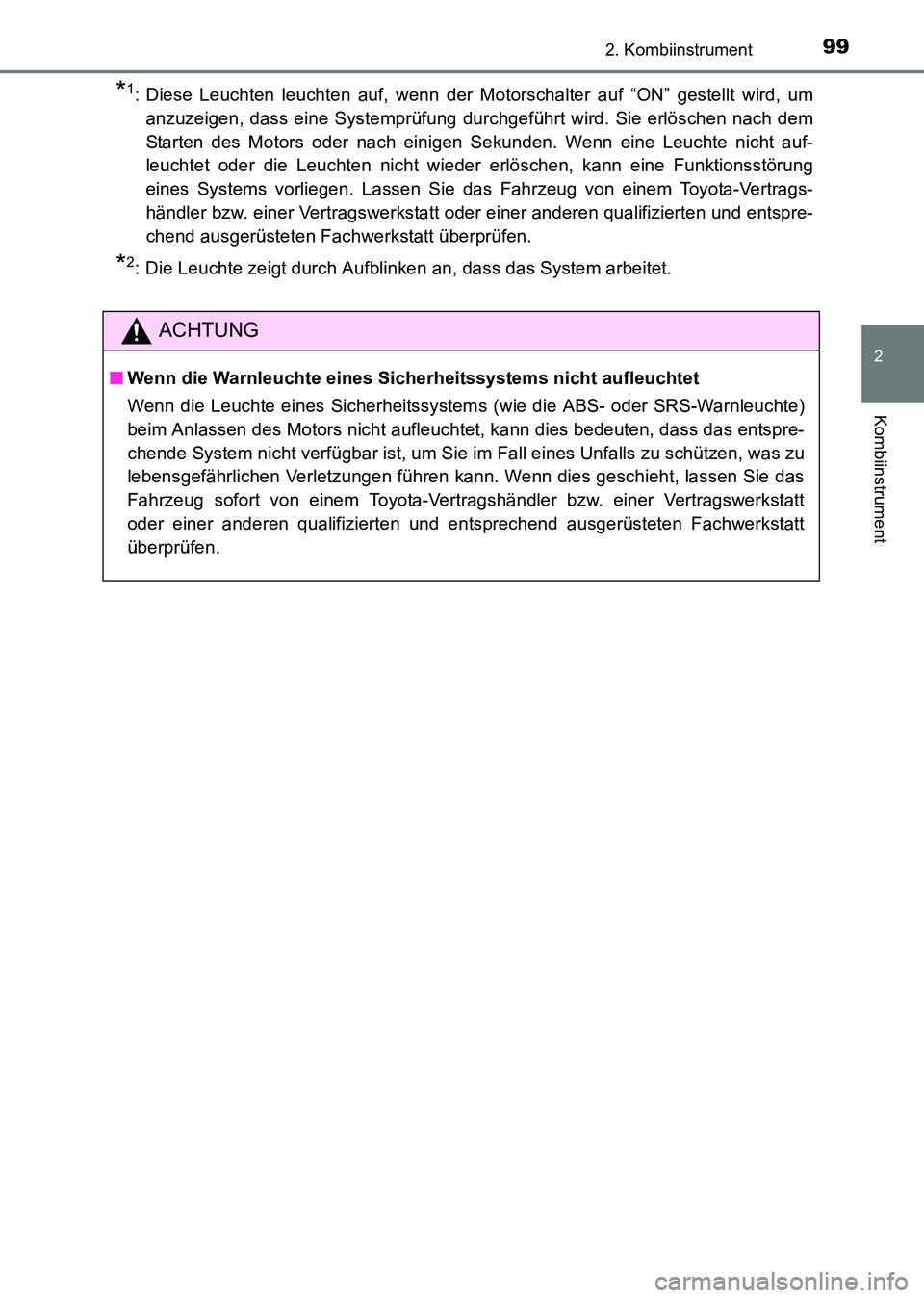

*1: Diese Leuchten leuchten auf, wenn der Motorschalter auf “ON” gestellt wird, umanzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem
Starten des Motors oder nach einigen Sekunden. Wenn eine Leuchte nicht auf-
leuchtet oder die Leuchten nicht wieder erlöschen, kann eine Funktionsstörung
eines Systems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
ACHTUNG
■ Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Leuchte eines Sicherheitssystem s (wie die ABS- oder SRS-Warnleuchte)
beim Anlassen des Motors nicht aufleuchtet, kann dies bedeuten, dass das entspre-
chende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen, was zu
lebensgefährlichen Verletzungen führen kann. Wenn dies geschieht, lassen Sie das
Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
HILUX_OM_OM71214M_(EM).book Page 99 Friday, May 9, 2014 7:16 PM

1002. Kombiinstrument
HILUX_OM_OM71214M_(EM)

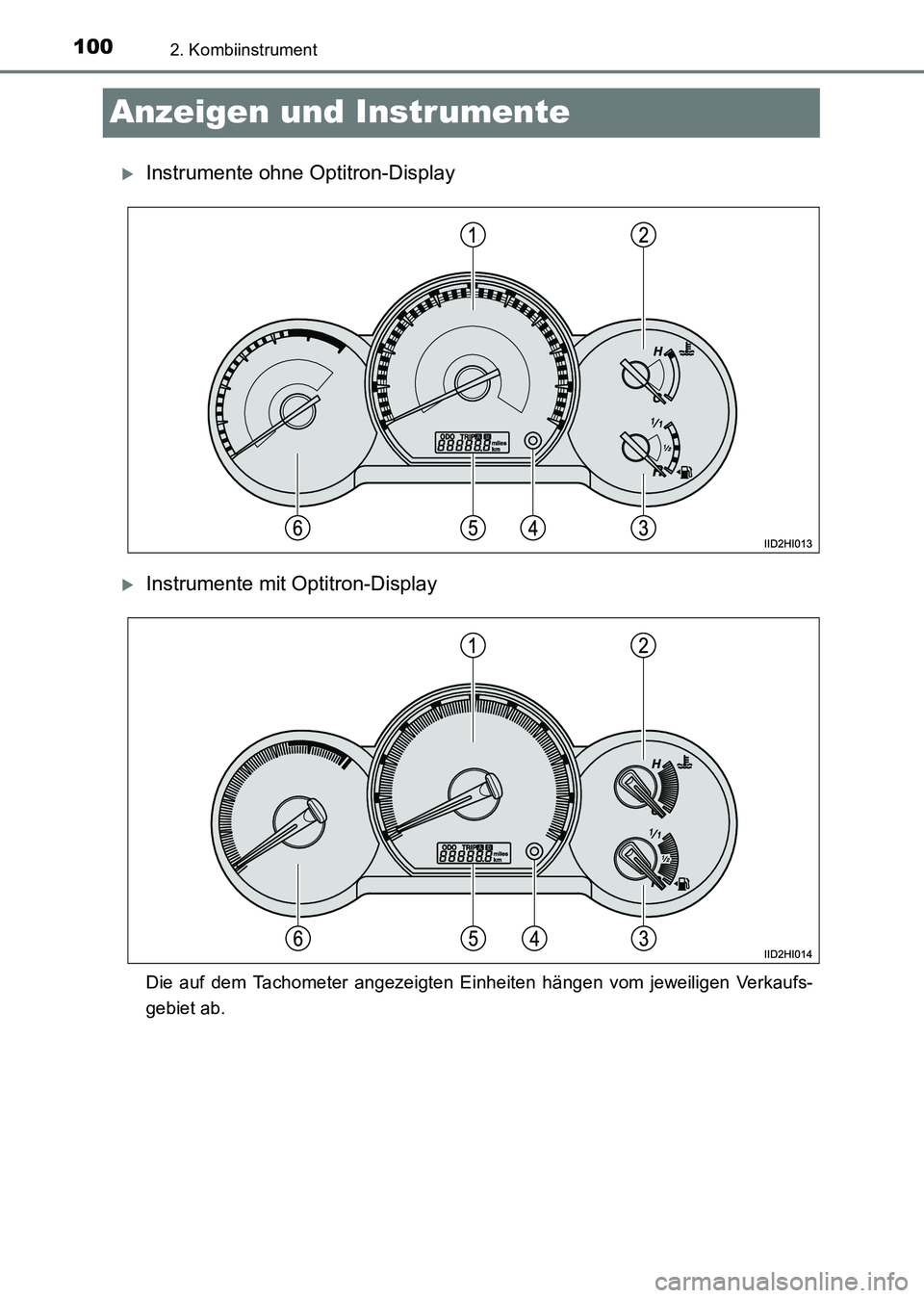

Anzeigen und Instrumente
XInstrumente ohne Optitron-Display
XInstrumente mit Optitron-Display
Die auf dem Tachometer angezeigten Einheiten hängen vom jeweiligen Verkaufs-
gebiet ab.
