3816-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)

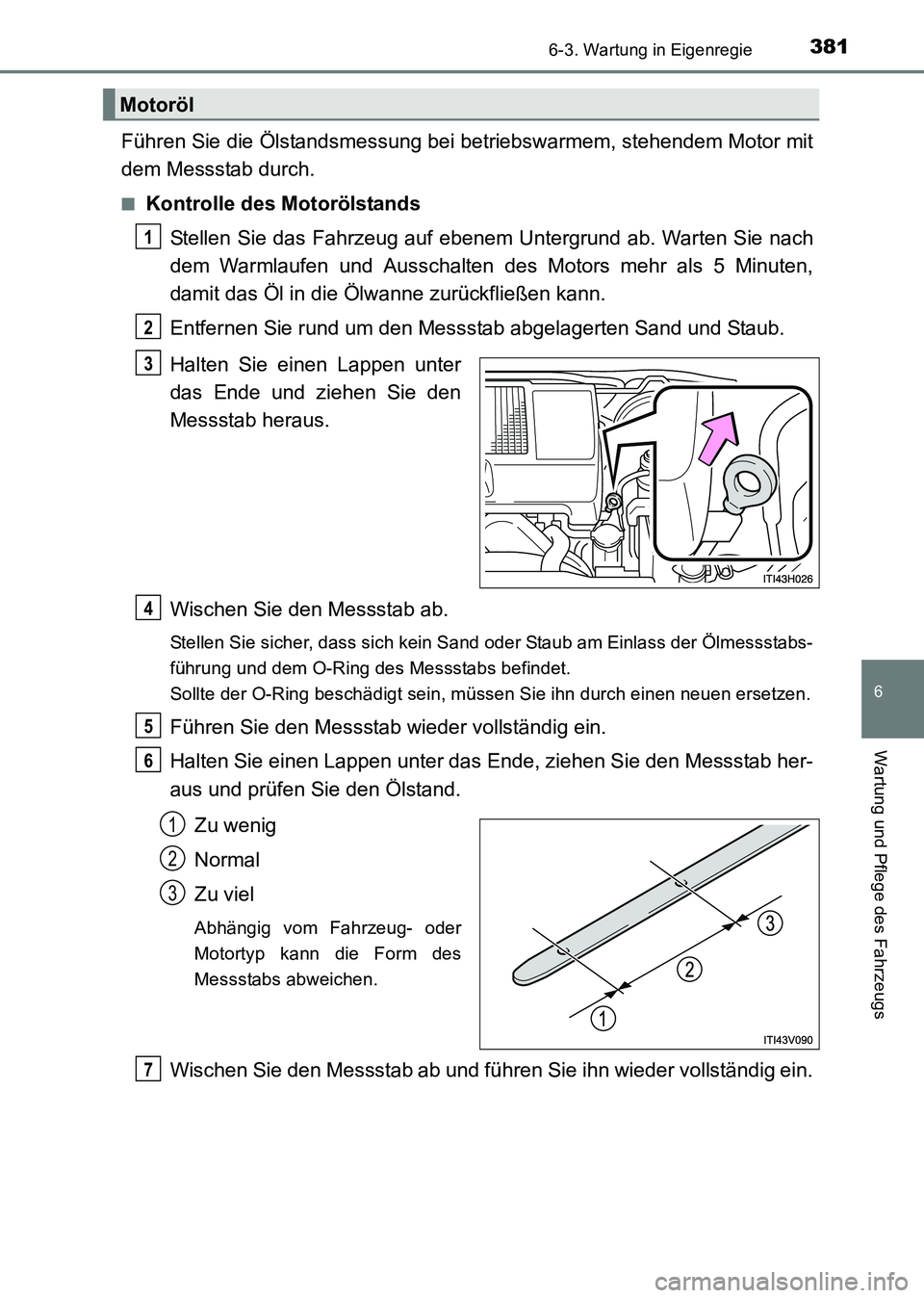

Führen Sie die Ölstandsmessung bei betriebswarmem, stehendem Motor mit
dem Messstab durch.
■Kontrolle des MotorölstandsStellen Sie das Fahrzeug auf ebenem Untergrund ab. Warten Sie nach
dem Warmlaufen und Ausschalten des Motors mehr als 5 Minuten,
damit das Öl in die Ölwanne zurückfließen kann.
Entfernen Sie rund um den Messstab abgelagerten Sand und Staub.
Halten Sie einen Lappen unter
das Ende und ziehen Sie den
Messstab heraus.
Wischen Sie den Messstab ab.
Stellen Sie sicher, dass sich kein Sand oder Staub am Einlass der Ölmessstabs-
führung und dem O-Ring des Messstabs befindet.
Sollte der O-Ring beschädigt sein, müssen Sie ihn durch einen neuen ersetzen.
Führen Sie den Messstab wieder vollständig ein.
Halten Sie einen Lappen unter das Ende, ziehen Sie den Messstab her-
aus und prüfen Sie den Ölstand.
Zu wenig
Normal
Zu viel
Abhängig vom Fahrzeug- oder
Motortyp kann die Form des
Messstabs abweichen.
Wischen Sie den Messstab ab und führen Sie ihn wieder vollständig ein.
Motoröl
1
2
3
4
5
6
1
2
3
7
HILUX_OM_OM71214M_(EM).book Page 381 Friday, May 9, 2014 7:1 6 PM

3826-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)■

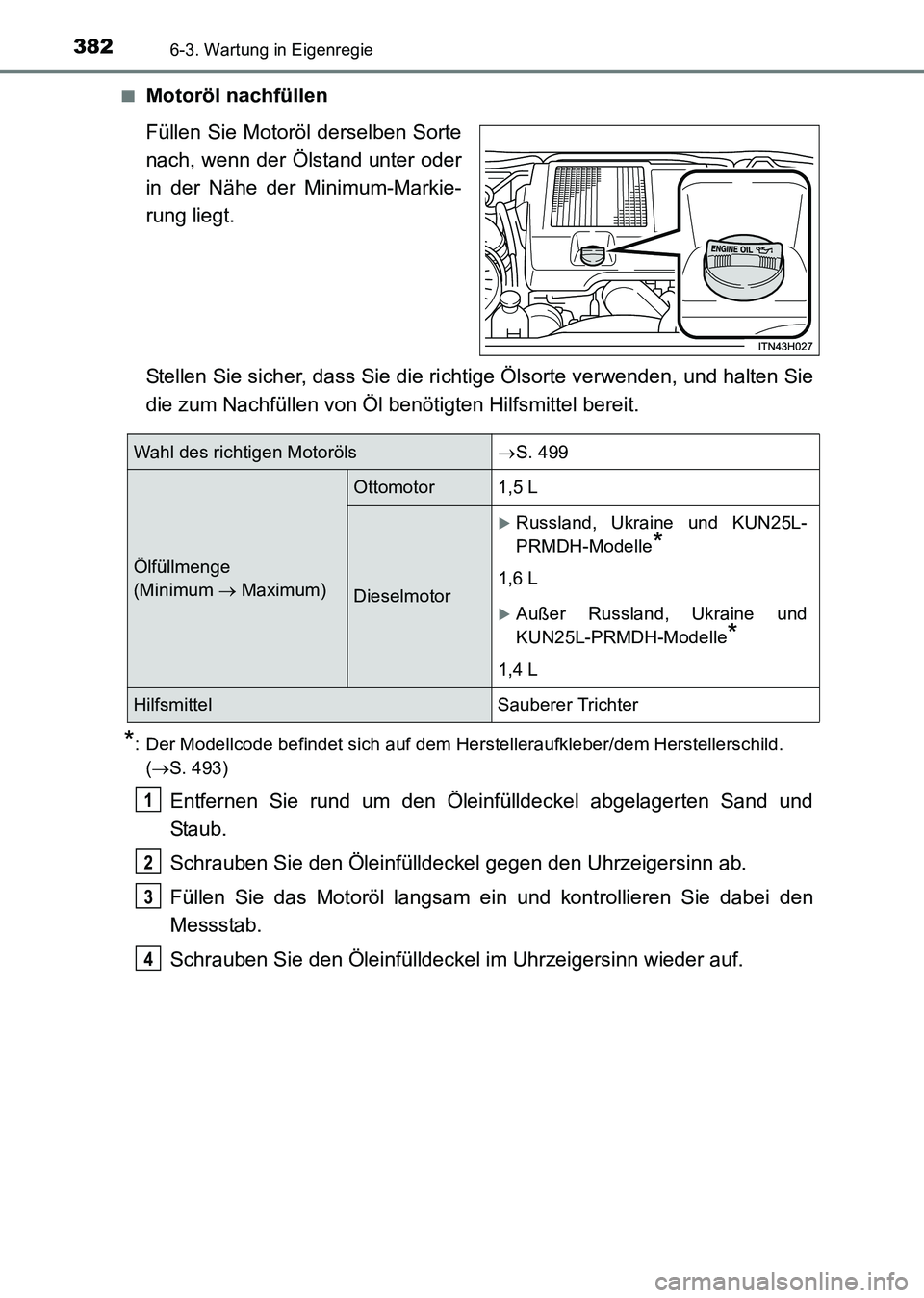

Motoröl nachfüllen
Füllen Sie Motoröl derselben Sorte
nach, wenn der Ölstand unter oder
in der Nähe der Minimum-Markie-
rung liegt.
Stellen Sie sicher, dass Sie die ri
chtige Ölsorte verwenden, und halten Sie
die zum Nachfüllen von Öl benötigten Hilfsmittel bereit.
*: Der Modellcode befindet sich auf dem Herstelleraufkleber/dem Herstellerschild. (→ S. 493)
Entfernen Sie rund um den Öleinfülldeckel abgelagerten Sand und
Staub.
Schrauben Sie den Öleinfülldeckel gegen den Uhrzeigersinn ab.
Füllen Sie das Motoröl langsam ein und kontrollieren Sie dabei den
Messstab.
Schrauben Sie den Öleinfülldeckel im Uhrzeigersinn wieder auf.
Wahl des richtigen Motoröls→S. 499
Ölfüllmenge
(Minimum → Maximum)
Ottomotor 1,5 L
Dieselmotor
XRussland, Ukraine und KUN25L-
PRMDH-Modelle
*
1,6 L
XAußer Russland, Ukraine und
KUN25L-PRMDH-Modelle
*
1,4 L
Hilfsmittel Sauberer Trichter
1
2
3
4
HILUX_OM_OM71214M_(EM).book Page 382 Friday, May 9, 2014 7:1 6 PM

3836-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)

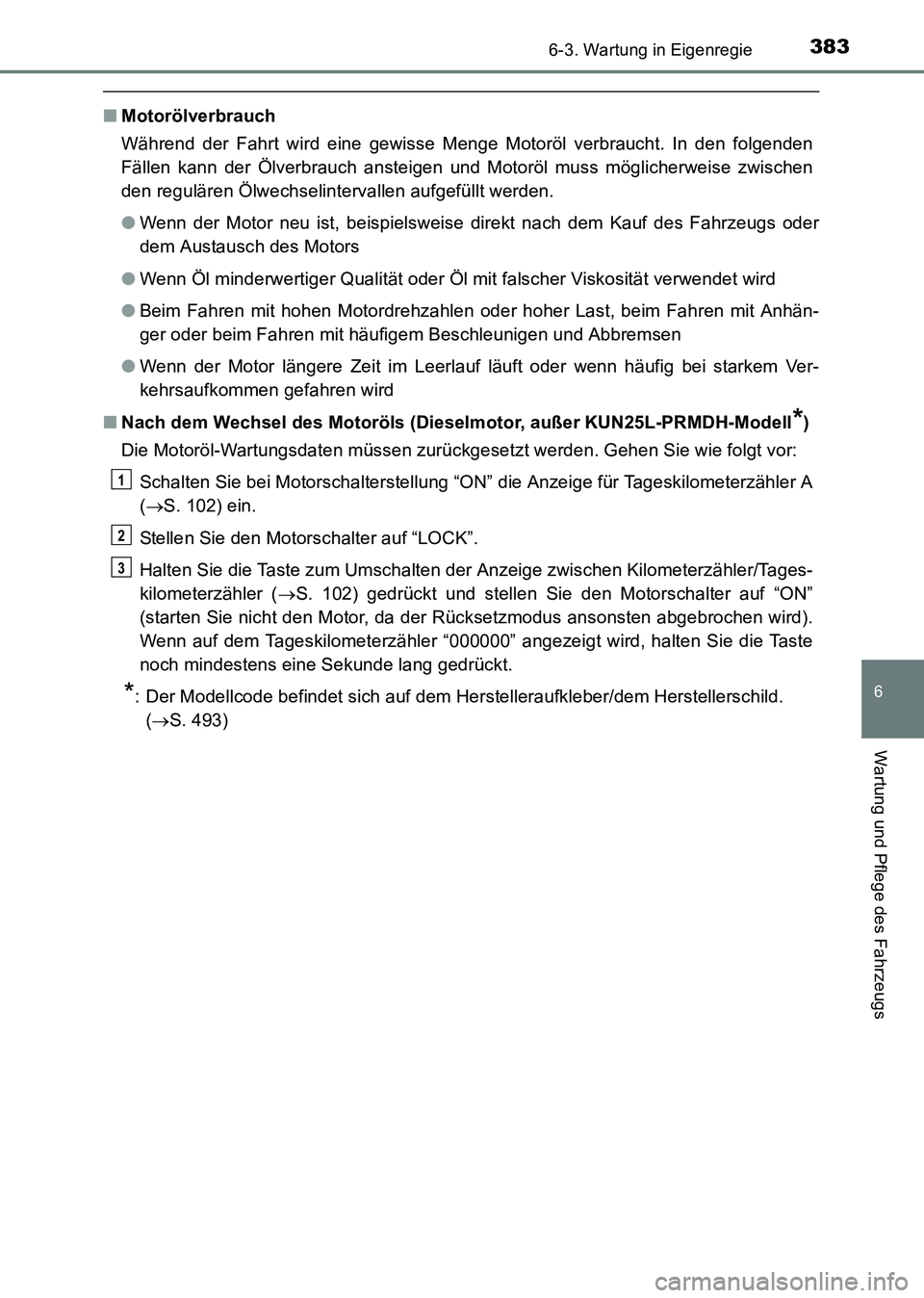

■Motorölverbrauch
Während der Fahrt wird eine gewisse Menge Motoröl verbraucht. In den folgenden
Fällen kann der Ölverbrauch ansteigen und Motoröl muss möglicherweise zwischen
den regulären Ölwechselintervallen aufgefüllt werden.
●Wenn der Motor neu ist, beispielsweise direkt nach dem Kauf des Fahrzeugs oder
dem Austausch des Motors
● Wenn Öl minderwertiger Qualität oder Öl mit falscher Viskosität verwendet wird
● Beim Fahren mit hohen Motordrehzahlen oder hoher Last, beim Fahren mit Anhän-
ger oder beim Fahren mit häufigem Beschleunigen und Abbremsen
● Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig bei starkem Ver-
kehrsaufkommen gefahren wird
■ Nach dem Wechsel des Motoröls (Dieselmotor, außer KUN25L-PRMDH-Modell
*)
Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. Gehen Sie wie folgt vor:
Schalten Sie bei Motorschalterstellung “ON” die Anzeige für Tageskilometerzähler A
(→ S. 102) ein.
Stellen Sie den Motorschalter auf “LOCK”.
Halten Sie die Taste zum Umschalten der Anzeige zwischen Kilometerzähler/Tages-
kilometerzähler ( →S. 102) gedrückt und stellen Sie den Motorschalter auf “ON”
(starten Sie nicht den Motor, da der Rücksetzmodus ansonsten abgebrochen wird).
Wenn auf dem Tageskilometerzähler “000000” angezeigt wird, halten Sie die Taste
noch mindestens eine Sekunde lang gedrückt.
*: Der Modellcode befindet sich auf dem Herstelleraufkleber/dem Herstellerschild. (→ S. 493)
1
2
3
HILUX_OM_OM71214M_(EM).book Page 383 Friday, May 9, 2014 7:1 6 PM

3846-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)

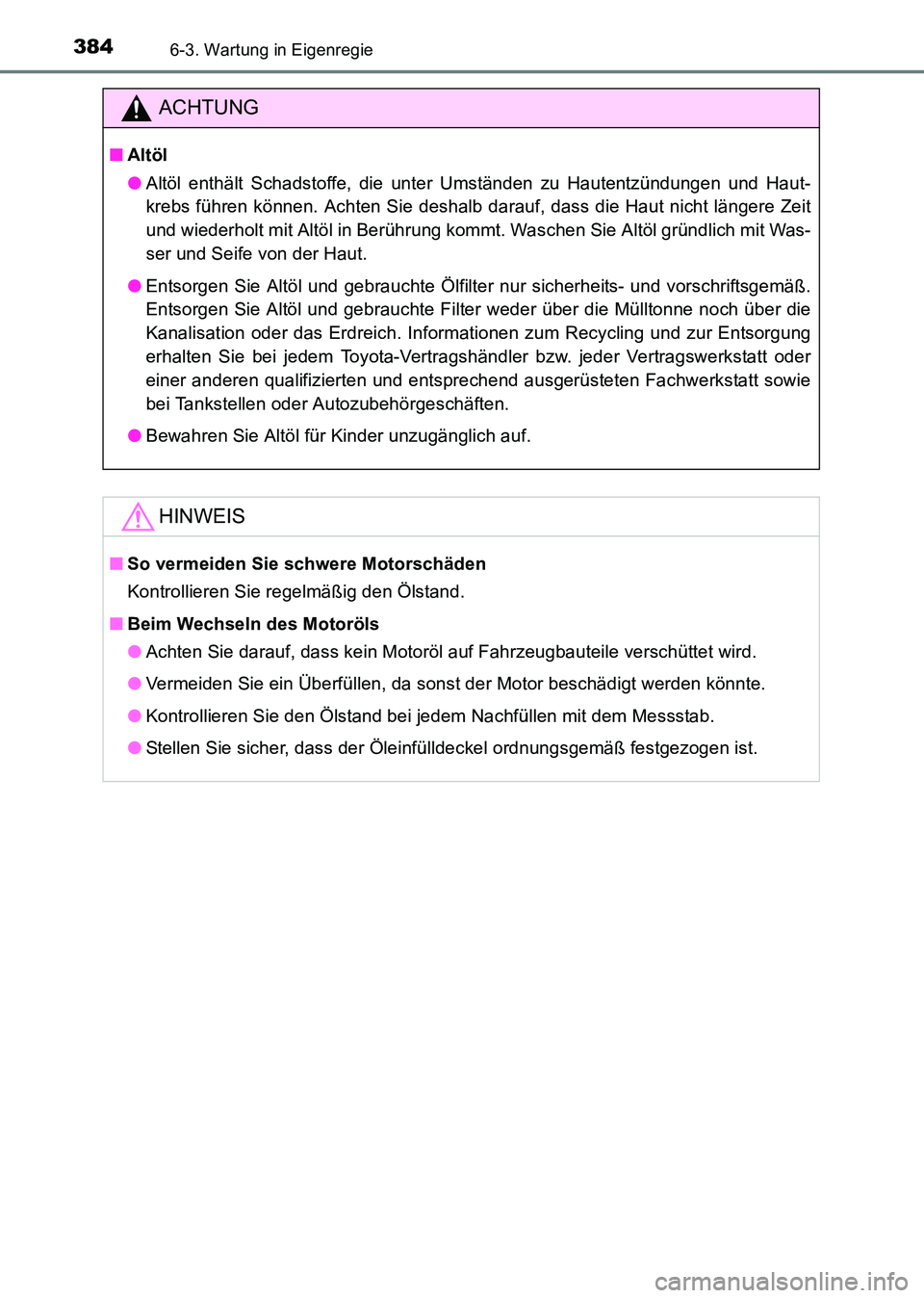

ACHTUNG
■Altöl
●Altöl enthält Schadstoffe, die unter Umständen zu Hautentzündungen und Haut-
krebs führen können. Achten Sie deshalb darauf, dass die Haut nicht längere Zeit
und wiederholt mit Altöl in Berührung kommt. Waschen Sie Altöl gründlich mit Was-
ser und Seife von der Haut.
● Entsorgen Sie Altöl und gebrauchte Ölfilter nur sicherheits- und vorschriftsgemäß.
Entsorgen Sie Altöl und gebrauchte Filter weder über die Mülltonne noch über die
Kanalisation oder das Erdreich. Informationen zum Recycling und zur Entsorgung
erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie
bei Tankstellen oder Autozubehörgeschäften.
● Bewahren Sie Altöl für Kinder unzugänglich auf.
HINWEIS
■So vermeiden Sie schwere Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Wechseln des Motoröls
●Achten Sie darauf, dass kein Motoröl auf Fahrzeugbauteile verschüttet wird.
● Vermeiden Sie ein Überfüllen, da sonst der Motor beschädigt werden könnte.
● Kontrollieren Sie den Ölstand bei jedem Nachfüllen mit dem Messstab.
● Stellen Sie sicher, dass der Öleinfülldeckel ordnungsgemäß festgezogen ist.
HILUX_OM_OM71214M_(EM).book Page 384 Friday, May 9, 2014 7:1 6 PM

3856-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)

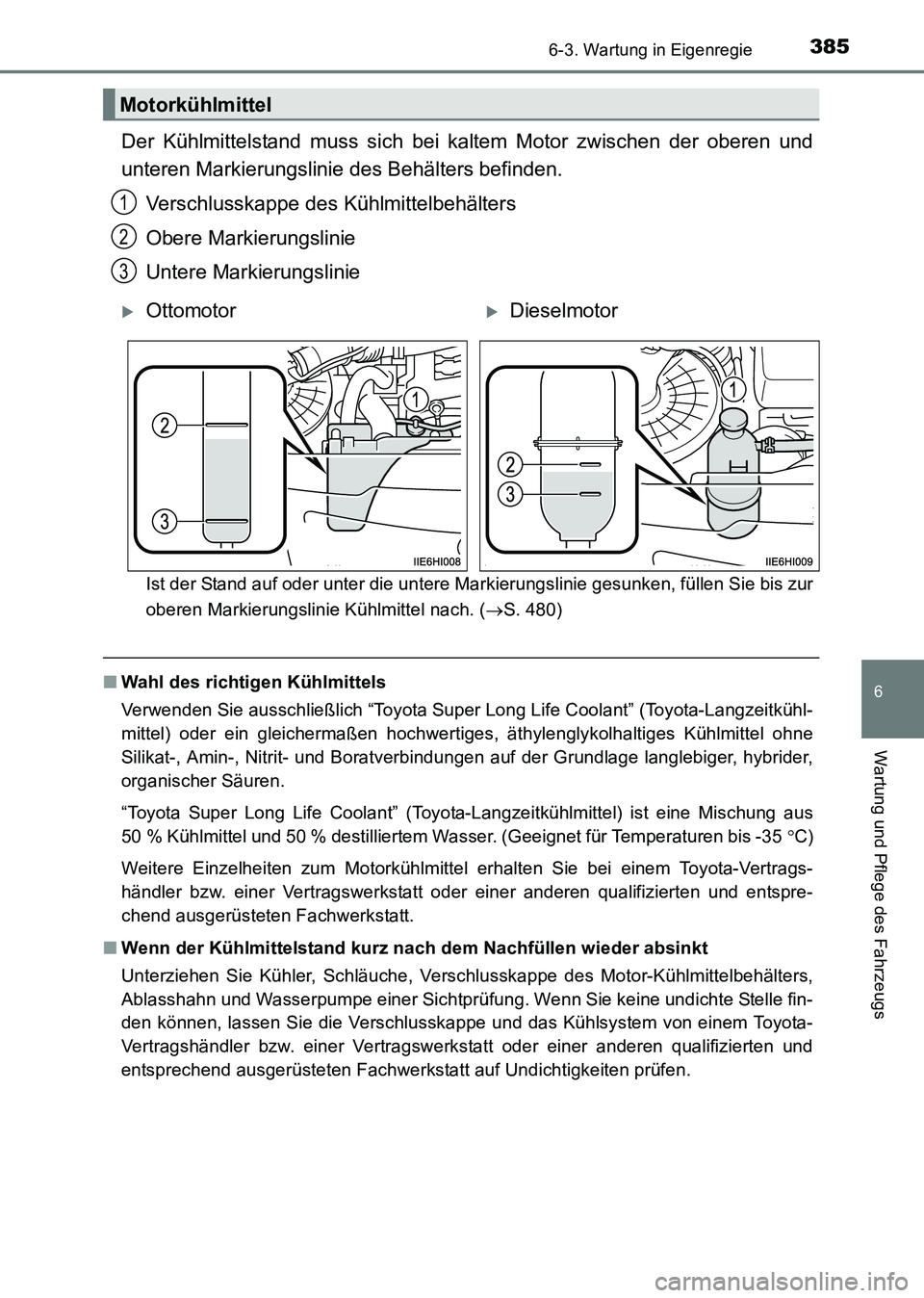

Der Kühlmittelstand muss sich bei kaltem Motor zwischen der oberen und
unteren Markierungslinie des Behälters befinden.Verschlusskappe des Kühlmittelbehälters
Obere Markierungslinie
Untere Markierungslinie
Ist der Stand auf oder unter die untere Markierungslinie gesunken, füllen Sie bis zur
oberen Markierungslinie Kühlmittel nach. ( →S. 480)
■ Wahl des richtigen Kühlmittels
Verwenden Sie ausschließlich “Toyota Super Long Life Coolant” (Toyota-Langzeitkühl-
mittel) oder ein gleichermaßen hochwertiges, äthylenglykolhaltiges Kühlmittel ohne
Silikat-, Amin-, Nitrit- und Boratverbindungen auf der Grundlage langlebiger, hybrider,
organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel) ist eine Mischung aus
50 % Kühlmittel und 50 % destilliertem Wasser. (Geeignet für Temperaturen bis -35 °C)
Weitere Einzelheiten zum Motorkühlmittel erhalten Sie bei einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt.
■ Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt
Unterziehen Sie Kühler, Schläuche, Verschlusskappe des Motor-Kühlmittelbehälters,
Ablasshahn und Wasserpumpe einer Sichtprüfung. Wenn Sie keine undichte Stelle fin-
den können, lassen Sie die Verschlusskappe und das Kühlsystem von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt auf Undichtigkeiten prüfen.
Motorkühlmittel
1
2
3
XOttomotorXDieselmotor
HILUX_OM_OM71214M_(EM).book Page 385 Friday, May 9, 2014 7:1 6 PM

3866-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)

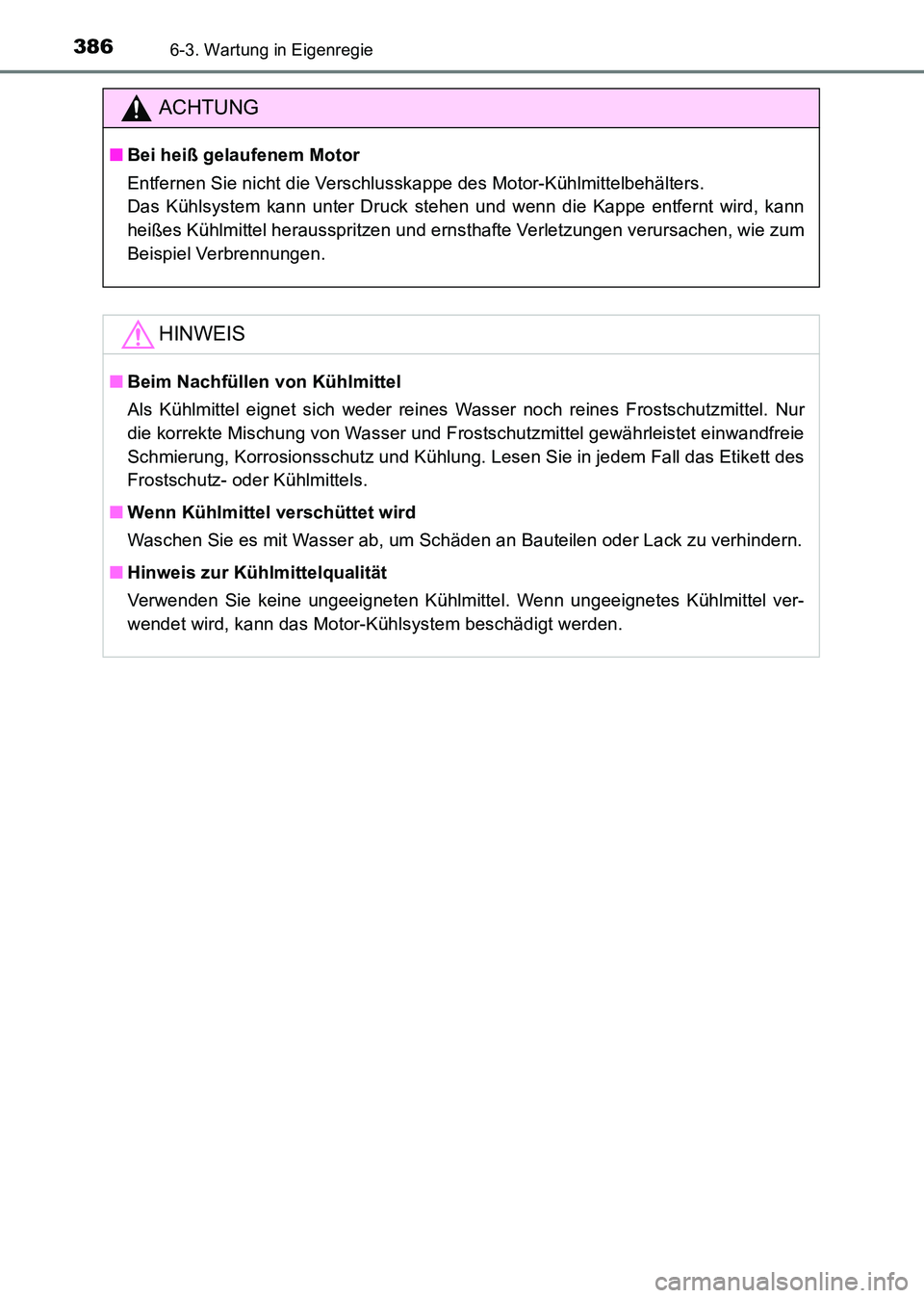

ACHTUNG
■Bei heiß gelaufenem Motor
Entfernen Sie nicht die Verschlusskappe des Motor-Kühlmittelbehälters.
Das Kühlsystem kann unter Druck stehen und wenn die Kappe entfernt wird, kann
heißes Kühlmittel herausspritzen und ernsthafte Verletzungen verursachen, wie zum
Beispiel Verbrennungen.
HINWEIS
■Beim Nachfüllen von Kühlmittel
Als Kühlmittel eignet sich weder reines Wasser noch reines Frostschutzmittel. Nur
die korrekte Mischung von Wasser und Frostschutzmittel gewährleistet einwandfreie
Schmierung, Korrosionsschutz und Kühlung. Lesen Sie in jedem Fall das Etikett des
Frostschutz- oder Kühlmittels.
■ Wenn Kühlmittel verschüttet wird
Waschen Sie es mit Wasser ab, um Schäden an Bauteilen oder Lack zu verhindern.
■ Hinweis zur Kühlmittelqualität
Verwenden Sie keine ungeeigneten Kühlmittel. Wenn ungeeignetes Kühlmittel ver-
wendet wird, kann das Motor-Kühlsystem beschädigt werden.
HILUX_OM_OM71214M_(EM).book Page 386 Friday, May 9, 2014 7:1 6 PM

3876-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)

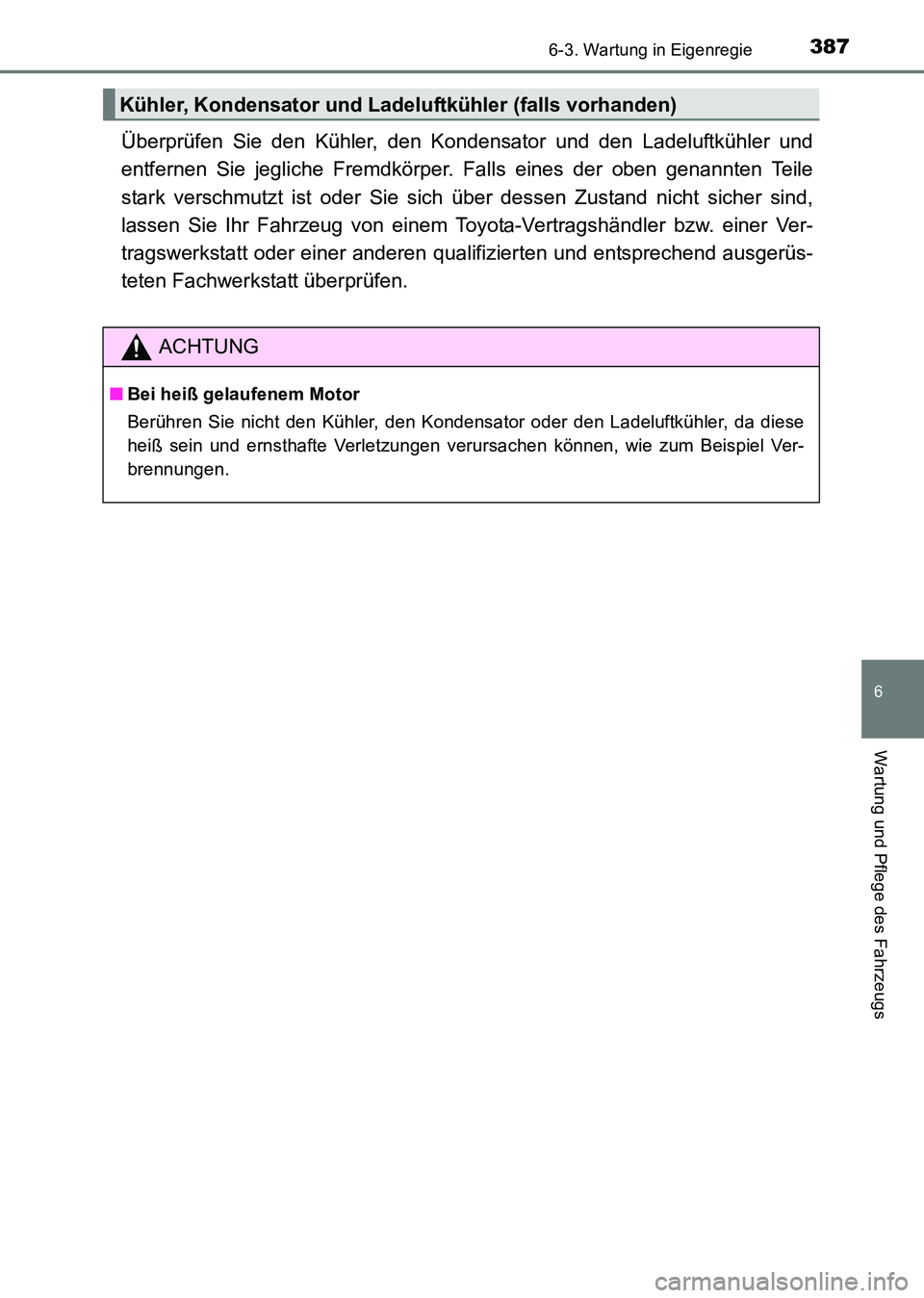

Überprüfen Sie den Kühler, den Kondensator und den Ladeluftkühler und
entfernen Sie jegliche Fremdkörper. Falls eines der oben genannten Teile
stark verschmutzt ist oder Sie sich über dessen Zustand nicht sicher sind,
lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüs-
teten Fachwerkstatt überprüfen.
Kühler, Kondensator und Ladeluftkühler (falls vorhanden)
ACHTUNG
■ Bei heiß gelaufenem Motor
Berühren Sie nicht den Kühler, den Kondensator oder den Ladeluftkühler, da diese
heiß sein und ernsthafte Verletzungen verursachen können, wie zum Beispiel Ver-
brennungen.
HILUX_OM_OM71214M_(EM).book Page 387 Friday, May 9, 2014 7:1 6 PM

3886-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)

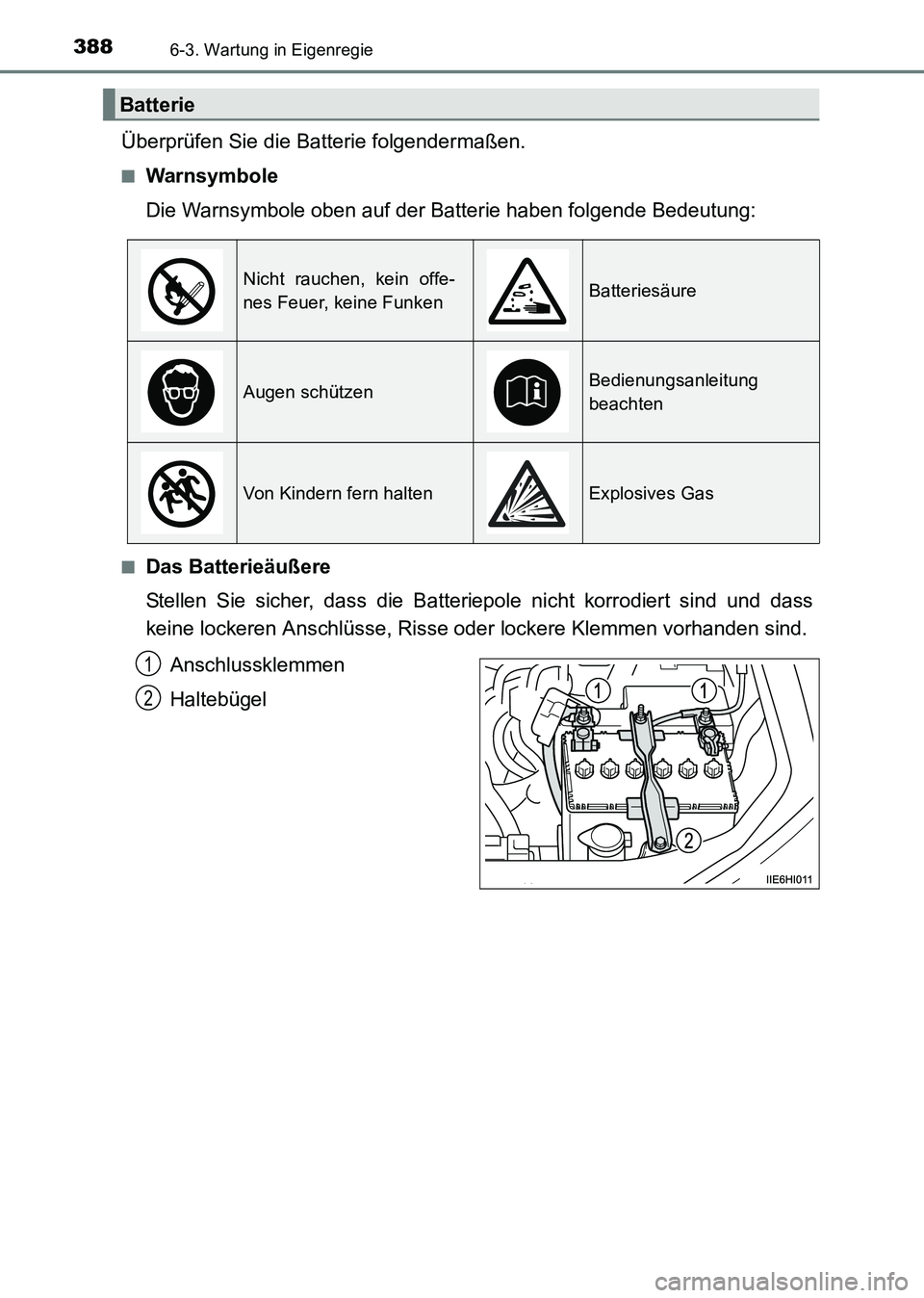

Überprüfen Sie die Batterie folgendermaßen.
■Warnsymbole
Die Warnsymbole oben auf der Batterie haben folgende Bedeutung:
■Das Batterieäußere
Stellen Sie sicher, dass die Batteriepole nicht korrodiert sind und dass
keine lockeren Anschlüsse, Risse oder lockere Klemmen vorhanden sind.Anschlussklemmen
Haltebügel
Batterie
Nicht rauchen, kein offe-
nes Feuer, keine FunkenBatteriesäure
Augen schützenBedienungsanleitung
beachten
Von Kindern fern haltenExplosives Gas
1
2
HILUX_OM_OM71214M_(EM).book Page 388 Friday, May 9, 2014 7:1 6 PM

3896-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)■

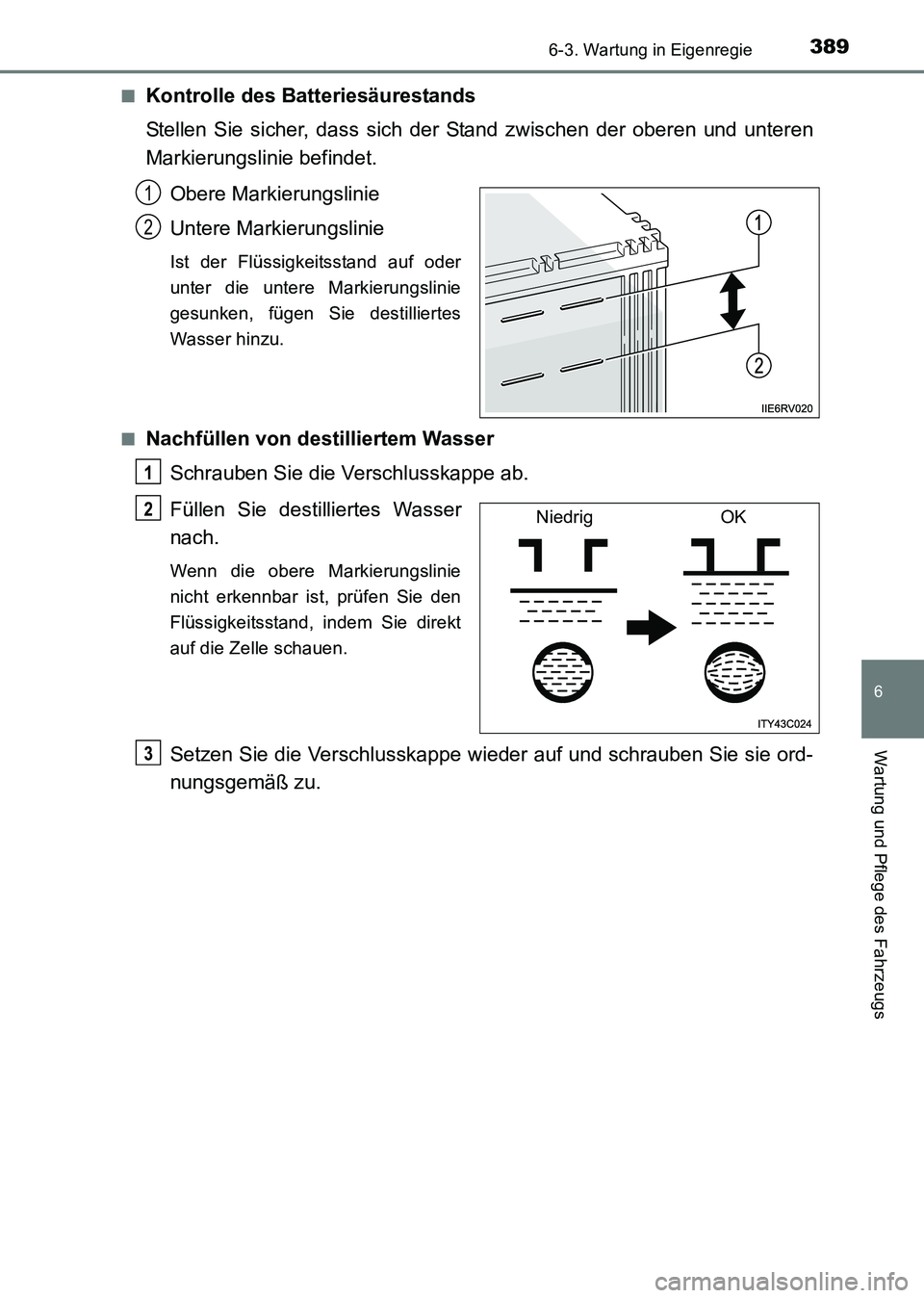

Kontrolle des Batteriesäurestands
Stellen Sie sicher, dass sich der Stand zwischen der oberen und unteren
Markierungslinie befindet.
Obere Markierungslinie
Untere Markierungslinie
Ist der Flüssigkeitsstand auf oder
unter die untere Markierungslinie
gesunken, fügen Sie destilliertes
Wasser hinzu.
■
Nachfüllen von destilliertem Wasser Schrauben Sie die Verschlusskappe ab.
Füllen Sie destilliertes Wasser
nach.
Wenn die obere Markierungslinie
nicht erkennbar ist, prüfen Sie den
Flüssigkeitsstand, indem Sie direkt
auf die Zelle schauen.
Setzen Sie die Verschlusskappe wieder auf und schrauben Sie sie ord-
nungsgemäß zu.
1
2
1
Niedrig OK2
3
HILUX_OM_OM71214M_(EM).book Page 389 Friday, May 9, 2014 7:1 6 PM

3906-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)

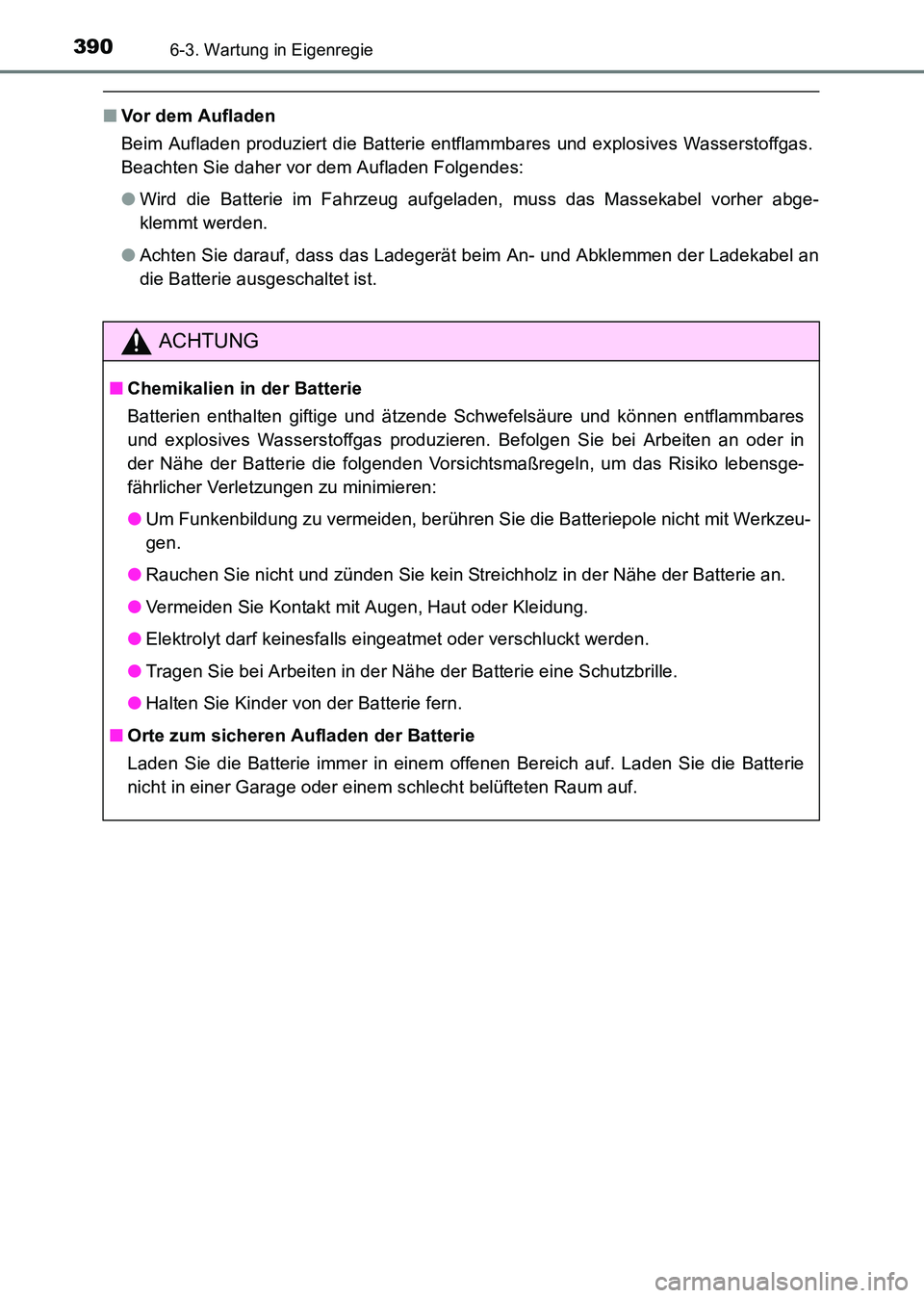

■Vor dem Aufladen
Beim Aufladen produziert die Batterie entflammbares und explosives Wasserstoffgas.
Beachten Sie daher vor dem Aufladen Folgendes:
●Wird die Batterie im Fahrzeug aufgeladen, muss das Massekabel vorher abge-
klemmt werden.
● Achten Sie darauf, dass das Ladegerät beim An- und Abklemmen der Ladekabel an
die Batterie ausgeschaltet ist.
ACHTUNG
■Chemikalien in der Batterie
Batterien enthalten giftige und ätzende Schwefelsäure und können entflammbares
und explosives Wasserstoffgas produzieren. Befolgen Sie bei Arbeiten an oder in
der Nähe der Batterie die folgenden Vorsichtsmaßregeln, um das Risiko lebensge-
fährlicher Verletzungen zu minimieren:
●Um Funkenbildung zu vermeiden, berühren Sie die Batteriepole nicht mit Werkzeu-
gen.
● Rauchen Sie nicht und zünden Sie kein Streichholz in der Nähe der Batterie an.
● Vermeiden Sie Kontakt mit Augen, Haut oder Kleidung.
● Elektrolyt darf keinesfalls eingeatmet oder verschluckt werden.
● Tragen Sie bei Arbeiten in der Nähe der Batterie eine Schutzbrille.
● Halten Sie Kinder von der Batterie fern.
■ Orte zum sicheren Aufladen der Batterie
Laden Sie die Batterie immer in einem offenen Bereich auf. Laden Sie die Batterie
nicht in einer Garage oder einem schlecht belüfteten Raum auf.
HILUX_OM_OM71214M_(EM).book Page 390 Friday, May 9, 2014 7:1 6 PM
