4617-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
HILUX_OM_OM71216L_(EL)
Per i veicoli con il lucchetto nella posizione del tipo A (→P. 456), rimuovere
il lucchetto.
Assemblaggio della manovella del cric.
Rimuovere la manovella del cric, le prolunghe della manovella e la chiave
per dadi ruota dalla borsa degli attrezzi e montarle seguendo queste istru-
zioni.
Allentare i bulloni con un caccia-
vite.
Montare la manovella del cric, le
prolunghe del cric e la chiave
per dadi ruota, e serrare i bul-
loni.
Verificare che i bulloni siano ben
serrati.
Inserire la prolunga della mano-
vella del cric nella vite di abbassa-
mento.Abbassa
Alza
Stendere uno straccio sotto la pro-
lunga della manovella del cric per
proteggere il paraurti.
Estrazione della ruota di scorta
1
2
1
2
3
1
2
HILUX_OM_OM71216L_(EL).book Page 461 Friday, May 9, 2014 7:2 1 PM

4627-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71216L_(EL)

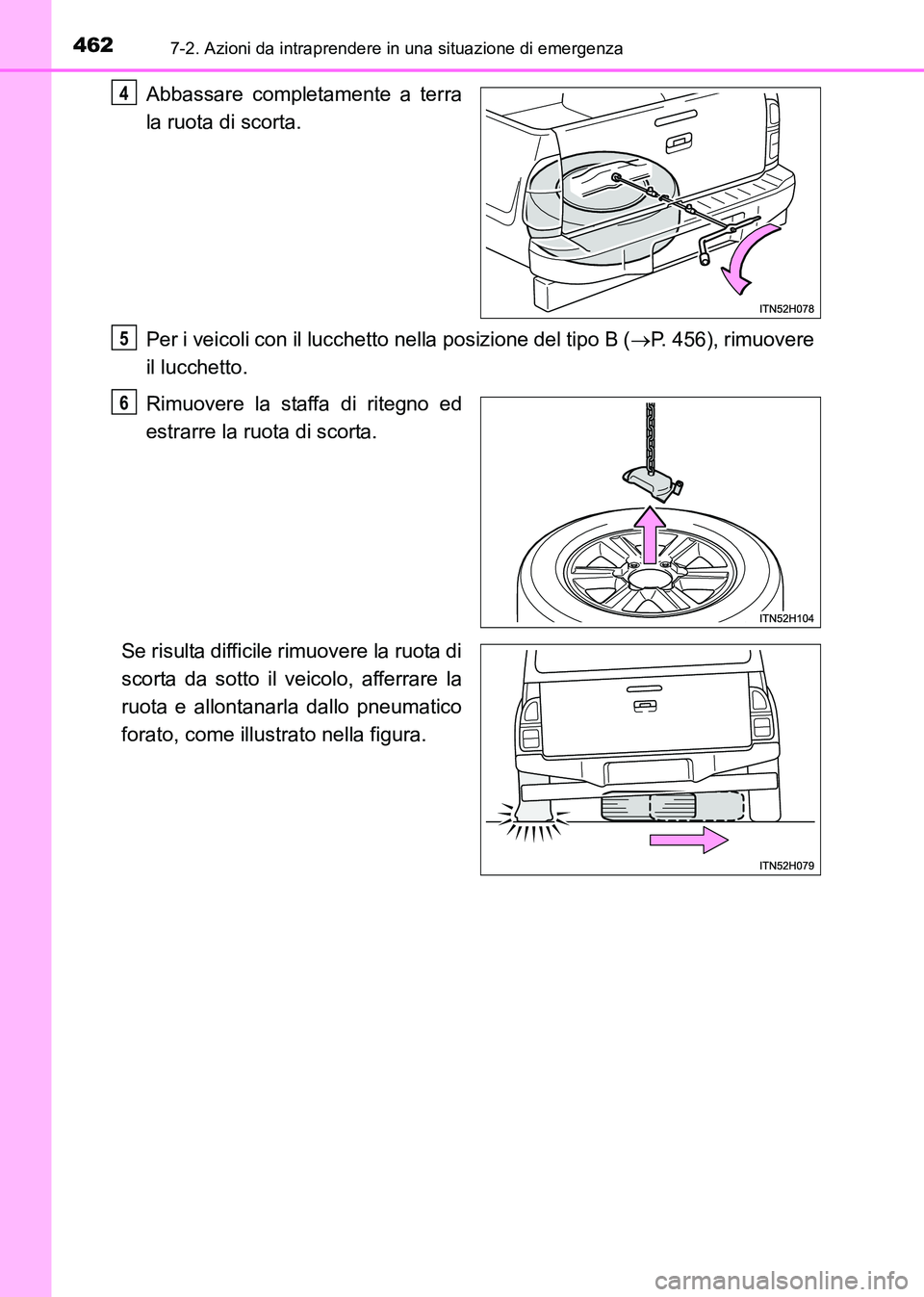

Abbassare completamente a terra
la ruota di scorta.
Per i veicoli con il lucchetto nella posizione del tipo B (→P. 456), rimuovere
il lucchetto.
Rimuovere la staffa di ritegno ed
estrarre la ruota di scorta.
Se risulta difficile rimuovere la ruota di
scorta da sotto il veicolo, afferrare la
ruota e allontanarla dallo pneumatico
forato, come illustrato nella figura.4
5
6
HILUX_OM_OM71216L_(EL).book Page 462 Friday, May 9, 2014 7:2 1 PM

4637-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
HILUX_OM_OM71216L_(EL)

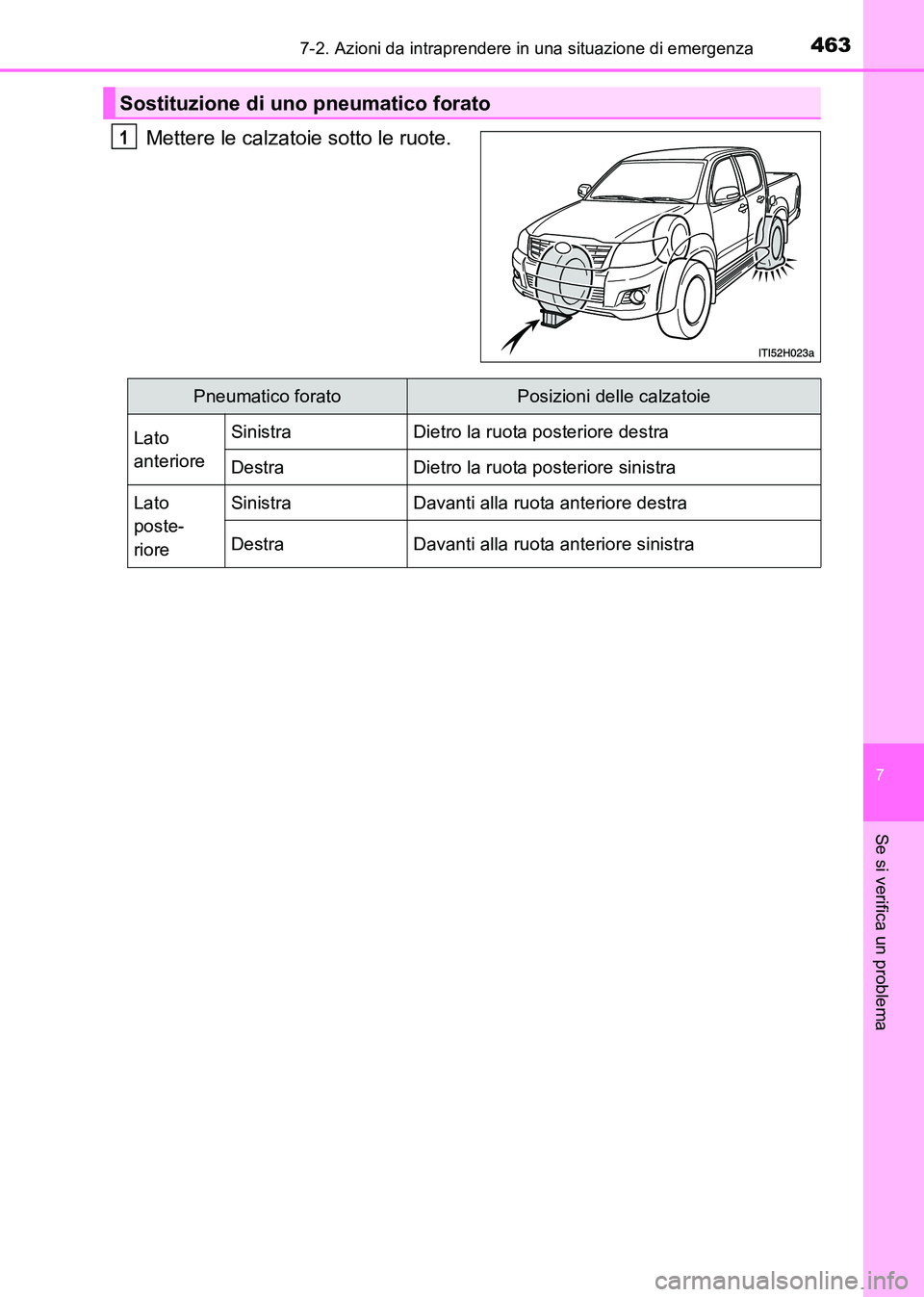

Mettere le calzatoie sotto le ruote.
Sostituzione di uno pneumatico forato
1
Pneumatico foratoPosizioni delle calzatoie
Lato
anterioreSinistraDietro la ruota posteriore destra
DestraDietro la ruota posteriore sinistra
Lato
poste-
rioreSinistraDavanti alla ruota anteriore destra
DestraDavanti alla ruota anteriore sinistra
HILUX_OM_OM71216L_(EL).book Page 463 Friday, May 9, 2014 7:21 PM

4647-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71216L_(EL)

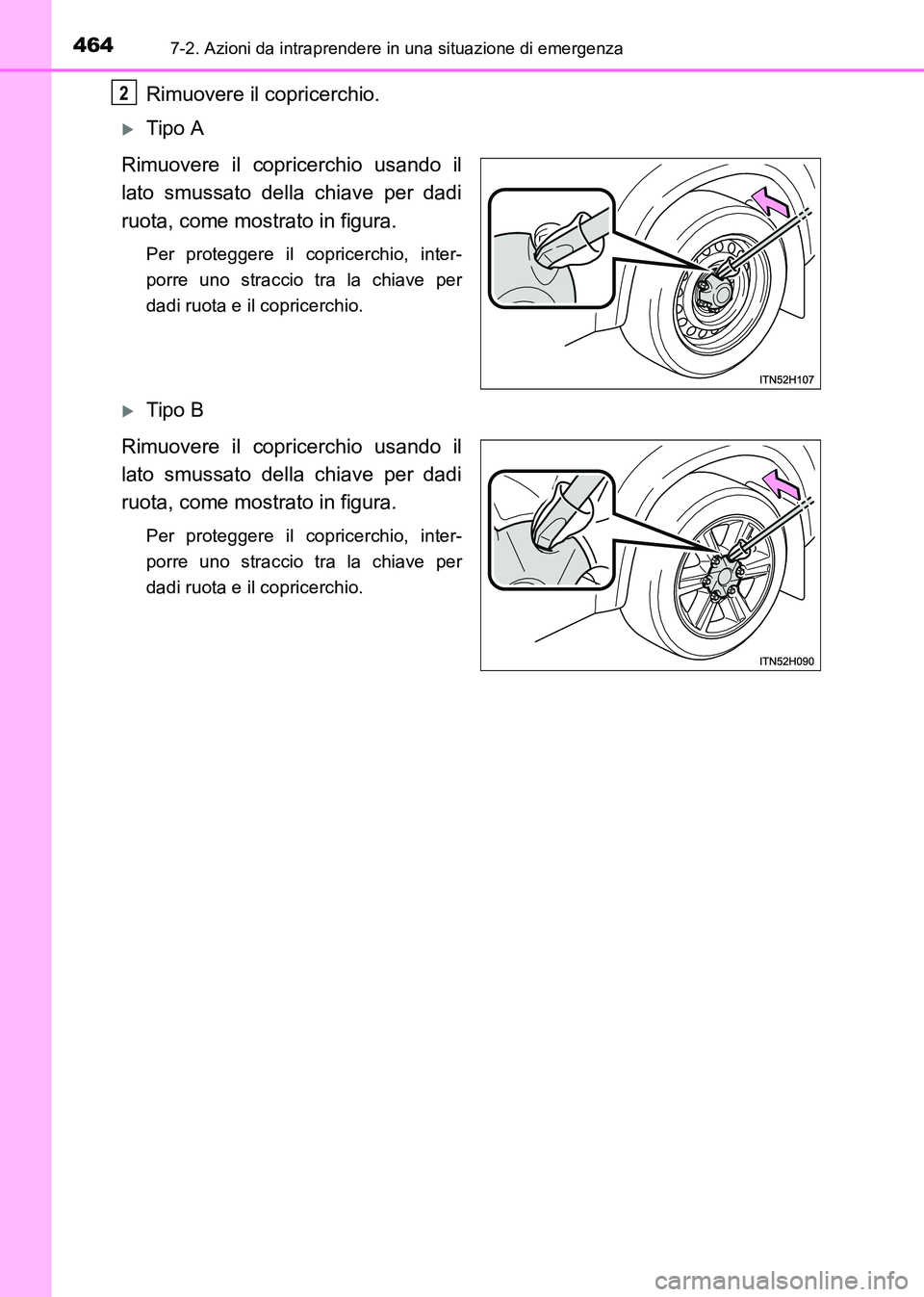

Rimuovere il copricerchio.
XTipo A
Rimuovere il copricerchio usando il
lato smussato della chiave per dadi
ruota, come mostrato in figura.
Per proteggere il copricerchio, inter-
porre uno straccio tra la chiave per
dadi ruota e il copricerchio.
XTipo B
Rimuovere il copricerchio usando il
lato smussato della chiave per dadi
ruota, come mostrato in figura.
Per proteggere il copricerchio, inter-
porre uno straccio tra la chiave per
dadi ruota e il copricerchio.
2
HILUX_OM_OM71216L_(EL).book Page 464 Friday, May 9, 2014 7:2 1 PM

4657-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
HILUX_OM_OM71216L_(EL)

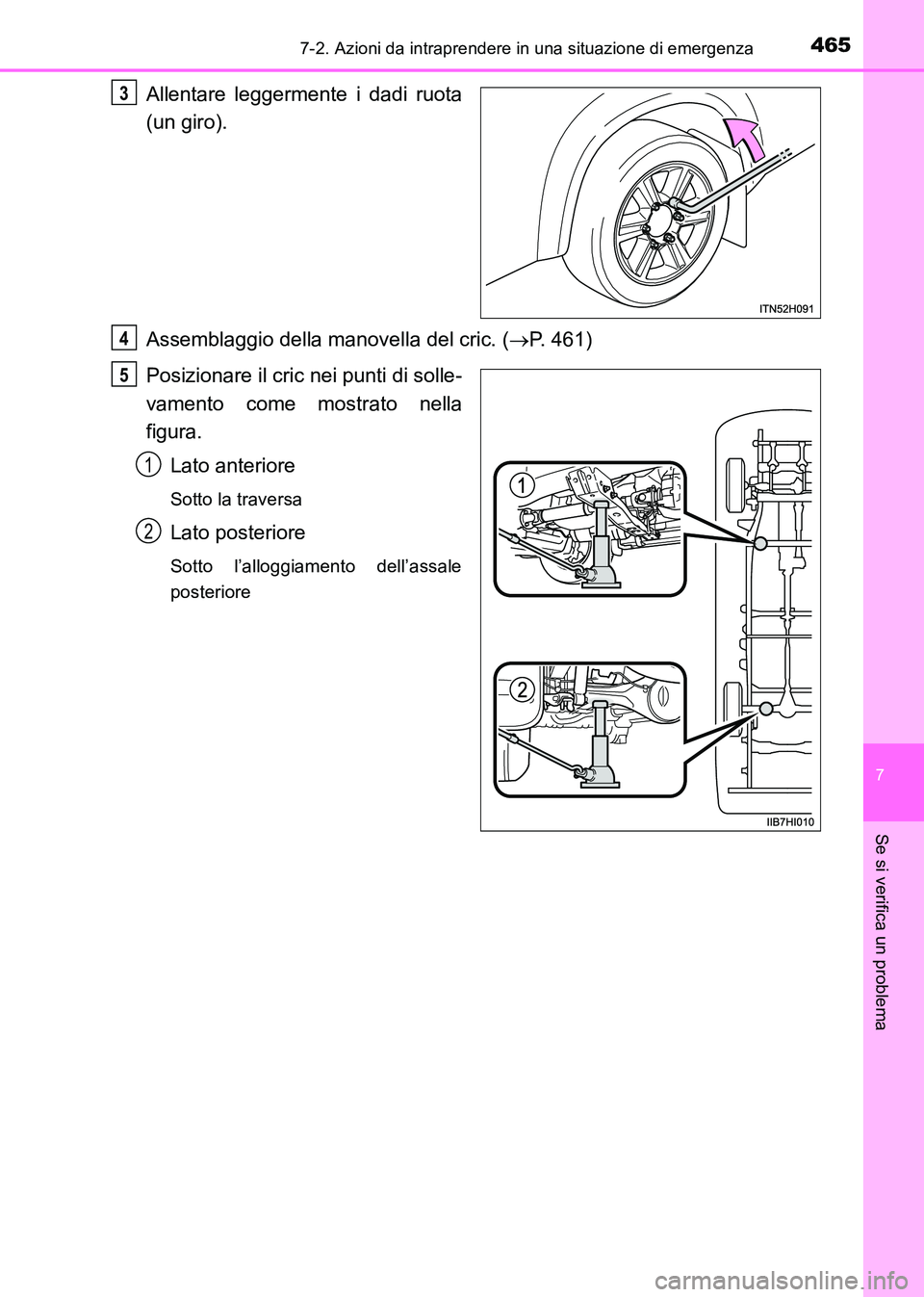

Allentare leggermente i dadi ruota
(un giro).
Assemblaggio della manovella del cric. (→P. 461)
Posizionare il cric nei punti di solle-
vamento come mostrato nella
figura. Lato anteriore
Sotto la traversa
Lato posteriore
Sotto l’alloggiamento dell’assale
posteriore
3
4
5
1
2
HILUX_OM_OM71216L_(EL).book Page 465 Friday, May 9, 2014 7:2 1 PM

4667-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71216L_(EL)

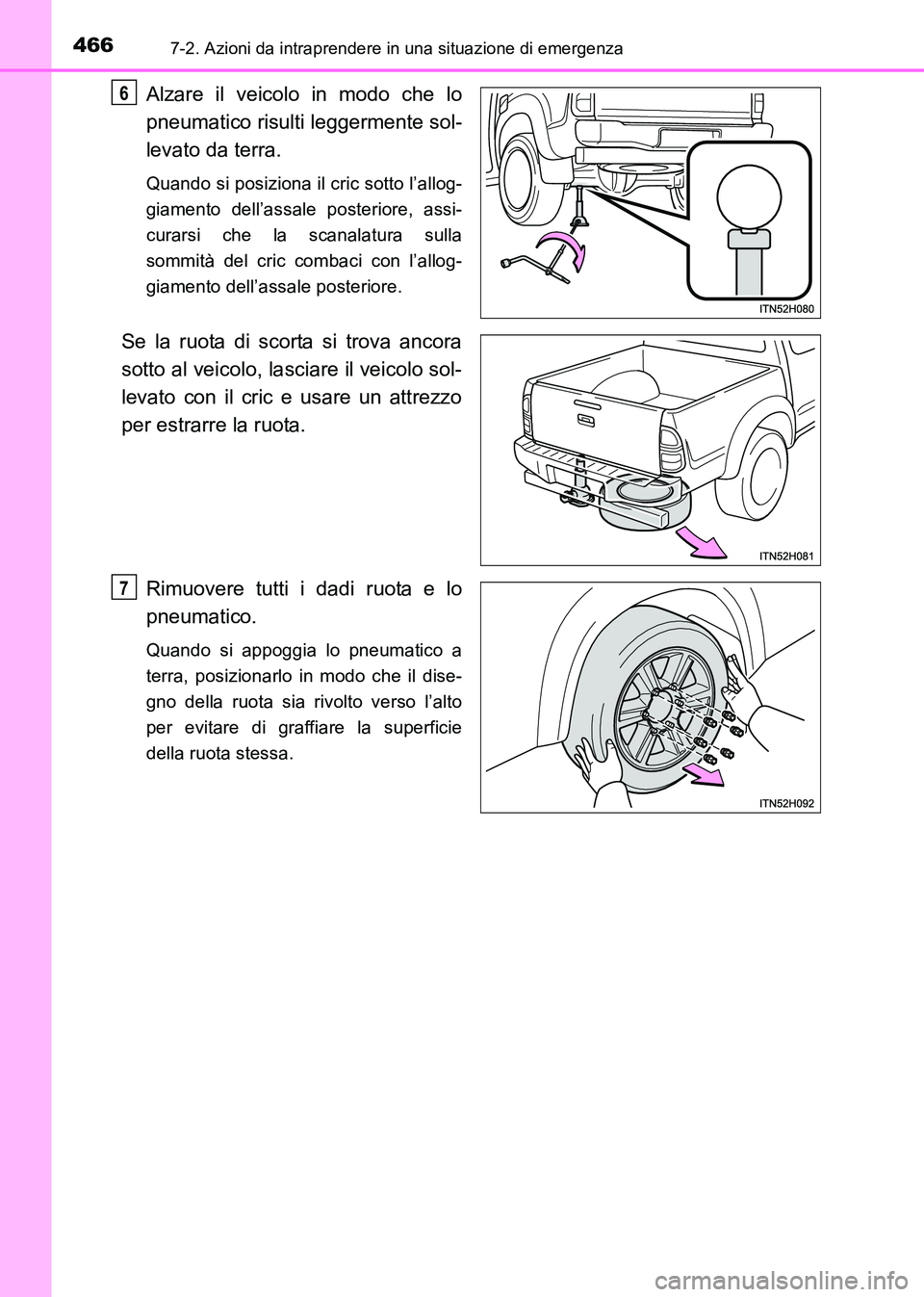

Alzare il veicolo in modo che lo
pneumatico risulti leggermente sol-
levato da terra.
Quando si posiziona il cric sotto l’allog-
giamento dell’assale posteriore, assi-
curarsi che la scanalatura sulla
sommità del cric combaci con l’allog-
giamento dell’assale posteriore.
Se la ruota di scorta si trova ancora
sotto al veicolo, lasciare il veicolo sol-
levato con il cric e usare un attrezzo
per estrarre la ruota.Rimuovere tutti i dadi ruota e lo
pneumatico.
Quando si appoggia lo pneumatico a
terra, posizionarlo in modo che il dise-
gno della ruota sia rivolto verso l’alto
per evitare di graffiare la superficie
della ruota stessa.
6
7
HILUX_OM_OM71216L_(EL).book Page 466 Friday, May 9, 2014 7:2 1 PM

4677-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
HILUX_OM_OM71216L_(EL)

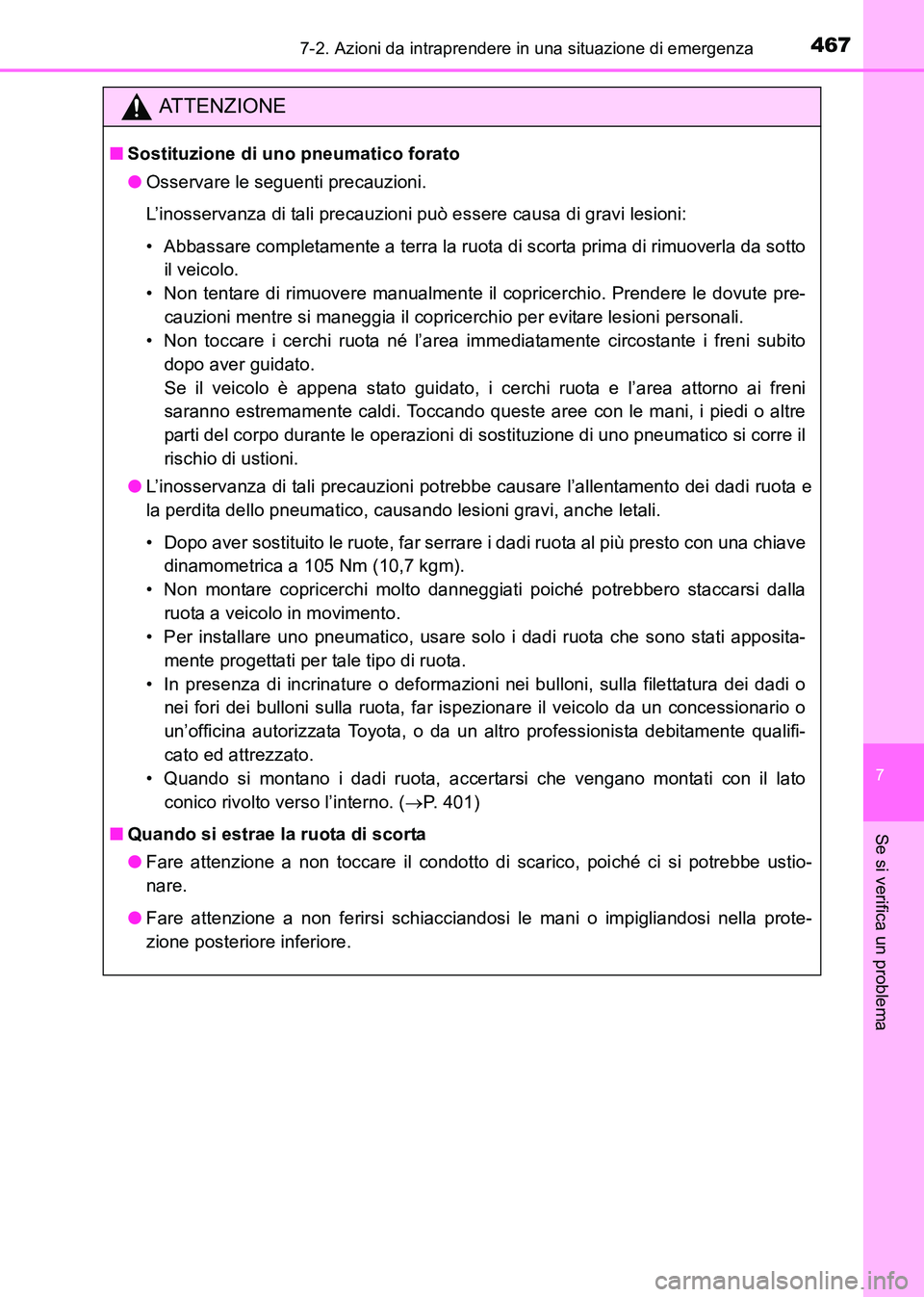

ATTENZIONE
■Sostituzione di uno pneumatico forato
●Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di gravi lesioni:
• Abbassare completamente a terra la ruota di scorta prima di rimuoverla da sotto
il veicolo.
• Non tentare di rimuovere manualmente il copricerchio. Prendere le dovute pre- cauzioni mentre si maneggia il copricerchio per evitare lesioni personali.
• Non toccare i cerchi ruota né l’area immediatamente circostante i freni subito
dopo aver guidato.
Se il veicolo è appena stato guidato, i cerchi ruota e l’area attorno ai freni
saranno estremamente caldi. Toccando queste aree con le mani, i piedi o altre
parti del corpo durante le operazioni di sostituzione di uno pneumatico si corre il
rischio di ustioni.
● L’inosservanza di tali precauzioni potrebbe causare l’allentamento dei dadi ruota e
la perdita dello pneumatico, causando lesioni gravi, anche letali.
• Dopo aver sostituito le ruote, far serrare i dadi ruota al più presto con una chiave
dinamometrica a 105 Nm (10,7 kgm).
• Non montare copricerchi molto danneggiati poiché potrebbero staccarsi dalla ruota a veicolo in movimento.
• Per installare uno pneumatico, usare solo i dadi ruota che sono stati apposita-
mente progettati per tale tipo di ruota.
• In presenza di incrinature o deformazioni nei bulloni, sulla filettatura dei dadi o nei fori dei bulloni sulla ruota, far ispezionare il veicolo da un concessionario o
un’officina autorizzata Toyota, o da un altro professionista debitamente qualifi-
cato ed attrezzato.
• Quando si montano i dadi ruota, accertarsi che vengano montati con il lato
conico rivolto verso l’interno. ( →P. 401)
■ Quando si estrae la ruota di scorta
●Fare attenzione a non toccare il condotto di scarico, poiché ci si potrebbe ustio-
nare.
● Fare attenzione a non ferirsi schiacciandosi le mani o impigliandosi nella prote-
zione posteriore inferiore.
HILUX_OM_OM71216L_(EL).book Page 467 Friday, May 9, 2014 7:2 1 PM

4687-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71216L_(EL)
Rimuovere sporco e corpi estranei
dalla superficie di contatto della
ruota.
Se sulla superficie di contatto della
ruota sono presenti corpi estranei, i
dadi ruota possono allentarsi quando il
veicolo è in movimento provocando il
distacco dello pneumatico.

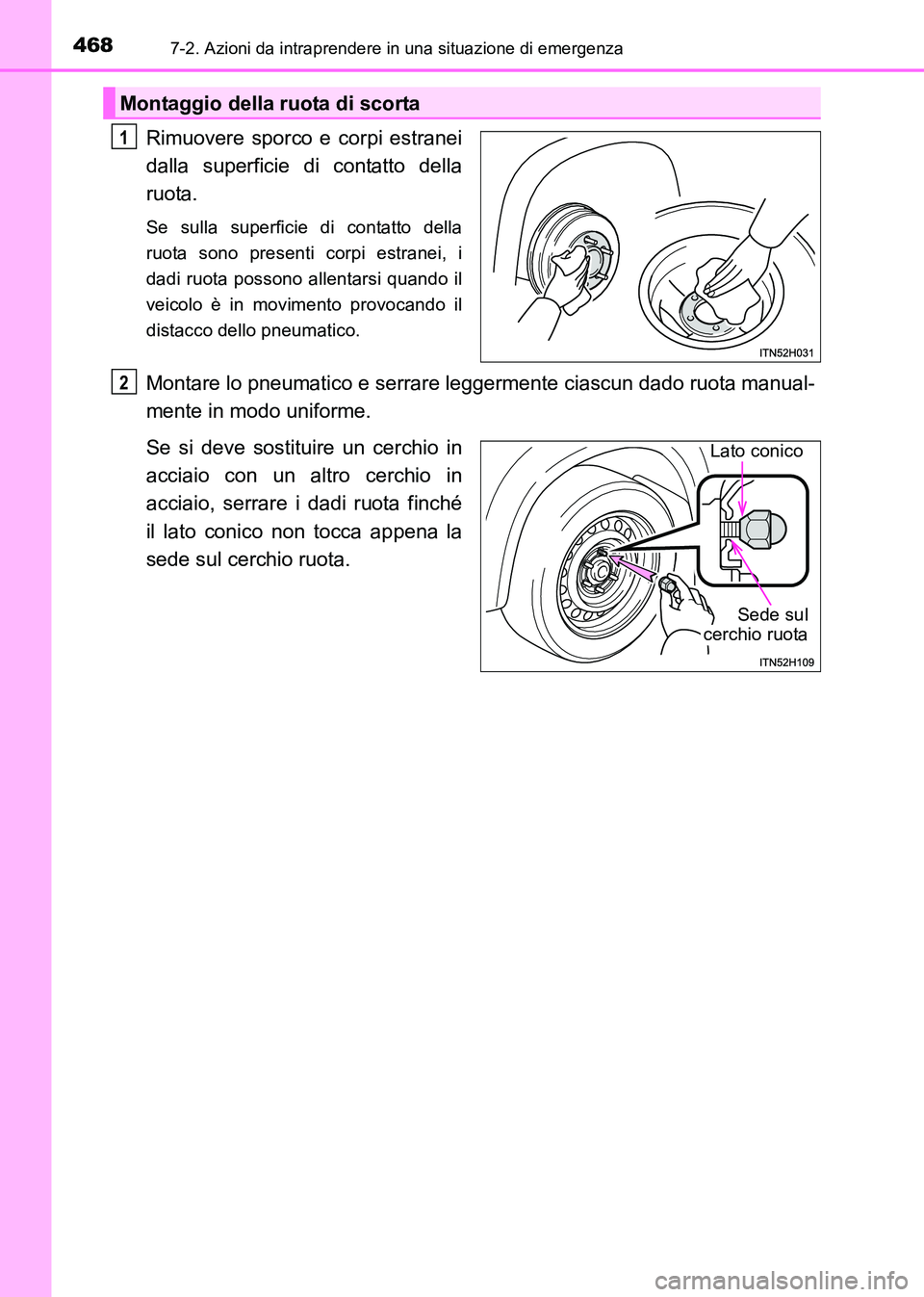

Montare lo pneumatico e serrare leggermente ciascun dado ruota manual-
mente in modo uniforme.
Se si deve sostituire un cerchio in
acciaio con un altro cerchio in
acciaio, serrare i dadi ruota finché
il lato conico non tocca appena la
sede sul cerchio ruota.
Montaggio della ruota di scorta
1
2
Lato conico
Sede sul
cerchio ruota
HILUX_OM_OM71216L_(EL).book Page 468 Friday, May 9, 2014 7:2 1 PM

4697-2. Azioni da intraprendere in una situazione di emergenza
7
Se si verifica un problema
HILUX_OM_OM71216L_(EL)

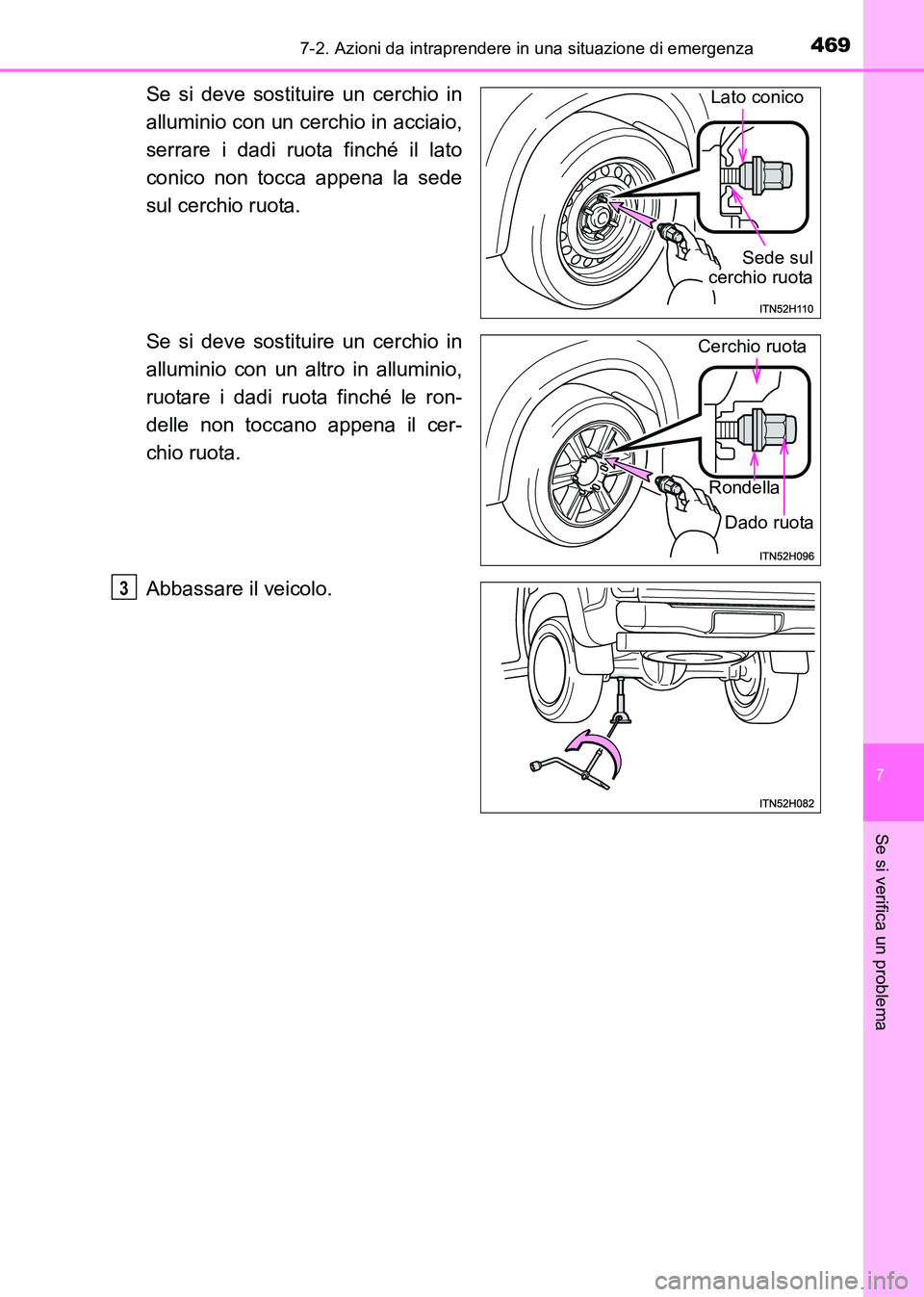

Se si deve sostituire un cerchio in
alluminio con un cerchio in acciaio,
serrare i dadi ruota finché il lato
conico non tocca appena la sede
sul cerchio ruota.
Se si deve sostituire un cerchio in
alluminio con un altro in alluminio,
ruotare i dadi ruota finché le ron-
delle non toccano appena il cer-
chio ruota.
Abbassare il veicolo.Lato conico
Sede sul
cerchio ruota
Cerchio ruota
Rondella
Dado ruota
3
HILUX_OM_OM71216L_(EL).book Page 469 Friday, May 9, 2014 7:2 1 PM

4707-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71216L_(EL)

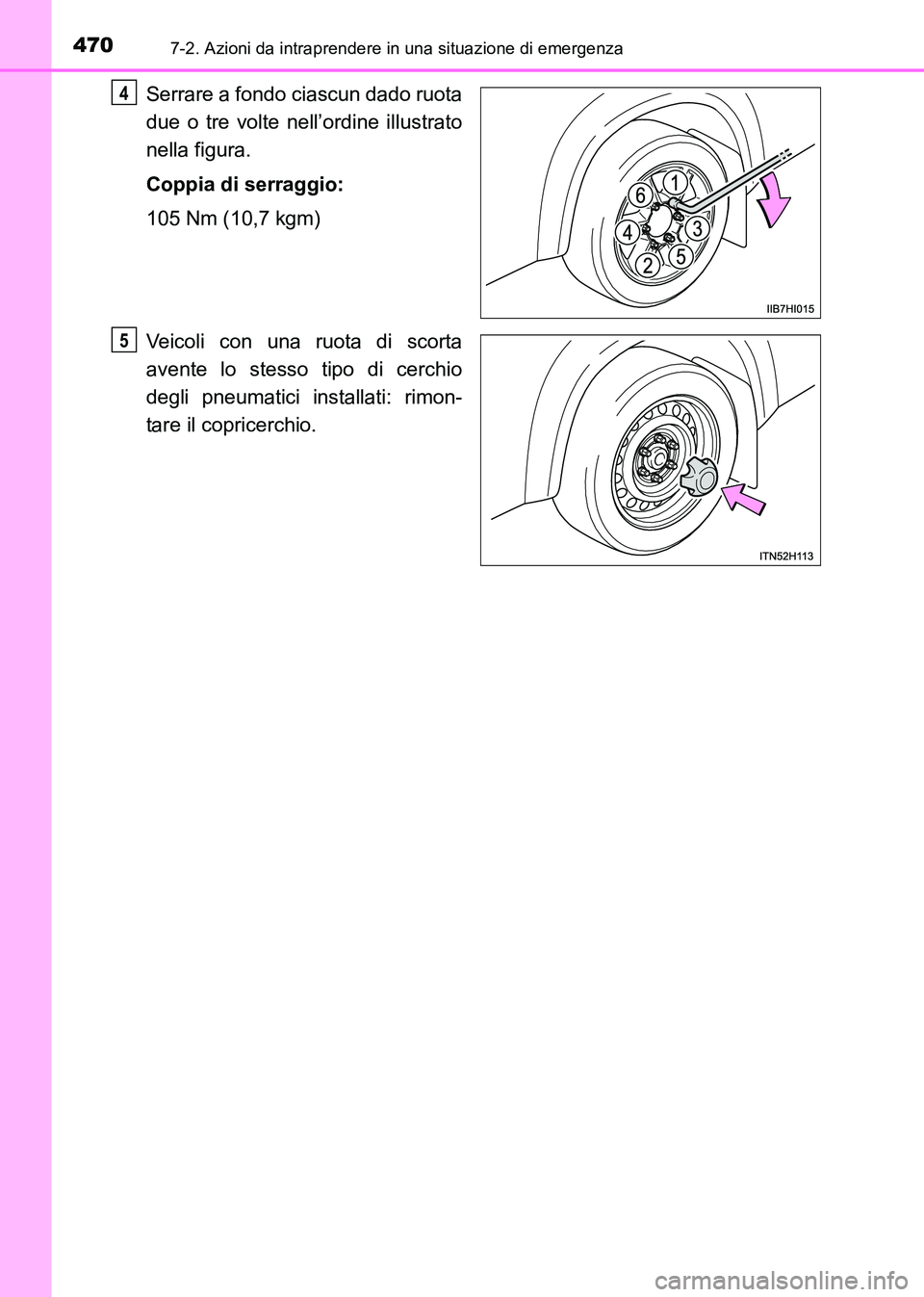

Serrare a fondo ciascun dado ruota
due o tre volte nell’ordine illustrato
nella figura.
Coppia di serraggio:
105 Nm (10,7 kgm)
Veicoli con una ruota di scorta
avente lo stesso tipo di cerchio
degli pneumatici installati: rimon-
tare il copricerchio. 4
5
