Lampadine
Controllare la potenza della lampadina da sostituire. (→P. 514)
■Lato anteriore
*: se in dotazione

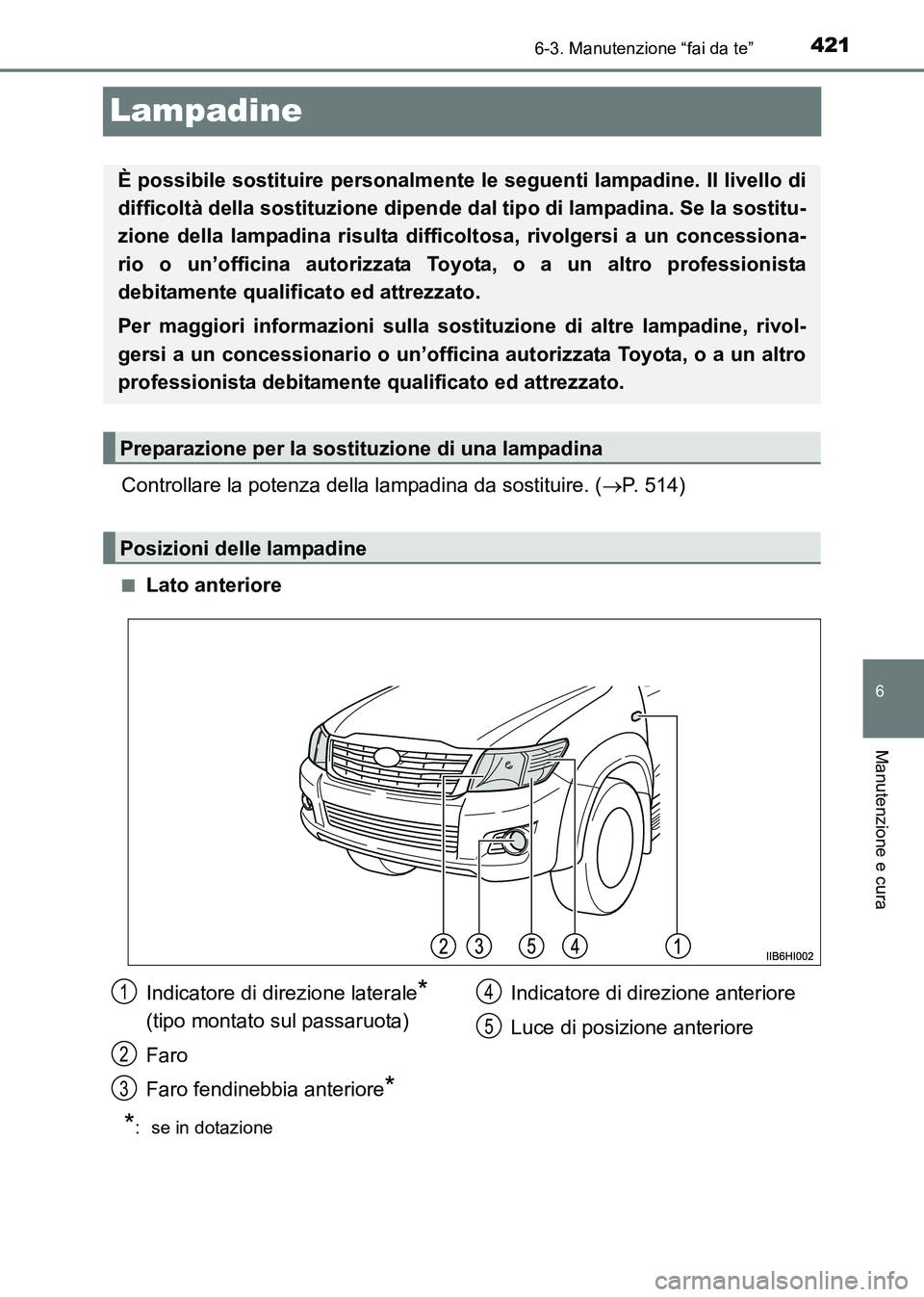

È possibile sostituire personalmente le seguenti lampadine. Il livello di
difficoltà della sostituzione dipende da l tipo di lampadina. Se la sostitu-
zione della lampadina risulta difficoltosa, rivolgersi a un concessiona-
rio o un’officina autorizzata Toyota, o a un altro professionista
debitamente qualificato ed attrezzato.
Per maggiori informazioni sulla sost ituzione di altre lampadine, rivol-
gersi a un concessionario o un’officina autorizzata Toyota, o a un altro
professionista debitamente qualificato ed attrezzato.
Preparazione per la sostituzione di una lampadina
Posizioni delle lampadine
Indicatore di direzione laterale*
(tipo montato sul passaruota)
Faro
Faro fendinebbia anteriore
*
Indicatore di direzione anteriore
Luce di posizione anteriore1
2
3
4
5
HILUX_OM_OM71216L_(EL).book Page 421 Friday, May 9, 2014 7:2 1 PM

4226-3. Manutenzione “fai da te”
HILUX_OM_OM71216L_(EL)■

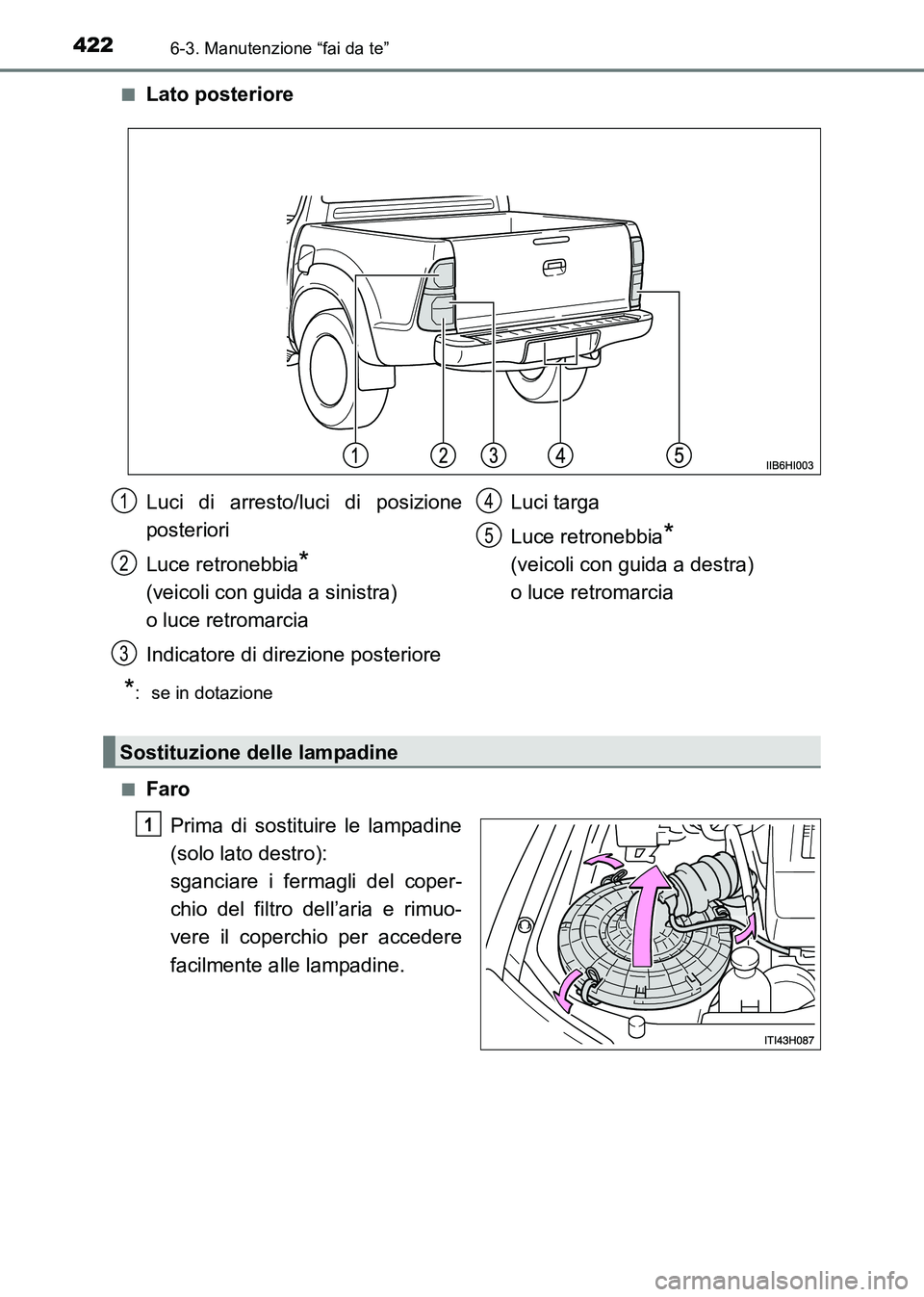

Lato posteriore
*: se in dotazione
■
Faro Prima di sostituire le lampadine
(solo lato destro):
sganciare i fermagli del coper-
chio del filtro dell’aria e rimuo-
vere il coperchio per accedere
facilmente alle lampadine.
Luci di arresto/luci di posizione
posteriori
Luce retronebbia
*
(veicoli con guida a sinistra)
o luce retromarcia
Indicatore di direzione posteriore Luci targa
Luce retronebbia
*
(veicoli con guida a destra)
o luce retromarcia
1
2
3
4
5
Sostituzione delle lampadine
1
HILUX_OM_OM71216L_(EL).book Page 422 Friday, May 9, 2014 7:2 1 PM

4236-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71216L_(EL)

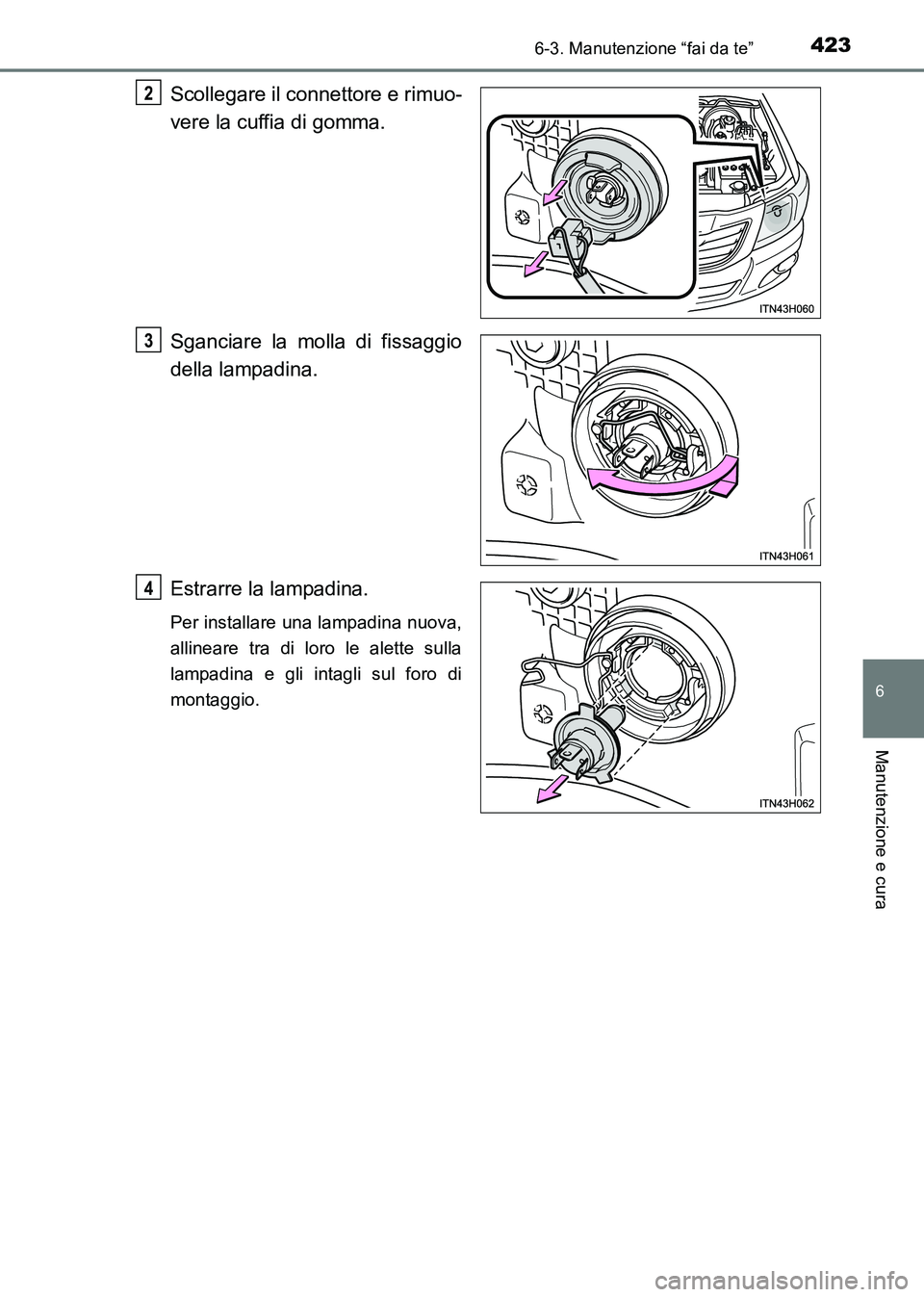

Scollegare il connettore e rimuo-
vere la cuffia di gomma.
Sganciare la molla di fissaggio
della lampadina.
Estrarre la lampadina.
Per installare una lampadina nuova,
allineare tra di loro le alette sulla
lampadina e gli intagli sul foro di
montaggio.
2
3
4
HILUX_OM_OM71216L_(EL).book Page 423 Friday, May 9, 2014 7:21 PM

4246-3. Manutenzione “fai da te”
HILUX_OM_OM71216L_(EL)■
Luci di posizione anteriori

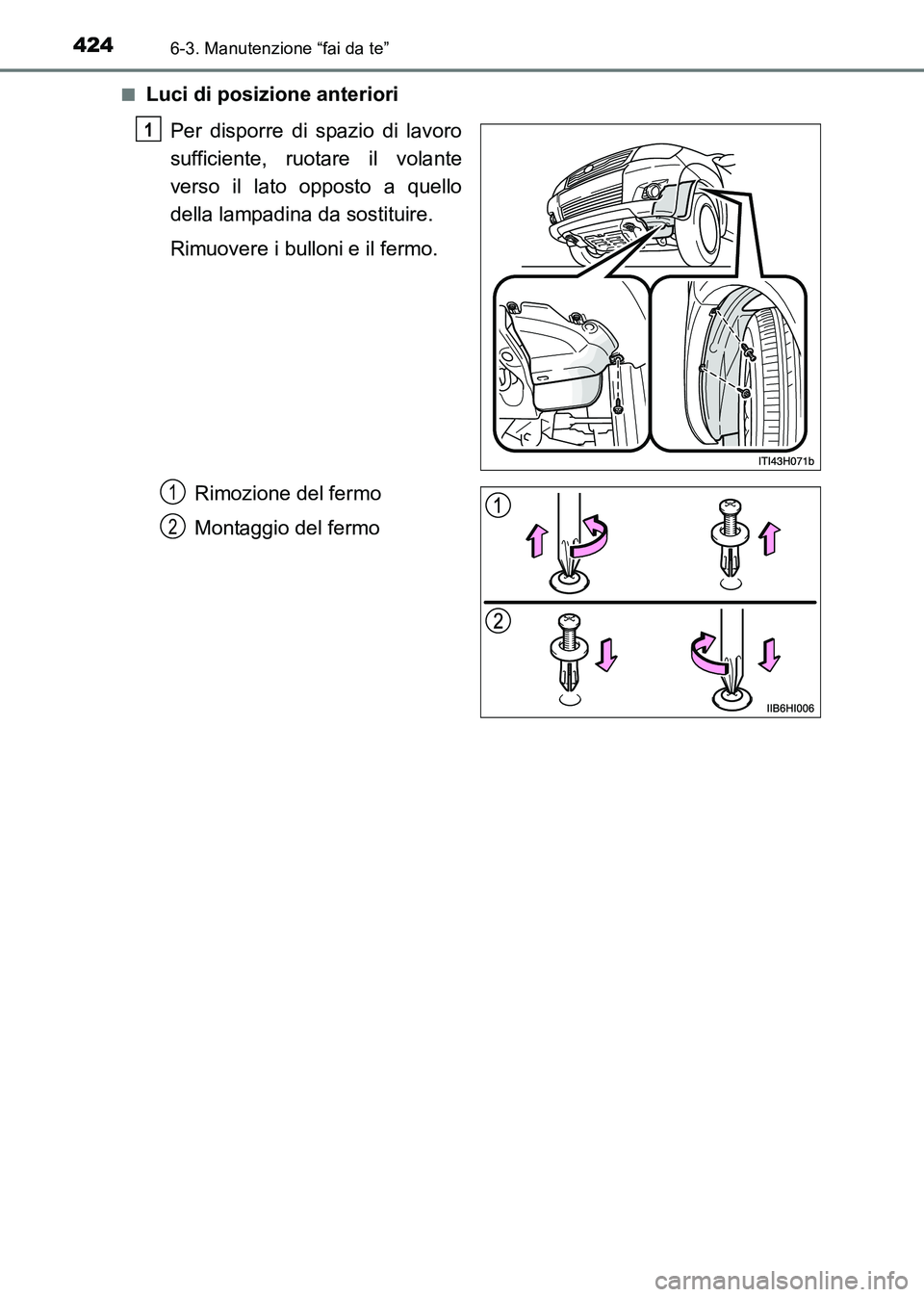

Per disporre di spazio di lavoro
sufficiente, ruotare il volante
verso il lato opposto a quello
della lampadina da sostituire.
Rimuovere i bulloni e il fermo.
Rimozione del fermo
Montaggio del fermo
1
1
2
HILUX_OM_OM71216L_(EL).book Page 424 Friday, May 9, 2014 7:2 1 PM

4256-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71216L_(EL)

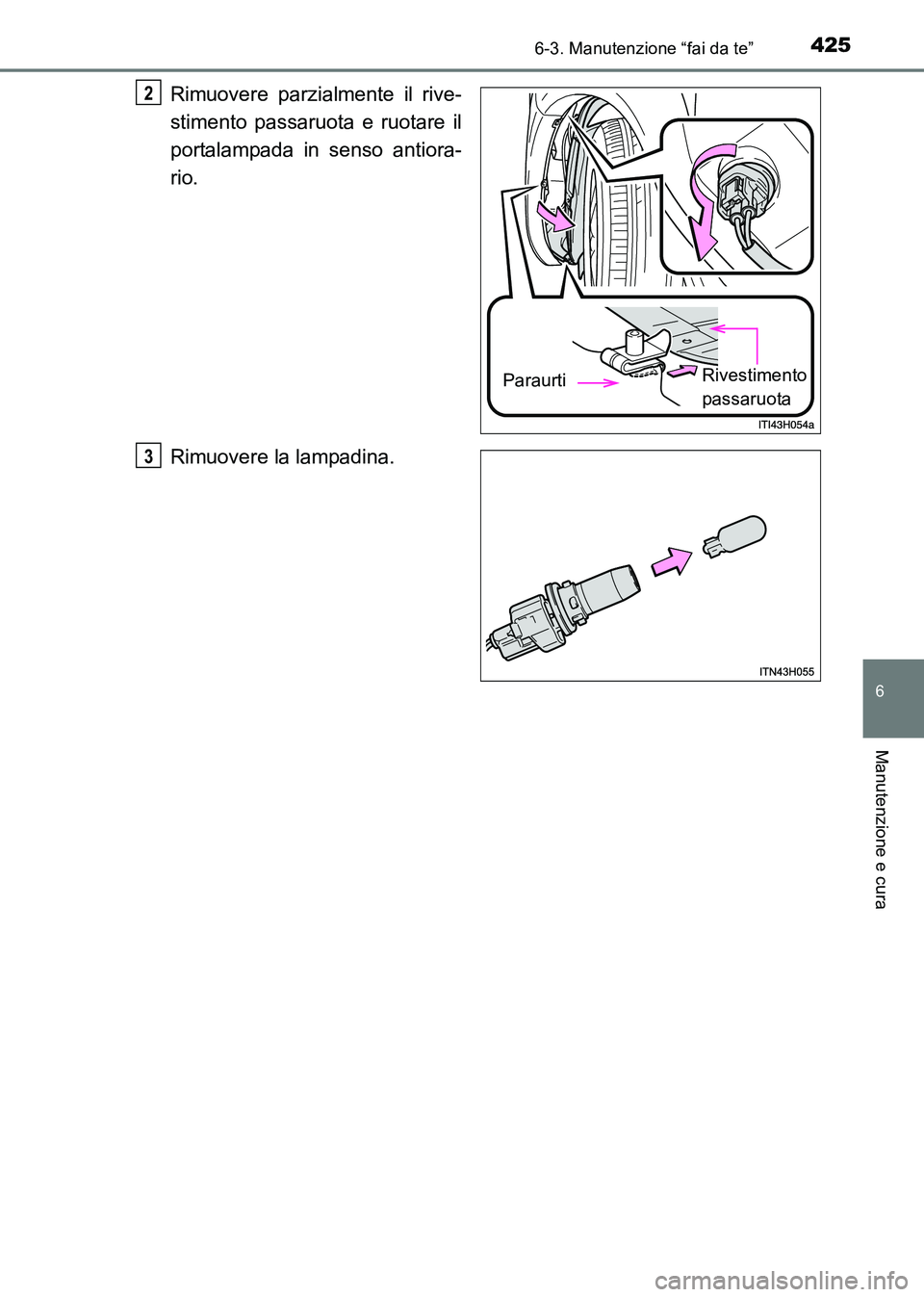

Rimuovere parzialmente il rive-
stimento passaruota e ruotare il
portalampada in senso antiora-
rio.
Rimuovere la lampadina.
ParaurtiRivestimento
passaruota
2
3
HILUX_OM_OM71216L_(EL).book Page 425 Friday, May 9, 2014 7:21 PM

4266-3. Manutenzione “fai da te”
HILUX_OM_OM71216L_(EL)■
Indicatori di direzione anteriori

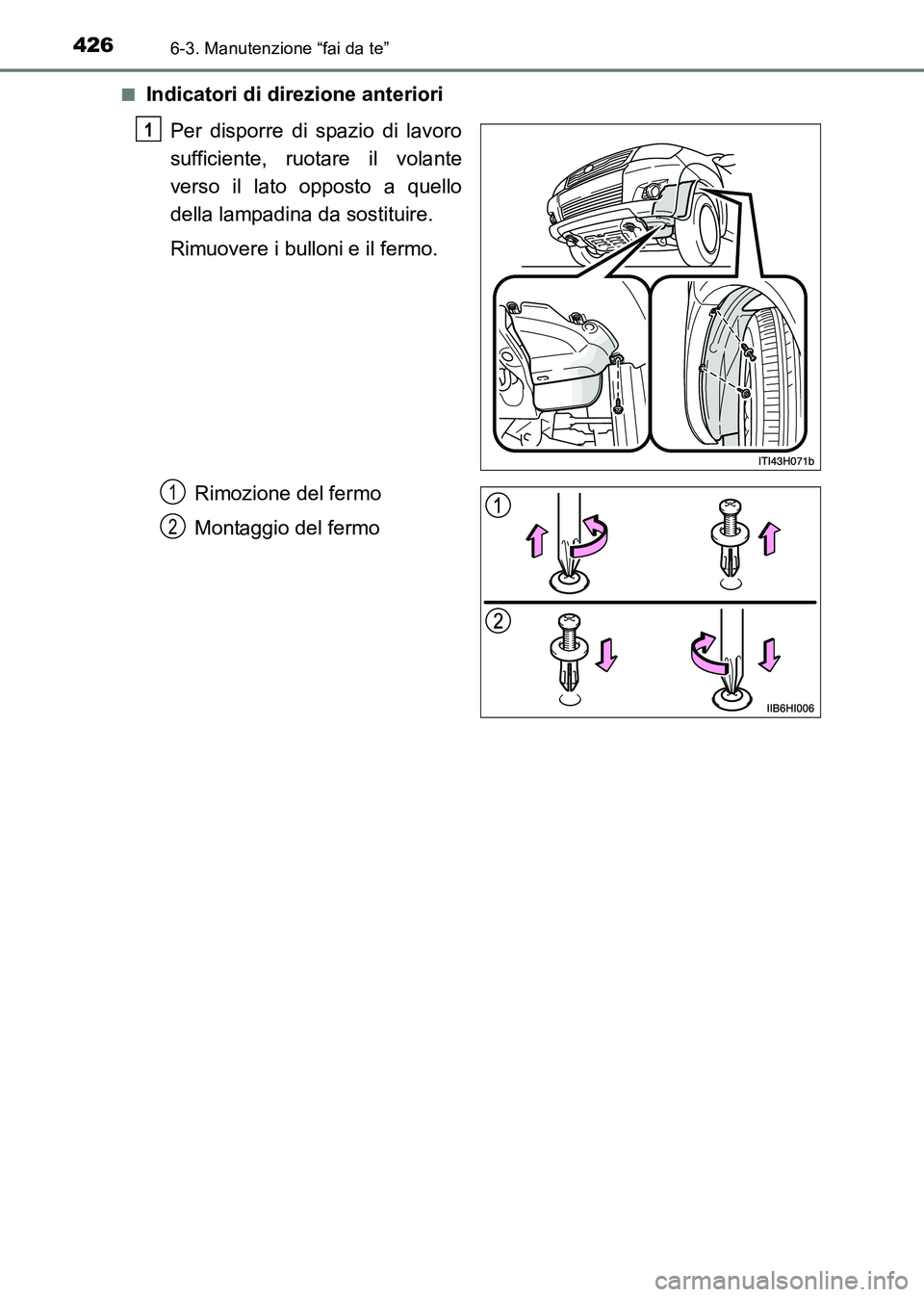

Per disporre di spazio di lavoro
sufficiente, ruotare il volante
verso il lato opposto a quello
della lampadina da sostituire.
Rimuovere i bulloni e il fermo.
Rimozione del fermo
Montaggio del fermo
1
1
2
HILUX_OM_OM71216L_(EL).book Page 426 Friday, May 9, 2014 7:2 1 PM

4276-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71216L_(EL)

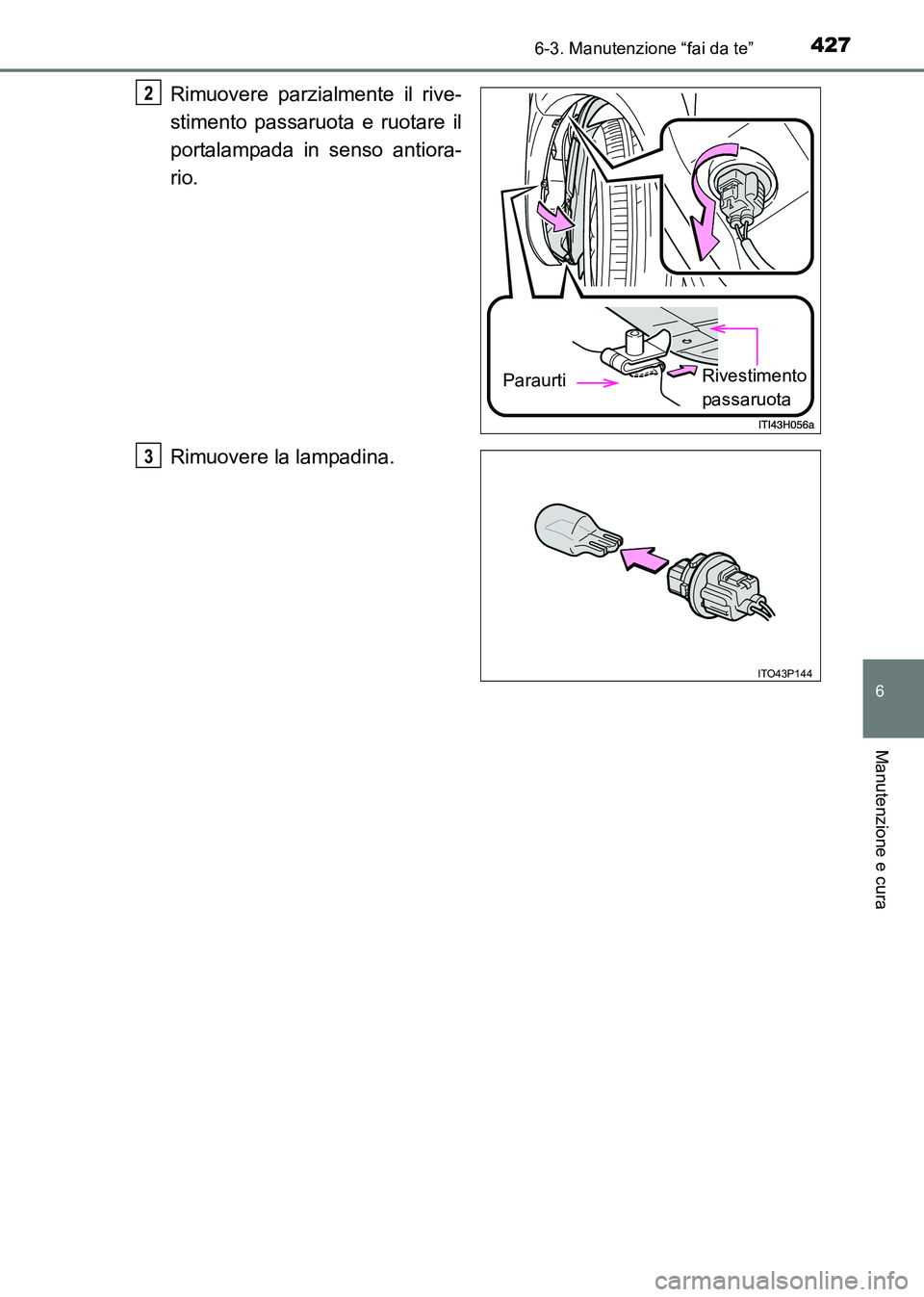

Rimuovere parzialmente il rive-
stimento passaruota e ruotare il
portalampada in senso antiora-
rio.
Rimuovere la lampadina.
ParaurtiRivestimento
passaruota
2
ITO43P144
3
HILUX_OM_OM71216L_(EL).book Page 427 Friday, May 9, 2014 7:21 PM

4286-3. Manutenzione “fai da te”
HILUX_OM_OM71216L_(EL)■

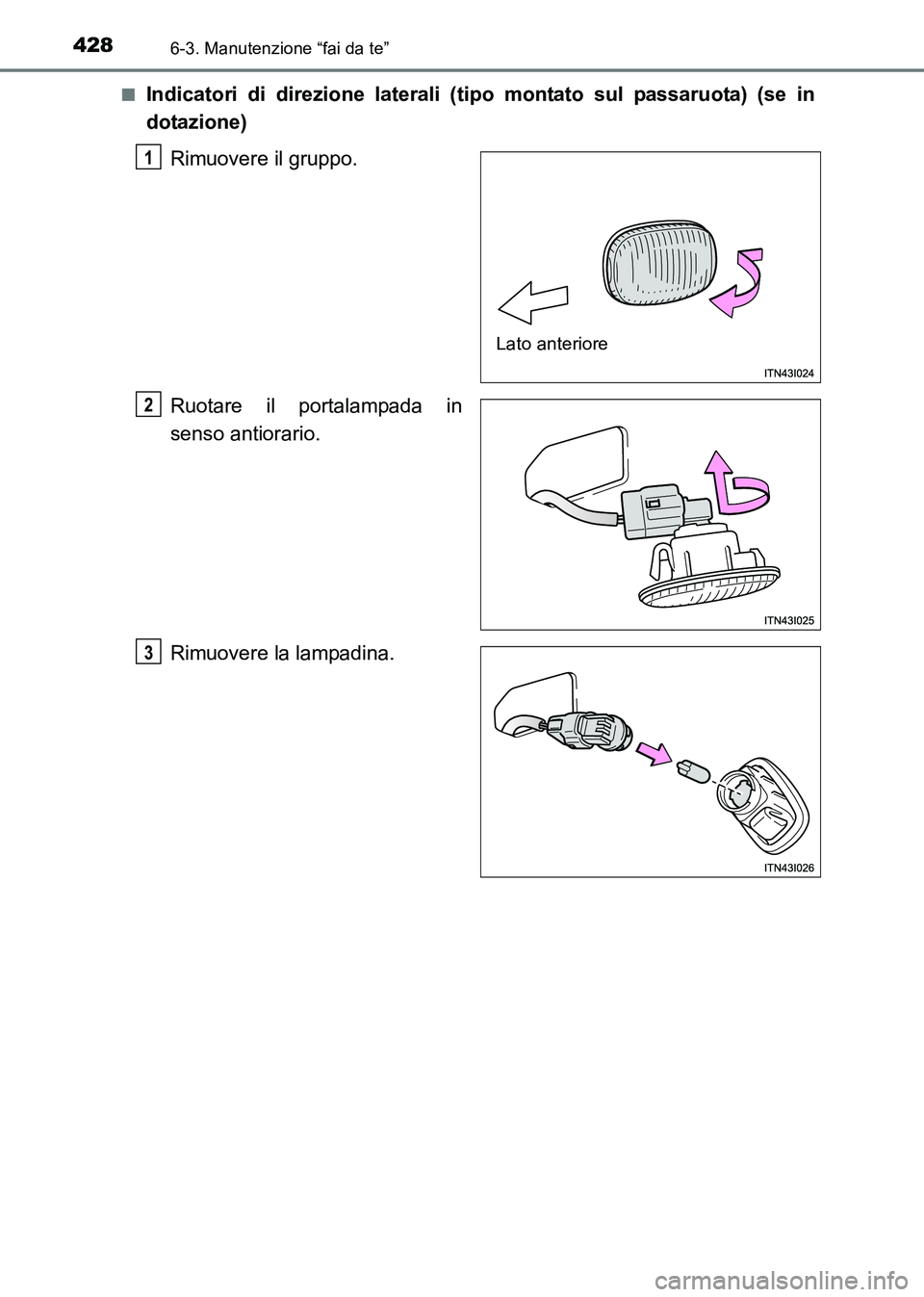

Indicatori di direzione laterali (tipo montato sul passaruota) (se in
dotazione)
Rimuovere il gruppo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Lato anteriore
1
2
3
HILUX_OM_OM71216L_(EL).book Page 428 Friday, May 9, 2014 7:2 1 PM

4296-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71216L_(EL)■
Fari fendinebbia anteriori (se in dotazione)

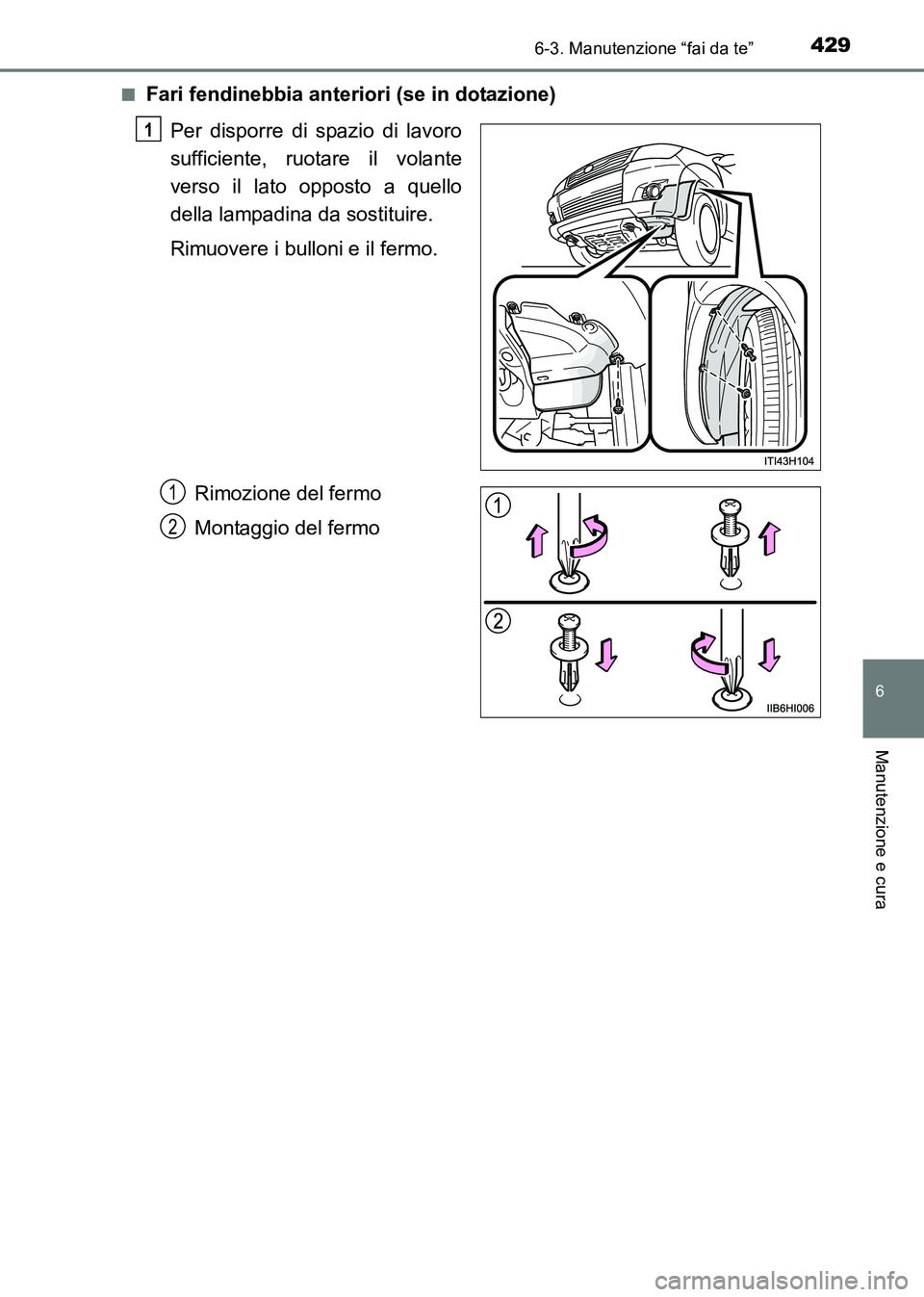

Per disporre di spazio di lavoro
sufficiente, ruotare il volante
verso il lato opposto a quello
della lampadina da sostituire.
Rimuovere i bulloni e il fermo.
Rimozione del fermo
Montaggio del fermo
1
1
2
HILUX_OM_OM71216L_(EL).book Page 429 Friday, May 9, 2014 7:2 1 PM

4306-3. Manutenzione “fai da te”
HILUX_OM_OM71216L_(EL)

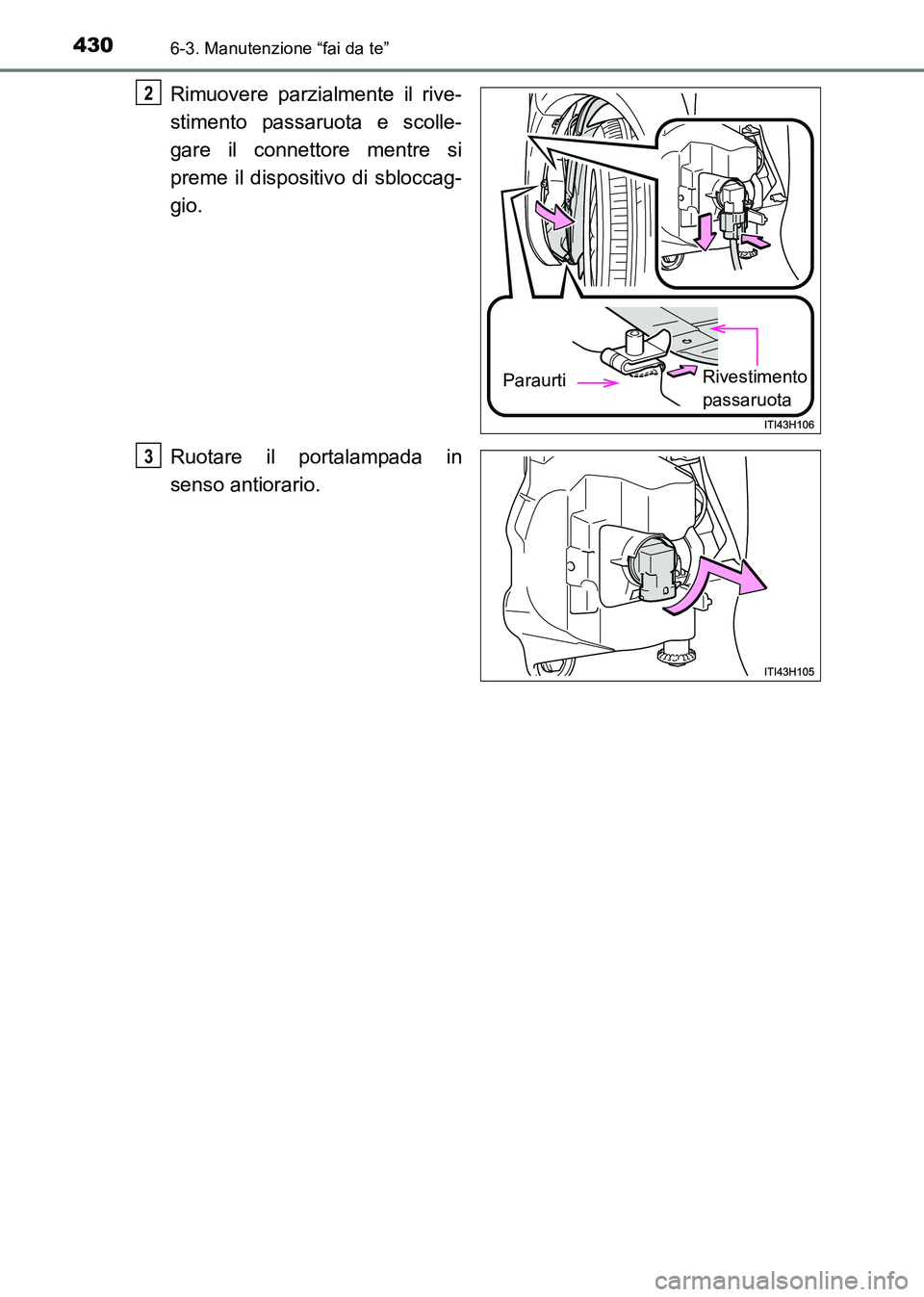

Rimuovere parzialmente il rive-
stimento passaruota e scolle-
gare il connettore mentre si
preme il dispositivo di sbloccag-
gio.
Ruotare il portalampada in
senso antiorario.
ParaurtiRivestimento
passaruota
2
3
