4316-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71216L_(EL)■

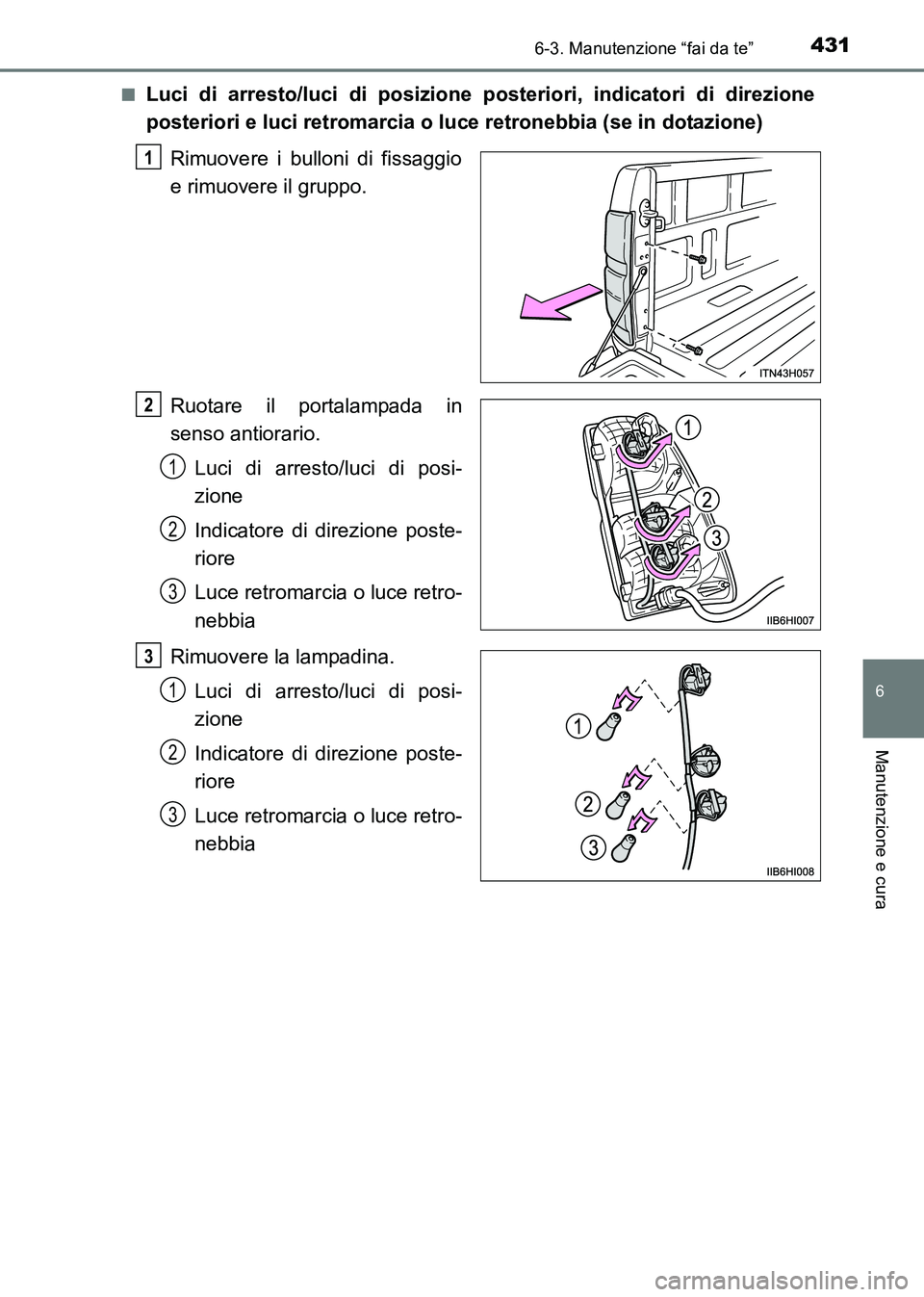

Luci di arresto/luci di posizione posteriori, indicatori di direzione
posteriori e luci retromarcia o luce retronebbia (se in dotazione)
Rimuovere i bulloni di fissaggio
e rimuovere il gruppo.
Ruotare il portalampada in
senso antiorario. Luci di arresto/luci di posi-
zione
Indicatore di direzione poste-
riore
Luce retromarcia o luce retro-
nebbia
Rimuovere la lampadina. Luci di arresto/luci di posi-
zione
Indicatore di direzione poste-
riore
Luce retromarcia o luce retro-
nebbia
1
2
1
2
3
3
1
2
3
HILUX_OM_OM71216L_(EL).book Page 431 Friday, May 9, 2014 7:2 1 PM

4326-3. Manutenzione “fai da te”
HILUX_OM_OM71216L_(EL)■

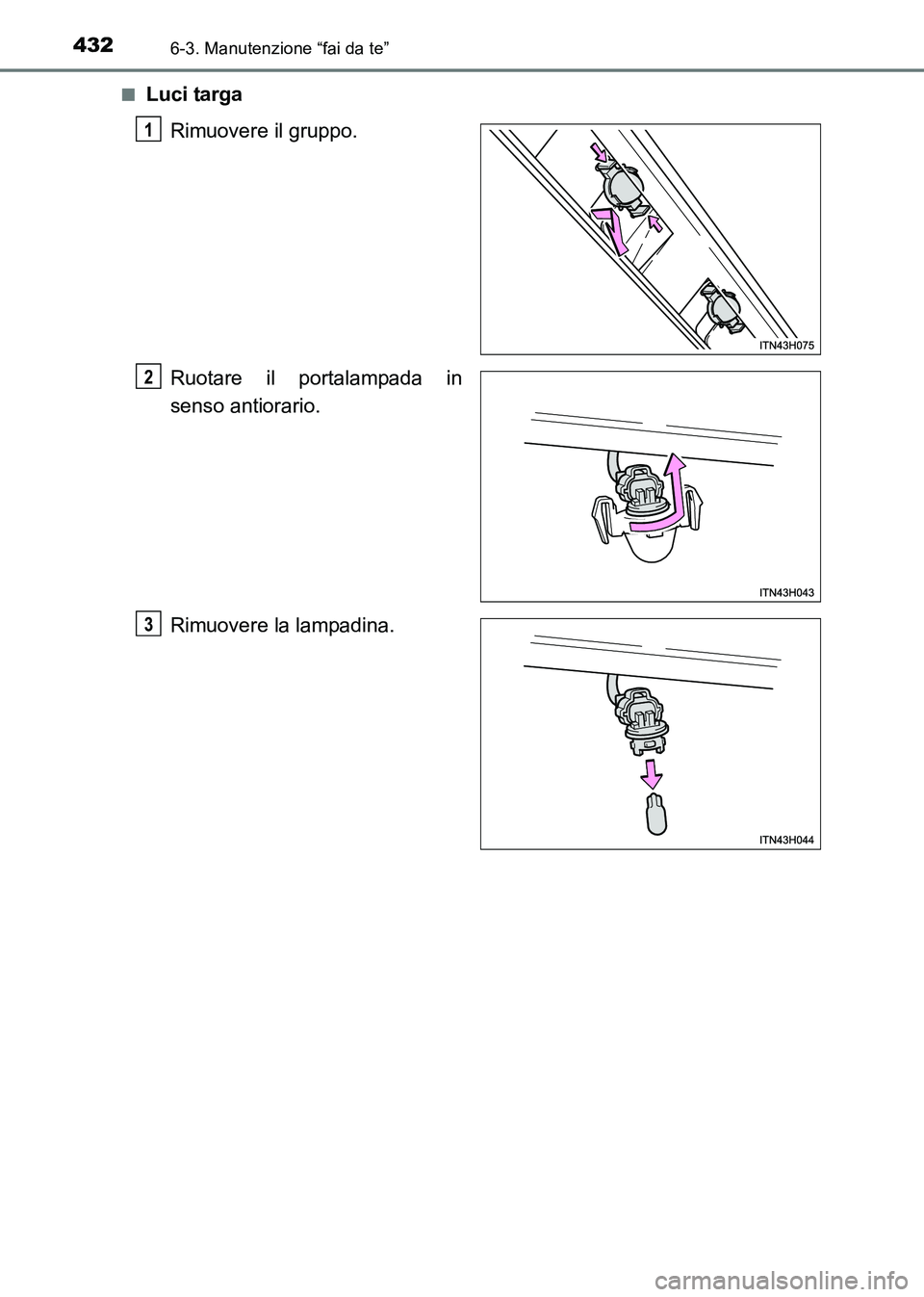

Luci targa
Rimuovere il gruppo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
1
2
3
HILUX_OM_OM71216L_(EL).book Page 432 Friday, May 9, 2014 7:2 1 PM

4336-3. Manutenzione “fai da te”
6
Manutenzione e cura
HILUX_OM_OM71216L_(EL)■

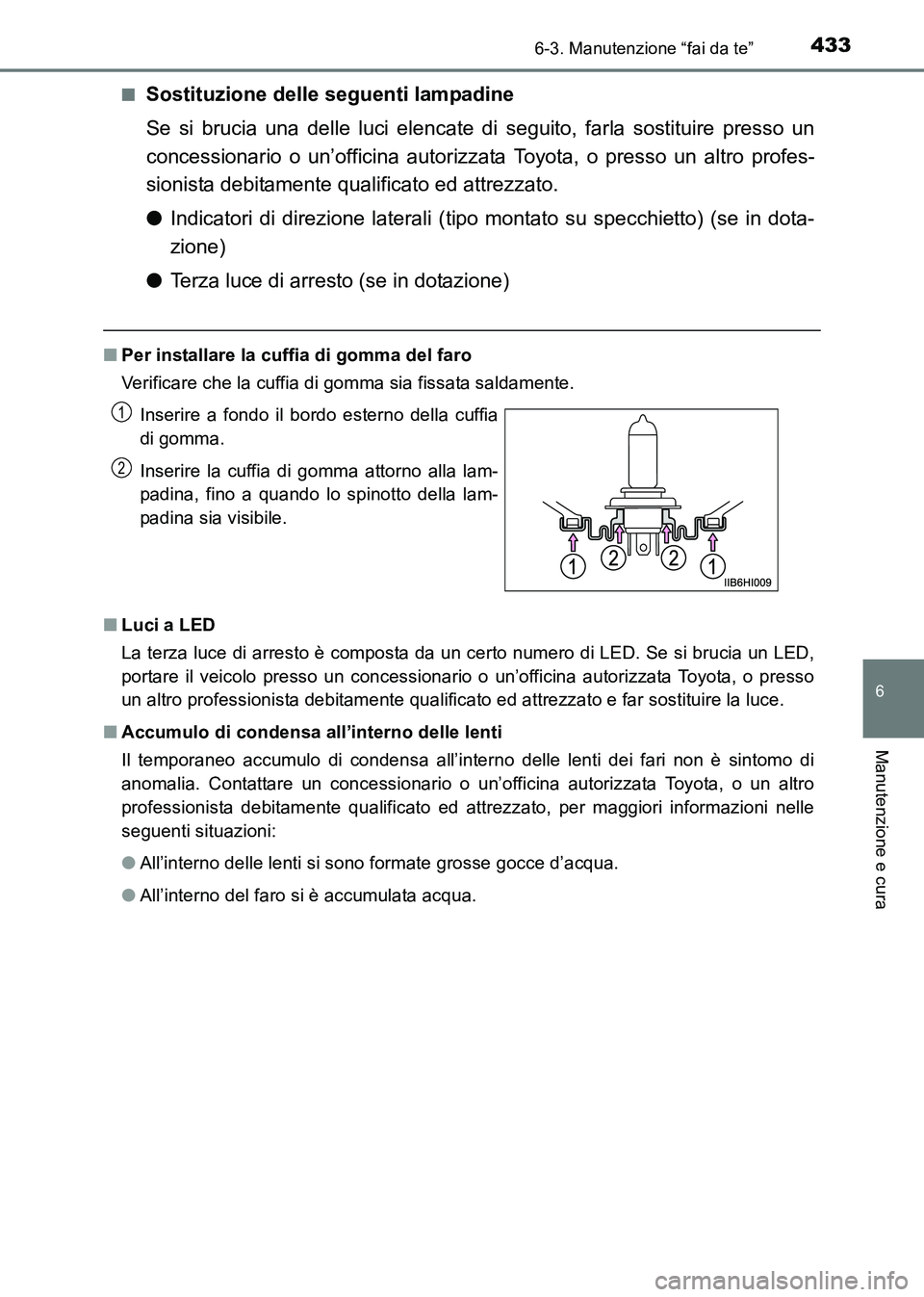

Sostituzione delle seguenti lampadine
Se si brucia una delle luci elencate di seguito, farla sostituire presso un
concessionario o un’officina autorizzata Toyota, o presso un altro profes-
sionista debitamente qualificato ed attrezzato.
●
Indicatori di direzione laterali (tipo montato su specchietto) (se in dota-
zione)
● Terza luce di arresto (se in dotazione)
■Per installare la cuffia di gomma del faro
Verificare che la cuffia di gomma sia fissata saldamente.
■ Luci a LED
La terza luce di arresto è composta da un certo numero di LED. Se si brucia un LED,
portare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato ed attrezzato e far sostituire la luce.
■ Accumulo di condensa all’interno delle lenti
Il temporaneo accumulo di condensa all’interno delle lenti dei fari non è sintomo di
anomalia. Contattare un concessionario o un’officina autorizzata Toyota, o un altro
professionista debitamente qualificato ed attrezzato, per maggiori informazioni nelle
seguenti situazioni:
●All’interno delle lenti si sono formate grosse gocce d’acqua.
● All’interno del faro si è accumulata acqua. Inserire a fondo il bordo esterno della cuffia
di gomma.
Inserire la cuffia di gomma attorno alla lam-
padina, fino a quando lo spinotto della lam-
padina sia visibile.
1
2
HILUX_OM_OM71216L_(EL).book Page 433 Friday, May 9, 2014 7:2 1 PM

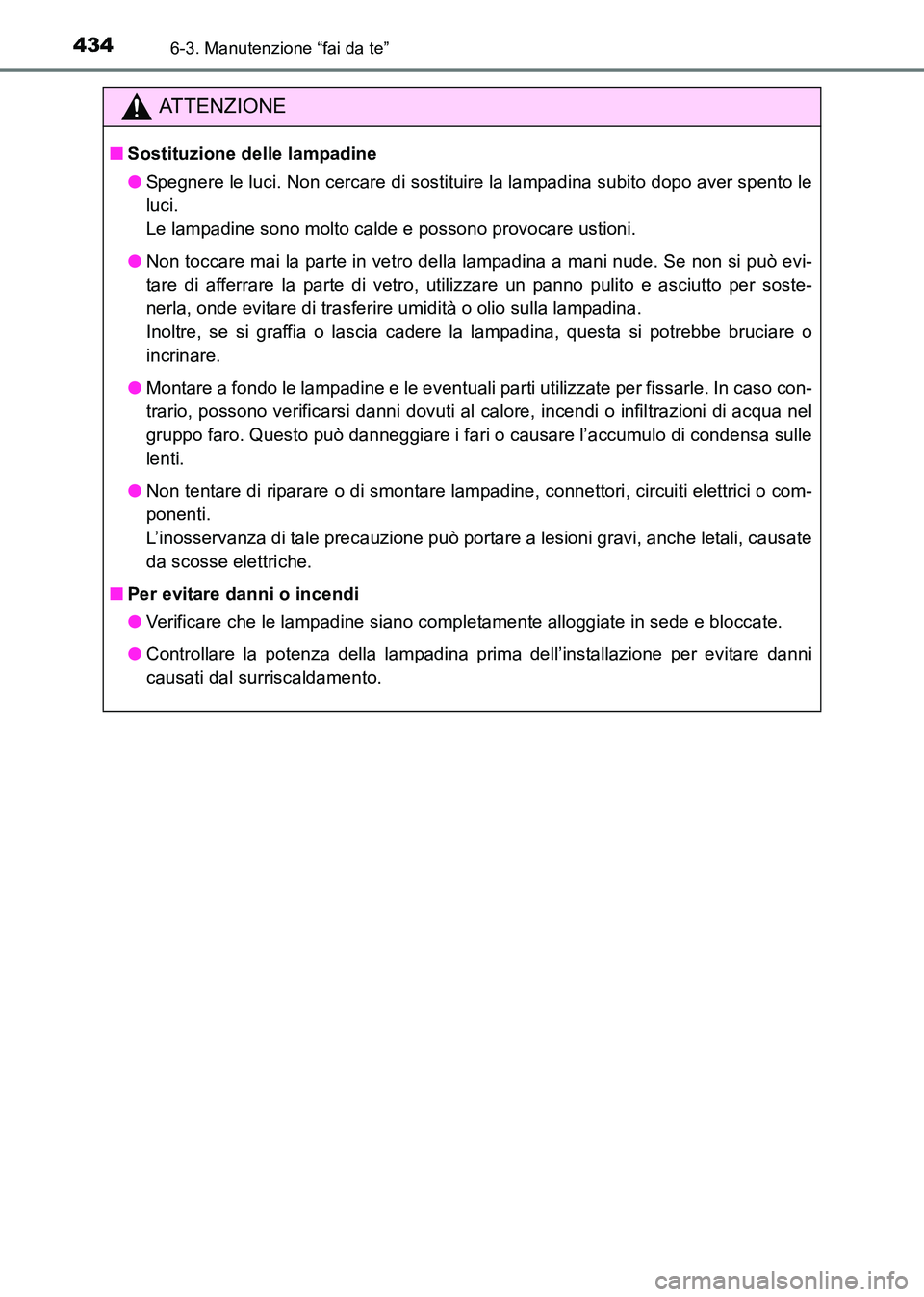

4346-3. Manutenzione “fai da te”
HILUX_OM_OM71216L_(EL)
ATTENZIONE
■Sostituzione delle lampadine
●Spegnere le luci. Non cercare di sostituire la lampadina subito dopo aver spento le
luci.
Le lampadine sono molto calde e possono provocare ustioni.
● Non toccare mai la parte in vetro della lampadina a mani nude. Se non si può evi-
tare di afferrare la parte di vetro, utilizzare un panno pulito e asciutto per soste-
nerla, onde evitare di trasferire umidità o olio sulla lampadina.
Inoltre, se si graffia o lascia cadere la lampadina, questa si potrebbe bruciare o
incrinare.
● Montare a fondo le lampadine e le eventuali parti utilizzate per fissarle. In caso con-
trario, possono verificarsi danni dovuti al calore, incendi o infiltrazioni di acqua nel
gruppo faro. Questo può danneggiare i fari o causare l’accumulo di condensa sulle
lenti.
● Non tentare di riparare o di smontare lampadine, connettori, circuiti elettrici o com-
ponenti.
L’inosservanza di tale precauzione può portare a lesioni gravi, anche letali, causate
da scosse elettriche.
■ Per evitare danni o incendi
●Verificare che le lampadine siano completamente alloggiate in sede e bloccate.
● Controllare la potenza della lampadina prima dell’installazione per evitare danni
causati dal surriscaldamento.
HILUX_OM_OM71216L_(EL).book Page 434 Friday, May 9, 2014 7:2 1 PM

435

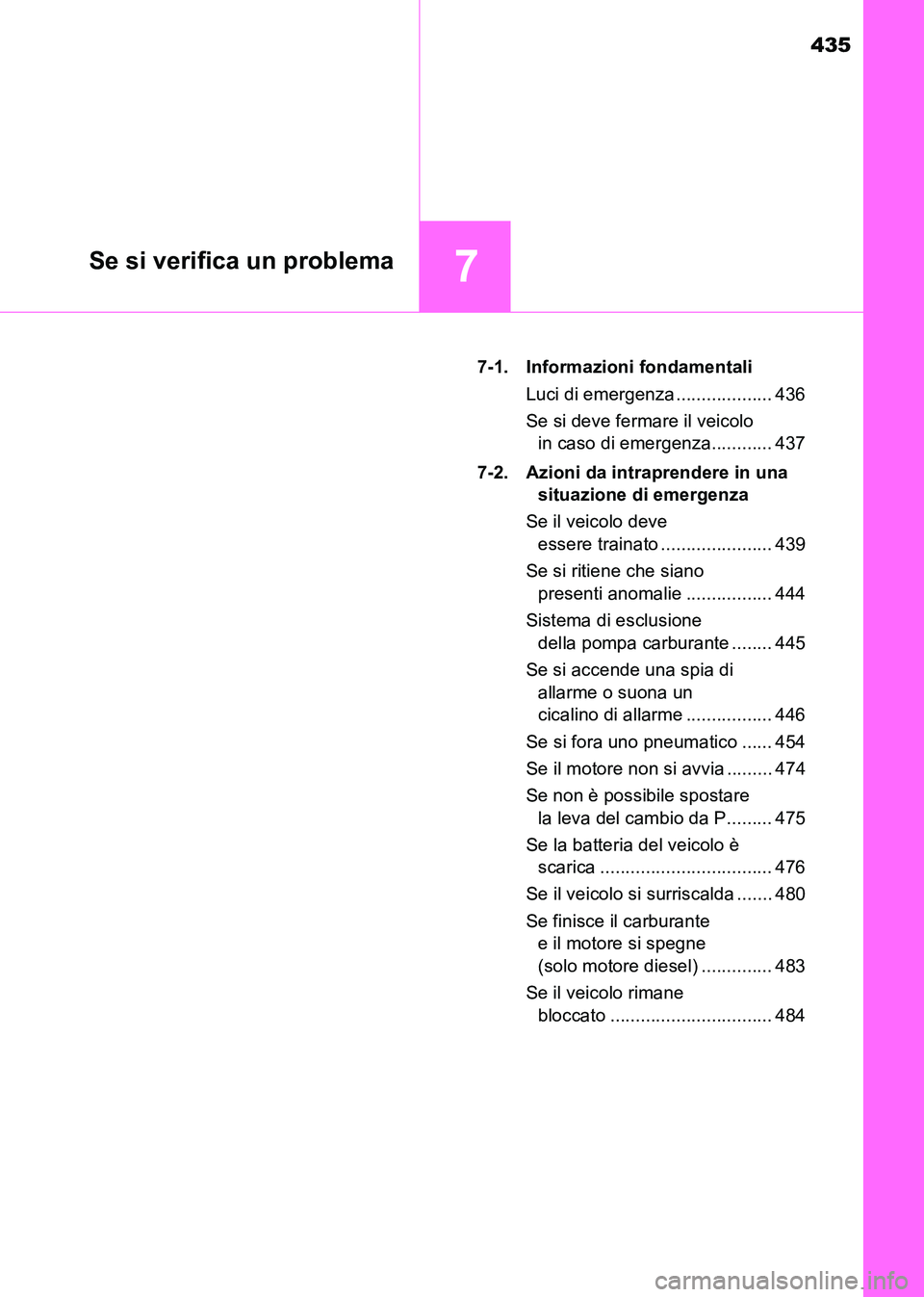

7Se si verifica un problema
HILUX_OM_OM71216L_(EL)7-1. Informazioni fondamentali
Luci di emergenza ................... 436
Se si deve fermare il veicolo in caso di emergenza............ 437
7-2. Azioni da intraprendere in una situazione di emergenza
Se il veicolo deve essere trainato ...................... 439
Se si ritiene che siano presenti anomalie ................. 444
Sistema di esclusione della pompa carburante ........ 445
Se si accende una spia di allarme o suona un
cicalino di allarme ................. 446
Se si fora uno pneumatico ...... 454
Se il motore non si avvia ......... 474
Se non è possibile spostare la leva del cambio da P......... 475
Se la batteria del veicolo è scarica .................................. 476
Se il veicolo si surriscalda ....... 480
Se finisce il carburante e il motore si spegne
(solo motore diesel) .............. 483
Se il veicolo rimane bloccato ................................ 484
HILUX_OM_OM71216L_(EL).book Page 435 Friday, May 9, 2014 7:2 1 PM

4367-1. Informazioni fondamentali
HILUX_OM_OM71216L_(EL)

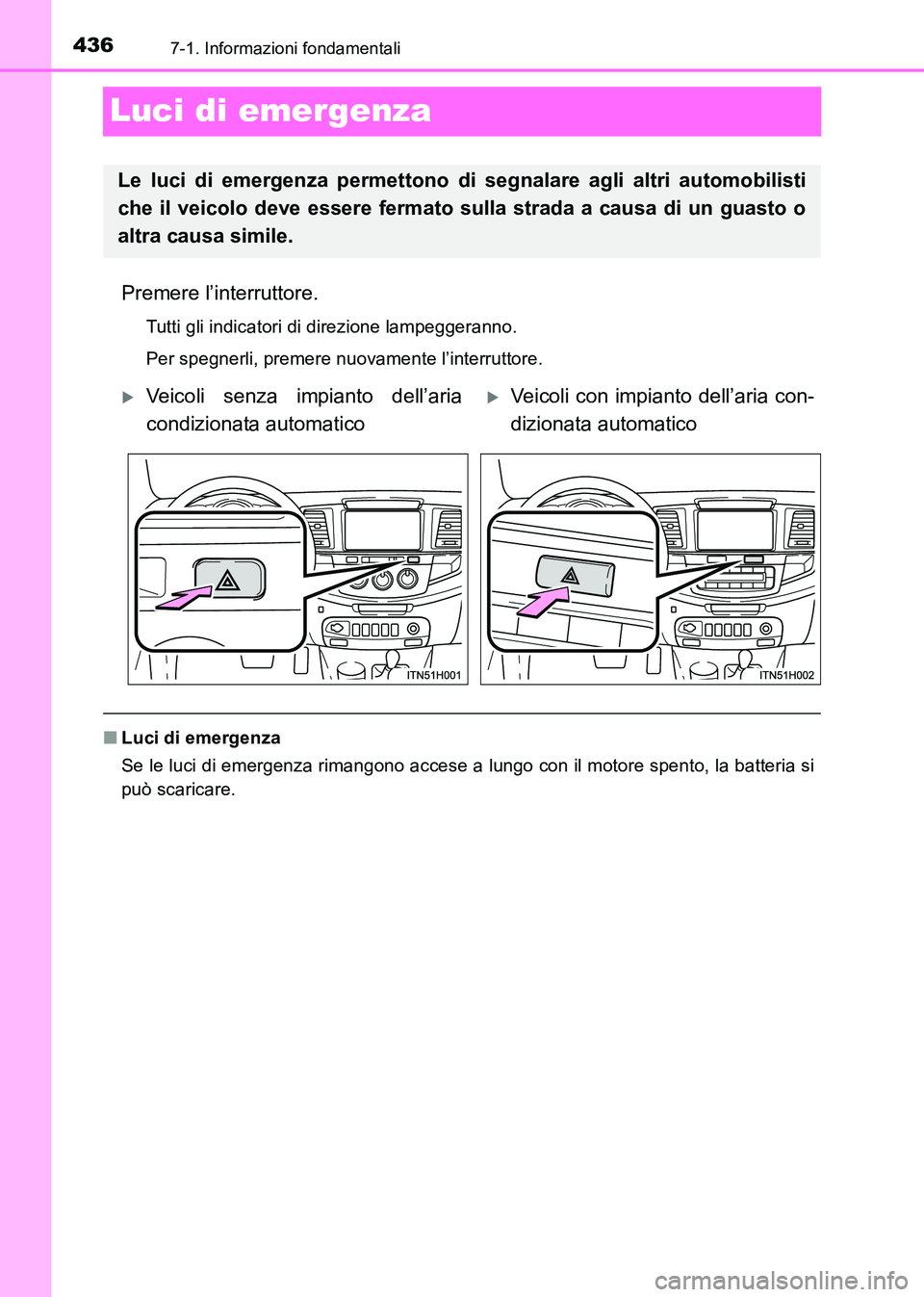

Luci di emergenza
Premere l’interruttore.
Tutti gli indicatori di direzione lampeggeranno.
Per spegnerli, premere nuovamente l’interruttore.
■Luci di emergenza
Se le luci di emergenza rimangono accese a lungo con il motore spento, la batteria si
può scaricare.
Le luci di emergenza permettono di segnalare agli altri automobilisti
che il veicolo deve essere fermato sulla strada a causa di un guasto o
altra causa simile.
XVeicoli senza impianto dell’aria
condizionata automaticoXVeicoli con impianto dell’aria con-
dizionata automatico
HILUX_OM_OM71216L_(EL).book Page 436 Friday, May 9, 2014 7:2 1 PM

437
7
7-1. Informazioni fondamentali
Se si verifica un problema
HILUX_OM_OM71216L_(EL)

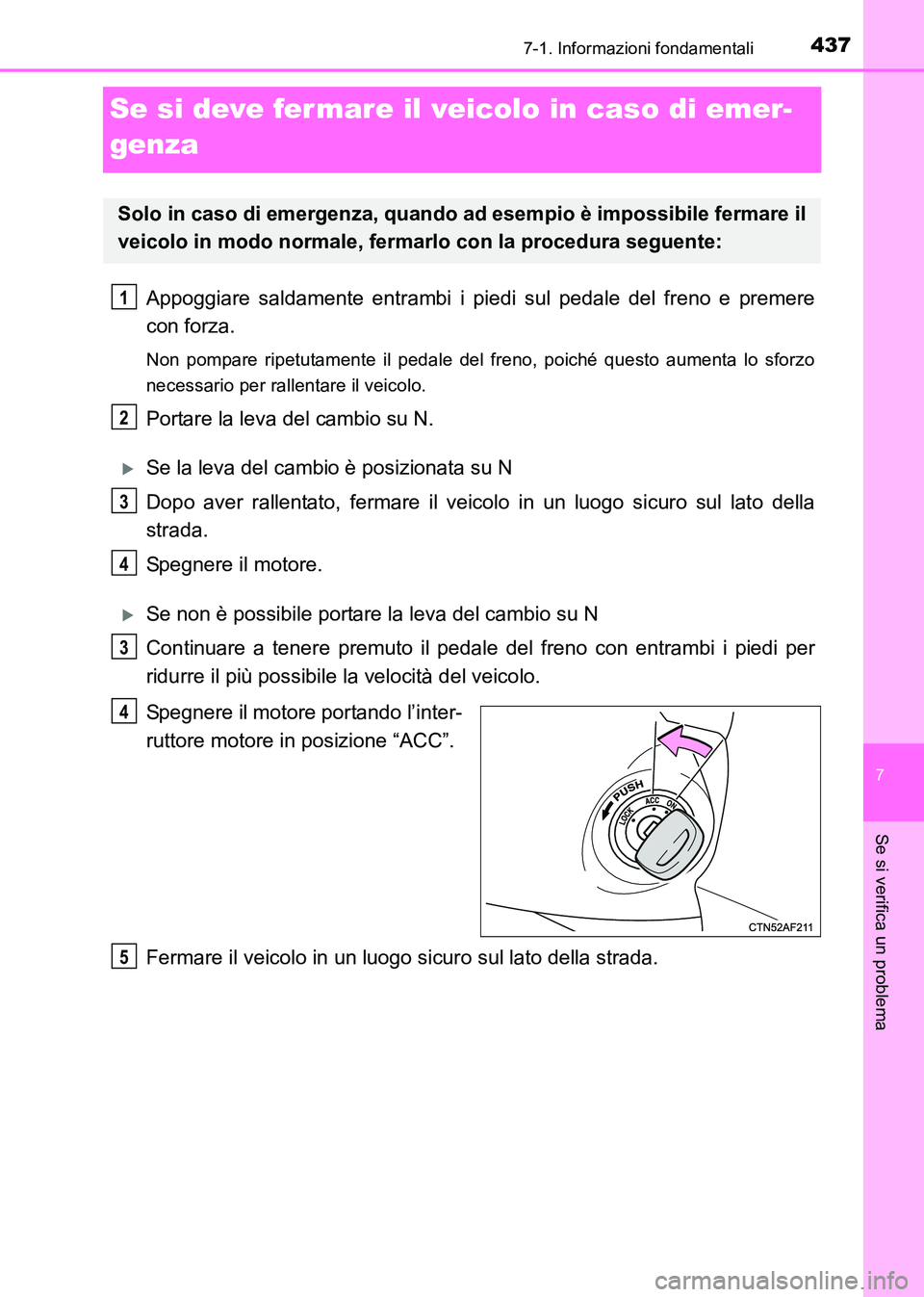

Se si deve fermare il veicolo in caso di emer-
genza
Appoggiare saldamente entrambi i piedi sul pedale del freno e premere
con forza.
Non pompare ripetutamente il pedale del freno, poiché questo aumenta lo sforzo
necessario per rallentare il veicolo.
Portare la leva del cambio su N.
XSe la leva del cambio è posizionata su N
Dopo aver rallentato, fermare il veicolo in un luogo sicuro sul lato della
strada.
Spegnere il motore.
XSe non è possibile portare la leva del cambio su N
Continuare a tenere premuto il pedale del freno con entrambi i piedi per
ridurre il più possibile la velocità del veicolo.
Spegnere il motore portando l’inter-
ruttore motore in posizione “ACC”.
Fermare il veicolo in un luogo sicuro sul lato della strada.
Solo in caso di emergenza, quando ad esempio è impossibile fermare il
veicolo in modo normale, fermarlo con la procedura seguente:
1
2
3
4
3
4
5
HILUX_OM_OM71216L_(EL).book Page 437 Friday, May 9, 2014 7:2 1 PM

4387-1. Informazioni fondamentali
HILUX_OM_OM71216L_(EL)

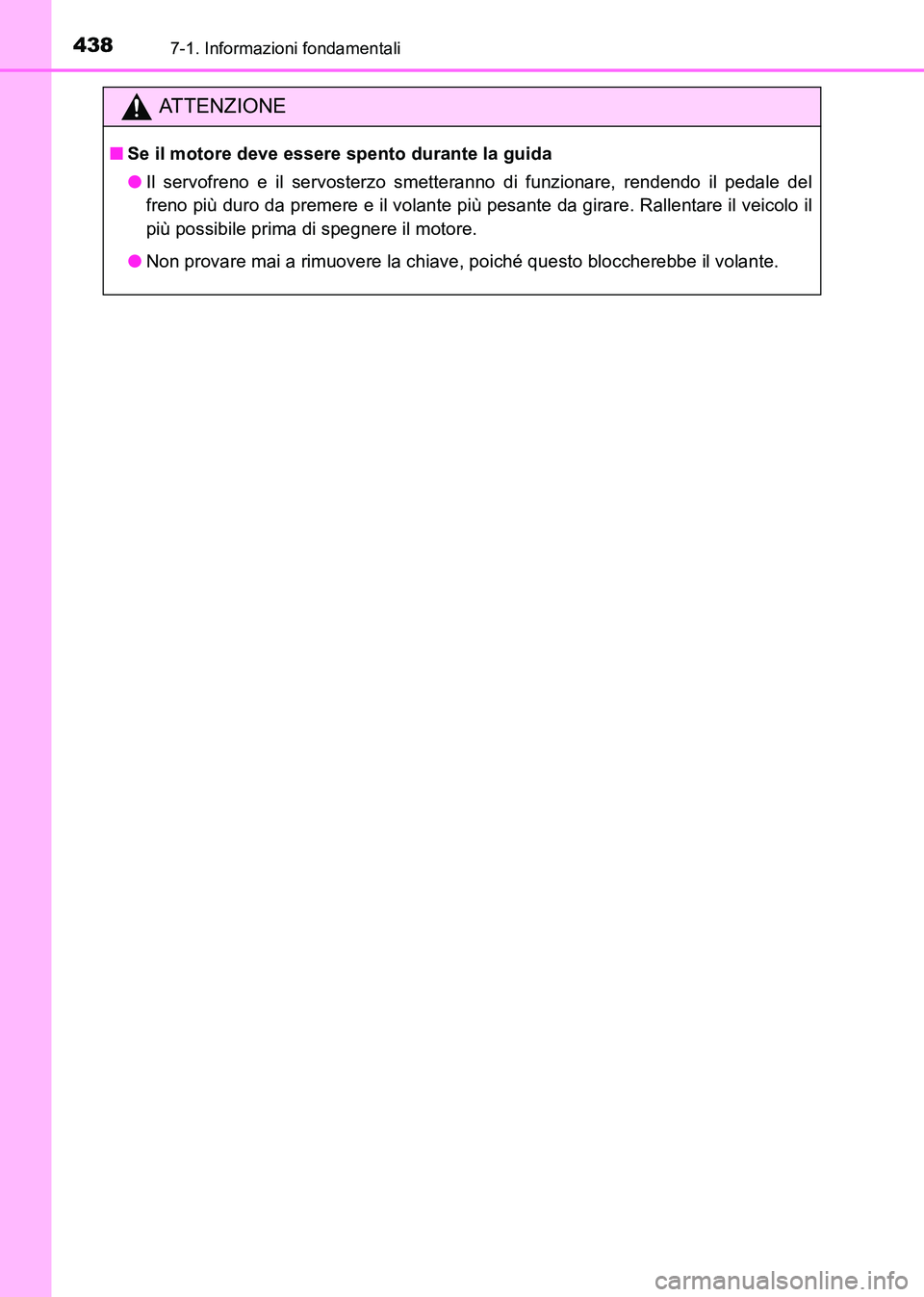

ATTENZIONE
■Se il motore deve essere spento durante la guida
●Il servofreno e il servosterzo smetteranno di funzionare, rendendo il pedale del
freno più duro da premere e il volante più pesante da girare. Rallentare il veicolo il
più possibile prima di spegnere il motore.
● Non provare mai a rimuovere la chiave, poiché questo bloccherebbe il volante.
HILUX_OM_OM71216L_(EL).book Page 438 Friday, May 9, 2014 7:2 1 PM

439
7
7-2. Azioni da intraprendere in una situazione di emergenza
Se si verifica un problema
HILUX_OM_OM71216L_(EL)
Se il veicolo deve essere trainato
Quanto segue può indicare un problema con il cambio. Rivolgersi a un con-
cessionario o un’officina autorizzata Toyota o a un altro professionista debita-
mente qualificato ed attrezzato o a un servizio di carro attrezzi prima di
effettuare il traino.
●Il motore è in moto, ma il veicolo non si muove.
● Il veicolo produce un rumore anomalo.
Non effettuare il traino con un carro
attrezzi con gru, per evitare di dan-
neggiare la carrozzeria.
Se occorre trainare il veicolo, si raccomanda che il traino venga effet-
tuato da un concessionario o un’officina autorizzata Toyota, o da un
altro professionista debitamente qualificato ed attrezzato, ad esempio
un servizio di carro attrezzi con sollevatore per ruote o con pianale.
Utilizzare un sistema con catena di sicurezza per qualsiasi traino e
rispettare tutte le normative statali/provinciali e locali.
Circostanze in cui è necessario contattare il concessionario prima del
traino
Traino con carro attrezzi con gru
HILUX_OM_OM71216L_(EL).book Page 439 Friday, May 9, 2014 7:2 1 PM

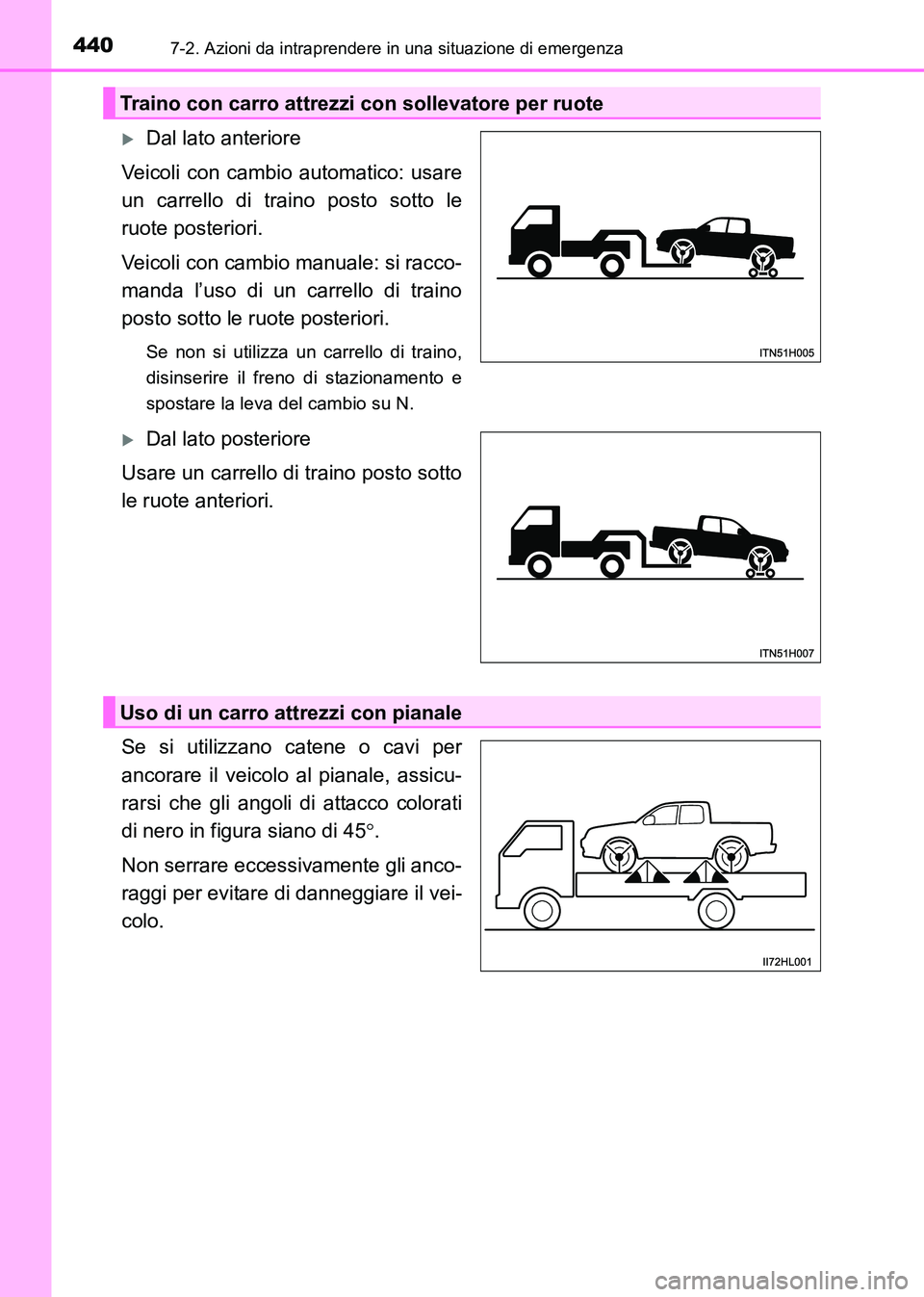

4407-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71216L_(EL)
XDal lato anteriore
Veicoli con cambio automatico: usare
un carrello di traino posto sotto le
ruote posteriori.
Veicoli con cambio manuale: si racco-
manda l’uso di un carrello di traino
posto sotto le ruote posteriori.
Se non si utilizza un carrello di traino,
disinserire il freno di stazionamento e
spostare la leva del cambio su N.
XDal lato posteriore
Usare un carrello di traino posto sotto
le ruote anteriori.
Se si utilizzano catene o cavi per
ancorare il veicolo al pianale, assicu-
rarsi che gli angoli di attacco colorati
di nero in figura siano di 45 °.
Non serrare eccessivamente gli anco-
raggi per evitare di danneggiare il vei-
colo.
Traino con carro attrezzi con sollevatore per ruote
Uso di un carro attrezzi con pianale
