2514-1. Vor Fahrtantritt
4
Fahren
HILUX_OM_OM71245M_(EM)
570 mm
570 mm
Einbaupositionen für Anhängerkupplung/Rahmen der Anhängerkupp-
lung und Kugelkopf
1
2
178 mm
183 mm
183 mm
193 mm
225/70R17C-Reifen:
379 mm
265/65R17- und 265/60R18-Rei-
fen:
381 mm373 mm
427 mm
576 mm
641 mm
1343 mm3
4
5
6
7
8
9
10
11
12

2524-1. Vor Fahrtantritt
HILUX_OM_OM71245M_(EM)
Ihr Fahrzeug reagiert im Anhängerbetrieb anders. Beachten Sie beim Fahren
mit Anhänger zur Vermeidung von Unfällen mit tödlichen oder schweren Ver-
letzungen Folgendes:
■Prüfen der Anschlüsse zwischen Anhänger und Beleuchtung
Überprüfen Sie den Anschluss zwischen Anhänger und Beleuchtung vor
Fahrtantritt und halten Sie das Fahrzeug nach einer kurzen Strecke an, um
den Anschluss erneut zu überprüfen.
■Fahrübungen mit angekoppeltem Anhänger
●Machen Sie sich in einer Gegend mit wenig oder gar keinem Verkehr
mit dem Abbiegen, Anhalten und Zurücksetzen bei angekoppeltem
Anhänger vertraut.
●Halten Sie beim Zurücksetzen mit angekoppeltem Anhänger den
Bereich des Lenkrads fest, der Ihnen am nächsten ist, und lenken Sie
im Uhrzeigersinn, um den Anhänger nach links zu fahren, bzw. gegen
den Uhrzeigersinn, um den Anhänger nach rechts zu fahren. Schlagen
Sie das Lenkrad jeweils nur wenig ein, um Lenkfehler zu vermeiden.
Lassen Sie sich beim Zurücksetzen einweisen, um einen Unfall zu ver-
meiden.
■Erhöhter Fahrzeug-zu-Fahrzeug-Abstand
Bei einer Geschwindigkeit von 10 km/h sollte der Abstand zum vorausfah-
renden Fahrzeug mindestens die Gesamtlänge von Fahrzeug und Anhän-
ger betragen. Vermeiden Sie plötzliches Bremsen, wodurch das Fahrzeug
ins Schleudern geraten kann. Sie könnten die Kontrolle über das Fahrzeug
verlieren. Dies gilt insbesondere auf nasser oder rutschiger Fahrbahn.
■Plötzliches Beschleunigen/Lenken/Kurvenfahren
Das Durchfahren scharfer Kurven mit angekoppeltem Anhänger kann
dazu führen, dass der Anhänger mit Ihrem Fahrzeug kollidiert. Bremsen
Sie frühzeitig ab, wenn Sie sich einer Kurve nähern, und durchfahren Sie
sie langsam und vorsichtig, um plötzliches Bremsen zu vermeiden.
■Wichtige Punkte beim Kurvenfahren
Die Räder des Anhängers kommen näher an die Innenseite der Kurve
heran als die Räder des Fahrzeugs. Um dafür Spielraum zu lassen, durch-
fahren Sie Kurven mit einem größeren Radius als gewöhnlich.
Hinweise

2534-1. Vor Fahrtantritt
4
Fahren
HILUX_OM_OM71245M_(EM)■
Wichtige Punkte zur Stabilität
Durch unebene Fahrbahnen und starke Seitenwinde verursachte Fahr-
zeugbewegungen beeinträchtigen die Handhabung. Das Fahrzeug kann
auch durch überholende Busse oder große Lastwagen ins Schwanken
geraten. Schauen Sie beim Fahren neben solchen Fahrzeugen regelmä-
ßig in den Rückspiegel. Beginnen Sie bei Eintreten einer solchen Fahr-
zeugbewegung sofort, die Geschwindigkeit gleichmäßig herabzusetzen,
indem Sie langsam die Bremse betätigen. Halten Sie das Lenkrad beim
Abbremsen immer gerade.
■Überholen anderer Fahrzeuge
Bedenken Sie die Gesamtlänge Ihres Gespanns und stellen Sie vor einem
Spurwechsel sicher, dass der Fahrzeug-zu-Fahrzeug-Abstand ausreicht.
■Informationen zum Getriebe
Fahrzeuge mit Schaltgetriebe: Fahren Sie zur wirkungsvollen Nutzung der
Motorbremswirkung nicht im 5. oder 6. Gang.
Fahrzeuge mit Automatikgetriebe: Fahren Sie zur wirkungsvollen Nutzung
der Motorbremswirkung nicht in Fahrstufe “D”. Wenn Sie im S-Modus fah-
ren, muss die Schaltbereichsposition des Getriebes auf “4” oder niedriger
stehen.
■Wenn der Motor überhitzt
Das Ziehen eines beladenen Anhängers an einer langen, steilen Steigung
kann bei Temperaturen von mehr als 30 C zum Überhitzen des Motors
führen. Wenn die Motorkühlmittel-Temperaturanzeige ein Überhitzen des
Motors anzeigt, schalten Sie sofort die Klimaanlage aus, verlassen Sie die
Straße und halten Sie das Fahrzeug an einem sicheren Ort an. (S. 662)
■Beim Parken des Fahrzeugs
Legen Sie immer Unterlegkeile unter die Räder von Fahrzeug und Anhän-
ger. Betätigen Sie die Feststellbremse kräftig und schalten Sie den Schalt-
/Wählhebel bei einem Automatikgetriebe auf “P” und bei einem Schaltge-
triebe in den 1. bzw. Rückwärtsgang.

2544-1. Vor Fahrtantritt
HILUX_OM_OM71245M_(EM)
WARNUNG
Befolgen Sie alle in diesem Abschnitt beschriebenen Anweisungen. Anderenfalls kann
es zu Unfällen mit tödlichen oder schweren Verletzungen kommen.
■ Vorsichtsmaßregeln für den Anhängerbetrieb
Achten Sie beim Fahren mit Anhänger darauf, keine Gewichtsgrenzen zu über-
schreiten. ( S. 255)
■ Fahrgeschwindigkeit bei Anhängerbetrieb
Beachten Sie die gesetzlich vorgeschriebenen Höchstgeschwindigkeiten für Anhän-
gerbetrieb.
■ Vor der Abfahrt von Bergen oder langen Gefällstrecken
Verringern Sie die Geschwindigkeit und schalten Sie zurück. Schalten Sie jedoch nie
plötzlich während einer steilen oder langen Abfahrt zurück.
■ Betätigung des Bremspedals
Treten Sie das Bremspedal nicht zu häufig oder anhaltend über längere Zeit.
Dies kann ein Überhitzen der Bremse und damit eine Beeinträchtigung der Brems-
wirkung zur Folge haben.
■ Zur Vermeidung von Unfällen und Verletzungen
● Das kombinierte Gesamtgewicht (Summe aus dem Gewicht Ihres Fahrzeugs plus
seiner Ladung und dem Gesamtgewicht des Anhängers) darf folgende Werte nicht
überschreiten:
Modelle mit Einzelkabine
5530 kg: Pre Runner
5850 kg: Modelle mit Allradantrieb
Modelle mit Langkabine
5850 kg
Modelle mit Doppelkabine
5850 kg: Außer Pre Runner EURO VI-Modell* für Israel und EURO V- und
EURO VI-Modelle* für die Türkei
*: EURO V und EURO VI sind Abgasnormen. Falls Sie nicht wissen, ob Ihr Fahrzeug
die geltenden Normen erfüllt, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
● Verwenden Sie im Anhängerbetrieb nicht die Geschwindigkeitsregelung (falls vor-
handen).

2554-1. Vor Fahrtantritt
4
Fahren
HILUX_OM_OM71245M_(EM)■
Anhängergesamtgewicht und zulässige Stützlast
Anhängergesamtgewicht
Das Gewicht des Anhängers selbst
plus die Anhängerzuladung dürfen
die maximale Anhängelast nicht
überschreiten. Überhöhtes Gewicht
ist eine Gefahrenquelle. (S. 671)
Verwenden Sie für den Anhänger-
betrieb eine Antischlingerkupplung
oder einen Stabilisator (Schlinger-
dämpfer).
Bei einem Anhängergesamtgewicht von mehr als 2000 kg muss ein Stabilisator
(Schlingerdämpfer) verwendet werden.
Zulässige Stützlast
Verteilen Sie die Anhängerzuladung so, dass die Stützlast größer als 25 kg oder
4 % der Anhängelast ist. Die Stützlast darf das angegebene Gewicht nicht über-
schreiten. (S. 671)
Wichtige Punkte zur Anhängerbeladung (außer Modelle mit Allradan-
trieb und Einzelkabine, Modelle mit Allradantrieb und Langkabine ohne
Rücksitzpolster und Modell GUN125L-CNFSHW3
*)
*: Der Modellcode befindet sich auf dem Herstellerschild/-aufkleber. (S. 674)
1
2

2564-1. Vor Fahrtantritt
HILUX_OM_OM71245M_(EM)

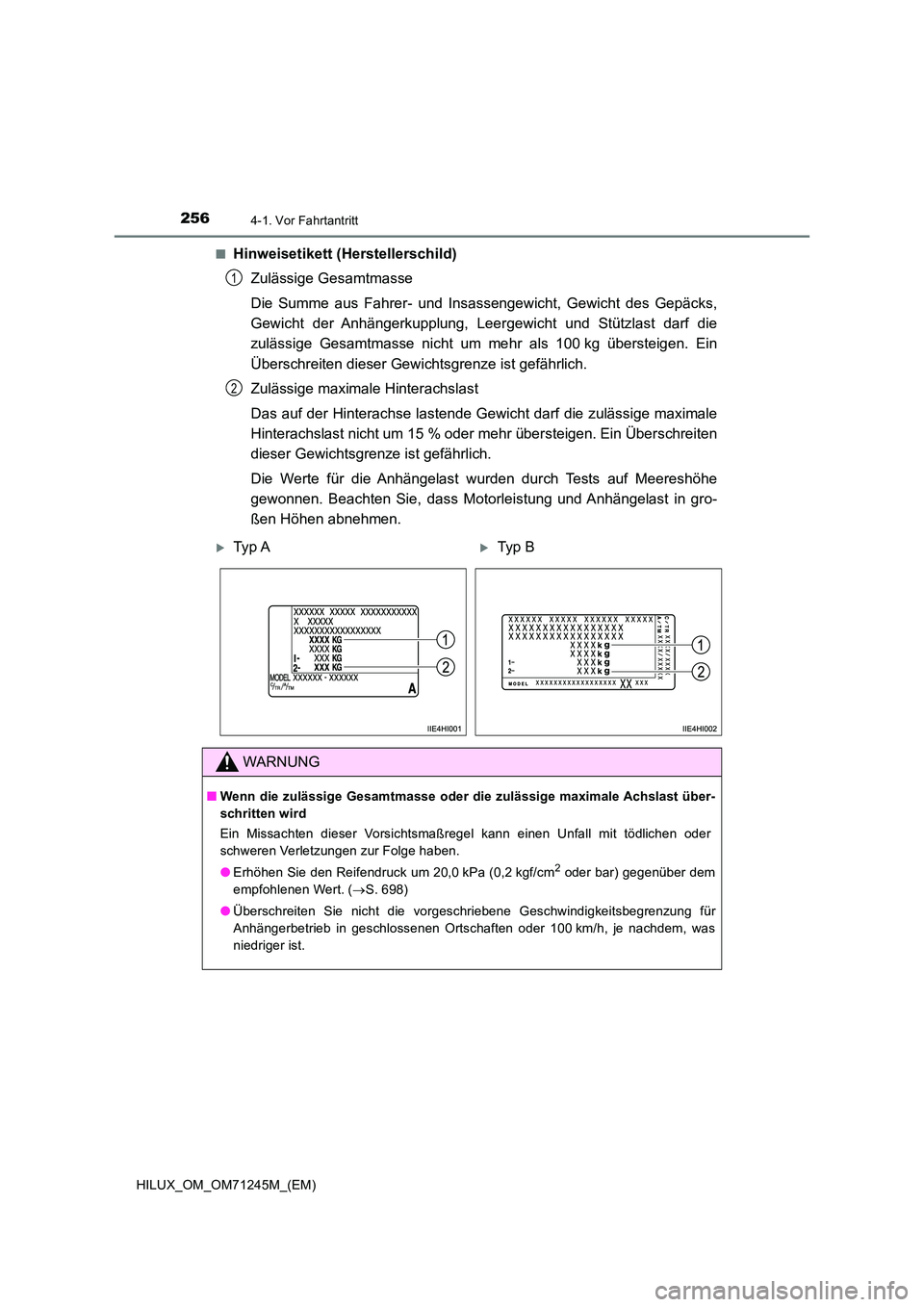

■Hinweisetikett (Herstellerschild)
Zulässige Gesamtmasse
Die Summe aus Fahrer- und Insassengewicht, Gewicht des Gepäcks,
Gewicht der Anhängerkupplung, Leergewicht und Stützlast darf die
zulässige Gesamtmasse nicht um mehr als 100 kg übersteigen. Ein
Überschreiten dieser Gewichtsgrenze ist gefährlich.
Zulässige maximale Hinterachslast
Das auf der Hinterachse lastende Gewicht darf die zulässige maximale
Hinterachslast nicht um 15 % oder mehr übersteigen. Ein Überschreiten
dieser Gewichtsgrenze ist gefährlich.
Die Werte für die Anhängelast wurden durch Tests auf Meereshöhe
gewonnen. Beachten Sie, dass Motorleistung und Anhängelast in gro-
ßen Höhen abnehmen.
1
2
Ty p ATyp B
WARNUNG
■ Wenn die zulässige Gesamtmasse oder die zulässige maximale Achslast über-
schritten wird
Ein Missachten dieser Vorsichtsmaßregel kann einen Unfall mit tödlichen oder
schweren Verletzungen zur Folge haben.
● Erhöhen Sie den Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) gegenüber dem
empfohlenen Wert. ( S. 698)
● Überschreiten Sie nicht die vorgeschriebene Geschwindigkeitsbegrenzung für
Anhängerbetrieb in geschlossenen Ortschaften oder 100 km/h, je nachdem, was
niedriger ist.

2574-1. Vor Fahrtantritt
4
Fahren
HILUX_OM_OM71245M_(EM)
■Reifen-Hinweise
●Erhöhen Sie bei Anhängerbetrieb den Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder
bar) gegenüber dem empfohlenen Wert. (S. 698)
●Erhöhen Sie den Luftdruck der Anhängerreifen entsprechend dem Anhängergesamt-
gewicht und in Übereinstimmung mit den Werten, die vom Hersteller Ihres Anhän-
gers empfohlen werden.
■Anhängerbeleuchtung
Prüfen Sie bei jedem Ankoppeln des Anhängers die korrekte Funktion der Blinkleuch-
ten und Bremsleuchten. Eine direkte Verkabelung mit Ihrem Fahrzeug kann das elekt-
rische System beschädigen und die korrekte Funktion der Leuchten beeinträchtigen.
■Einfahrhinweise
Toyota empfiehlt, dass Fahrzeuge mit neuen Antriebsstrangteilen während der ersten
800 km nicht für den Anhängerbetrieb verwendet werden.
■Sicherheitsprüfungen vor dem Anhängerbetrieb
●Stellen Sie sicher, dass die maximale Belastungsgrenze für Anhängerkupplung/Rah-
men der Anhängerkupplung und Kugelkopf nicht überschritten wird. Bedenken Sie,
dass die Stützlast des Anhängers zu dem auf dem Fahrzeug lastenden Gewicht
addiert werden muss. Stellen Sie außerdem sicher, dass das gesamte auf dem Fahr-
zeug lastende Gewicht nicht die Gewichtsgrenzen übersteigt. (S. 255)
●Stellen Sie sicher, dass die Anhängerzuladung gesichert ist.
●Zusätzliche Außenspiegel sollten angebracht werden, wenn der nachfolgende Ver-
kehr mit den Standardspiegeln nicht ausreichend überblickt werden kann. Stellen Sie
die Ausfahrarme dieser Spiegel auf beiden Seiten des Fahrzeugs immer so ein, dass
sie eine optimale Sicht auf die Straße hinter dem Fahrzeug bieten.
■Fahrzeugwartung
●Wenn das Fahrzeug für den Anhängerbetrieb verwendet wird, muss die Fahrzeug-
wartung häufiger durchgeführt werden, da im Gegensatz zum normalen Fahrbetrieb
eine größere Gewichtslast auf das Fahrzeug einwirkt.
●Ziehen Sie nach ca. 1000 km Anhängerbetrieb alle Schrauben nach, mit denen der
Kugelkopf und der Rahmen der Anhängerkupplung befestigt sind.

2584-1. Vor Fahrtantritt
HILUX_OM_OM71245M_(EM)
■ Wenn der Anhänger ins Schlingern gerät
Einer oder mehrere Faktoren (wie Seitenwinde, überholende Fahrzeuge, schlechte
Straßen usw.) können die Handhabung des Fahrzeugs und des Anhängers beein-
trächtigen und zu Instabilität führen.
● Wenn der Anhänger ins Schlingern gerät:
• Halten Sie das Lenkrad gut fest. Lenken Sie geradeaus.
Versuchen Sie nicht, das Schlingern des Anhängers durch Lenkbewegungen
unter Kontrolle zu bringen.
• Gehen Sie sofort dazu über, zur Geschwindigkeitsreduzierung das Gaspedal
nach und nach loszulassen.
Erhöhen Sie nicht die Geschwindigkeit. Betätigen Sie nicht das Bremspedal oder
die Feststellbremse.
Wenn Sie keine extremen Korrekturmaßnahmen mit dem Lenkrad oder den Brem-
sen vornehmen, sollte es zur Stabilisierung von Fahrzeug und Anhänger kommen.
(Die Anhängerstabilisierung kann, sofern sie aktiviert ist, ebenfalls zu einer Stabili-
sierung des Fahrzeugs und des Anhängers beitragen.)
● Nachdem das Schlingern des Anhängers aufgehört hat:
• Halten Sie an einem sicheren Ort an. Lassen Sie alle Insassen aussteigen.
• Überprüfen Sie die Reifen des Fahrzeugs und des Anhängers.
• Überprüfen Sie die Beladung des Anhängers.
Stellen Sie sicher, dass sich die Ladung nicht verschoben hat.
Stellen Sie nach Möglichkeit sicher, dass die Stützlast eingehalten wird.
• Überprüfen Sie die Beladung des Fahrzeugs.
Stellen Sie sicher, dass das Fahrzeug nicht überladen ist, nachdem die Insassen
eingestiegen sind.
Falls Sie keine Probleme feststellen können, war die Geschwindigkeit, bei der der
Anhänger ins Schlingern geriet, für Ihr Fahrzeug-Anhänger-Gespann zu hoch.
Fahren Sie zur Vermeidung einer weiteren Instabilität langsamer. Denken Sie daran,
dass das Schlingern des Gespanns mit steigender Geschwindigkeit zunimmt.
HINWEIS
■ Wenn die Verstärkung des Heckstoßfängers aus Aluminium ist
Stellen Sie sicher, dass die Stahlhalterung nicht direkt mit diesem Bereich in Kontakt
kommt.
Wenn sich Stahl und Aluminium berühren, kommt es zu einer korrosionsähnlichen
Reaktion, durch die der betroffene Bereich geschwächt wird und wodurch es zu
Beschädigungen kommen kann. Tragen Sie Rostschutzmittel auf die Teile auf, die
beim Befestigen einer Stahlhalterung miteinander in Kontakt kommen.

2594-1. Vor Fahrtantritt
4
Fahren
HILUX_OM_OM71245M_(EM)■
Anhängergesamtgewicht und zulässige Stützlast
Anhängergesamtgewicht
Das Gewicht des Anhängers selbst
plus die Anhängerzuladung dürfen
die maximale Anhängelast nicht
überschreiten. Überhöhtes Gewicht
ist eine Gefahrenquelle. (S. 671)
Verwenden Sie für den Anhänger-
betrieb eine Antischlingerkupplung
oder einen Stabilisator (Schlinger-
dämpfer).
Bei einem Anhängergesamtgewicht von mehr als 2000 kg muss ein Stabilisator
(Schlingerdämpfer) verwendet werden.
Zulässige Stützlast
Verteilen Sie die Anhängerzuladung so, dass die Stützlast größer als 25 kg oder
4 % der Anhängelast ist. Die Stützlast darf das angegebene Gewicht nicht über-
schreiten. (S. 671)
Wichtige Punkte zur Anhängerbeladung (Modelle mit Allradantrieb und
Einzelkabine, Modelle mit Allradantrieb und Langkabine ohne Rücksitz-
polster und Modell GUN125L-CNFSHW3
*)
*: Der Modellcode befindet sich auf dem Herstellerschild/-aufkleber. (S. 674)
1
2

2604-1. Vor Fahrtantritt
HILUX_OM_OM71245M_(EM)
■Hinweisetikett (Herstelleraufkleber)
Zulässige Gesamtmasse
Die Summe aus Fahrer- und Insassengewicht, Gewicht des Gepäcks,
Gewicht der Anhängerkupplung, Leergewicht und Stützlast darf die
zulässige Gesamtmasse nicht um mehr als 100 kg übersteigen. Ein
Überschreiten dieser Gewichtsgrenze ist gefährlich.
Zulässige maximale Hinterachslast
Das auf der Hinterachse lastende Gewicht darf die zulässige maximale
Hinterachslast nicht um 15 % oder mehr übersteigen. Ein Überschreiten
dieser Gewichtsgrenze ist gefährlich.
Die Werte für die Anhängelast wurden durch Tests auf Meereshöhe
gewonnen. Beachten Sie, dass Motorleistung und Anhängelast in gro-
ßen Höhen abnehmen.
1
2
Ty p ATyp B
WARNUNG
■ Wenn das Anhängergesamtgewicht 3200 kg überschreitet
Überschreiten Sie nicht die vorgeschriebene Geschwindigkeitsbegrenzung für
Anhängerbetrieb oder 90 km/h, je nachdem, was niedriger ist.
Ein Missachten dieser Vorsichtsmaßregel kann einen Unfall mit tödlichen oder
schweren Verletzungen zur Folge haben.
■ Wenn die zulässige Gesamtmasse oder die zulässige maximale Achslast über-
schritten wird
Ein Missachten dieser Vorsichtsmaßregel kann einen Unfall mit tödlichen oder
schweren Verletzungen zur Folge haben.
● Erhöhen Sie den Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) gegenüber dem
empfohlenen Wert. ( S. 698)
● Überschreiten Sie nicht die vorgeschriebene Geschwindigkeitsbegrenzung für
Anhängerbetrieb in geschlossenen Ortschaften oder 100 km/h, je nachdem, was
niedriger ist.
