3114-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K321SEn
Om du noterar några symptom
Om du observerar något av följande symtom ska du ta reda på den
möjliga orsaken och kontrollera på nytt.
Om symptomet inte kan lösas med åtgärden ska du låta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning kontrollera bi-
len.
Viktigt att veta
Möjlig orsakÅtgärd

Bilden är svår att se
• Bilen befinner sig i ett mörkt områ-
de
• Temperaturen kring linsen är an- tingen för hög eller för låg
• Utetemperaturen är låg
• Det finns vattendroppar på kame- ran
• Det regnar eller är fuktigt ute
• Främmande ämnen (t.ex. lera) har fastnat på kameran
• Kameran har blivit repad
• Solljus eller strålkastare skiner di- rekt in i kameran
• Bilen befinner sig under fluoresce-
rande ljus, natriumlampor, kvicksil-
verlampor, etc.
Om detta uppstår på grund av dessa
orsaker är det ingen indikering på en
funktionsstörning.
Backa långsamt och kontrollera hela
tiden visuellt runt omkring bilen. (An-
vänd backkameran igen när förhål-
landena har förbättrats.)
Bilden på skärmen till backkameran
kan justeras, se instruktionsboken
till navigations- och multimediasys-
temet.
 Bilden är suddig
Smuts eller främmande ämnen (t.ex.
vattendroppar, snö, lera, etc.) har
fastnat på kameran.Spola den med rikligt med vatten
och torka kamerans lins ren med en
mjuk, våt trasa.
OM0K321SE.book Page 311 Monday, January 13, 2020 11:42 AM

3124-5. Använda körstödssystemen
HILUX_OM_OM0K321SE

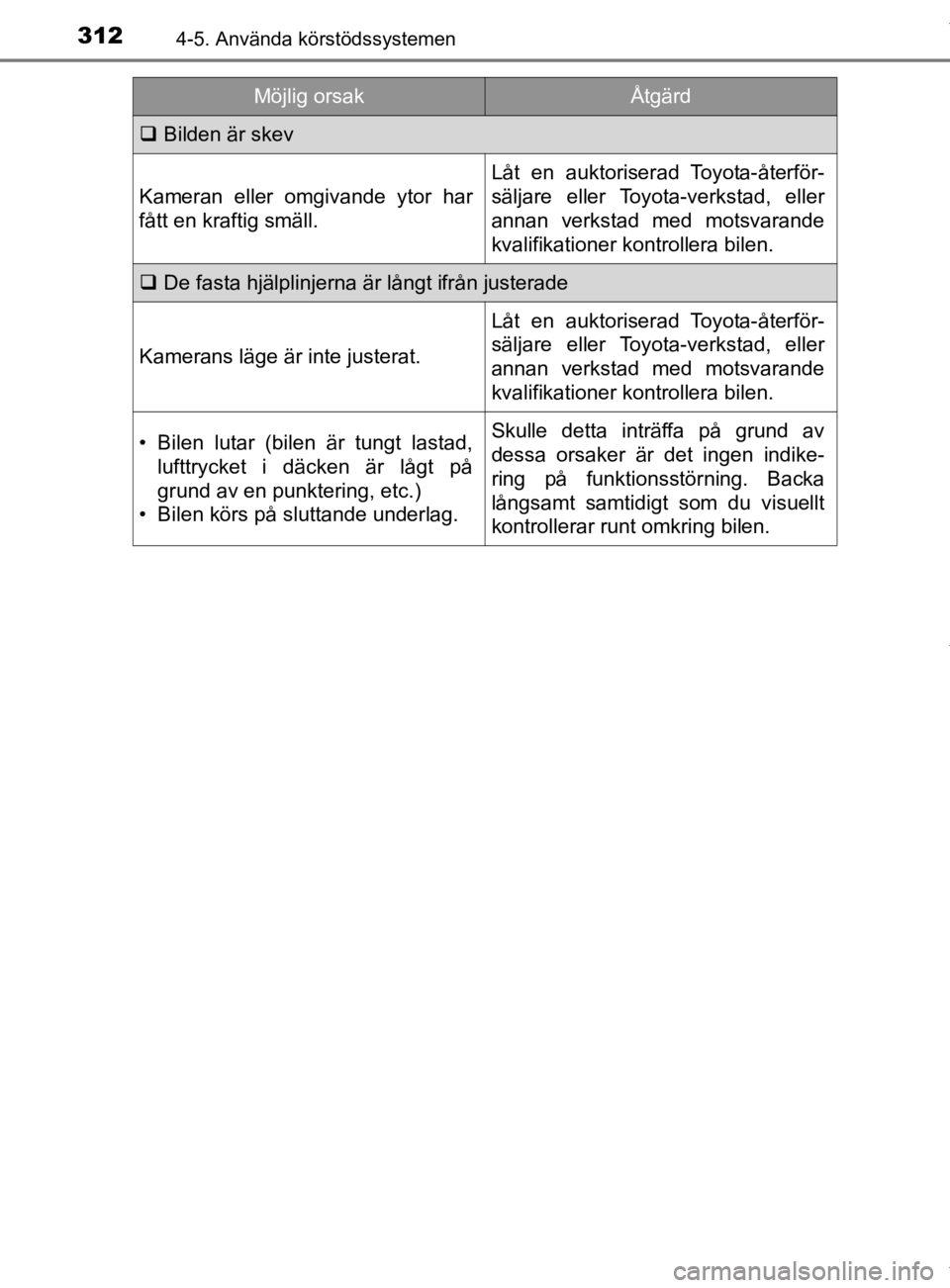

Bilden är skev
Kameran eller omgivande ytor har
fått en kraftig smäll.
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
De fasta hjälplinjerna är långt ifrån justerade
Kamerans läge är inte justerat.
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Bilen lutar (bilen är tungt lastad,
lufttrycket i däcken är lågt på
grund av en punktering, etc.)
• Bilen körs på sluttande underlag.Skulle detta inträffa på grund av
dessa orsaker är det ingen indike-
ring på funktionsstörning. Backa
långsamt samtidigt som du visuellt
kontrollerar runt omkring bilen.
Möjlig orsakÅtgärd
OM0K321SE.book Page 312 Monday, January 13, 2020 11:42 AM

3134-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K321SE
VA R N I N G
nNär backkameran används
Backkameran är en funktion som ska bistå föraren när bilen backas. När du
backar ska du samtidigt visuellt kontrollera på alla sidor av bilen. Kontrollera
både direkt och med hjälp av backspeglarna innan du fortsätter.
Observera följande säkerhetsåtgärder för att undvika en olycka som kan le-
da till svåra eller livshotande skador.
l Förlita dig aldrig helt på backkameran när du backar. Bilden och hjälplin-
jernas placering som visas på skärmen kan skilja sig från verkligheten.
Använd gott omdöme på samma sätt som när du backar vilken bil som
helst.
l Backa långsamt. Trampa ner bromspedalen för att kontrollera bilens has-
tighet.
l Anvisningarna som ges är endast riktlinjer.
När och hur mycket ratten ska vridas vid parkering varierar beroende på
trafiken, vägbanan, bilens skick, etc. Du måste vara fullt medvete\
n om
dessa anvisningar innan du använder backkameran.
l Kontrollera att parkeringsutrymmet är tillräckligt stort för din bil innan du
påbörjar parkeringsmanövern.
l Använd inte backkameran i följande fall:
• På isiga eller hala vägbanor, eller när det snöar
• Om du använder snökedjor
• Om baklämmen inte är helt stängd
• På vägbanor som inte är plana eller raka, t.ex. kurvor eller backar.
l I låg temperatur kan skärmen mörkna, eller bilden kan försvagas. Bilden
kan bli förvrängd när bilen rör sig, eller det kan bli svårt att se bilden på
skärmen. Kom ihåg att göra en visuell kontroll bakom bilen och på alla sid-
or både direkt och med hjälp av speglarna innan du fortsätter.
l Om däckstorleken ändras kan läget för de fasta hjälplinjerna på bildskär-
men förändras.
l Kameran har en speciallins. Avstånden mellan föremål och fotgängare
som visas i bilden på skärmen kan skilja sig från de verkliga avstånden.
OM0K321SE.book Page 313 Monday, January 13, 2020 11:42 AM

3144-5. Använda körstödssystemen
HILUX_OM_OM0K321SE
OBSERVERA
nSå här använder du kameran
l Backkameran fungerar eventuellt inte på rätt sätt i följande\
fall.
• Om bilens bakvagn skadas kan kamerans läge och vinkel bli skev.
• Kameran har en vattentät konstruktion och därför ska du varken ta bort
den, ta isär den eller göra några anpassningar av den. Det kan orsaka
fel i systemet.
• När kameralinsen rengörs ska kameran spolas med rikligt med vatten
och torkas med en mjuk, våt trasa. Om kameralinsen gnids hårt kan
den repas så att den inte kan överföra tydliga bilder.
• Se till att inget organiskt lösningsmedel, bilvax, fönsterputs eller glasbe-
läggning fastnar på kameran. Torka i så fall bort det snarast möjligt.
• Vid snabba temperaturväxlingar, t.ex. om du häller hett vatten på bilen vid tvätt i kallt väder, kan systemet visa felaktiga värden.
• När du tvättar bilen ska du se till att inte utsätta kameran eller området runt kameran för hårda vattenstrålar. Sådant kan orsaka störningar i ka-
meran.
• Om kameran används under t.ex. fluorescent ljus, natriumlampor eller kvicksilverlampor, kan det verka som lamporna och de belysta ytorna
blinkar.
l Utsätt inte kameran för hårda stötar eftersom det kan orsaka en funktions-
störning. Låt i så fall en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning snarast kontrollera bilen.
OM0K321SE.book Page 314 Monday, January 13, 2020 11:42 AM

315
4
4-5. Använda körstödssystemen
Körning
HILUX_OM_OM0K321SE
Fyrhjulsdrift
H2 (läge för hög hastighet,
tvåhjulsdrift)
Använd detta läge vid normal kör-
ning på torra och hårda vägbanor.
Det här läget ger bättre bränsle-
ekonomi, den lägsta ljudnivån och
minst slitage.
H4 (läge för hög hastighet, fyr-
hjulsdrift)
Använd endast detta läge vid kör-
ning på underlag där bilen kan
sladda, t.ex. i terräng, eller på isiga
eller snötäckta vägar. Det här läget
ger bättre väggrepp än tvåhjuls-
drift.Indikeringslampan för fyrhjuls-
drift tänds
L4 (läge för låg hastighet, fyr-
hjulsdrift)
Använd detta läge för maximal styrka och dragkraft. Använd L4 vid körning
uppför eller nedför branter, körning i svår terräng och tung bogsering i snö,
sand och lera.
Indikeringslamporna för fyrhjulsdrift och fyrhjulsdrift med lågväxel tänds
Funktionen A.D.D. kan kopplas in eller bort genom växlingsfunktionen
vilket beskrivs i följ ande växlingsprocedurer.
: I förekommande fall
Använd reglaget för framhjulsdrift för att välja något av följande
lägen för fördelningsväxellådan.
1
2
3
A.D.D. (automatisk urkopp ling av differentialen)
(i förekommande fall)
OM0K321SE.book Page 315 Monday, January 13, 2020 11:42 AM

3164-5. Använda körstödssystemen
HILUX_OM_OM0K321SEn
Växla från H2 till H4
Minska hastigheten till under
100 km/tim.
Fördelningsläget kan inte an-
vändas om bilens hastighet är
högre än cirka 100 km/tim.
Vrid reglaget för framhjuls-
drift till H4.
Indikeringslampan för fyrhjuls-
drift blinkar under övergången.
Om du vrider på reglaget för
framhjulsdrift medan körhastig-
heten är över 100 km/tim blinkar
indikeringslampan för fyrhjuls-
drift och en summerton hörs.
Minska körhastigheten till mindre än 100 km/tim, eller vrid tillbaka regla-
get för framhjulsdrift till H2 och försök steg igen.
Kontrollera att indikeringslam-
pan för fyrhjulsdrift tänds
Indikeringslampan för fyrhjuls-
drift tänds när ändringen av för-
delningsläget har avslutats.
Om indikeringslampan för fyr-
hjulsdrift inte slutar att blinka ef-
ter det att reglaget för framhjuls-
drift vridits från H2 till H4 ska föl-
jande utföras medan du kör rakt
framåt.• Accelerera
•Sakta in
• Backa bilen
Indikeringslampan för fyrhjulsdrift upphör eventuellt inte att blinka om
reglaget för framhjulsdrift vrids från H2 till H4 medan bilen är stillaståen-
de. Utför i så fall något av följande. • Kör framåt
• Backa bilen
Växla mellan H2 och H4
100 km/tim
1
(Blinkar)
2
1
(Tänds)
3
OM0K321SE.book Page 316 Monday, January 13, 2020 11:42 AM

3174-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K321SEn
Växla från H4 till H2
Vrid reglaget för framhjuls-
drift till H2.
Indikeringslampan för fyrhjuls-
drift blinkar under övergången.
Kontrollera att indikerings-
lampan för fyrhjulsdrift slock-
nar.
Indikeringslampan för fyrhjuls-
drift slocknar när ändringen av
fördelningsläget har avslutats.
Om indikeringslampan för fyr-
hjulsdrift inte slutar att blinka ef-
ter det att reglaget för framhjuls-
drift vridits från H4 till H2 ska föl-
jande utföras medan du kör rakt
framåt.• Accelerera
•Sakta in
• Backa bilen
Om indikeringslampan för fyrhjulsdrift fortfarande blinkar ska åtg\
ärderna
ovan utföras medan ratten vrids åt vänster och höger.
Effekten kan kännas genom karossen och styrningen. Det indikerar
emellertid inte en funktionsstörning.
(Blinkar)
1
(Slocknar)
2
OM0K321SE.book Page 317 Monday, January 13, 2020 11:42 AM

3184-5. Använda körstödssystemen
HILUX_OM_OM0K321SEn
Växla från H4 till L4
Stanna bilen.
Fördelningsläget kan inte änd-
ras om bilen är i rörelse.
För växelspaken till N.
Håll växelspaken i N tills ändring-
en till fördelningsläget har avslu-
tats (indikeringslampan tänd).
Fördelningsläget kan inte änd-
ras om växelspaken är i annat
läge än N.
Tryck på reglaget för fram-
hjulsdrift och vrid till L4.
Indikeringslampan för fyrhjuls-
drift med lågväxel blinkar under
övergången.
Om du vrider på reglaget för
framhjulsdrift utan att följa steg och , blinkar indikerings-
lampan för fyrhjulsdrift med låg-
växel och en summerton hörs.
Låt reglaget för framhjulsdrift
återgå till H4 och försök stegen
och igen.
Om växelspaken flyttas till annat läge än N medan indikeringslampan
för fyrhjulsdrift med lågväxel blinkar kan växlingsljud orsakas. Flytta
omedelbart växelspaken till N och vänta tills ändringen av fördelningslä-
get är avslutad.
Växla mellan H4 och L4 (automatväxellåda)
0 km/tim
1
2
(Blinkar)
3
12
12
OM0K321SE.book Page 318 Monday, January 13, 2020 11:42 AM

3194-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K321SE
Kontrollera att indikerings-
lampan för fyrhjulsdrift med
lågväxel tänds
Indikeringslampan för fyrhjuls-
drift med lågväxel tänds när
ändringen av fördelningsläget
har avslutats.
För växelspaken från N till D el-
ler R för att köra bilen.
n
Växla från L4 till H4 Stanna bilen.
Fördelningsläget kan inte änd-
ras om bilen är i rörelse.
För växelspaken till N.
Håll växelspaken i N tills ändring-
en av fördelningsläget har avslu-
tats (indikeringslampan släckt).
Fördelningsläget kan inte änd-
ras om växelspaken är i annat
läge än N.
(Tänds)
4
0 km/tim
1
2
OM0K321SE.book Page 319 Monday, January 13, 2020 11:42 AM

3204-5. Använda körstödssystemen
HILUX_OM_OM0K321SE
Vrid reglaget för framhjuls-
drift till H4.
Indikeringslampan för fyrhjuls-
drift med lågväxel blinkar under
övergången.
Om du vrider på reglaget för
framhjulsdrift utan att följa steg och , blinkar indikerings-
lampan för fyrhjulsdrift med låg-
växel och en summerton hörs.
Låt reglaget för framhjulsdrift
återgå till L4 och försök stegen och igen.
Om växelspaken flyttas till annat läge än N medan indikeringslampan
för fyrhjulsdrift med lågväxel blinkar kan växlingsljud orsakas. Flytta
omedelbart växelspaken till N och vänta tills ändringen av fördelningslä-
get är avslutad.
Kontrollera att indikerings-
lampan för fyrhjulsdrift med
lågväxel slocknar
Indikeringslampan för fyrhjuls-
drift med lågväxel slocknar när
ändringen av fördelningsläget
har avslutats.
För växelspaken från N till D el-
ler R för att köra bilen.
(Blinkar)
3
12
12
(Slocknar)
4
OBSERVERA
n Växling mellan H4 och L4
Flytta inte växelspaken till annat läge än N, eller trampa inte ned gaspeda-
len medan indikeringslampan för fyrhjulsdrift med lågväxel blinkar. Detta
kan orsaka växlingsljud och leda till en funktionsstörning.
OM0K321SE.book Page 320 Monday, January 13, 2020 11:42 AM
