TOYOTA HILUX 2020 Bruksanvisningar (in Swedish)

511-2. Barn och säkerhet
1
HILUX_OM_OM0K321SE

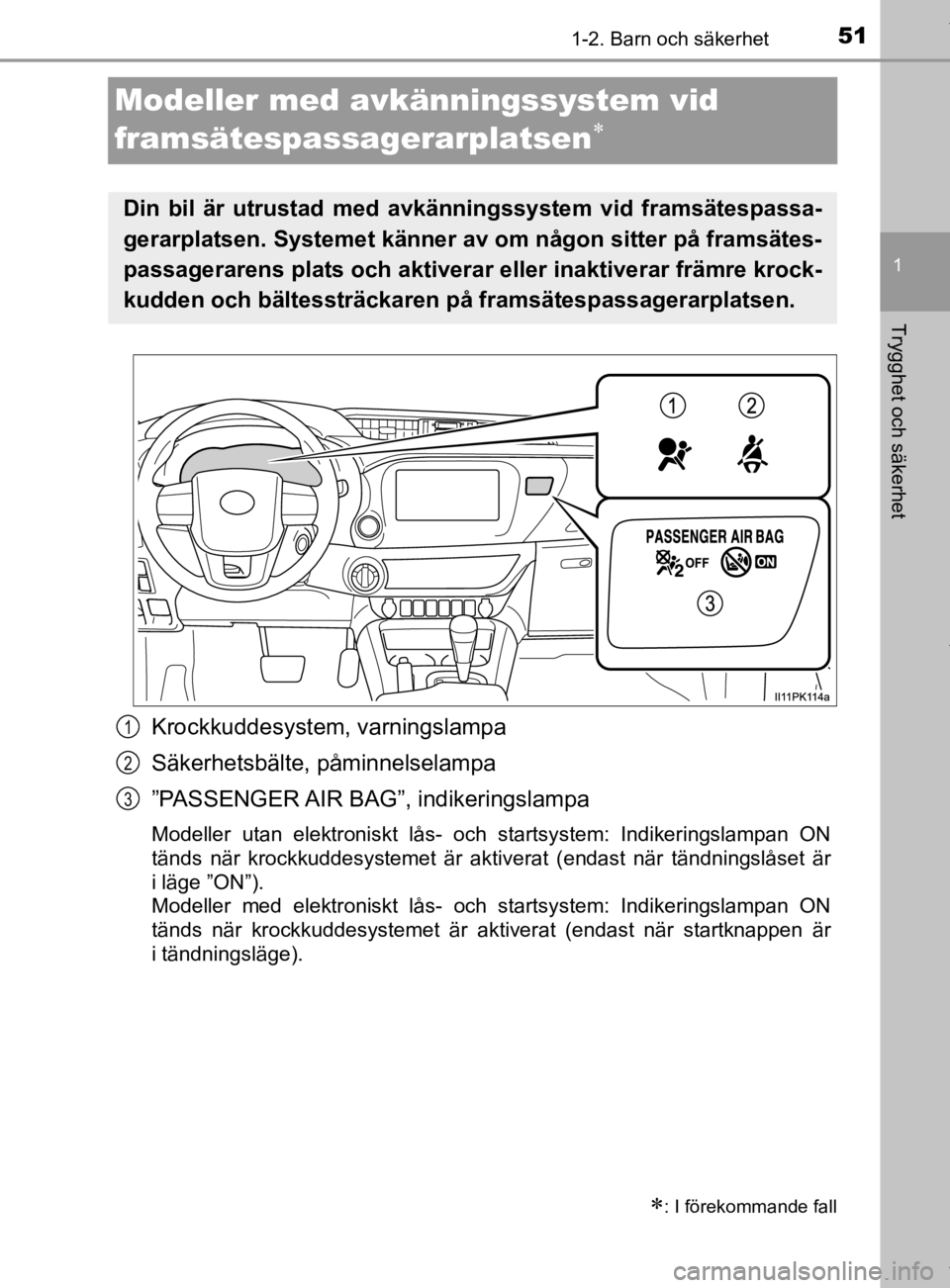

Trygghet och säkerhet
Modeller med avkänningssystem vid
framsätespassagerarplatsen

Krockkuddesystem, varningslampa
Säkerhetsbälte, påminnelselampa
”PASSENGER AIR BAG”, indikeringslampa
Modeller utan elektroniskt lås- och startsystem: Indikeringslampan ON
tänds när krockkuddesystemet är aktiverat (endast när tändningslåset är
i läge ”ON”).
Modeller med elektroniskt lås- och startsystem: Indikeringslampan ON
tänds när krockkuddesystemet är aktiverat (endast när startknappen är
i tändningsläge).
: I förekommande fall
Din bil är utrustad med avkänningssystem vid framsätespassa-
gerarplatsen. Systemet känner av om någon sitter på framsätes-
passagerarens plats och aktiverar eller inaktiverar främre krock-
kudden och bältessträckaren på framsätespassagerarplatsen.
1
2
3
OM0K321SE.book Page 51 Monday, January 13, 2020 11:42 AM

521-2. Barn och säkerhet
HILUX_OM_OM0K321SEn
Vuxen*1
nBarn*4 eller bilbarnstol*5
nTo m t s ä t e
Avkänningssystem vid framsätespassagerarplatsen,
förutsättninga
r och funktion
Indikerings-
lampa/
varningslampa ”PASSENGER AIR BAG”, indikator
ON,
indikerings-
lampa
Krockkuddesystem, varningslampa Av
Säkerhetsbälte, påminnelselampa Avstängd
*2
eller blinkar
*3
Funktioner Krockkudde, framsätespassagerare
Aktiverad
Bältessträckare för framsätespassagerare
Indikerings-
lampa/
varningslampa ”PASSENGER AIR BAG”, indikator
OFF,
indikerings-
lampa*6
Krockkuddesystem, varningslampa Av
Säkerhetsbälte, påminnelselampa Avstängd
*2
eller blinkar
*3
Funktioner Krockkudde, framsätespassagerare Inaktiverad
Bältessträckare för framsätespassagerare Aktiverad
Indikerings- lampa/
varningslampa ”PASSENGER AIR BAG”, indikator
OFF,
indikerings- lampa
Krockkuddesystem, varningslampa Av
Säkerhetsbälte, påminnelselampa
Funktioner Krockkudde, framsätespassagerare Inaktiverad
Bältessträckare för framsätespassagerare Aktiverad
*7
eller
inaktiverad
*8
OM0K321SE.book Page 52 Monday, January 13, 2020 11:42 AM

531-2. Barn och säkerhet
1
HILUX_OM_OM0K321SE
Trygghet och säkerhet
nEn störning föreligger i systemet
*1: Systemet bedömer en person av vuxen storlek som en vuxen. Om enmindre vuxen person sitter på framsätespassagerarens plats kan syste-
met känna av honom/henne som ett barn beroende på fysik och hållning.
*2: Om framsätespassageraren har spänt fast bältet.
*3: Om framsätespassageraren inte har spänt fast bältet.
*4: Om ett större barn, som har vuxit ur bilbarnstolen, sitter på framsätet kansystemet känna av honom/henne som en vuxen beroende på fysik eller
hållning.
*5: För barnets säkerhet ska du alltid montera bilbarnstolen i baksätet. Omdet inte går att undvika kan en bilbarnstol monteras på framsätet. Ett bak-
åtvänd bilbarnstol bör monteras när ”OFF” är tänd på indikeringslampan
”PASSENGER AIR BAG”. ( sid. 59)
*6: Läs denna instruktionsbok om hur en bilbarnstol monteras på rätt sätt om
indikeringslampan inte är tänd. ( sid. 59)
*7: Om en krock från sidan skulle inträffa.
*8: Om en frontalkrock skulle inträffa.Indikerings-
lampa/
varningslampa ”PASSENGER AIR BAG”, indikator
OFF,
indikerings- lampa
Krockkuddesystem, varningslampa På Säkerhetsbälte, påminnelselampa Blinkar
Funktioner Krockkudde, framsätespassagerare Inaktiverad
Bältessträckare för framsätespassagerare Aktiverad
OM0K321SE.book Page 53 Monday, January 13, 2020 11:42 AM

541-2. Barn och säkerhet
HILUX_OM_OM0K321SE
VA R N I N G
nAvkänningssystem vid framsätespassagerarplatsen, säkerhetsanvis-
ningar
Observera följande säkerhetsanvisningar beträffande avkänningssystemet
vid framsätespassagerarens plats.
Försummelse kan leda till svåra eller livshotande skador.
l Använd alltid säkerhetsbältet på rätt sätt.
l Kontrollera att låsblecket till framsätespassagerarens säkerhetsbälte inte
är fastspänt i låset innan någon sätter sig på sätet.
l Placera inga tunga föremål på framsätespassagerarens säte eller dess
delar (t.ex. fickan bakpå ryggstödet eller armstödet).
l Utöva inget tryck på framsätespassagerarens plats genom att trycka med
händerna eller fötterna på ryggstödet från baksätet.
l Se till att passagerare i baksätet inte lyfter upp framsätespassagerarens
säte med fötterna eller trycker på ryggstödet med benen.
l Placera inga föremål under framsätespassagerarens säte.
OM0K321SE.book Page 54 Monday, January 13, 2020 11:42 AM

551-2. Barn och säkerhet
1
HILUX_OM_OM0K321SE
Trygghet och säkerhet
VA R N I N G
nAvkänningssystem vid framsätespassagerarplatsen, säkerhetsanvis-
ningar
l Luta inte framsätets ryggstöd så långt bakåt att det vidrör baksätet. Dett\
a
kan resultera i att ”OFF” i indikeringslampan ”PASSENGER AIR BAG”
tänds vilket indikerar att krockkuddarna för framsätespassageraren inte
kommer att aktiveras om en svår olycka skulle inträffa. Om ryggstödet vid-
rör baksätet ska ryggstödet återställas till ett läge där \
det inte vidrör baksä-
tet. Håll framsätespassagerarens ryggstöd så upprätt som möjligt medan
bilen är i rörelse. Att luta ryggstödet bakåt alltför mycket kan minska säker-
hetsbältets effektivitet.
l Om en vuxen person sitter på framsätespassagerarens plats tänds ”ON” i
indikeringslampan ”PASSENGER AIR BAG”. Om ”OFF” i indikeringslam-
pan ”PASSENGER AIR BAG” tänds ska passageraren ombes att sitta
upprätt, tillbakalutad i sätet, med fötterna på golvet och säkerhetsbältet
korrekt fastspänt. Om ”OFF” i indi keringslampan ”PASSENGER AIR BAG”
fortsätter att vara tänd ska passageraren antingen ombes att flytta till bak-
sätet eller, om det inte är möjligt, flytta framsätet så långt bakåt som det \
är
möjligt.
l Om det inte går att undvika att en bilbarnstol placeras på framsätespassa-
gerarens plats ska bilbarnstolen mont eras på framsätespassagerarplatsen
på korrekt sätt. ( sid. 59)
l Framsätena får inte modifieras eller monteras bort.
l Sparka inte på framsätespassagerarens säte och utsätt det inte heller för
hårda stötar. SRS-varningslampan kan i så fall tändas för att indikera en
funktionsstörning i avkänningssystemet vid framsätespassagerarens
plats. Kontakta i så fall omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
l Bilbarnstolar som är monterade på baksätet bör inte vara i beröring med
framsätet.
l Använd inte tillbehör till sätet, t.ex. kudde eller stolöverdrag som täcker
ytan av sätets sittdyna.
l Framsätets klädsel får inte modifieras eller bytas ut.
l Om det inte kan undvikas att en bakåtvänd bilbarnstol monteras på fram-
sätespassagerarens plats ska säkerhetsbältet inte lossas medan bilen är i
rörelse. Det kan aktivera krockkuddesystemet.
OM0K321SE.book Page 55 Monday, January 13, 2020 11:42 AM

561-2. Barn och säkerhet
HILUX_OM_OM0K321SE
Manuellt i-/urkopplingssystem för krock-
kuddarna vid framsä tespassagerarplatsen

”PASSENGER AIR BAG”, indi-
keringslampa
Modeller utan elektroniskt lås- och
startsystem: Indikeringslampan ON
tänds när krockkuddesystemet är
aktiverat (endast när tändningslå-
set är i läge ”ON”).
Modeller med elektroniskt lås- och
startsystem: Indikeringslampan ON
tänds när krockkuddesystemet är
aktiverat (endast när startknappen
är i tändningsläge).
Manuell i-/urkoppling av krock-
kudde
: I förekommande fall
Systemet kopplar ur krockkudde n på framsätespassagerarens
plats.
Krockkudden får endast kopplas ur om ett barn sitter i bilbarn-
stol i framsätet.
1
2
OM0K321SE.book Page 56 Monday, January 13, 2020 11:42 AM

571-2. Barn och säkerhet
1
HILUX_OM_OM0K321SE
Trygghet och säkerhet
Modeller utan elektroniskt lås- och
startsystem:
Sätt nyckeln i låset och vrid om till
läge ”OFF”.
Indikeringslampan OFF tänds (en-
dast när tändningslåset är i läge
”ON”).
Modeller med elektroniskt lås- och
startsystem:
Sätt i den mekaniska nyckeln i låset och vrid om till läge ”OFF”.
Indikeringslampan OFF tänds (bara när startknappen har tryckts till tänd-
ningsläge).
nInformation om indikeringsla mpan ”PASSENGER AIR BAG”
Om något av följande uppstår tyder det på att systemet inte fungerar som det
ska. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller an-
nan verkstad med motsvarande kvalifikationer kontrollera bilen.
l Varken ”ON” eller ”OFF” tänds.
l Indikeringslampan ändras inte när den manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde trycks till ”ON” eller ”OFF”.
Inaktivering av framsätespassagerarens krockkudde
VA R N I N G
nNär du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera en bilbarnstol i baksätet. Om baksä-
tet inte kan användas kan framsätet användas under förutsättning att den
manuella i-/urkopplingskontakten till framsätespassagerarens krockkudde
trycks till läge ”OFF”.
Om den manuella i-/urkopplingskontakten till framsätespassagerarens
krockkudde är kvar i läge ON (på) kan kraften när krockkudden utlöses
medföra svåra eller även livshotande skador.
n Om en bilbarnstol inte är mont erad på framsätespassagerarens plats
Kontrollera att den manuella i-/urkopplingskontakten till framsätespassage-
rarens krockkudde är i läge ”ON”.
Om den får vara kvar i läge OFF (av) kommer krockkudden eventuellt inte
att utlösas om en olycka skulle inträffa, vilket kan leda till svåra eller till och
med livshotande skador.
OM0K321SE.book Page 57 Monday, January 13, 2020 11:42 AM

581-2. Barn och säkerhet
HILUX_OM_OM0K321SE
Åka med barn i bilen
lDet rekommenderas att barn sitter i baksätet (i förekommande fall)
för att undvika oavsiktlig kontak t med växelspaken, vindrutetorka-
rens reglage etc.
l Använd barnlåset på bakdörrarna (endast D-Cab) eller låsknappen
till fönstren (modeller med fönsterhissar) för att undvika att barn
öppnar dörren under färd eller öppnar/stänger elmanövrerade föns-
ter oavsiktligt.
l Låt inte små barn använda utrustning som de kan fastna i eller
klämma sig i, t.ex. elfönsterhissa r (i förekommande fall), motorhuv,
bakläm (i förekommande fall), säten, etc.
Om barn vistas i bilen ska följ ande säkerhetsåtgärder uppmärk-
sammas.
Använd ett barnsäkerhetssystem so m är lämpligt för barnet tills
barnet är så stort att han/hon kan använda bilens säkerhetsbälte.
VA R N I N G
Låt aldrig barn vistas i bilen utan uppsikt. Låt dem heller aldrig ta hand om
eller använda bilnyckeln.
Barn kan starta motorn eller flytta växelspaken till friläge. Det finns även risk
för att barn kan skada sig själva genom att leka med fönster eller andra
funktioner i bilen. Dessutom kan barn råka ut för livsfarliga skador om
kupén blir extremt varm eller kall.
OM0K321SE.book Page 58 Monday, January 13, 2020 11:42 AM

591-2. Barn och säkerhet
1
Trygghet och säkerhet
HILUX_OM_OM0K321SE
Bilbarnstolar
Kom ihåg .............................................................................. sid. 61
När du använder en bilbarnstol ............................................ sid. 63
Lämpliga placeringar av bilbarnstol....................................... sid. 67
Bilbarnstol, monteringsmetod .............................................. sid. 84 • Fäst med säkerhetsbälte .................................................. sid. 85
• Montering med nedre ISOFIX-fäste (i förekommande fall) ....................................................... sid. 87
• Använda fästet för övre remmen (i förekommande fall) ....................................................... sid. 90
Skillnaden på en bakåtvänd bilbar nstol och en framåtvänd bilbarn-
stol vid krock är att i en bakåtvänd bilbarnstol sprids krockkraften på
en stor yta: hela ryggen, nack en och bakhuvudet och hela paketet
bromsas effektivt av stolens ryggstö d. Upp till 4 års ålder bör barn
sitta i en bakåtvänd bilbarnstol.
Innan en bilbarnstol monteras i bilen finns säkerhetsåtgärder
som måste observeras, olika typer av bilbarnstolar samt monte-
ringsmetoder etc, beskrivna i denna manual.
l Bilbarnstol ska an vändas när ett barn som inte är tillräckligt stort
att använda bilens säkerhetsbälte åker i bilen. För barnets säker-
het ska du alltid montera bilbarnstolen i baksätet. Följ metoden för
montering i anvisningarna so m medföljde bilbarnstolen.
l Användning av en originalbilbarnstol från Toyota rekommenderas
eftersom en sådan kan tryggt användas i den här bilen. Original-
bilbarnstolar från Toyota är spec iellt tillverkade för Toyotabilar. De
kan köpas hos en Toyota-återförsäljare.
Innehållsförteckning
Varför bakåtvänt?
OM0K321SE.book Page 59 Monday, January 13, 2020 11:42 AM

601-2. Barn och säkerhet
HILUX_OM_OM0K321SEn
Stora krafter på nacken
I den framåtvända bilbarnstolen är det endast bältena som bromsar
barnets kropp. Inget kommer att bromsa huvudet förutom nacken
som likt ett rep får försöka fånga huvudet. Givetvis blir krafterna på
nacken stora, i prov liknande det som visas ovan kan man mäta cirka
50 kg dragkraft i halsen när man använder en bakåtvänd bilbarnstol
och cirka 300–320 kg dragkraft i halsen när man istället använder en
framåtvänd bilbarnstol.
Barn är inte små miniatyrer av vuxna. På en vuxen människa med
vikten 70–75 kg är huvudets vikt cirka 6 % av kroppsvikten eller cirka
4,5–4,6 kg. För ett barn som är drygt året är huvudet normalt drygt
25 % av kroppsvikten.
Små barn åker säkrast i bakåtvända bilbarnstolar. Vår rekommenda-
tion är att barn ska sitta bakåtvänt till cirka fyra års ålder eller så
länge det är möjligt.
Placeringen av bilbarnstol i främre eller bakre passagerarsätet är lik-
värdig ur krocksäker
hetssynpunkt. Däremot me dger framsätet oftast
större benutrymme, vilket gör att barn kan åka bakåtvänt högre upp
i åldern. Därför ska vi så långt som möjligt tillgodose föräldrarnas
krav på tillgänglighet till såväl främre som bakre passagerarsätena.
Vi har ett ansvar att informera om faran med att placera barn i ba-
byskydd, bakåtvänd bilbarnstol, fr amåt vänd bältesstol eller bäl-
teskudde på en plats utrustad med en icke avstängd passagerar-
krockkudde.
Vi har en aktiv roll för att all ha ntering med avstäng-ning av krockkud-
den ska ske på ett så säkert sätt att riskerna för felanvändning av
systemet minimeras.
nÖvrig information om krockkudde
Barn som är kortare än 140 cm ska inte sitta på en plats utrustad
med en icke avstängd passagerarkrockkudde.
Sidokrockkudde utgör ingen fara för barn i bakåtvänd bilbarnstol. De
flesta framåtvända bilbar nstolar hjälper till att hålla barnet i upprätt
åkställning vilket gör att krockkuddar kan ge avsedd skyddseffekt.
OM0K321SE.book Page 60 Monday, January 13, 2020 11:42 AM
