TOYOTA HILUX 2020 Instruksjoner for bruk (in Norwegian)

3004-5. Bruke kjørestøttesystemene
HILUX_OM_OM0K321NO
nCruisekontrollen kan brukes i følgende tilfeller
lGiret står i D-stilling, eller 4 eller høyere enn S er valgt. (biler med automa-
tisk girkasse)
l Bilens hastighet er over ca. 40 km/t
*1 eller 30 km/t*2.
*1: Unntatt for dieselmotor (biler med vannkjølt mellomkjøler)
*2: For dieselmotor (biler med vannkjølt mellomkjøler)
n Akselerering etter å ha angitt bilens hastighet
lBilen kan akselereres på normal måte. Etter akselerering gjenopptas den
angitte hastigheten.
l Selv uten å kansellere cruisekontrollen kan den innstilte hastigheten økes
ved først å akselerere bilen til ønsket hastighet og deretter skyve hendelen
ned for å angi den nye hastigheten.
n Automatisk kansellering av cruisekontrollen
Cruisekontrollen slutter å opprettholde hastigheten i følgende situasjoner:
lFaktisk kjørehastighet reduseres til mer enn ca. 16 km/t under angitt hastig-
het.
I dette tilfellet lagres ikke den angitte hastigheten.
l Bilens faktiske hastighet er under ca. 40 km/t
*1 eller 30 km/t*2.
l VSC aktiveres. (utstyrsavhengig)
l Modeller med firehjulsdrift: Skifte av overføringsmodus er ikke fullført innen
5 sekunder når cruisekontrollsystemet er på.
l TRC/A-TRC aktiveres i en tidsperiode.
l Når VSC-, TRC/A-TRC-systemet slås av. (utstyrsavhengig)
*1: Unntatt for dieselmotor (biler med vannkjølt mellomkjøler)
*2: For dieselmotor (biler med vannkjølt mellomkjøler)
n Hvis en varselmelding for cruisekontro llen vises i multiinformasjonsdis-
playet
Trykk én gang på ”ON-OFF”-knappen for å deaktivere systemet, og trykk på
knappen igjen for å aktivere systemet på nytt.
Hvis cruisekontrollhastigheten ikke kan stilles inn eller hvis cruisekontrollen
kanselleres rett etter at den er aktivert, kan det være en feil i systemet. Få bi-
len kontrollert av en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
HILUX_OM0K321NO .book Page 300 Friday, January 17, 2020 10:50 AM

3014-5. Bruke kjørestøttesystemene
4
Kjøring
HILUX_OM_OM0K321NO
ADVARSEL
n Slik unngår du at cruisekontrollen aktiveres ved en feil
Slå av cruisekontrollen med ”ON-OFF”-knappen når den ikke er i bruk.
n Situasjoner som ikke er egne t for bruk av cruisekontrollen
Ikke bruk cruisekontrollen i følgende situasjoner.
Det kan medføre tap av kontroll over bilen, som igjen kan føre til en ulykke
med alvorlige personskader.
l I tett trafikk
l På veier med skarpe svinger
l På svingete veier
l På glatte veier, for eksempel veier dekket med regn, is eller snø
l I bratte bakker
Bilens hastighet kan overstige den innstilte hastigheten ved kjøring i bratte
nedoverbakker.
l Ved kjøring med tilhenger (med tilhengerfeste) eller ved nødtauing
HILUX_OM0K321NO .book Page 301 Friday, January 17, 2020 10:50 AM

3024-5. Bruke kjørestøttesystemene
HILUX_OM_OM0K321NO
Ryggekamera
Ryggekameraskjermen aktiveres
når giret står i R-stilling.
( S. 215, 222)
Ryggekamerasystemet deaktive-
res når giret står i andre stillinger
enn R.
Når du flytter giret til R-stilling og
trykker på hvilken som helst mo-
dusknapp (for eksempel ”SETUP”),
avbrytes ryggekamerasystemet, og
skjermbildet viser modusen til
knappen du trykket på.
: Utstyrsavhengig
Ryggekameraet hjelper føreren ve d å vise et bilde av området
bak bilen med hjelpelinjer under rygging, for eksempel ved par-
kering.
Skjermillustrasjonene i denne håndboken er kun ment som eksem-
pler, og kan være forskjellige fra bildene som faktisk vises på skjer-
men.
HILUX_OM0K321NO .book Page 302 Friday, January 17, 2020 10:50 AM

3034-5. Bruke kjørestøttesystemene
4
Kjøring
HILUX_OM_OM0K321NOn
Skjermbeskrivelse
Biler uten smart inngangs- og startsystem
Ryggekameraskjermen vises når gire t settes i R-stilling mens ten-
ningsbryteren står i ”ON”-stilling.
Biler med smart inngangs- og startsystem
Ryggekameraskjermen vises når gire t settes i R-stilling mens ten-
ningsbryteren står i IG-ON-modus.
Hjelpelinje for bilens bredde
Linjen indikerer en beregnet bane når bilen rygger rett bakover.
Vist bredde er bredere enn bilens faktiske bredde.
Hjelpelinje for bilens midtpunkt
Linjen indikerer beregnet midtpunkt for bilen på bakken.
Avstandshjelpelinje (rød)
Linjen viser avstanden bak bilen, et punkt ca. 0,5 m fra kanten av støtfan-
geren.
Avstandshjelpelinje (blå)
Linjen viser avstanden bak bilen, et punkt ca. 1 m fra kanten av støtfange-
ren.
Bruk av ryggekamera
1
2
3
4
HILUX_OM0K321NO .book Page 303 Friday, January 17, 2020 10:50 AM

3044-5. Bruke kjørestøttesystemene
HILUX_OM_OM0K321NOn
Område som vises på skjermen
Ryggekameraskjermen viser et
bilde av synsvinkelen bak bilen
fra støtdemperen.
Bilde på ryggekameraskjermen
kan justeres. Se ”Brukerhånd-
bok for navigasjons- og multi-
mediesystem”.
• Området som vises på skjer-
men, kan variere avhengig av
bilens retning.
• Gjenstander i nærheten av beg-
ge hjørnene på støtfangeren el-
ler under den, vises ikke.
• Kameraet bruker en spesiallin-
se. Avstander som vises i
skjermbildet avviker fra faktiske
avstander.
• Det kan hende at gjenstander som er plassert høyere enn kameraet, ik- ke vises på skjermen.
Forholdsregler for ryggekamera
Hjørnene på støtfangeren
HILUX_OM0K321NO .book Page 304 Friday, January 17, 2020 10:50 AM

3054-5. Bruke kjørestøttesystemene
4
Kjøring
HILUX_OM_OM0K321NOn
Ryggekamera
Ryggekameraet er plassert på baklemmen.
l
Bruke kameraet
Hvis smuss eller fremmedlegemer (for eksempel vanndråper,
snø, søle o.l.) fester seg til kameraet, kan det ikke sende et klart
bilde. Da skyller du med store mengder vann og tørker kamera-
linsen ren med en myk, fuktig klut.
nAvvik mellom skjermbildet og de faktiske forholdene
Avstandslinjene og hjelpelinjen for bilens bredde er kanskje ikke
parallelle med skillelinjene for parkeringsplassen, selv om det ser
slik ut. Sjekk følgende visuelt.
Avstanden mellom hjelpelinjen for bilens bredde og venstre og høy-
re skillelinje for park eringsplassen er kanskj e ikke like store, selv
om det ser slik ut. Sjekk følgende visuelt.
Avstandslinjene gir beregnet avstand for flate veiforhold. I de føl-
gende situasjonene er det en feilmargin mellom hjelpelinjene på
skjermen og den faktiske avstanden/retningen på veien.
Ty p e AType B
HILUX_OM0K321NO .book Page 305 Friday, January 17, 2020 10:50 AM

3064-5. Bruke kjørestøttesystemene
HILUX_OM_OM0K321NO
lNår bakken bak bilen skråner skarpt oppover
Avstandslinjene synes å væ-
re nærmere bilen enn den
faktiske avstanden. Derfor vil
gjenstander synes lengre un-
na enn de faktisk er. På sam-
me måte er det en feilmargin
mellom hjelpelinjene og den
faktiske avstanden/retningen
på veien.
l Når bakken bak bilen skråner skarpt nedover
Avstandslinjene synes å væ-
re lenger unna bilen enn den
faktiske avstanden. Derfor vil
gjenstander synes nærmere
unna enn de faktisk er. På
samme måte er det en feil-
margin mellom hjelpelinjene
og den faktiske avstanden/
retningen på veien.
HILUX_OM0K321NO .book Page 306 Friday, January 17, 2020 10:50 AM

3074-5. Bruke kjørestøttesystemene
4
Kjøring
HILUX_OM_OM0K321NO
lNår deler av bilen er nedtynget
Det er en feilmargin mellom
hjelpelinjene på skjermen og
den faktiske avstanden/ret-
ningen på veien når bilen er
nedtynget på grunn av pas-
sasjerer eller fordeling av las-
ten.
nNår du nærmer deg tredimensjonale gjenstander
Avstandshjelpelinjene vises i henhold til objekter med flat overflate
(slik som veien). Det er ikke mulig å avgjøre posisjonen til tredimen-
sjonale objekter (for eksempel biler) med hjelpelinjen for bilens
bredde og avstandslinjene. Når du nærmer deg et tredimensjonalt
objekt som stikker utover (for ek sempel lasteplanet på en lastebil),
må du være ekstra forsiktig med følgende.
l Hjelpelinje for bilens bredde
Sjekk omgivelsene og områ-
det bak bilen visuelt. I ek-
sempelet i illustrasjonen ser
det ut som om lastebilen er
utenfor hjelpelinjen for bilens
bredde, og det ser ikke ut til
at bilen vil treffe lastebilen.
Den bakre delen av lastebi-
len kan imidlertid krysse hjel-
pelinjen for bilens bredde.
Hvis du rygger ifølge hjelpe-
linjen for bilens bredde, kan
det hende at bilen treffer las-
tebilen.
En feilmargin
HILUX_OM0K321NO .book Page 307 Friday, January 17, 2020 10:50 AM

3084-5. Bruke kjørestøttesystemene
HILUX_OM_OM0K321NO
lAvstandshjelpelinjer
Sjekk omgivelsene og områ-
det bak bilen visuelt. På
skjermen synes det som en
lastebil er parkert ved punkt
. I virkeligheten vil du imid-
lertid treffe la stebilen hvis du
rygger til punkt . På skjer-
men ser det ut som om er
nærmest og lengst unna.
I virkeligheten er imidlertid
avstanden til og like
stor, og er lengre unna
enn og .
2
1
1
3
13
2
13
HILUX_OM0K321NO .book Page 308 Friday, January 17, 2020 10:50 AM

3094-5. Bruke kjørestøttesystemene
4
Kjøring
HILUX_OM_OM0K321NOn

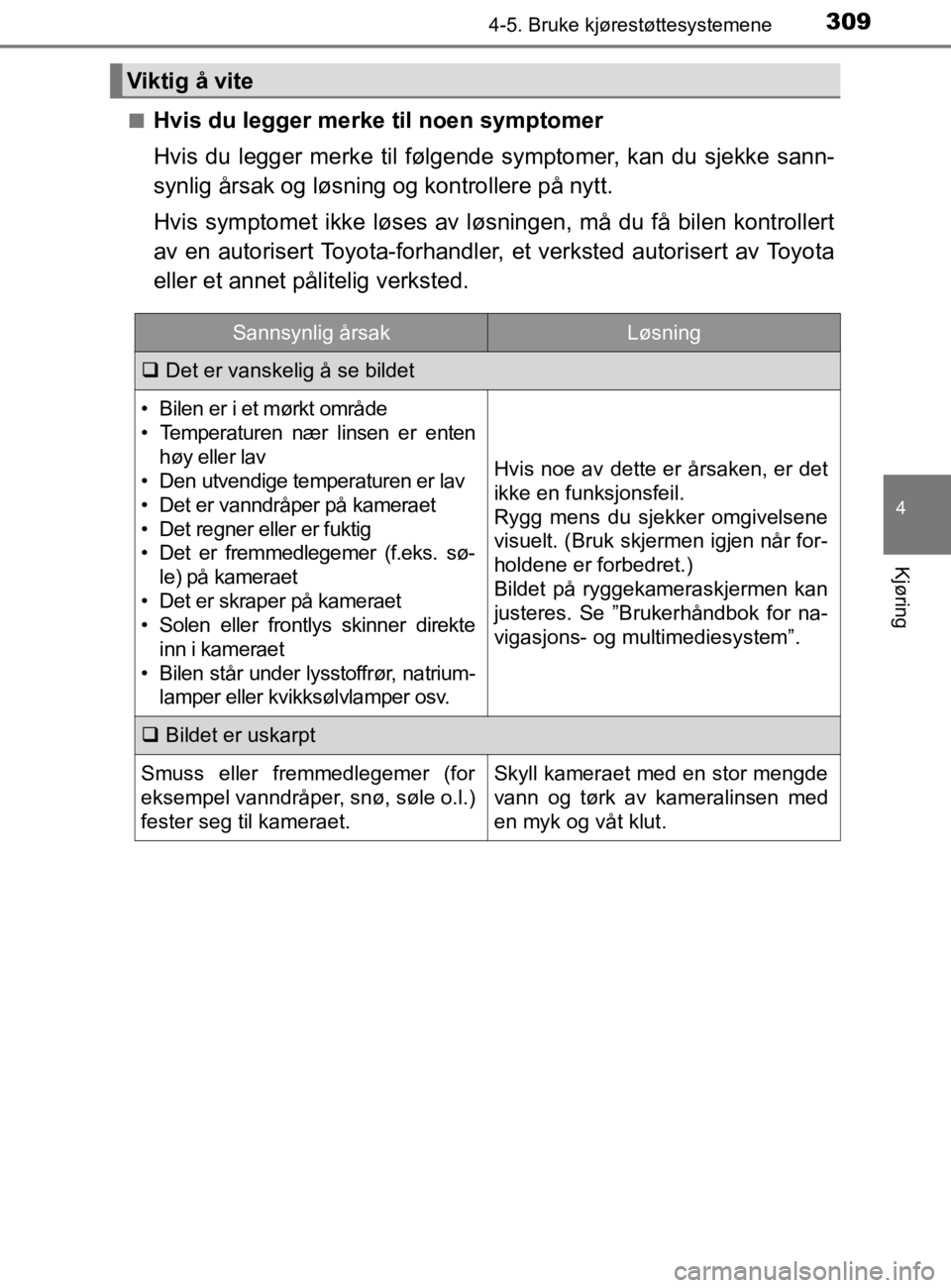

Hvis du legger merke til noen symptomer
Hvis du legger merke til følgende symptomer, kan du sjekke sann-
synlig årsak og løsning og kontrollere på nytt.
Hvis symptomet ikke løses av løsn
ingen, må du få bilen kontrollert
av en autorisert Toyota-forhandler , et verksted autorisert av Toyota
eller et annet pålitelig verksted.
Viktig å vite
Sannsynlig årsakLøsning
 Det er vanskelig å se bildet
• Bilen er i et mørkt område
• Temperaturen nær linsen er enten
høy eller lav
• Den utvendige temperaturen er lav
• Det er vanndråper på kameraet
• Det regner eller er fuktig
• Det er fremmedlegemer (f.eks. sø- le) på kameraet
• Det er skraper på kameraet
• Solen eller frontlys skinner direkte inn i kameraet
• Bilen står under lysstoffrør, natrium- lamper eller kvikksølvlamper osv.
Hvis noe av dette er årsaken, er det
ikke en funksjonsfeil.
Rygg mens du sjekker omgivelsene
visuelt. (Bruk skjermen igjen når for-
holdene er forbedret.)
Bildet på ryggekameraskjermen kan
justeres. Se ”Brukerhåndbok for na-
vigasjons- og multimediesystem”.
 Bildet er uskarpt
Smuss eller fremmedlegemer (for
eksempel vanndråper, snø, søle o.l.)
fester seg til kameraet.Skyll kameraet med en stor mengde
vann og tørk av kameralinsen med
en myk og våt klut.
