1412. Quadro strumenti
2
Quadro strumenti
HILUX_OM_OM71284L_(EL)

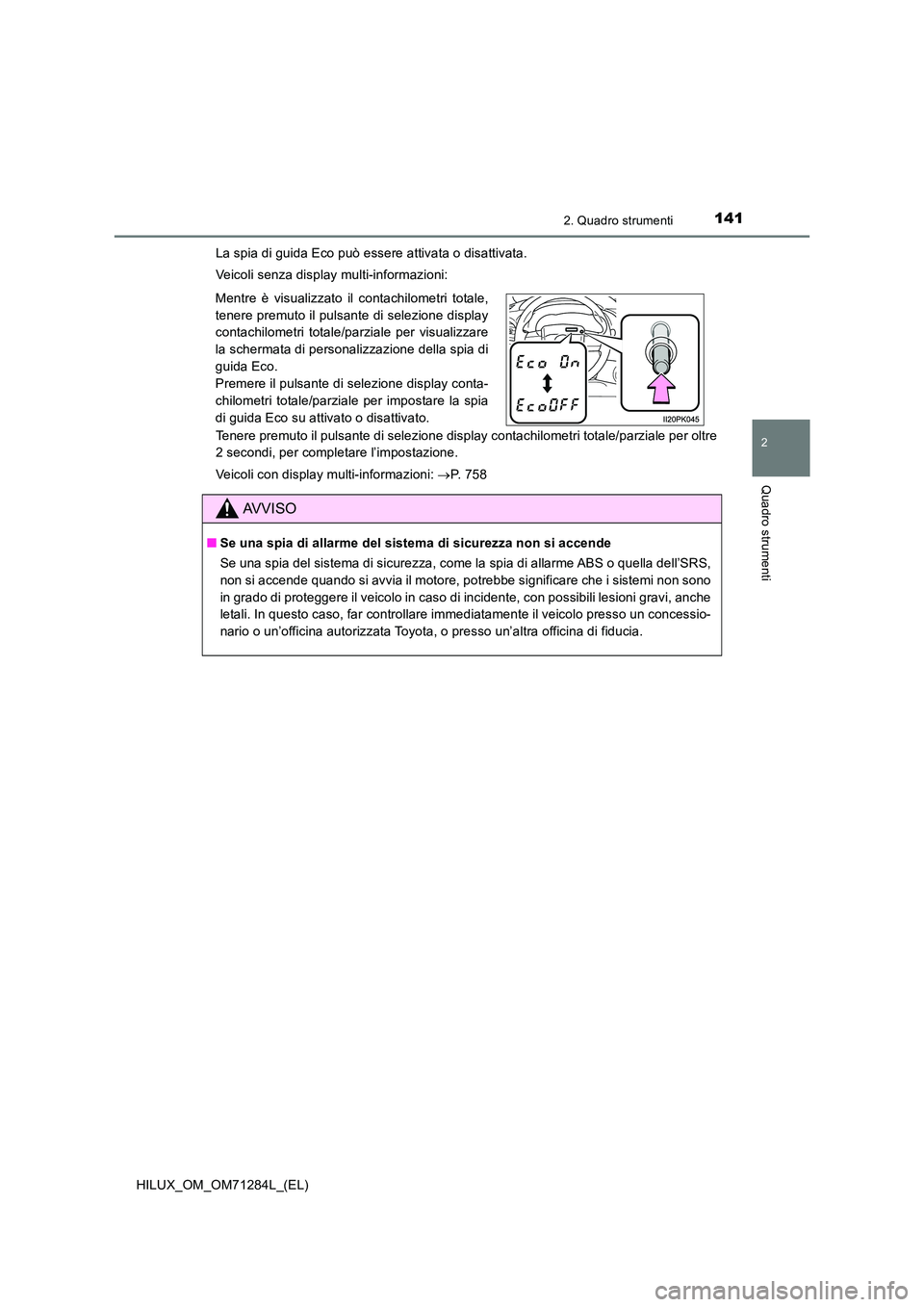

La spia di guida Eco può essere attivata o disattivata.
Veicoli senza display multi-informazioni:
Tenere premuto il pulsante di selezione display contachilometri totale/parziale per oltre
2 secondi, per completare l’impostazione.
Veicoli con display multi-informazioni: P. 7 5 8
Mentre è visualizzato il contachilometri totale,
tenere premuto il pulsante di selezione display
contachilometri totale/parziale per visualizzare
la schermata di personalizzazione della spia di
guida Eco.
Premere il pulsante di selezione display conta-
chilometri totale/parziale per impostare la spia
di guida Eco su attivato o disattivato.
AVVISO
■ Se una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, come la spia di allarme ABS o quella dell’SRS,
non si accende quando si avvia il motore, potrebbe significare che i sistemi non sono
in grado di proteggere il veicolo in caso di incidente, con possibili lesioni gravi, anche
letali. In questo caso, far controllare immediatamente il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.

1422. Quadro strumenti
HILUX_OM_OM71284L_(EL)

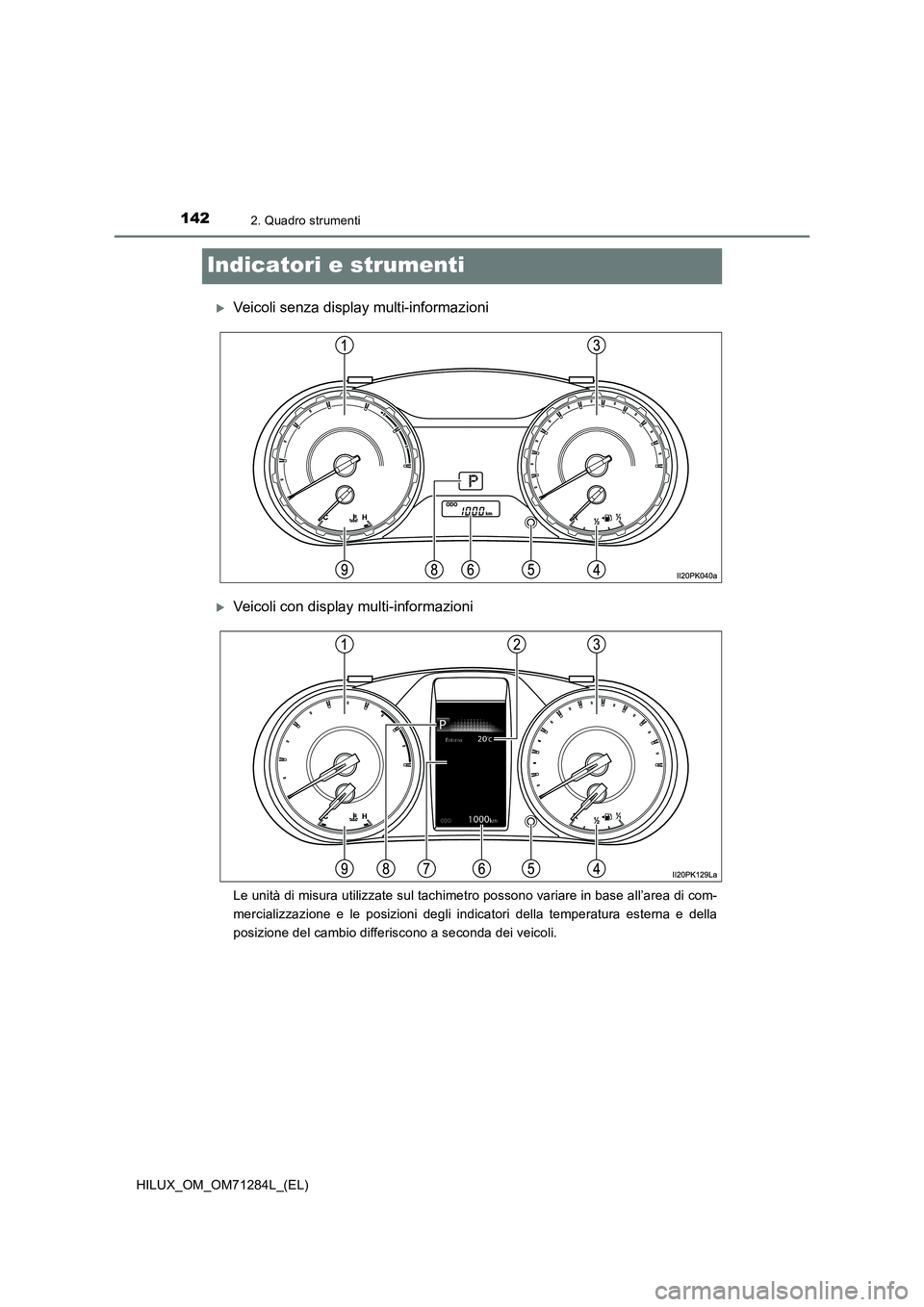

Indicatori e strumenti
Veicoli senza display multi-informazioni
Veicoli con display multi-informazioni
Le unità di misura utilizzate sul tachimetro possono variare in base all’area di com-
mercializzazione e le posizioni degli indicatori della temperatura esterna e della
posizione del cambio differiscono a seconda dei veicoli.

1432. Quadro strumenti
2
Quadro strumenti
HILUX_OM_OM71284L_(EL)

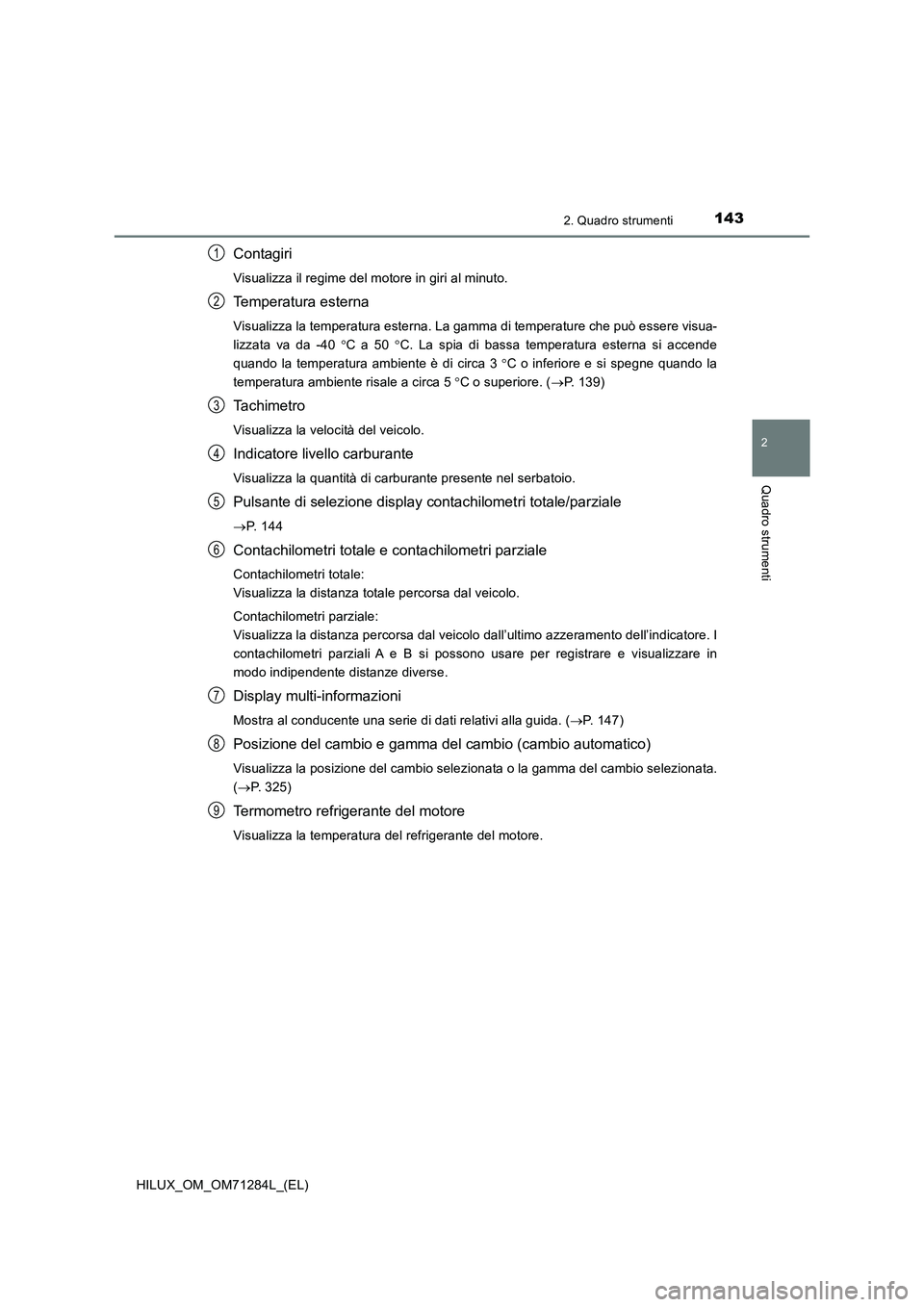

Contagiri
Visualizza il regime del motore in giri al minuto.
Temperatura esterna
Visualizza la temperatura esterna. La gamma di temperature che può essere visua-
lizzata va da -40 C a 50 C. La spia di bassa temperatura esterna si accende
quando la temperatura ambiente è di circa 3 C o inferiore e si spegne quando la
temperatura ambiente risale a circa 5 C o superiore. (P. 139)
Ta c h i m e t r o
Visualizza la velocità del veicolo.
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio.
Pulsante di selezione display contachilometri totale/parziale
P. 1 4 4
Contachilometri totale e contachilometri parziale
Contachilometri totale:
Visualizza la distanza totale percorsa dal veicolo.
Contachilometri parziale:
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I
contachilometri parziali A e B si possono usare per registrare e visualizzare in
modo indipendente distanze diverse.
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida. (P. 147)
Posizione del cambio e gamma del cambio (cambio automatico)
Visualizza la posizione del cambio selezionata o la gamma del cambio selezionata.
(P. 325)
Termometro refrigerante del motore
Visualizza la temperatura del refrigerante del motore.
1
2
3
4
5
6
7
8
9

1442. Quadro strumenti
HILUX_OM_OM71284L_(EL)

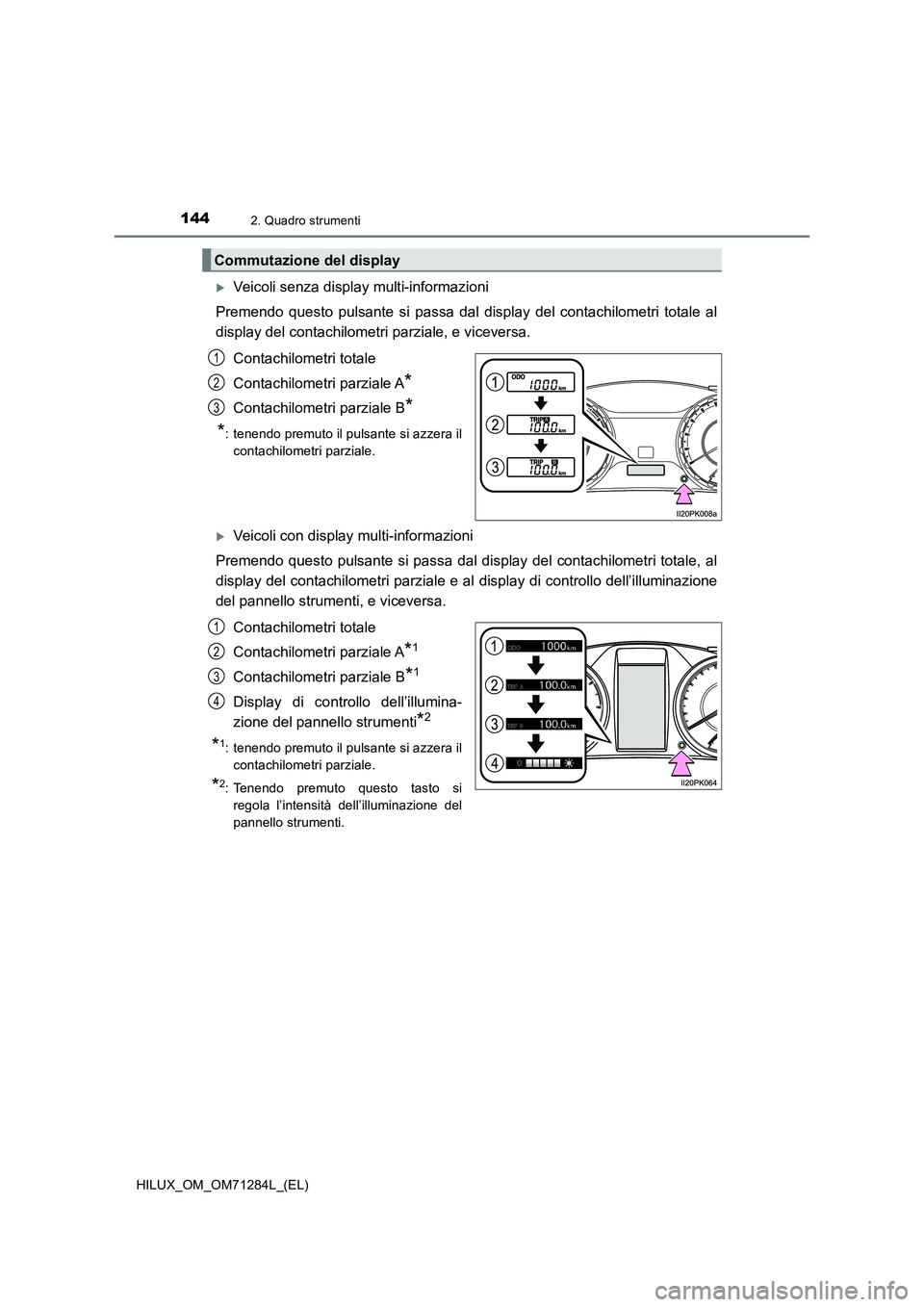

Veicoli senza display multi-informazioni
Premendo questo pulsante si passa dal display del contachilometri totale al
display del contachilometri parziale, e viceversa.
Contachilometri totale
Contachilometri parziale A
*
Contachilometri parziale B*
*
: tenendo premuto il pulsante si azzera il
contachilometri parziale.
Veicoli con display multi-informazioni
Premendo questo pulsante si passa dal display del contachilometri totale, al
display del contachilometri parziale e al display di controllo dell’illuminazione
del pannello strumenti, e viceversa.
Contachilometri totale
Contachilometri parziale A
*1
Contachilometri parziale B*1
Display di controllo dell’illumina-
zione del pannello strumenti
*2
*1: tenendo premuto il pulsante si azzera il
contachilometri parziale.
*2: Tenendo premuto questo tasto si
regola l’intensità dell’illuminazione del
pannello strumenti.
Commutazione del display
1
2
3
1
2
3
4

1452. Quadro strumenti
2
Quadro strumenti
HILUX_OM_OM71284L_(EL)

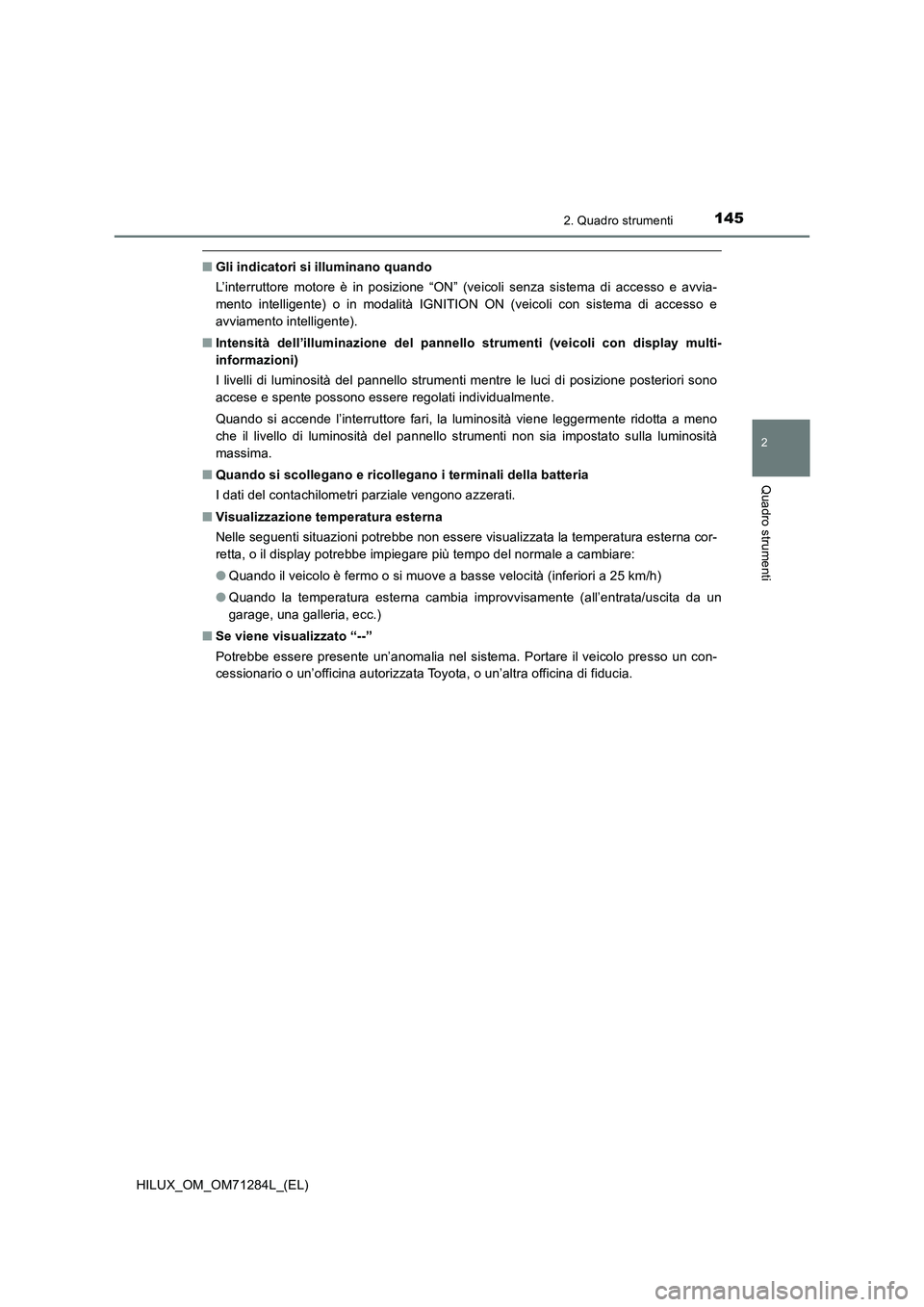

■Gli indicatori si illuminano quando
L’interruttore motore è in posizione “ON” (veicoli senza sistema di accesso e avvia-
mento intelligente) o in modalità IGNITION ON (veicoli con sistema di accesso e
avviamento intelligente).
■Intensità dell’illuminazione del pannello strumenti (veicoli con display multi-
informazioni)
I livelli di luminosità del pannello strumenti mentre le luci di posizione posteriori sono
accese e spente possono essere regolati individualmente.
Quando si accende l’interruttore fari, la luminosità viene leggermente ridotta a meno
che il livello di luminosità del pannello strumenti non sia impostato sulla luminosità
massima.
■Quando si scollegano e ricollegano i terminali della batteria
I dati del contachilometri parziale vengono azzerati.
■Visualizzazione temperatura esterna
Nelle seguenti situazioni potrebbe non essere visualizzata la temperatura esterna cor-
retta, o il display potrebbe impiegare più tempo del normale a cambiare:
●Quando il veicolo è fermo o si muove a basse velocità (inferiori a 25 km/h)
●Quando la temperatura esterna cambia improvvisamente (all’entrata/uscita da un
garage, una galleria, ecc.)
■Se viene visualizzato “--”
Potrebbe essere presente un’anomalia nel sistema. Portare il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o un’altra officina di fiducia.

1462. Quadro strumenti
HILUX_OM_OM71284L_(EL)

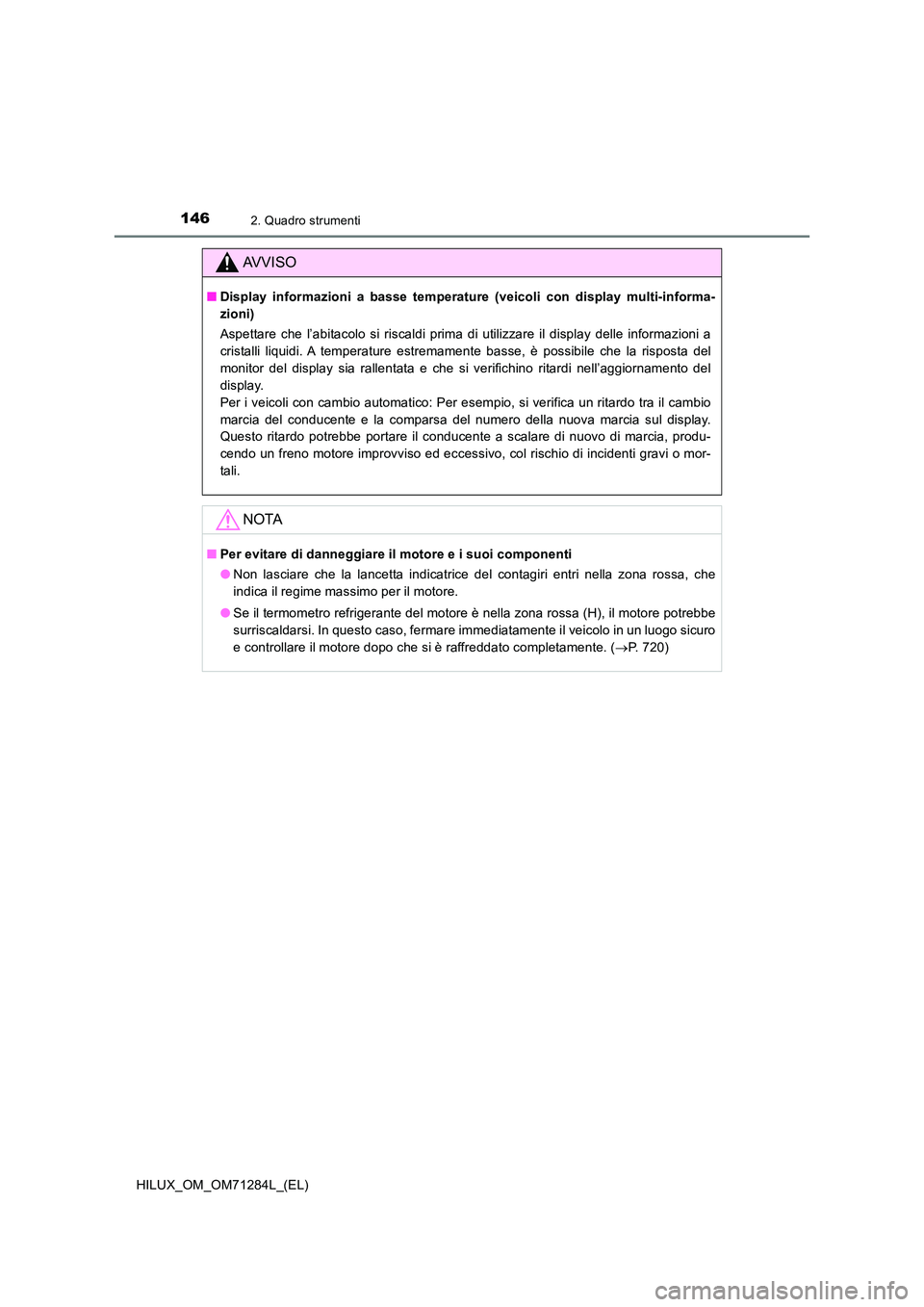

AVVISO
■Display informazioni a basse temperature (veicoli con display multi-informa-
zioni)
Aspettare che l’abitacolo si riscaldi prima di utilizzare il display delle informazioni a
cristalli liquidi. A temperature estremamente basse, è possibile che la risposta del
monitor del display sia rallentata e che si verifichino ritardi nell’aggiornamento del
display.
Per i veicoli con cambio automatico: Per esempio, si verifica un ritardo tra il cambio
marcia del conducente e la comparsa del numero della nuova marcia sul display.
Questo ritardo potrebbe portare il conducente a scalare di nuovo di marcia, produ-
cendo un freno motore improvviso ed eccessivo, col rischio di incidenti gravi o mor-
tali.
NOTA
■ Per evitare di danneggiare il motore e i suoi componenti
● Non lasciare che la lancetta indicatrice del contagiri entri nella zona rossa, che
indica il regime massimo per il motore.
● Se il termometro refrigerante del motore è nella zona rossa (H), il motore potrebbe
surriscaldarsi. In questo caso, fermare immediatamente il veicolo in un luogo sicuro
e controllare il motore dopo che si è raffreddato completamente. ( P. 720)

147
2
2. Quadro strumenti
Quadro strumenti
HILUX_OM_OM71284L_(EL)

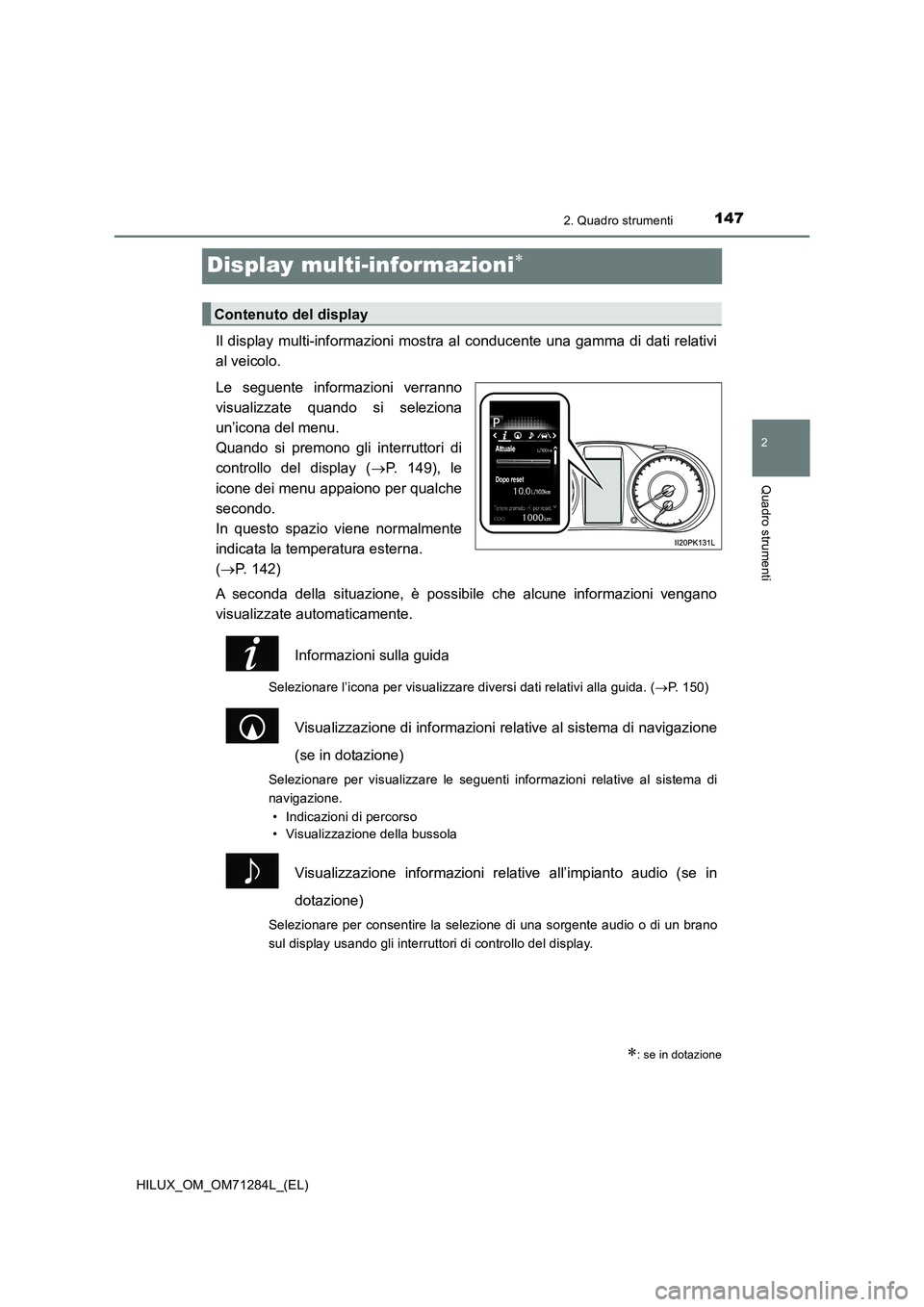

Display multi-informazioni
Il display multi-informazioni mostra al conducente una gamma di dati relativi
al veicolo.
Le seguente informazioni verranno
visualizzate quando si seleziona
un’icona del menu.
Quando si premono gli interruttori di
controllo del display (P. 149), le
icone dei menu appaiono per qualche
secondo.
In questo spazio viene normalmente
indicata la temperatura esterna.
(P. 142)
A seconda della situazione, è possibile che alcune informazioni vengano
visualizzate automaticamente.
Informazioni sulla guida
Selezionare l’icona per visualizzare diversi dati relativi alla guida. (P. 150)
Visualizzazione di informazioni relative al sistema di navigazione
(se in dotazione)
Selezionare per visualizzare le seguenti informazioni relative al sistema di
navigazione.
• Indicazioni di percorso
• Visualizzazione della bussola
Visualizzazione informazioni relative all’impianto audio (se in
dotazione)
Selezionare per consentire la selezione di una sorgente audio o di un brano
sul display usando gli interruttori di controllo del display.
: se in dotazione
Contenuto del display

1482. Quadro strumenti
HILUX_OM_OM71284L_(EL)

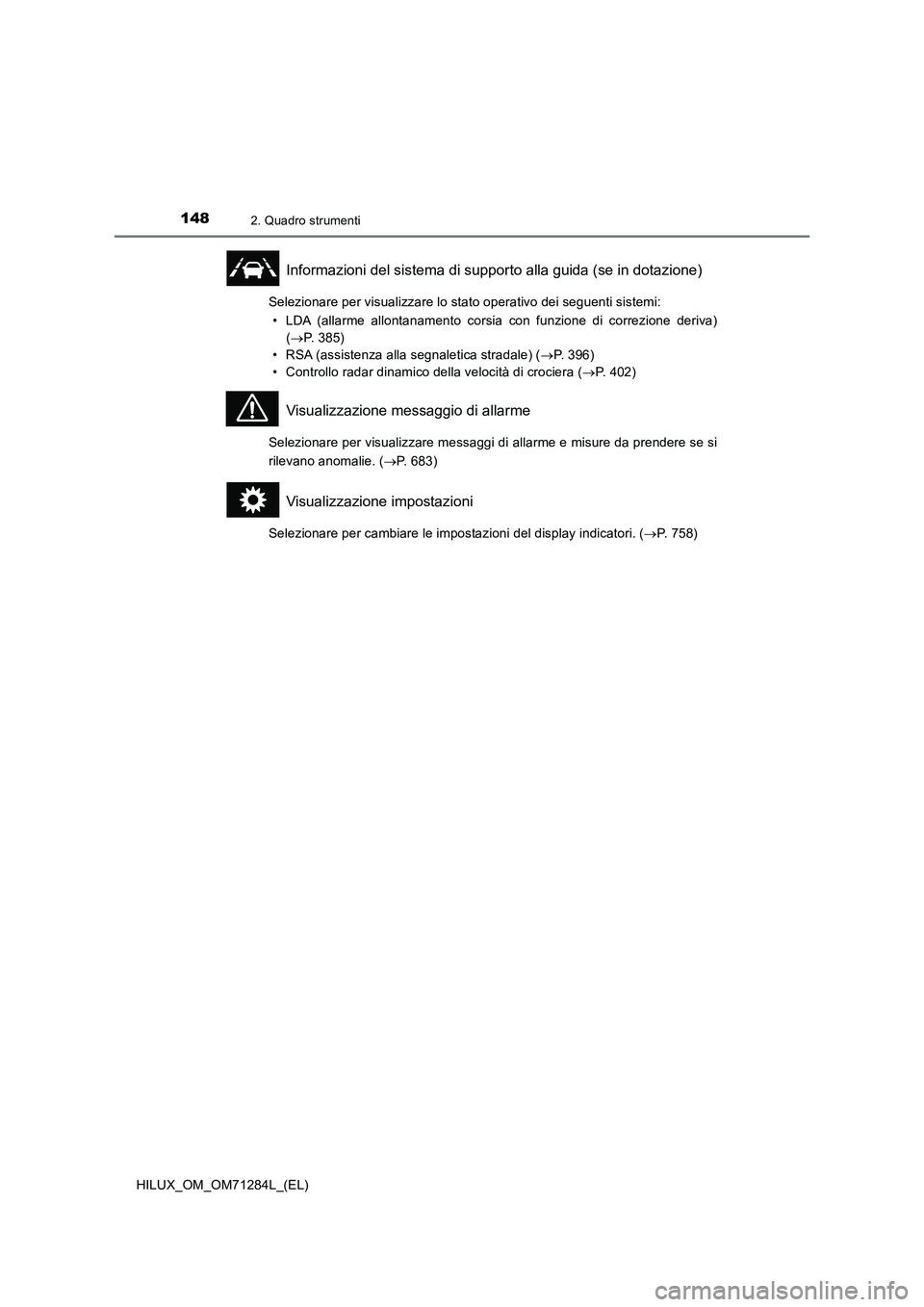

Informazioni del sistema di supporto alla guida (se in dotazione)
Selezionare per visualizzare lo stato operativo dei seguenti sistemi:
• LDA (allarme allontanamento corsia con funzione di correzione deriva)
(P. 3 8 5 )
• RSA (assistenza alla segnaletica stradale) (P. 396)
• Controllo radar dinamico della velocità di crociera (P. 402)
Visualizzazione messaggio di allarme
Selezionare per visualizzare messaggi di allarme e misure da prendere se si
rilevano anomalie. (P. 683)
Visualizzazione impostazioni
Selezionare per cambiare le impostazioni del display indicatori. (P. 758)

1492. Quadro strumenti
2
Quadro strumenti
HILUX_OM_OM71284L_(EL)

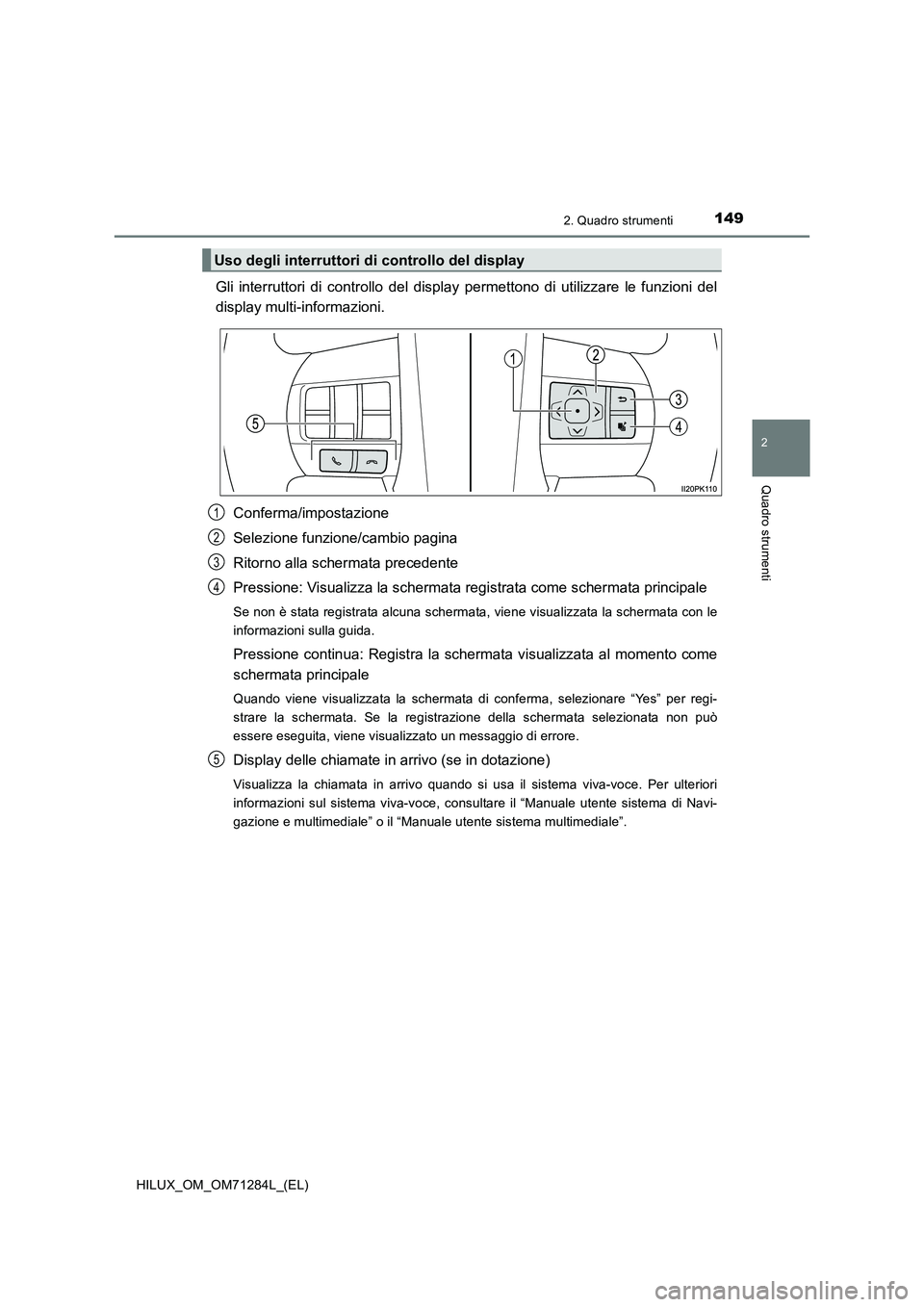

Gli interruttori di controllo del display permettono di utilizzare le funzioni del
display multi-informazioni.
Conferma/impostazione
Selezione funzione/cambio pagina
Ritorno alla schermata precedente
Pressione: Visualizza la schermata registrata come schermata principale
Se non è stata registrata alcuna schermata, viene visualizzata la schermata con le
informazioni sulla guida.
Pressione continua: Registra la schermata visualizzata al momento come
schermata principale
Quando viene visualizzata la schermata di conferma, selezionare “Yes” per regi-
strare la schermata. Se la registrazione della schermata selezionata non può
essere eseguita, viene visualizzato un messaggio di errore.
Display delle chiamate in arrivo (se in dotazione)
Visualizza la chiamata in arrivo quando si usa il sistema viva-voce. Per ulteriori
informazioni sul sistema viva-voce, consultare il “Manuale utente sistema di Navi-
gazione e multimediale” o il “Manuale utente sistema multimediale”.
Uso degli interruttori di controllo del display
1
2
3
4
5

1502. Quadro strumenti
HILUX_OM_OM71284L_(EL)
Le informazioni visualizzate possono essere cambiate premendo “<” o “>”
sugli interruttori di controllo del display per selezionare e premendo “” o
“”.
■Informazioni sulla guida 1 e 2
●Consumo di carburante corrente (tipo a barre/tipo numerico)
*1, 2
Visualizza il consumo di carburante attuale.
●Consumo medio di carburante (dopo l’azzeramento
*3/dopo l’avvia-
mento/dopo il rifornimento)
*1, 2
Visualizza il consumo medio di carburante, rispettivamente, dall’azzera-
mento della funzione, dall’avviamento del motore e dall’ultimo riforni-
mento.
●Velocità media (dopo l’azzeramento
*3/dopo l’avviamento)*1
Visualizza la velocità media del veicolo, rispettivamente, dall’azzera-
mento della funzione e dall’avviamento del motore.
●Tempo trascorso (dopo l’azzeramento
*3/dopo l’avviamento)*1
Visualizza il tempo trascorso, rispettivamente, dall’azzeramento della
funzione e dall’avviamento del motore.
●Distanza (autonomia/dopo l’avviamento)
*1
Visualizza, rispettivamente, la distanza massima stimata percorribile
con la quantità di carburante rimasta e la distanza percorsa dall’avvia-
mento del motore.
• Questa distanza viene calcolata sulla base del consumo medio di
carburante. Di conseguenza, la distanza effettiva percorribile può
essere diversa da quella visualizzata.
• Se la quantità di carburante aggiunta nel serbatoio durante il riforni-
mento è minima, il display potrebbe non essere aggiornato.
Quando si fa rifornimento, spegnere l’interruttore motore. Se si fa
rifornimento senza spegnere l’interruttore motore, il valore visualiz-
zato potrebbe non essere aggiornato.
*1: può essere registrato nelle informazioni sulla guida 1 e 2. (P. 152)
*2: usare il consumo di carburante visualizzato come riferimento.
*3: Procedure di azzeramento:
• Selezionare una funzione da azzerare usando gli interruttori di controllo del
display, quindi tenere premuto per azzerare.
• Se è presente più di una funzione che può essere azzerata, sarà visualizzata
una casella di spunta accanto a ciascuna di queste funzioni.
