6517-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71281K_(EK)
7
Entretien et soins

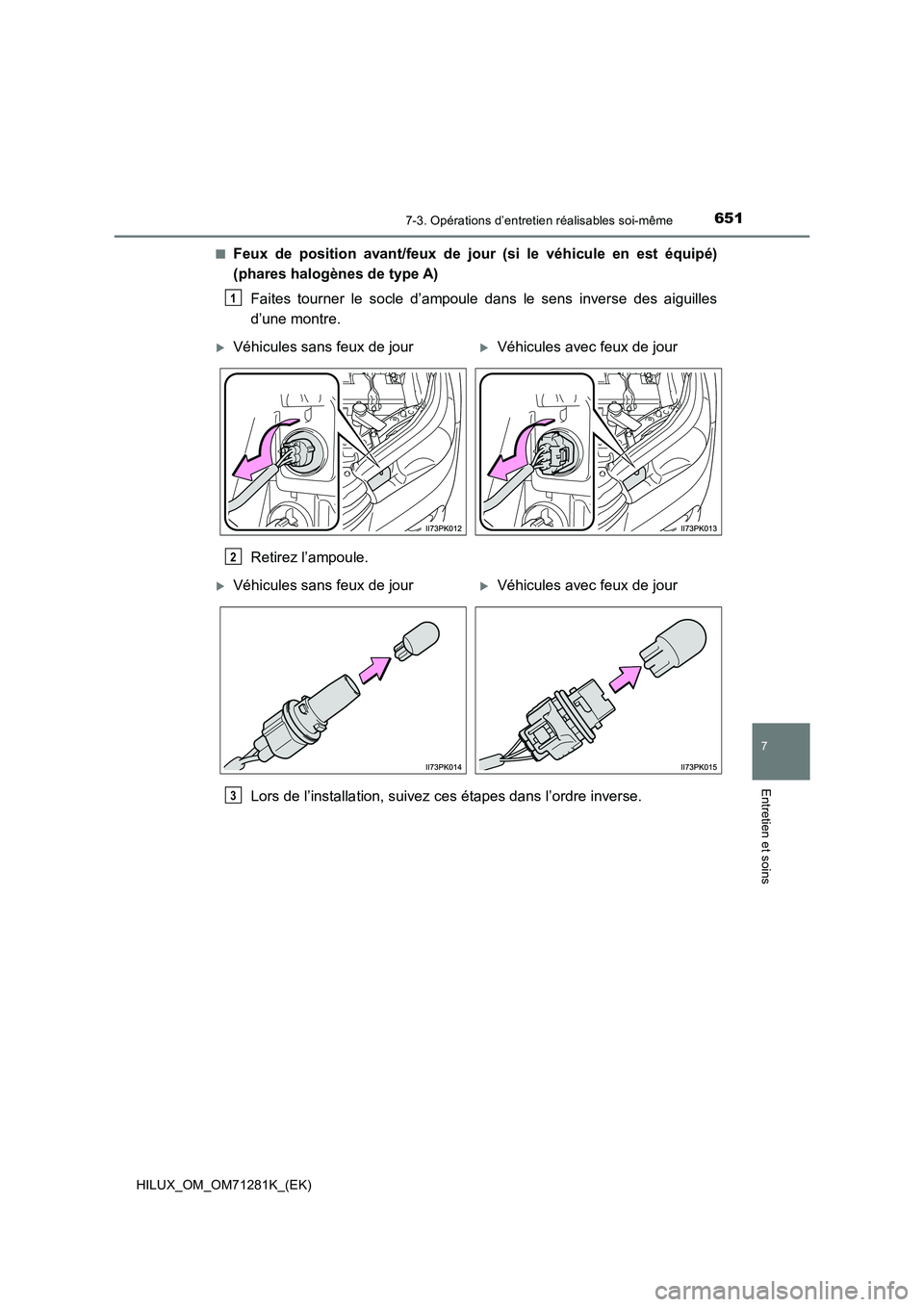

QFeux de position avant/feux de jour (si le véhicule en est équipé)
(phares halogènes de type A)
Faites tourner le socle d’ampoule dans le sens inverse des aiguilles
d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
Véhicules sans feux de jourVéhicules avec feux de jour
2
Véhicules sans feux de jourVéhicules avec feux de jour
3

6527-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71281K_(EK)Q

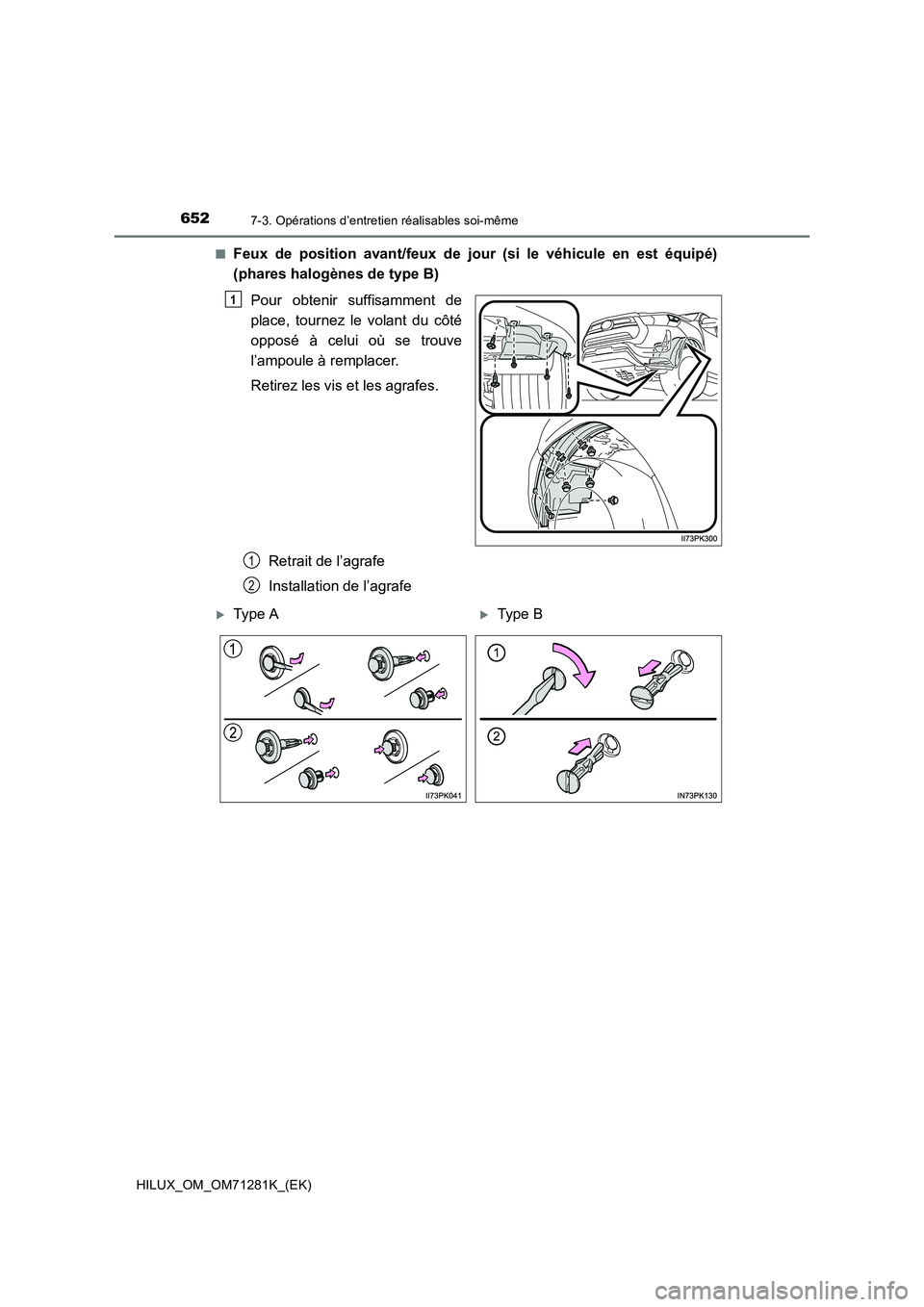

Feux de position avant/feux de jour (si le véhicule en est équipé)
(phares halogènes de type B)
Pour obtenir suffisamment de
place, tournez le volant du côté
opposé à celui où se trouve
l’ampoule à remplacer.
Retirez les vis et les agrafes.
Retrait de l’agrafe
Installation de l’agrafe
1
1
2
Ty p e ATyp e B

6537-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71281K_(EK)
7
Entretien et soins

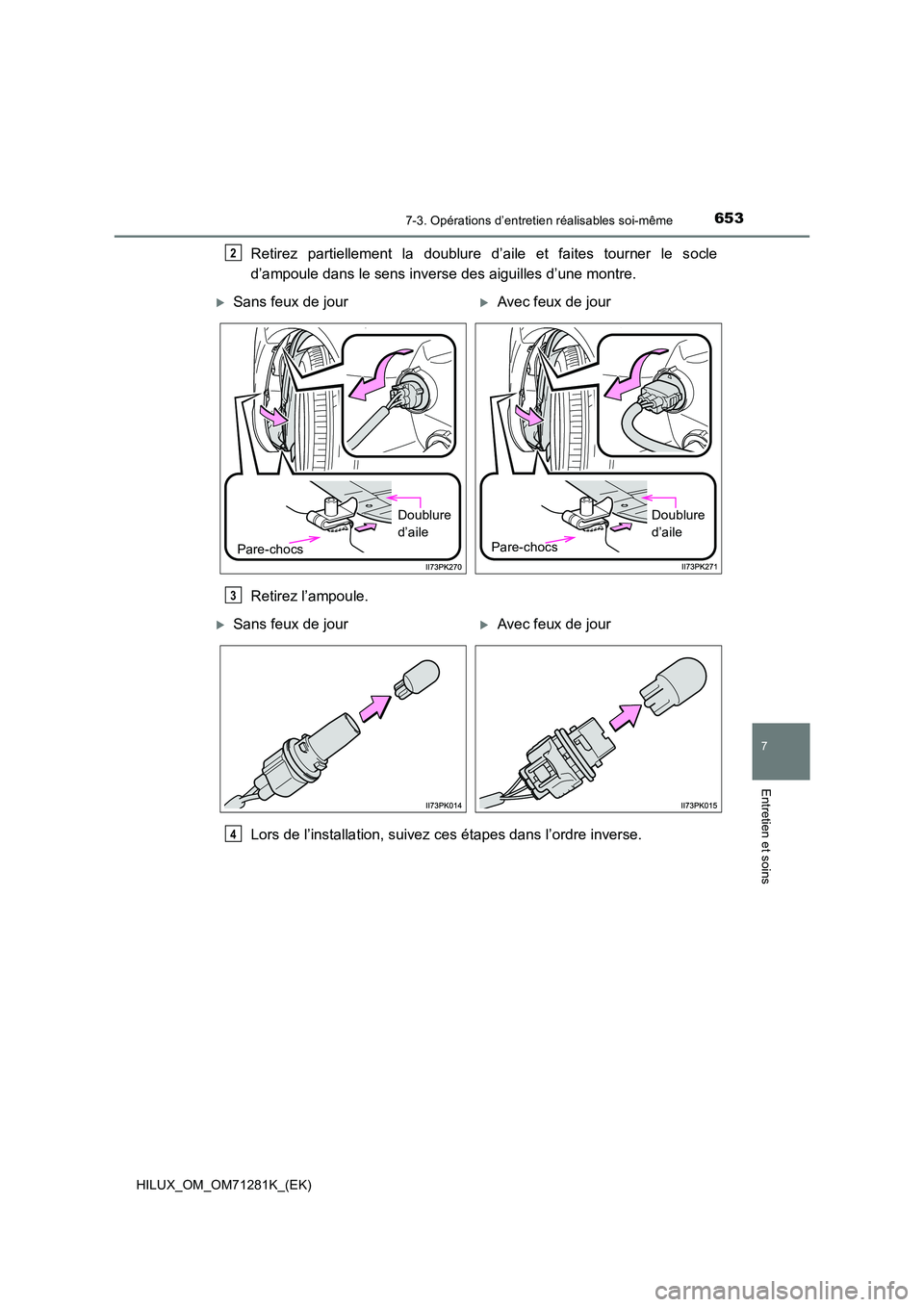

Retirez partiellement la doublure d’aile et faites tourner le socle
d’ampoule dans le sens inverse des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
2
Sans feux de jourAvec feux de jour
Pare-chocs
Doublure
d’ailePare-chocs
Doublure
d’aile
3
Sans feux de jourAvec feux de jour
4

6547-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71281K_(EK)Q

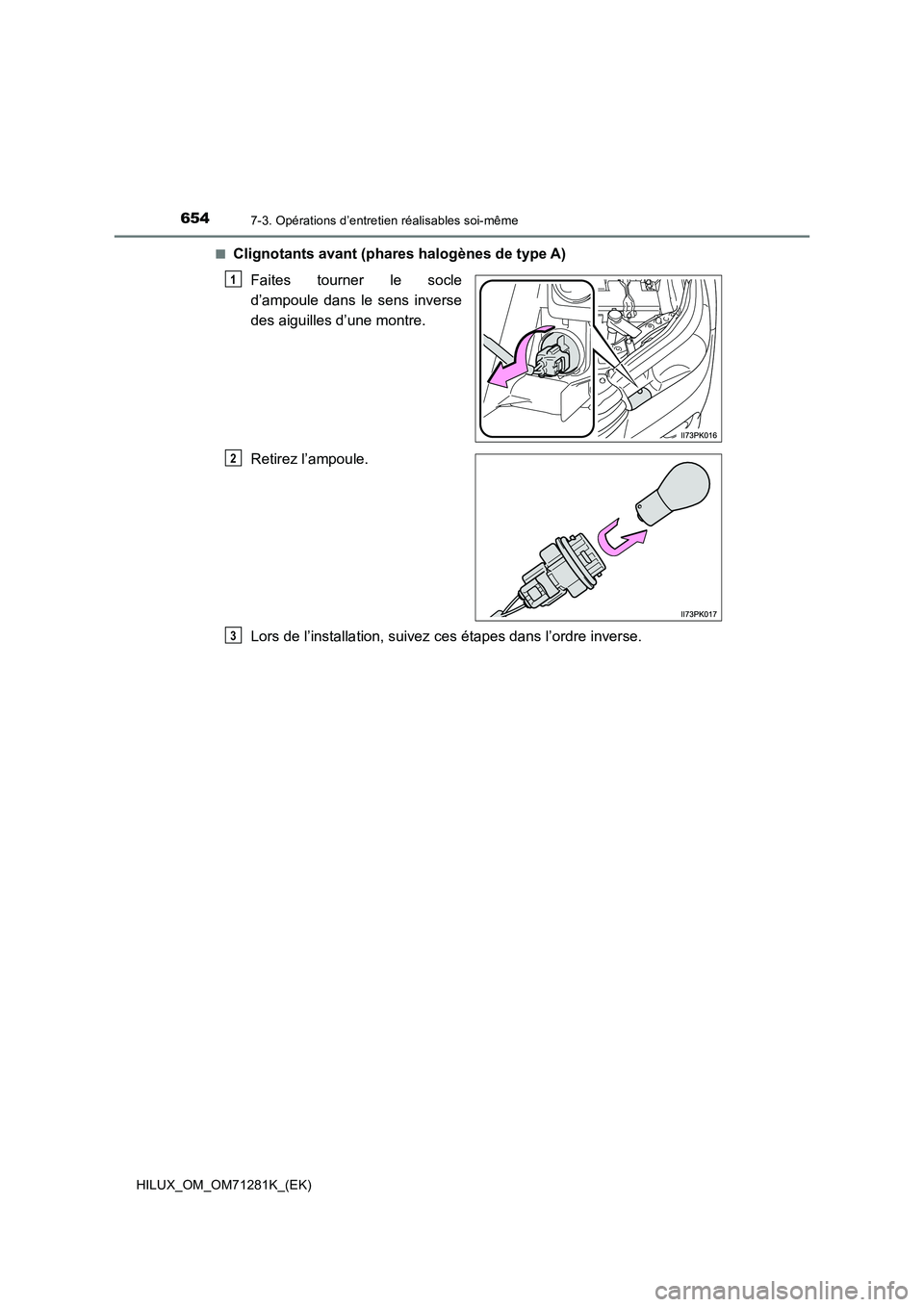

Clignotants avant (phares halogènes de type A)
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
3

6557-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71281K_(EK)
7
Entretien et soins

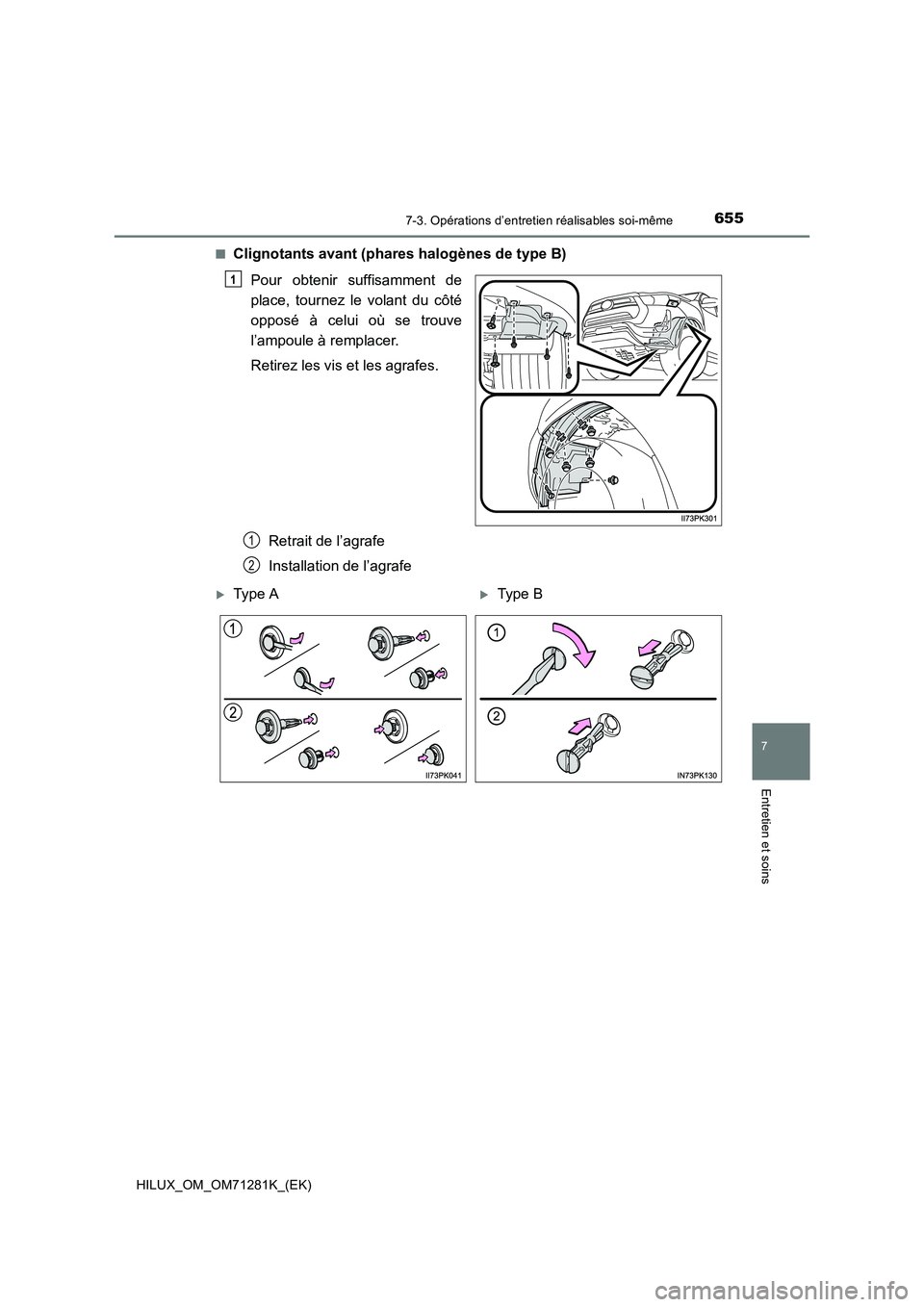

QClignotants avant (phares halogènes de type B)
Pour obtenir suffisamment de
place, tournez le volant du côté
opposé à celui où se trouve
l’ampoule à remplacer.
Retirez les vis et les agrafes.
Retrait de l’agrafe
Installation de l’agrafe
1
1
2
Ty p e ATyp e B

6567-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71281K_(EK)

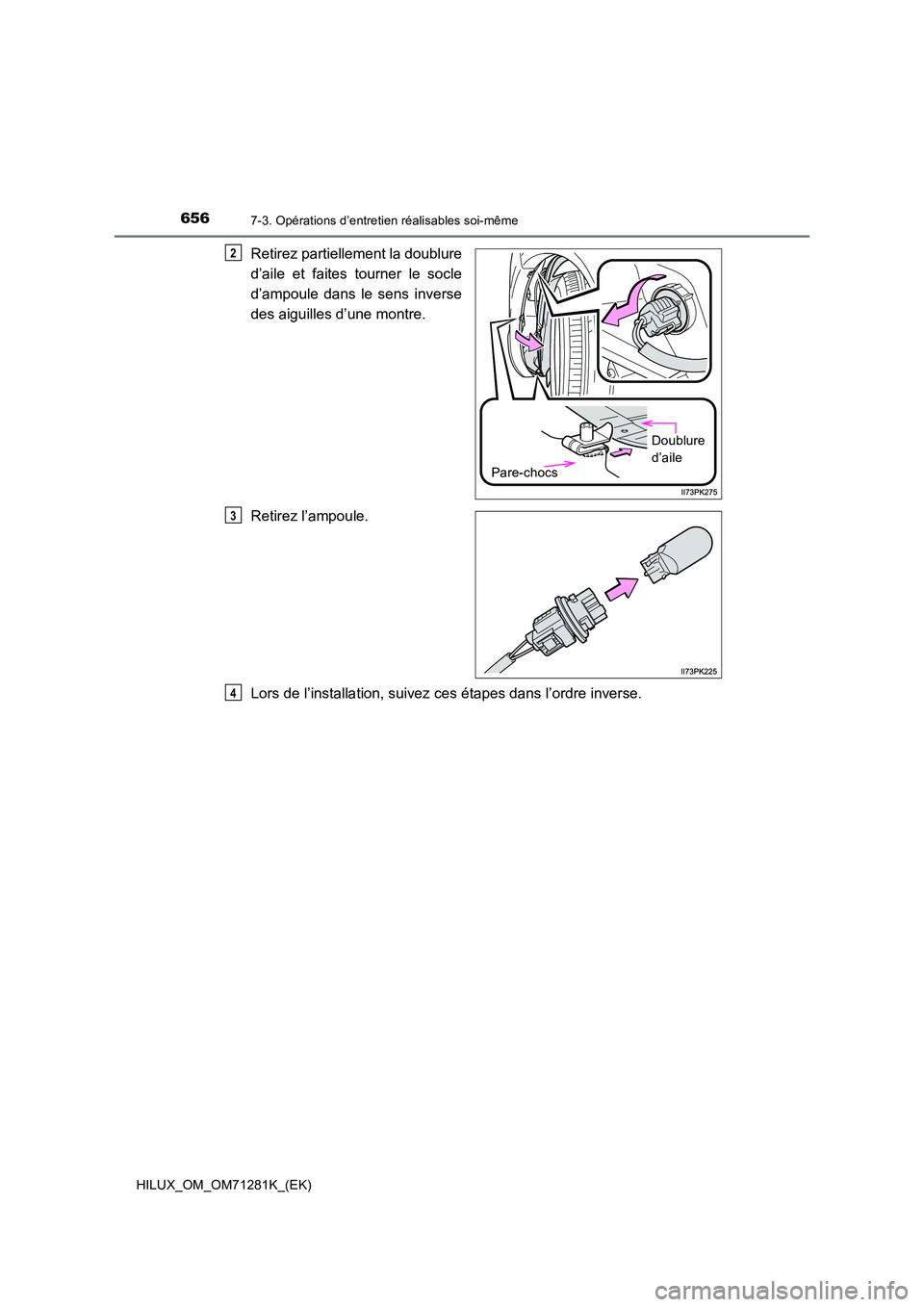

Retirez partiellement la doublure
d’aile et faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
Pare-chocs
Doublure
d’aile
2
3
4

6577-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71281K_(EK)
7
Entretien et soins

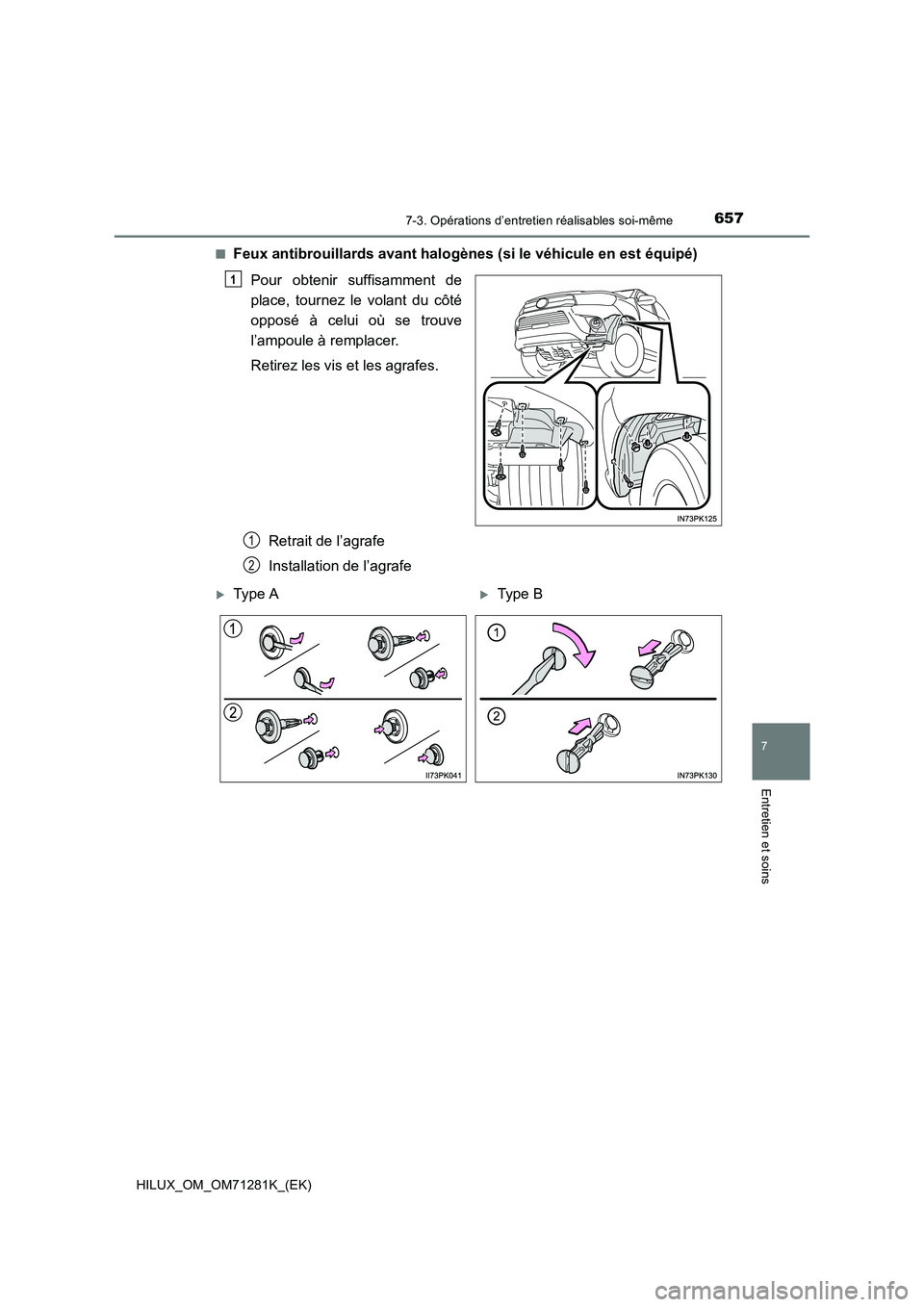

QFeux antibrouillards avant halogènes (si le véhicule en est équipé)
Pour obtenir suffisamment de
place, tournez le volant du côté
opposé à celui où se trouve
l’ampoule à remplacer.
Retirez les vis et les agrafes.
Retrait de l’agrafe
Installation de l’agrafe
1
1
2
Ty p e ATyp e B

6587-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71281K_(EK)

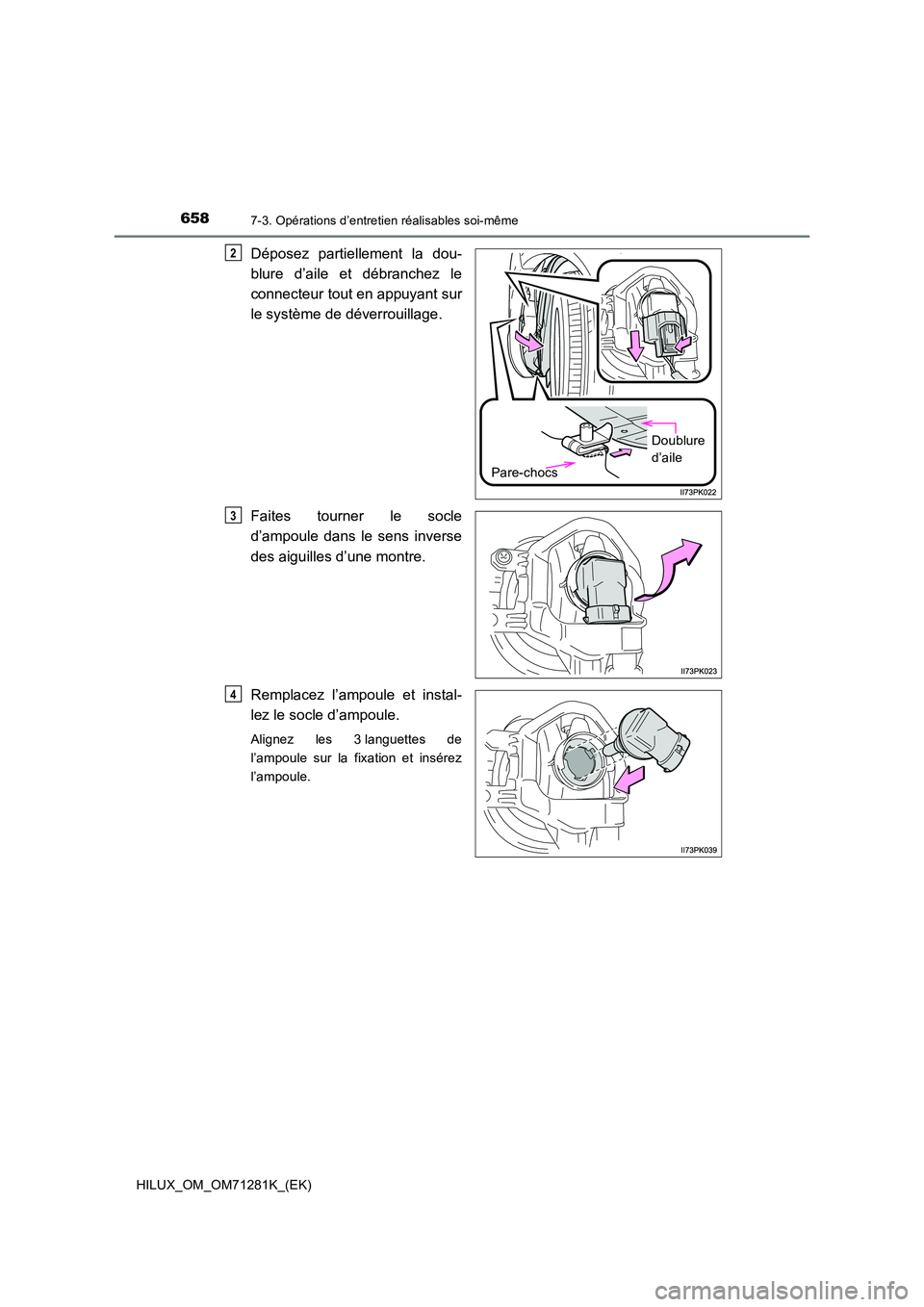

Déposez partiellement la dou-
blure d’aile et débranchez le
connecteur tout en appuyant sur
le système de déverrouillage.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Remplacez l’ampoule et instal-
lez le socle d’ampoule.
Alignez les 3 languettes de
l’ampoule sur la fixation et insérez
l’ampoule.
Pare-chocs
Doublure
d’aile
2
3
4

6597-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71281K_(EK)
7
Entretien et soins

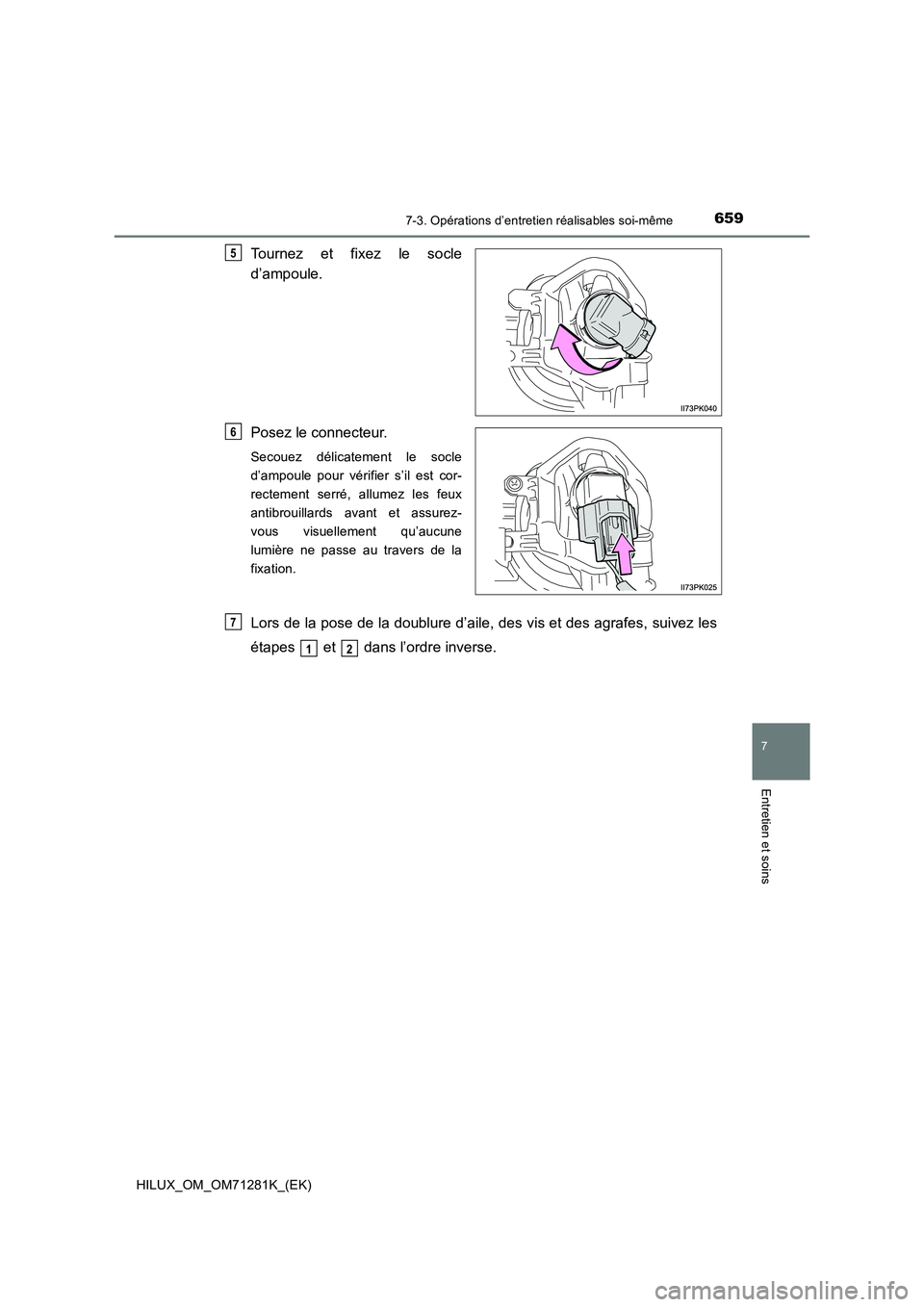

Tournez et fixez le socle
d’ampoule.
Posez le connecteur.
Secouez délicatement le socle
d’ampoule pour vérifier s’il est cor-
rectement serré, allumez les feux
antibrouillards avant et assurez-
vous visuellement qu’aucune
lumière ne passe au travers de la
fixation.
Lors de la pose de la doublure d’aile, des vis et des agrafes, suivez les
étapes et dans l’ordre inverse.
5
6
7
12

6607-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71281K_(EK)Q

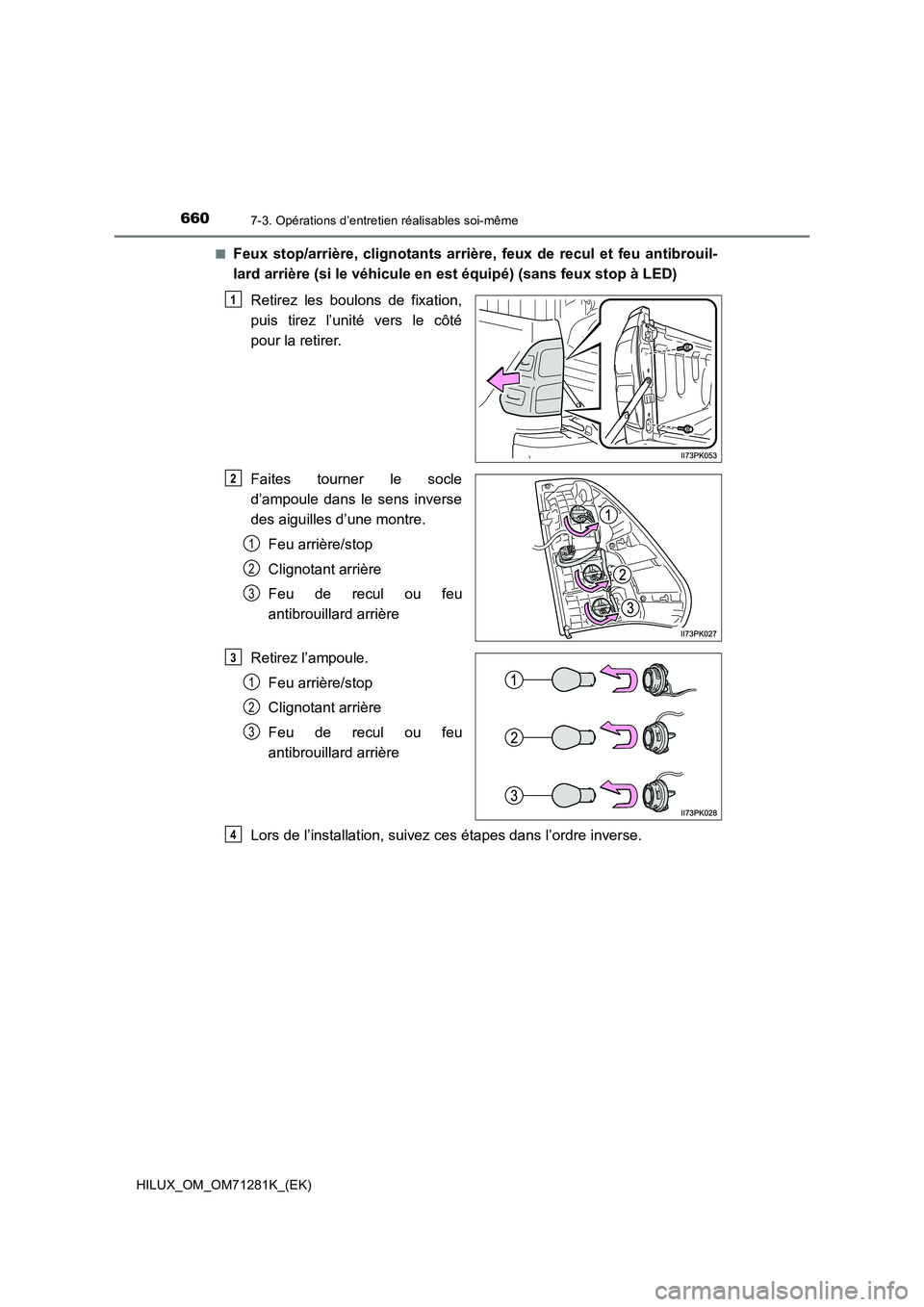

Feux stop/arrière, clignotants arrière, feux de recul et feu antibrouil-
lard arrière (si le véhicule en est équipé) (sans feux stop à LED)
Retirez les boulons de fixation,
puis tirez l’unité vers le côté
pour la retirer.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Feu arrière/stop
Clignotant arrière
Feu de recul ou feu
antibrouillard arrière
Retirez l’ampoule.
Feu arrière/stop
Clignotant arrière
Feu de recul ou feu
antibrouillard arrière
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
1
2
3
3
1
2
3
4
