9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71281K_(EK)

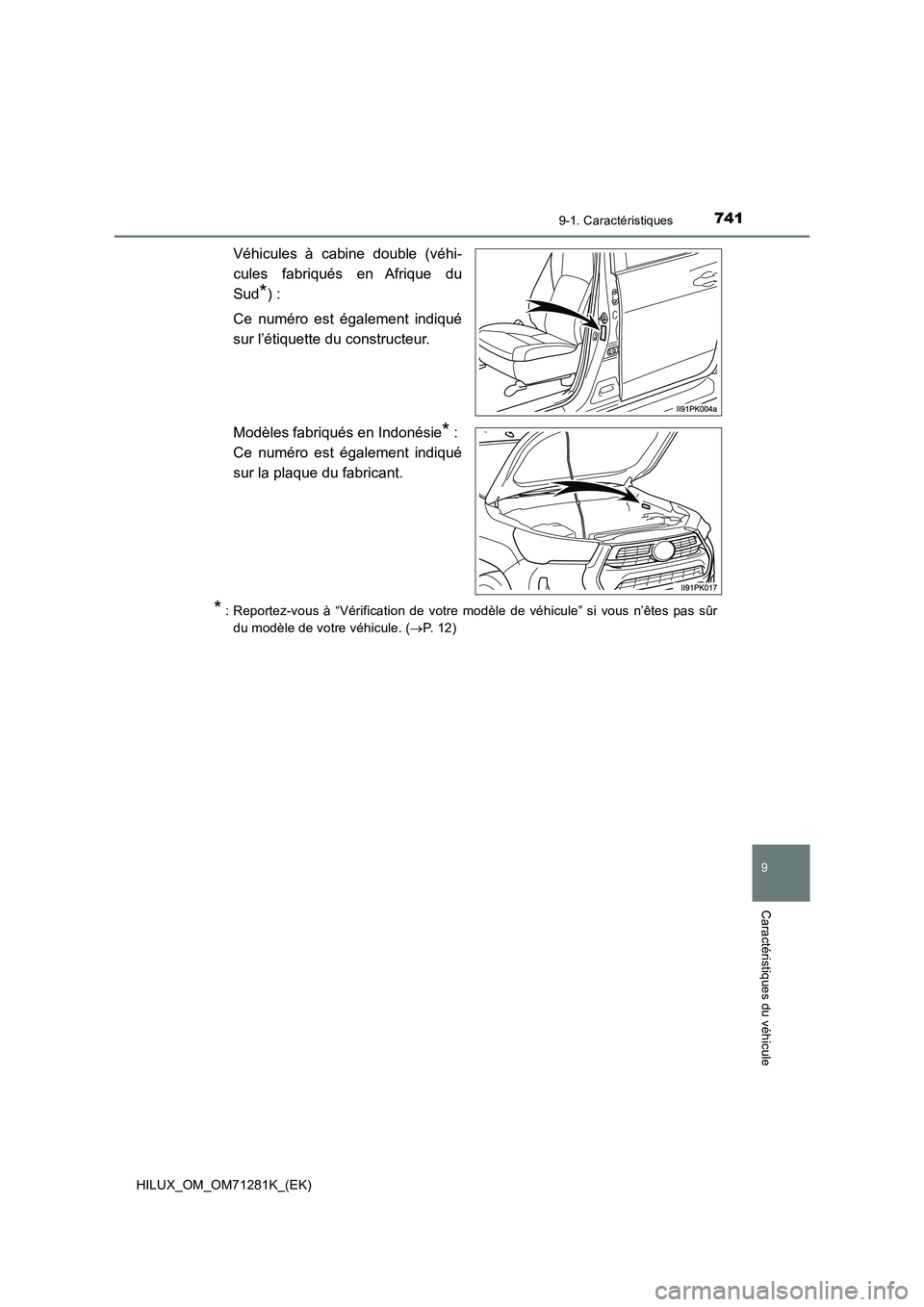

Véhicules à cabine double (véhi-
cules fabriqués en Afrique du
Sud*) :
Ce numéro est également indiqué
sur l’étiquette du constructeur.
Modèles fabriqués en Indonésie* :
Ce numéro est également indiqué
sur la plaque du fabricant.
* : Reportez-vous à “Vérification de votre modèle de véhicule” si vous n’êtes pas sûr
du modèle de votre véhicule. ( P. 12)

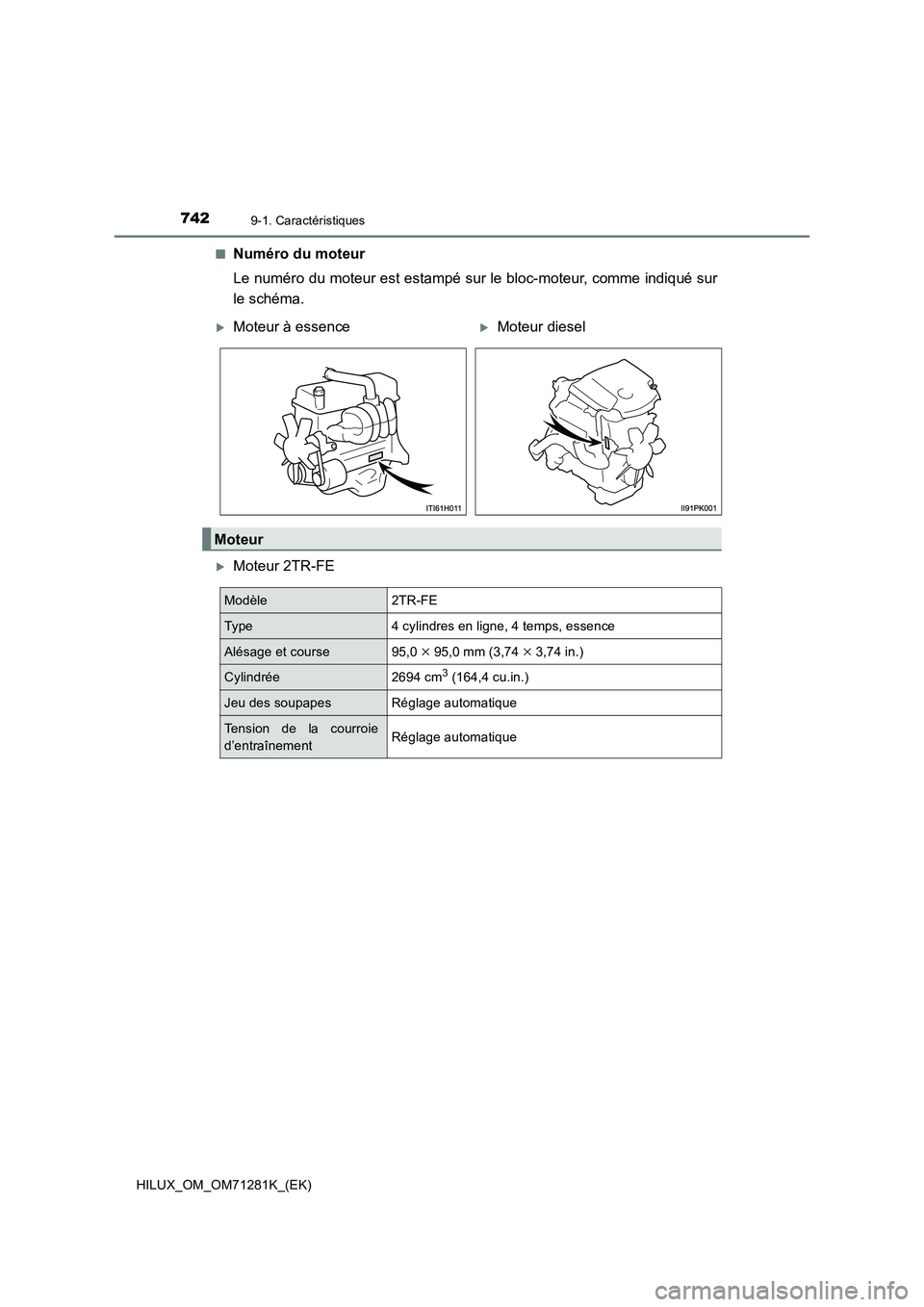

7429-1. Caractéristiques
HILUX_OM_OM71281K_(EK)Q
Numéro du moteur
Le numéro du moteur est estampé sur le bloc-moteur, comme indiqué sur
le schéma.
Moteur 2TR-FE
Moteur à essenceMoteur diesel
Moteur
Modèle2TR-FE
Type4 cylindres en ligne, 4 temps, essence
Alésage et course95,0  95,0 mm (3,74  3,74 in.)
Cylindrée2694 cm3 (164,4 cu.in.)
Jeu des soupapesRéglage automatique
Tension de la courroie
d’entraînementRéglage automatique

743
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71281K_(EK)

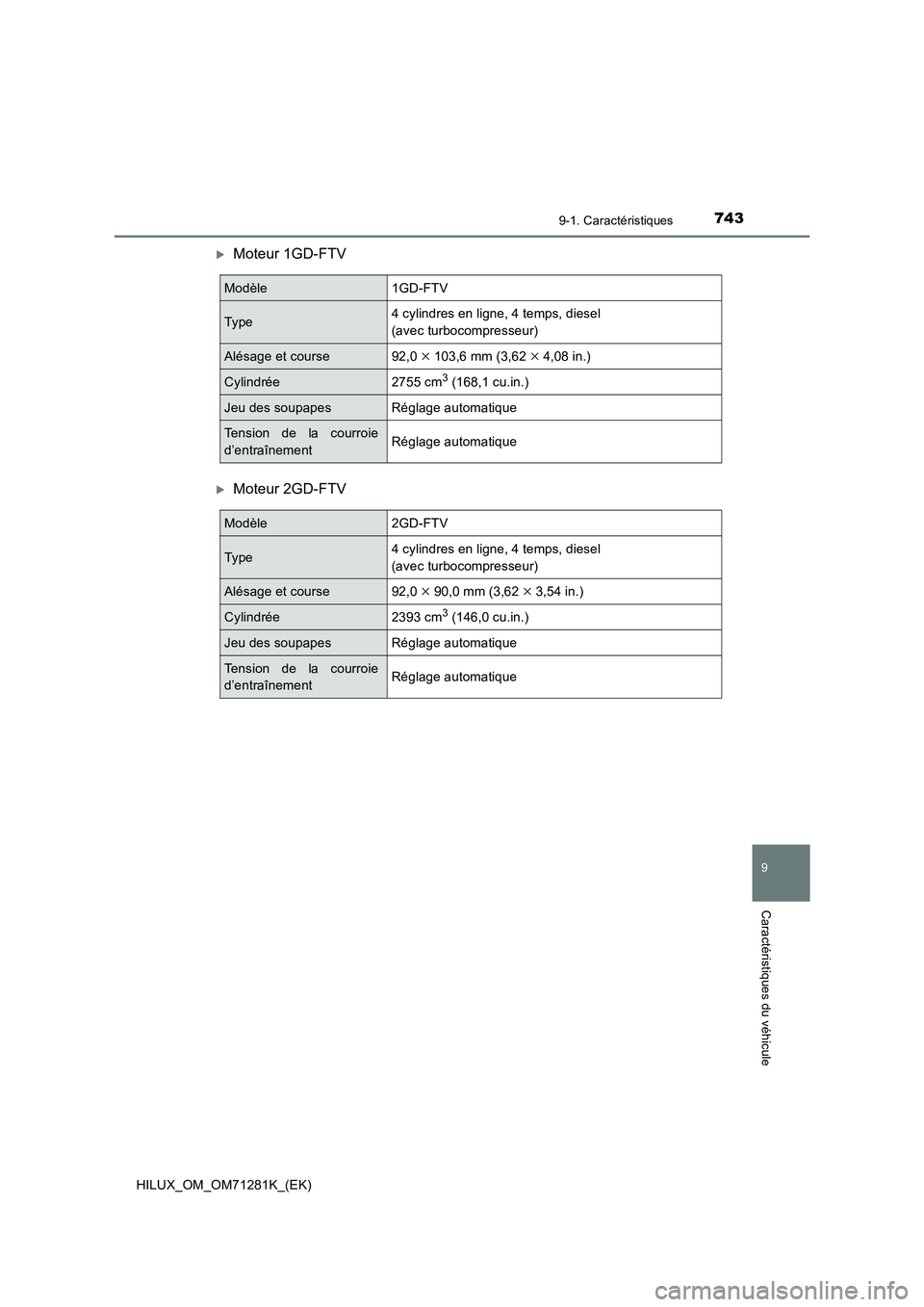

Moteur 1GD-FTV
Moteur 2GD-FTV
Modèle1GD-FTV
Type4 cylindres en ligne, 4 temps, diesel
(avec turbocompresseur)
Alésage et course92,0  103,6 mm (3,62  4,08 in.)
Cylindrée2755 cm3 (168,1 cu.in.)
Jeu des soupapesRéglage automatique
Tension de la courroie
d’entraînementRéglage automatique
Modèle2GD-FTV
Type4 cylindres en ligne, 4 temps, diesel
(avec turbocompresseur)
Alésage et course92,0  90,0 mm (3,62  3,54 in.)
Cylindrée2393 cm3 (146,0 cu.in.)
Jeu des soupapesRéglage automatique
Tension de la courroie
d’entraînementRéglage automatique

7449-1. Caractéristiques
HILUX_OM_OM71281K_(EK)

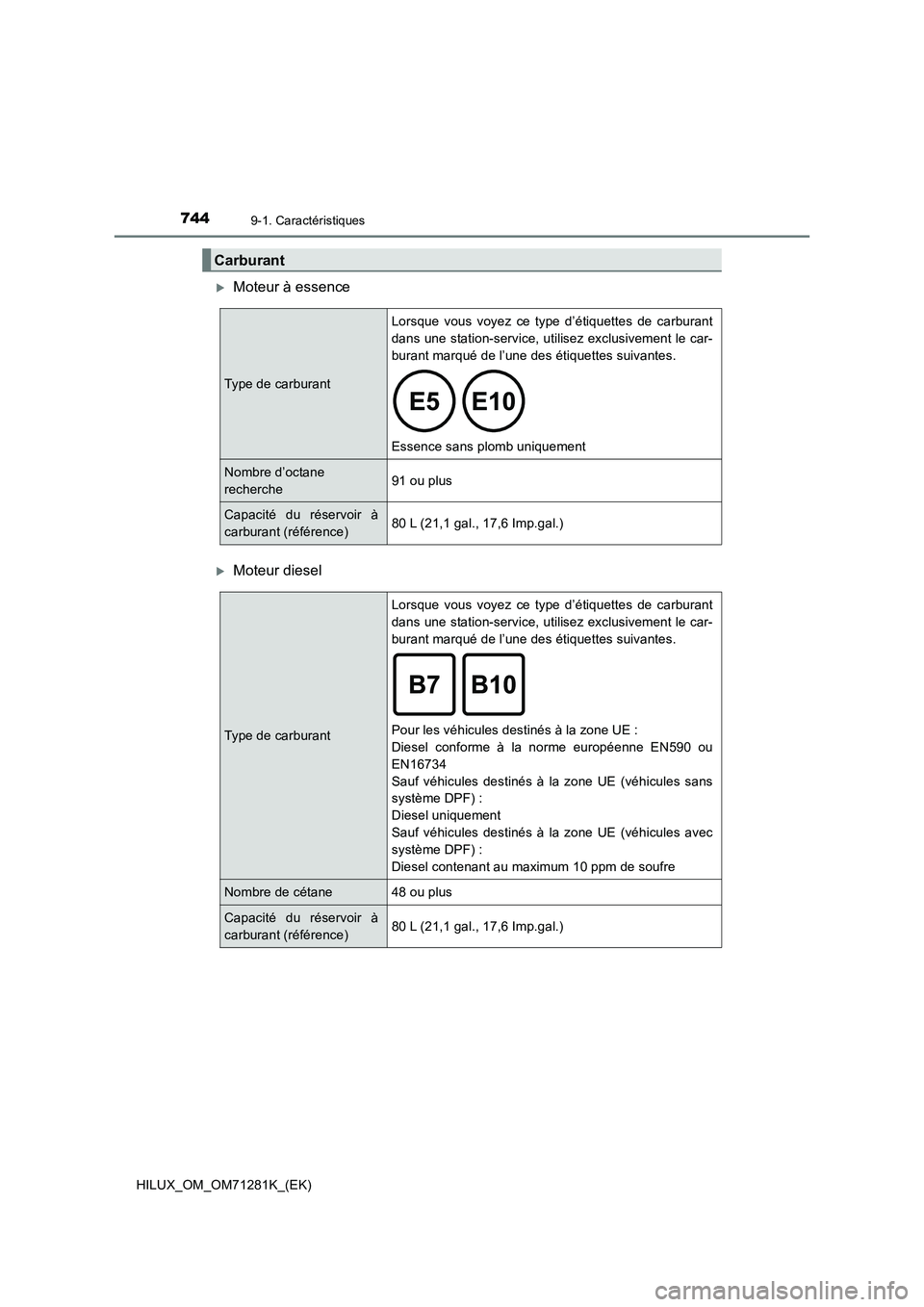

Moteur à essence
Moteur diesel
Carburant
Type de carburantLorsque vous voyez ce type d’étiquettes de carburant
dans une station-service, utilisez exclusivement le car-
burant marqué de l’une des étiquettes suivantes.

Essence sans plomb uniquement
Nombre d’octane
recherche91 ou plus
Capacité du réservoir à
carburant (référence)80 L (21,1 gal., 17,6 Imp.gal.)
Type de carburantLorsque vous voyez ce type d’étiquettes de carburant
dans une station-service, utilisez exclusivement le car-
burant marqué de l’une des étiquettes suivantes.

Pour les véhicules destinés à la zone UE :
Diesel conforme à la norme européenne EN590 ou
EN16734
Sauf véhicules destinés à la zone UE (véhicules sans
système DPF) :
Diesel uniquement
Sauf véhicules destinés à la zone UE (véhicules avec
système DPF) :
Diesel contenant au maximum 10 ppm de soufre
Nombre de cétane 48 ou plus
Capacité du réservoir à
carburant (référence)80 L (21,1 gal., 17,6 Imp.gal.)

745
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71281K_(EK)
Moteur à essence
*: La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange
d’huile moteur. Faites monter le moteur en température, puis arrêtez-le, attendez
au moins 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
Q
Choix de l’huile moteur
Votre véhicule Toyota contient de l’huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Utilisez l’huile moteur “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota), approuvée par Toyota, ou une huile équi-
valente correspondant au grade et à la viscosité suivants.
Grade d’huile :
0W-20, 5W-20, 5W-30 et 10W-30 :
Huile moteur multigrade de classe API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-Conserving” ou SN PLUS “Resource-
Conserving”, ou ILSAC
Viscosité recommandée (SAE) :
Votre véhicule Toyota contient de
l’huile SAE 0W-20 à sa sortie
d’usine, le meilleur choix pour une
bonne consommation de carburant
et pour un bon démarrage par
temps froid.
L’utilisation d’une huile moteur de
viscosité SAE 10W-30 ou supé-
rieure par temps très froid peut
rendre le démarrage du moteur
difficile ; il est dès lors préférable
d’opter pour une huile moteur de
viscosité SAE 0W-20, 5W-20 ou
5W-30.
Système de lubrification
Quantité d’huile
(Vidange et remplissage  référence
*)
Avec filtre
Sans filtre5,6 L (5,9 qt., 4,9 Imp.qt.)
5,3 L (5,6 qt., 4,7 Imp.qt.)
Plage de températures prévues avant
la prochaine vidange d’huile
De préférence

7469-1. Caractéristiques
HILUX_OM_OM71281K_(EK)

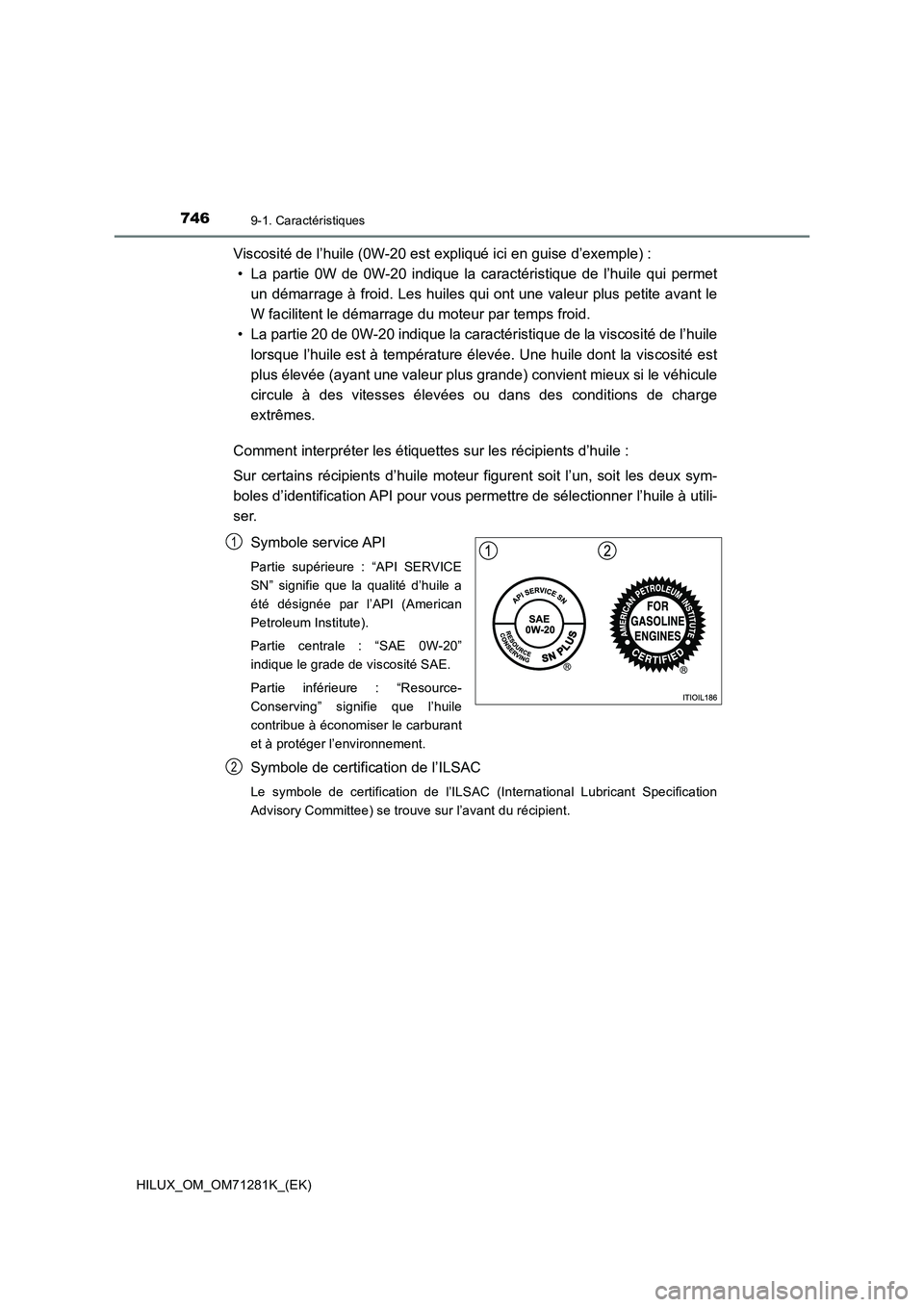

Viscosité de l’huile (0W-20 est expliqué ici en guise d’exemple) :
• La partie 0W de 0W-20 indique la caractéristique de l’huile qui permet
un démarrage à froid. Les huiles qui ont une valeur plus petite avant le
W facilitent le démarrage du moteur par temps froid.
• La partie 20 de 0W-20 indique la caractéristique de la viscosité de l’huile
lorsque l’huile est à température élevée. Une huile dont la viscosité est
plus élevée (ayant une valeur plus grande) convient mieux si le véhicule
circule à des vitesses élevées ou dans des conditions de charge
extrêmes.
Comment interpréter les étiquettes sur les récipients d’huile :
Sur certains récipients d’huile moteur figurent soit l’un, soit les deux sym-
boles d’identification API pour vous permettre de sélectionner l’huile à utili-
ser.
Symbole service API
Partie supérieure : “API SERVICE
SN” signifie que la qualité d’huile a
été désignée par l’API (American
Petroleum Institute).
Partie centrale : “SAE 0W-20”
indique le grade de viscosité SAE.
Partie inférieure : “Resource-
Conserving” signifie que l’huile
contribue à économiser le carburant
et à protéger l’environnement.
Symbole de certification de l’ILSAC
Le symbole de certification de l’ILSAC (International Lubricant Specification
Advisory Committee) se trouve sur l’avant du récipient.
1
2

747
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71281K_(EK)
Moteur diesel (sauf modèles conformes à la norme EURO V et VI*1)
*1: EURO V et VI désignent des normes d’émission. Si vous n’êtes pas sûr que votre
véhicule réponde aux normes en vigueur, contactez un concessionnaire ou un
réparateur Toyota agréé ou tout autre réparateur qualifié.
*2 : La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange
d’huile moteur. Faites monter le moteur en température, puis arrêtez-le, attendez
au moins 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
Q
Choix de l’huile moteur
Votre véhicule Toyota contient de l’huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Utilisez l’huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota) approuvée par Toyota ou une huile équivalente
respectant le grade et la viscosité suivants.
Grade d’huile : API CF-4, CF ou ACEA B3, B4, B5 ou JASO DL-0
Viscosité recommandée (SAE) :
La viscosité SAE 5W-30 est le
meilleur choix en matière d’écono-
mie de carburant et de démarrage
par temps froid.
L’utilisation d’une huile moteur de
viscosité SAE 10W-30 ou supé-
rieure par temps très froid peut
rendre le démarrage du moteur dif-
ficile ; il est dès lors préférable
d’opter pour de l’huile moteur SAE
5W-30.
Quantité d’huile
(Vidange et remplissage — référence
*2)
Avec filtre
Sans filtre7,5 L (7,9 qt., 6,6 Imp.qt.)
7,0 L (7,4 qt., 6,2 Imp.qt.)
Plage de températures prévues avant
la prochaine vidange d’huile
De préférence

7489-1. Caractéristiques
HILUX_OM_OM71281K_(EK)

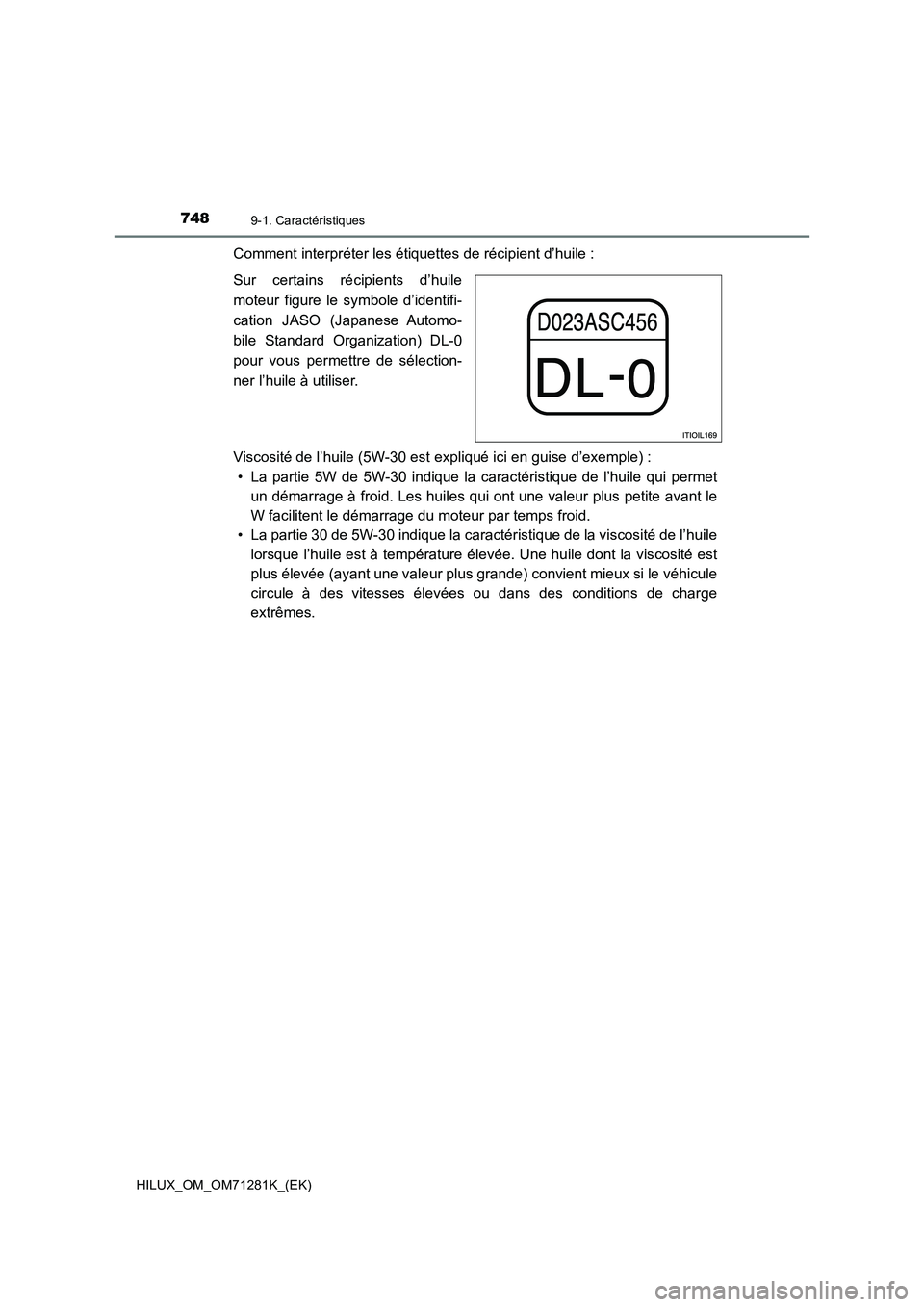

Comment interpréter les étiquettes de récipient d’huile :
Sur certains récipients d’huile
moteur figure le symbole d’identifi-
cation JASO (Japanese Automo-
bile Standard Organization) DL-0
pour vous permettre de sélection-
ner l’huile à utiliser.
Viscosité de l’huile (5W-30 est expliqué ici en guise d’exemple) :
• La partie 5W de 5W-30 indique la caractéristique de l’huile qui permet
un démarrage à froid. Les huiles qui ont une valeur plus petite avant le
W facilitent le démarrage du moteur par temps froid.
• La partie 30 de 5W-30 indique la caractéristique de la viscosité de l’huile
lorsque l’huile est à température élevée. Une huile dont la viscosité est
plus élevée (ayant une valeur plus grande) convient mieux si le véhicule
circule à des vitesses élevées ou dans des conditions de charge
extrêmes.

749
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71281K_(EK)
Moteur diesel (pour modèles conformes à la norme EURO V et VI*1)
*1: EURO V et VI désignent des normes d’émission. Si vous n’êtes pas sûr que votre
véhicule réponde aux normes en vigueur, contactez un concessionnaire ou un
réparateur Toyota agréé ou tout autre réparateur qualifié.
*2 : La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange
d’huile moteur. Faites monter le moteur en température, puis arrêtez-le, attendez
au moins 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
Q
Choix de l’huile moteur
Votre véhicule Toyota contient de la “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Toyota recommande d’utiliser l’huile approuvée
“Toyota Genuine Motor Oil” (huile moteur d’origine Toyota). Une huile
moteur d’une qualité équivalente peut également être utilisée.
Grade d’huile : ACEA C2
Quantité d’huile
(vidange et remplissage référence
*2)
Avec filtre
Sans filtre7,5 L (7,9 qt., 6,6 Imp.qt.)
7,0 L (7,4 qt., 6,2 Imp.qt.)
NOTE
L’utilisation d’une huile moteur autre que l’ACEA C2 peut endommager le catalyseur.

7509-1. Caractéristiques
HILUX_OM_OM71281K_(EK)

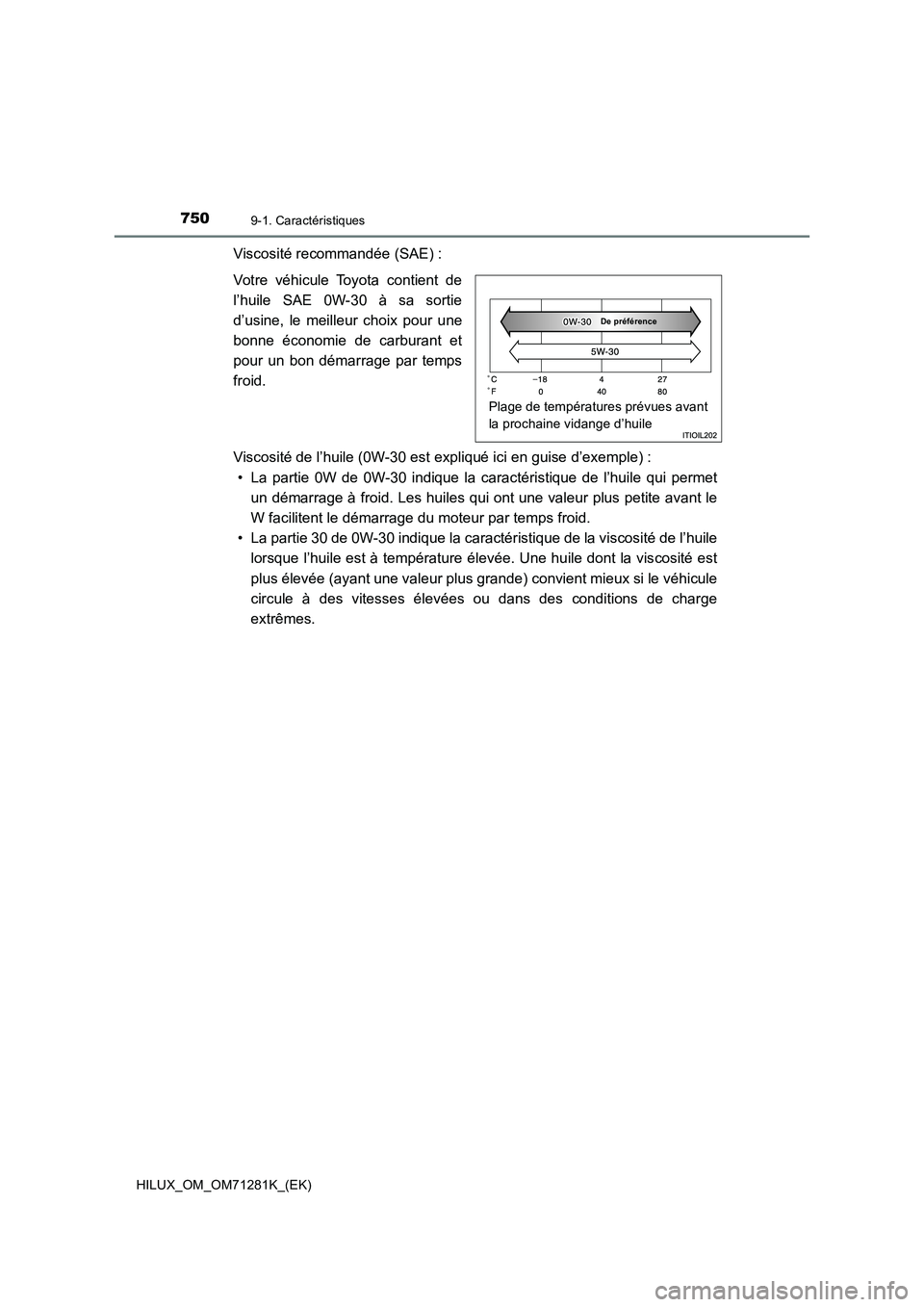

Viscosité recommandée (SAE) :
Votre véhicule Toyota contient de
l’huile SAE 0W-30 à sa sortie
d’usine, le meilleur choix pour une
bonne économie de carburant et
pour un bon démarrage par temps
froid.
Viscosité de l’huile (0W-30 est expliqué ici en guise d’exemple) :
• La partie 0W de 0W-30 indique la caractéristique de l’huile qui permet
un démarrage à froid. Les huiles qui ont une valeur plus petite avant le
W facilitent le démarrage du moteur par temps froid.
• La partie 30 de 0W-30 indique la caractéristique de la viscosité de l’huile
lorsque l’huile est à température élevée. Une huile dont la viscosité est
plus élevée (ayant une valeur plus grande) convient mieux si le véhicule
circule à des vitesses élevées ou dans des conditions de charge
extrêmes.
Plage de températures prévues avant
la prochaine vidange d’huile
De préférence
