TOYOTA HILUX 2020 Návod na použitie (in Slovakian)

6417-3. Údržba svojpomocou
HILUX_OM_OM0K402SK_(EE)
7
Údržba a starostlivosť
Čiastočne odstráňte vložku
blatníka a pri stlačení uvoľňo-
vacej poistky odpojte konek-
tor.
Otočte pätku žiarovky doľava.
Vymeňte žiarovku a nasaďte
pätku žiarovky.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Nárazník
Vložka
blatníka
2
3
4

6427-3. Údržba svojpomocou
HILUX_OM_OM0K402SK_(EE)
Otočte a zaistite pätku žia-
rovky.
Nasaďte konektor.
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite predné hmlo-
vé svetlá a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
Keď nasadzujete vložku blatníka, skrutky a príchytky, vykonajte
opačný postup vybrat ia v krokoch a .
5
6
7
12

6437-3. Údržba svojpomocou
HILUX_OM_OM0K402SK_(EE)
7
Údržba a starostlivosť
■Brzdové/koncové, zadné smerové svetlá, cúvacie svetlá a zad-
né hmlové svetlo (ak je vo výbave) (bez LED brzdových svetiel)
Vyberte upevňovacie skrutky
a vytiahnite jednotku do stra-
ny, aby ste ju vybrali.
Otočte pätku žiarovky doľava.
Brzdové/koncové svetlo
Zadné smerové svetlo
Cúvacie svetlo alebo zad-
né hmlové svetlo
Vyberte žiarovku.
Brzdové/koncové svetlo
Zadné smerové svetlo
Cúvacie svetlo alebo zad-
né hmlové svetlo
Pri nasadzovaní uvedený postup otočte.
1
2
1
2
3
3
1
2
3
4

6447-3. Údržba svojpomocou
HILUX_OM_OM0K402SK_(EE)
■Zadné smerové svetlá (s LED brzdovými svetlami)
Vyberte upevňovacie skrutky
a vytiahnite jednotku do stra-
ny, aby ste ju vybrali.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
4

6457-3. Údržba svojpomocou
HILUX_OM_OM0K402SK_(EE)
7
Údržba a starostlivosť
■Osvetlenie evidenčného čísla
Vyberte jednotku.
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
4

6467-3. Údržba svojpomocou
HILUX_OM_OM0K402SK_(EE)
■Vonkajšie nástupné svetlá (ak sú vo výbave)
Stlačte hornú časť vonkajšie-
ho spätného zrkadla, aby ste
naklopili plochu zrkadla hore,
a nalepte ochrannú pásku na
spodnú časť krytu zrkadla.
Zasuňte 2 ploché skrutkova-
če obalené ochrannou pás-
kou a odpojte príchytky za
zrkadlom.
Vypáčte zrkadlo von smerom
k sebe a odpojte 2 príchytky sú-
časne.
Pracujte opatrne a dajte pozor,
aby ste nepustili zrkadlo.
Odpojte úchyty podľa obrázka.
Odstráňte horný kryt a skrutky.
1
2
3
4

6477-3. Údržba svojpomocou
HILUX_OM_OM0K402SK_(EE)
7
Údržba a starostlivosť
Vyklopte zrkadlo dopredu.
Odstráňte spodný kryt.
Odstráňte šošovky bočného
smerového svetla.
Vyberte pätku žiarovky.
5
6
7
8

6487-3. Údržba svojpomocou
HILUX_OM_OM0K402SK_(EE)
Otočte kryt doľava a odstráň-
te ho.
Vyberte žiarovku.
Po nasadení novej žiarovky
nasaďte kryt otočením do-
prava.
Vyberte pätku žiarovky.
Vložte dva výstupky (s ľavostran-
ným riadením) alebo výstupok
(s pravostranným riadením) do
otvorov.
9
10
11
12

6497-3. Údržba svojpomocou
HILUX_OM_OM0K402SK_(EE)
7
Údržba a starostlivosť
Nasaďte šošovky bočného
smerového svetla.
Vložte výstupok do otvoru šo-
šovky a zarovnajte roh šošovky
s plochou podľa obrázka.
Nasaďte spodný kryt.
Vráťte zrkadlo do jeho pô-
vodnej polohy.
Nainštalujte skrutky a vrchný
kryt.
13
14
15
16

6507-3. Údržba svojpomocou
HILUX_OM_OM0K402SK_(EE)

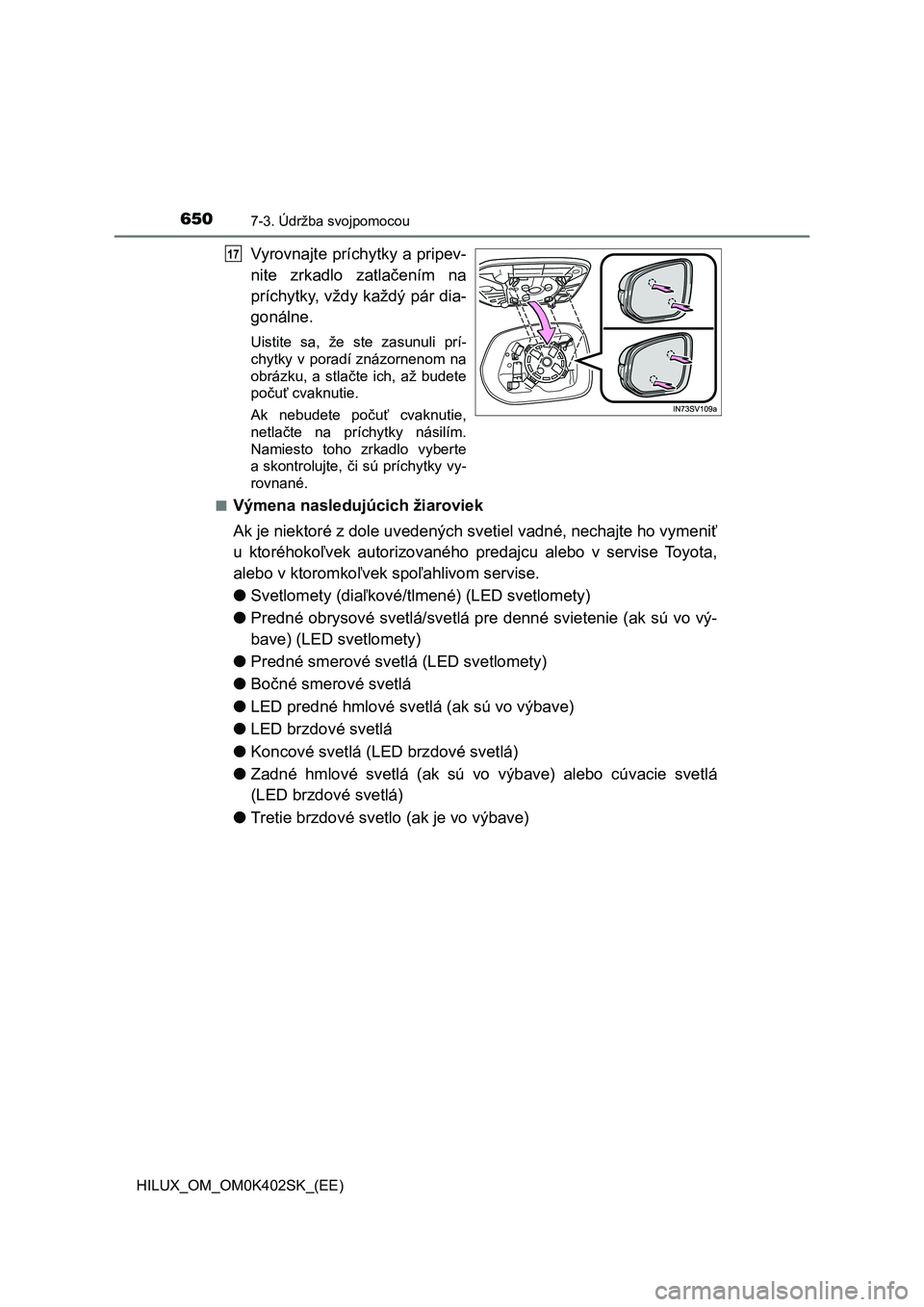

Vyrovnajte príchytky a pripev-
nite zrkadlo zatlačením na
príchytky, vždy každý pár dia-
gonálne.
Uistite sa, že ste zasunuli prí-
chytky v poradí znázornenom na
obrázku, a stlačte ich, až budete
počuť cvaknutie.
Ak nebudete počuť cvaknutie,
netlačte na príchytky násilím.
Namiesto toho zrkadlo vyberte
a skontrolujte, či sú príchytky vy-
rovnané.
■Výmena nasledujúcich žiaroviek
Ak je niektoré z dole uvedených svetiel vadné, nechajte ho vyme niť
u ktoréhokoľvek autorizovaného predajcu alebo v servise Toyota,
alebo v ktoromkoľvek spoľahlivom servise.
● Svetlomety (diaľkové/tlmené) (LED svetlomety)
● Predné obrysové svetlá/svetlá pre denné svietenie (ak sú vo vý-
bave) (LED svetlomety)
● Predné smerové svetlá (LED svetlomety)
● Bočné smerové svetlá
● LED predné hmlové svetlá (ak sú vo výbave)
● LED brzdové svetlá
● Koncové svetlá (LED brzdové svetlá)
● Zadné hmlové svetlá (ak sú vo výbave) alebo cúvacie svetlá
(LED brzdové svetlá)
● Tretie brzdové svetlo (ak je vo výbave)
17
