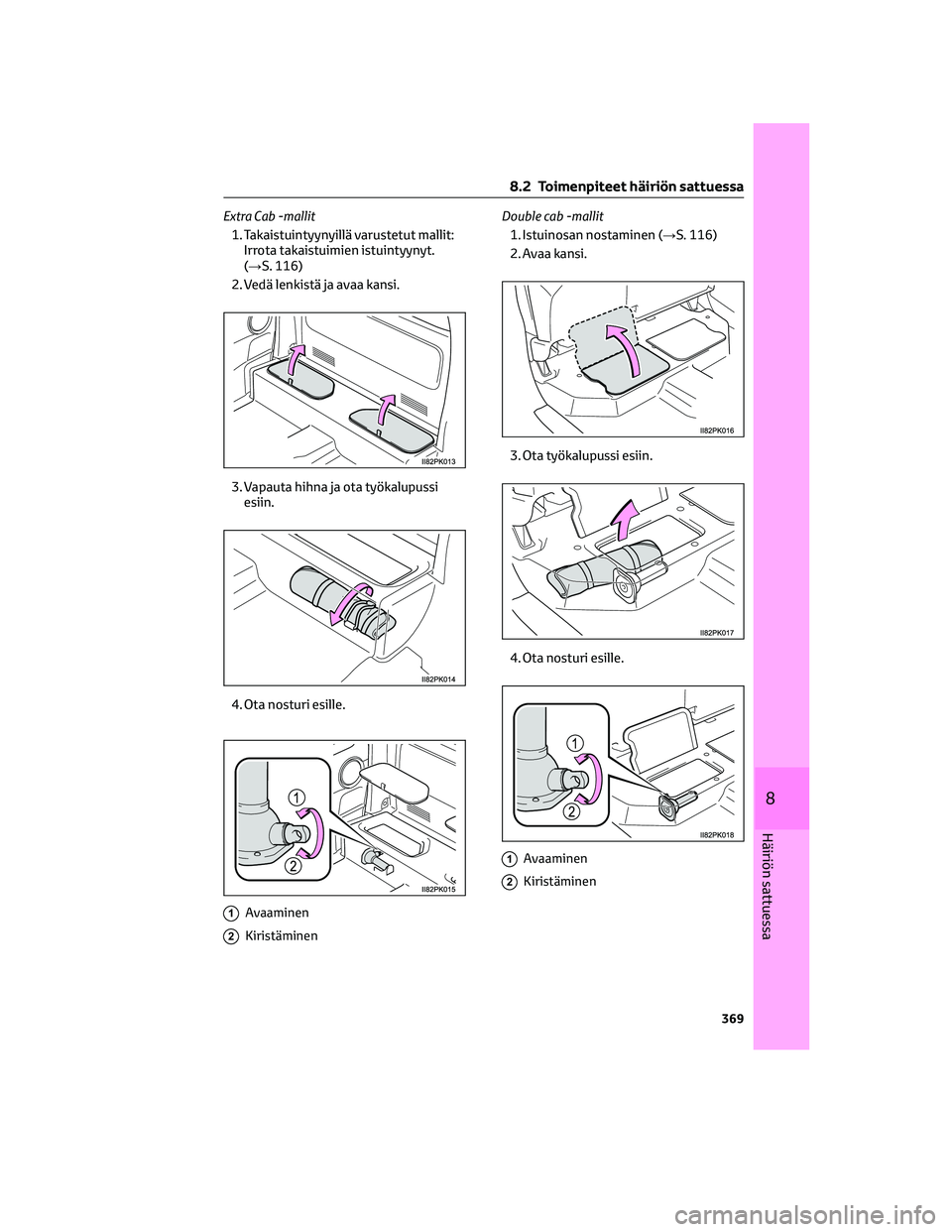

Extra Cab -mallit
1. Takaistuintyynyillä varustetut mallit:
Irrota takaistuimien istuintyynyt.
(→S. 116)
2. Vedä lenkistä ja avaa kansi.
3. Vapauta hihna ja ota työkalupussi
esiin.
4. Ota nosturi esille.
1Avaaminen
2Kiristäminen
Double cab -mallit
1. Istuinosan nostaminen (→S. 116)
2. Avaa kansi.
3. Ota työkalupussi esiin.
4. Ota nosturi esille.
1Avaaminen
2Kiristäminen
8.2 Toimenpiteet häiriön sattuessa
369
8
Häiriön sattuessa

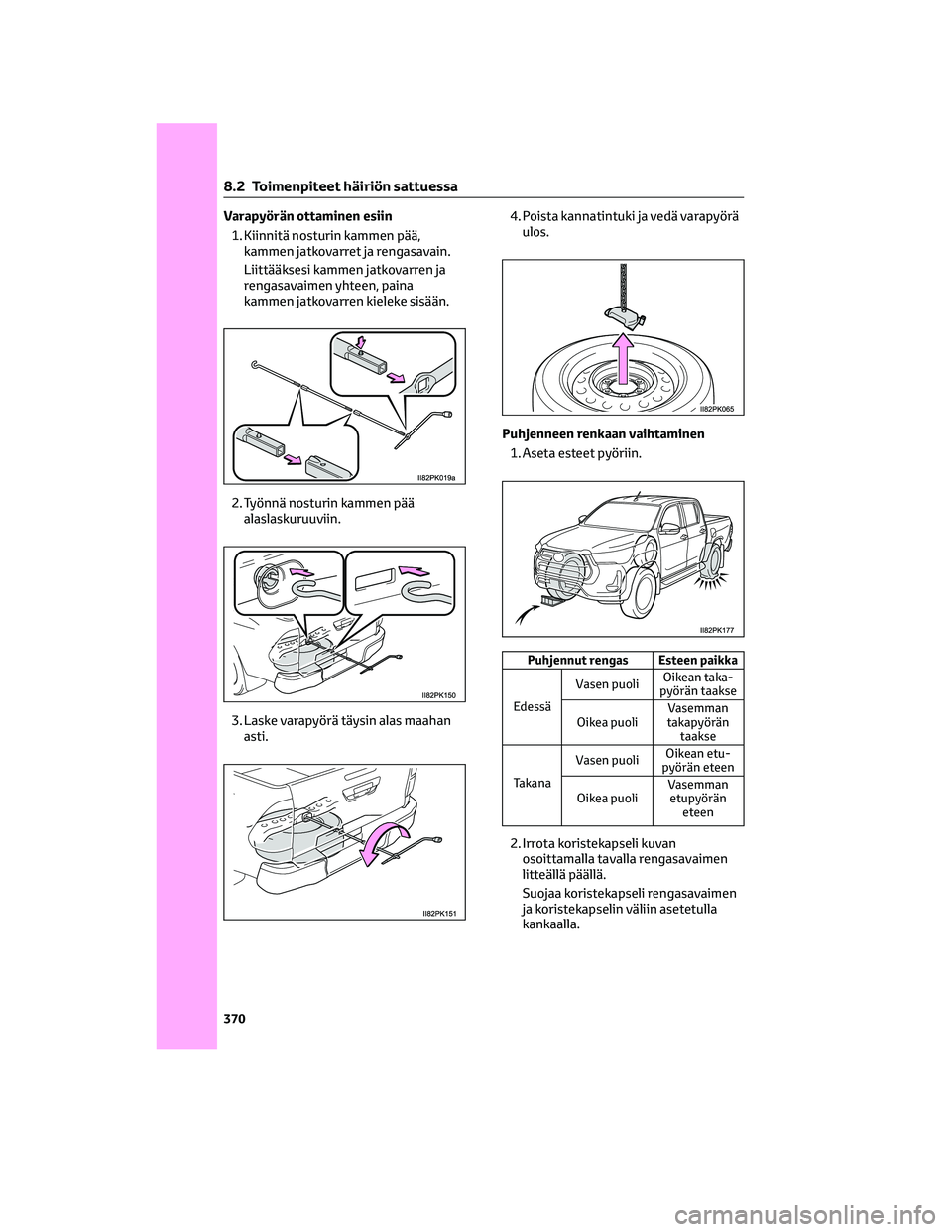

Varapyörän ottaminen esiin
1. Kiinnitä nosturin kammen pää,
kammen jatkovarret ja rengasavain.
Liittääksesi kammen jatkovarren ja
rengasavaimen yhteen, paina
kammen jatkovarren kieleke sisään.
2. Työnnä nosturin kammen pää
alaslaskuruuviin.
3. Laske varapyörä täysin alas maahan
asti.4. Poista kannatintuki ja vedä varapyörä
ulos.
Puhjenneen renkaan vaihtaminen
1. Aseta esteet pyöriin.
Puhjennut rengas Esteen paikka
EdessäVasen puoliOikean taka-
pyörän taakse
Oikea puoliVasemman
takapyörän
taakse
TakanaVasen puoliOikean etu-
pyörän eteen
Oikea puoliVasemman
etupyörän
eteen
2. Irrota koristekapseli kuvan
osoittamalla tavalla rengasavaimen
litteällä päällä.
Suojaa koristekapseli rengasavaimen
ja koristekapselin väliin asetetulla
kankaalla.
8.2 Toimenpiteet häiriön sattuessa
370

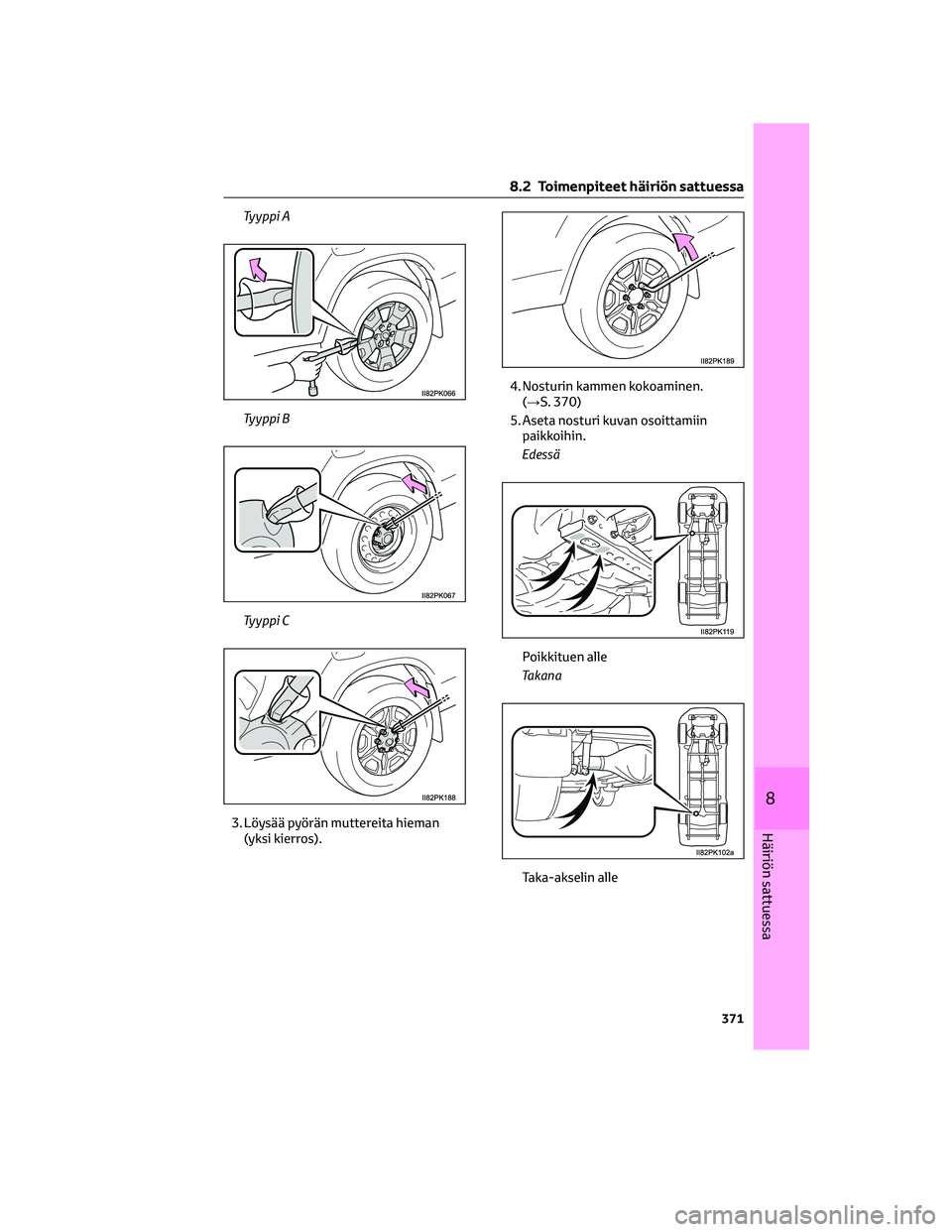

Tyyppi A
Tyyppi B
Tyyppi C
3. Löysää pyörän muttereita hieman
(yksi kierros).4. Nosturin kammen kokoaminen.
(→S. 370)
5. Aseta nosturi kuvan osoittamiin
paikkoihin.
Edessä
Poikkituen alle
Takana
Taka-akselin alle
8.2 Toimenpiteet häiriön sattuessa
371
8
Häiriön sattuessa

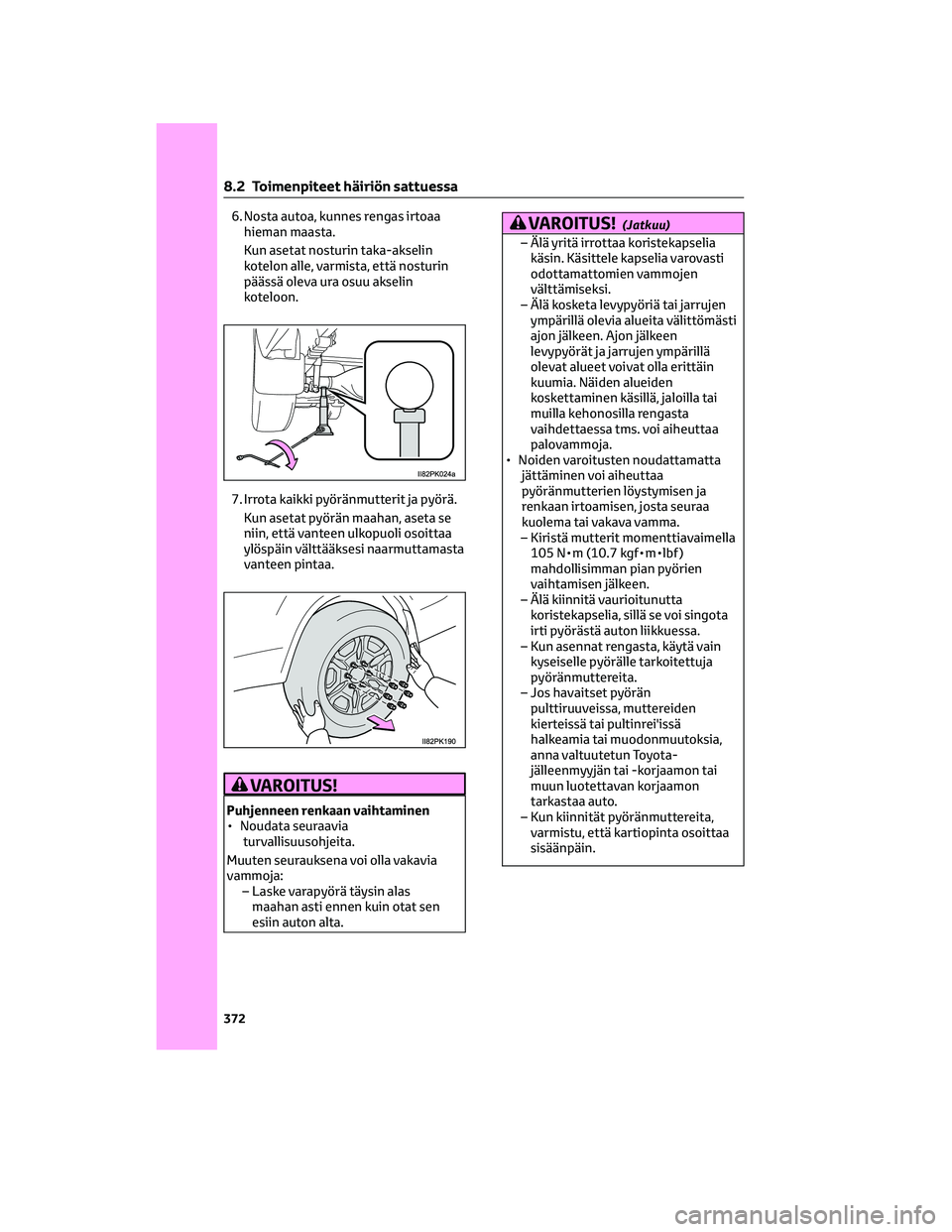

6. Nosta autoa, kunnes rengas irtoaa
hieman maasta.
Kun asetat nosturin taka-akselin
kotelon alle, varmista, että nosturin
päässä oleva ura osuu akselin
koteloon.
7. Irrota kaikki pyöränmutterit ja pyörä.
Kun asetat pyörän maahan, aseta se
niin, että vanteen ulkopuoli osoittaa
ylöspäin välttääksesi naarmuttamasta
vanteen pintaa.
VAROITUS!
Puhjenneen renkaan vaihtaminen
• Noudata seuraavia
turvallisuusohjeita.
Muuten seurauksena voi olla vakavia
vammoja:
– Laske varapyörä täysin alas
maahan asti ennen kuin otat sen
esiin auton alta.
VAROITUS!(Jatkuu)
– Älä yritä irrottaa koristekapselia
käsin. Käsittele kapselia varovasti
odottamattomien vammojen
välttämiseksi.
– Älä kosketa levypyöriä tai jarrujen
ympärillä olevia alueita välittömästi
ajon jälkeen. Ajon jälkeen
levypyörät ja jarrujen ympärillä
olevat alueet voivat olla erittäin
kuumia. Näiden alueiden
koskettaminen käsillä, jaloilla tai
muilla kehonosilla rengasta
vaihdettaessa tms. voi aiheuttaa
palovammoja.
• Noiden varoitusten noudattamatta
jättäminen voi aiheuttaa
pyöränmutterien löystymisen ja
renkaan irtoamisen, josta seuraa
kuolema tai vakava vamma.
– Kiristä mutterit momenttiavaimella
105 N•m (10.7 kgf•m•lbf )
mahdollisimman pian pyörien
vaihtamisen jälkeen.
– Älä kiinnitä vaurioitunutta
koristekapselia, sillä se voi singota
irti pyörästä auton liikkuessa.
– Kun asennat rengasta, käytä vain
kyseiselle pyörälle tarkoitettuja
pyöränmuttereita.
– Jos havaitset pyörän
pulttiruuveissa, muttereiden
kierteissä tai pultinrei'issä
halkeamia tai muodonmuutoksia,
anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon
tarkastaa auto.
– Kun kiinnität pyöränmuttereita,
varmistu, että kartiopinta osoittaa
sisäänpäin.
8.2 Toimenpiteet häiriön sattuessa
372

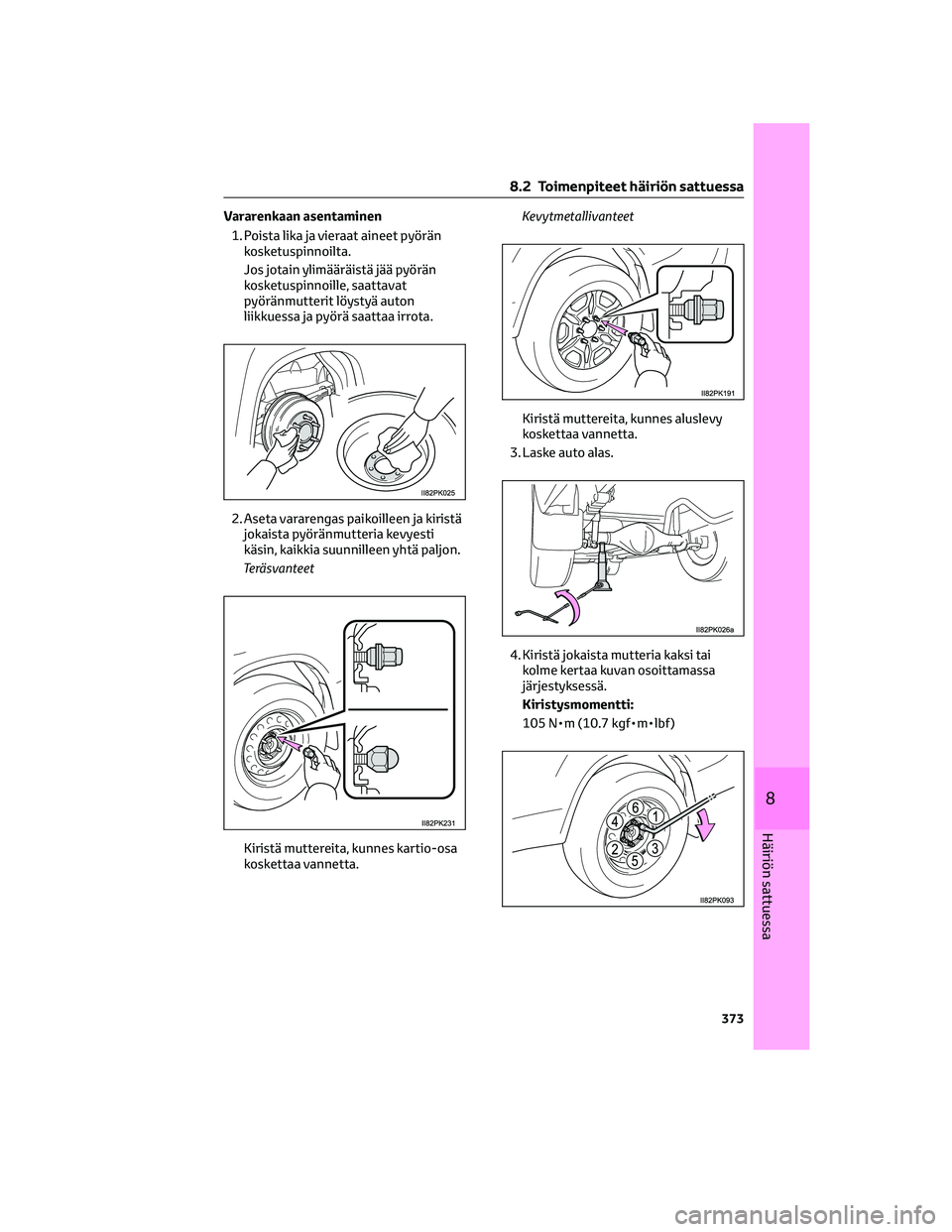

Vararenkaan asentaminen
1. Poista lika ja vieraat aineet pyörän
kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat
pyöränmutterit löystyä auton
liikkuessa ja pyörä saattaa irrota.
2. Aseta vararengas paikoilleen ja kiristä
jokaista pyöränmutteria kevyesti
käsin, kaikkia suunnilleen yhtä paljon.
Teräsvanteet
Kiristä muttereita, kunnes kartio-osa
koskettaa vannetta.Kevytmetallivanteet
Kiristä muttereita, kunnes aluslevy
koskettaa vannetta.
3. Laske auto alas.
4. Kiristä jokaista mutteria kaksi tai
kolme kertaa kuvan osoittamassa
järjestyksessä.
Kiristysmomentti:
105 N•m (10.7 kgf•m•lbf )
8.2 Toimenpiteet häiriön sattuessa
373
8
Häiriön sattuessa

5. Jos vararengas on saman tyyppinen
kuin muut renkaat: Kiinnitä
koristekapseli.
Tyyppi A
Kohdista renkaan venttiili
koristekapselissa olevan loven kanssa.
Tyyppi B
Tyyppi CVAROITUS!
Puhjenneen renkaan asettaminen
paikoilleen
Mikäli ohjeita renkaan asettamiseksi
takaisin paikoilleen ei noudateta,
saattaa varapyörän kiinnitysmekanismi
vahingoittua ja rengas irrota, mikä voi
johtaa kuolemaan tai vakavaan
loukkaantumiseen.
Puhjenneen renkaan, nosturin ja
työkalujen takaisin paikoilleen
asettaminen
1. Aseta rengas maahan venttiili
ylöspäin ja asenna kannatintuki niin,
että kiinnike menee pyöränmutterin
reiän sisään. Käännä nosturin
kammen jatkovartta myötäpäivään
poistaaksesi löysän ketjusta.
Varmista sitten, että kiinnike on
pyöränmutterin reiässä ja että
kannatintuki on keskellä pyörän
napaa.
1Kannatintuki
2Kiinnike
8.2 Toimenpiteet häiriön sattuessa
374

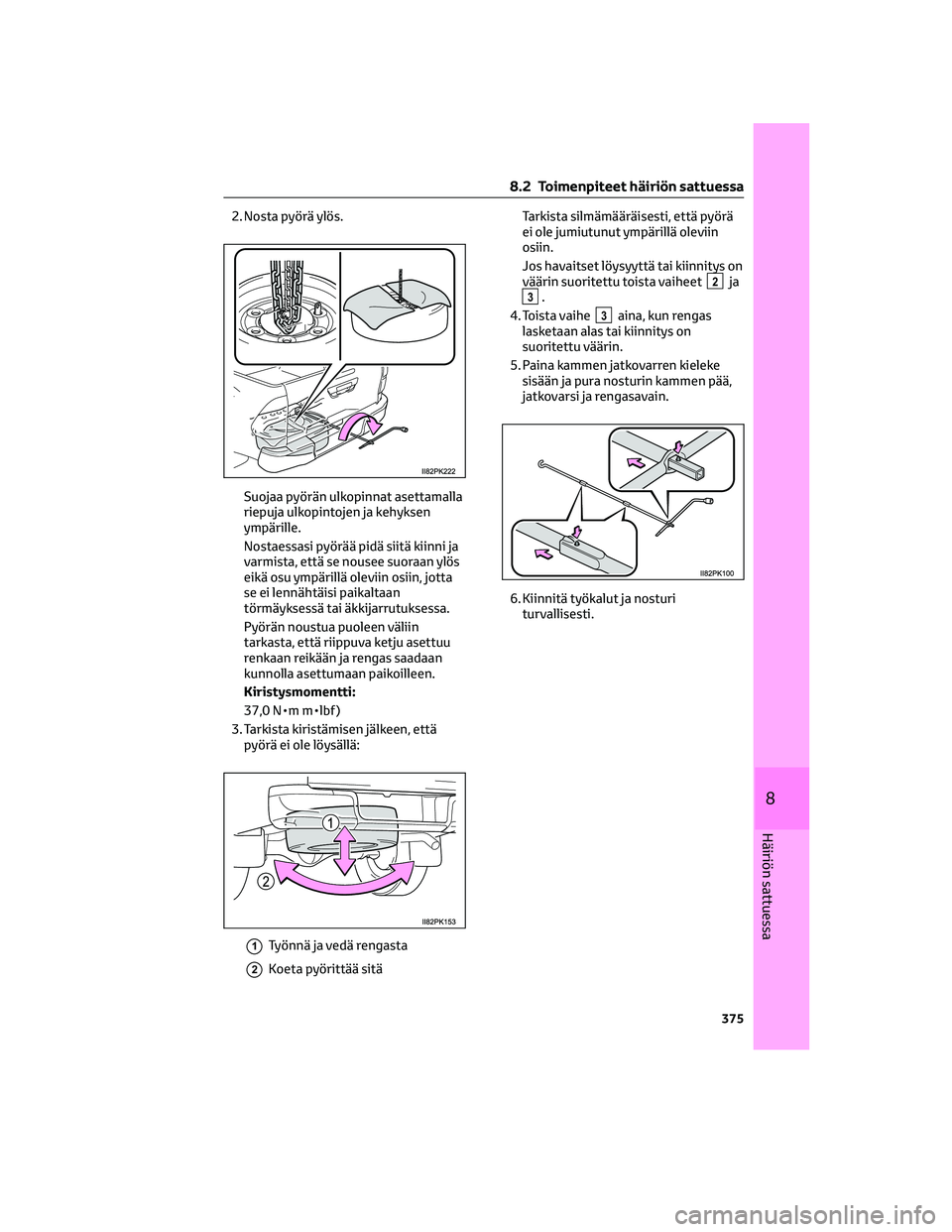

2. Nosta pyörä ylös.
Suojaa pyörän ulkopinnat asettamalla
riepuja ulkopintojen ja kehyksen
ympärille.
Nostaessasi pyörää pidä siitä kiinni ja
varmista, että se nousee suoraan ylös
eikä osu ympärillä oleviin osiin, jotta
se ei lennähtäisi paikaltaan
törmäyksessä tai äkkijarrutuksessa.
Pyörän noustua puoleen väliin
tarkasta, että riippuva ketju asettuu
renkaan reikään ja rengas saadaan
kunnolla asettumaan paikoilleen.
Kiristysmomentti:
37,0 N•m m•lbf )
3. Tarkista kiristämisen jälkeen, että
pyörä ei ole löysällä:
1Työnnä ja vedä rengasta
2Koeta pyörittää sitäTarkista silmämääräisesti, että pyörä
ei ole jumiutunut ympärillä oleviin
osiin.
Jos havaitset löysyyttä tai kiinnitys on
väärin suoritettu toista vaiheet
2ja3.
4. Toista vaihe
3aina, kun rengas
lasketaan alas tai kiinnitys on
suoritettu väärin.
5. Paina kammen jatkovarren kieleke
sisään ja pura nosturin kammen pää,
jatkovarsi ja rengasavain.
6. Kiinnitä työkalut ja nosturi
turvallisesti.
8.2 Toimenpiteet häiriön sattuessa
375
8
Häiriön sattuessa

Nosturin todistus
8.2 Toimenpiteet häiriön sattuessa
376

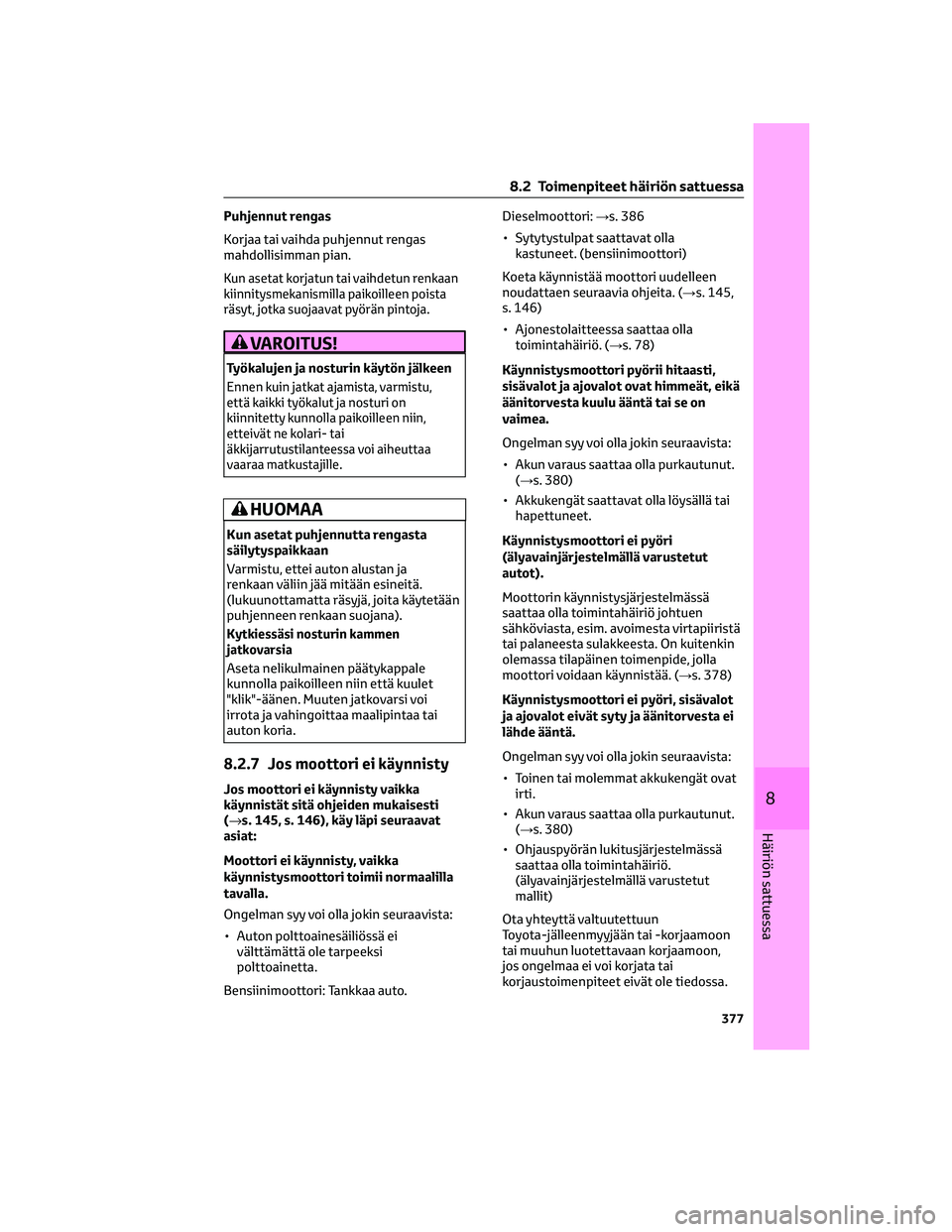

Puhjennut rengas
Korjaa tai vaihda puhjennut rengas
mahdollisimman pian.
Kun asetat korjatun tai vaihdetun renkaan
kiinnitysmekanismilla paikoilleen poista
räsyt, jotka suojaavat pyörän pintoja.
VAROITUS!
Työkalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista, varmistu,
että kaikki työkalut ja nosturi on
kiinnitetty kunnolla paikoilleen niin,
etteivät ne kolari- tai
äkkijarrutustilanteessa voi aiheuttaa
vaaraa matkustajille.
HUOMAA
Kun asetat puhjennutta rengasta
säilytyspaikkaan
Varmistu, ettei auton alustan ja
renkaan väliin jää mitään esineitä.
(lukuunottamatta räsyjä, joita käytetään
puhjenneen renkaan suojana).
Kytkiessäsi nosturin kammen
jatkovarsia
Aseta nelikulmainen päätykappale
kunnolla paikoilleen niin että kuulet
"klik"-äänen. Muuten jatkovarsi voi
irrota ja vahingoittaa maalipintaa tai
auton koria.
8.2.7 Jos moottori ei käynnisty
Jos moottori ei käynnisty vaikka
käynnistät sitä ohjeiden mukaisesti
(→s. 145, s. 146), käy läpi seuraavat
asiat:
Moottori ei käynnisty, vaikka
käynnistysmoottori toimii normaalilla
tavalla.
Ongelman syy voi olla jokin seuraavista:
• Auton polttoainesäiliössä ei
välttämättä ole tarpeeksi
polttoainetta.
Bensiinimoottori: Tankkaa auto.Dieselmoottori:→s. 386
• Sytytystulpat saattavat olla
kastuneet. (bensiinimoottori)
Koeta käynnistää moottori uudelleen
noudattaen seuraavia ohjeita. (→s. 145,
s. 146)
• Ajonestolaitteessa saattaa olla
toimintahäiriö. (→s. 78)
Käynnistysmoottori pyörii hitaasti,
sisävalot ja ajovalot ovat himmeät, eikä
äänitorvesta kuulu ääntä tai se on
vaimea.
Ongelman syy voi olla jokin seuraavista:
• Akun varaus saattaa olla purkautunut.
(→s. 380)
• Akkukengät saattavat olla löysällä tai
hapettuneet.
Käynnistysmoottori ei pyöri
(älyavainjärjestelmällä varustetut
autot).
Moottorin käynnistysjärjestelmässä
saattaa olla toimintahäiriö johtuen
sähköviasta, esim. avoimesta virtapiiristä
tai palaneesta sulakkeesta. On kuitenkin
olemassa tilapäinen toimenpide, jolla
moottori voidaan käynnistää. (→s. 378)
Käynnistysmoottori ei pyöri, sisävalot
ja ajovalot eivät syty ja äänitorvesta ei
lähde ääntä.
Ongelman syy voi olla jokin seuraavista:
• Toinen tai molemmat akkukengät ovat
irti.
• Akun varaus saattaa olla purkautunut.
(→s. 380)
• Ohjauspyörän lukitusjärjestelmässä
saattaa olla toimintahäiriö.
(älyavainjärjestelmällä varustetut
mallit)
Ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun luotettavaan korjaamoon,
jos ongelmaa ei voi korjata tai
korjaustoimenpiteet eivät ole tiedossa.
8.2 Toimenpiteet häiriön sattuessa
377
8
Häiriön sattuessa

Hätäkäynnistystoiminto (autot, joissa
on älyavainjärjestelmä)
Jos moottori ei käynnisty, seuraavia
tilapäisiä toimenpiteitä voidaan käyttää
moottorin käynnistämiseksi siinä
tapauksessa, että käynnistyspainike ei
toimi normaalilla tavalla.
1.Kytke seisontajarru.
2. Siirrä vaihteenvalitsin P-asentoon
(automaattivaihteisto) tai N-asentoon
(käsivalintainen vaihteisto).
3.Valitse käynnistyspainikkeesta
ACCESSORY-toimintatila.
4.Paina ja pidä painettuna
käynnistyspainiketta 15 sekunnin
ajan samalla jarrupoljinta painaen tai
kytkinpoljinta (käsivalintainen
vaihteisto) painaen.
Vaikka moottori voidaan käynnistää yllä
mainitulla tavalla, järjestelmässä saattaa
olla toimintahäiriö. Anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai
muun luotettavan korjaamon tutkia auto.
8.2.8 Jos elektroninen avain ei
toimi normaalisti
(älyavainjärjestelmällä varustetut
autot)
Jos elektronisen avaimen ja auton välinen
kommunikointiyhteys on poikki
(→S. 113) tai jos elektronista avainta ei
voi käyttää siksi että paristo on loppu,
älyavainjärjestelmää tai lukituksen
kauko-ohjainta ei voi käyttää. Tällöin ovet
voidaan avata tai moottori käynnistää
seuraavalla tavalla.
Ovien lukitseminen ja lukituksen
avaaminenKäytä mekaanista avainta (→S. 102,
S. 103) seuraavissa toimenpiteissä:
1Lukitsee kaikki ovet
2Avaa kaikkien ovien lukituksen
Moottorin käynnistäminen
Automaattivaihteisto
1. Varmistu, että vaihteenvalitsin on
P-asennossa ja paina jarrupoljinta.
2. Kosketa elektronisen avaimen
lukituspainikkeen ja
lukituksenavauspainikkeen
taustapuolella käynnistyspainiketta.
Kun elektroninen avain havaitaan,
summeri soi ja käynnistyspainikkeen
IGNITION ON -toimintatila tulee
valituksi.
Kun älyavainjärjestelmä on kytketty
pois päältä muutettavista asetuksista,
käynnistyspainikkeesta tulee valituksi
ACCESSORY-toimintatila.
3. Paina jarrupoljinta lujasti.
Viesti, joka osoittaa miten moottori
käynnistetään, tulee näkyviin
monitoiminäytöllä.
4. Paina moottorin käynnistyspainiketta.
Jos moottori ei vieläkään käynnisty,
ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun luotettavaan
korjaamoon.
8.2 Toimenpiteet häiriön sattuessa
378
