Page 341 of 554
Etuseisontavalot/päiväajovalot
( joissakin malleissa) (halogeeniajovalot
tyyppi A)
1. Käännä polttimon kantaa
vastapäivään.
Autot ilman päiväajovalojärjestelmää
Päiväajovalojärjestelmällä varustetut
autot
2. Irrota polttimo.
Autot ilman päiväajovalojärjestelmääPäiväajovalojärjestelmällä varustetut
autot
3. Asenna suorittamalla vaiheet
päinvastaisessa järjestyksessä.
Etuseisontavalot/päiväajovalot
( joissakin malleissa) (halogeeniajovalot
tyyppi B)
1. Saadaksesi lisätilaa käännä
ohjauspyörää vastakkaiseen suuntaan
vaihdettavasta polttimosta.
Irrota ruuvit ja kiinnikkeet.
1Kiinnikkeen irrotus
2Kiinnikkeen kiinnittäminen
7.3 Tee-se-itse-huolto
339
7
Huolto ja hoito
Page 342 of 554
Tyyppi A
Tyyppi B
2. Irrota sisälokasuoja osittain ja käännä
polttimon kantaa vastapäivään.
Ilman päiväajovalojaPäiväajovaloilla
3. Irrota polttimo.
Ilman päiväajovaloja
Päiväajovaloilla
4. Asenna suorittamalla vaiheet
päinvastaisessa järjestyksessä.
7.3 Tee-se-itse-huolto
340
Page 343 of 554
Etusuuntavalot (halogeeniajovalot,
tyyppi A)
1. Käännä polttimon kantaa
vastapäivään.
2. Irrota polttimo.
3. Asenna suorittamalla vaiheet
päinvastaisessa järjestyksessä.
Etusuuntavalot (halogeeniajovalot,
tyyppi B)
1. Saadaksesi lisätilaa käännä
ohjauspyörää vastakkaiseen suuntaan
vaihdettavasta polttimosta.
Irrota ruuvit ja kiinnikkeet.
1Kiinnikkeen irrotus
2Kiinnikkeen kiinnittäminen
Tyyppi A
Tyyppi B
7.3 Tee-se-itse-huolto
341
7
Huolto ja hoito
Page 344 of 554
2. Irrota sisälokasuoja osittain ja käännä
polttimon kantaa vastapäivään.
3. Irrota polttimo.
4. Asenna suorittamalla vaiheet
päinvastaisessa järjestyksessä.
Halogeenietusumuvalot ( joissakin
malleissa)
1. Saadaksesi lisätilaa käännä
ohjauspyörää vastakkaiseen suuntaan
vaihdettavasta polttimosta.
Irrota ruuvit ja kiinnikkeet.
1Kiinnikkeen irrotus
2Kiinnikkeen kiinnittäminen
Tyyppi A
Tyyppi B
7.3 Tee-se-itse-huolto
342
Page 345 of 554
2. Irrota sisälokasuoja osittain ja irrota
liitin samalla, kun painat lukituksen
vapautuspainiketta.
3. Käännä polttimon kantaa
vastapäivään.
4. Vaihda polttimo ja asenna polttimon
kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna se
paikoilleen.5. Käännä ja varmistu polttimon kannan
kiinnittymisestä.
6. Asenna liitin.
Heiluta polttimon kantaa varovaisesti
varmistaaksesi, ettei se ole löysällä,
käännä etusumuvalot päälle ja
varmistu, ettei valoa näy
asennuskohdassa.
7. Kun asennat sisälokasuojaa, ruuveja ja
kiinnikkeitä suorita vaiheet
1ja2päinvastaisessa järjestyksessä.
7.3 Tee-se-itse-huolto
343
7
Huolto ja hoito
Page 346 of 554
Jarru-/takavalot, takasuuntavalot,
peruutusvalot ja takasumuvalo
( joissakin malleissa) (ilman
LED-jarruvaloja)
1. Irrota ruuvit ja vedä umpiota sivuttain
irrottaaksesi sen.
2.
Käännä polttimon kantaa vastapäivään.
1Jarru-/takavalo
2Takasuuntavalo
3Peruutusvalo tai takasumuvalo
3. Irrota polttimo.
1Jarru-/takavalo
2Takasuuntavalo
3Peruutusvalo tai takasumuvalo
4. Asenna suorittamalla vaiheet
päinvastaisessa järjestyksessä.
Takasuuntavalot (LED-jarruvaloilla)
1. Irrota ruuvit ja vedä umpiota sivuttain
irrottaaksesi sen.
2. Käännä polttimon kantaa
vastapäivään.
3. Irrota polttimo.
4. Asenna suorittamalla vaiheet
päinvastaisessa järjestyksessä.
7.3 Tee-se-itse-huolto
344
Page 347 of 554
Rekisterikilven valo
1. Irrota umpio.
2. Käännä polttimon kantaa
vastapäivään.
3. Irrota polttimo.
4. Asenna suorittamalla vaiheet
päinvastaisessa järjestyksessä.Lähestymisvalot ( joissakin malleissa)
1. Paina ulkopuolisen taustapeilin
yläosaa kääntääksesi peililasia
ylöspäin ja kiinnitä suojateippi
peilikotelon alaosaan.
2. Aseta 2 suojateippiin käärittyä litteää
ruuvitalttaa rakoon ja irrota pidikkeet
peilin takaa.
Kampea peiliä itseäsi kohti irrottaen
pidikkeet 2 kerrallaan. Toimi varovasti,
ettei peili pääse putoamaan.
3. Irrota kiinnitys kuvan osoittamalla
tavalla.
7.3 Tee-se-itse-huolto
345
7
Huolto ja hoito
Page 348 of 554
4. Irrota ylempi suojus ja ruuvit.
5. Taita peiliä eteenpäin.
6. Poista alempi suojus.
7. Poista sivusuuntavalon linssi.8. Irrota polttimon kanta.
9. Käännä suojusta vastapäivään ja
poista se.
10. Irrota polttimo.
7.3 Tee-se-itse-huolto
346
Page 349 of 554
11. Asennettuasi uuden polttimon,
asenna suojus myötäpäivään.
12. Asenna polttimon kanta.
Asenna kaksi kynttä (vasen puoli) tai
kynsi (oikea puoli) reikään tai reikiin.
13. Asenna sivusuuntavalon linssi.
Aseta tappi linssin reikään ja kohdista
linssin kulma levyn kanssa kuvan
osoittamalla tavalla.14. Aseta alempi suojus paikoilleen.
15. Palauta peili takaisin alkuperäiseen
asentoon.
16. Kiinnitä ruuvit ja ylempi suojus.
17. Kohdista pidikkeet ja kiinnitä peili
painamalla vinottain toisiaan
vastapäätä olevat pidikkeet
vuorotellen yhteen.
7.3 Tee-se-itse-huolto
347
7
Huolto ja hoito

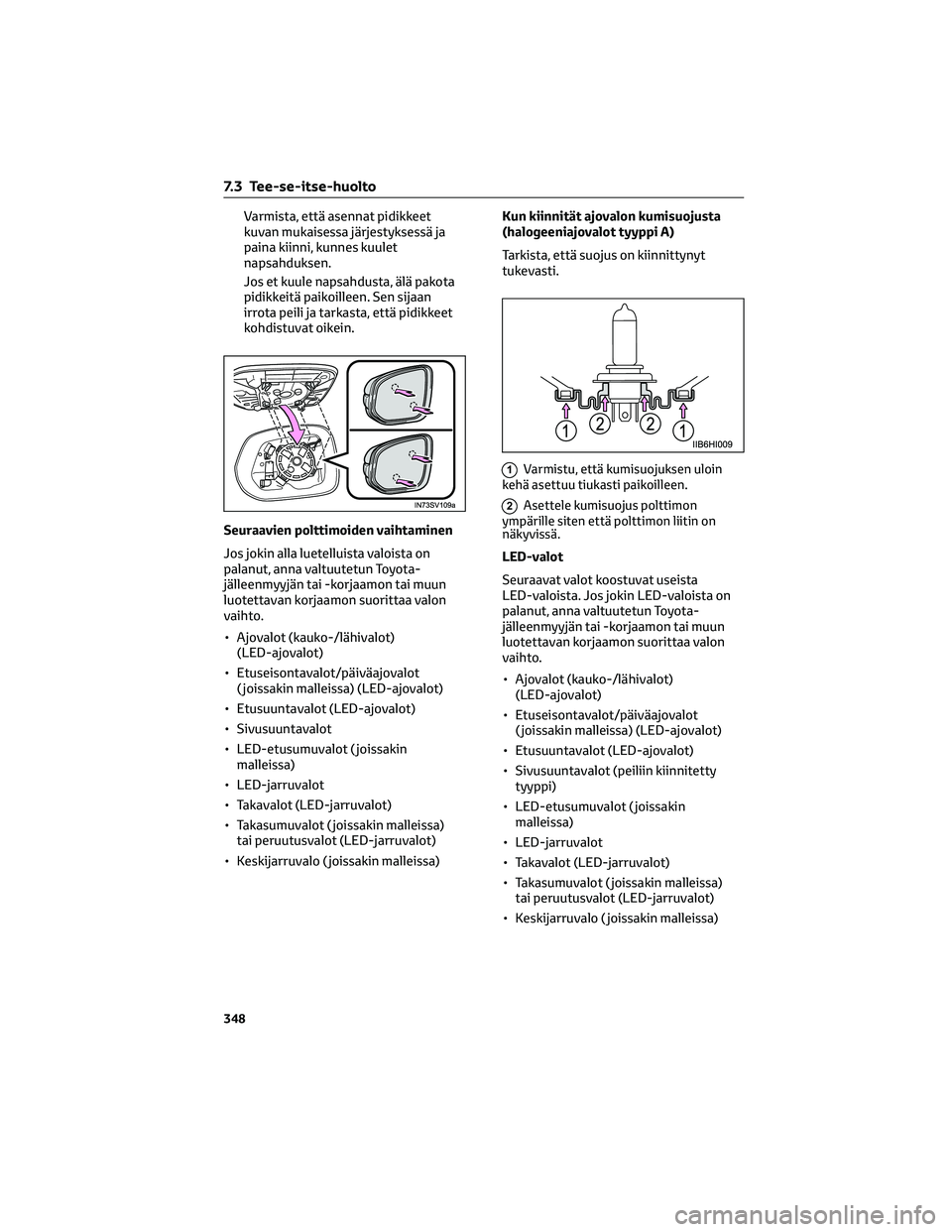

Page 350 of 554

Varmista, että asennat pidikkeet
kuvan mukaisessa järjestyksessä ja
paina kiinni, kunnes kuulet
napsahduksen.
Jos et kuule napsahdusta, älä pakota
pidikkeitä paikoilleen. Sen sijaan
irrota peili ja tarkasta, että pidikkeet
kohdistuvat oikein.
Seuraavien polttimoiden vaihtaminen
Jos jokin alla luetelluista valoista on
palanut, anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai muun
luotettavan korjaamon suorittaa valon
vaihto.
• Ajovalot (kauko-/lähivalot)
(LED-ajovalot)
• Etuseisontavalot/päiväajovalot
( joissakin malleissa) (LED-ajovalot)
• Etusuuntavalot (LED-ajovalot)
• Sivusuuntavalot
• LED-etusumuvalot ( joissakin
malleissa)
• LED-jarruvalot
• Takavalot (LED-jarruvalot)
• Takasumuvalot ( joissakin malleissa)
tai peruutusvalot (LED-jarruvalot)
• Keskijarruvalo ( joissakin malleissa)Kun kiinnität ajovalon kumisuojusta
(halogeeniajovalot tyyppi A)
Tarkista, että suojus on kiinnittynyt
tukevasti.
1Varmistu, että kumisuojuksen uloin
kehä asettuu tiukasti paikoilleen.
2Asettele kumisuojus polttimon
ympärille siten että polttimon liitin on
näkyvissä.
LED-valot
Seuraavat valot koostuvat useista
LED-valoista. Jos jokin LED-valoista on
palanut, anna valtuutetun Toyota-
jälleenmyyjän tai -korjaamon tai muun
luotettavan korjaamon suorittaa valon
vaihto.
• Ajovalot (kauko-/lähivalot)
(LED-ajovalot)
• Etuseisontavalot/päiväajovalot
( joissakin malleissa) (LED-ajovalot)
• Etusuuntavalot (LED-ajovalot)
• Sivusuuntavalot (peiliin kiinnitetty
tyyppi)
• LED-etusumuvalot ( joissakin
malleissa)
• LED-jarruvalot
• Takavalot (LED-jarruvalot)
• Takasumuvalot ( joissakin malleissa)
tai peruutusvalot (LED-jarruvalot)
• Keskijarruvalo ( joissakin malleissa)
7.3 Tee-se-itse-huolto
348
