TOYOTA LAND CRUISER 2016 Manuale duso (in Italian)

1413-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)

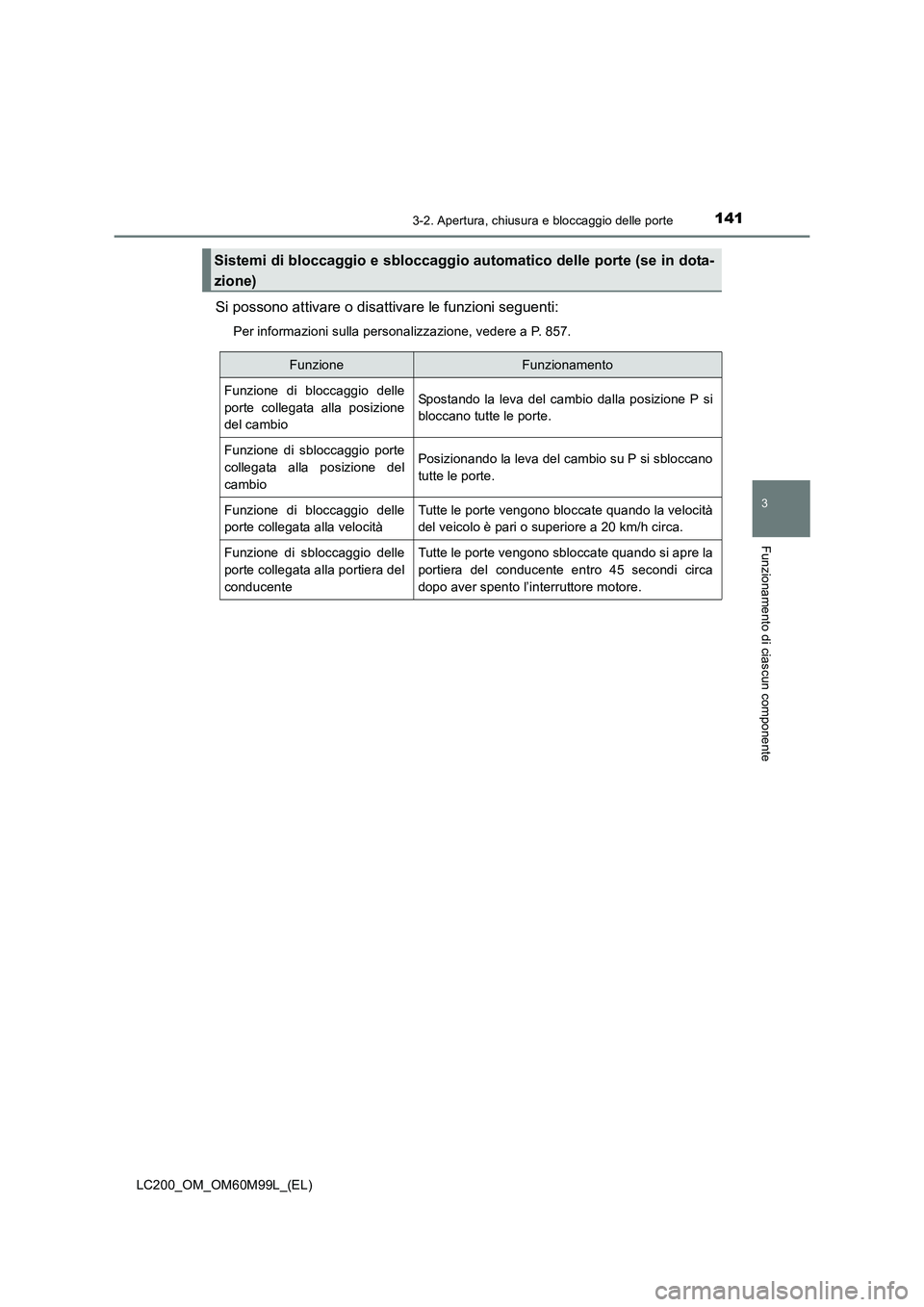

Si possono attivare o disattivare le funzioni seguenti:
Per informazioni sulla personalizzazione, vedere a P. 857.
Sistemi di bloccaggio e sbloccaggio automatico delle porte (se in dota-
zione)
FunzioneFunzionamento
Funzione di bloccaggio delle
porte collegata alla posizione
del cambioSpostando la leva del cambio dalla posizione P si
bloccano tutte le porte.
Funzione di sbloccaggio porte
collegata alla posizione del
cambioPosizionando la leva del cambio su P si sbloccano
tutte le porte.
Funzione di bloccaggio delle
porte collegata alla velocitàTutte le porte vengono bloccate quando la velocità
del veicolo è pari o superiore a 20 km/h circa.
Funzione di sbloccaggio delle
porte collegata alla portiera del
conducenteTutte le porte vengono sbloccate quando si apre la
portiera del conducente entro 45 secondi circa
dopo aver spento l’interruttore motore.

1423-2. Apertura, chiusura e bloccaggio delle porte
LC200_OM_OM60M99L_(EL)■

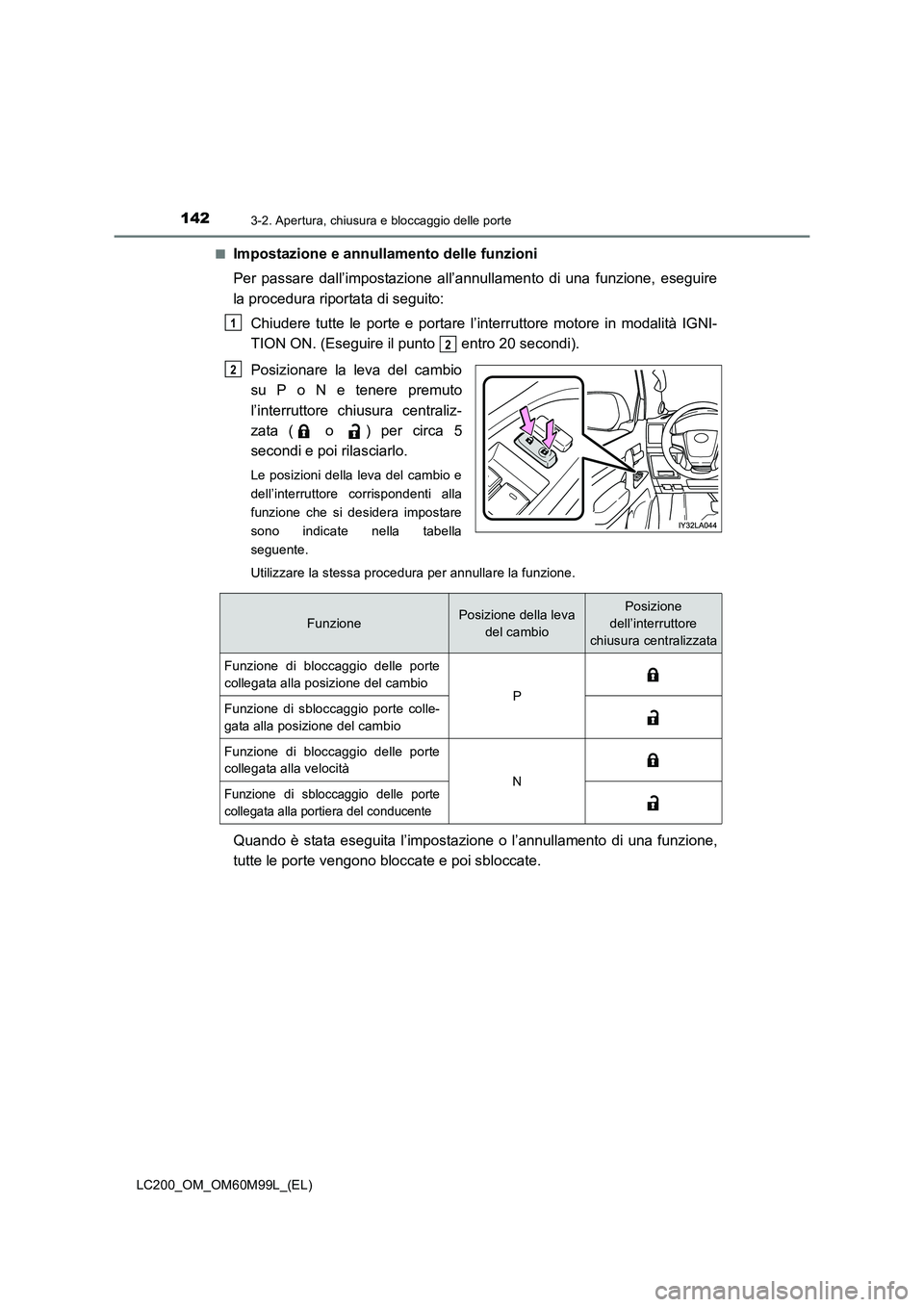

Impostazione e annullamento delle funzioni
Per passare dall’impostazione all’annullamento di una funzione, eseguire
la procedura riportata di seguito:
Chiudere tutte le porte e portare l’interruttore motore in modalità IGNI-
TION ON. (Eseguire il punto entro 20 secondi).
Posizionare la leva del cambio
su P o N e tenere premuto
l’interruttore chiusura centraliz-
zata ( o ) per circa 5
secondi e poi rilasciarlo.
Le posizioni della leva del cambio e
dell’interruttore corrispondenti alla
funzione che si desidera impostare
sono indicate nella tabella
seguente.
Utilizzare la stessa procedura per annullare la funzione.
Quando è stata eseguita l’impostazione o l’annullamento di una funzione,
tutte le porte vengono bloccate e poi sbloccate.
1
2
2
FunzionePosizione della leva del cambioPosizione
dell’interruttore
chiusura centralizzata
Funzione di bloccaggio delle porte
collegata alla posizione del cambio
PFunzione di sbloccaggio porte colle-
gata alla posizione del cambio
Funzione di bloccaggio delle porte
collegata alla velocità
NFunzione di sbloccaggio delle porte
collegata alla portiera del conducente

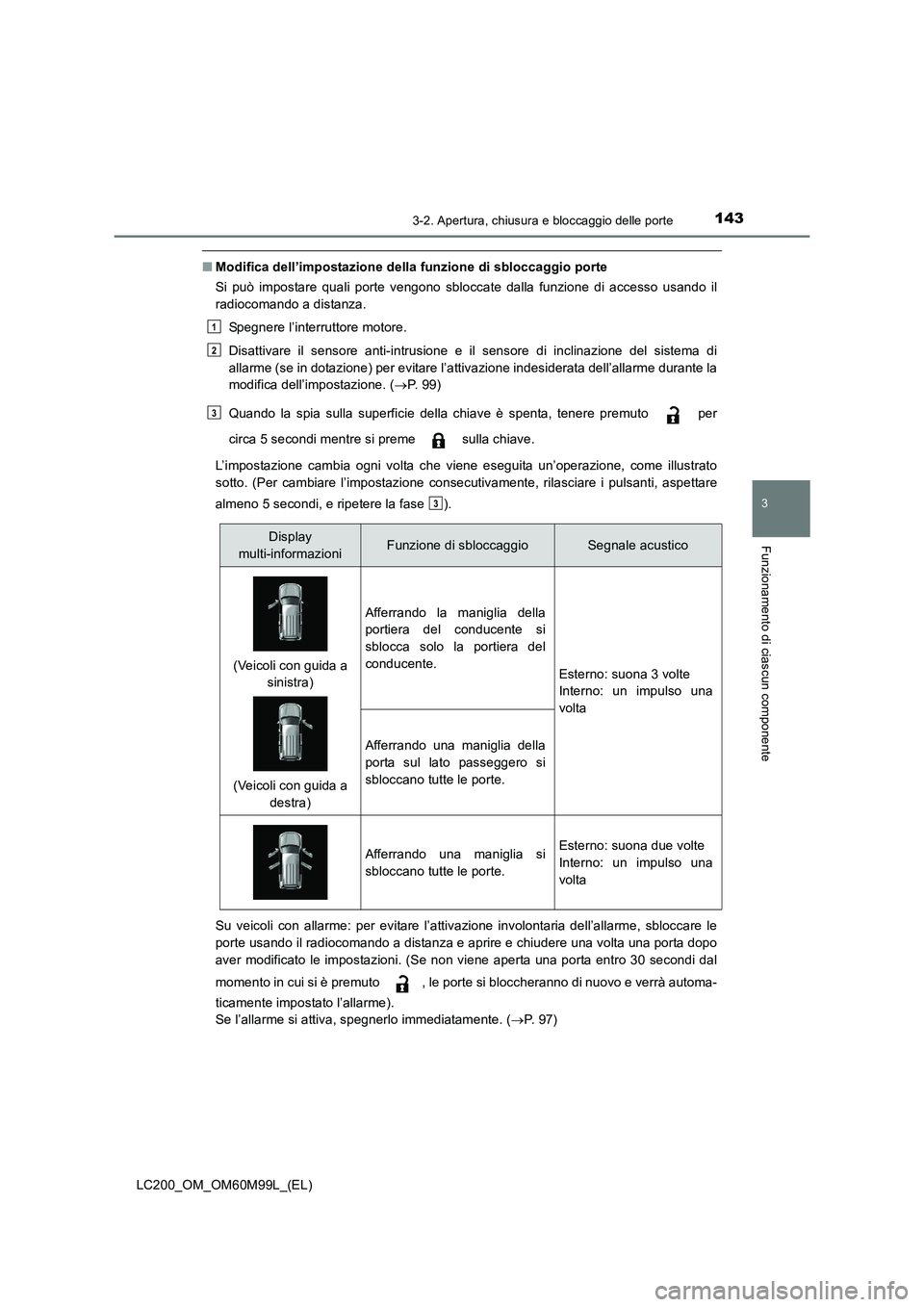

1433-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)
■Modifica dell’impostazione della funzione di sbloccaggio porte
Si può impostare quali porte vengono sbloccate dalla funzione di accesso usando il
radiocomando a distanza.
Spegnere l’interruttore motore.
Disattivare il sensore anti-intrusione e il sensore di inclinazione del sistema di
allarme (se in dotazione) per evitare l’attivazione indesiderata dell’allarme durante la
modifica dell’impostazione. ( →P. 9 9 )
Quando la spia sulla superficie della chiave è spenta, tenere premuto per
circa 5 secondi mentre si preme sulla chiave.
L’impostazione cambia ogni volta che viene eseguita un’operazione, come illustrato
sotto. (Per cambiare l’impostazione consecutivamente, rilasciare i pulsanti, aspettare
almeno 5 secondi, e ripetere la fase ).
Su veicoli con allarme: per evitare l’attivazione involontaria dell’allarme, sbloccare le
porte usando il radiocomando a distanza e aprire e chiudere una volta una porta dopo
aver modificato le impostazioni. (Se non viene aperta una porta entro 30 secondi dal
momento in cui si è premuto , le porte si bloccheranno di nuovo e verrà automa-
ticamente impostato l’allarme).
Se l’allarme si attiva, spegnerlo immediatamente. ( →P. 97)
1
2
3
3
Display
multi-informazioniFunzione di sbloccaggioSegnale acustico
(Veicoli con guida a sinistra)
(Veicoli con guida a destra)
Afferrando la maniglia della
portiera del conducente si
sblocca solo la portiera del
conducente.
Esterno: suona 3 volte
Interno: un impulso una
volta
Afferrando una maniglia della
porta sul lato passeggero si
sbloccano tutte le porte.
Afferrando una maniglia si
sbloccano tutte le porte.Esterno: suona due volte
Interno: un impulso una
volta

1443-2. Apertura, chiusura e bloccaggio delle porte
LC200_OM_OM60M99L_(EL)■

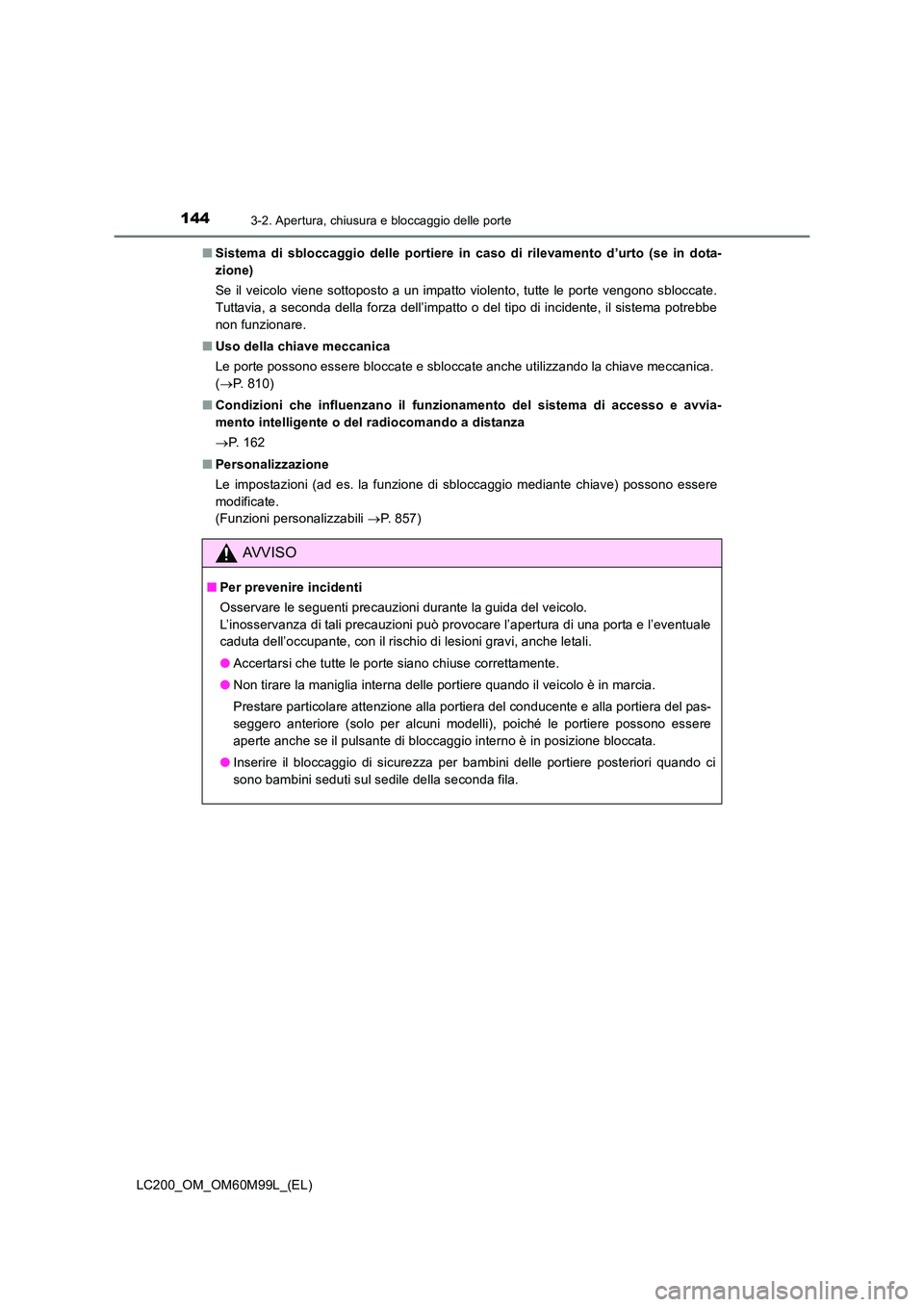

Sistema di sbloccaggio delle portiere in caso di rilevamento d’urto (se in dota-
zione)
Se il veicolo viene sottoposto a un impatto violento, tutte le porte vengono sbloccate.
Tuttavia, a seconda della forza dell’impatto o del tipo di incidente, il sistema potrebbe
non funzionare.
■ Uso della chiave meccanica
Le porte possono essere bloccate e sbloccate anche utilizzando la chiave meccanica.
(→ P. 810)
■ Condizioni che influenzano il funzionamento del sistema di accesso e avvia-
mento intelligente o del radiocomando a distanza
→P. 1 6 2
■ Personalizzazione
Le impostazioni (ad es. la funzione di sbloccaggio mediante chiave) possono essere
modificate.
(Funzioni personalizzabili →P. 857)
AVVISO
■ Per prevenire incidenti
Osservare le seguenti precauzioni durante la guida del veicolo.
L’inosservanza di tali precauzioni può provocare l’apertura di una porta e l’eventuale
caduta dell’occupante, con il rischio di lesioni gravi, anche letali.
●Accertarsi che tutte le porte siano chiuse correttamente.
● Non tirare la maniglia interna delle portiere quando il veicolo è in marcia.
Prestare particolare attenzione alla portiera del conducente e alla portiera del pas-
seggero anteriore (solo per alcuni modelli), poiché le portiere possono essere
aperte anche se il pulsante di bloccaggio interno è in posizione bloccata.
● Inserire il bloccaggio di sicurezza per bambini delle portiere posteriori quando ci
sono bambini seduti sul sedile della seconda fila.

145
3
3-2. Apertura, chiusura e bloccaggio delle porte
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)

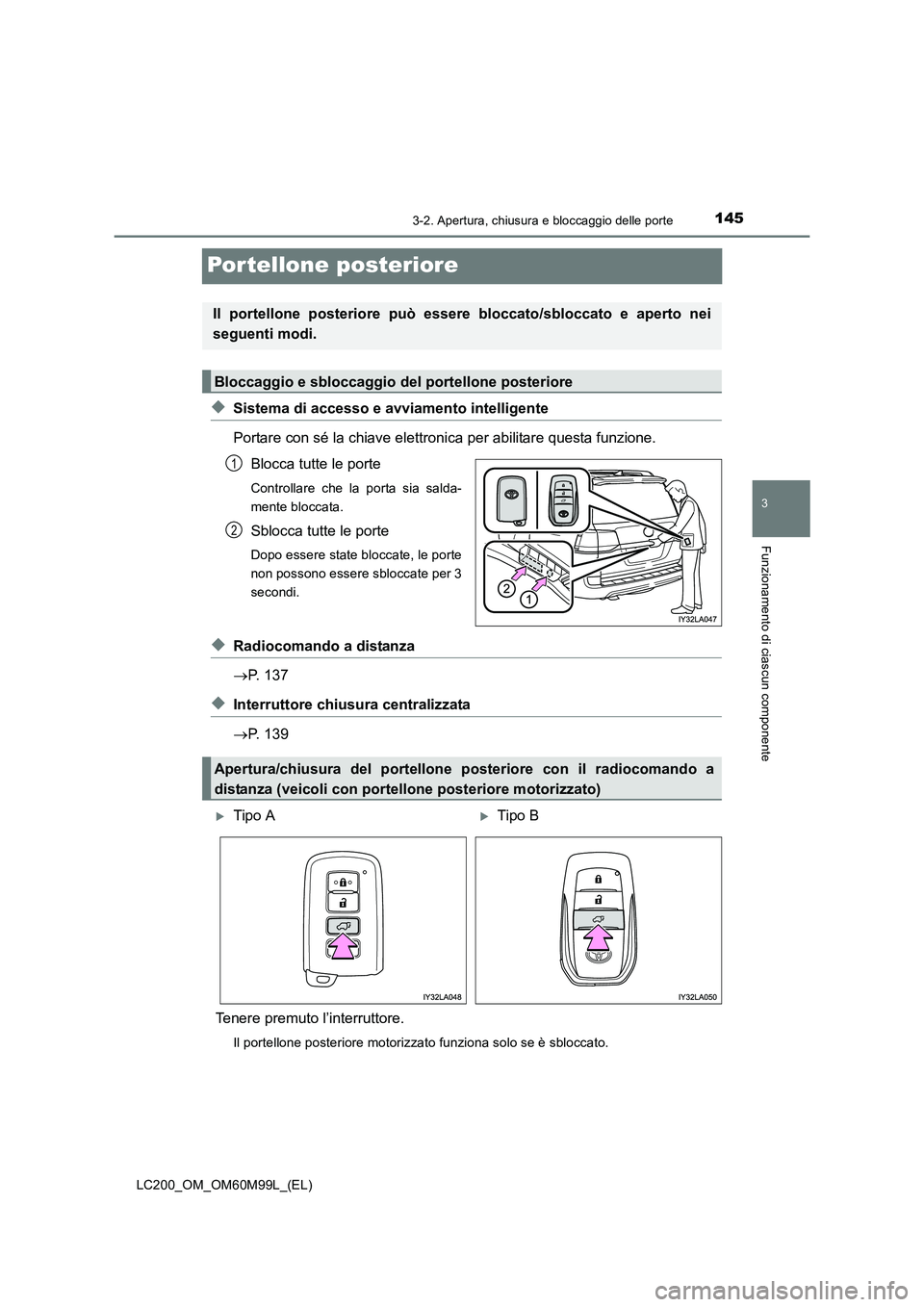

Portellone posteriore
◆Sistema di accesso e avviamento intelligente
Portare con sé la chiave elettronica per abilitare questa funzione.Blocca tutte le porte
Controllare che la porta sia salda-
mente bloccata.
Sblocca tutte le porte
Dopo essere state bloccate, le porte
non possono essere sbloccate per 3
secondi.
◆Radiocomando a distanza
→P. 137
◆Interruttore chiusura centralizzata
→P. 139
Tenere premuto l’interruttore.
Il portellone posteriore motorizzato funziona solo se è sbloccato.
Il portellone posteriore può essere bloccato/sbloccato e aperto nei
seguenti modi.
Bloccaggio e sbloccaggio del portellone posteriore
1
2
Apertura/chiusura del portellone posteriore con il radiocomando a
distanza (veicoli con portellone posteriore motorizzato)
XTipo AXTipo B

1463-2. Apertura, chiusura e bloccaggio delle porte
LC200_OM_OM60M99L_(EL)

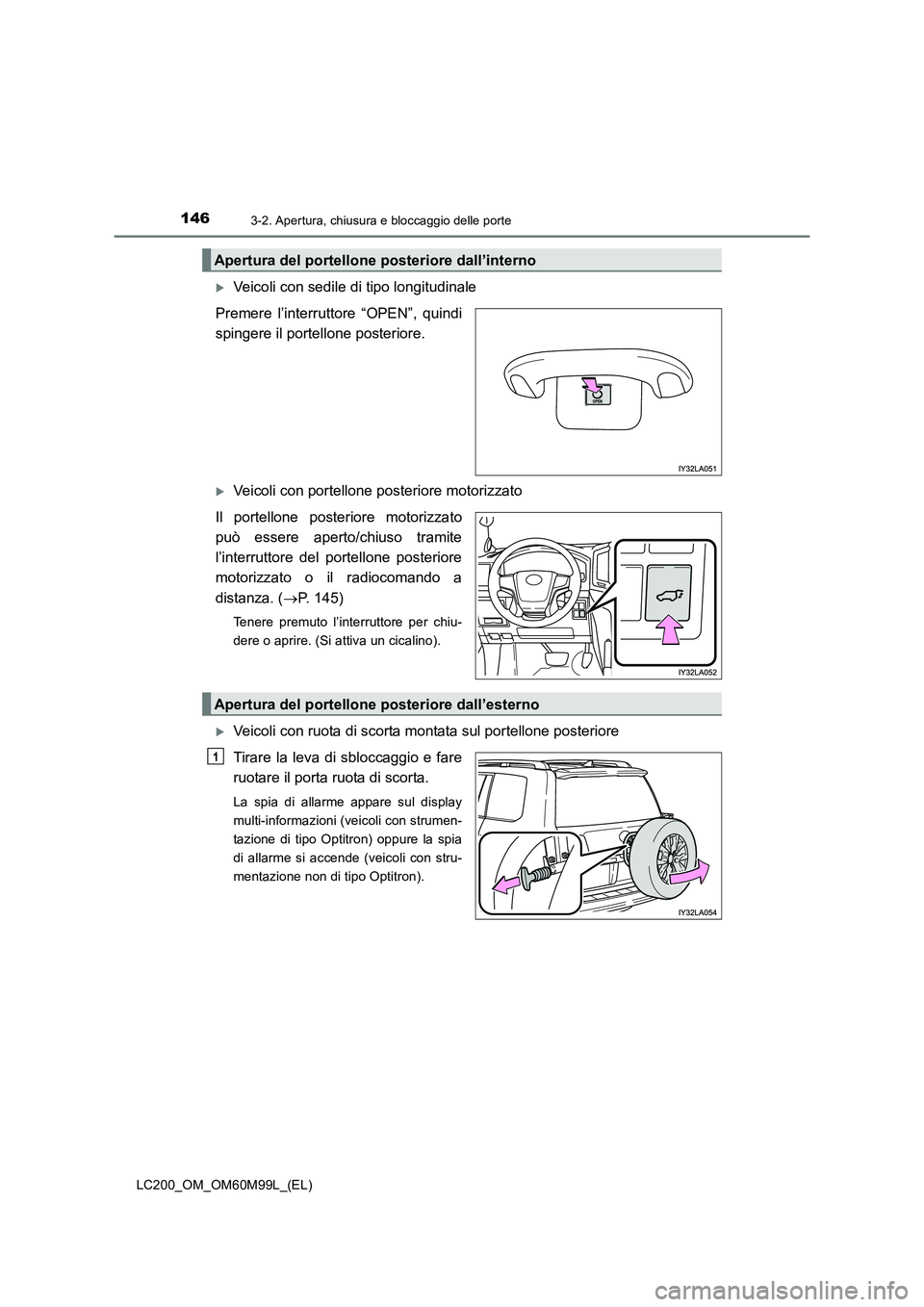

XVeicoli con sedile di tipo longitudinale
Premere l’interruttore “OPEN”, quindi
spingere il portellone posteriore.
XVeicoli con portellone posteriore motorizzato
Il portellone posteriore motorizzato
può essere aperto/chiuso tramite
l’interruttore del portellone posteriore
motorizzato o il radiocomando a
distanza. ( →P. 145)
Tenere premuto l’interruttore per chiu-
dere o aprire. (Si attiva un cicalino).
XVeicoli con ruota di scorta montata sul portellone posteriore
Tirare la leva di sbloccaggio e fare
ruotare il porta ruota di scorta.
La spia di allarme appare sul display
multi-informazioni (veicoli con strumen-
tazione di tipo Optitron) oppure la spia
di allarme si accende (veicoli con stru-
mentazione non di tipo Optitron).
Apertura del portellone posteriore dall’interno
Apertura del portellone posteriore dall’esterno
1

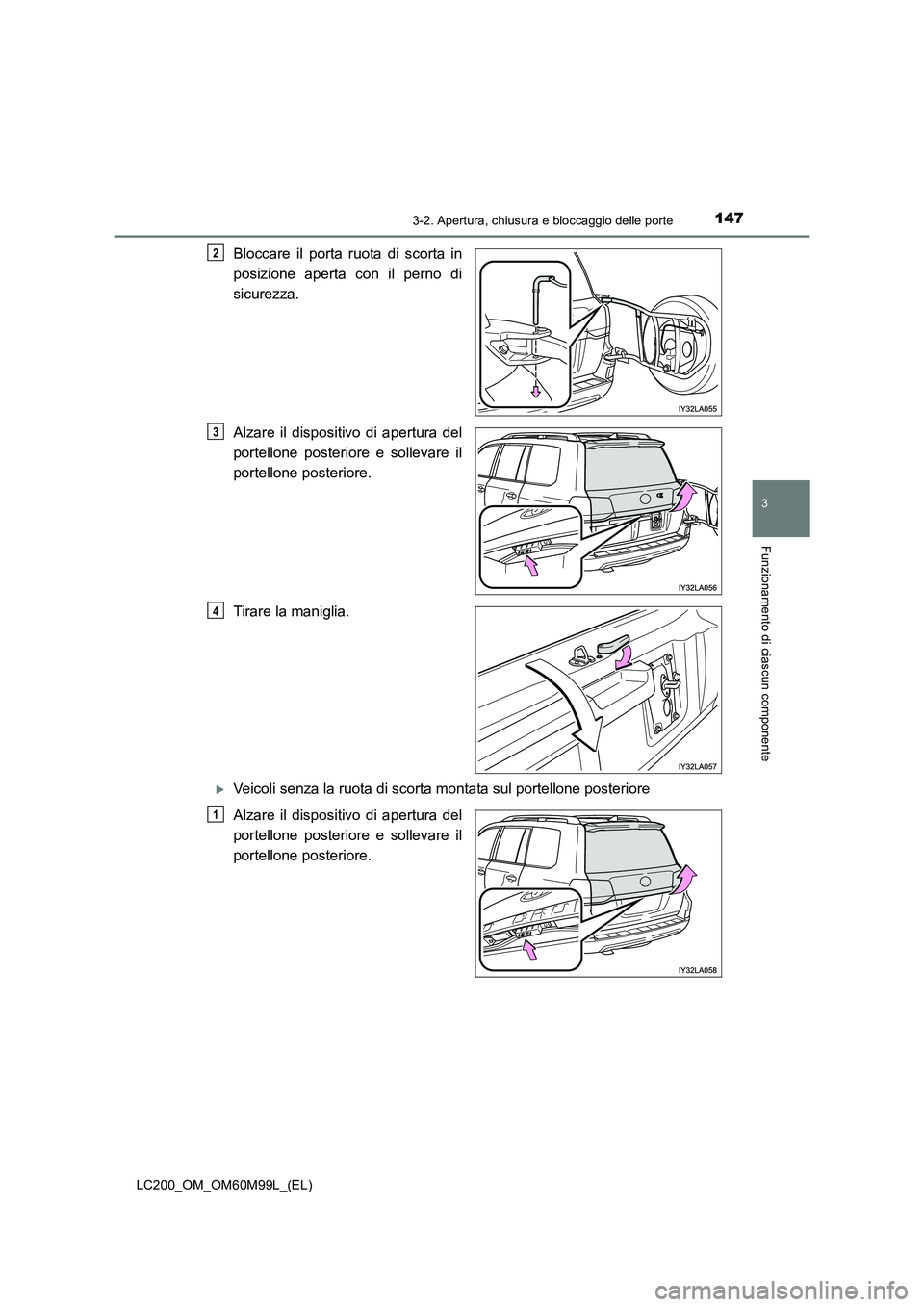

1473-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)
Bloccare il porta ruota di scorta in
posizione aperta con il perno di
sicurezza.
Alzare il dispositivo di apertura del
portellone posteriore e sollevare il
portellone posteriore.
Tirare la maniglia.
XVeicoli senza la ruota di scorta montata sul portellone posteriore
Alzare il dispositivo di apertura del
portellone posteriore e sollevare il
portellone posteriore.
2
3
4
1

1483-2. Apertura, chiusura e bloccaggio delle porte
LC200_OM_OM60M99L_(EL)

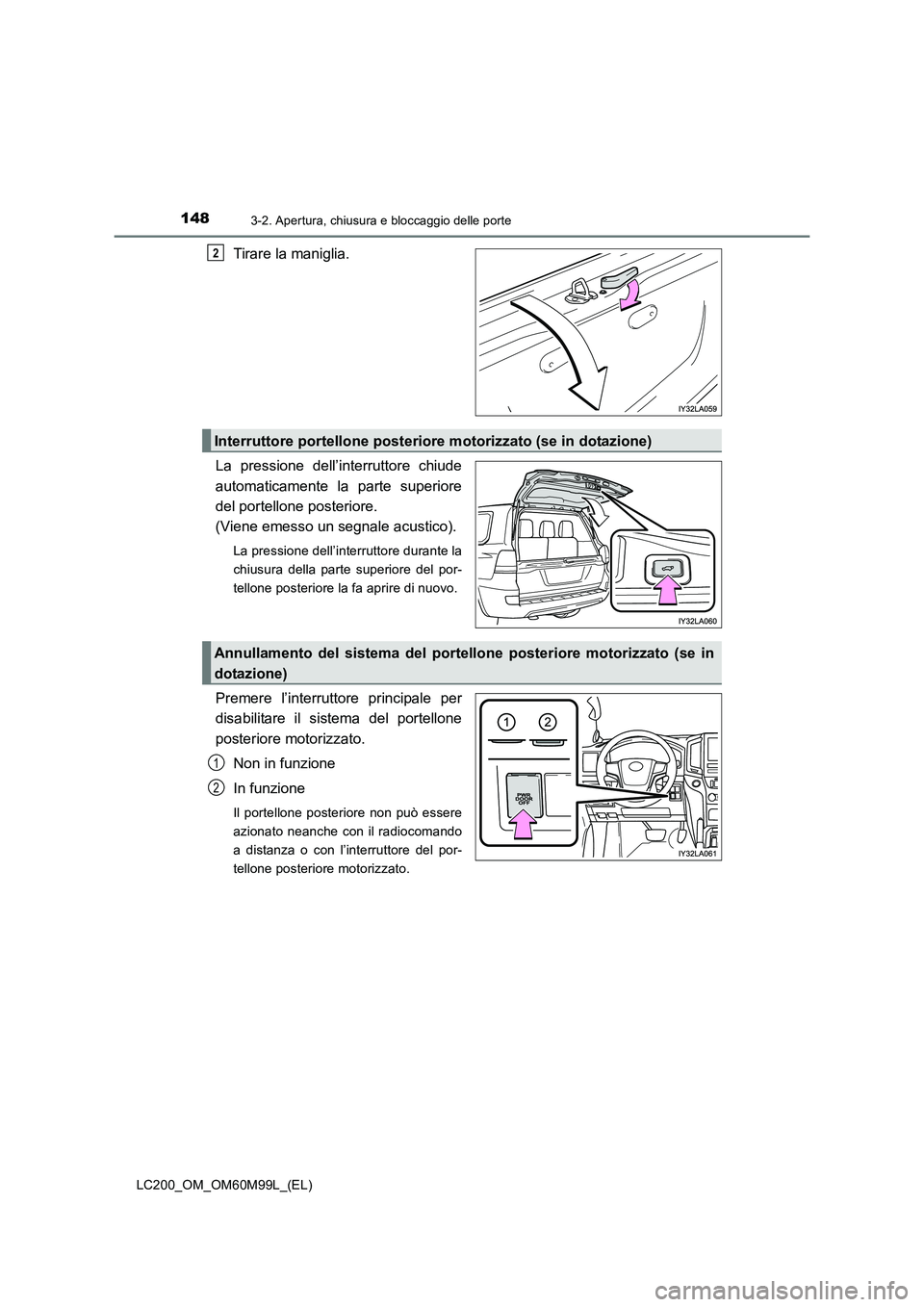

Tirare la maniglia.
La pressione dell’interruttore chiude
automaticamente la parte superiore
del portellone posteriore.
(Viene emesso un segnale acustico).
La pressione dell’interruttore durante la
chiusura della parte superiore del por-
tellone posteriore la fa aprire di nuovo.
Premere l’interruttore principale per
disabilitare il sistema del portellone
posteriore motorizzato. Non in funzione
In funzione
Il portellone posteriore non può essere
azionato neanche con il radiocomando
a distanza o con l’interruttore del por-
tellone posteriore motorizzato.
2
Interruttore portellone posteriore motorizzato (se in dotazione)
Annullamento del sistema del porte llone posteriore motorizzato (se in
dotazione)
1
2

1493-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
LC200_OM_OM60M99L_(EL)

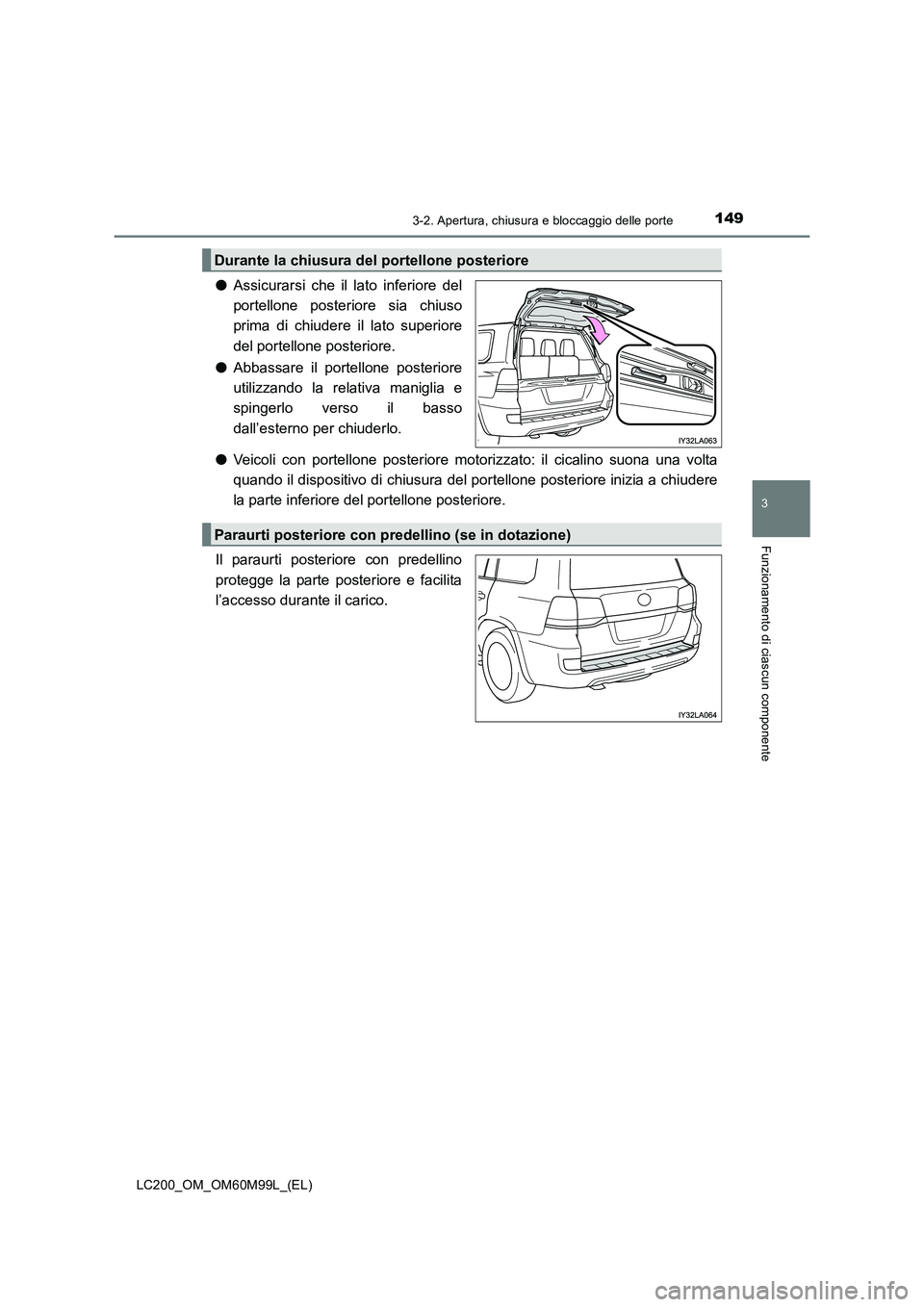

●Assicurarsi che il lato inferiore del
portellone posteriore sia chiuso
prima di chiudere il lato superiore
del portellone posteriore.
● Abbassare il portellone posteriore
utilizzando la relativa maniglia e
spingerlo verso il basso
dall’esterno per chiuderlo.
● Veicoli con portellone posteriore motorizzato: il cicalino suona una volta
quando il dispositivo di chiusura del portellone posteriore inizia a chiudere
la parte inferiore del portellone posteriore.
Il paraurti posteriore con predellino
protegge la parte posteriore e facilita
l’accesso durante il carico.
Durante la chiusura del portellone posteriore
Paraurti posteriore con predellino (se in dotazione)

1503-2. Apertura, chiusura e bloccaggio delle porte
LC200_OM_OM60M99L_(EL)

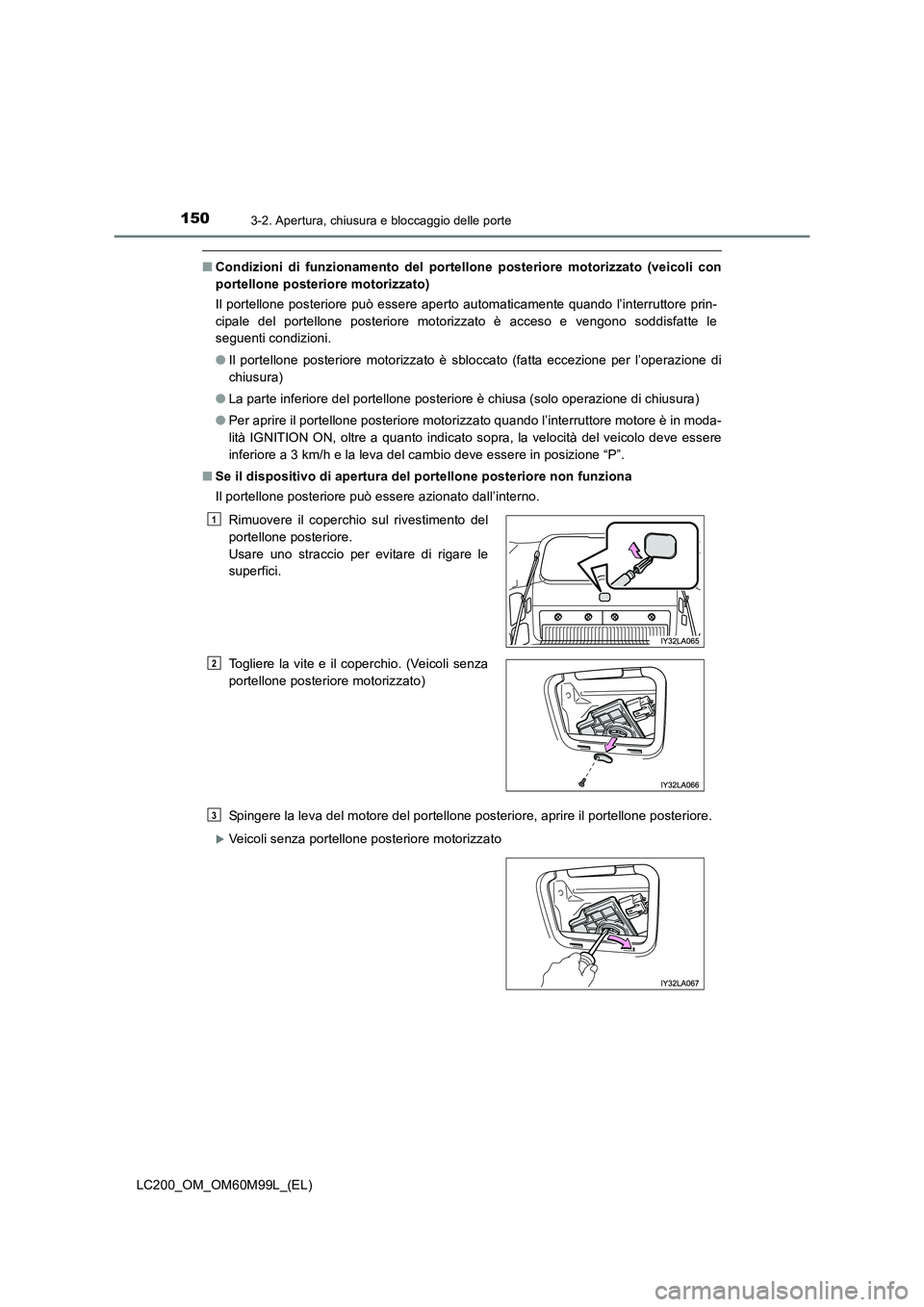

■Condizioni di funzionamento del portell one posteriore motorizzato (veicoli con
portellone posteriore motorizzato)
Il portellone posteriore può essere aperto automaticamente quando l’interruttore prin-
cipale del portellone posteriore motorizzato è acceso e vengono soddisfatte le
seguenti condizioni.
● Il portellone posteriore motorizzato è sbloccato (fatta eccezione per l’operazione di
chiusura)
● La parte inferiore del portellone posteriore è chiusa (solo operazione di chiusura)
● Per aprire il portellone posteriore motorizzato quando l’interruttore motore è in moda-
lità IGNITION ON, oltre a quanto indicato sopra, la velocità del veicolo deve essere
inferiore a 3 km/h e la leva del cambio deve essere in posizione “P”.
■ Se il dispositivo di apertura del portellone posteriore non funziona
Il portellone posteriore può essere azionato dall’interno.
Spingere la leva del motore del portellone posteriore, aprire il portellone posteriore.
XVeicoli senza portellone posteriore motorizzato Rimuovere il coperchio sul rivestimento del
portellone posteriore.
Usare uno straccio per evitare di rigare le
superfici.
Togliere la vite e il coperchio. (Veicoli senza
portellone posteriore motorizzato)
1
2
3
